TYWK42PR4W - Support mural PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural orientable pour téléviseur plasma
Marque	Panasonic
Modèle	TYWK42PR4W
Dimensions (support seul)	Env. 700 x 400 x 60 mm (L x H x P)
Poids du support	Environ 10 kg
Angle d'inclinaison	0° à 20° (réglable par pas de 5°)
Matériau	Acier robuste (estimation)
Compatibilité	Téléviseurs Panasonic plasma (modèles spécifiques, voir notice)
Fixation murale	6 vis minimum (diamètre nominal 6 mm) sur mur vertical solide
Distance au mur	Espace libre de 10 cm minimum autour du téléviseur
Poids maximal supporté	Consulter le manuel du téléviseur (estimation: jusqu'à 50 kg)
Contenu de l'emballage	Applique de fixation (1), entretoises isolantes (4), rondelles éventails (4), clé six pans (1), vis de fixation (2 M5x35), vis six pans creux (4 M8x60, 4 M8x32)
Installation	Par un technicien qualifié obligatoirement
Sécurité	Ne pas obstruer les ouïes de ventilation; éviter chaleur, humidité, poussière; ne pas monter sur surface non verticale
Entretien et nettoyage	Chiffon doux et sec; détergent neutre si nécessaire; éviter solvants, diluants, cire
Garantie	Standard Panasonic (voir conditions)
Réparabilité	Pièces détachées disponibles auprès du fabricant; installation/dépose par professionnel recommandée

FOIRE AUX QUESTIONS - TYWK42PR4W PANASONIC

Quel est le poids maximum du téléviseur que peut supporter ce support ?

Le poids exact du téléviseur doit être vérifié dans le manuel du téléviseur. Le support lui-même pèse environ 10 kg et est conçu pour des téléviseurs plasma Panasonic. En général, ce type de support supporte jusqu'à environ 50 kg, mais il est impératif de se référer aux spécifications de votre téléviseur.

Puis-je installer ce support moi-même ?

Non, l'installation doit être effectuée par un technicien qualifié. Une installation incorrecte peut entraîner la chute du téléviseur et des blessures graves. Panasonic décline toute responsabilité en cas de dommages résultant d'une installation non professionnelle.

Quels outils sont fournis avec le support ?

Le kit contient une clé six pans, des vis de fixation (M5x35), des vis six pans creux (M8x60 et M8x32), des entretoises isolantes et des rondelles éventails. Vous aurez besoin d'un tournevis à panne plate pour retirer les caches du téléviseur et d'un niveau à bulle pour l'installation.

Comment régler l'angle d'inclinaison du support ?

L'angle peut être réglé de 0° à 20° par pas de 5°. Pour modifier l'angle, déplacez la position d'attache de la sangle fournie. La position 'sans inclinaison' ne nécessite pas de sangle. Conservez les vis de fixation pour un réglage ultérieur.

Quelle est la distance minimale à respecter autour du téléviseur ?

Il faut ménager un espace d'au moins 10 cm en haut, sur les côtés et en dessous du téléviseur, ainsi qu'entre le panneau arrière et le mur. Cela permet une ventilation adéquate et évite la surchauffe.

Puis-je utiliser ce support avec un téléviseur d'une autre marque ?

Ce support est spécialement conçu pour les téléviseurs plasma Panasonic. L'utilisation avec d'autres marques n'est pas recommandée car les points de fixation et le poids peuvent ne pas correspondre, ce qui présente un risque de chute.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. Si nécessaire, un chiffon légèrement imbibé d'une solution de détergent neutre peut être utilisé. Évitez les solvants, diluants ou cires ménagères qui pourraient endommager le revêtement. Ne posez pas de ruban adhésif ou autocollant.

Que faire si le mur n'est pas assez solide ?

Il est impératif de vérifier la solidité du mur aux six points de fixation. Si la résistance est insuffisante, renforcez ces points avant l'installation. Un mur en bois nécessite des vis adaptées pour éviter la fissuration. En cas de doute, consultez un professionnel.

Comment retirer le téléviseur du support ?

Retirez d'abord les vis rouges du dispositif d'ouverture/fermeture situées sur les côtés de l'applique. Ensuite, soulevez légèrement le téléviseur tout en le tirant vers vous. Lorsque les entretoises isolantes sont libérées, soulevez un peu plus pour dégager le téléviseur.

Où trouver les dimensions exactes du support pour percer le mur ?

Les dimensions de perçage sont indiquées dans le schéma dimensionnel de l'applique de fixation au mur (pages 46-50 du manuel). Utilisez ces mesures pour positionner les six vis de fixation. Si vous n'avez pas le manuel, contactez le service client Panasonic.

MODE D'EMPLOI TYWK42PR4W PANASONIC

Précautions de sécurité

Avertissement

Assurez-vous que l'emplacement d'installation est assez résistant pour supporter une utilisation à long terme.

• Si sa force devient insuffisante suite à une utilisation à long terme, l'écran risque de tomber, ce qui pourrait entraîner des blessures.

Les opérations de montage et de raccordement ne doivent être réalisées que par un technicien d'installation compétent.

• Un montage incorrect peut provoquer la chute de l'appareil et par conséquent une blessure.

Prévoyez une marge de sécurité lorsque vous évaluez la solidité de l'emplacement où l'appareil doit être monté.

• Si la solidité est insuffisante, l'appareil peut tomber et provoquer une blessure.

Ne choisissez pas un emplacement d'installation qui ne soit pas à même de supporter la charge.

• Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber.

Ne démontez pas ni ne modifiez l'applique de fixation au mur.

• Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Précaution

Ne choisissez pas un emplacement d'installation qui soit soumis à l'humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

• Cela pourrait avoir un effet néfaste sur le téléviseur à plasma et être à l'origine d'un incendie ou d'une secousse électrique.

N'utilisez pas d'autres téléviseurs que ceux mentionnés dans le catalogue.

• Sinon, l'appareil pourrait se décrocher et être abîmé, ce qui pourrait causer des blessures.

Les opérations de pose et de dépose du téléviseur à plasma doivent être réalisées par au moins deux personnes.

• Dans le cas contraire, le téléviseur à plasma pourrait tomber et provoquer une blessure.

Ne montez pas l'appareil face tournée vers le haut, sur le côté ou à l'envers.

• Dans ces positions, la chaleur pourrait s'accumuler à l'intérieur du téléviseur à plasma, ce qui pourrait être à l'origine d'un incendie.

Veillez à ménager autour du téléviseur à plasma un espace d'au moins 10 cm en haut et sur le côté droit, d'au moins 10 cm sur le côté gauche, d'au moins 10 cm dessous, et laissez un espace libre entre le panneau arrière et le mur.

• Le téléviseur à plasma possède des ouïes pour l'évacuation de la chaleur à la partie supérieure et d'autres ouïes pour l'entrée d'air à la partie inférieure et à l'arrière. Ne les obstruez pas car cela pourrait être à l'origine d'un incendie.

Installez le téléviseur à plasma en suivant uniquement les étapes indiquées dans ces instructions : ne l'installez pas d'une autre façon.

• Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Installez les vis de montage et le cordon d'alimentation de telle façon qu'ils n'entrent pas en contact avec les parties internes du mur.

• Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur.

Pour l'installation, utilisez les composants spécialisés.

• Sinon, le téléviseur à plasma pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Retirez le produit si vous prévoyez de ne plus l'utiliser.

• Autrement, le produit risque de tomber et de causer des blessures.

Précautions d'installation

1) Choisissez l'emplacement d'installation du téléviseur de sorte qu'il ne soit pas exposé à la lumière vive ni à la chaleur, car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un appareil de chauffage. 2) Nettoyez l'écran en l'essuyant avec un chiffon doux et sec (en coton ou flanelle). Si l'appareil est très sale, nettoyez-le à l'aide d'un chiffon imprégné d'une solution légère de détergent neutre, puis essuyez avec un chiffon sec. N'utilisez pas de produits tels que des solvants, des diluants ou de la cire ménagère pour le nettoyage, car ces produits risquent d'abîmer le revêtement de l'appareil. (Si vous utilisez un chiffon traité chimiquement, suivez la notice d'utilisation du chiffon.) 3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher l'applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.) 4) Procédez avec précaution pendant l'installation, car des chocs pourraient faire fissurer le panneau du téléviseur à plasma.

Attention :

Cet appareil doit être utilisé avec un support approprié. Une utilisation inappropriée peut être la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DÉCLINE TOUT DOMMAGE MATÉRIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT, RÉSULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

TY-WK42PR4W Applique de fixation au mur (Type à angle réglable)

A Applique de fixation au mur (1) D Clé six pans (outil fourni) (1)		E Vis de fixation (2) M5x35
B Entretoises isolantes (4)	C Rondelles évventails (4)	F Vis six pans creux (4) M8x60
		G Vis six pans creux (4) M8x32

Précautions relatives à l'applique de fixation au mur

Les travaux d'installation et de retrait doivent être effectués par un technicien qualifié. Si l'appareil est installé ou retiré de manière incorrecte, l'écran risque de tomber et de causer des blessures. L'applique de fixation au mur a été conçue pour maintenir un téléviseur à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu'un mur vertical. Pour que le téléviseur à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.

• Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie
• Emplacement exposé aux vibrations et aux chocs
• Emplacement proche d'un câble haute tension ou d'une alimentation dynamique
• À proximité de sources de magnétisme, de chaleur, de vapeur d'eau ou de suie
• Emplacement exposé au souffle d'air d'un appareil de chauffage
• Là où des gouttes de condensation d'un climatiseur ou autre appareil peuvent se former

♠ Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement. ♠ Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériel (bois, structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l'applique. ♠ Pour alimenter le téléviseur, choisissez une prise secteur qui soit aisément accessible. Veillez à ce que l'air puisse circuler librement de manière que la température de l'appareil en fonctionnement ne dépasse pas 40 °C. Dans le cas contraire, l'augmentation de température pourrait provoquer une anomalie de fonctionnement. ♠ Étendez une couverture ou un chiffon moelleux sur le sol de sorte que le téléviseur à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d'installation. ♠ Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer. ♠ Soyez attentif à votre sécurité lorsque vous procédez au montage et à l'installation ou lorsque vous vous déplacez au cours de la tâche. ♠ Ne pas installer le téléviseur à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d'être déformé ou endommagé par la chaleur intense.

1. Assurez-vous de la solidité de l'emplacement de montage

(1) Le poids de l'applique de fixation au mur est de 10 kg environ. Pour le poids du téléviseur à plasma sur l'applique de fixation au mur, veuillez consulter le mode d'emploi du téléviseur à plasma. (2) Contrôlez la solidité du mur aux 6 points de fixation tels qu'ils sont définis sur le schéma dimensionnel de l'applique de fixation au mur (ci-contre à droite); renforcez ces points si la solidité est insuffisante.

Remarques

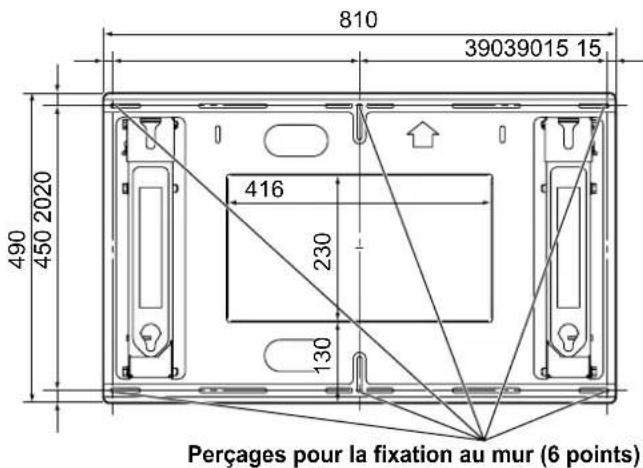

• L'applique de fixation au mur porte 16 perçages. Si le mur est en bois et si les 6 points de fixation figurant à droite ne sont pas suffisants pour apporter la solidité requise, vous pouvez placer autant de vis que nécessaire dans les autres perçages. Toutefois, veillez à ce que le bois ne se fende pas, ce qui peut arriver si les vis sont trop proches les unes des autres.
• Pour connaître le détail des dimensions en vue de fixer le téléviseur à plasma, reportez-vous au plan des dimensions extérieures (pages 46-50).
• Veillez à ne pas fixer ou placer sur l'applique autre chose que le téléviseur à plasma.

Unité : mm * N'oubliez pas de poser les vis et de les serrer soigneusement.

2. Montez l'applique de fixation au mur

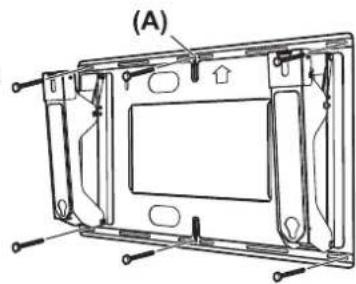

(1) Présentez l'applique de telle sorte que les flèches qu'elle porte pointent vers le haut. (2) Serrez d'abord la vis (A) du perçage central supérieur. (3) Au moyen d'un niveau à bulle, corrigez éventuellement l'horizontalité de l'applique puis posez et vissez les vis des 5 autres perçages.

Remarques

• Si le mur est constitué d'un matériau tel que le béton dans lequel on souhaite implanter des vis ou des écrous au préalable, déterminez la position des trous en représentant l'applique contre le mur ou calculez ces positions à partir du dessin côté, puis implantez des vis ou des écrous d'un diamètre nominal de 6 mm. Implantez les vis de telle sorte qu'elles dépassent du mur de 10 à 15 mm.
• Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériau constituant le mur sur lequel doit être montée l'applique.
• Veillez à toujours fixer fermement l'applique avec plus de 6 vis.

3. Réglage de l'angle de l'applique de fixation au mur

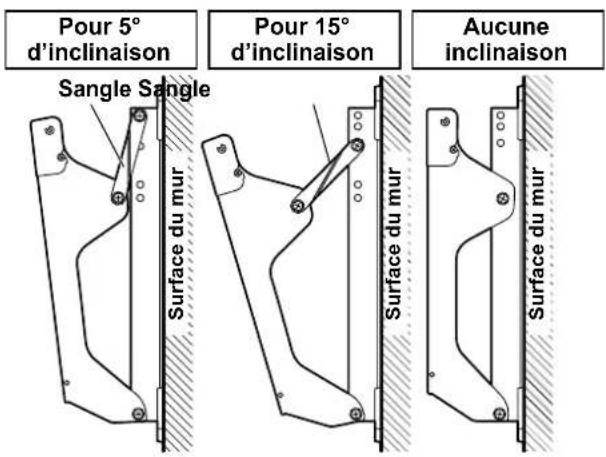

L'angle de l'applique de fixation au mur peut être réglé entre "aucune inclinaison" et 20° d'inclinaison par pas de 5°. Avant de quitter l'usine, l'inclinaison de l'applique de fixation au mur est réglée sur 5°. Pour modifier cet angle, déplacez la position d'attache de la sangle.

Remarque

• La sangle n'est pas nécessaire pour la position 'sans inclinaison'. Rangez la sangle et les vis de fixation en lieu sûr (ces éléments seront nécessaires pour incliner l'applique ultérieurement). Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré. (11 - 13 N·m)

Position des perçages de réglage d'angle

4. Posez les entretoises isolantes sur le téléviseur à plasma

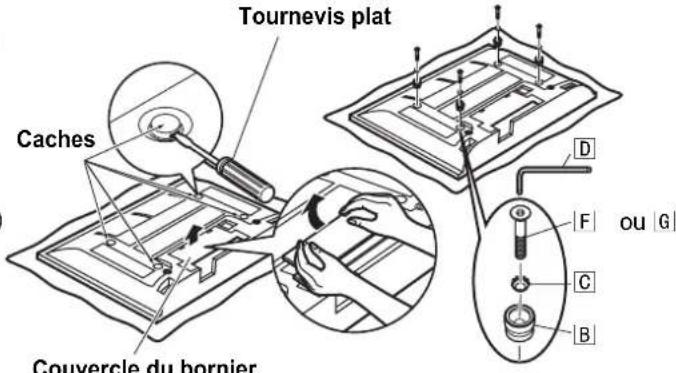

(1) Placez la face du téléviseur à plasma sur une couverture ou un linge propre puis effectuez les opérations qui suivent. (2) Retirez le couvercle du bornier (s'il est en place) du téléviseur à plasma. (3) Au moyen d'un tournevis à panne plate, retirez les quatre caches posés sur le téléviseur à plasma.

Remarque

• Conservez soigneusement le couvercle et les caches dans un lieu sûr. (Vous en aurez besoin plus tard si vous décidez d'utiliser le support spécial ou le support pour appareil seul.) (4) Au moyen de la clé six pans fournie, posez les vis à six pans creux | ou |, les rondelles éventails | et les entretoises isolantes (4 eux) dans les perçages où se trouvaient les caches. (Reportez-vous à l'illustration ci-contre.) Reportez-vous aux pages 46-50 pour plus d'informations sur la sélection des vis à tête fraisée plate à six pans ou |.

Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré.

(3-4 N·m)

5. Montage du téléviseur à plasma sur l'applique de fixation au mur et raccordement du câblage

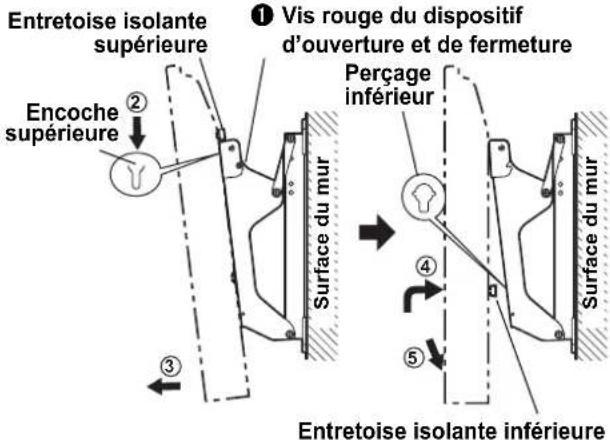

(1) Retirez les vis rouges du dispositif d'ouverture et de fermeture (une sur le côté gauche et une autre sur le côté droit) ①. (2) Accrochez les entretoises isolantes à la partie supérieure du téléviseur à plasma, dans les encoches de l'attache, et laissez pendre le téléviseur soutenu par l'attache. (3) Tirez le corps du téléviseur à plasma vers vous, comme le montre l'illustration de droite, puis raccordez le câblage. (4) Lorsque le câblage est raccordé, soulevez légèrement le téléviseur à plasma et introduisez les entretoises isolantes à la partie inférieure dans les perçages de la base de l'applique de fixation au mur. (5) Abaissez le téléviseur à plasma pour qu'il se mette en place.

Précaution

Si vous soulevez trop le téléviseur à plasma, il peut se détacher de la partie supérieure de l'applique de fixation au mur.

6. Fixation du téléviseur à plasma

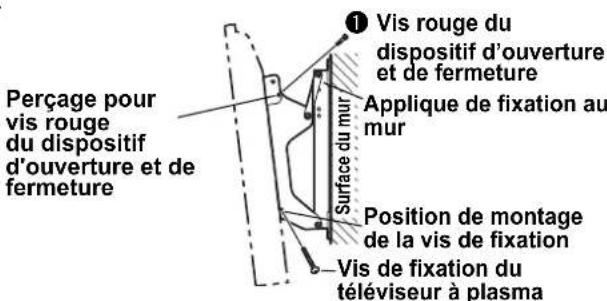

(1) Posez les vis de fixation fournies dans les perçages indiqués, sur les côtés de l'applique de fixation au mur (à gauche et à droite). (2) Posez soigneusement les vis rouges du dispositif d'ouverture et de fermeture (une sur le côté gauche et une autre sur le côté droit) ① dans les perçages latéraux indiqués de l'applique de fixation au mur.

Le couple de serrage ci-dessous doit être appliqué pour que le boulon soit fermement serré.

(1,2-1,5 N·m)

Remarque

• N'omettez pas de poser les vis rouges du dispositif d'ouverture et de fermeture de manière que le téléviseur à plasma ne puisse pas se détacher de l'applique de fixation au mur.

7. Dépose du téléviseur à plasma

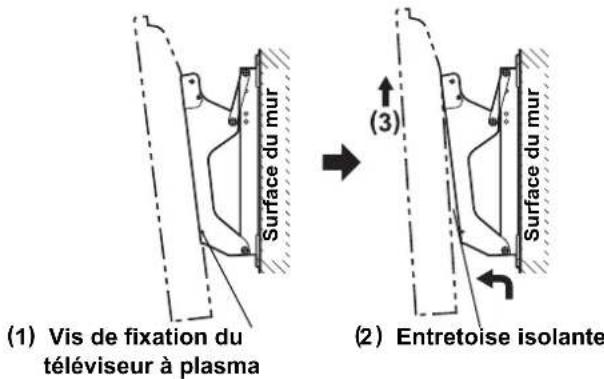

(1) Retirez les vis du dispositif (une à gauche et une à droite) qui sont posées de chaque côté de l'applique de fixation au mur. (2) Tout en soulevant le téléviseur à plasma à sa partie inférieure, tirez-le à vous. (3) Lorsque les entretoises isolantes sont libérées, soulevez un peu plus le téléviseur.

Tableau des dimensions extérieures

Tableau des dimensions extérieures

Tableau des dimensions extérieures
