Tipo de producto	Soporte mural orientable para televisor de plasma
Marca	Panasonic
Modelo	TYWK42PR4W
Dimensiones (soporte solo)	Aprox. 700 x 400 x 60 mm (L x A x P)
Peso del soporte	Aproximadamente 10 kg
Ángulo de inclinación	0° a 20° (ajustable en pasos de 5°)
Material	Acero robusto (estimación)
Compatibilidad	Televisores Panasonic de plasma (modelos específicos, ver manual)
Fijación a la pared	6 tornillos como mínimo (diámetro nominal 6 mm) en pared vertical sólida
Distancia a la pared	Espacio libre de 10 cm mínimo alrededor del televisor
Peso máximo soportado	Consultar el manual del televisor (estimación: hasta 50 kg)
Contenido del embalaje	Placa de fijación (1), separadores aislantes (4), arandelas de ventilador (4), llave Allen (1), tornillos de fijación (2 M5x35), tornillos Allen (4 M8x60, 4 M8x32)
Instalación	Por un técnico cualificado obligatoriamente
Seguridad	No obstruir las rejillas de ventilación; evitar calor, humedad, polvo; no montar en superficie no vertical
Mantenimiento y limpieza	Paño suave y seco; detergente neutro si es necesario; evitar disolventes, diluyentes, cera
Garantía	Estándar Panasonic (ver condiciones)
Reparabilidad	Piezas de repuesto disponibles a través del fabricante; instalación/desinstalación por profesional recomendada

Preguntas frecuentes - TYWK42PR4W PANASONIC

¿Cuál es el peso máximo del televisor que puede soportar este soporte?

El peso exacto del televisor debe verificarse en el manual del televisor. El soporte en sí pesa aproximadamente 10 kg y está diseñado para televisores de plasma Panasonic. En general, este tipo de soporte soporta hasta aproximadamente 50 kg, pero es imperativo consultar las especificaciones de su televisor.

¿Puedo instalar este soporte yo mismo?

No, la instalación debe ser realizada por un técnico cualificado. Una instalación incorrecta puede provocar la caída del televisor y lesiones graves. Panasonic no se hace responsable de los daños resultantes de una instalación no profesional.

¿Qué herramientas se incluyen con el soporte?

El kit contiene una llave Allen, tornillos de fijación (M5x35), tornillos Allen (M8x60 y M8x32), separadores aislantes y arandelas de ventilador. Necesitará un destornillador de punta plana para retirar las cubiertas del televisor y un nivel de burbuja para la instalación.

¿Cómo ajustar el ángulo de inclinación del soporte?

El ángulo se puede ajustar de 0° a 20° en pasos de 5°. Para modificar el ángulo, mueva la posición de fijación de la correa suministrada. La posición 'sin inclinación' no requiere correa. Conserve los tornillos de fijación para un ajuste posterior.

¿Cuál es la distancia mínima que se debe respetar alrededor del televisor?

Se debe dejar un espacio de al menos 10 cm en la parte superior, los laterales y la parte inferior del televisor, así como entre el panel trasero y la pared. Esto permite una ventilación adecuada y evita el sobrecalentamiento.

¿Puedo usar este soporte con un televisor de otra marca?

Este soporte está especialmente diseñado para televisores de plasma Panasonic. No se recomienda su uso con otras marcas, ya que los puntos de fijación y el peso pueden no coincidir, lo que supone un riesgo de caída.

¿Cómo limpiar el soporte de pared?

Use un paño suave y seco. Si es necesario, se puede usar un paño ligeramente humedecido con una solución de detergente neutro. Evite disolventes, diluyentes o ceras domésticas que puedan dañar el revestimiento. No coloque cinta adhesiva ni adhesivos.

¿Qué hacer si la pared no es lo suficientemente sólida?

Es imperativo verificar la solidez de la pared en los seis puntos de fijación. Si la resistencia es insuficiente, refuerce estos puntos antes de la instalación. Una pared de madera requiere tornillos adecuados para evitar grietas. En caso de duda, consulte a un profesional.

¿Cómo retirar el televisor del soporte?

Primero retire los tornillos rojos del dispositivo de apertura/cierre ubicados en los lados de la placa. Luego, levante ligeramente el televisor mientras lo tira hacia usted. Cuando los separadores aislantes se liberen, levante un poco más para despejar el televisor.

¿Dónde encontrar las dimensiones exactas del soporte para perforar la pared?

Las dimensiones de perforación se indican en el esquema dimensional de la placa de fijación a la pared (páginas 46-50 del manual). Use estas medidas para posicionar los seis tornillos de fijación. Si no tiene el manual, contacte al servicio al cliente de Panasonic.

MANUAL DE USUARIO TYWK42PR4W PANASONIC

Precauciones para su seguridad

Advertencia

Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

• Si la resistencia deja de ser suficiente a lo largo del tiempo, la pantalla podrá caerse y probablemente causar lesiones a las personas.

El trabajo de instalación y la expansión del equipo de conexión nunca deberán ser realizados por una persona que no sea un especialista en instalaciones cualificado.

• Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones.

Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.

• Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones.

No haga la instalación en un lugar que no pueda aguantar el peso.

• Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse.

No desarme ni modifique el soporte para colgar en pared.

• De lo contrario, la unidad podrá caerse y dañarse, y podrán producirse lesiones a personas.

Precaución

No utilice otros televisores que los indicados en el catálogo.

• En caso de no ser así, la unidad podrá caerse y dañarse, pudiendo causar daños a personas.

No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

• Esto puede causar un efecto adverso en el televisor de plasma y causar un incendio o una descarga eléctrica.

El trabajo de instalar o desinstalar el televisor de plasma debe ser realizado por dos personas como mínimo.

• El televisor de plasma podría caerse y causar lesiones.

No lo instale mirando hacia arriba, hacia los lados o al revés.

• Esto podría causar acumulaciones de calor en el interior del televisor de plasma, lo que podría dar origen a un incendio.

Deje un espacio libre de 10 cm como mínimo por la parte superior, por los lados y por la parte izquierda, 10 cm como mínimo por la parte inferior, y deje una separación entre el panel trasero y la pared.

• El televisor de plasma tiene orificios de salida de aire en la parte superior y entrada de aire en la parte inferior y en la parte trasera. Tapar estos orificios podría causar un incendio.

Instale el televisor de plasma siguiendo solamente los pasos especificados en estas instrucciones: No lo instale de ninguna otra forma.

• De lo contrario, la unidad podrá caerse y dañarse, y podrían producirse lesiones a personas.

Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes interiores de la pared.

• Tocar cualquier objeto metálico del interior de la pared puede causar descargas eléctricas.

Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, el televisor de plasma podría caerse de la pared y causar lesiones a personas.

Retire el producto que no se va a utilizar más.

• De lo contrario, el producto podrá caerse y causar lesiones a personas.

Acerca del manejo

1) Tenga cuidado al elegir la ubicación del televisor, porque este podría perder color o deformarse bajo la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción. 2) Para limpiar la pantalla, pase por ella un paño seco y blando (hecho de algodón o franela). Si la unidad está muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que podría dañar el revestimiento de la superficie. (Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.) 3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del soporte para colgar en pared. No permita tampoco el contacto prolongado con productos de goma, vinilo o similares. (Al hacerlo se producirán deterioros.) 4) Durante la instalación, evite cualquier golpe, ya que podrían producirse fisuras de panel en el televisor de plasma.

Precaución:

Este soporte ha sido diseñado para ser utilizado solamente con los TV de plasma de Panasonic (consulte la página 46-50). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI

TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

TY-WK42PR4W Soporte para colgar en pared (Tipo de ángulo ajustable)

A Soporte para colgar en pared (1)		D Llave Allen (herramienta incluida) (1)
		E Tornillos de sujeción de la unidad (2) M5x35
B Espaciadores de aislamento (4)	Arandelas ovaladas dentadas (4)	F Tornillos de cabeza embutida Allen (4) M8x60
		G Tornillos deAFEze embutida Allen (4) M8x32

Precauciones para la instalación del soporte para colgar en pared

♦ El trabajo de instalación y desmontaje deben llevarlo a cabo un técnico cualificado. Si la unidad se instala o desmonta incorrectamente, la pantalla podría caerse y causar lesiones a personas. ♦ El soporte para colgar en pared se utiliza para colocar un televisor de plasma en una pared vertical. No lo instale en ninguna otra superficie que no sea una pared vertical. ♦ Para asegurar el correcto funcionamiento del televisor de plasma y evitar problemas, no lo instale en ninguna de las ubicaciones siguientes:

• Cerca de rociadores o detectores de fuego/humo
• Donde corra el riesgo de quedar expuesto a vibraciones o golpes
• Cerca de cables de alta tensión o fuentes de alimentación
• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín
• Lugares expuestos a la calidad del aire de equipos de calefacción
• Donde se pueda formar gotas de condensación de un acondicionador de aire o de otro aparato

Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación. ♦ Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared (madera, bastidor de acero, hormigón, etc.). ♦ Conecte el televisor a una toma de corriente a la que pueda accederse fácilmente. ♣ Deje un espacio suficiente para que circule el aire y la temperatura del equipo no supere los 40 °C. De lo contrario, se acumulará calor en el interior del televisor de plasma y este podría funcionar mal. ♦ Extienda una manta o paño blando sobre el suelo para que el televisor de plasma y el suelo no queden marcados ni arañados durante el trabajo de montaje e instalación. ♦ Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. ♦ Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e instalación o cuando se mueva durante el camino del trabajo. ♦ No instale el televisor de plasma bajo lámparas del techo (luces direccionales, lámparas halógenas, etc.). De lo contrario, la caja podría doblarse o dañarse bajo el calor intenso.

1. Confirmación de la resistencia del lugar de instalación propuesto.

(1) El peso del soporte para colgar en pared es de 10 kg aproximadamente. Para saber el peso del televisor de plasma instalado en el soporte para colgar en pared, consulte el manual del televisor. (2) Compruebe la resistencia de la pared en los 6 lugares de colocación consultando el dibujo acotado del soporte para colgar en pared (indicado a la derecha), y proporcione los refuerzos adecuados si la resistencia no es suficiente.

Notas

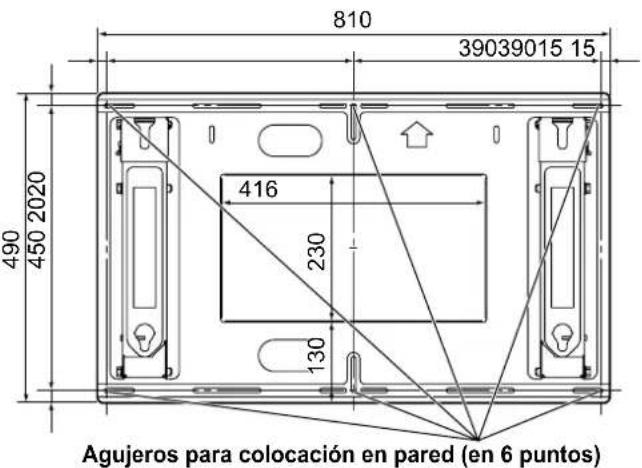

• El soporte para colgar en pared tiene 16 agujeros. Si la pared es de madera y no se pueda asegurar la resistencia de colocación adecuada sujetando el soporte en los 6 puntos indicados a la derecha, utilice tantos agujeros OPCIONALES como sea necesario. Sin embargo, tenga cuidado porque algunos materiales podrían agrietarse si los tornillos se colocan demasiado cerca de los bordes.
• Para poder ver bien las dimensiones para colocar el televisor de plasma, consulte el dibujo de las dimensiones externas (página 46-50).
• No monte ni coloque en el soporte de instalación ningún objeto que no sea el televisor de plasma.

Unidad: mm * Asegúrese de colocar bien los tornillos y apretarlos firmemente.

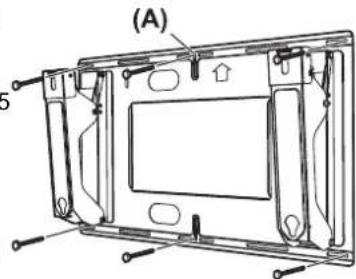

2. Instalación del soporte para colgar en pared.

(1) Haga la instalación de forma que las flechas del soporte para colgar en pared apunten hacia arriba. (2) Apriete primero el tornillo del agujero central superior (A). (3) Utilizando un nivel, corrija la inclinación del soporte, y luego apriete los tornillos en los 5 lugares restantes.

Notas

• Si la pared es de materiales como hormigón y previamente deben insertarse tornillos o tuercas, determine las posiciones de los agujeros mediante el soporte para colgar en pared, o calcule las posiciones de los agujeros según el dibujo acotado y, a continuación, inserte los tornillos o las tuercas de 6 mm de diámetro. Cuando inserte los tornillos, colóquelos de forma que sobresalgan entre 10 y 15 mm de la pared.
• Utilice tornillos de venta en comercios de 6 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared.
• El montaje debe realizarse siempre atornillando la unidad en al menos 6 de los puntos indicados.

3. Ajuste del ángulo del soporte para colgar en pared.

El ángulo del soporte para colgar en pared se puede ajustar en 5 ajustes a intervalos de 5°. El soporte se ajusta a 5° antes de salir de fábrica. Para cambiar el ángulo, mueva la posición de colocación de la banda de unión.

Nota

• En los montajes 'sin inclinación' no es preciso usar la banda de unión. Guarde la banda de unión y los tornillos de sujeción en un lugar seguro (podría necesitar estos componentes para un montaje con inclinación).

El perno debe apretarse firmemente con el par de apriete indicado más abajo.

(11-13 N·m)

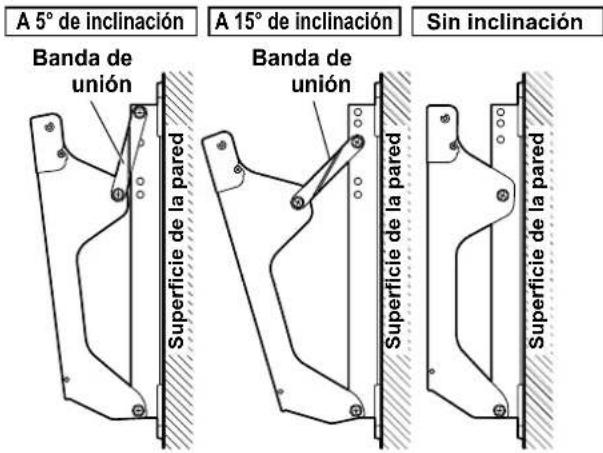

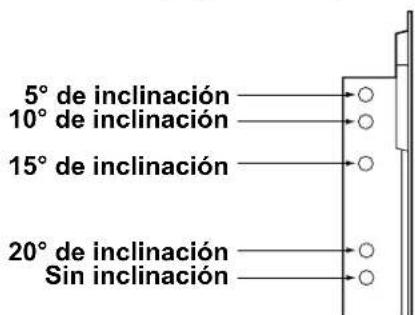

Posiciones de los agujeros de ajuste de ángulos

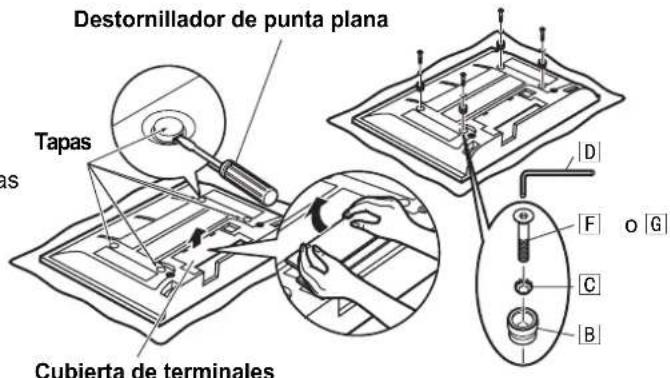

4. Coloque los espaciadores de aislamiento en el televisor de plasma.

(1) Ponga el televisor de plasma con la cara hacia abajo encima de una manta o un paño blando que esté limpio y sin porquerías, y luego siga el procedimiento de abajo. (2) Quite las cubiertas de los terminales (si están colocadas) del televisor de plasma. (3) Utilizando el destornillador de punta plana, quite las cuatro tapas del televisor de plasma.

Nota

• Guarde cuidadosamente la cubierta de terminales y las tapas quitadas en un lugar seguro. (Las necesitará de nuevo si fuese necesario utilizar el soporte para fines especiales o el soporte independiente.) (4) Utilizando la llave Allen D suministrada, ponga los tornillos de cabeza embutida Allen F o G, las arandelas ovaladas dentadas y los espaciadores de aislamiento B (4 juegos) en los agujeros donde fueron quitadas las tapas. Consulte el diagrama de la derecha. Consulte las páginas 46-50 para saber detalles de la selección de tornillos de cabeza embutida Allen F o G.

El perno deberá apretarse firmemente con el par de apriete indicado más abajo. (3-4 N·m)

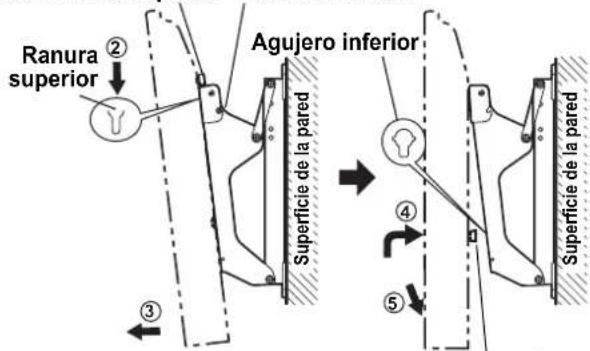

5. Colocación del televisor de plasma en el soporte para colgar en pared y conexión del cableado.

(1) Quite los tornillos rojos para el apriete de abertura/cierre (uno a cada lado, el derecho y el izquierdo) ①. (2) Enganche los espaciadores de aislamiento de la parte superior del televisor de plasma en las ranuras del soporte, y permita que el televisor cuelgue del soporte. (3) Tire del cuerpo del televisor de plasma hacia delante, como se muestra en el diagrama, y conecte el cableado. (4) Después de terminar el cableado, levante un poco el televisor de plasma e introduzca los espaciadores de aislamiento de la parte inferior trasera en los agujeros de la base del soporte para colgar en pared. (5) Baje el televisor de plasma para colocarlo en su lugar.

Espaciador de aislamiento superior, Tornillo rojo para el apriete de abertura/cierre, Espaciador de aislamiento inferior

Precaución

Si el televisor de plasma se levanta demasiado, existe el riesgo de que se desenganche de la parte superior del soporte.

6. Apriete del televisor de plasma.

(1) Coloque los tornillos de sujeción incluidos en los agujeros indicados de los lados del soporte para colgar en pared (derecho e izquierdo). (2) Coloque firmemente los tornillos rojos para el apriete de abertura/cierre (uno a cada lado, el derecho y el izquierdo) en los agujeros indicados en los lados del soporte para colgar en pared.

Los pernos deben apretarse firmemente con el par de apriete indicado más abajo.

(1,2-1,5 N·m)

Nota

• Asegúrese de colocar los tornillos de sujeción en la izquierda y en la derecha para impedir que el televisor de plasma se caiga del soporte para colgar en pared.

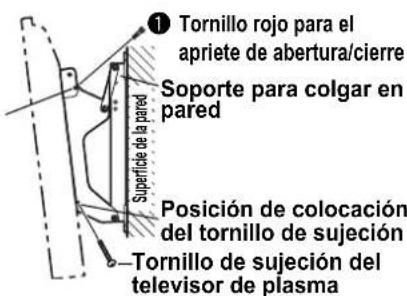

Agujero de tornillo rojo para el apriete de abertura/cierre

(1) Tornillo de sujeción del televisor de plasma (2) Espaciador de aislamiento

7. Extracción del televisor de plasma.

(1) Quite los tornillos de sujeción de la unidad (1 a cada lado, el derecho y el izquierdo) colocados en los lados del soporte para colgar en pared. (2) Mientras levanta la parte inferior del televisor de plasma, tire del mismo hacia usted. (3) Cuando queden libres los espaciadores de aislamiento inferiores, siga levantando.

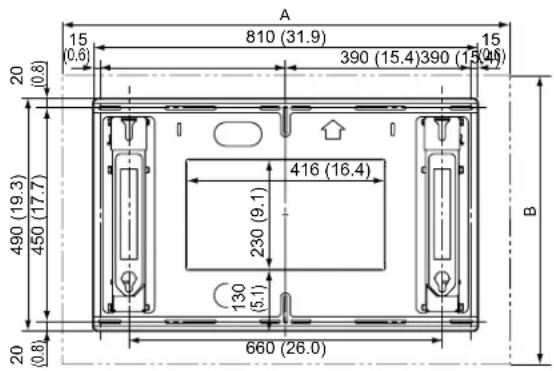

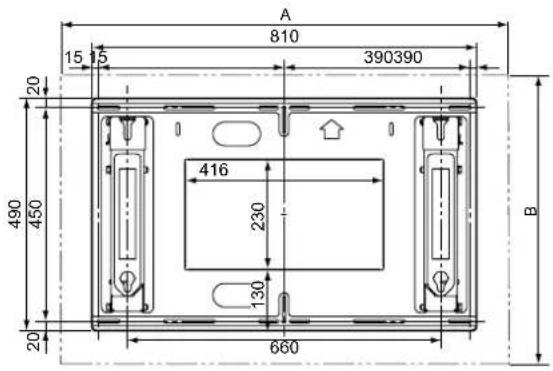

Tabla de dimensiones externas

Applicable models Zutreffende Modelle Modellen waarop van toepassing Modelli applicabili Modèles concernés Modelos aplicables	Dimensions Abmessungen Afmetingen Dimensioni Dimensions Dimensiones	Attachment angle Anbringungswinkel Montagehoek Angolo di collegamento Angle de montage Angulo de ajuste
		0° 5° 10° 15° 20°					F	G
		mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	M8x60 M8x32
TH-37PX80B	A 917 (36.1)						✓	-
TH-37PV80P/EY	B 617 (24.3)
TH-37PX80E	C 97 (3.8)
	D 93 (3.7)	108 (4.3)	121 (4.8)	133 (5)	144 (5.7)
	E	226 (8.9)	266 (10.5)	304 (12.0)	341 (13.4)	375 (14.8)
	F	226 (8.9)	217 (8.5)	207 (8.1)	195 (7.7)	183 (7.2)
	G	130 (5.1)	117 (4.6)	104 (4.1)	90 (3.5)	75 (3.0)
	H 95 (3.7)

TH-37PX8B	A 917 (36.1)						✓	-
TH-37PX8E	B 617 (24.3)
TH-37PV8P	C 94 (3.7)
TH-R37PV8	D 93 (3.7) 108 (4.3) 121 (4.8) 133 (5.2) 144 (5.7)
TH-R37PV8K	E	223 (8.8)	263 (10.4)	302 (11.9)	339 (13.3)	373 (14.7)
TH-37PX8ES	F	224 (8.8)	214 (8.4) 203 (8.0)	191 (7.5)	177 (7.0)
TH-H37X8	G	130 (5.1)	117 (4.6)	104 (4.1)	90 (3.5)	75 (3.0)
TH-R37EL8KS	H 94 (3.7)

TH-42PZ800U	A	1078 (42.4)					✓	-
	B 685 (27.0)
	C	100 (3.9)
	D	122 (4.8)	138 (5.4)	153 (6.0)	166 (6.5)	178 (7.0)
	E	229 (9.0)	273 (10.7)	315 (12.4)	355 (14.0)	392 (15.4)
	F	237 (9.3)	23 (8.8)	207 (8.1)	190 (7.5)	172 (6.8)
	G	128 (5.0)	115 (4.5)	101 (4.0)	86 (3.4)	70 (2.8)
	H	108 (4.3)

TH-42PZ85B	A	1064 (41.9)					-	✓
	B 674 (26.5)
	C 81 (3.2)
	D	119 (4.7)	130 (5.1)	141 (5.6)	151 (5.9)	160 (6.3)
	E	210 (8.3)	253 (10.0)	294 (11.6)	334 (13.1)	371 (14.6)
	F	222 (8.7)	209 (8.2)	194 (7.6)	178 (7.0)	161 (6.3)
	G	130 (5.1)	115 (4.5)	100 (3.9)	84 (3.3)	67 (2.6)
	H 92 (3.6)

Applicable models Zutreffende Modelle Modellen waarop van toepassing Modell applicabill Modèles concernés Modelos aplicables	Dimensions Abmessungen Afmetigen Dimensional Dimensions Dimensiones	Attachment angle Anbringungswinkel Montagehoek Angolo di collegamento Angle de montage Ángulo de ajuste
		0° 5°	10° 15° 20°					F	G
		mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	M8x60 M8x32
TH-42PZ85U TH-42PZ85X	A 1064 (41.9)							-	✓
	B 670 (26.4)
	C 81 (3.2)
	D 119 (4.7)	130 (5.1)	141 (5.6)	151 (5.9)	160 (6.3)
	E 210 (8.3)	252 (9.9)	294 (11.6)	333 (13.1)	370 (14.6)
	F 222 (8.7)	209 (8.2)	194 (7.6)	178 (7.0)	161 (6.3)
	G	130 (5.1)	115 (4.5)	100 (3.9)	84 (3.3)	67 (2.6)
	H 92 (3.6)
TH-42PZ800A TH-42PY800AZ TH-42PY85L TH-42PZ85T TH-42PY800H	A 1064 (41.9)							-	✓
	B 668 (26.3)
	C 80 (3.1)
	D 116 (4.6)	131 (5.2)	144 (5.7)	156 (6.1)	166 (6.5)
	E 209 (8.2)	251 (9.9)	293 (11.5)	332 (13.1)	369 (14.5)
	F 218 (8.6)	204 (8.0)	189 (7.4)	173 (6.8)	156 (6.1)
	G	130 (5.1)	115 (4.5)	100 (3.9)	84 (3.3)	68 (2.7)
	H 88 (3.5)
TH-42PZ80B TH-42PY800Y TH-42PY80E TH-42PY80P TH-D42PS81E TH-D42PF82E TH-D42PN83E TH-D42PT84E	A 1048 (41.9)							✓	-
	B 679 (26.7)
	C 97 (3.8)
	D	125 (4.9)	141 (5.6)	155 (6.1)	167 (6.6)	178 (7.0)
	E 226 (8.9)	267 (10.5)	307 (12.1)	346 (13.6)	382 (15.0)
	F 226 (8.9)	215 (8.5)	199 (7.8)	182 (7.2)	163 (6.4)
	G	130 (5.1)	114 (4.5)	98 (3.9)	81 (3.2)	64 (2.5)
	H	100 (3.9)
TH-42PZ80U TH-42PZ8B/E TH-42PY8P/EY TH-42PZ8ES	A 1048 (41.9)							✓	-
	B 679 (26.7)
	C 97 (3.8)
	D	125 (4.9)	140 (5.5)	158 (6.0)	164 (6.5)	174 (6.9)
	E 226 (8.9)	267 (10.5)	307 (12.1)	346 (13.6)	382 (15.0)
	F 226 (8.9)	215 (8.5)	202 (8.0)	189 (7.5)	174 (6.9)
	G	130 (5.1)	114 (4.5)	98 (3.9)	81 (3.2)	64 (2.5)
	H 97 (3.8)
TH-42PX80U TH-42PX80X TH-42PX80B / E TH-42PV80P/EY TH-42PV80Y TH-42PV80LB TH-42PV80LR TH-42PV80A TH-42PV80M TH-42PV80MR TH-42PV80HM TH-42PV80MT	A 1020 (40.2)							✓	-
	B 679 (26.7)
	C 97 (3.8)
	D	125 (4.9)	140 (5.5)	158 (6.0)	164 (6.5)	178 (6.9)
	E 226 (8.9)	266 (10.5)	307 (12.1)	346 (13.6)	382 (15.0)
	F 226 (8.9)	214 (8.4)	202 (8.0)	188 (7.4)	173 (6.8)
	G	130 (5.1)	114 (4.5)	98 (3.9)	81 (3.2)	64 (2.5)
	H 97 (3.8)
TH-42PX8B/E TH-42PV8P/EY TH-42PX8ES TH-42PV8Y TH-42PV8KH TH-42PV8KS TH-42PV8X TH-42PX8A TH-42PV8AZ TH-42PV8BH TH-42PV8H TH-42PV8K TH-42PV8M TH-42PV8H TH-42PV8O	A 1020 (40.2)							✓	-
	B 679 (26.7)
	C 94 (3.7)
	D	125 (4.9)	140 (5.5)	158 (6.0)	164 (6.5)	174 (6.9)
	E 223 (8.8)	266 (10.5)	308 (12.1)	347 (13.7)	384 (15.1)
	F 212 (8.3)	196 (7.7)	179 (7.0)	161 (6.3)	142 (5.6)
	G	130 (5.1)	114 (4.5)	98 (3.9)	82 (3.2)	65 (2.6)
	H 94 (3.7)
TH-C42HD18	A 1020 (40.2)							✓	-
	B 679 (26.7)
	C 94 (3.7)
	D	126 (5.0)	139 (5.5)	155 (6.1)	167 (6.6)	177 (7.0)
	E 223 (8.8)	266 (10.5)	308 (12.1)	347 (13.7)	384 (15.1)
	F 212 (8.3)	196 (7.7)	179 (7.0)	161 (5.6)	142 (5.6)
	G	130 (5.1)	114 (4.5)	98 (3.9)	82 (3.2)	65 (2.6)
	H 94 (3.7)

Soporte para colgar en pared (tipo de ángulo ajustable)

Dibujo de dimensiones externas

(Unidad: mm (pulgadas))

(Unidad: mm)

(Unidad: mm)

(Unidad: mm)

(Unidad: mm)

(Unidad: mm)

Tabla de dimensiones externas

Tabla de dimensiones externas

Applicable models Zutreffende Modelle Modellen waarop van toepassing Modelli applicabili Modèles concernès Modelos aplicables	Dimensions Abmessungen Afmetingen Dimensioni Dimensions Dimensiones	Attachment angle Anbringungswinkel Montagehoek Angolo di collegamento Angle de montage Angulo de ajuste
		0° 5° 10° 15° 20°					F	G
		mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	M8x60 M8x32
TH-46PZ800U TH-46PZ850U	A 1181 (46.5)						✓	-
	B 750 (29.5)
	C 100 (3.9)
	D 154 (6.1)	169 (6.7) 184 (7.2) 197 (7.8) 208 (8.2)
	E	229 (9.0)	276 (10.9)	321 (12.6)	363 (14.3)	403 (15.9)
	F	237 (9.3)	220 (8.7) 202 (8.0)	182 (7.2) 161 (6.3)
	G	128 (5.0)	112 (4.4)	95 (3.7)	78 (3.1)	60 (2.4)
	H 108 (4.3)

TH-46PZ85B TH-46PZ85E TH-46PY85P	A 1168 (46.0)					-	✓
	B 737 (29.0)
	C	81 (3.2)
	D 147 (5.8)	59 (6.3) 170 (6.7) 179 (7.0) 187 (7.4)
	E	210 (8.3)	256 (10.1)	300 (11.8)	343 (13.5)	383 (15.0)
	F	223 (8.8)	207 (8.1) 190	(7.5) 171	(5.7) 151 (6.0)
	G	130 (5.1)	112 (4.4)	94 (3.8)	76 (3.0)	57 (2.2)
	H	93 (3.7)

TH-46PZ85U TH-46PZ85X	A 1168 (46.0)					-	✓
	B 734 (28.9)
	C	81 (3.2)
	D 149 (5.9)	60 (6.3) 170 (6.7) 179 (7.0) 187 (7.4)
	E	210 (8.3)	255 (10.0)	300 (11.8)	342 (13.5)	381 (15.0)
	F	223 (8.8)	207 (8.1) 190 (7.5) 171 (6.7) 151 (6.0)
	G	130 (5.1)	112 (4.4)	94 (3.8)	76 (3.0)	57 (2.2)
	H	93 (3.7)

TH-46PZ800A TH-46PZ800C	A 1168 (46.0)					-	✓
	B 735 (28.9)
	C	80 (3.1)
	D 149 (5.9)	63 (6.4)	76 (6.9)	187 (7.4)	197 (7.8)
	E	209 (8.2)	255 (10.0)	299 (11.8)	341 (13.4)	381 (15.0)
	F	218 (8.6)	201 (7.9)	184 (7.2)	165 (6.5)	145 (5.7)
	G	130 (5.1)	112 (4.4)	94 (3.7)	75 (3.0)	56 (2.2)
	H	88 (3.5)

Applicable models Zutreffende Modelle Modellen waarop van toepassing Modell applicabili Modèles concernès Modelos aplicables	Dimensions Abmessungen Afmetingen Dimensión Dimensiónes	Attachment angle Anbringungswinkel Montagehoek Angolo di collegamento Angle de montage Ángulo de ajuste
		0° 5°	10° 15°	20°			F	G
		mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	M8x60 M8x32
TH-46PZ80B	A 1158 (45.6)						✓	-
TH-46PZ81B	B 747 (29.4)
TH-46PZ80E	C 97 (3.8)
TH-46PZ81E	D 158 (6.2)	174 (6.9)	187 (7.4)	199 (7.8)	209 (8.2)
TH-46PY80P	E 226 (8.9)	270 (10.6)	313 (12.3)	355 (14.0)	394 (15.5)
TH-46PZ82B	F 230 (9.1)	213 (8.4)	194 (7.6)	173 (6.8)	152 (6.0)
TH-46PZ82E	G	130 (5.1)	111 (4.4)	92 (3.6)	73 (2.9)	53 (2.1)
TH-46PZ83E	H	100 (3.9)
TH-R46PY80	A 1158 (45.6)						✓	-
TH-46PZ80U	B 747 (29.4)
TH-46PZ8B/E	C 97 (3.8)
TH-46PY8P	D 158 (6.2)	173 (6.8)	185 (7.3)	196 (7.7)	205 (8.1)
TH-46PY8EY	E 226 (8.9)	270 (10.6)	313 (12.3)	355 (14.0)	394 (15.5)
TH-R46PY8	F 226 (8.9)	212 (8.3)	197 (7.8)	180 (7.1)	162 (6.4)
TH-C46FD18	G	130 (5.1)	111 (4.4)	92 (3.6)	73 (2.9)	53 (2.1)
	H 97 (3.8)
TH-C46FD18	A	1024 (40.3)					✓	-
	B 747 (29.4)
	C 93 (3.7)
	D 160 (6.3)	173 (6.8)	186 (7.3)	197 (7.8)	206 (8.1)
	E 223 (8.8)	269 (10.6)	313 (12.3)	355 (14.0)	394 (15.5)
	F 215 (8.5)	197 (7.8)	178 (7.0)	157 (6.2)	136 (5.4)
	G	130 (5.1)	111 (4.4)	92 (3.6)	73 (2.9)	53 (2.1)
	H 94 (3.7)
TH-50PZ800B	A	1267 (50.0)					✓	-
	B 794 (31.3)
	C	100 (3.9)
	D 176 (6.9)	191 (7.5)	206 (8.1)	218 (8.6)	228 (9.0)
	E 229 (9.0)	278 (10.9)	325 (12.8)	369 (14.5)	411 (16.2)
	F 237 (9.3)	218 (8.6)	198 (7.8)	176 (6.9)	153 (6.0)
	G	128 (5.0)	110 (4.3)	92 (3.6)	72 (2.8)	52 (2.0)
	H	108 (4.3)
TH-50PZ85U	A	1254 (49.4)					-	✓
	B 778 (30.6)
	C 81 (3.2)
	D 170 (6.7)	182 (7.2)	191 (7.5)	200 (7.9)	207 (8.1)
	E	210 (8.3)	257 (10.1)	303 (11.9)	347 (13.7)	389 (15.3)
	F 224 (8.8)	206 (8.1)	187 (7.4)	167 (6.6)	145 (5.7)
	G	130 (5.1)	110 (4.3)	91 (3.6)	70 (2.8)	50 (2.0)
	H 94 (3.7)
TH-50PZ85U	A	1244 (49.0)					✓	-
	B 791 (31.1)
	C 97 (3.8)
	D 180 (7.1)	195 (7.7)	207 (8.1)	217 (8.5)	226 (8.9)
	E 226 (8.9)	272 (10.7)	317 (12.5)	360 (14.2)	40 (15.8)
	F 226 (8.9)	210 (8.3)	198 (7.6)	174 (6.9)	154 (6.1)
	G	130 (5.1)	109 (4.3)	88 (3.5)	67 (2.6)	45 (1.8)
	H 97 (3.8)
TH-50PZ800C	A	1254 (49.4)					-	✓
	B 779 (30.7)
	C 80 (3.1)
	D 171 (6.7)	185 (7.3)	198 (7.8)	209 (8.2)	218 (8.6)
	E	209 (8.2)	257 (10.1)	303 (11.9)	347 (13.7)	388 (15.3)
	F 216 (8.5)	197 (7.8)	177 (7.0)	156 (6.1)	134 (5.3)
	G	130 (5.1)	110 (4.3)	90 (3.5)	70 (2.8)	49 (1.9)
	H 85 (3.3)

Tabla de dimensiones externas

Applicable models Zutreffende Modelle Modellen waarop van toepassing Modelli applicabili Modèles concernés Modelos aplicables	Dimensions Abmessungen Afmetingen Dimensioni Dimensions Dimensiones	Attachment angle Anbringungswinkel Montagehoek Angolo di collegamento Angle de montage Angulo de ajuste
		0° 5° 10° 15° 20°					F	G
		mm (inches)	mm (inches)	mm (inches)	mm (inches)	mm (inches)	M8x60 M8x32
TH-50PZ80B	A 1244 (49.0)						✓	-
TH-50PZ81B	B 791 (31.1)
TH-50PY80EY	C 97 (3.8)
TH-50PY80E	D 180 (7.1)	195 (7.7) 209 (8.2) 220 (8.7) 229 (9.0)
TH-50PY81E	E	226 (8.9)	272 (10.7)	317 (12.5)	360 (14.2)	401 (15.8)
TH-50PY80P	F	230 (9.1)	211 (8.3)	190 (7.5)	168 (6.6)	144 (5.7)
TH-R50PY80	G	130 (5.1)	109 (4.3)	88 (3.5)	67 (2.6)	45 (1.8)
	H	100 (3.9)

TH-50PX80U	TH-50PV80MR	A 1210 (47.6)					✓	-
TH-50PX80X	TH-50PV80MS	B 791 (31.1)
TH-50PX80A	TH-50PV80D	C 97 (3.8)
TH-50PV80AZ	TH-50PV80L	D 180 (7.1)	95 (7.7)	207 (8.1)	217 (8.5)	226 (8.9)
TH-50PV80C	TH-50PV80LB	E	226 (8.9)	273 (10.7)	319 (12.6)	363 (14.3)	404 (15.9)
TH-50PV80H	TH-50PV80LR	F	226 (8.9)	210 (8.3)	192 (7.6)	173 (6.8)	154 (6.1)
TH-50PV80MT	TH-50PV80HM	G	130 (5.1)	109 (4.3)	88 (3.5)	67 (2.6)	45 (1.8)
TH-50PV80M		H 97 (3.8)

	A 1210 (47.6)					✓	-
TH-50PX8B/E	B 791 (31.1)
TH-50PV8P	C 94 (3.7)
TH-R50PV8	D 180 (7.1)	95 (7.7)	207 (8.1)	217 (8.5)	226 (8.9)
TH-R50PV8KH	E	223 (8.8)	271 (10.7)	317 (12.5)	361 (14.2)	402 (15.8)
TH-C50FD18	F	224 (8.8)	207 (8.1)	188 (7.4)	169 (6.7)	148 (5.8)
TH-50PX80T	G	130 (5.1)	109 (4.3)	88 (3.5)	67 (2.6)	45 (1.8)
TH-R50EL8K	H 94 (3.7)

TH-C50HD18 TH-M50HD18	A 1210 (47.6)					✓	-
	B 791 (31.3)
	C 94 (3.7)
	D 180 (7.1)	95 (7.7) 208	(8.2) 220	(8.7) 229	(9.0)
	E	223 (8.8)	271 (10.7)	317 (12.5)	361 (14.2)	402 (15.8)
	F	212 (8.3)	191 (7.5) 208	(8.2) 220	(8.7) 229	(9.0)
	G	130 (5.1)	109 (4.3)	89 (3.5)	67 (2.6)	45 (1.8)
	H 94 (3.7)

Soporte para colgar en pared (tipo de ángulo ajustable) Dibujo de dimensiones externas

(Unidad: mm)

(Unidad: mm)

(EDINHnCbI:MM)

(OdHnCi BmIpy:MM)

（单位：毫米）

Tabla de dimensiones exteriores

Model Anvendelige modeller Повхаяше мodyеля Modèle 适用型号	Màtt Mäl Размерbl Розмір 尺寸	Monteringsvinkel Fastgørlsesvinkel Угол рінкpenілени Кут нахи ly 角度
		0° 5° 10"	15"	20"			F	G
		mm / mm /毫米	mm / mm /毫米	mm / MM /毫米	mm / MM /毫米	mm / MM /毫米	M8x60	M8x32
TH-37PX80B TH-37PV80P/EY TH-37PX80E	A	917					√	-
	B	617
	C	97
	D	93	108	121	133	144
	E	226	266	304	341	375
	F	226	217	207	195	183
	G	130	117	104	90	75
	H	95

TH-37PX8B	A	917					✓	-
TH-37PX8E	B	617
TH-37PV8P	C	94
TH-R37PV8	D	93	108	121	133	144
TH-R37PV8K	E	223	263	302	339	373
TH-37PX8ES	F	224	214	203	191	177
TH-H37X8	G	130	117	104	90	75
TH-R37EL8KS	H	94

TH-42PZ800U	A	1078					✓	-
	B	685
	C	100
	D	122	138	153	166	178
	E	229	273	315	355	392
	F	237	223	207	190	172
	G	128	115	101	86	70
	H	108

TH-42PZ85B	A	1064					-	✓
	B	674
	C	81
	D	119	130	141	151	160
	E	210	253	294	334	371
	F	222	209	194	178	161
	G	130	115	100	84	67
	H	92
