BRUKSANVISNING TYWK42PR4W PANASONIC

Sakerhetsföreskrifter

Varning

Se till att platsen for installationen har tillracklig halffasthet for att tillata en langre tids anvandning.

• Om halffasthen skulle minsa med tiden kan det finnas risk for att skarmen faller ner och mojligen orsakar skador.

Monteringsarbete och anslutning av kringutrustning bör endast utforas av en dàrtill kvalificerad specialist.

• Felaktig montering kan gōrä att utrustningen faller och orsakar skador.

Lämna alltid en säkerhetsmarginal när du overvær bärkraften i materialet på vilket utrustningen ska monteras.

• Skador om materialet inte kan bärä tyngden.

Montera aldrig på ett stalle som inte kan bara den aktuella tyngden.

• Om materialet inte ar tillräckligt bärkraftigt kan utrustningen falla.

Försök inte att plocka isär aller modifiera vaggupgangningshallaren.

• Annars kan det hända att encheten ramlar ner och skadas eller orsakar persokador.

Observera

Montera inte på att stalle som kan utsattas for fukt, damk, roka. angera ellher hog varme.

• En sādan miljö kan orsaka fel pá plasma-TV:n och skapa risk für brand eller elstötar.

Använd inga andra TV-apparater an de som anges i katalogen.

Iannat fall kan encheten tappas och utsattas for skador eller orsaka persorskada.

Arbetet med att montera och demontera plasma-TV:n maste utforas av minst två personer.

Iannat fall kan plasma-TV:n falla och orsaka skador.

Montera inte sa att skärmen ar vänd uppát, at sidan eller nedát.

• Detta kan leda till overhettning inuti plasma-TV:n och skapa risk for brand.

Försakra att det forekommer ett friutrymme runt plasma-TV: n på minst 10 cm på ovensidan och höger sida, minst 10 cm på vänster sida, minst 10 cm på undersidan, lämna fritt utrymme mellan bakpanelen och vöggen.

• Plasma-TV:n ar forssed med luftuttagshal pa ovensidan och luftintagshal pa undersidan och baksidan. Tack inte over dessa da detta skapar risk for brand.

Montera Plasma-TV:n genom att endast folja de steg som anges i dessa instruktioner. Montera den inte pa nagot annat satt.

• Annars kan det hända att encheten ramlar ner och skadas aller orsakar persokador.

Montera monteringsskruvarna och nätkabeln på att sädent att de intekommen i kontakt med insidan av viggen.

• Kontakt med metallobjekt inuti väggen kan resultedera i elektrisk stöt.

Använd endast de speciellt anpassade delarna som medfoljer.

• Annars kan det hända att Plasma-TV:n ramlar ner frän vöggen och orsakar skada.

Avlagsnaprodukter sominte langreska anvandas.

• I annat fall kan det intraffa att Produkten faller ner, vilket kan resultera i personskador.

1) Var noga med att valja lampligt stalle for montering av TV:n daß den kan missfargas aller deformeras om den usatts for hog varme i form av solsken, element el.dyl.
2) Vid rengöring ske skärmen torkas av med en mjuk och torr tygduk (av bomull erller flanell). Om encheten ar mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutral diskmedel uppblandat med vatten. Torka direfter av med en torr duk. Använd inteprodukter som t.ex.进展情况medel, thinner aller polervax till rengöring aftersom de kan skada monitorns ytskigt. (Vid användning av kemiskt behandlat tyg, folj de anvisningar som foljer med tyget.)
3) Fäst inte tejp erler etiketter på produkten. Sādana kan fläcka ner vaggupgangningshällaren eller ytan på ledningssskyddet for installation tatt intill vöggen. Låt inga gummi-ller plastprodukter vara i langvarig kontakt med ytan. (Det kan orsaka församring av ytfinishen.)
4) Var försiktig under installationen eftersom stötar kan orsaka sprickor i panelen på plasma-TV:n.

Observera:

Denna hällare År endast avsedd for Panasonic plasma-TV-modeller (se sidan 51-55).

Använding med andra apparater kan leda till instabilitet som orsakar skador.

PROFESSIONELL INSTALLATION KRAVS.

PANASONIC PÁTAR SIG INGET ANSVAR FÜR SKADOR PÁ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÁ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

TY-WK42PR4W Vagguphangningshallare (vinklingsbar typ)

A Väggupgangningshällare (1)		D Nyckel für insexhål (medfoljande verktyg) (1)
		E Fästskruvar für encheten (2) M5x35
B Isolermellanlägg (4)	C Kuptandsbrickor (4)	F Försänkta skruvar med invändigt sexkantshål (4) M8x60
		G Försänkta skruvar med invändigt sexkantshål (4) M8x32

Försiktighetsåtgärder vid montering av vagguphangningshallaren

Installation och flyttningsjobb maste utforas av utbildade tekniker.
Om erheten ar installeras aller flyttas pa ett felaktigt satt kan skärmen falla ner, vilket kan resulteda i personskador.
Vagguphangningshallaren ar avsedd for montering av en plasma-TV:n pa en jämn, lodrat vagg. Forsok aldrig att montera pa andra ytor.
Forsakra att plasma-TV:n fungerar pa ratt satt och ej utsetts for fel genom att undvika foljande stallen.

• Nara en sprinkler aller brand/rökdetektor
• Ställen som kan utsättas for stötar och vibrationer
• Nära högpänningsledninger erller kraftutrustning
  Nara hogspanningskapablar eller nataggregat
• Ställen som utsätts for luftutblås frän varmeapparater
• Där droppar av kondens frän en luftkonditioneringsanlaggning eller annan enchet kan bildas

Utför montering i enlighet med konstruktionen och materialen i väggen.

Anvand vanliga skruvar med en diameter pa 6 mm, avsedda for materialet (tra, metall, betong osv) i vaggendar fcastet sca monteras.
Se till att det finns ett lattilgangligt vagguttag for TV:ns natkabel.
Forsakra god ventilation runt encheten sa att den omgivande temperatureen ej overstiger 40^ . I annat fall kan det uppsta fel pa plasma-TV:n beroende pa overhetting.
Lagg ut en mjuk filt aller tyg pa golvet sa att varken stalletller golvet far marken eller skrapas under arbetet med ihopsattning och installation.
När delarna skruvas ihop bör du se till att skruvarna varken ar alltfor hart ell er for lost atdragna.
Vidtag tillracklaga atgärder for att forsakra dig om att du har en saker omgivning nar du utfor ihopsattningsoch installationsarbetet, och nar du rör dig omkring under arbetets gang.
Montera inte plasmatelevision under taklampor (spotlights, halogenlampor, od.).

Annars kan holjet bojas ell skadas av den hoga varme som alstras.

1. Kontrollera bärkraften i den aktuella ytan.

(1) Vagguphangningshällaren vager cirka 10 kg. För information omvikten på plasma-TV som ska monteras på vagguphangningshällaren, seBruksanvisningen till plasma-TV.

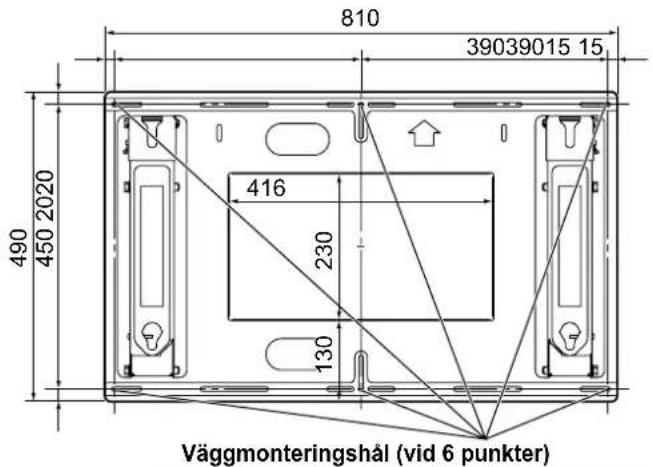

(2) Kontrollera vaggens styrka vid de 6 faspunkterna genom att anlita matritningen for vagguphangningshallaren (anges nedan), och Forstark vaggen pa stallen där sa ar nödvändigt.

Anm.

• Det forekommer 16 hal i vagguphangningshallaren. Om vaggmaterialiet ar tra och bärkraften inte kan garanteras genom att fasta enbart vid de 6 punkterna till hoger, ska du anecdva sa manga extra hal som kravs. Var dock ytterst forsiktig d'a vissa vaggmaterial kan spricka om skruvarna befinner sig alltfor nara varandra.
  Angaende detaljerade mattanvisiningar for montering av plasma-TV:n hanvisas till medfoljande detaljskiss over yttermatt (sidan 51-55).
• Montera eller ställ inte nagot annat an plasma-TV:n pa hällaren.

Enhet: mm
* Se noga till att skruva i skruvar och dra at dem ordentligt.

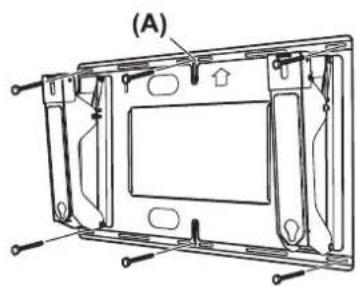

2. Fäst vagguphangningshällaren på viggen.

(1) Fäst sà att pilmärkena på vaggupphängningshällaren pekar uppåt.
(2) Skruva fast skruven i det övre miththalet (A) Först.
(3) Använd ett vattenpass für att fösakra att hällaren inte lutar och füst skruvarna på de Återstående 5 punkterna.

Anm.

• Använd vagguphangningshallaren für att bestämma positionen für hälen om du maste plugga skruvarna, texi belongvaggar. Du kan ocksä beräknaspositionerna utifran matritningen. Använd skruvar med en diameter pa 6 mm. Placera pluggarna sa att skruhvudet sticker ut 10 - 15 mm frän väggen.
• Använd vanliga skruvar med en diameter på 6 mm, avsedda for materialet i vöggen)där fästet sca monteras.
• Fäst ordentlich med minst 6 skruvar på olika stallen.

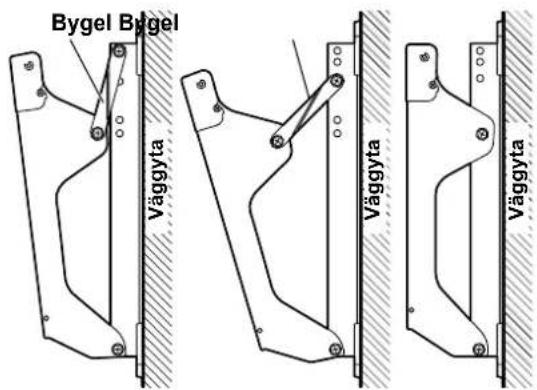

3. Installling av vagguphangningshallarens vinkel.

Vagguphangningshallarens vinkel kan stallas in i fem olica installningslagen, fran ingen lutting till en lutting pa 20^ i steg om 5^ Hallarens vinkel staldes in pa 5^ fore leverans fran fabriken. Andra vinkel genom att byta faspunkt for bygeln.

Anm.

• Bandet behövsinte om ställningen inte skavinklas. Forvara bandet och fästskruvarna for framtida användning (de behövs for vinklad inställning).

Bulten ská dras át ordentligt till det átdragningsmoment som anges nedan.

(11-13 N·m)

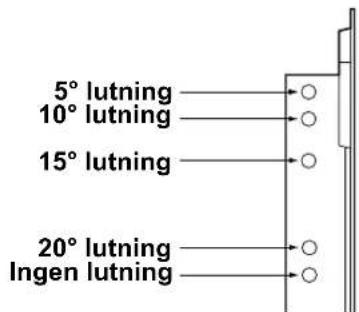

Hålpositioner für olika vinkelinställninger

Vid 5^ lutning Vid 15^ lutning Vid ingen lutning

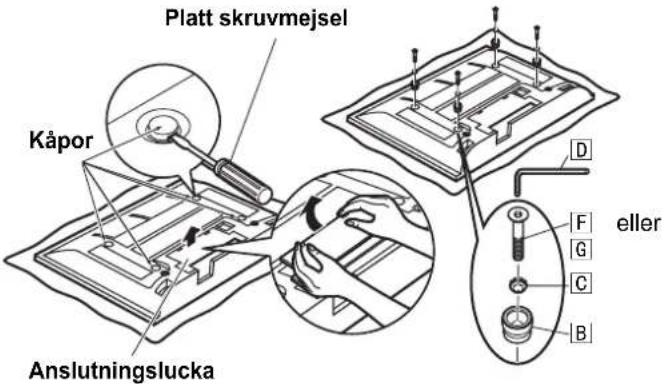

4. Fäst isolermellanläggen på plasma-TV:n.

(1) Placera plasma-TV:n med skarmen vand nedat pa en filt ell annan mjuk, ren duk och utfor atgarderna nedan.
(2) Ta bort anslutningsluckorna (om pasatta) fran plasma-TV:n.
(3) Ta bort de fyra kapiorna fran plasma-TV:n med hjälp av en platt skruvmsejel

Anm

• Var noga med att spara den borttagna anslutningsluckan och de fyra kaporna till plasma-TV:n. (Dessa delarkommen att behovas, om det blir nodvändigt att anvanda specialstället aller ensamstället.
  (4) Använd den medfoljande insexyckeln | till att fästa de medfoljande skruvarna med invändigt sexkantshal F eller G och tillhörande kuptandsbrickor C och isolermellanlagg B (4 uppsättingar) i halen där kaporna avlågsnats (se bilden till höger). Se sidan 51-55 for detaljer om hur man väljer skruvar med flata nedsänkta insexhuvuden F eller G.

Bulten ská dras at ordentligt till det átdragningsmoment som anges nedan.

(3-4 N·m)

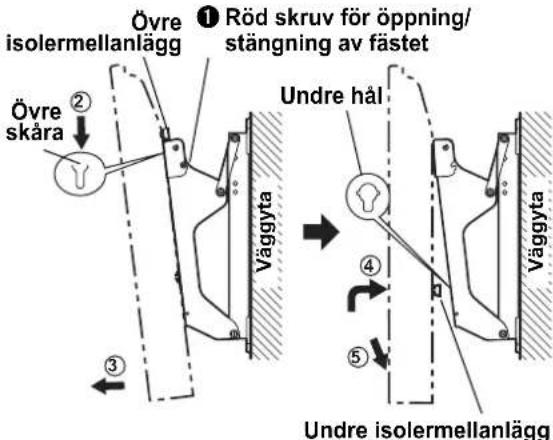

5. Montering av plasma-TV:n pa vagguphangningshallaren och anslutning av kablar.

(1) Skruva loss de roda skruvarna for oppning/stangning av fatest (1 vardera till vander och hoger) 1
(2) Haka i de övre isolermellanlaggen på plasma-TV:n i motsvarande skáror på hällaren och lát plasma-TV:n hönga frän hällaren.
(3) Dra plasma-TV:n framåt sāsom visas på bilden till Höger och anslut kablarna.
(4) Lyft upp plasma-TV:n en aning, nar kabeldragningen ar klar, och skjut in de undre isolermellanlaggen på plasma-TV:n baksida i de motsvarande halen på vagguphangningshallarens bas.
(5) Sank ner plasma-TV:n tills denkommen pa plats.

Observera

• Om plasma-TV:n lyfts upp for högt finns det risk for att den hakas loss fran hällarens övre del.

6. Fastsätting av plasma-TV:n.

(1) Skruva i de medfoljande fästskruvarna i de markerade skruvhalen pa vagguphangningshallarens sider (vänster och höger).
(2) Skruva Åter fast de röda skruvarna for öppning/stängning av fästet (1 vardera till vänster och höger) ➀ ordentlich i de markerade skruvhånen på vagguphangningshallarens sider. Bulten ská dras at ordentlich till det atdragningsmoment som anges nedan.

(1.2-1.5 N·m)

Anm

• Se till att skruva i fästskruvarna pa vänster och höger sida, sa att inte plasma-TV:n kan lossna fran vaggupphängningshallaren.

(1) Avlagsna fästskruvarna forenheten (1 vardera till vänster och höger) som ar fasta pa sidorna av vagguphangningshallaren.
(2) Lyft undersidan av plasma-TV:n uppat och dra den mot dig.
(3) Kontrollera att de undre isolermellanlaggen frislappts och fortssatt att lyfta uppåt.

(1) Fästskruv für plasmatv-enheten

(2) Isolermellanagg
