Producttype	Draaibare muurbevestiging voor plasma-tv
Merk	Panasonic
Model	TYWK42PR4W
Afmetingen (alleen beugel)	Ongeveer 700 x 400 x 60 mm (L x H x D)
Gewicht van de beugel	Ongeveer 10 kg
Kantelhoek	0° tot 20° (instelbaar in stappen van 5°)
Materiaal	Stevig staal (schatting)
Compatibiliteit	Panasonic plasma-tv's (specifieke modellen, zie handleiding)
Muurbevestiging	Minimaal 6 schroeven (nominale diameter 6 mm) op stevige verticale muur
Afstand tot muur	Vrije ruimte van minimaal 10 cm rondom de tv
Maximaal ondersteund gewicht	Raadpleeg de handleiding van de tv (schatting: tot 50 kg)
Inhoud van de verpakking	Montageplaat (1), isolerende afstandhouders (4), kegelveren (4), inbussleutel (1), bevestigingsschroeven (2 M5x35), inbusschroeven (4 M8x60, 4 M8x32)
Installatie	Verplicht door een gekwalificeerde technicus
Veiligheid	Ventilatieopeningen niet blokkeren; vermijd hitte, vocht, stof; niet monteren op niet-verticale ondergrond
Onderhoud en reiniging	Zachte, droge doek; indien nodig neutraal schoonmaakmiddel; vermijd oplosmiddelen, verdunners, was
Garantie	Standaard Panasonic (zie voorwaarden)
Repareerbaarheid	Onderdelen verkrijgbaar bij de fabrikant; installatie/demontage door professional aanbevolen

Veelgestelde vragen - TYWK42PR4W PANASONIC

Wat is het maximale gewicht van de tv dat deze beugel kan dragen?

Het exacte gewicht van de tv moet worden gecontroleerd in de handleiding van de tv. De beugel zelf weegt ongeveer 10 kg en is ontworpen voor Panasonic plasma-tv's. Over het algemeen ondersteunt dit type beugel tot ongeveer 50 kg, maar het is absoluut noodzakelijk om de specificaties van uw tv te raadplegen.

Kan ik deze beugel zelf installeren?

Nee, de installatie moet worden uitgevoerd door een gekwalificeerde technicus. Onjuiste installatie kan leiden tot vallen van de tv en ernstig letsel. Panasonic aanvaardt geen enkele aansprakelijkheid voor schade als gevolg van niet-professionele installatie.

Welke gereedschappen worden meegeleverd met de beugel?

De set bevat een inbussleutel, bevestigingsschroeven (M5x35), inbusschroeven (M8x60 en M8x32), isolerende afstandhouders en kegelveren. U heeft een platte schroevendraaier nodig om de afdekkingen van de tv te verwijderen en een waterpas voor de installatie.

Hoe stel ik de kantelhoek van de beugel in?

De hoek kan worden ingesteld van 0° tot 20° in stappen van 5°. Om de hoek te wijzigen, verplaatst u de bevestigingspositie van de meegeleverde riem. De positie 'zonder kanteling' heeft geen riem nodig. Bewaar de bevestigingsschroeven voor latere aanpassingen.

Wat is de minimale afstand rondom de tv?

Er moet een ruimte van minimaal 10 cm worden vrijgehouden boven, aan de zijkanten en onder de tv, evenals tussen het achterpaneel en de muur. Dit zorgt voor voldoende ventilatie en voorkomt oververhitting.

Kan ik deze beugel gebruiken met een tv van een ander merk?

Deze beugel is speciaal ontworpen voor Panasonic plasma-tv's. Gebruik met andere merken wordt niet aanbevolen omdat de bevestigingspunten en het gewicht mogelijk niet overeenkomen, wat een valrisico oplevert.

Hoe reinig ik de muurbeugel?

Gebruik een zachte, droge doek. Indien nodig kan een licht vochtige doek met een neutrale zeepoplossing worden gebruikt. Vermijd oplosmiddelen, verdunners of huishoudelijke was, omdat deze de coating kunnen beschadigen. Plaats geen plakband of stickers.

Wat te doen als de muur niet stevig genoeg is?

Het is noodzakelijk om de stevigheid van de muur op de zes bevestigingspunten te controleren. Als de weerstand onvoldoende is, versterk deze punten dan vóór installatie. Een houten muur vereist geschikte schroeven om barsten te voorkomen. Bij twijfel raadpleeg een professional.

Hoe verwijder ik de tv van de beugel?

Verwijder eerst de rode schroeven van het open-/sluitmechanisme aan de zijkanten van de montageplaat. Til vervolgens de tv iets op terwijl u deze naar u toe trekt. Wanneer de isolerende afstandhouders zijn losgekomen, til dan wat meer op om de tv los te maken.

Waar vind ik de exacte afmetingen van de beugel om gaten in de muur te boren?

De boorafmetingen staan in het maatschema van de muurmontageplaat (pagina's 46-50 van de handleiding). Gebruik deze maten om de zes bevestigingsschroeven te positioneren. Als u de handleiding niet heeft, neem dan contact op met de Panasonic-klantenservice.

GEBRUIKSAANWIJZING TYWK42PR4W PANASONIC

Veiligheidsmaatregelen

Waarschuwing

Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmaschem vallen, waardoor letsel kan worden veroorzaakt.

De montage en aansluitingen mogen uitsluitend door een vakkundige installateur worden uitgevoerd.

Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.

Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

• Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

• Als de montageplaat niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Let op

Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

• Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken.

Gebruik geen andere televisies dan in de catalogus staan aangegeven.

• Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd raakt, hetgeen tot verwondingen kan leiden.

Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

• Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.

Monteer de plasmatelevisie niet boven, of aan de zijkant gericht, of ondersteboven.

• Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.

Houd minimaal 10 cm ruimte vrij aan de boven-, onder- en zijkant van de plasmatelevisie en laat voldoende ruimte vrij tussen het achterpaneel en de muur.

• De plasmatelevisie heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan de onderkant en de zijkant. Afdekking van deze openingen kan resulteren in brand.

Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.

• Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Bevestig de bevestigingsschroeven en het netsnoer op zo'n manier dat ze geen contact maken met onderdelen in de muur.

• Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

• De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg.

Verwijder het product als u het niet langer gebruikt.

• Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst. 2) Als het toestel zeer vuil is, reinigt u het met water waaraan een kleine hoeveelheid neutraal schoonmaakmiddel is toegevoegd en veegt u het vervolgens met een droge doek af. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.) 3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.) 4) Ga bij de installatie voorzichtig te werk, want door schokken kunnen scheuren in het plasmascherm ontstaan.

Let op:

Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 46-50). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel worden met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

TY-WK42PR4W Muurbevestigingssteun (met verstelbare montagehoek)

A Muurbevestigingssteun (1) D		Inbussleutel (bijgeleverd gereedschap)(1)
		E Bevestigungsschroeven (2) M5x35
B Isolatiebussen (4)	C Getande veerklemen (4)	F Inbusschroeven (4) M8x60
		G Inbusschroeven (4) M8x32

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

♣ De installatie- en verwijderingswerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden. Als de bevestigingssteun niet correct wordt geïnstalleerd of verwijderd, bestaat de kans dat het plasmascherm valt en letsel veroorzaakt. ♣ De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen. ♠ Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders.
• Op plaatsen waar de apparatuur wordt blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen die magnetische straling, waterdamp of roet afgeven. Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.
• Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen.

Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.

Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert. Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie. Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan 40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg. Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens het monteren en opstellen. Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid. Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden. Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken.

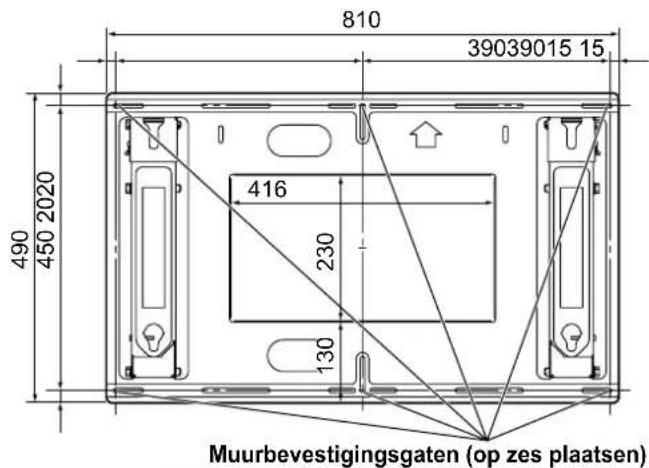

1. Controleer of de montageplaats sterk genoeg is.

(1) Het gewicht van de muurbevestigingssteun is ongeveer 10 kg. Zie voor het gewicht van de plasmatelevisie die aan de muurbevestigingssteun worden gemonteerd, de handleiding voor de plasmatelevisie. (2) Controleer de sterkte van de muur op de zes bevestigingsplaatsen aangegeven in de afbeelding van de muurbevestigingssteun (rechts hiernaast) en zorg indien nodig voor extra versterking als de muur het gewicht niet kan dragen.

Opmerkingen

• Er zijn 16 gaten in de muurbevestigingssteun. Als de wand van hout is en voldoende versterking niet mogelijk is op de zes plaatsen aangegeven in de afbeelding rechts hiernaast, kunt u de reservegaten gebruiken. Houd er rekening mee dat bij sommige wanden barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht. Zie de tekening met de buitenafmetingen (pagina 46-50) voor de gedetailleerde maten voor het bevestigen van de plasmatelevisie.
• Bevestig of plaats niets anders dan het plasma-tv-toestel op de bevestigingssteun.

Eenheid: mm * Breng hier schroeven aan en draai deze stevig vast.

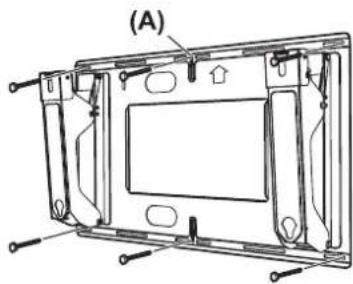

2. Bevestig de muurbevestigingssteun aan de muur.

(1) Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun naar boven wijzen. (2) Maak eerst de schroef in het middelste gat (A) aan de bovenkant vast. (3) Gebruik een waterpas om de steun precies recht te hangen en maak daarna de schroeven op de vijf resterende plaatsen vast.

Opmerkingen

• Als de wand van materiaal zoals beton is, en bouten en moeren van tevoren in de muur moeten worden vastgezet, kunt u de plaats van de gaten bepalen door middel van de muurbevestigingssteun zelf, of u kunt de plaats van de gaten berekenen uitgaande van de tekening van de afmetingen en vervolgens de bouten of moeren met een nominale diameter van 6 mm in de wand vastzetten. Zet bouten zo in de wand vast dat zij 10 tot 15 mm uitsteken.
• Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal waarop u de beugel monteert.
• Schroef de steun altijd stevig vast op meer dan 6 plaatsen.

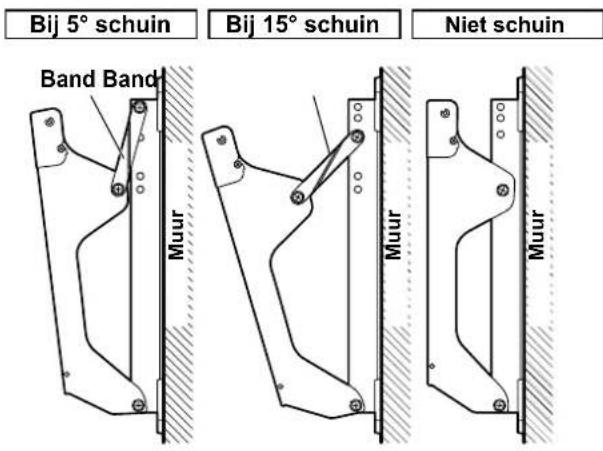

3. Bepaal de montagehoek van de muurbevestigingssteun.

De montagehoek van de muurbevestigingssteun kan worden ingesteld tussen "niet schuin" en "20° schuin" in 5 stappen van telkens 5°. Bij het verlaten van de fabriek is de steun ingesteld op 5°. Om de hoek te veranderen, verandert u de bevestigingspositie van de band.

Opmerking

• De band is niet nodig voor de 'niet-schuine' stand. Bewaar de band en de bevestigingsschroeven op een veilige plaats (omdat u ze nog nodig zult hebben voor de schuine standen). Schroef de bout goed vast (volgens onderstaande schroefkracht). (11 - 13 N·m)

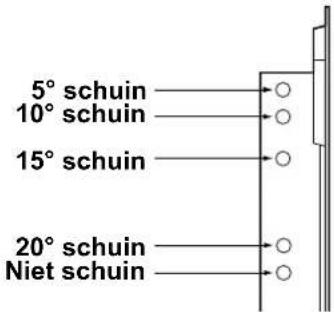

Gaten voor de afstelling van de montagehoek

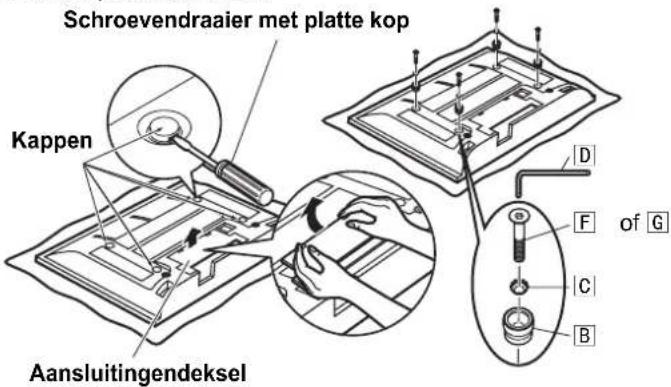

4. Bevestig de isolatiebussen aan de plasmatelevisie.

(1) Leg de plasmatelevisie met het scherm naar beneden gekeerd op een deken of een andere zachte ondergrond die vlak en schoon is en volg dan de onderstaande aanwijzingen. (2) Verwijder de aansluitingendeksel (indien aanwezig) van de plasmatelevisie. (3) Verwijder met een platte schroevendraaier de vier kappen van de plasmatelevisie.

Opmerking

• Bewaar het verwijderde aansluitingendeksel en de kappen zorgvuldig. (U hebt deze onderdelen weer nodig indien de speciale standaard of de niet-geïntegreerde standaard wordt gebruikt.) (4) Monteer de bijgeleverde inbusschroeven | of G, de getande veerklemmen en de isolatiebussen [B] (elk 4 stuks) met de bijgeleverde inbussleutel [D] in de gaten waar de kappen zijn verwijderd. (Zie de afbeelding rechts hiernaast.)

Raadpleeg pagina 46-50 voor informatie over de keuze van inbusbouten met plat verzonken kop [F] of G

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(3-4 N·m)

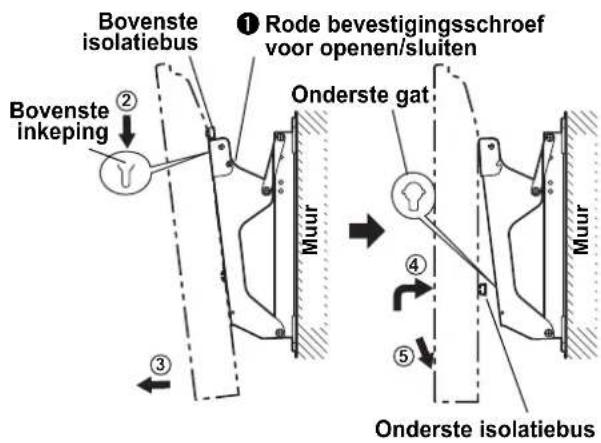

5. Monteer de plasmatelevisie aan de muurbevestigingssteun en sluit de bedrading aan.

(1) Verwijder de rode bevestigingsschroeven voor openen/sluiten (1 aan de linker- en de rechterkant) ①. (2) Haak de isolatiebussen aan de bovenkant van de plasmatelevisie over de inkepingen in de steun en hang de plasmatelevisie aan de steun op. (3) Trek de plasmatelevisie naar voren zoals aangegeven in de afbeelding rechts hiernaast en sluit de bedrading aan. (4) Nadat het aansluiten klaar is, tilt u de plasmatelevisie een stukje omhoog en steekt dan de isolatiebussen die links achter zitten in de gaten aan de onderkant van de muurbevestigingssteun. (5) Laat de plasmatelevisie op zijn plaats zakken.

Let op

• Als de plasmatelevisie te hoog wordt opgetild, kan deze loskomen van de bovenkant van de steun.

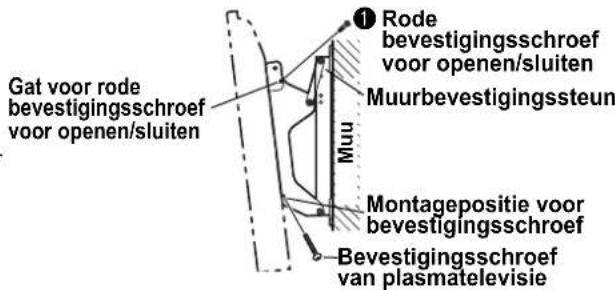

6. Maak de plasmatelevisie vast.

(1) Monteer de bijgeleverde bevestigingsschroeven in de aangegeven gaten aan de zijkant van de muurbevestigingssteun (links en rechts). (2) Breng de rode bevestigingsschroeven voor openen/sluiten (1 voor de linker- en de rechterkant) ① weer stevig in de aangegeven gaten aan de zijkant van de muurbevestigingssteun aan.

Schroef de bout goed vast (volgens onderstaande schroefkracht).

(1.2-1.5 N·m)

Opmerking

• Monteer altijd de bevestigingsschroeven aan de linker- en de rechterkant om te voorkomen dat de plasmatelevisie per ongeluk van de muurbevestigingssteun loskomt.

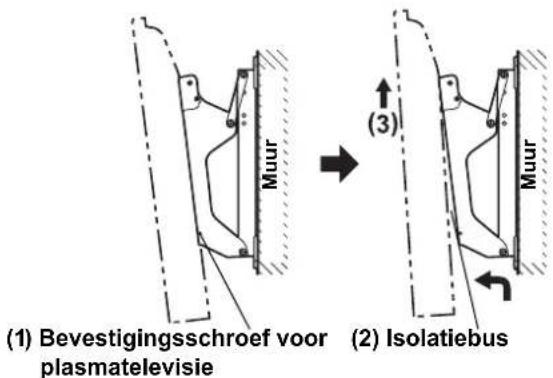

7. Verwijder de plasmatelevisie desgewenst als volgt.

(1) Verwijder de bevestigingsschroeven (1 aan de linker- en de rechterkant) die in de zijkanten van de muurbevestigingssteun zijn aangebracht. (2) Til de onderkant van de plasmatelevisie omhoog en trek het scherm naar u toe. (3) Als de onderste isolatiebussen vrij zijn, tilt u de plasmatelevisie verder omhoog.
