TYWK42PR4W - Wandhalterung PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Schwenkbare Wandhalterung für Plasmafernseher
Marke	Panasonic
Modell	TYWK42PR4W
Abmessungen (nur Halterung)	Ca. 700 x 400 x 60 mm (B x H x T)
Gewicht der Halterung	Ca. 10 kg
Neigungswinkel	0° bis 20° (in 5°-Schritten einstellbar)
Material	Robuster Stahl (Schätzung)
Kompatibilität	Panasonic Plasmafernseher (spezifische Modelle, siehe Anleitung)
Wandbefestigung	Mindestens 6 Schrauben (Nenndurchmesser 6 mm) auf einer festen senkrechten Wand
Abstand zur Wand	Mindestens 10 cm Freiraum um den Fernseher herum
Maximales unterstütztes Gewicht	Siehe Handbuch des Fernsehers (Schätzung: bis zu 50 kg)
Packungsinhalt	Befestigungsplatte (1), Isolierabstandshalter (4), Fächerscheiben (4), Inbusschlüssel (1), Befestigungsschrauben (2 M5x35), Innensechskantschrauben (4 M8x60, 4 M8x32)
Installation	Durch einen qualifizierten Techniker zwingend erforderlich
Sicherheit	Lüftungsschlitze nicht blockieren; Hitze, Feuchtigkeit, Staub vermeiden; nicht auf nicht senkrechter Oberfläche montieren
Pflege und Reinigung	Weiches, trockenes Tuch; bei Bedarf neutrales Reinigungsmittel; Lösungsmittel, Verdünner, Wachs vermeiden
Garantie	Standard Panasonic (siehe Bedingungen)
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich; Installation/Demontage durch Fachmann empfohlen

Häufig gestellte Fragen - TYWK42PR4W PANASONIC

Was ist das maximale Gewicht des Fernsehers, das diese Halterung tragen kann?

Das genaue Gewicht des Fernsehers ist im Handbuch des Fernsehers zu überprüfen. Die Halterung selbst wiegt ca. 10 kg und ist für Panasonic Plasmafernseher ausgelegt. Im Allgemeinen trägt dieser Halterungstyp bis zu ca. 50 kg, aber es ist zwingend erforderlich, die Spezifikationen Ihres Fernsehers zu beachten.

Kann ich diese Halterung selbst installieren?

Nein, die Installation muss von einem qualifizierten Techniker durchgeführt werden. Eine falsche Installation kann zum Herunterfallen des Fernsehers und zu schweren Verletzungen führen. Panasonic übernimmt keine Haftung für Schäden, die durch eine nicht fachgerechte Installation entstehen.

Welche Werkzeuge werden mit der Halterung geliefert?

Das Kit enthält einen Inbusschlüssel, Befestigungsschrauben (M5x35), Innensechskantschrauben (M8x60 und M8x32), Isolierabstandshalter und Fächerscheiben. Sie benötigen einen Schlitzschraubendreher, um die Abdeckungen des Fernsehers zu entfernen, und eine Wasserwaage für die Installation.

Wie stelle ich den Neigungswinkel der Halterung ein?

Der Winkel kann von 0° bis 20° in 5°-Schritten eingestellt werden. Um den Winkel zu ändern, verschieben Sie die Befestigungsposition des mitgelieferten Gurts. Die Position 'ohne Neigung' benötigt keinen Gurt. Bewahren Sie die Befestigungsschrauben für eine spätere Einstellung auf.

Welcher Mindestabstand ist um den Fernseher einzuhalten?

Es ist ein Freiraum von mindestens 10 cm oben, an den Seiten und unterhalb des Fernsehers sowie zwischen der Rückseite und der Wand einzuhalten. Dies ermöglicht eine ausreichende Belüftung und verhindert Überhitzung.

Kann ich diese Halterung mit einem Fernseher einer anderen Marke verwenden?

Diese Halterung ist speziell für Panasonic Plasmafernseher konzipiert. Die Verwendung mit anderen Marken wird nicht empfohlen, da die Befestigungspunkte und das Gewicht möglicherweise nicht übereinstimmen, was ein Herunterfallenrisiko darstellt.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch. Bei Bedarf kann ein leicht mit einer neutralen Reinigungslösung getränktes Tuch verwendet werden. Vermeiden Sie Lösungsmittel, Verdünner oder Haushaltswachse, die die Beschichtung beschädigen könnten. Kleben Sie kein Klebeband oder Aufkleber auf.

Was tun, wenn die Wand nicht fest genug ist?

Es ist zwingend erforderlich, die Festigkeit der Wand an den sechs Befestigungspunkten zu überprüfen. Wenn die Widerstandsfähigkeit nicht ausreicht, verstärken Sie diese Punkte vor der Installation. Eine Holzwand erfordert geeignete Schrauben, um Rissbildung zu vermeiden. Im Zweifelsfall einen Fachmann konsultieren.

Wie entferne ich den Fernseher von der Halterung?

Entfernen Sie zuerst die roten Schrauben der Öffnungs-/Schließvorrichtung an den Seiten der Befestigungsplatte. Heben Sie dann den Fernseher leicht an, während Sie ihn zu sich ziehen. Wenn die Isolierabstandshalter freigegeben sind, heben Sie etwas mehr an, um den Fernseher zu lösen.

Wo finde ich die genauen Abmessungen der Halterung zum Bohren in die Wand?

Die Bohrabmessungen sind in der Maßzeichnung der Wandbefestigungsplatte angegeben (Seiten 46-50 des Handbuchs). Verwenden Sie diese Maße, um die sechs Befestigungsschrauben zu positionieren. Wenn Sie das Handbuch nicht haben, wenden Sie sich an den Panasonic Kundendienst.

BEDIENUNGSANLEITUNG TYWK42PR4W PANASONIC

Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

• Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen.

Das Anbringen und die Verbindung der Geräte sollte immer von einer für die Installation qualifizierten Person ausgeführt werden.

Falsches Zubehör kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen.

Aus Sicherheitsgründen soll die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen.

Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht tragen kann.

• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen.

Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Vorsicht

Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann der Plasma-Fernseher beschädigt und Feuer oder elektrischer Schlag verursacht werden.

Nicht für Fernseher verwenden, die nicht in diesem Katalog aufgeführt sind.

• Anderenfalls kann das Gerät herunterfallen und darauf beschädigt werden oder Verletzungen verursachen.

Das Anbringen oder Abnehmen des Plasma-Fernsehers muss immer von mindestens zwei Personen ausgeführt werden.

• Der Plasma-Fernseher kann herunterfallen und Verletzungen verursachen.

Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasma-Fernseher ein Wärmestau entstehen und Feuer verursachen.

Um den Plasma-Fernseher sollte mindestens ein Abstand von 10 cm nach oben und auf der rechten Seite, mindestens 10 cm auf der linken Seite, mindestens 10 cm auf der Unterseite, zwischen der Rückwand des Displays und der Wand muss ein Freiraum eingehalten werden.

• Der Plasma-Fernseher ist mit Luftaustrittsöffnungen auf der Oberseite und Lufteintrittsöffnungen auf der Unterseite und Rückseite ausgestattet. Das Abdecken dieser Öffnungen kann Feuer verursachen.

Gehen Sie zur Installation des Plasma-Fernsehers ausschließlich wie in dieser Anleitung beschrieben vor: Die Installation darf auf keine andere Weise ausgeführt werden.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Achten Sie bei der Installation darauf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag.

Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann der Plasma-Fernseher von der Wand herunterfallen und Verletzungen verursachen.

Die Deckenhalterung demontieren, wenn sie nicht mehr verwendet werden soll.

• Anderenfalls kann die Halterung herunterfallen und Verletzungen verursachen.

Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsort des Plasma-Fernsehers sollte sorgfältig ausgesucht werden, weil das Gehäuse sich aufgrund von Lichtstrahlen oder Wärme verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Nähe eines Heizgerätes aufgestellt wird. 2) Wischen Sie das Display zum Reinigen mit einem weichen, trockenen Tuch (aus Baumwolle oder Flanell) ab. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstüchern muss die Anwendungsanleitung des Tuchs beachtet werden.) 3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden. Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.) 4) Gehen Sie bei der Montage vorsichtig vor, da Stöße zu 'Bildschirmrissen' am Plasma-Fernsehgerät führen können.

Vorsicht:

Diese Halterung ist ausschließlich für Plasma-Fernsehermodelle der Marke Panasonic vorgesehen (siehe Seite 46-50).

Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFÜHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich

Todesfall, die auf unsachgemäße Installation oder falsche Handhabung zurückzuführen sind.

TY-WK42PR4W Wandhalterung (Typ mit einstellbarem Winkel)

A Wandhalterung (1)		D Sechskant-Schraubschlüssel (mitgeliefertes Werkzeug) (1)
		E Befestigungsschrauben (2) M5x35
B Abstandhalter (4) C	Gezahnte Unterlegscheiben (4) F	Sechskantkopf-Schrauben (4) M8x60
		G Sechskantkopf-Schrauben (4) M8x32

Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

Montage und Demontage dürfen nur von einem Fachmann ausgeführt werden. Bei fehlerhafter Montage oder Demontage kann das Gerät herunterfallen und Verletzungen verursachen. Die Halterung für die Wandbefestigung wird für das Anbringen eines Plasma-Fernsehers an einer vertikalen Wand verwendet. Die Halterung sollte nur für die Befestigung an einer vertikalen Wand verwendet werden. Zur Sicherstellung der richtigen Funktion des Plasma-Fernsehers und zur Vermeidung von Problemen sollte es nicht an den folgenden Orten aufgestellt werden.

• In der Höhe von Sprinkleranlagen oder Feuer-/Rauchdetektoren. An Orten, an denen Vibrationen oder Stöße auftreten können.
• In der Höhe von Hochspannungsleitungen oder Stromversorgungsanlagen.
• Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß.
• An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird. An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann.

Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen. Verwenden Sie gängige Schrauben mit einem Nenndurchmesser von 6 mm, die zum Wandmaterial (Holz, Stahlrahmen, Beton usw.) passen, an dem Sie die Halterung anbringen. Die für den Plasma-Fernseher verwendete Steckdose sollte leicht erreichbar sein. Stellen Sie einen ausreichenden Luftfluss sicher, damit die Umgebungstemperatur des Gerätes 40 °C nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärmestau im Plasma-Fernseher kommen, wodurch Fehlfunktionen auftreten können. Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit der Plasma-Fernseher und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden. Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder zu locker noch zu fest angezogen werden. Achten Sie auf die Sicherheit in Ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten durchführen oder sich bei diesen Arbeiten bewegen. Installieren Sie den Plasma-Fernseher auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen), die starke Wärme abgeben.

Andernfalls können sich Kunststoffteile des Gehäuses verziehen oder beschädigt werden.

1. Stellen Sie die Festigkeit des vorgesehenen Befestigungsortes sicher.

(1) Das Gewicht der Wandhalterung beträgt etwa 10 kg. Das Gewicht des an der Wandhalterung angebrachten Plasma-Fernsehers finden Sie im Handbuch zum Plasma-Fernseher. (2) Die Festigkeit der Wand an den sechs Befestigungsstellen unter Beachtung der Abmessungen der Wandhalterung (Abbildung rechts) prüfen und eventuell verstärken, wenn die Festigkeit nicht ausreichend ist.

Hinweise

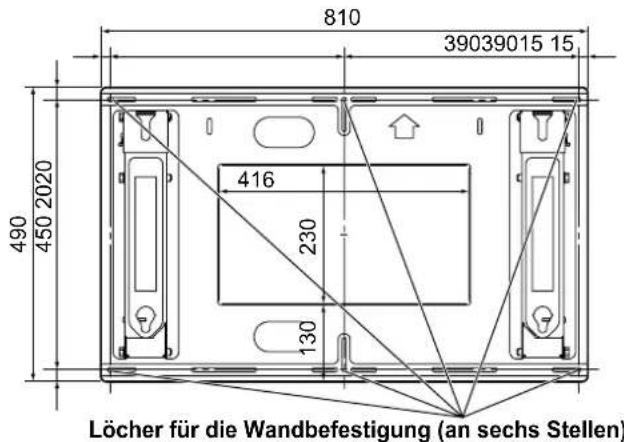

Die Wandhalterung hat 16 Löcher. Wenn die Wand aus Holz ist und die gewünschte Festigkeit nicht durch eine Befestigung an den sechs Punkten erzielt werden kann, können entsprechend weitere Löcher für die Befestigung verwendet werden. Vorsicht ist jedoch geboten, weil die Wand einreißen kann, wenn zu viele Schrauben zu nahe beieinander angebracht werden. - Für die Abmessungen zum Anbringen des Plasma-Fernsehers siehe die Zeichnungen mit den externen Abmessungen (Seite 46-50). - Bringen Sie nichts anderes als das Plasma-Fernsehgerät an oder auf der Halterung an.

Einheit: mm * Stellen Sie sicher, dass die Schrauben fest angezogen sind.

2. Anbringen der Wandhalterung an der Wand.

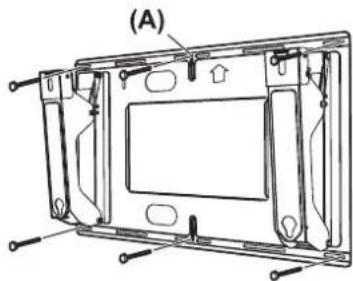

(1) Die Halterung mit den Pfeilmarkierungen auf der Wandhalterung nach oben weisend anbringen. (2) Zuerst die Schraube in die mittlere obere Öffnung (A) einschrauben. (3) Die Halterung mit einer Wasserwaage ausrichten und dann die Schrauben an den verbleibenden fünf Stellen befestigen.

Vorsicht

• Wenn die Wände aus einem Material wie Beton bestehen und Schrauben oder Muttern vorher eingebaut werden müssen, bestimmen Sie die Positionen der Löscher mit der Wandhalterung oder berechnen Sie die Positionen für die Löscher gemäß der Maßstabszeichnung und setzen Sie dann Schrauben bzw. Muttern mit einem Nenndurchmesser von 6 mm ein. Eingebettete Schrauben sollen bis zu 15 mm aus der Wand hervorstehen.
• Verwenden Sie gängige Schrauben mit einem Nenndurchmesser von 6 mm, die dem Wandmaterial angemessen sind, an dem Sie die Halterung anbringen.
• Immer an 6 Punkten fest mit einer Schraube sichern.

3. Winkeleinstellung der Wandhalterung.

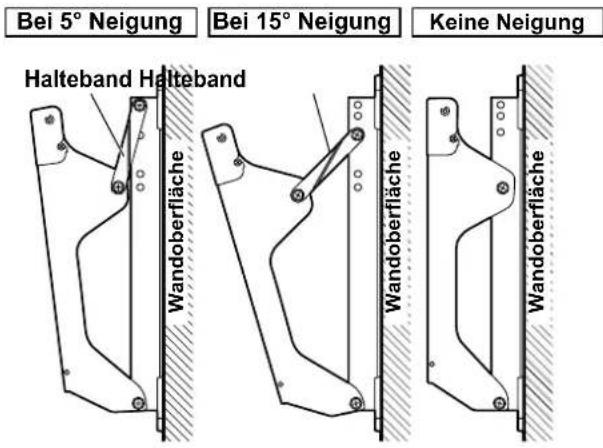

Der Winkel der Wandhalterung kann von "Keine Neigung" bis 20° Neigung in fünf Stufen mit Abständen von 5° eingestellt werden. Die Halterung ist bei Auslieferung ab Werk auf 5° eingestellt. Zum Ändern des Winkels die Befestigungsposition des Haltebands ändern.

Hinweis

• Das Halteband ist für die Einstellung "Keine Neigung" nicht erforderlich. Bewahren Sie das Halteband und die Befestigungsschrauben gut auf (da sie für die geneigten Einstellungen benötigt werden).

Die Schraube ist auf das nachstehend angegebene Drehmoment anzuziehen. (11 - 13 N·m)

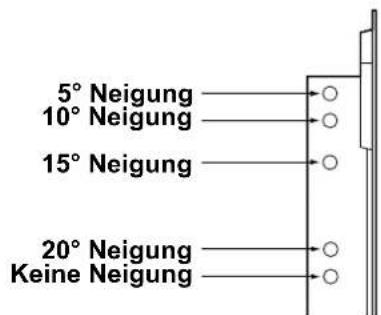

Positionen für die Winkeleinstellung

4. Die Abstandhalter am Plasma-Fernseher anbringen.

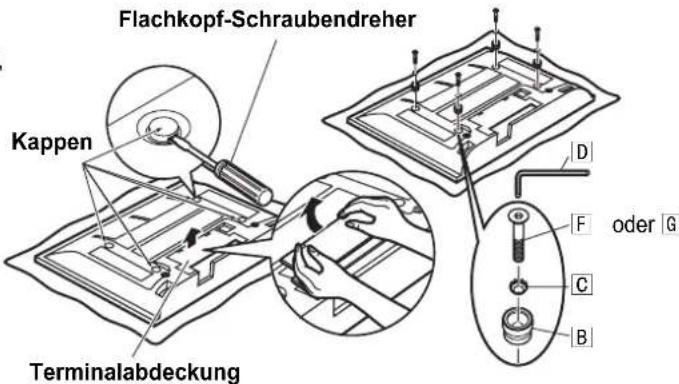

(1) Legen Sie den Plasma-Fernseher mit der Bildschirmseite nach unten weisend auf eine Decke oder ein weiches Tuch, das sauber ist und keine Verschmutzungen aufweist. Dann gehen Sie folgendermaßen vor. (2) Nehmen Sie die Anschlussklemmenabdeckungen (wenn angebracht) vom Plasma-Fernseher ab. (3) Mit einem Flachkopf-Schraubendreher die Kappen (4 Stück) vom Plasma-Fernseher entfernen.

Vorsicht

Die entfernte Terminalabdeckung und die Kappen an einem sicheren Ort aufbewahren. (Sie werden später erneut benötigt, wenn das Plasma-Fernseher auf dem Ständer für besondere Zwecke oder auf dem Einzelständer aufgestellt wird.) (4) Die mitgelieferten Sechskantkopf-Schrauben F oder G, die gezahnten Unterlegscheiben C und die Abstandhalter B (4 Sätze) in die Löcher einsetzen, von denen die Kappen entfernt wurden, und mit dem mitgelieferten Sechskant-Schraubenschlüssel D befestigen. (Siehe rechte Abbildung.) Einzelheiten zur Wahl zwischen den Sechskantkopf-Schrauben F oder G finden Sie auf Seite 46-50.

Die Schraube ist auf das nachstehend angegebene Drehmoment anzuziehen. (3 - 4 N·m)

5. Anbringen des Plasma-Fernsehers an der Wandhalterung und Anschluss von Geräten.

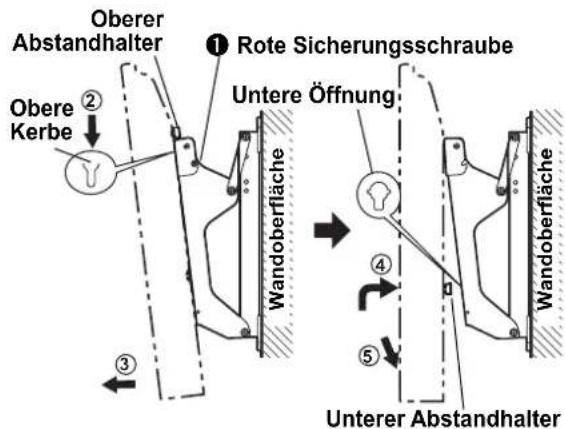

(1) Die roten Schrauben für die Sicherung (je eine auf der linken und rechten Seite) ① entfernen. (2) Die Abstandhalter auf der Oberseite des Plasma-Fernsehers in die Kerbe auf der Oberseite der Wandhalterung einsetzen und den Plasma-Fernseher in die Halterung hängen. (3) Den Plasma-Fernseher wie in der rechten Abbildung gezeigt nach vorne ziehen und die Kabel anschließen. (4) Nach Beendigung der Verkabelung den Plasma-Fernseher leicht anheben und die unteren Abstandhalter auf der Rückseite in die Öffnungen auf der Unterseite der Wandhalterung einsetzen. (5) Den Plasma-Fernseher nach unten in die Halterung absenken.

Vorsicht

• Wenn der Plasma-Fernseher zu stark angehoben wird, besteht die Gefahr, dass er aus den oberen Halterungskerben ausrastet.

6. Anbringen des Plasma-Fernsehers.

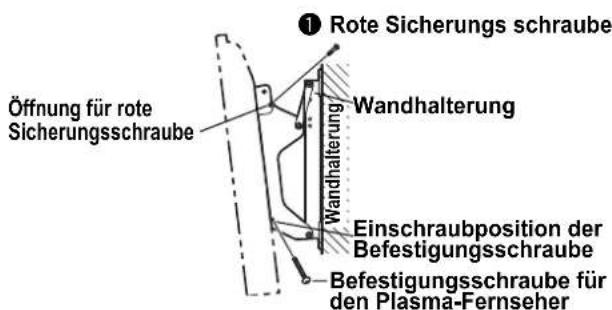

(1) Drehen Sie die Befestigungsschrauben in den angezeigten Öffnungen auf den Seiten der Wandhalterung (links und rechts) ein. (2) Drehen Sie die roten Schrauben der Sicherung (je eine auf der linken und rechten Seite) in die gezeigten Öffnungen auf den Seiten der Wandhalterung fest ein.

Die Schraube ist auf das nachstehend angegebene Drehmoment anzuziehen.

(1.2-1.5 N·m)

Hinweis

• Stellen Sie sicher, dass die Befestigungsschrauben links und rechts fest angezogen sind, damit sich der Plasma-Fernseher nicht aus der Wandhalterung löst.

7. Abnehmen des Plasma-Fernsehers.

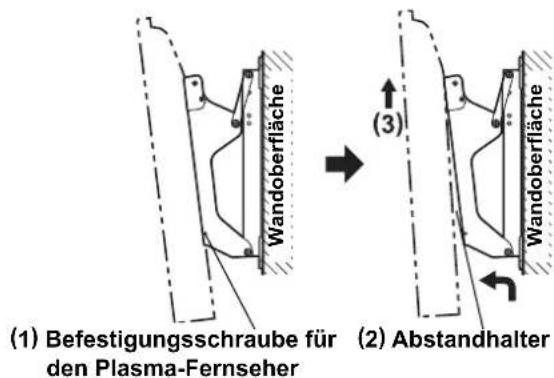

(1) Die Befestigungsschrauben auf den Seiten der Wandhalterung entfernen (jeweils eine auf der linken und rechten Seite). (2) Den Plasma-Fernseher auf der Unterseite anheben und nach vorne ziehen. (3) Wenn die unteren Abstandhalter frei kommen, den Plasma-Fernseher anheben.

Tabelle mit externen Abmessungen

Tabelle mit externen Abmessungen

Tabelle mit externen Abmessungen
