Тип продукту	Поворотний настінний кронштейн для плазмового телевізора
Бренд	Panasonic
Модель	TYWK42PR4W
Розміри (тільки кронштейн)	Прибл. 700 x 400 x 60 мм (Д x В x Г)
Вага кронштейна	Приблизно 10 кг
Кут нахилу	0° до 20° (регулюється з кроком 5°)
Матеріал	Міцна сталь (приблизно)
Сумісність	Плазмові телевізори Panasonic (конкретні моделі, див. інструкцію)
Настінне кріплення	Щонайменше 6 гвинтів (номінальний діаметр 6 мм) на міцну вертикальну стіну
Відстань до стіни	Вільний простір щонайменше 10 см навколо телевізора
Максимальна підтримувана вага	Зверніться до посібника телевізора (приблизно: до 50 кг)
Вміст упаковки	Кріпильна пластина (1), ізоляційні прокладки (4), шайби-віяла (4), шестигранний ключ (1), кріпильні гвинти (2 M5x35), гвинти з внутрішнім шестигранником (4 M8x60, 4 M8x32)
Встановлення	Обов'язково кваліфікованим фахівцем
Безпека	Не закривати вентиляційні отвори; уникати тепла, вологи, пилу; не встановлювати на невертикальну поверхню
Догляд та очищення	М'яка суха ганчірка; нейтральний миючий засіб за потреби; уникати розчинників, розріджувачів, воску
Гарантія	Стандартна Panasonic (див. умови)
Ремонтопридатність	Запасні частини доступні від виробника; встановлення/зняття рекомендовано професіоналом

Часті запитання - TYWK42PR4W PANASONIC

Яка максимальна вага телевізора, яку може витримати цей кронштейн?

Точна вага телевізора має бути перевірена в посібнику телевізора. Сам кронштейн важить приблизно 10 кг і призначений для плазмових телевізорів Panasonic. Загалом, такий тип кронштейна витримує до приблизно 50 кг, але обов'язково зверніться до специфікацій вашого телевізора.

Чи можу я встановити цей кронштейн самостійно?

Ні, встановлення повинен виконувати кваліфікований фахівець. Неправильне встановлення може призвести до падіння телевізора та серйозних травм. Panasonic не несе відповідальності за пошкодження, спричинені непрофесійним встановленням.

Які інструменти постачаються з кронштейном?

Комплект містить шестигранний ключ, кріпильні гвинти (M5x35), гвинти з внутрішнім шестигранником (M8x60 та M8x32), ізоляційні прокладки та шайби-віяла. Вам знадобиться плоска викрутка для зняття кришок телевізора та рівень для встановлення.

Як відрегулювати кут нахилу кронштейна?

Кут можна регулювати від 0° до 20° з кроком 5°. Щоб змінити кут, перемістіть точку кріплення наданого ременя. Положення 'без нахилу' не потребує ременя. Зберігайте кріпильні гвинти для подальшого регулювання.

Яка мінімальна відстань навколо телевізора?

Необхідно залишити щонайменше 10 см зверху, з боків та знизу телевізора, а також між задньою панеллю та стіною. Це забезпечує належну вентиляцію та запобігає перегріву.

Чи можу я використовувати цей кронштейн з телевізором іншої марки?

Цей кронштейн спеціально розроблений для плазмових телевізорів Panasonic. Використання з іншими марками не рекомендується, оскільки точки кріплення та вага можуть не відповідати, що створює ризик падіння.

Як чистити настінний кронштейн?

Використовуйте м'яку суху ганчірку. За потреби можна використовувати ганчірку, злегка змочену розчином нейтрального миючого засобу. Уникайте розчинників, розріджувачів або побутових восків, які можуть пошкодити покриття. Не наклеюйте скотч або наклейки.

Що робити, якщо стіна недостатньо міцна?

Обов'язково перевірте міцність стіни в шести точках кріплення. Якщо міцність недостатня, посиліть ці точки перед встановленням. Дерев'яна стіна потребує спеціальних гвинтів, щоб уникнути розтріскування. У разі сумнівів зверніться до фахівця.

Як зняти телевізор з кронштейна?

Спочатку викрутіть червоні гвинти механізму відкривання/закривання, розташовані з боків кріпильної пластини. Потім злегка підніміть телевізор, одночасно тягнучи його на себе. Коли ізоляційні прокладки звільняться, підніміть ще трохи, щоб зняти телевізор.

Де знайти точні розміри кронштейна для свердління стіни?

Розміри для свердління вказані на схемі розмірів кріпильної пластини до стіни (сторінки 46-50 посібника). Використовуйте ці вимірювання для розташування шести кріпильних гвинтів. Якщо у вас немає посібника, зверніться до служби підтримки Panasonic.

ПОСІБНИК КОРИСТУВАЧА TYWK42PR4W PANASONIC

(Для моделі i3 можливістю регулювання кута нахилу)

A HačtiHný kρoHsTe'H (1)		D TopceBný klnOy (dódaεTbCry) (1)
		E ΓBVHTn dIy φιKcaZi (2) M5x35
B l3ɔJpaɪzni npoklədkn (4)	C YbɪrHyTi 3y6chTi 7aɪ6b (4)	F ΓBVHTn i3 3aɪJIbʌpeHnʌm πɪd шeCTnɪrpɑnHnɪ KlnOy (4) M8x60
		G ΓBVHTn i3 3aɪJIbʌpeHnʌm πɪd шeCTnɪrpɑnHnɪ KlnOy (4) M8x32

Застережні заходи під час монтажу настінного кронштейна

Усі роботи з встановлення та демонтажу повинні виконувати кваліфіковані спеціалісти. Якщо пристрій не буде встановлено або демонтовано належним чином, він може впасти та завдати травм. Настінний кронштейн використовується тільки для закріплення плазмових телевізорів на вертикальні стіни. Кронштейн дозволяється монтувати лише на вертикальні стіни. Забезпечте належне функціонування плазмової панелі та запобігти виникненню несправностей, не слід встановлювати телевізор у таких місцях:

- Поблизу розпилювачів або пожежних/димових детекторів, високий рівень вібрації через вібрацію або потоки повітря - Поблизу високовольтних дротів або динамічних блоків живлення - Поблизу джерел магнітного поля, тепла, пари або вологи, які можуть впливати на роботу, або в місцях, де можуть утворюватися краплі конденсату від високої вологості або іншого забруднення.

Під час монтажу використовуйте метод кріплення, який найбільше відповідає структурі та матеріалу поверхні, на яку встановлюватимете кронштейн. Використовуйте наявні гвинти з номінальним діаметром 6 мм, які відповідають матеріалу стіни, до якої кріпиться кронштейн (дерево, сталева конструкція, бетон тощо). Шнур живлення плазмового телевізора повинен легко діставати до електричної розетки. Слід забезпечити нормальну вентиляцію, щоб температура у приміщенні, де знаходиться плазмовий телевізор, не перевищувала 40°C. Розстеліть килим або тканину на підлозі для того, щоб під час складання та монтажу пристрій і підлога не пошкоджувалися. Закручування деталей не затягуйте занадто сильно, але і не допускайте недостатнього затягування. Під час виконання робіт зі складання, монтажу або при пересуванні приділіть особливу увагу безпеці робочого місця. Не можна монтувати плазмовий телевізор безпосередньо під освітлювальними приладами (такими як токові світильники, прожектори або галогенні лампи), оскільки це зазвичай впливає на велику кількість тепла.

1. Перевірка міцності місця, вибраного для монтажу.

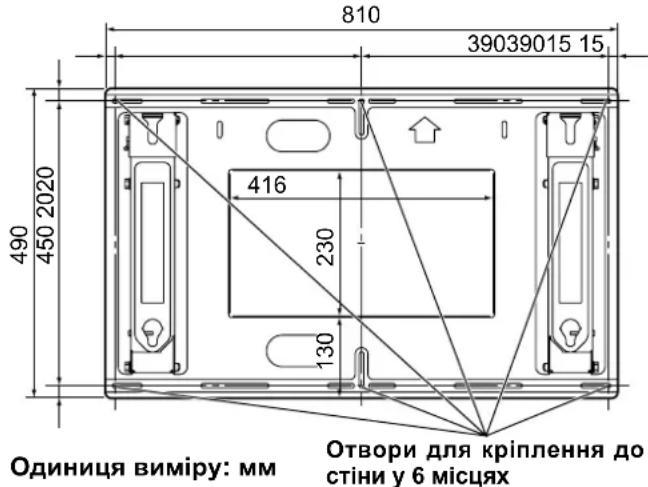

(1) Вага настінного кронштейна становить приблизно 10 кг. Вагу плазмового телевізора, який кріпиться на настінний кронштейн, можна дізнатися з посібника до нього. (2) Перевірте міцність стіни у місцях кріплення відповідно до креслення з розмірами настінного кронштейна (справа) та забезпечте належне укріплення, якщо міцність недостатня.

Примітки

У конструкції кронштейна передбачено 16 отворів для монтажу. Якщо стіна дерев'яна і належну міцність кріплення не можна забезпечити за допомогою 6 точок з'єднання, використовуйте був-ку необхідну кількість додаткових отворів для монтажу. Однак при цьому слід бути обережним, оскільки деякі матеріали можуть дати тріщину, якщо гвинти будуть розміщені надто близько один до одного. Для отримання інформації про детальні розміри для кріплення плазмового телевізора див. креслення зовнішніх розмірів (стор. 51-55). Настінний кронштейн призначений виключно для монтажу плазмового телевізора.

Переконайтеся, що монтаж надійно закріплений.

2. Кріплення настінного кронштейна до стіни.

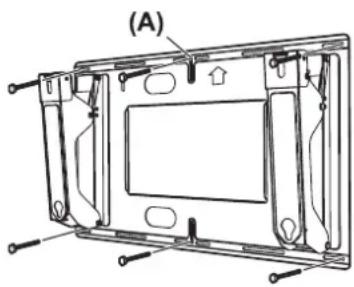

(1) Виконайте монтаж таким чином, щоб стрілки на кронштейні були направлені вгору. (2) У першу чергу закрийте центральний гвинт-регулятор (A). (3) За допомогою рівня вирівняйте будь-які нахили кронштейна і закріпіть гвинти у решті п'яти місць.

Примітки

• Якщо стіна бетонна і гвинти та гайки вмонтовуються навперед, визначте розміщення отворів, безпосередньо приміряючи настінний кронштейн, або виконайте розрахунки відповідно до креслень з розмірами, а потім вкрутіть гвинти або гайки з номінальним діаметром 6 мм. Встановлюючи гвинти, розмістіть їх таким чином, щоб вони виступали зі стіни на 10-15 мм. Використовуйте наявні у продажу гвинти з номінальним діаметром 6 мм, що відповідають матеріалу стіни, до якої кріпиться кронштейн. Слідкуйте, щоб кронштейн був закріплений у більш ніж 6 місцях.

3. Регулювання кута нахилу настінного кронштейна.

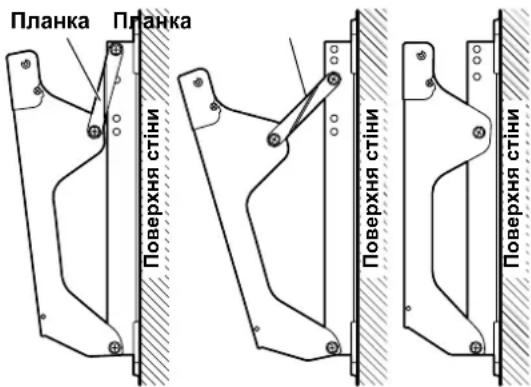

Кут нахилу настінного кронштейна може регулюватися у п'яти положеннях - від позиції "без нахилу" до "під кутом 20°" з інтервалом у 5°.

Перед встановленням кронштейна встановіть його у положення 5°.

Щоб змінити кут нахилу, змініть позицію кріплення.

Примітка

Для положення "без нахилу" планка не застосовується. Зберігайте планку та з'єднувальні гвинти у надійному місці, оскільки вони знадобляться у разі встановлення дисплея у нахиленому положенні.

Вона має бути надійно закручена з контролем моменту відповідно до зазначеного крутного моменту. (11-13 Н·м)

Під кутом 5° Під кутом 15° Без нахилу
