Tipo di prodotto	Supporto a parete orientabile per TV al plasma
Marca	Panasonic
Modello	TYWK42PR4W
Dimensioni (solo supporto)	Circa 700 x 400 x 60 mm (L x A x P)
Peso del supporto	Circa 10 kg
Angolo di inclinazione	0° a 20° (regolabile a scatti di 5°)
Materiale	Acciaio robusto (stima)
Compatibilità	TV Panasonic al plasma (modelli specifici, vedere il manuale)
Fissaggio a parete	6 viti minime (diametro nominale 6 mm) su parete verticale solida
Distanza dal muro	Spazio libero di almeno 10 cm intorno al televisore
Peso massimo supportato	Consultare il manuale del televisore (stima: fino a 50 kg)
Contenuto della confezione	Staffa di fissaggio (1), distanziali isolanti (4), rondelle a ventaglio (4), chiave a brugola (1), viti di fissaggio (2 M5x35), viti a brugola (4 M8x60, 4 M8x32)
Installazione	Da un tecnico qualificato obbligatoriamente
Sicurezza	Non ostruire le aperture di ventilazione; evitare calore, umidità, polvere; non montare su superficie non verticale
Manutenzione e pulizia	Panno morbido e asciutto; detergente neutro se necessario; evitare solventi, diluenti, cera
Garanzia	Standard Panasonic (vedere condizioni)
Riparabilità	Ricambi disponibili presso il produttore; installazione/rimozione da professionista raccomandata

Domande frequenti - TYWK42PR4W PANASONIC

Qual è il peso massimo del televisore che questo supporto può sostenere?

Il peso esatto del televisore deve essere verificato nel manuale del televisore. Il supporto stesso pesa circa 10 kg ed è progettato per TV al plasma Panasonic. In generale, questo tipo di supporto supporta fino a circa 50 kg, ma è indispensabile fare riferimento alle specifiche del proprio televisore.

Posso installare questo supporto da solo?

No, l'installazione deve essere eseguita da un tecnico qualificato. Un'installazione errata può causare la caduta del televisore e lesioni gravi. Panasonic declina ogni responsabilità per danni derivanti da un'installazione non professionale.

Quali strumenti sono forniti con il supporto?

Il kit contiene una chiave a brugola, viti di fissaggio (M5x35), viti a brugola (M8x60 e M8x32), distanziali isolanti e rondelle a ventaglio. Avrete bisogno di un cacciavite a testa piatta per rimuovere le coperture del televisore e di una livella a bolla per l'installazione.

Come regolare l'angolo di inclinazione del supporto?

L'angolo può essere regolato da 0° a 20° a scatti di 5°. Per modificare l'angolo, spostare la posizione di attacco della cinghia fornita. La posizione 'senza inclinazione' non richiede cinghia. Conservare le viti di fissaggio per una regolazione successiva.

Qual è la distanza minima da rispettare intorno al televisore?

È necessario lasciare uno spazio di almeno 10 cm in alto, sui lati e sotto il televisore, nonché tra il pannello posteriore e la parete. Ciò consente una ventilazione adeguata e previene il surriscaldamento.

Posso usare questo supporto con un televisore di un'altra marca?

Questo supporto è appositamente progettato per TV al plasma Panasonic. L'uso con altre marche non è raccomandato perché i punti di fissaggio e il peso potrebbero non corrispondere, con conseguente rischio di caduta.

Come pulire il supporto a parete?

Utilizzare un panno morbido e asciutto. Se necessario, è possibile utilizzare un panno leggermente inumidito con una soluzione di detergente neutro. Evitare solventi, diluenti o cere domestiche che potrebbero danneggiare il rivestimento. Non applicare nastro adesivo o adesivi.

Cosa fare se il muro non è abbastanza solido?

È indispensabile verificare la solidità del muro nei sei punti di fissaggio. Se la resistenza è insufficiente, rinforzare questi punti prima dell'installazione. Un muro in legno richiede viti adatte per evitare fessurazioni. In caso di dubbio, consultare un professionista.

Come rimuovere il televisore dal supporto?

Rimuovere prima le viti rosse del dispositivo di apertura/chiusura situate sui lati della staffa. Quindi sollevare leggermente il televisore tirandolo verso di sé. Quando i distanziali isolanti sono liberati, sollevare un po' di più per sganciare il televisore.

Dove trovare le dimensioni esatte del supporto per forare il muro?

Le dimensioni di foratura sono indicate nello schema dimensionale della staffa di fissaggio a parete (pagine 46-50 del manuale). Utilizzare queste misure per posizionare le sei viti di fissaggio. Se non si dispone del manuale, contattare il servizio clienti Panasonic.

MANUALE UTENTE TYWK42PR4W PANASONIC

Precauzioni di sicurezza

Attenzione

Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare il peso dell'apparecchio per un uso a lungo termine.

• Se esso si indebolisce nel corso dell'utilizzo a lungo termine, l'apparecchio potrebbe cadere causando un infortunio.

Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l'espansione del sistema non devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati.

• Un montaggio non corretto può comportare la caduta dell'apparecchio, con seguenti possibili lesioni personali.

Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

In caso di forza insufficiente l'apparecchio potrebbe cadere, con seguenti possibili lesioni personali.

Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio.

• Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio può cadere.

Non smontare o modificare la staffa per montaggio alla parete.

L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Avvertenza

Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni.

Non utilizzare televisori diversi da quelli indicati nel catalogo.

In caso contrario l'apparecchio può cadere, con conseguenti possibili danni all'apparecchio stesso e lesioni alle persone.

Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali.

Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario.

• Tali posizioni possono causare un eccessivo aumento di calore all'interno del televisore al plasma, con conseguenti possibili principi di incendi.

Lasciare intorno al televisore uno spazio di almeno 10 cm sui lati superiore, inferiore, destro e sinistro, e lasciare una distanza tra il pannello posteriore e la parete.

• Sul televisore al plasma sono ubicate delle aperture di espulsione dell'aria calda sul lato superiore e di aspirazione dell'aria circostante sul lato inferiore e sul retro.

Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti interne della parete.

• Il contatto con un qualsiasi oggetto metallico all'interno della parete potrebbe causare scosse elettriche.

Per l'installazione, usare le parti costituenti di uso speciale.

• In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti.

Rimuovere il prodotto che non si ha più intenzione di usare.

• In caso contrario, potrebbe cadere e causare un incidente.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione ai raggi solari può causare lo scolorimento della superficie del televisore, quando il calore che emana da apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore. 2) Per la pulizia, strofinare il televisore usando un panno morbido e asciutto (di cotone o flanella). Se l'unità fosse particolarmente sporca, pulirla utilizzando un panno inumidito con acqua e una piccola quantità di detergente neutro, quindi asciugarla con un panno asciutto. (Se si utilizza un panno trattato chimicamente, seguire le istruzioni fornite con il panno.) 3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.) 4) Prestare attenzione durante l'installazione perché le scosse possono causare fessure al pannello del televisore al plasma.

Attenzione:

Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere a pagine 46-50). L'uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

TY-WK42PR4W Staffa di montaggio alla parete (con angolazione regolabile)

A Staffa di montaggio alla parete (1) D		Chiave esagonale (1) (attrezzo fornito)
		E Viti per il fissaggio dell'apparecchio (2) M5x35
B Spaziatori isolanti (4)	C Rondelle dentate (4)	F Viti a testa esagonale incassata (4) M8x60
		G Viti a testa esagonale incassata (4) M8x32

Precauzioni per il montaggio della staffa alla parete

♦ Il lavoro di installazione e di rimozione deve essere eseguito soltanto da un tecnico qualificato. Se si installa o rimuove l'unità in modo sbagliato, il televisore potrebbe cadere causando un incidente. ♦ La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per facilitarne la visione. Non montare l'apparecchio su pareti che non siano verticali. ♦ Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti:

• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo;
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuliginose;
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento;
• dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità.

Procedure al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio. Per il montaggio della staffa alla parete, usare viti con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.). Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete, facilmente accessibile. Fornire una ventilazione adeguata, in modo che la temperatura dell'ambiente nel quale si trova ubicato l'apparecchio non superi 40 °C. In caso contrario l'interno dell'apparecchio potrebbe surriscaldarsi, con conseguenti possibili disfunzioni. Stendere una coperta o un panno morbido sul pavimento in modo che il televisore al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione. Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente. Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro. Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

1. Verifica della robustezza della parete sulla quale si intende montare il televisore al plasma

(1) Il peso della staffa di montaggio alla parete è di circa 10 kg. Per il peso del televisore al plasma fissato alla staffa di montaggio, vedere il manuale del televisore al plasma. (2) Verificare la robustezza della parete nei 6 punti di attacco delle viti, calcolandone la posizione in base al disegno della staffa di montaggio riportato qui a destra. Fornire un adeguato rinforzo se la robustezza non viene considerata sufficiente.

Note

• La staffa per il montaggio alla parete dispone di 16 fori. Nel caso in cui la parete sia di legno e non sia possibile ottenere una adeguata robustezza di montaggio applicando le viti solo nei sei punti indicati in figura, utilizzare tutti gli altri fori ritenuti eventualmente necessari. In tal caso, è necessario fare attenzione al fatto che certi materiali usati nelle pareti possono incrinarsi o rompersi se le viti si trovano posizionate troppo vicine l'una all'altra.

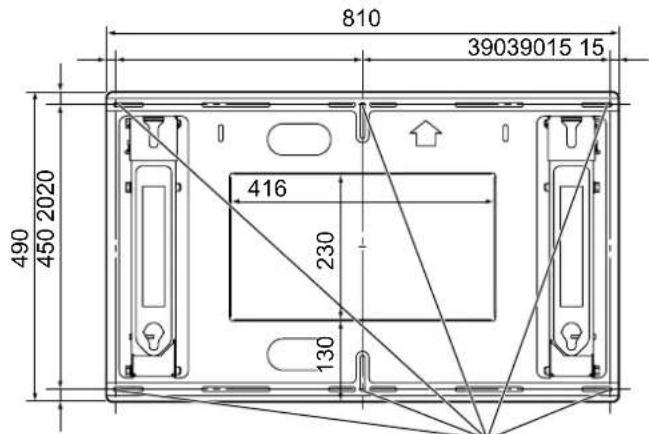

• Per informazioni dettagliate sulle dimensioni per il montaggio del televisore al plasma, vedere lo schema delle dimensioni esterne alle pagine 46-50.
• Non fissare o posizionare nessun oggetto sulla staffa, tranne il televisore al plasma.

Fori per il fissaggio alla parete (usare almeno 6 punti di attacco) Unità: Assicurarsi di inserire e serrare saldamente le viti.

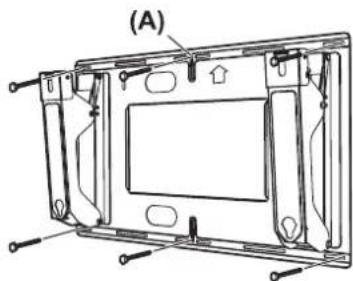

2. Montaggio alla parete della staffa per appendervi il televisore

(1) Effettuare il montaggio in modo che le frecce contrassegno presenti sulla staffa siano rivolte verso l'alto. (2) Avvitare per prima la vite (A) del foro centrale superiore. (3) Con una livella correggere l'inclinazione della staffa, in modo che risulti perfettamente orizzontale, e serrare poi le viti nelle rimanenti 5 posizioni prescelte.

Nota

• Se la parete è composta da un materiale (come il cemento) che richiede un'incassatura preventiva di bulloni o dadi, determinare la posizione dei fori utilizzando la staffa di montaggio, o calcolarne la posizione in base alle dimensioni riportate sul disegno, e procedere poi all'incasso di bulloni o dadi con un diametro nominale di 6 mm. Effettuare l'incasso dei bulloni in modo che gli stessi protrudano dalla parete di circa 10 o 15 mm.
• Per il montaggio della staffa alla parete, usare viti con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete.
• Fissare sempre saldamente nelle 6 posizioni con una vite.

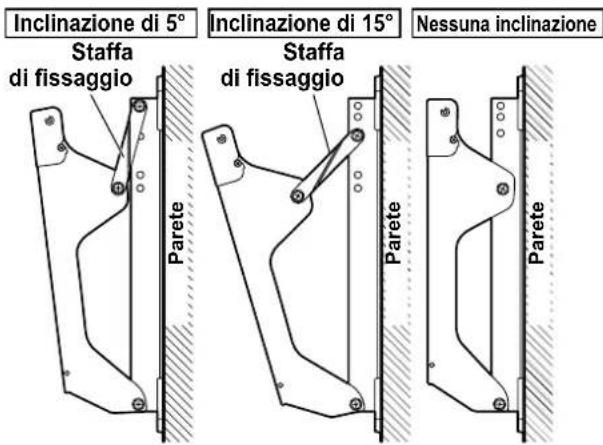

3. Regolazione dell'angolazione della staffa di montaggio

L'angolazione della staffa di montaggio può essere regolata da "nessuna inclinazione" a "inclinazione di 20°" su cinque valori con incrementi di 5°. Alla consegna dell'unità, la staffa è impostata su 5°. Per modificare l'angolazione, spostare la posizione della staffa di fissaggio.

Nota

• La staffa di fissaggio non è richiesta per la regolazione 'nessuna inclinazione'. Immagazzinare la staffa e le viti di fissaggio in un luogo sicuro (perché saranno necessarie per le regolazioni inclinate). Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(11-13 N·m)

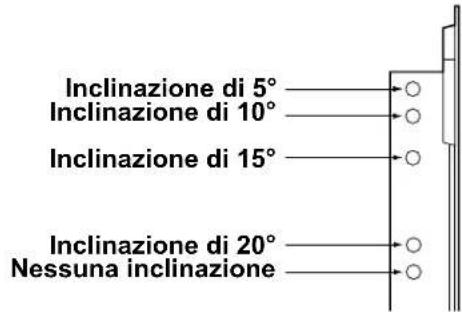

Posizioni dei fori per la regolazione dell'inclinazione

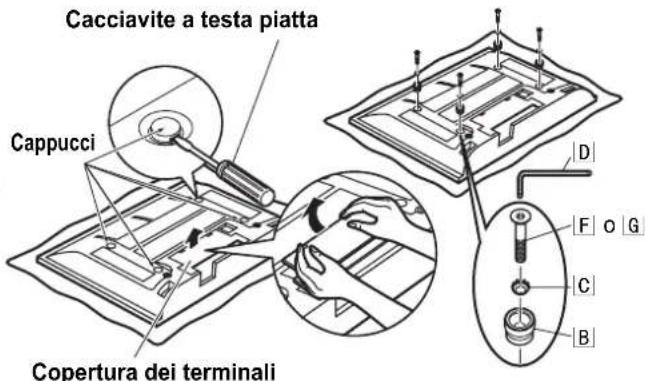

4. Inserire gli spaziatori isolanti sul televisore al plasma

(1) Posizionare l'apparecchio appoggiandolo su una coperta o un altro panno morbido, pulito e privo di detriti, e procedere poi come descritto qui di seguito. (2) Rimuovere la copertura dei terminali (se inserita) del televisore al plasma. (3) Utilizzare il cacciavite a testa piatta per svitare i quattro cappucci presenti sul televisore al plasma.

Nota

• Conservare i cappucci e la copertura in un luogo sicuro: saranno necessari in seguito se verrà utilizzato un piedistallo di qualsiasi genere. (4) Con la chiave esagonale D' fornita inserire le viti a testa esagonale incassata F o G, le rondelle dentate C e gli spaziatori isolanti B (quattro set, forniti in dotazione) nei fori in cui erano inseriti i cappucci, come mostrato nella figura a destra.

Per i dettagli sulla selezione delle viti a testa piatta con esagono incassato F o G vedere a pagine 46-50.

Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(3-4 N·m)

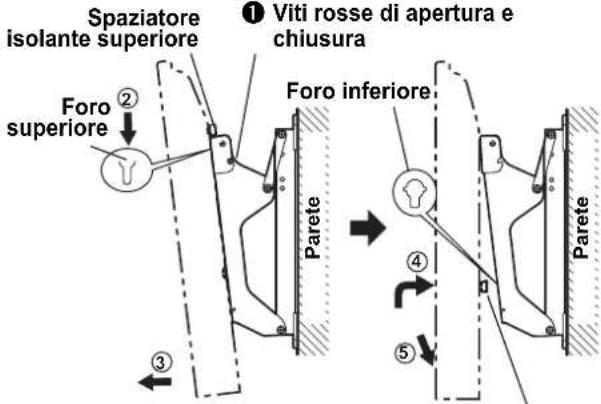

5. Montaggio del televisore al plasma alla staffa di montaggio e collegamento dei cavi

(1) Rimuovere le viti rosse di apertura e chiusura (una a sinistra e una a destra) 1 (2) Agganciare gli spaziatori isolanti sulla parte superiore del televisore al plasma ai fori sulla staffa e lasciare scendere l'unità lungo la parete. (3) Spingere il corpo del televisore al plasma in avanti, come mostrato nella figura a destra, e collegare i cavi. (4) Dopo aver collegato i cavi, sollevare leggermente il televisore al plasma e inserire gli spaziatori isolanti sul retro nella parte inferiore sui fori alla base della staffa di montaggio. (5) Abbassare il televisore al plasma.

Avvertenza

• Se il televisore è troppo sollevato, potrebbe sganciarsi dalla parte superiore della staffa.

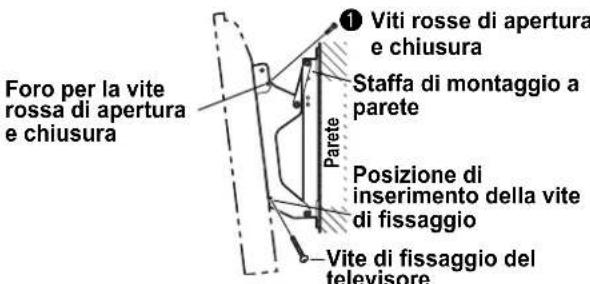

6. Serraggio del televisore al plasma

(1) Serrare le viti di fissaggio fornite nei fori indicati ai lati della staffa di montaggio (sinistro e destro). (2) Riposizionare e serrare saldamente le viti rosse di apertura e chiusura ubicate sui due lati (una sul lato sinistro e una sul lato destro) 1 ai fori appositi sulla staffa.

Il bullone deve essere stretto saldamente con la coppia di serraggio seguente.

(1.2 - 1.5 N·m)

Nota

Le viti rosse di fissaggio sulla sinistra e sulla destra devono sempre essere ben serrate al televisore al plasma per assicurare la tenuta.

7. Distacco del televisore al plasma

(1) Svitare le viti di sostegno dell'apparecchio ubicate sui lati della staffa di montaggio (una sul lato sinistro ed una sul lato destro). (2) Mentre si solleva la parte inferiore del televisore al plasma, tirarlo leggermente verso se stessi. (3) Non appena gli spaziatori isolanti inferiori risultano liberi, continuare sollevando l'apparecchio in senso verticale.

Spaziatore isolante inferiore

(1) Viti di montaggio del televisore al plasma

(2) Spaziatore isolante

Tabella delle dimensioni esterne

Tabella delle dimensioni esterne

Tabella delle dimensioni esterne
