Тип продукта	Поворотный настенный кронштейн для плазменного телевизора
Бренд	Panasonic
Модель	TYWK42PR4W
Размеры (только кронштейн)	Прибл. 700 x 400 x 60 мм (Д x В x Ш)
Вес кронштейна	Около 10 кг
Угол наклона	0° до 20° (регулируется с шагом 5°)
Материал	Прочная сталь (оценка)
Совместимость	Плазменные телевизоры Panasonic (конкретные модели, см. инструкцию)
Крепление к стене	Минимум 6 винтов (номинальный диаметр 6 мм) на прочную вертикальную стену
Расстояние до стены	Свободное пространство не менее 10 см вокруг телевизора
Максимальный поддерживаемый вес	См. руководство телевизора (оценка: до 50 кг)
Содержимое упаковки	Крепежная пластина (1), изолирующие прокладки (4), шайбы-вентили (4), шестигранный ключ (1), крепежные винты (2 M5x35), винты с внутренним шестигранником (4 M8x60, 4 M8x32)
Установка	Обязательно квалифицированным специалистом
Безопасность	Не блокировать вентиляционные отверстия; избегать тепла, влажности, пыли; не устанавливать на невертикальную поверхность
Уход и чистка	Мягкая сухая ткань; при необходимости нейтральное моющее средство; избегать растворителей, разбавителей, воска
Гарантия	Стандартная гарантия Panasonic (см. условия)
Ремонтопригодность	Запасные части доступны у производителя; установку/снятие рекомендуется доверить профессионалу

Часто задаваемые вопросы - TYWK42PR4W PANASONIC

Какой максимальный вес телевизора может выдержать этот кронштейн?

Точный вес телевизора необходимо проверить в руководстве телевизора. Сам кронштейн весит около 10 кг и предназначен для плазменных телевизоров Panasonic. Как правило, такой кронштейн выдерживает до 50 кг, но необходимо сверяться с характеристиками вашего телевизора.

Могу ли я установить этот кронштейн самостоятельно?

Нет, установка должна выполняться квалифицированным специалистом. Неправильная установка может привести к падению телевизора и серьезным травмам. Panasonic не несет ответственности за повреждения, возникшие в результате непрофессиональной установки.

Какие инструменты входят в комплект кронштейна?

В комплект входят: шестигранный ключ, крепежные винты (M5x35), винты с внутренним шестигранником (M8x60 и M8x32), изолирующие прокладки и шайбы-вентили. Вам потребуется плоская отвертка для снятия крышек телевизора и уровень для установки.

Как отрегулировать угол наклона кронштейна?

Угол можно регулировать от 0° до 20° с шагом 5°. Для изменения угла переместите точку крепления прилагаемого ремня. Положение «без наклона» не требует ремня. Сохраните крепежные винты для дальнейшей регулировки.

Какое минимальное расстояние должно быть вокруг телевизора?

Необходимо оставить пространство не менее 10 см сверху, с боков и снизу телевизора, а также между задней панелью и стеной. Это обеспечивает надлежащую вентиляцию и предотвращает перегрев.

Можно ли использовать этот кронштейн с телевизором другой марки?

Этот кронштейн специально разработан для плазменных телевизоров Panasonic. Использование с другими марками не рекомендуется, так как точки крепления и вес могут не соответствовать, что создает риск падения.

Как чистить настенный кронштейн?

Используйте мягкую сухую ткань. При необходимости можно слегка смочить ткань раствором нейтрального моющего средства. Избегайте растворителей, разбавителей или бытовых восков, которые могут повредить покрытие. Не приклеивайте скотч или наклейки.

Что делать, если стена недостаточно прочная?

Необходимо проверить прочность стены в шести точках крепления. Если прочность недостаточна, укрепите эти точки перед установкой. Для деревянной стены требуются соответствующие винты, чтобы избежать растрескивания. При сомнениях проконсультируйтесь со специалистом.

Как снять телевизор с кронштейна?

Сначала удалите красные винты устройства открывания/закрывания по бокам крепежной пластины. Затем слегка приподнимите телевизор, потянув его на себя. Когда изолирующие прокладки освободятся, приподнимите еще немного, чтобы полностью снять телевизор.

Где найти точные размеры кронштейна для сверления стены?

Размеры для сверления указаны на размерной схеме крепежной пластины (стр. 46-50 руководства). Используйте эти размеры для позиционирования шести винтов. Если у вас нет руководства, обратитесь в службу поддержки Panasonic.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK42PR4W PANASONIC

Плазменный телевизор может вызвать травмы.

Не устанавливайте экраном вверх, в сторону или вниз.

• Это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать пожар.

Обеспечьте вокруг плазменного телевизора свободное пространство, по крайней мере, 10 см сверху, с боковых сторон и снизу, и оставьте свободное пространство между задней панелью и стеной.

• Сверху плазменного телевизора находятся входные отверстия для воздуха, а снизу и сзади находятся выходные отверстия для воздуха.

A Kpohsteyn за Креленя на сени (1)		D TopoBiy KIlyu (BXODIT B KOMPJIeKT пocTaNk) (1)
		E ВиТы за Креленя annapata (2) M5x35
В ИзOLЯЦОнны порokладки (4)	C Бынчые 3у6чыешайбы (4)	F ВиТы с чecгранноnotайно roJOBko (4) M8x60
		G ВиТы с чecгранно notайно roJOBko (4) M8x32

Меры предосторожности при монтаже кронштейна для крепления на стену

Работы по установке и удалению должны выполняться только квалифицированным специалистом. Если аппарат установлен неправильно, он может упасть, и это может привести к травме. Кронштейн для крепления на стену предназначен для установки плазменного телевизора на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены. Чтобы обеспечить правильное функционирование плазменного телевизора и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения или детекторов возгорания/задымления - есть опасность воздействия вибрации и ударов
• Около проводов высокого напряжения или динамических источников питания
• Около источников в магнитных полях, тепла, водяного пара или копоти - мест, подверженных воздействию потока воздуха из нагревательных приборов - могут формироваться капли конденсата от воздушных кондиционеров или других устройств

Выполняйте установку, используя технологию, подходящую для структуры материалов места установки. Используйте имеющиеся в продаже винты с номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн. Используйте для шнура питания телевизора легкодоступную сетевую розетку. Обеспечьте хорошую вентиляцию, чтобы внутренняя температура оборудования не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного телевизора, что может вызвать неисправность. Расстелите мягкое одеяло или ткань на полу так, чтобы плазменный телевизор и пол не поцарапались и не повредились во время работ по сборке и установке. Во время привинчивания деталей следите за тем, чтобы винты не были затянуты недостаточно или чрезмерно. Примите достаточные меры, чтобы обеспечить безопасность вокруг вас при выполнении работ по сборке и установке или во время перемещения в процессе выполнения работы. Не устанавливайте этот плазменный телевизор непосредственно под потолочными светильниками (например, под источниками меткого освещения, прожекторного освещения или галогенными лампами), которые выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса.

1. Подбор кронштейна для настенного крепления.

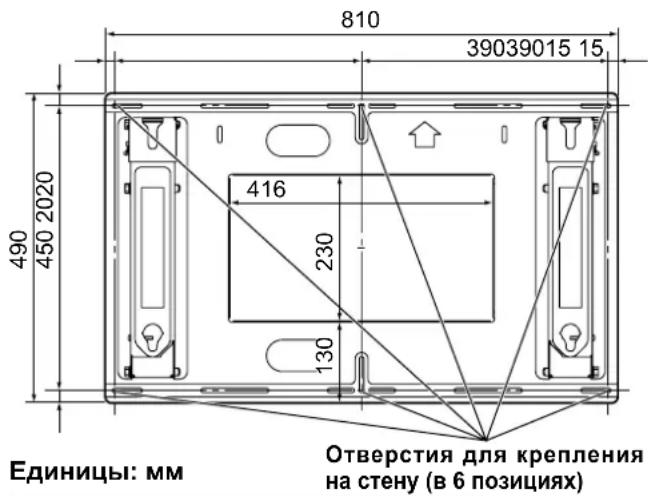

(1) Кронштейн для крепления на стену весит приблизительно 10 кг. Чтобы узнать вес плазменного телевизора, прикрепляемого к кронштейну для крепления на стену, обратитесь, пожалуйста, к руководству для плазменного телевизора. (2) Обратившись к схеме с размерами кронштейна для крепления на стену (приведенной справа), проверьте прочность стены в 6 позициях установки и обеспечьте соответствующее усиление, если прочность недостаточна.

Примечания

В кронштейне для крепления на стену имеется 16 отверстий. Если стена изготовлена из дерева, и достаточная прочность крепления не может быть обеспечена монтажом в 6 позициях, используйте столько позиций, сколько необходимо. Однако соблюдайте осторожность, поскольку некоторые материалы, из которых изготовлены стены, могут треснуть, если винты расположены слишком близко друг к другу. - Относительно подробных размеров для крепления плазменного телевизора обращайтесь к отдельной схеме с внешними размерами (стр. 51-55). - Не прикрепляйте и не размещайте на кронштейне предметы, отличные от плазменного телевизора.

* Обязательно правильно вставьте и надежно завинтите винты.

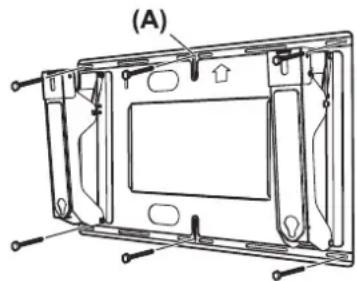

2. Прикрепление к стене кронштейна для крепления на стену.

(1) Установите так, чтобы метки стрелок на кронштейне для крепления на стену указывали вверх. (2) Сначала завинтите винт в верхнее центральное отверстие (A). (3) Используя уровень, выровняйте наклон кронштейна, а затем завинтите винты в остальные 5 позиций.

Примечания

• Если стена состоит, например, из такого материала, как бетон, и необходимо заранее заделывать болты для гаек, определите позиции отверстий, используя действительный кронштейн для крепления на стену, или рассчитайте позиции отверстий, основываясь на схеме с размерами, а затем заделайте болты для гаек с номинальным диаметром 6 мм. При заделывании болтов располагайте их так, чтобы болты выступали из стены на 10 - 15 мм.
• Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены, в котором будет закреплен кронштейн. Всегда надежно фиксируйте винтами более чем 6 позиций.

3. Регулировка угла кронштейна для крепления на стену.

Угол кронштейна для крепления на стену можно регулировать от положения "без наклона" до положения "наклон в 20" в 5 установках с интервалами в 5°. Перед отгрузкой с завода кронштейн установлен на 5° Чтобы изменить угол, переместите положение регулировки ремня.

Примечание

- Для установки "без наклона" ремень не требуется. Храните ремень и крепежные винты в надежном месте (потому что они могут понадобиться для установок с наклоном). Необходимо надежно закрутить болт с указанным ниже крутящим моментом. (11-13 Н·м)

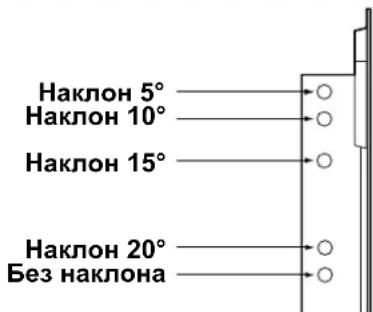

Положение отверстий регулировки угла

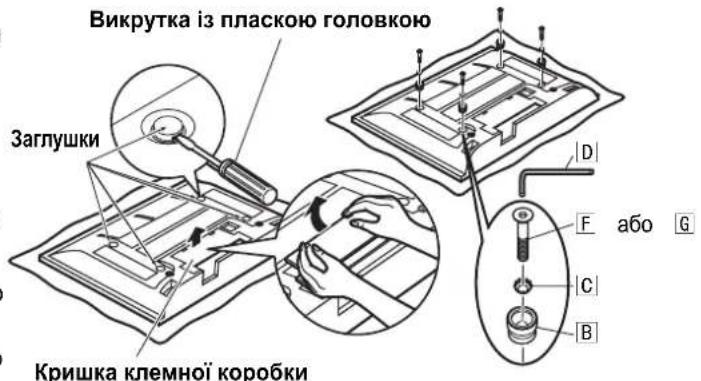

4. Подготовка плазмового телевизора.

(1) Плазмовий телевізор слід встановлювати на рівній, стійкій поверхні. (2) Зніміть з пристрою кришку клемної коробки (якщо така є). (3) За допомогою викрутки з плоскою головкою вийміть заглушки з задньої панелі плазмового телевізора.

Примітка

Зняті кришки клемної коробки та заглушки слід зберігати у надійному місці. (Вони знову знадобляться при подальшому використанні підставки спеціального призначення або автономної підставки.) (4) За допомогою торцевого ключа, щоб дістатися до гвинтів, затягніть гвинти з шестигранною головкою або гвинти з потайною головкою та плоскими прокладками (в наборі), які також входять у комплект, в отвори, з яких було знято заглушки. (Див. малюнок справа.) Детальнішу інформацію про гвинти з шестигранною головкою або гвинти з потайною головкою див. на сторінках 51-55.

Болт має бути надійно закручений з контролем відповідно до зазначеного нижче обертального моменту. (3-4 Н·м)

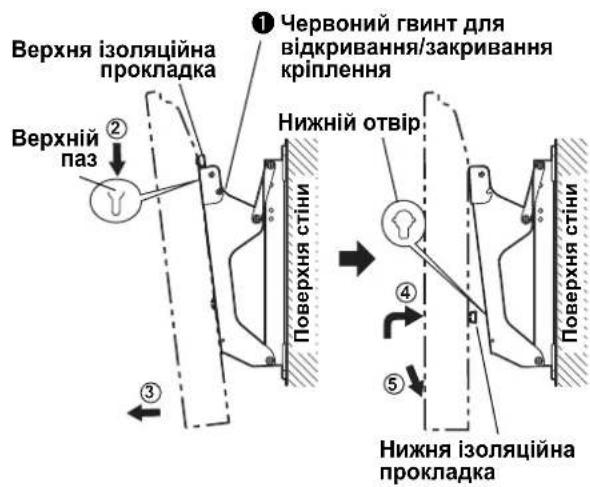

5. Встановлення плазмового телевізора на частини кронштейна та підключення електричних шнурів.

(1) Викрутіть спершу гвинти для відкривання/закривання кріплення (по одному зліва і справа). (2) Приклейте ізоляційні прокладки плазмового телевізора на пази на кронштейні, залиште пристрій у такому положенні. (3) Нахиліть корпус телевізора вперед, як показано на малюнку справа, і під'єднайте шнури. (4) Після підключення шнурів злегка підніміть плазмовий телевізор, вставте нижні прокладки на нижні частини задньої панелі в отвори на нижніх частинах кронштейна. (5) Опустіть плазмовий телевізор у нижнє положення.

Застереження

Коли плазмовий телевізор надто високо, існує ризик того, що він може впасти з верхньої частини кронштейна.

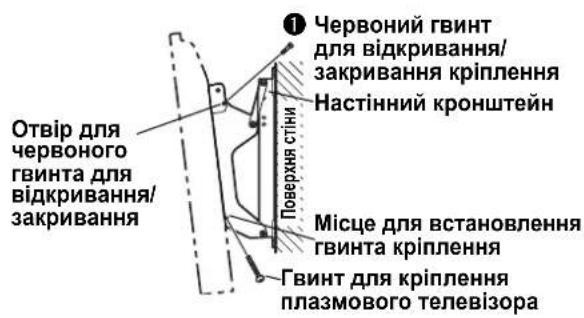

6. Закріплення плазмового телевізора.

(1) Закрутіть гвинти кріплення, що входять у комплект, у зазначені отвори з обох боків кронштейна (зліва і справа). (2) Надійно зафіксуйте сервоприводи відкривання/закривання кріплення (по одному зліва і справа) у зазначені отвори з обох боків кронштейна.

Болт має бути надійно закручений з контролем відповідно до зазначеного нижче обертального моменту. (1.2 - 1.5 Н·м)

Примітка

Обов'язково вмонтуйте гвинти зліва для вертикальної підтримки телевізора і справа для запобігання падінню з кронштейна.

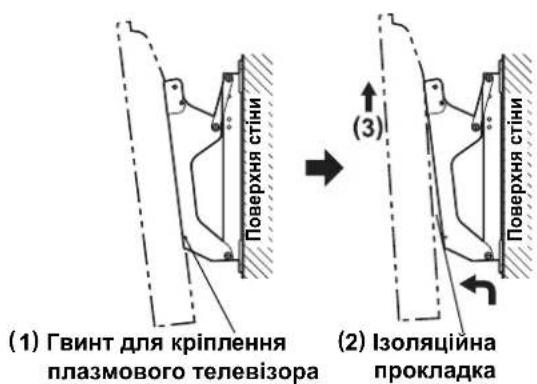

7. Демонтаж плазмового телевізора.

(1) Вкрутить винты для крепления приспособления, прилагаемые с обеих боков кронштейна (по одному слева и справа). (2) Поднимая ключ, нажать на дисплей и потянуть к себе. (3) После того, как прокладка будет вынута, продолжайте поднимать дисплей до упора.
