KTF 2321M - Ventilateur Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Koenic
Modèle	KTF 2321M
Diamètre de l'hélice	23 cm
Poids	Environ 1,77 kg
Tension nominale	220 – 240 V~, 50 Hz
Puissance nominale	21 W
Classe de protection	II (double isolation)
Nombre de vitesses	3 (Faible, Moyen, Élevé)
Réglage d'inclinaison	Oui, angle réglable
Consommation électrique annuelle	6,94 kWh/a
Niveau de puissance sonore	52,52 dB(A)
Débit d'air maximum	22,97 m³/min
Valeur de service	1,06 (m³/min)/W
Utilisation	Intérieur uniquement
Entretien et nettoyage	Démontage possible de la grille et des pales ; nettoyage avec un chiffon doux et détergent doux ; ne pas immerger
Sécurité	Grille de protection ; arrêt complet avant nettoyage ; ne pas couvrir ; usage domestique uniquement
Pieces détachées	Grille avant et arrière, hélice, pied, vis, cordon d'alimentation (non séparables)
Garantie et réparabilité	Réparation uniquement par un service agréé ; cordon d'alimentation non remplaçable par l'utilisateur
Contenu de l'emballage	1 ventilateur métallique, 1 guide d'utilisateur

FOIRE AUX QUESTIONS - KTF 2321M Koenic

Comment allumer et éteindre le ventilateur ?

Utilisez les boutons de commande : appuyez sur 1 (faible), 2 (moyen) ou 3 (élevé) pour allumer, et sur 0 pour éteindre.

Comment régler l'inclinaison du ventilateur ?

Inclinez manuellement la tête du ventilateur à l'angle souhaité. La grille doit être complètement fermée pendant le fonctionnement.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou au soleil direct.

Comment nettoyer le ventilateur ?

Débranchez l'appareil et attendez l'arrêt complet. Retirez la grille avant en dévissant les vis, puis nettoyez les pales et les grilles avec un chiffon doux et un détergent doux. Ne jamais immerger le moteur dans l'eau.

Le ventilateur fait du bruit, que faire ?

Vérifiez que le ventilateur est bien assemblé et que les pales ne touchent pas la grille. Nettoyez les pales et la grille. Si le bruit persiste, contactez un service agréé.

Quelle est la consommation électrique en veille ?

La consommation en mode veille n'est pas spécifiée. En mode arrêt (bouton 0), la consommation est de 0 W.

Puis-je laisser le ventilateur sans surveillance ?

Non, ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension. Débranchez-le après usage.

Comment démonter le ventilateur pour le nettoyage ?

Suivez les étapes : retirez les vis de la grille avant, enlevez la grille avant, dévissez la vis de la rainure de l'hélice, puis retirez les pales de l'arbre du moteur. Nettoyez et remontez dans l'ordre inverse.

Que faire si le cordon d'alimentation est endommagé ?

Ne tentez pas de le réparer vous-même. Seul un service après-vente agréé peut remplacer le cordon pour éviter tout danger.

Le ventilateur est-il adapté aux enfants ?

Il peut être utilisé par des enfants de plus de 8 ans sous surveillance. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ne doit pas être effectué par des enfants sans surveillance.

MODE D'EMPLOI KTF 2321M Koenic

Clase de proteccion : Il

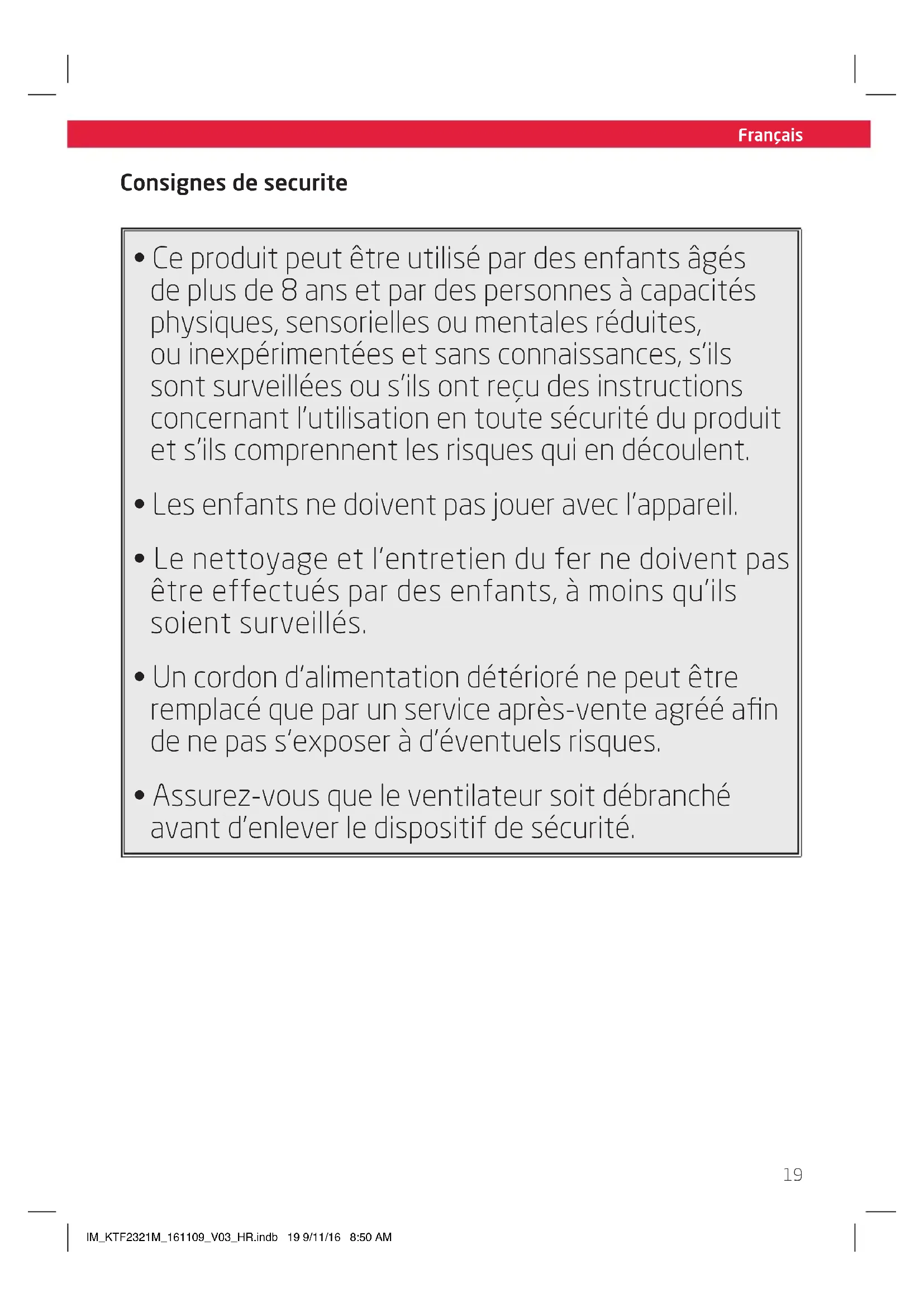

Consignes de sécurité

• Ce produit peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites, ou inexpérimentées et sans connaissances, s'ils sont surveillées ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité du produit et s'ils comprend le risques qui en découlement.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien du fer ne doit pas être effectuels par des enfants, à moins qu'ilssoient surveillés.
• Un cordon d'alimentation déterioré ne peut être remplace que par un service après-vente/agréé afin de ne pas s'exposer à d'eventuels risques.
  Assurez-vous que le ventilateur soit débranché avant d'enlever le dispositif de sécurité.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attention aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommendés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• Ne posez pas d'objets lourds sur l'appareil.
• N'immergez jamais les pieces électriques de l'appareil dans l'eau au cours du nettoyage ou de l'utilisation. Ne passez jamais l'appareil sous l'eau courante.
• N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -meme. Pour l'entretien et les réparations, veuilles consulter un réparateur/agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
  Pour couper l'alimentation, débrancher la prise du produit de la prise secteur. Veillez à ce que la fiche d'alimentation soit accessible.
• Evitez de déterminer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poèle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
  Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.

• Debranche l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
  Utilisez cet apparéil dans un lieu en interieur non humide et jamais à l'extérieur.

• Posez l'appareil sur une surface plane, solide et antidérapante.

• Ne jamais utiliser, exposer ou placer le produit: - au soleil et dans un endroit poussièreux; - pres d'un feu (cheminée, grill, bougies), pres de l'eau (éclaboussures, vases, bassin baignoir) ou dans un endroit très humide.
• Ce produit n'est pas adapté à une'utilisation commerciale. Il est unconc unquément pour une'utilisation domestique.
• Ne retirez pas le cache et n'introduisez pas un objet pendant le fonctionnement.
• Avant de nettoyer, laissez le produit s'arrêtent entièrement et débranchez-le.
• Pour éviter une surchauffe, ne recouvre pas le produit.
• Les jeunes enants, les enfants et les personnes âgées ne doivent pas être longtemps exposés aux courants d'air froid.
• Eloignez le produit des objets mobiles tels qu'une plante, un rideau, etc.
  Le produit ne doit être branché qu'une fois entièrement monté.
  Suivez les instructions de la section Nettoyage et entretien.

Felicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lore soigneusement ce manuel et le conserver pour une consultation future.

Utilisation recommender

Le produit n'est donc que pour faire circuler l'air dans une piece. N'utilisez l'appareil qu'en respectant ces consignes. Toute autre utilisation peut endommager le produit ou causer des blessures.

La société Imtron GmbH décline toute responsabilité pour des dommages au produit, aux biens ou pour des blessures dûs à une négligence ou une manipulation inadéquate du produit, qui ne serait pas conforme aux instructions du fabricant.

Déballage et vérification du produit

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseilé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposér de l'emballage d'origine, veuilles respecter les recommendations légales en vigueur. Si vous ave des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complat et qu'il n'est pas endommagé. Si le contenu livre est incomplet ou endommagé, contactez immédiatement votre revendeur.

Après avoir déballé, veuilles consulter la section

Nettoyage et entretien.

Ne pas eliminer cet apparéil dans les déchets menagers municipaux non triés.

Les returner au point de collecte

désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.

Contenu

1 x Ventilateur métallique

1 x Guide d'utilisateur

Informations techniques

Tension nominale : 220 - 240 V~, 50 Hz

Puissance nominale : 21 W

Classe de protection : Il

Diametre du ventilateur: 23 cm

Poids: environ. 1,77 kg

Description Symbole Valeur Unité
Niveau du début maximum de ventilation	F 22,97 m		3/min
Poussée de puissance du ventilateur	P 21,70 W
Valeur de service	S y	1,06 (m	3/min)/W
Consommation d'énergie en veille	P SB	--	W
Consommation en mode désactivé	P ORF	0	W
Niveau de puissance sonore du ventilateur	LWA	52,52	dB(A)
Vitesse maxi-mum d'air	c	2,94	m/s
Consommation d'électrétique annuelle	Q	6,94 kWh/a
Norme de mesure de la valeur de service	IEC 60879:1986 (corr. 1992)
Coordonnées de contact pour de plus amples renseignements	Imtron GmbH Wankelstraße 5, 85046 Ingolstadt, Germany

Listedespieces

AGrille avant
B Helice du ventilateur
CGrille arrriere
Pied
Cordon d'alimentation
F Boutons de commande
G Vis (4x)

Français

Installation

Fig.1 Posez l'appareil sur une surface stable et plate.
Fig.2 Branchez la fiche d'alimentation a une prise electrique appropriée.

Attention

L'appareil ne doit jamais être mis en marches sans le pied ou en position horizontale.

Fonctionnement

Fig.3 Appuyez sur 1 à 3 pour allumer le ventilateur. Appuyez sur 0 pour l'éteindre.

0 Bouton

1 Faible

2 Moyen

3 Elevé

Fig.4 Reglez-le a l'angle souhaite.

Attention

La grille doit être complètement refermée lors du fonctionnement de l'appareil.
Ne pas mette les doigts ou autres objets dans la grille pendant l'opération.

Nettoyage et entretien

Attention

Avant de nettoyer, laissez le produit s'arreter entiement et débranche-let.

Veuillez suivre les instructions de démontage suivantes.

Fig.5 Enlever les vis pour débloquer la protection.
Fig.6 Retirer la protection avant de la protection arrriere.
Fig.7 Enlever la vis de la rainure.
Fig. 8 Retirer les pales du ventilateur de l'arbre de moteur.
Fig. 9 Utiliser un morceau de chiffon doux pour nettoyer. S'il est difficile d'enlever la saleté ou la contamination, utiliser un détergent doux.

Note:

• Ne pas utiliser de solvants ou d'abrasifs, d'outils en métal ou de brosses dures pour nettoyer.
• Ne pas plonger le ventilateur dans l'eau ou un autre liquide. Ne pas laisser l'eau s'égouter ou penêter le boîtier du moteur de ventilateur.
• Bien sécher toutes les pieces avant de ranger.

Fig.10 Aprese avoir nettoyé, remonter le ventilateur dans le sens inverse du démontage.

• Ranger le produit dans un endroit propre, sec et frais hors de la portée des enfants et des animaux domestiques.
