KTF 2321M - Fläkt Koenic - Gratis bruksanvisning och manual

Produkttyp	Golvfläkt
Märke	Koenic
Modell	KTF 2321M
Propellerdiameter	23 cm
Vikt	Cirka 1,77 kg
Märkspänning	220 – 240 V~, 50 Hz
Märkeffekt	21 W
Skyddsklass	II (dubbelisolering)
Antal hastigheter	3 (Låg, Medel, Hög)
Lutningsjustering	Ja, justerbar vinkel
Årlig elförbrukning	6,94 kWh/år
Ljudeffektnivå	52,52 dB(A)
Maximalt luftflöde	22,97 m³/min
Servicevärde	1,06 (m³/min)/W
Användning	Endast inomhus
Underhåll och rengöring	Galler och blad kan demonteras; rengör med mjuk trasa och mild rengöringsmedel; doppa inte ned
Säkerhet	Skyddsgaller; stopp före rengöring; täck inte över; endast hushållsbruk
Reservdelar	Främre och bakre galler, propeller, fot, skruvar, strömkabel (icke separerbara)
Garanti och reparerbarhet	Reparation endast av auktoriserad service; strömkabeln kan inte bytas av användaren
Förpackningens innehåll	1 metallfläkt, 1 bruksanvisning

Vanliga frågor - KTF 2321M Koenic

Hur tänder och släcker man fläkten?

Använd knapparna: tryck på 1 (låg), 2 (medel) eller 3 (hög) för att slå på fläkten, och på 0 för att stänga av.

Hur justerar man fläktens lutning?

Luta fläktens huvud manuellt till önskad vinkel. Gallret måste vara helt stängt under drift.

Kan fläkten användas utomhus?

Nej, denna fläkt är endast avsedd för inomhusbruk. Utsätt den inte för regn, fukt eller direkt solljus.

Hur rengör man fläkten?

Koppla bort enheten och vänta tills den stannat helt. Ta bort frontgallret genom att skruva loss skruvarna, rengör sedan bladen och gallren med en mjuk trasa och mild rengöringsmedel. Doppa aldrig motorn i vatten.

Fläkten låter, vad ska jag göra?

Kontrollera att fläkten är korrekt monterad och att bladen inte rör gallret. Rengör bladen och gallret. Om ljudet fortfarande finns, kontakta en auktoriserad service.

Vad är strömförbrukningen i vänteläge?

Strömförbrukningen i vänteläge anges inte. I avstängt läge (knapp 0) är förbrukningen 0 W.

Kan jag lämna fläkten utan uppsikt?

Nej, lämna aldrig enheten utan uppsikt när den är påslagen. Koppla bort den efter användning.

Hur monterar jag isär fläkten för rengöring?

Följ stegen: ta bort skruvarna från frontgallret, avlägsna frontgallret, skruva loss skruven i propellerbladenets spår, dra sedan bort bladen från motoraxeln. Rengör och återmontera i omvänd ordning.

Vad gör jag om strömkabeln är skadad?

Försök inte reparera den själv. Endast en auktoriserad serviceverkstad kan byta ut kabeln för att undvika fara.

Är fläkten lämplig för barn?

Den kan användas av barn över 8 år under uppsikt. Barn får inte leka med enheten. Rengöring får inte utföras av barn utan uppsikt.

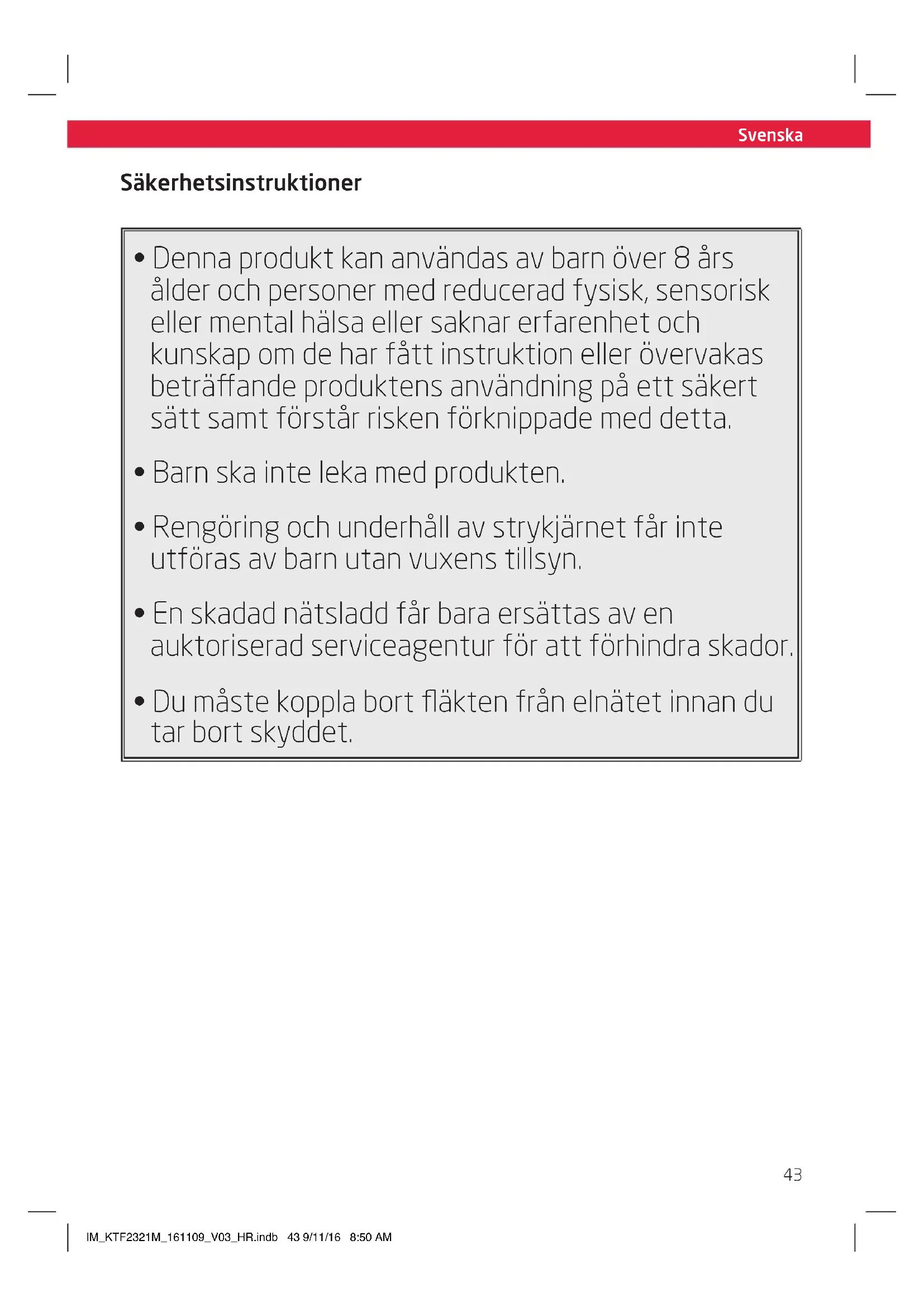

BRUKSANVISNING KTF 2321M Koenic

• Denna produitkan anvandas av barn over 8 Års Ålder och personer med reducerad fysisk, sensorisk erler mental halsa eller saknar erfarenhet och kunskap om de har fätt instruktion erler overvakas beträffandeprodukten användning på ett sakert satt samt forstår risiken förknippade med detta.
• Barn skeinte leka medprodukten.
• Rengöring och underhäll av strykjärnet fär inte utföras av barnutan vuxens tillsyn.
• En skadad nätsladd fär bara ersättas av en auktoriserad serviceagentur För att Förhindra skador.
• Du måste koppla bort fläkten från elnätet innan dutar bort skyddet.

Svenska

Sakerhetsinstruktioner

• Låsenna bra克斯anvisning noggrant innandu anvanderprodukten forforsta gangenoch lata den folja med om du saljerprodukten.Var uppmarksam pdefvarningar som angespaproducten och ienna bra克斯anvisning.Bruksanvisningen inehaller information somärviklig fordin sakerhet och foranvandingoch underhall av utrustningen.
• Använd Produkten embarf für dess avseddaändamål och med rekommenderade tillbehör och komponenter. Felaktig användning eller hantering kan medfora risik for skador.
• Lämna aldrigproduktenutan uppsikt nar den ar pascalgen.
• Placera inga tunga objekt ovanpå produit.
  Doppa aldrig ner elektriska delar i vatte i samband med rengoring uller under anvandning. Hall aldrigprodukten under rinnande vatten.
• Försök aldrig under nagra omständigheter att repareraprodukten själv (t.ex. om strömkabeln skadats aller omprodukten tappats i golvet). För service och reparationer maste du kontakta en auktoriserad serviceverkstad.
  Natspanninger maste stämmed informationen som anges pa etiketten pa Produkten.
• Endast genom att dra ut stromkontakten ur vagguttaget kan du avskiljaprodukten helt fran elnatet. Se till att kontakten ar i funktdsugligt skick.
• Undvik skador på natsladden som kan orsakas av knutar eller kontakt med skarpa hörn.
  Häll produit inklusive natsladden och kontakten borta frän alla varmekällor som t ex ugnar, varmeplattor och andra varma objekt/foremål.
• Dra bara ut kontakten fran vagguttaget med kontakten själa. Dra inte i natsladden.
• Dra Först ut nätkontakten innan tillbehör monteras eller tas bort och fore rengöring samt vid felfunktion.

• Använd baraenna Produkt inomhus och aldrig utomhus.

• Placeraprodukten på en plan, stadig och halkfri yta.

• Produkten fär inte användas, exponeras aller ställas i närheten av: - direkt solljus och dammkällor - eld (öppen spis, grill, stearinljus), vatten (vattenstänk, vaser, dammar, badkar) eller hög luftfuktigkeit.
  Denna produit ar inte lamplig for kommersielt bruk. Den ar designad for hushallbruk och inget annat.
• Ta inte bort skyddet, och stick aldrig in nagra foremål nar apparaten används.
• Innan du rengör apparaten ská du Först lata den stanna helt och sedan koppla ur den frän elnätet.
• För att undvika überhettning färprodukten inte överträckas.
• Små barn och äldre manniskor bör inte utsattas for kalla luftströmmar under en langre tid.
• Hall produiten borta是从losa foremål, sasom væxter, gardiner etc.
• Produkten fär endast anslutas till elnätet nar den ar helt fardigmonterad.
  Följ instruktionerna i kapitlet Rengöring och skötsel.

Grattis!

Tack for ditt kop av en KOENIC produit. Låsenna braksanvisning noggrant och spara den for fremtida referens.

Avsedd användning

Produkten ar endast avsedd for att skapa luftcirkulation i ett rum. Anvand endastprodukten enligt denna bruksanvisning. All annan anvandning kan leda till materiella skador erer personskador.

Imtron GmbH tar inget ansvar for skador pa produiten, ergendomsskador erer personskador som uppSTAR pR ground av vardslos erer felaktig anvandning av produits,ller anvandning av produits pR att satt som inte uppfyller tillverkarens avgivna syfte.

Innan Första användning

Ta forsiktigt upp Produkten och tillbehören ur originalforpackningen.

Du rekommenderas att behalla originalforpackningen for framtida forvaring. Om du vill slangga originalforpackningen maste du iakta gallande bestammelser. Om du har nagra fragor om atervinningen kan du kontakta din lokala atervinningscentral.

Kontrollera leveransens innehäll, sö att alla delar finns med och att delarna inte är skadade. Om leveransens innehäll ar ofullständigt aller skadat bör du kontakta din Återförsäljare omedelbart.

När du har pakat upp Produkten, és vidare i kapitlet Rengöring och skötsel.

Denna apparat fär inte kastas med hushållsavfallet. Lämna in den pa Återvinningsstationen for Återvinning av

elektroniskt och elektriskt avfall. Genom att gora detta hjalper du till att bevara resurserna och skydda miljon. Kontakta din Återförsäljare ellorokala myndigheter for mer information.

Innehåll

1xMetallfläkt

1 x Bruksanvisning

Tekniska data

Märkspanning: 220 - 240 V\~, 50 Hz

Märkeffekt:21 W

Skyddsklass : II

Fläktens diameter : 23 cm

Vikt:cirka1,77kg

Beskrivning Symbol	Värde	Enhet
Maximal fläktka-pacitet	F 22,97 m		3/min
Fläktens ingaende-effekt	P 21,70 W
Driftsvärde S	v	1,06 (m3/min)/w
Effektförbrukningstandby-läge	PSB	--	W
Strömfürbrukningnär utrustingenär avständ	POFF	0	W
Fläktens ljudniva	LwA	52,52	dB(A)
Maximal lufthas-tighet	c	2,94	m/s
Elförbrukningsässongvis	Q	6,94	kWh/a
Mätstandard fürdriftsvärde	IEC 60879:1986 (corr. 1992)
Kontaktuppgifterfor mer information	Imtron GmbHWankelstraße 5, 85046Ingolstadt, Germany

LiSta over delar

A Främre skydd
B Flaktblad
Bakre skydd
D Stativ
E Natsladd
F Kontrollknappar
G Skruv (4x)

Svenska

Installation

Fig.1 Placera flakten pa en stabil och plan yta.

Fig. 2 Anslut natakakten till ett lampligt eluttag.

Varning

Produkten fãr aldrig anvandas utan stativet ell er i horisontellt lage.

Användning

Fig.3 For att satta pa flakten,tryck 1-3.For att stanga av,tryck 0.

0	strömbrytare
1	Låg
2	Mellan
3	Hög

Fig. 4 Ställ in fläkten önskad vinkel.

Varning

Skyddet maste vara helt stängt nar Produkten används.

Stickinte in fingrar aller foremal innanfor skyddet under anvandning.

Rengöring och skötsel

Varning

Innan du rengör apparaten ská du Först lata den stanna helt och sedan koppla ur den frän elnätet.

Fig. 5 Lås upp skyddet genom att ta bort skruvarna.

Fig. 6 Ta bort det främre skyddet fran det bakre skyddet.

Fig.7 Ta bort skruven fran sparet.

Fig. 8 Ta bort flaktbladet fran motoraxeln.

Fig. 9 Rengör med en mjuk trasa. Om smuts ellr fororeningar ár svára att ta bort, användett milt rengöringsmedel.

Notera:

• Använd inte losningsmedel, slipmedel, metallverktyg ellerHarda borstar vid rengöringen.
  Sankinte nere flaktenivattenell annan vatska.Latinte vatten droppa pellaeriflaktmotorholjet.
• Torka alla delar nogrant innan du ställer bort utrustningen För förvaring.

Fig.10 Efter rengoringen, montera flakten i omvand ordning fran demonteringen.

• Förvaraprodukten på en sval, torr och ren plats, utom räckhäll for barn och husdjur.
