KTF 2321M - Ventilator Koenic - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Koenic
Modell	KTF 2321M
Propellerdurchmesser	23 cm
Gewicht	Ca. 1,77 kg
Nennspannung	220 – 240 V~, 50 Hz
Nennleistung	21 W
Schutzklasse	II (doppelte Isolierung)
Anzahl der Geschwindigkeiten	3 (Niedrig, Mittel, Hoch)
Neigungseinstellung	Ja, verstellbarer Winkel
Jährlicher Stromverbrauch	6,94 kWh/a
Schallleistungspegel	52,52 dB(A)
Maximaler Luftdurchsatz	22,97 m³/min
Servicewert	1,06 (m³/min)/W
Verwendung	Nur für Innenräume
Wartung und Reinigung	Demontage von Gitter und Flügeln möglich; Reinigung mit weichem Tuch und mildem Reinigungsmittel; nicht eintauchen
Sicherheit	Schutzgitter; vollständiger Stillstand vor Reinigung; nicht abdecken; nur für den Hausgebrauch
Ersatzteile	Vorder- und Rückgitter, Propeller, Standfuß, Schrauben, Netzkabel (nicht trennbar)
Garantie und Reparierbarkeit	Reparatur nur durch autorisierten Service; Netzkabel nicht vom Benutzer austauschbar
Verpackungsinhalt	1 Metallventilator, 1 Bedienungsanleitung

Häufig gestellte Fragen - KTF 2321M Koenic

Wie schalte ich den Ventilator ein und aus?

Verwenden Sie die Bedientasten: Drücken Sie 1 (niedrig), 2 (mittel) oder 3 (hoch) zum Einschalten und 0 zum Ausschalten.

Wie stelle ich die Neigung des Ventilators ein?

Neigen Sie den Ventilatorkopf manuell in den gewünschten Winkel. Das Gitter muss während des Betriebs vollständig geschlossen sein.

Kann ich den Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich geeignet. Setzen Sie ihn nicht Regen, Feuchtigkeit oder direkter Sonneneinstrahlung aus.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vom Netz und warten Sie den vollständigen Stillstand ab. Entfernen Sie das Frontgitter durch Lösen der Schrauben, reinigen Sie dann die Flügel und Gitter mit einem weichen Tuch und einem milden Reinigungsmittel. Tauchen Sie den Motor niemals ins Wasser.

Der Ventilator macht Geräusche, was tun?

Überprüfen Sie, ob der Ventilator korrekt montiert ist und die Flügel nicht das Gitter berühren. Reinigen Sie die Flügel und das Gitter. Wenn das Geräusch anhält, wenden Sie sich an einen autorisierten Service.

Wie hoch ist der Stromverbrauch im Standby?

Der Verbrauch im Standby-Modus ist nicht angegeben. Im Aus-Modus (Taste 0) beträgt der Verbrauch 0 W.

Kann ich den Ventilator unbeaufsichtigt lassen?

Nein, lassen Sie das Gerät niemals unbeaufsichtigt, wenn es eingeschaltet ist. Ziehen Sie nach Gebrauch den Netzstecker.

Wie baue ich den Ventilator zur Reinigung auseinander?

Befolgen Sie die Schritte: Entfernen Sie die Schrauben des Frontgitters, nehmen Sie das Frontgitter ab, lösen Sie die Schraube der Propellernut, dann nehmen Sie die Flügel von der Motorwelle. Reinigen und montieren Sie in umgekehrter Reihenfolge.

Was tun, wenn das Netzkabel beschädigt ist?

Versuchen Sie nicht, es selbst zu reparieren. Nur ein autorisiertes Servicecenter kann das Kabel austauschen, um Gefahren zu vermeiden.

Ist der Ventilator für Kinder geeignet?

Er kann von Kindern über 8 Jahren unter Aufsicht verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

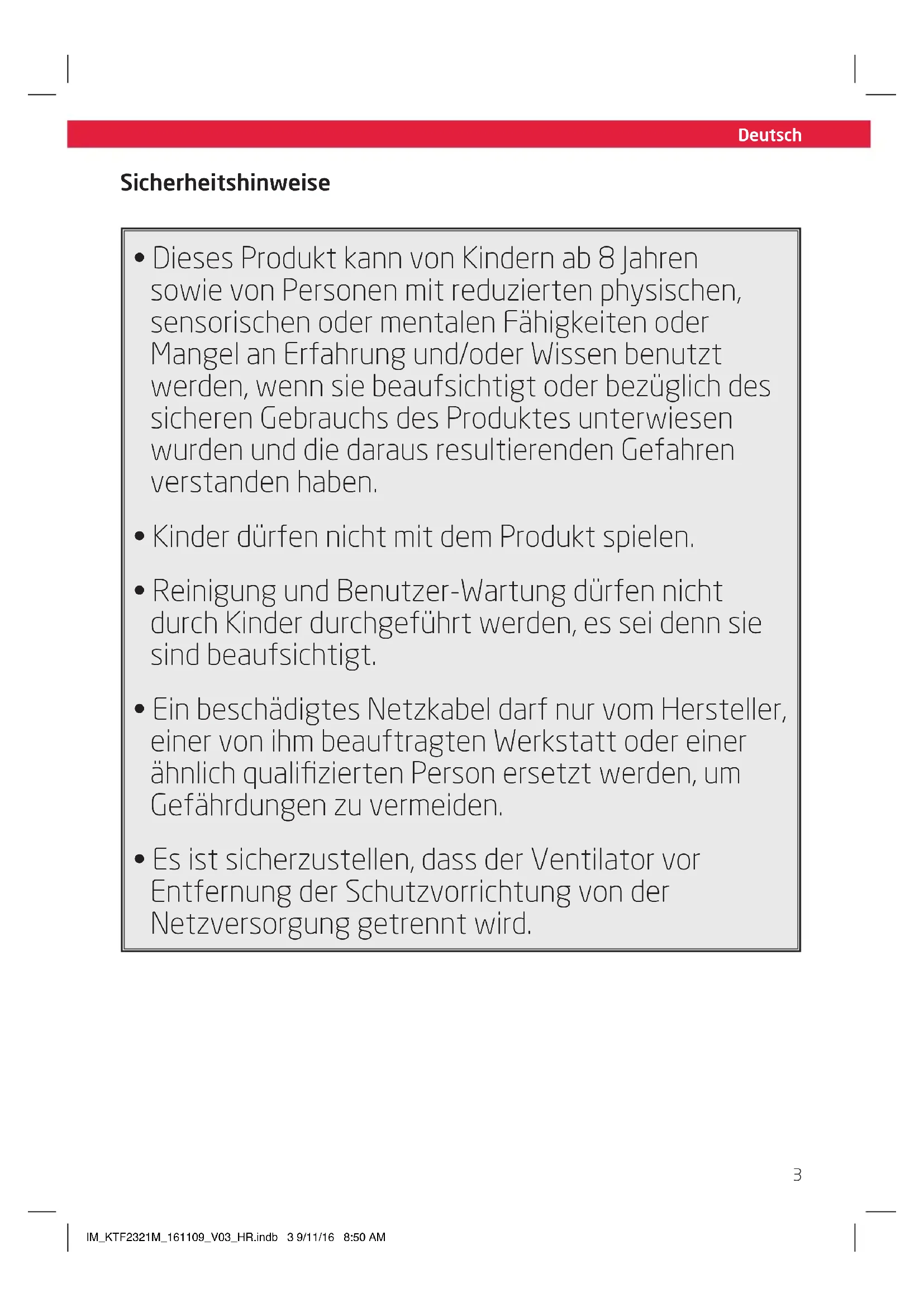

BEDIENUNGSANLEITUNG KTF 2321M Koenic

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstehen haben.
• Kinder)dürfen nicht mit dem Produkt spiel.
• Reinigung und Benutzer-Wartung)durfen nicht durch Kinder durchgefuhrt werden, es sei dann sie sind beaufsichtigt.
• Ein beschädigtes Netzkabelarf nur vom Hersteller, einer von ihm beauftragten Werkstatt oder einerähnlich qualifizierten Person ersetzt werden, umGefahrungen zu vermeiden.
• Es ist sicherzustellen, dass der Ventilator von Entfernung der Schutzvorrichtung von der Netzversorgung getrennt wird.

Deutsch

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
• Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäß oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Stellen Sie keine Gegenstände auf das Produkt.
• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter flieBendes Wasser.
• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführren.
  Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.
• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker aus der Steckdose, ...

• Wenn das Produkt nicht benutzt wird,

• wenn Funktionssstorungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und

• bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Stellen Sie das Produkt auf eineEbene, stabile und rutschfeste Oberfläche.
  Schützen Sie das Produkt vor:

• direkter Sonneneinstrahlung und Staub;

• Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Teiche, Badewanne) oder hoher Luftfeuchtigkeit.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

• Wahlrend des Betriebs das Schutzgitter nicht entfernen und keine Gegenstände einführen.
• Lassen Sie das Produkt vor der Reinigung immer vollständig zum Stillstand kommt und trennen Sie diese von der Steckdose.
  Um ein Überhitzen zu vermeiden, das Produkt nicht abdecken.
• Kleinkinder, Kinder und ätere Personen sollenn nicht über längerere Zeit kalten Luftströmen ausgesetzt werden.
  Das Produkt von losesen Gegenständen wie Pflanzen, Vorhange usw. Fernhalten.
  Das Produkt darf erst nach abgeschlossener Montage an das Netz angeschlossen werden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC-Produkt entschieden haben.itte lessen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf.

Bestimmungsgemäß Benutzung

Dieses Produkt dient nur zur Umwälzung der Raumluft. jeder andere Verwendung kann zu Schaden am Produkt oder zu Verletzungen führen. Die Imtron GmbH übernimmt keine Haftung für Schaden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Packen Sie das Produkt aus und entfernen Sie samtliche Verpackungsmaterialien.
Bewahren Sie die Originalverpackung auf fur den Fall, dass Sie das Produkt zu einem späteren Zeitpunkt lagern oder transportieren mochten.Falls Sie die Originalverpackung entsorgen, dann tun Sie dies gemäß der geltenden Vorschriften.
Prufen Sie den Verpackungsinhalt auf Vollständigkeit und Intaktheit.Solle der Inhalt in der Verpackung unvollständig oder beschädigt sein,benutzen Sie das Produktitte nicht. Bringen Sie es sofort zu Ihr hem Handler zuruck. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.

Lieferumfang

1 x Metallventilator 1 x Gebrauchsanweisung

Technische Daten

Netzspannung:220-240V\~,50Hz Nennleistung:21W Schutzklasse:II Durchmesser des Ventilators:23cm Gewicht:ca.1,77kg

Bezeichnung Symbol		Einheit
Maximaler Volumenstrom	F 22,97 m		3/min
Ventilator-Leistungsaufnahme	P 21,70 W
Serviceverhältnis	v	1,06 (m	3/min)/w
Leistungsaufnahme im Bereitschaffszustand	PSB	--	W
Energieverbrauch, ausgeschaltet	POFF	0	W
Ventilator-Schall-leistungspegel	LwA	52,52	dB(A)
Maximale Luftgeschwindigkeit	c	2,94	m/s
Jährlicher Strom-verbrauch	Q	6,94	kWh/a
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986 (corr. 1992)
Kontaktadresse für weitere Informationen	Imtron GmbH Wankelstraße 5, 85046 Ingolstadt, Germany

Bedienelemente

A Schutzgitter (vorne)
B Ventilatorflugel
C Schutzgitter (hinten)
D Stander
ENetzkabel mit Netzstecker
F Bedientasten
Befestigungsschrauben (4x)

Deutsch

Aufstellen

Abb. 1 Stellen Sie das Produkt auf einen stabilen, ebenen Untergrund.

Abb. SchlieBen Sie den Netzstecker an eine geeignete Steckdose an.

Vorsicht

Das Produkt dar auf keinen Fall ohne Standfuß oder in horizontaler Lage verwendet werden.

Betrieb

Abb.3 Zum Einsatzen des Ventilators eine der Geschwindigkeitsstufen 1-3 wahlen. Zum Ausschalten auf 0 stellen.

0	Ausschalten
1	Niedrige Leistung
2	Mittlere Leistung
3	Hohe Leistung

Abb. 4 Stellen Sie den gewünschten Neigungswinkel ein.

Vorsicht

Während des Betriebes muss das Schutzgitter vollständig geschlossen sein. Wahrend des Betriebes nicht die Finger oder irgendwelche Gegenstände in das Produkt stecken.

Reinigung und Pflege

Vorsicht

Lassen Sie das Produkt vor der Reinigung immer vollständig zum Stillstand kommt. Trennen Sie das Produkt erst dann von der Steckdose.

Bitte folgende Demontage-Anweisungen beachten.

Abb. 5 Losen Sie die Schrauben vom Schutzgitter.

Abb. 6 Nehmen Sie das vordere Schutzgitter vom hinteren Schutzgitter ab.

Abb. 7 Losen Sie die Schraube vom Schaft des Ventilatorflugels.

Abb. Entfernen Sie den Ventilatorflügel vom Motorschaft.

Abb. 9 Verwenden Sie zur Reinigung ein weiches Tuch. Sollten sich Schmutz oder Verunreinigungen nicht leicht entfern den lessen, verwenden Sie eine milde Seifenlauge.

Hinweis:

• Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel, Metalbestecke oder harte Bürsten.
• Tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten. Es darf kein Wasser auf oder in das Motorgehause des Ventilators tropfen.
• Trocknen Sie alle Bauteile gründlich, befind.\
• diese wieder zusammengebaut werden.

Abb. 10 Nach dem Reinigen, den Ventilator in umgekehrter Reihenfolge montieren.

Lagern Sie das Produkt in einer kühlen, trockenen und sauberen Umgebung. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern und Tieren auf.

Oδnyiες ασφαλείας

Beschermingsklasse : II

Diameterventilator:23cm

Gewicht: ca. 1,77 kg
