SPIW318L - Climatiseur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Climatisation réversible, puissance de refroidissement 3,5 kW, puissance de chauffage 4,0 kW, classe énergétique A++.
Dimensions de l'appareil	Dimensions (HxLxP) : 85 x 80 x 30 cm, poids : 30 kg.
Niveau sonore	Niveau sonore en mode silencieux : 22 dB(A), en mode maximum : 45 dB(A).
Fonctionnalités	Fonction déshumidification, mode éco, télécommande, programmable.
Installation	Installation murale, nécessite un professionnel pour le montage et le raccordement.
Entretien et maintenance	Filtres à nettoyer tous les 3 mois, entretien annuel recommandé par un professionnel.
Sécurité	Protection contre le gel, arrêt automatique en cas de surchauffe.
Informations générales	Garantie de 2 ans, service après-vente disponible, compatible avec les systèmes domotiques.

FOIRE AUX QUESTIONS - SPIW318L WHIRLPOOL

Comment nettoyer le filtre de climatisation WHIRLPOOL SPIW318L ?

Pour nettoyer le filtre, retirez-le de l'unité, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si la climatisation ne fonctionne pas ?

Vérifiez si l'appareil est bien branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont chargées.

Pourquoi la climatisation WHIRLPOOL SPIW318L fait-elle du bruit ?

Des bruits peuvent être normaux, mais si le bruit est excessif, vérifiez si l'appareil est installé correctement et s'il n'y a pas d'objets obstruant le ventilateur.

Comment régler la température de mon climatiseur ?

Utilisez la télécommande pour régler la température souhaitée en appuyant sur les boutons 'température + ' ou 'température -'.

Est-il normal que de l'eau s'accumule autour de l'unité intérieure ?

Un peu d'eau peut s'accumuler pendant le fonctionnement, mais si cela devient excessif, vérifiez si le tuyau de drainage est obstrué.

Comment passer en mode chauffage sur le WHIRLPOOL SPIW318L ?

Appuyez sur le bouton 'mode' de la télécommande jusqu'à ce que le mode chauffage soit sélectionné.

Quelle est la puissance de refroidissement du WHIRLPOOL SPIW318L ?

La puissance de refroidissement de ce modèle est de 2,5 kW, idéale pour les petites et moyennes pièces.

Comment réinitialiser le climatiseur en cas de problème ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à réinitialiser les systèmes internes.

MODE D'EMPLOI SPIW318L WHIRLPOOL

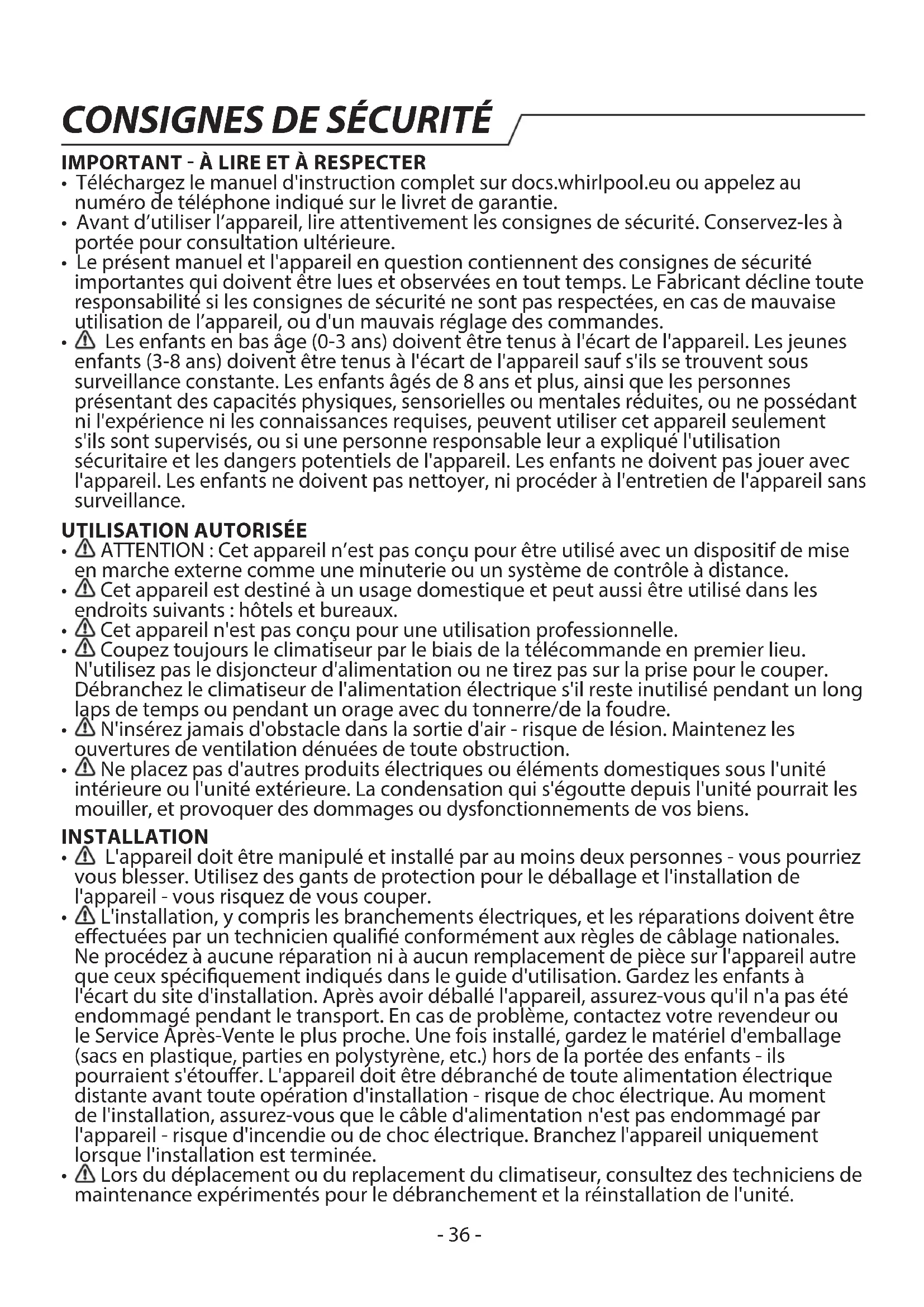

Directives d'utilisation

Important - À LIRE et à respecter

• Téléchargez le manuel d'instruction complet sur docs.whirlpool.eu ou appelez au numéro de téléphone indiqué sur le livre de garantie.
• Avant d'utiliser l'appareil, lire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure.
• Le présent manuel et l'appareil en question contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l'appareil, ou d'un mauvais réglage des commandes.
• Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance.

Utilisation autorisée

• ATTENTION: Cet appareil n'est pas conçu pour être utilisé avec un dispositif de mise en marche externe comme une minuterie ou un système de contrôle à distance.
• Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants : hôtels et bureaux. Cet appareil n'est pas conçu pour une utilisation professionnelle.
• Coupez toujours le climatiseur par le biais de la télécommande en premier lieu. N'utilisez pas le disjoncteur d'alimentation ou ne tirez pas sur la prise pour le couper. Débranchez le climatiseur de l'alimentation électrique s'il reste inutilisé pendant un long laps de temps ou pendant un orage avec du tonnerre/de la foudre.
• N'insérez jamais d'obstacle dans la sortie d'air - risque de lésion. Maintenez les ouvertures de ventilation dénuées de toute obstruction.
• Ne placez pas d'autres produits électriques ou éléments domestiques sous l'unité intérieure ou l'unité extérieure. La condensation qui s’égoutte depuis l'unité pourrait les mouiller, et provoquer des dommages ou dysfonctionnements de vos biens.

Installation

• L'appareil doit être manipulé et installé par au moins deux personnes - vous pourriez vous blesser. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risqueriez de vous couper.
• L'installation, y compris les branchements électriques, et les réparations doivent être effectuées par un technicien qualifié conformément aux règles de câblage nationales. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autre que ceux spécifiques indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouffer. L'appareil doit être débranché de toute alimentation électrique distante avant toute opération d'installation - risque d'électrocution. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - risque d'incendie ou d'électrocution. Branchez l'appareil uniquement lorsque l'installation est terminée. Lors du déplacement ou du repositionnement du climatiseur, consultez des techniciens de maintenance expérimentés pour le débranchement et la réinstallation de l'unité.

Consignes de sécurité

• L'appareil ne doit pas être installé dans la buanderie.

Avertissements électriques

• L'alimentation électrique doit être de tension nominale avec un circuit spécial pour l'appareil. Le diamètre du câble doit être conforme aux conditions requises.
• Un commutateur multipolaire doit être installé dans le cablage fixe conformément aux règles de câblage et l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.
• Un commutateur de déconnexion omnipolaire ayant une séparation de contact d'au moins 3 mm dans tous les pôles doit être connecté en cablage fixe.
• N'utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas cet appareil si le câble d'alimentation ou la prise de courant sont endommagés, si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou échappé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble identique par le fabricant, son agent de maintenance ou des personnes ayant la même qualification afin d'éviter tout danger - risque d'électrocution.
• Un dispositif d'intensité résiduelle (RCD) ayant une intensité de fonctionnement résiduelle ne dépassant pas 30mA doit être incorporé dans le câblage fixe selon la loi nationale.
• La température du circuit de réfrigérant sera élevée, il convient donc de garder le câble d'interconnexion éloigné du tube en cuivre. Assurez-vous que la mise à la terre est sûre et qu'un câble de mise à la terre est branché au système de mise à la terre spécifique du bathtub, installé par des professionnels. L'appareil doit être équipé d'un commutateur de protection contre les fuites électriques et d'un commutateur auxiliaire ayant une capacité suffisante. L'interrupteur doit également avoir une fonction de déclenchement magnétique et thermique pour assurer la protection en cas de court-circuit et de surcharge.

Configuration 9K & 12K 18K 24K
Capacité requise du disjoncteur 16A 20A 25A

• Pour la connexion du câble électrique et de la connexion de câble entre les unités internes et externes, consultez le diagramme de câblage sur l'appareil.

Nettoyage et entretien

• AVERTISSEMENT: Assurez-vous que l'appareil est éteint et débranché du réseau électrique avant d'effectuer l'entretien - vous pourriez vous électrocuter; n'utilisez jamais un appareil de nettoyage à vapeur - risque d'électrocution.
• La maintenance et la réparation nécessitant l'assistance d'autres membres du personnel qualifiés doivent être réalisées sous la supervision de la personne compétente dans l'utilisation de réfrigérants inflammables.
• La maintenance doit être réalisée uniquement avec l'équipement comme recommandé par le fabricant.

Élimination des matériaux d'emballage

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage ( ). Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets.

Mise au rebut des appareils électroménagers

Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant à la réglementation locale en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou

Consignes de sécurité

le magasin où vous avez acheté l'appareil. Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En s'assurant que ce produit est correctement mis au rebut, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé.

Le symbole () sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

Déclarations DE CONFORMITE

• Le texte complet de la déclaration de conformité est présent sur le site Internet suivant : docs.whirlpool.eu.
• L'équipement radio fonctionne dans la bande de fréquence ISM de 2,4 GHz, la puissance de radio-fréquence maximale transmise ne dépasse pas 20 dBm (e.i.r.p.).
• Ce produit comprend certains logiciels libres développés par des tiers. La déclaration d'utilisation de licence libre est disponible sur le site internet suivant : docs.whirlpool.eu.
• Ce produit contient des gaz à effet de serre fluorés couverts par le Protocole de Kyoto, le gaz réfrigerant étant dans un système hermétiquement scellé (R32, GWP 675). La quantité de charge maximale de réfrigerant est de 2,5 kg. Veuillez vous référer à l'étiquette nominative pour des informations détaillées.

Consignes de securite pour l'entretien de l'appareil avec un refrigerant specifique

• Téléchargez le manuel compte pour l'installation, l'entretien, la maintenance et les procédés de réparation sur docs.whirlpool.eu. N'utilise pas de systèmes pour accélérer le processus de décongélation ou pour le nettoyage, autres que ceux recommandés par le fabricant.
• L'appareil doit être stocké dans une zone bien aérée où la taille de la pièce correspond à la superficie de la pièce spécifiée pour le fonctionnement ; sans utiliser continuellement des sources d'allumage (telles que : flammes nues, appareil à gaz, ou chauffage électrique en fonctionnement).
• Ne pas pincer ou brûler. Soyez conscient que les réfrigérants peuvent être inodores.
• Toute personne qui est impliquée dans le travail ou l'introduction dans un circuit réfrigérant doit détenir un certificat en règle en cours de validité, émanant d'une autorité d'évaluation accréditée par l'industrie, qui autorise son personnel à traiter des réfrigerants en toute sécurité conformément à une Specification d'évaluation reconnue par l'industrie. La maintenance doit être réalisée uniquement comme recommandé par le fabricant de l'équipement. La maintenance et les réparations nécessitant l'assistance d'autres membres du personnel qualifiés doivent être réalisées sous la supervision de la personne compétente en matière d'utilisation des réfrigerants inflammables. L'appareil doit être installé, actionné et stocké dans une salle ayant une superficie au sol supérieure à 10m². L'installation des conduits doit être maintenue dans une salle ayant une superficie au sol supérieure à 10m². Les conduits doivent être conformes aux réglementations nationales en matière de gaz. La quantité de charge maximale de réfrigerant est de 2,5kg. Les connecteurs mécaniques utilisés en intérieur doivent être conformes à la norme ISO 14903. Lorsque des connecteurs mécaniques sont réutilisés en intérieur, les pièces d'étanchéité doivent être renouvelées. Lorsque des joints évasés sont réutilisés en intérieur, la partie évasée doit être reusinée. L'installation des conduits doit être maintenue au minimum. Les connexions mécaniques doivent être accessibles dans un but de maintenance.
• Le transport d'un équipement contenant des réfrigérants inflammables doit être conforme aux réglementations en matière de transport.
• Le marquage de l'équipement par le biais de signalisations doit être conforme aux réglementations locales.

Consignes de sécurité

1. La mise au rebut de l'équipement utilisant des réfrigérants inflammables doit être conforme aux réglementations nationales.
2. Le stockage de l'équipement/des appareils doit être conforme aux instructions du fabricant.
3. Stockage de l'équipement emballé èces d'équipement pouvant être stockées ensemble devra respecter les réglementations locales.
4. Information sur la maintenance.

6-1 Contrôles de la zone

Avant de commencer à travailler sur des systèmes contenant des réfrigérants inflammables, des contrôles de sécurité sont nécessaires afin de s'assurer que le risque d'inflammation est minimisé. Pour réparer le système de réfrigération, les précautions suivantes doivent être prises avant de réaliser un quelconque travail sur le système.

6-2 Procédure de travail

Le travail doit être entreprise dans le cadre d'une procédure de contrôle de façon à minimiser le risque de présence de gaz ou de vapeur inflammable pendant la réalisation du travail.

6-3 Zone de travail générale

L'ensemble du personnel de maintenance et les autres personnes travaillant dans la zone locale doivent être informés de la nature du travail réalisé. Le travail dans des espaces confinés doit être évité. La zone autour de l'espace de travail doit être séparée des autres. Il convient de s'assurer que les conditions dans la zone ont été rendues sûres par le contrôle du matériel inflammable.

6-4 Vérification de la présence de réfrigérant

La zone doit être vérifiée avec un détecteur de réfrigérant approprié avant et pendant le travail, afin de s'assurer que le technicien est conscient des atmosphères potentiellement inflammables. Assurez-vous que l'équipement de détection de fuite utilisé est adapté pour une utilisation avec des réfrigérants inflammables, à savoir qu'il est scellé dans un système convenablement anti-étincelle ou qu'il dispose d'une sécurité intrinsèque.

6-5 Présence d'un extincteur

Si des travaux à chaud doivent être réalisés sur l'équipement de réfrigération ou des pièces associées, un équipement d'extinction approprié doit être disponible à portée de main. Il convient d'avoir un extincteur à poudre sèche ou à CO_2 près de la zone de charge.

6-6 Absence de sources d'allumage

Lors de la réalisation d'un travail sur un système de réfrigération qui implique l'exposition de conduits contenant ou ayant contenu un réfrigérant inflammable, il est interdit d'utiliser des sources d'allumage pouvant donner lieu à un risque d'incendie ou d'explosion. Toutes les sources d'allumage possibles, y compris les cigarettes, doivent être maintenues suffisamment éloignées du site d'installation, de réparation, d'enlèvement et de mise au rebut, lorsqu'un réfrigérant inflammable peut eventuellement être libéré dans l'espace environnant. Avant de réaliser un travail, la zone autour de l'équipement doit être étudiée afin de s'assurer qu'il n'existe aucun danger ou risque d'inflammation. Des panneaux « Interdiction de fumer » doivent être affichés.

6-7 Zone ventilée

Assurez-vous que la zone est à l'air libre ou qu'elle est convenablement aérée avant de rentrer dans le système ou de réaliser des travaux à chaud. Un certain degré de ventilation doit se poursuivre pendant la période pendant laquelle le travail est réalisé. La ventilation doit permettre de disperser dans l'atmosphère tout le réfrigérant libre.

et de préférence de l'expulser extérieurement dans l'atmosphère.

6-8 Contrôles de l'équipement de réfrigération

Lorsque des composants électriques sont modifiés, ils doivent être adaptés au but prévu et à la spécification correcte. À tout moment, il convient de suivre les directives de maintenance et d'entretien du fabricant. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide. Les contrôleurs suivants doivent être appliqués aux installations en utilisant des réfrigérants inflammables :

• La taille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant du réfrigérant sont installées;
• La machine de ventilation et les sorties fonctionnent convenablement et ne sont pas obstruées;
• Si un circuit de réfrigération indirect est utilisé, le circuit secondaire doit être vérifié pour s'assurer de la présence de réfrigerant;
• Le marquage sur l'équipement doit rester visible et lisible. Le marquage et les signes illisibles doivent être corrigés;
• Le conduit de réfrigeration ou les composants sont installés dans une position où il est peu probable qu'ils soient exposés à une éventuelle substance susceptible de corroder les composants contenant du réfrigerant, sauf si les composants sont réalisés en matérielux intrinsèquement résistants à la corrosion ou convenablement protégés dans ce but.

6-9 Contrôles des dispositifs électriques

La réparation et l'entretien de composants électriques doivent inclure des contrôles de sécurité initiaux et des procédures d'inspection de composants. En cas de panne susceptible de compromettre la sécurité, aucune alimentation électrique ne doit être connectée au circuit tant que la sécurité n'est pas satisfaisante. Si la panne ne peut pas être corrigée immédiatement mais qu'il est nécessaire de poursuivre l'opération, une solution temporaire ajustée doit être utilisée. Cela doit être rapporté au propriétaire de l'équipement, et toutes les parties doivent être informées. Les contrôles de sécurité initiaux comprennent :

• La vérification que les condensateurs sont déchargés : cela doit être fait d'une manière sûre afin d'éviter la possibilité de production d'étincelles;
• la vérification qu'il n'y a upération ou la purge du système;
• la vérification qu'il existe une continuité de la liaison à la terre.
• Réparations des composants scellés

Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être débranchées de l'équipement sur lequel on travaille avant toute déconnexion d'une alimentation électrique scellée à l'équipement pendant la maintenance, puis, une forme permanente de détection de fuite doit être placée au point le plus critique pour avertir d'une situation potentiellement dangereuse. Il convient de faire particulièrement attention à ce qui suit lors du travail sur des composants électriques. Le boîtier ne doit pas être altéré de façon à affecter le niveau de protection. Cela comprend des dommages aux câbles, un nombre excessif de connexions, des bornes non réalisées selon la spécification d'origine, des dommages aux joints, une installation incorrecte des presse-étoupes, etc. Il convient de s'assurer que l'appareil est monté en toute sécurité. Assurez-vous que les joints ou matériels d'étanchéité ne sont pas dégradés au point de ne plus pouvoir servir à prévenir l'entrée d'atmosphères inflammables. Les pièces de remplacement doivent être conformes aux spécifications du fabricant. REMARQUE:

L'utilisation d'un mastic au silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuite. Des composants à sécurité intrinsèque n'ont pas besoin d'être isolés avant de travailler dessus.

1. Réparation des composants à sécurité intrinsèque

Consignes de sécurité

Ne pas appliquer de charges inductives ou de capacitance permanentes au circuit sans s'assurer que cela ne dépassera pas la tension autorisée et l'intensité permise pour l'équipement utilisé. Des composants à sécurité intrinsèque sont les seuls composants sur lesquels il est possible de travailler alors qu'ils sont sous tension en présence d'une atmosphère inflammable. L'appareil de test doit être classé à la valeur correcte. Remplacer les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent provoquer l'inflammation de l'atmosphère du réfrigérant en cas de fuite.

9. Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des arêtes vives ou à tout autre effet environnemental négatif. Le contrôle doit également tenir compte des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs. 10. Détection de réfrigérants inflammables

En aucun cas, des sources potentielles d'inflammation ne doit être utilisées dans la recherche ou la détection de fuites de réfrigérant. Il est interdit d'utiliser une torche halogénée (ou tout autre détecteur utilisant une flamme nue).

11. Méthodes de détection de fuites

Les méthodes de détection de fuites suivantes sont jugées acceptables pour les systèmes contenant des réfrigerants inflammables :

• Des détecteurs de fuites électroniques doivent être utilisés pour détecter des réfrigerants inflammables, mais la sensibilité peut ne pas être ajustée, ou peut nécessiter un recalibrage (l'équipement de détction doit être calibré dans une zone sans réfrigerant).
• Assurez-vous que le détecteur ne soit pas une source potentielle d'inflammation et qu'il soit adapté au réfrigérant utilisé.
• L'équipement de détction de fuite doit être régé à un pourcentage du LFL du réfrigérant et il doit être calibré selon le réfrigérant utilisé et le pourcentage de gaz approprié (25% maximum) doit être confirmé.
• Les fluides de détection de fuite sont adaptés pour une utilisation avec la plupart des réfrigérants mais l'utilisation de déterg érant et corroder le conduit en cuivre.
• En cas de suspicion de fuite, toutes les flammes nues doivent être éliminées/éteintes.
• En cas de fuite de réfrigerant qui nécessite un brasage, tout le réfrigerant doit être ré
• De l'azote libre d'oxygène (OFN) doit ensuite être purgé à travers le système, à la fois avant et pendant le processus de brasage.

12. Suppression et évacuation

• Lors de l'introduction dans le circuit de réfrigérant pour faire des réparations - ou pour tout autre but, des procédures conventionnelles doivent être utilisées. Toutefois, il est important de suivre les valeurs pratiques lorsqu'il s'agit d'inflammabilité.

Il convient de suivre la procédure suivante :

• Enlevez le réfrigérant;
• Purgez le circuit avec un gaz inerte; Évacuez;
• Purgez à nouveau avec un gaz inerte;
• Ouvrez le circuit par découpage ou brasage.

La charge de réfrigérant doit être récupérée dans les cylindres de récupération corrects. Le système doit être « rinçé » avec de l'OFN pour rendre l'unité sûre. Il est possible qu'il faille répéter ce processus plusieurs fois. Il ne faut pas utiliser d'air comprimé ou d'oxygène pour cette tâche. Le rinçage doit être réalisé par une ouverture de remplissage jusqu'à obtention de la pression de travail, puis par une ventilation à l'atmosphère, et

Consignes de sécurité

Enfin une dépression jusqu'au vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de réfrigérant dans le système. Lorsque la charge finale est utilisée, le système doit être ventilé à la pression atmosphérique pour permettre le travail. Cette opération est absolument vitale si des opérations de brasage sur les conduits doivent avoir lieu. Il faut s'assurer que la sortie pour la pompe à vide n'est pas proche d'éventuelles sources d'inflammation et qu'il existe un vide dans le système avec de l'OFN et qu'une ventilation continue est disponible.

13. Procédures de charge

Outre les procédures de charge conventionnelles, les conditions requises suivantes doivent être suivies :

• Assurez-vous qu'aucune contamination de différents réfrigérants ne se produit lors de l'utilisation de l'équipement de charge.
• Les tuyaux ou conduits doivent être le plus court possible afin de minimiser la quantité de réfrigérant qu'ils contiennent.
• Les cylindres doivent rester verticaux.
• Assurez-vous que le système de réfrigeration est mis à la terre avant de charger le système avec du réfrigérant.
• Étiquetez le système lorsque la charge est complète (si ce n'est pas déjà le cas).
• Il convient de faire très attention à ne pas trop remplir le système de réfrigération. Avant de recharger le système, il doit être testé sous pression avec de l'OFN.

Le système doit être testé pour vérifier les fuites lors de l'achèvement de la charge mais avant la mise en service.

Un test de fuite de suivi doit être réalisé avant de quitter le site.

14. Démantèlement

Avant de réaliser cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement dans les moindres détails. Il est une bonne pratique recommandée que tous les réfrigérants soient récupérés en toute sécurité. Avant d'effectuer cette tâche, un échantillon d'huile et de réfrigérant doit être prélevé, si une analyse s'avère nécessaire avant de réutiliser le réfrigérant récupéré. Il est essentiel de disposer d'une source d'électricité avant de commencer l'opération.

a. Familiarisez-vous avec l'équipement et son fonctionnement. b. Isolez le système électriquement. c. Avant de tenter la procédure, assurez-vous que :

• Un équipement de manipulation mécanique est disponible, si nécessaire, pour manipuler les cylindres de réfrigérant;
• Tout l'équipement de protection individuelle est disponible et utilisé correctement;
• Le processus de récapture est supervisé à tout moment par une personne compétente;
• L'équipement de récupération et les cylindres sont conformes aux normes appropriées.

d. Évacuez le système réfrigérant, si possible.

e. S'il n'est pas possible d'atteindre le vide, réalisez un collecteur de sorte que le réfrigerant puisse être enlevé des différentes parties du système. f. Assurez-vous que le cylindre est situé sur les gradins avant que la récapuration n'ait lieu. g. Démarrez la machine de récapération et faites-la fonctionner conformément aux instructions du fabricant. h. Ne surchargez pas les cylindres. (Pas plus de 80% en volume de charge de liquide). i. Ne dépassez pas la pression de fonctionnement maximale du cylindre, même temporairement. j. Lorsque les cylindres ont été remplis correctement et que le processus est terminé, assurez-vous que les cylindres et l'équipement sont enlevés du site rapidement et que toutes les soupapes d'isoation sur l'équipement sont fermées. k. Le réfrigerant récapuré ne doit pas être chargé dans un autre système de réfrigérant sauf s'il a été nettoyé et vérifié.

15. Étiquetage

L'équipement doit être étiqueté en indiquant qu'il a été démonté et vide de son réfrigérant. L'étiquette doit être datée et signée. Assurez-vous qu'il existe des étiquettes sur l'équipement indiquant que l'équipement contient du réfrigérant inflammable.

16. Récupération

Lors de l'enlèvement du réfrigérant d'un système, soit pour des raisons d'entretien ou de démantèlement, il est de bonne pratique recommandée que tous les réfrigérants soient enlevés en toute sécurité. Lors du transfert du réfrigérant dans des cylindres, assurez-vous que les cylindres de récupération appropriés soient utilisés. Assurez-vous que le nombre correct de cylindres pour le maintien de la charge totale du système soit disponible. Tous les cylindres à utiliser sont désignés pour le réfrigérant récupéré et étiquetés pour ce réfrigérant (à savoir des cylindres spéciaux pour la récupération de tout le réfrigérant). Les cylindres doivent être complets avec une soupape de détente et des soupapes d'arrêt associées, en bon état de marche. Des cylindres de récupération vides sont évacués et, si possible, refroidis avant que la récupération ne se produise. L'équipement de récupération doit être en bon état de fonctionnement avec un ensemble d'instructions concernant l'équipement qui restent à portée de main et qui sont adaptées pour la récupération de réfrigérants inflammables. En outre, un ensemble d'échelles de pesée calibrées doit être disponible et en bon état de marche. Les tuyaux doivent être complets avec des raccords de déconnexion sans fuite et en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle est en parfait état de marche, qu'elle est convenablement entretenue et que tous les éventuels composants associés sont scellés pour éviter toute inflammation en cas de libération de réfrigérant. Consultez le fabricant en cas de doute. Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant dans le cylindre de récupération correct, et la Note de Transfert de Rebut pertinente doit être préparée. Ne mélangez pas les réfrigérants dans les unités de récupération et en particulier dans les cylindres. Si les compresseurs ou les huiles de compresseur doivent être enlevés, assurez-vous qu'ils aient été évacués à un niveau acceptable pour s'assurer qu'il ne reste aucun réfrigérant inflammable dans le lubrifiant. Le processus d'évacuation doit être réalisé avant de renvoyer le compresseur aux fournisseurs. Seul le chauffage électrique au corps du compresseur doit être utilisé pour accélérer ce processus.

Lorsque l'huile est vidangée d'un système, cela doit être effectué en toute sécurité. Lors du déplacement ou du replacement du climatiseur, consultez des techniciens de maintenance expérimentés pour le débranchement et la réinstallation de l'unité. Ne placez pas d'autres produits électriques ou éléments domestiques sous l'unité intérieure ou l'unité extérieure. La condensation qui s'égoutte depuis l'unité pourrait les mouiller, et provoquer des dommages ou dysfonctionnements de vos biens. Maintenez les ouvertures de ventilation dénuées de toute obstruction. L'appareil doit être stocké dans une zone bien aérée où la taille de la pièce correspond à la superficie de la pièce spécifique pour le fonctionnement. L'appareil doit être stocké dans une salle sans flammes nues en fonctionnement continu (par exemple un appareil à gaz) et sans source d'inflammation (par exemple un chauffage électrique en fonctionnement). Les connecteurs mécaniques et les joints évasés réutilisables sont interdits.

Unité intérieure

2 Les figures dans ce manuel sont basées sur la vue extérieure d'un modèle standard. Par conséquent, la forme peut différer de celle du climatisateur que vous avez choisi.

Explication des symboles affichés sur l'unité intérieure ou l'unité extérieure.

	AVERTISSEMENT	Ce symbole indique que cet apparéil utilise un réfrigérant inflammable qui en cas de fuite et d'exposition à une source d'inflammation extérieure, présente un risque d'incendie.
	ATTENTION	Ce symbole montre que le manuel de fonctionnement doit être lu attentivement.
	ATTENTION	Ce symbole indique qu'un personnel de maintenance doit manipuler cet équipement en se reférant au manuel d'skeleton.
i	ATTENTION	Ce symbole montre que les informations sont disponibles dans le manuel d'utilisation ou d'installation.

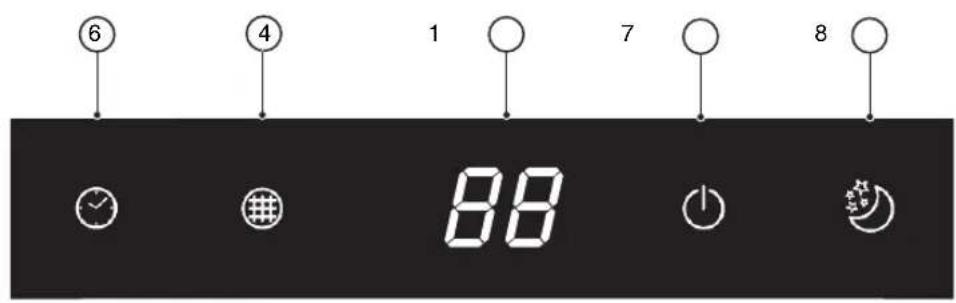

Voyant de température (1)

Il affiche la température prévue. Il indique « FC » pour rappeler de nettoyer le filtre.

Voyant wi-fi (2)

Il clignote rapidement (3Hz) lorsqu'il se connecte au routeur ou en cas de perte de connexion au routeur. Il clignote lentement (1,5Hz) lorsqu'il est connecté au routeur mais non connecté au cloud. Il devient fixe lorsque le Wi-Fi est totalement connecté. Il s'éteint quand le Wi-Fi est désactivé ou se coupe.

Il s'allume quand la fonction 6th sense est activée. Il s'éteint quand la fonction 6th sense se termine.

Voyant de surveillance de filtre (4)

Il clignote quand le filtre doit être nettoyé. Le voyant de surveillance du filtre clignote après 720 heures d'utilisation pour rappeler de nettoyer le filtre. Après le nettoyage du filtre, appuyez sur la touche de réinitialisation située sur l'unité intérieure derrière le panneau avant afin d'interrompre le clignotement du voyant de surveillance du filtre.

Voyant d'humidité (5)

Il s'allume lorsqu'il indique le niveau d'humidité. Il s'éteint lorsqu'il indique la temperature.

Voyant minuterie (6)

Il s'allume pendant le temps établi. Il s'éteint lorsque la minuterie se termine.

Voyant de fonctionnement (6)

Il s'allume pendant le fonctionnement. Il clignote pendant le dégel de l'unité extérieure.

Voyant sleep (8)

Il s'allume une fois le mode « sleep » activé, le voyant « Running » (fonctionnement) clignotera 10 fois puis l'écran complet s'éteindra.

Pour les climatiseurs sans commande Wi-Fi, nous recommandons le Wpro SmartClim : un dispositif intelligent pour contrôler par Wi-Fi les principaux réglages de votre appareil à partir de votre smartphone.

Cet accessoire n'est pas inclus à l'intérieur de l'emballage du produit. Merci de contacter notre service après-vente pour plus de détails et pour tout achat.

Insérez les batteries dans la télécommande

1. Insérez une fiche et appuyez lentement vers le bas sur le couvercle des piles et poussez dans le sens de la flèche, comme indiqué.
2. Insérez 2 piles AAA (1,5V) dans le compartiment. Assurez-vous que la polarité « + » et « - » est correctement positionnée.
3. Fermez le couvercle des piles sur la télécommande.

Préréglage de la télécommande

• À chaque fois que les piles de la télécommande sont remplacées, la télécommande est préréglée en mode Pompe à chaleur. La télécommande de climatiseur - pompe à chaleur peut être utilisée pour commander les modèles de climatiseur à refroidissement uniquement.

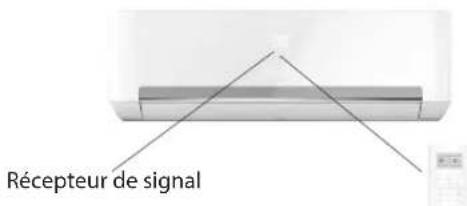

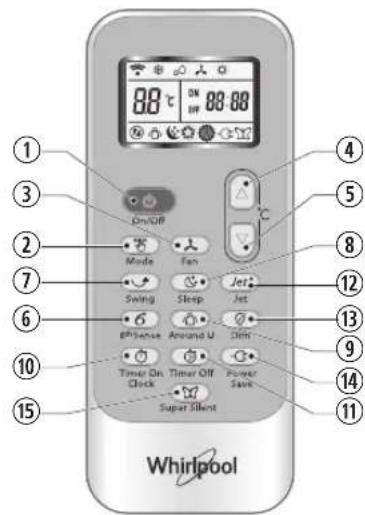

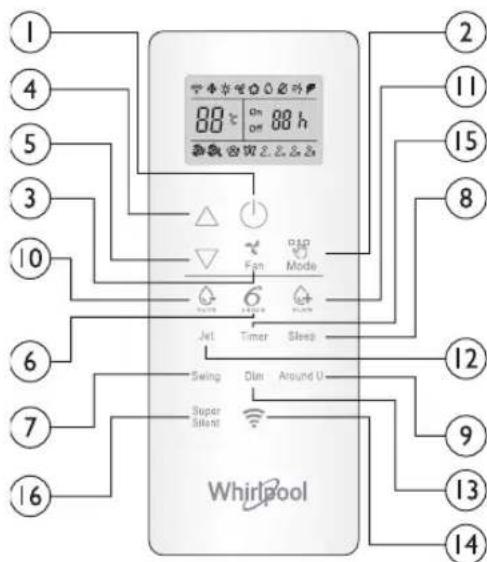

Utilisation de la télécommande pour commander l'appareil

Pour faire fonctionner l'appareil par le biais de la télécommande, pointez la télécommande vers le dispositif récepteur sur l'unité intérieure, pour assurer la sensibilité de réception. - Pour envoyer un message depuis la télécommande, le symbole clignotera pendant 1 seconde. À réception du message, l'appareil émettra un bip.

• La télécommande fera fonctionner le climatiseur à une distance pouvant atteindre 7 m.
• À chaque fois que les piles sont remplacées dans la télécommande, celle-ci est préréglée en mode Pompe à chaleur.

Remarque: merci de suivre les instructions qui correspondent à la télécommande que vous avez reçue pour le fonctionnement du Climatisationur.

1. TOUCHE On/off (marche/arret)

La pression sur cette touche permet d’allumer ou d’éteindre l’appareil.

3. TOUCHE FAN (ventilateur)

Il est utilisé pour sélectionner la vitesse du ventilateur en séquence auto, élevée, moyenne ou BASSE.

4-5. Touchetemperature (temperature)

Utilise pour sélectionner la température ambiante.

Utilisée pour régler l'heure en mode minuterie.

6. TOUCHE 6TH SENSE

Elle permet de régler ou d'annuler le fonctionnement de la fonction 6th Sense.

7. Toucheswing

Permet d'arrêter ou de démarrer l'oscillation du volet de réglage horizontal et règle la direction du flux d'air vers le haut/vers le bas.

10-11. TOUCHE Humidity (humidite)

Utilisée pour régler le niveau d'humidité souhaité, elle n'est disponible qu'en mode 6th SENSE.

Utilisée pour démarrer ou arrêter le fonctionnement « super silencieux » afin d'atténuer le bruit ambiant.

2. Touchemode

Utilisée pour sélectionner le mode de fonctionnement. En séquence refroidissement, chauffage ou ventilation.

8. Touchesleep

Utilisée pour sélectionner le mode « sleep » (sommeil) en séquence sleep 1, sleep 2, sleep 3, sleep 4 et extinction « sleep ».

9. TOUCHE AROUND u

Utilisée pour régler ou annuler la fonction Around U.

12. TOUCHE JET

Utilisée pour démarrer ou arrêter le refroidissement ou le chauffage rapide.

13. Touched DIM

Utilisée pour allumer ou éteindre l'éclairage de l'affichage sur l'unité intérieure.

14. TOUCHE wi-fi

Utilisée pour allumer ou couper le Wi-Fi.

1. TOUCHETIMER (MINUTERIE) Utilise pour régler l'heure pour allumer ou éteindre l'appareil.

Deverrouillage

Voyant de refroidissement Vitesse de ventilateur automatique Voyant Sleep 1

Voyant d'humidité plus Vitesse de ventilateur élevée Voyant Sleep 2

Indicateur d'humidité moins Visse de ventilateur moyenne Voyant Sleep 3

Voyant de ventilateur seul Vitesse de ventilateur Voyant Sleep 4

Voyant de chauffage Voyant Super silent Affichage température établie

Voyant Around U Voyant 6h SENSE Affichage minuterie

Voyant Jet Voyant Power Save Transmission de signal

Appuyez sur la touche, le rétroéclairage sera activé et les touches de fonction seront activées pour utilisation. Appuyez à nouveau pour verrouiller la télécommande. Si la télécommande ne fonctionne pas pendant 10s, elle sera automatiquement verrouillée.

1. TOUCHE on/off (marche/arrêt)

La pression sur cette touche permet d’allumer ou d’éteindre l’appareil.

2. Touchemode

Utilisée pour sélectionner le mode de fonctionnement, en séquence refroidissement, chauffage ou ventilation.

3. TOUCHE FAN (ventilateur)

Il est utilisé pour sélectionner la vitesse du ventilateur en séquence auto, élevée, moyenne ou basse.

4-5. Touchetemperature (temperature)

Utilisée pour sélectionner la température ambiante. Utilisée pour régler l'heure en mode minuterie et l'horloge en temps réel.

6. TOUCHE 6^th SENSE

Elle permet de régler ou d'annuler le fonctionnement de la fonction 6^th sense.

7. Toucheswing

Permet d'arrêter ou de démarrer l'oscillation du volet de réglage horizontal et règle la direction du flux d'air vers le haut/vers le bas.

8. Touchesleep

Elle règle ou annule le fonctionnement en Mode Sleep, en séquence

9. TOUCHE AROUND u

Utilisée pour régler ou annuler la fonction Around U.

1. TOUCHETIMERON/CLOCK (HORLOGE/MINUTERIE)

Utilisé pour régler l'heure en cours.

Utilisée pour régler ou annuler la mise en route de la minuterie. 11 TOUCHE TIMER OFF (ARRET MINUTERIE)

Utilisée pour régler ou annuler l'arrêt de la minuterie.

12. TOUCHE JET

Utilisée pour démarrer ou arrêter le refroidissement ou le chauffage rapide.

13. TOUCHEDIM

Utilisée pour allumer ou éteindre l'éclairage de l'affichage sur l'unité intérieure.

Utilisée pour démarrer ou arrêter le fonctionnement en économie d'énergie.

Utilisée pour démarrer ou arrêter le fonctionnement « super silencieux » afin d'atténuer le bruit ambiant.

Symboles sur l'affichage de la télécommande

Voyant de refroidissement Voyant Sleep 1 Vitesse de ventilateur automatique Voyant Jet

Voyant Dry Voyant Sleep 2 Vitesse de ventilateur élevée Transmission de signal

Voyant de ventilateur seul Voyant Sleep 3 Vitesse de ventilateur moyenne

Voyant de chauffage Voyant Sleep 4 Vitesse de ventilateur basse Affichage heures actuelle

Voyant 6^th SENSE Voyant AroundU Voyant Super silent Affichage temperature etablie

Affichage minuterie

Voyant Power save

Conditions de fonctionnement

Le dispositif de protection peut être déclenché et arrêter l'appareil dans les cas enumerés ci-dessous.

Chauffage	La température de l'air extérieur est supérieure à 24°C
	La température de l'air extérieur est inférieure à -7°C
	La température ambiente est supérieure à 27°C
Refroidissement	La température de l'air extérieur est supérieure à 43°C
	La température ambiente est inférieure à 21°C
Déshumidification	La température ambiente est inférieure à 18°C

Si le climatiseur fonctionne en mode REFROIDISSEMENT ou SEC avec une porte ou une fenêtre ouverte pendant un long moment, lorsque l'humidité relative est supérieure à 80%, de la condensation pourrait s'égoutter depuis la sortie.

Caractéristiques du dispositif de protection

Attendez au moins 3 minutes avant de redémarrer l'unité une fois que l'opération se termine et en cas de changement de mode pendant le fonctionnement. Avant d'avoir branché l'appareil à l'alimentation électrique et après l'avoir allumé immédiatement, un décalage de 20 secondes peut se produire avant qu'il ne commence à fonctionner. Si toute l'opération s'est arrêtée, appuyez sur la touche ON/OFF pour redémarrer. La minuterie doit être à nouveau réglée si elle s'est effacée.

Antigel

Lorsque la température de l'échangeur de chaleur intérieur chute à ou en deçà, le compresseur s’arrêtera de fonctionner pour protéger l'appareil.

Caractéristiques du mode chauffage préchauffage

Afin d'éviter le soufflage d'air froid, 2-5 minutes sont nécessaires pour préchauffer l'unité intérieure lors du démarrage du fonctionnement en mode CHAUFFAGE. Le ventilateur intérieur ne fonctionnera pas pendant le préchauffage.

Dégivrage

En fonctionnement CHAUFFAGE, l'appareil se dégivrera (dégel) automatiquement pour augmenter le rendement. Cette procédure dure habituellement 6-10 minutes. Pendant le dégivrage, le ventilateur arrête de fonctionner et le voyant de fonctionnement clignote.

Une fois le dégivrage terminé, il revient en mode CHAUFFAGE automatiquement.

1. Débranche l'appareil de l'alimentation électrique

Coupez l'appareil avant de le débrancher de l'alimentation électrique.

2. Enlevez le panneau avant

Ouvrez le panneau avant comme indiqué par la flèche (Fig. A).

Tirez sur les fentes sur le côté du panneau avant avec force pour sortir le panneau avant (Fig. B).

3. Nettoyage du panneau avant

Essuyez-le avec un chiffon doux et sec. Utilisez de l'eau tiède (inférieure à 40°C) pour nettoyer si l'appareil est très sale. Après le nettoyage, laissez-le sécher.

4. Réinstallez et fermez le panneau avant

Réinstallez et fermez le panneau avant en le poussant vers le bas.

Remarque:

N'utilisez aucune substance comme de l'essence ou une poudre de polissage pour nettoyer l'appareil. N'élaborspez pas d'eau sur l'unité intérieure. DANGER! Choc électrique!

Nettoyage du filtre à air

Il est nécessaire de nettoyer le filtre à air après l'avoir utilisé pendant environ 200 heures. Nettoyez-le

filtre à air toutes les deux semaines si le climatiseur fonctionne dans un environnement extrêmement poussiéreux.

1. Débranchez l'appareil de l'alimentation électrique

Coupez l'appareil avant de le débrancher de l'alimentation électrique.

2. Sortez le filtre à air (fig. c).

1. Ouvrez le panneau avant. 2. Appuyez doucement sur la poignée du filtre. 3. Faites coulisser le filtre pour le sortir.

3. Nettoyage du filtre à air (fig. d)

Si le filtre est très sale, nettoyez-le avec une solution d'eau tiède et de détergent neutre.

Après le nettoyage, laissez-le sécher.

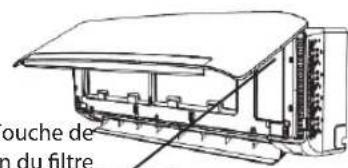

1. Réinstallez le filtre, appuyez sur la touche de réinitialisation du filtre (Fig. E) sur le côté droit en utilisant une broche à cylindre et fermez le panneau avant.

Remarque:

• Pour éviter toute lésion, ne touchez pas les ailettes de l'unité intérieure avec vos doigts après avoir enlevé le contrôle.
• Ne tentez pas de nettoyer l'intérieur du climatiseur par vous-même.
• Ne nettoyez pas le filtre dans la machine à laver.

Fig. A

Fig. B

Fig. E

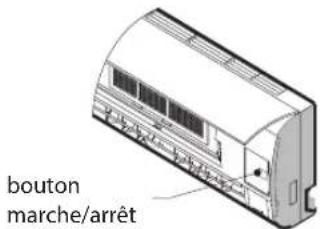

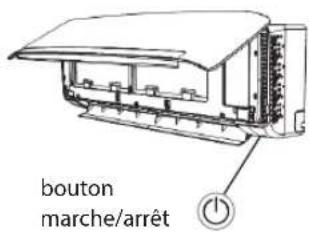

Dans une situation d'urgence ou lorsque la télécommande est manquante, vous pouvez contrôler l'unité en appuyant sur le commutateur marche/arrêt situé sur l'unité intérieure.

• Allumer l'appareil : lorsque l'unité est éteinte, appuyez sur cette touche, elle démarrera et fonctionnera en mode 6th SENSE.
• Couper l'appareil : lorsque l'unité est allumée, appuyez sur cette touche, l'unité s'arrête de fonctionner.

Fonction redémarrage automatique

Si vous voulez régler le redémarrage automatique, allumez l'appareil, appuyez sur la touche ON/OFF sur l'unité intérieure et maintenez-la pendant plus de 5 secondes, le redémarrage automatique sera réglé avec un signal sonore.

Si le redémarrage automatique a été réglé, appuyez sur la touche ON/OFF sur l'unité intérieure et maintenez-la pendant plus de 5 secondes, la fonction redémarrage automatique sera annulée avec un signal sonore et le climatiseur sera en mode standby (veille).

Mise au rebut des piles

Pour protéger les ressources naturelles et promouvoir la réutilisation du matériel, veuillez séparer les piles des autres types de déchets et les recycler par le biais de votre système de retrait de piles gratuite local.

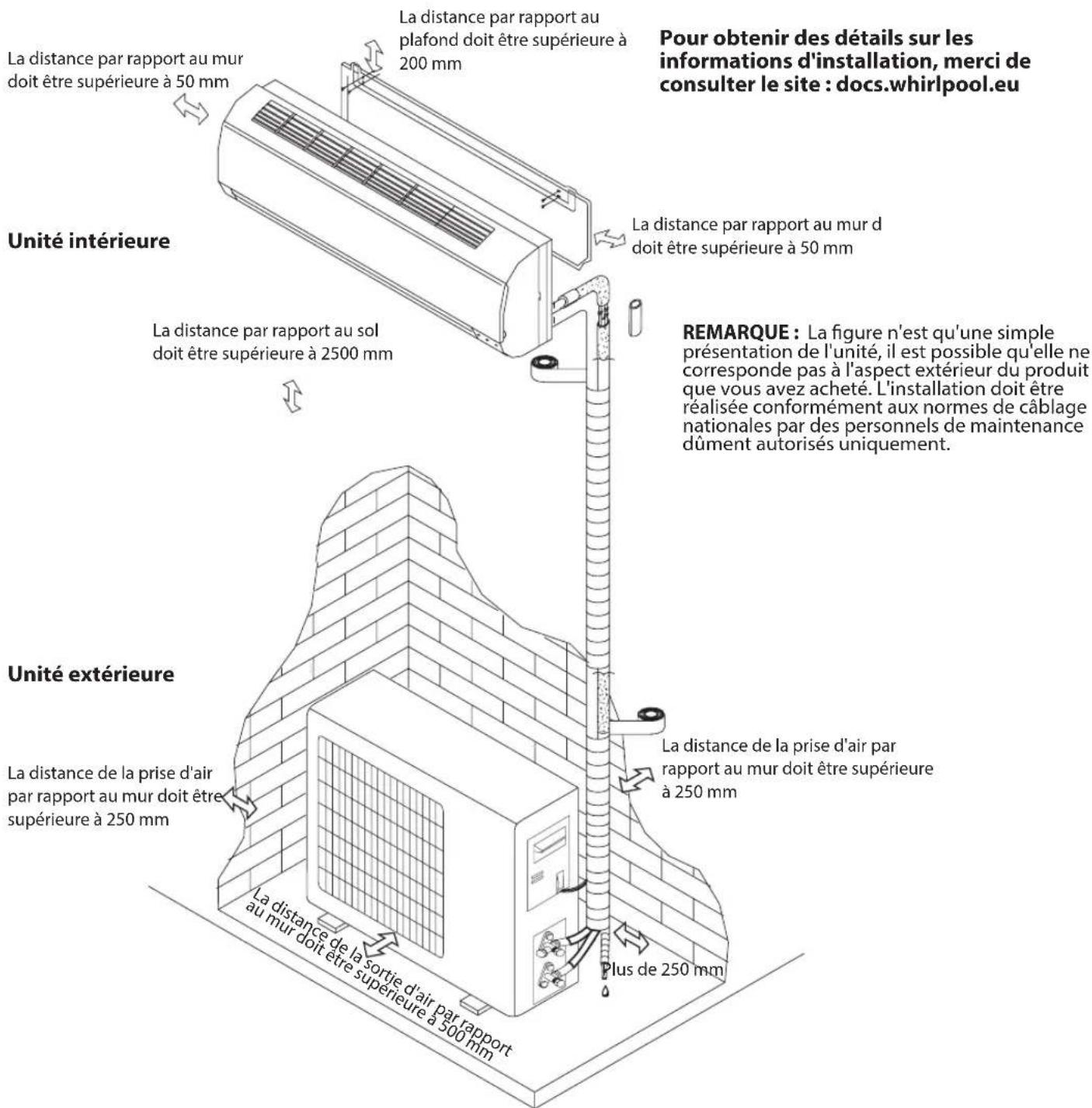

Diagramme d'installation

Lors de l'installation du câble d'interconnexion, assurez-vous que la couleur des fils et de la borne n° de l'unité extérieure est la même que celle de l'unité intérieure.

Spécifications du câble

Capacité (Btu/h)	Câble électricité Câble de connexion électricité
	Type	Superficie transversale normale	Type	Superficie transversale normale
7K, 9K, 12K H07RN-F 1,0 mm		2X3 H07RN-F 1,0 mm		2X5
18K H07RN-F 1,5 mm		2X3 H07RN-F 1,5 mm		2X5
24 K H07RN-F 2,5 mm		2X3 H07RN-F 2,5 mm		2X5

Les problèmes de fonctionnement sont souvent dus à des causes mineures, merci de vérifier et de vous référer au graphique suivant avant de contacter le service après-vente. Cela permettra d'économiser du temps et des dépenses inutiles.

Problème Analyse
Ne fonctionne pas	Le dispositif de protection ou le fusible est-il grillé?Veuillez attendre 3 minutes et redémarrez, le dispositif de protection est susceptible d'empêcher l'unité de fonctionner.Les batteries de la télécommande sont-elles usées?La prise est-elle mal branchée?
Pas d'air de refroidissement ou de chauffage	Le filtré à air est-il sale?Les entrées et sorties du climatiseur sont-elles bloquées?La température est-elle régée convenablement?Les portes ou fenêtres sont-elles ouvertes?
Contrôle inefficace	Y-a-t-il eu une forte interférence (provenant d'une décharge d'électricité statique, d'une anomalie de tension d'alimentation)? Il faut noter que le fonctionnement sera anormal, dans ce cas, débranchez la prise et rebranchez après 2-3 secondes.
Ne fonctionne pas immédiatement	Un délambda de 3 minutes se produit lors d'un changement de mode en cours de fonctionnement.
Odeur particulière	Cette odeur peut venir d'une autre source comme les meubles, une cigarette, etc, qui est aspirée dans l'unité et retransmise avec l'air.
Un bruit d'eau qui coule	Comportement normal provoqué par le flux de réfrigérant dans le climatiseur.Son de dégivrage en mode chauffage.
Son craquant	Le son peut être géné par la dilatation ou la contraction du panneau avant dû à des changements de température.
Vaporisation de brouillard depuis la sortie	Y-a-t-il du brouillard dans la piece à basse température? Comportement normal dû à l'air froid déchargé de l'unité intérieure pendant le mode de fonctionnement REFROIDISSEMENT ou SEC.
Le voyant de fonctionnement clignote mais le ventilateur d'entrée s'accute.	L'unité passé du mode chauffage au dégivrage. Le voyant s'éteindra et reviendra en mode chauffage.

Remarque: Si les problèmes persistent, coupez l'appareil et débranchez-le de l'alimentation électrique, puis contactez le Service après-vente agréé Whirlpool le plus proche. N'essayez pas de déplacer, réparer, démonter ou modifier l'appareil par vous-même.

Avant de contacter le service après-vente:

1. Essayez de remédier par vous-même au problème en consultant les descriptions indiquées dans le chapitre « Diagnostic rapide »,
2. Éteignez l'appareil puis rallumez-le pour vérifier si l'anomalie a été éliminée.

Si le problème persiste après avoir effectué les contrôles ci-dessus, contactez le service après-vente.

Veuillez fournir : - une brève description du défaulted ; - le modèle exact du climatiseur ; - le numéro de service (c'est le numéro que l'on trouve sous le mot Service sur l'autocollant de service situé sur le côté ou dans le bas de l'unité intérieure) ; - ce code d'identification est également indiqué dans le livre de garantie ; - votre adresse complète ; - votre numéro de téléphone.

Si des travaux de réparation doivent être réalisés, contactez le Service Après-Vente (l'utilisation de pièces de rechange d'origine et une réparation correcte sont garanties). Vous aurez besoin de partager la facture originale.

Le non-respect des instructions générales pourrait compromettre la sécurité et la qualité du produit.

SERVICE

0000 000 0000

Remarque: si vous suivez le manuel complet pour votre appareil, téléchargez-le sur le site internet à travers le lien ci-dessous: docs.whirlpool.eu en utilisant le code QR.
