MODE D'EMPLOI TL501XX Vonroc

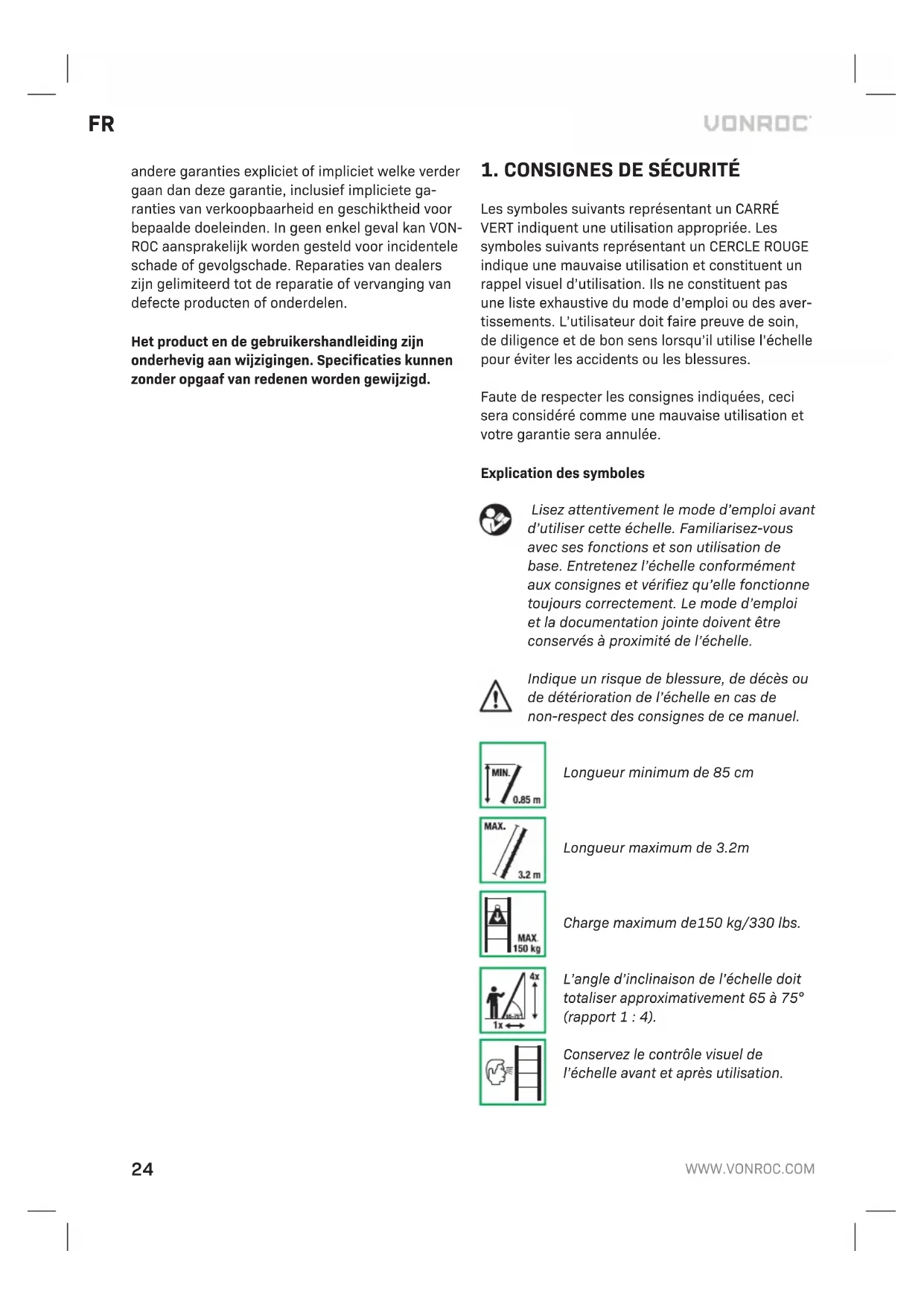

Les symboles suivants représentant un CARRÉ VERT indiquent une utilisation appropriée. Les symboles suivants représentant un CERCLE ROUGE indique une mauvaise utilisation et constituent un rappel visuel d’utilisation. Ils ne constituent pas une liste exhaustive du mode d’emploi ou des aver- tissements. L’utilisateur doit faire preuve de soin, de diligence et de bon sens lorsqu’il utilise l’échelle pour éviter les accidents ou les blessures. Faute de respecter les consignes indiquées, ceci sera considéré comme une mauvaise utilisation et votre garantie sera annulée. Explication des symboles Lisez attentivement le mode d’emploi avant d’utiliser cette échelle. Familiarisez-vous avec ses fonctions et son utilisation de base. Entretenez l’échelle conformément aux consignes et vérifiez qu’elle fonctionne toujours correctement. Le mode d’emploi et la documentation jointe doivent être conservés à proximité de l’échelle. Indique un risque de blessure, de décès ou de détérioration de l’échelle en cas de non-respect des consignes de ce manuel. Longueur minimum de 85 cm Longueur maximum de 3.2m Charge maximum de150 kg/330 lbs. L’angle d’inclinaison de l’échelle doit totaliser approximativement 65 à 75° (rapport 1 : 4). Conservez le contrôle visuel de l’échelle avant et après utilisation.FR

Vérifiez les pieds en plastique de l’échelle avant et après utilisation.

Utilisez l’échelle sur un sol plat et de niveau. Ne montez pas trop loin; gardez toujours la boucle de votre ceinture (au nombril) à l’intérieur des échaliers et les deux pieds sur la même marche/le même échelon pendant toute la tâche. Vérifiez que le sol et l’échelle sont exempts de contaminants. N’utilisez pas l’échelle dans des conditi- ons météorologiques défavorables. Utilisez l’échelle sur un sol ferme et solide. Déployez l’échelle 1 m au-dessus du point d’atterrissage. Ne montez pas le dernier mètre de l’échelle. Ne montez jamais sur les quatre échelons supérieurs de l’échelle. Ne descendez pas de l’échelle sur le côté. Utilisez l’échelle dans le bon sens de montée. N’érigez jamais l’échelle et ne l’utilisez pas devant derrière ou à l’envers. La base doit toujours reposer fermement au sol. Une seule personne à la fois doit utiliser l’échelle. Au besoin, prenez des précautions de sécurité supplémentaires en fixant le haut et le bas de l’échelle. N’utilisez pas l’échelle comme une passerelle ou une section de passerelle. N’utilisez pas l’échelle hori- zontalement. Méfiez-vous des risques électriques lorsque vous transportez l’échelle. L’échelle ne convient pas pour des travaux électriques sous tension car elle est conductrice et n’offre aucune protection contre les risques électriques. Tenez-vous face à l’échelle et saisissez-la fermement pour monter et descendre. Positionnez l’échelle sur une surface plane non fragile. N’utilisez pas l’échelle sans la barre stabilisatrice. Vérifiez que les pieds en plastique sont correctement placés, selon l’angle adapté. Placez votre pied sur la plus basse marche pour stabiliser l’échelle lorsque vous la déployez. Si vous déployez l’échelle de toute sa longueur, faites-le toujours de haut en bas. Vérifiez que toutes les marches sont entièrement déployées et verrouillées. Les mécanismes de blocage de toutes les sections d’échelons déployées doivent être verrouillés lors de l’utilisation de l’échelle

Les boutons de déblocage d’une touche doivent être verrouillés lors de l’utilisati- on de l’échelle. Commencez toujours à la deuxième marche de l’échelle pour la déployer à la longueur intermédiaire. Lorsque vous rétractez l’échelle, utilisez les deux mains pour saisir les poignées de part et d’autre de la marche, puis débloquez les mécanis- mes de verrouillage avec les pouces Veillez à placer vos mains correctement lorsque vous rétractez l’échelle. Ne placez pas vos mains sur le dessus des échelons

N’engagez pas les mécanismes de verrouillage manuellement. Veillez à toujours positionner le côté plat saillant des amortisseurs en haut de l’échelle, contre un support adapté (un mur par exemple). Les amortisseurs permettent de garantir l’adhérence et la stabilité. Ne laissez jamais reposer l’échelle sur ses barreaux ou ses montants.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

Faute de respecter les avertissements et consignes présentés dans ce manuel et sur le produit, vous risquez des blessures graves, voire mortelles. AVANT UTILISATION ASSUREZ-VOUS D’ÊTRE EN FORME PHYSIQUE SUF-

• Avant d’utiliser l’échelle, vous devez vérifier que tous les mécanismes de verrouillage fonction- nent correctement. Si le mécanisme ne foncti- onne pas correctement, n’utilisez pas l’échelle.

• Portez des vêtements près du corps, retirez les bijoux et attachez les cheveux longs pour utiliser l’échelle.

Portez toujours des chaussures adaptées lorsque vous montez à une échelle ; des chaussures plates, sèches, à semelle de caoutchouc et lacets bien noués sont considérées comme appropriées.

• Vérifiez que la surface sur laquelle l’échelle doit reposer est capable de supporter le poids com- biné de l’échelle, de l’opérateur et des objets qu’il porte.

• Les portes (à l’exception des portes d’incendie ou similaires), les fenêtres et les zones d’en- trée/sortie doivent être fermées lorsque vous utilisez l’échelle.

• Toutes les distractions doivent être raisonnable- ment évitées. Placez toujours l’échelle télesco- pique de sorte qu’elle doit librement accessible.

• Lorsque vous transportez des échelles sur le toit ou à l’intérieur d’une voiture, vérifiez qu’el- les sont correctement placées et fixées pour éviter les dommages.

• L’échelle doit être inspectée après livraison et avant chaque utilisation pour vérifier son état et le fonctionnement de toutes les pièces.

• Vérifiez visuellement que l’échelle n’est pas endommagée et que son utilisation est sûre au début de chaque journée de travail au cours de laquelle l’échelle doit être utilisée.

• Éliminez toute contamination de l’échelle, telle que peinture fraîche, boue, huile ou neige.

• Une inspection périodique régulière est néces- saire pour les utilisations fréquentes.

• Avant d’utiliser une échelle sur le lieu de travail, une évaluation du risque doit être effectuée en respectant la législation du pays d’utilisation.

• Vérifiez que l’échelle convient pour la tâche. En cas de doute, contactez une personne qualifiée pour lui demander conseil.

• N’utilisez pas une échelle endommagée ou autrement inadaptée.

POSITIONNEMENT ET ÉRECTION DE L’ÉCHELLE

• Vérifiez que l’échelle est complètement repliée, que tous les verrouillages sont sécurisés et que l’échelle est exempte de contaminants avant de l’apporter dans la zone de travail. Ne l’érigez et ne la repliez que dans une zone de travail sécu- risée. Ne déplacez pas l’échelle une fois érigée.FR

• Ne positionnez et n’utilisez l’échelle que sur une base régulière, de niveau et inamovible.

• Lorsque vous positionnez l’échelle, tenez comp- te du risque de collision de l’échelle avec les piétons, les véhicules ou les portes.

• Sécurisez les portes (sauf sorties de secours) et les fenêtres lorsque cela est possible dans la zone.

• Identifiez les risques électriques dans la zone de travail, comme les lignes suspendues et aut- re équipement électrique exposé. Cette échelle n’offre aucune isolation ou protection contre les risques électriques.

• Faites preuve de grande prudence lorsque vous utilisez de l’équipement électrique, cette échelle étant conductrice de courant électrique. Prenez toujours des précautions pour qu’un câble d’alimentation ne soit pas bloqué ou coincé lorsque vous utilisez l’échelle. Vérifiez préalablement que le câble électrique de votre outil n’est pas endommagé.

• L’échelle doit être placée exclusivement à plat sur ses pieds plutôt que sur les échelons ou les marches. Ne positionnez jamais et n’utilisez pas l’échelle sur des surfaces glissantes (comme la glace, les surfaces brillantes ou des surfaces solides considérablement contaminées), sauf si des mesures supplémentaires efficaces sont prises pour empêcher l’échelle de glisser ou pour assurer le nettoyage suffisant des surfaces contaminées.

• L’échelle doit être érigée dans la position cor- recte, comme l’angle approprié pour une échel- le inclinée (angle d’inclinaison d’environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l’écart de la base d’un mur si elle est déployée pour monter à 4 m).

• Positionnez toujours l’échelle contre une surfa- ce plane, non fragile et sécurisez-la correcte- ment avant utilisation, par exemple attachée ou dotée d’un dispositif de stabilisation approprié.

• Les mécanismes de blocage de toutes les sections d’échelons déployées doivent être verrouillés avant d’utiliser l’échelle.

• Ne tentez jamais de déplacer ou de reposition- ner l’échelle depuis le haut.

UTILISATION DE L’ÉCHELLE

• Ne dépassez pas la charge maximale de 150 kg/330 lbs pour cette échelle.

• Autorisez son utilisation par une seule personne à la fois.

• Les échelles doivent être utilisées uniquement pour des travaux légers de courte durée.

• Utilisez des échelles non-conductrices pour les travaux électriques sous tension inévitables. L’échelle ne convient pas pour des travaux élec- triques sous tension car elle est conductrice et n’offre aucune protection contre les risques électriques.

• N’érigez jamais l’échelle et ne l’utilisez pas à l’envers. La base doit toujours reposer ferme- ment au sol.

• N’utilisez pas l’échelle à l’extérieur dans des conditions météorologiques défavorables, com- me par temps de pluie ou vent fort.

• Ne laissez pas une échelle déployée sans sur- veillance.

• Prenez des précautions pour empêcher les enfants de jouer sur l’échelle.

• Ne placez jamais aucun outil ou autres objets sur les échelons et ne suspendez rien sur le système d’échelle.

• L’équipement porté lors de l’utilisation d’une échelle doit être léger et facile à manipuler.

• Tenez-vous face à l’échelle et saisissez-la fer- mement pour monter et descendre.

• Ne glissez pas sur les échaliers de l’échelle. Montez et descendez par des mouvements délibérés.

• Maintenez toujours 3 points de contact avec l’échelle à tout moment, c’est-à-dire les deux pieds sur le même échelon et une main sur les échaliers. En cas d’impossibilité, utilisez de l’équipement de sécurité supplémentaire.

• Tenez-vous d’une main lorsque vous travaillez sur une échelle ou prenez des précautions de sécurité supplémentaires si c’est impossible.

Ne montez pas trop loin ; gardez toujours la boucle de votre ceinture (au nombril) à l’intérieur des échaliers et les deux pieds sur la même mar- che/le même échelon pendant toute la tâche.

• Évitez les travaux qui imposent une charge latérale sur les échelles, comme le perçage sur le côté dans un matériau solide (briques ou béton).

• Dans la position inclinée de l’échelle, il est inter- dit de monter plus haut que le dernier mètre de l’échelle.

• L’utilisateur doit placer ses mains autour de l’échalier pour ramener l’échelle de la position déployée à la position de stockage.28

• Ne vous tenez pas sur les quatre échelons supérieurs de l’échelle, au risque de provoquer des problèmes de stabilité.

• N’utilisez pas l’échelle comme une passerelle.

• Les échelles inclinées utilisées pour accéder à un niveau plus haut doivent être déployées au moins 1 m au-dessus du point d’atterrissage.

• Ne descendez pas d’une échelle inclinée à un niveau plus haut dans sécurité supplémentaire, comme une attache ou l’utilisation d’un disposi- tif de stabilisation adapté.

• Ne descendez pas sur le côté de l’échelle.

• Ne restez pas pendant des périodes prolongées sur une échelle sans pauses régulières (la fati- gue constitue un risque).

• Lorsque vous fermez l’échelle, prenez soin de ne pas coincer vos doigts, vos vêtements ou vos cheveux dans les mécanismes. Fermez un échelon à la fois.

2. INFORMATIONS SUR LE PRODUIT

Utilisation prévue L’échelle télescopique est conçue et destinée à l’utilisation domestique, comme aide dans les environnements d’habitation et de jardin et à des fins de loisirs. Cette échelle n’est pas un jouet. Les enfants doivent être continuellement surveillés afin de garantir qu’ils ne jouent pas avec le système d’échelle. Cette échelle n’est pas destinée à l’usage professionnel. L’échelle télescopique doit être manipulée, préservée et entretenue conformément aux présentes consignes. Toute autre utilisation est considérée comme incorrecte et peut provoquer des dommages matériels et corporels, voire la mort. L’échelle est conforme aux normes EN131, 96-333 et Warenwet.

CARACTÉRISTIQUES TECHNIQUES

N° de modèle TL501XX Longueur, déployée 3,2 mLongueur, rétractée 85 cmCharge maximum admissible 150 kgNombre de marche 11 marchesAngles d’inclination 65°–75°Nombre maximum d’utilisateurs1 utilisateurPoids11,3 kg DESCRIPTIF Les numéros dans le texte qui suit se rapportent aux illustrations de la page 2-4.

2. Tubes télescopiques

5. Échelon inférieur

6. Mécanismes de verrouillage

8. Leviers de rétraction

La barre stabilisatrice doit être installée avant utilisation. N’utilisez JAMAIS l’échelle sans la barre stabilisatrice. Prenez soin de ne pas faire tomber l’échelle pendant l’assemblage. Au besoin, faites-vous aider par une deuxième personne. Montage de la barre stabilisatrice (Fig. A, B)

• Retournez l’échelle télescopique verticalement afin que les pieds soient accessibles. Vous noterez la présence de barrettes en plastique dans le logement de chaque pied. Pour installer la barre stabilisatrice (9), ces barrettes doivent être coupées. Cette opération est facilement réalisable avec un tournevis plat.

• Une fois les barrettes coupées et retirées, la barre stabilisatrice (9) s’installe dans les logements. Vous devez aligner les trous de la barre stabilisatrice avec ceux des montants sur l’échelle télescopique. REMARQUE: Un maillet en caoutchouc peut être nécessaire pour insérer fermement la barre stabilisatrice.

• La barre stabilisatrice étant engagée sur les pieds de l’échelle, fixez-la en place avec les 2 boulons et écrous fournis, comme indiqué à la figure B. Serrez avec une clé pour fixer.

Avant d’utiliser l’échelle, observez les consignes de sécurité et respectez les réglementations concernées.FR

Ouverture de l’échelle à la longueur intermédiaire (Fig. A et B et C) L’échelle télescopique engage automatiquement les mécanismes de verrouillage à l’ouverture. Chaque section possède ses propres mécanismes de verrouillage.

• Placez l’échelle télescopique sur une surface ferme et de niveau. Vérifiez que l’échelle est en position fermée comme indiqué à la figure D1.

• Débloquez la sangle de stockage (4).

• Placez un pied sur l’échelon inférieur (5) pour stabiliser l’échelle. Vérifiez que la face avant de l’échelle vous fait face.

• En partant du deuxième échelon depuis le bas (comme indiqué à la figure D2) saisissez les poignées (7) à deux mains de part et d’autre de l’échelon et tirez vers le haut pour déployer l’échelle.

• Une fois chaque marche entièrement déployée, vous devez entendre un clic confirmant que les mécanismes de verrouillage (6) sont engagés pour ce niveau.

• Vérifiez que toutes les sections d’échelons ouvertes sont verrouillées, les mécanismes de verrouillage rouges (6) doivent être claire- ment visibles, comme illustré à la figure C2. Parallèlement, les parties rouges des leviers de rétraction (8) ne doivent pas être visibles. Véri- fiez également que toutes les distances entre les échelons déployés sont de hauteur égale.

• Vous pouvez utiliser l’échelle une fois toutes les sections verrouillées. Positionnez l’échelle selon un angle approprié pour une échelle inclinée (angle d’inclinaison d’environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l’écart de la base d’un mur si elle est déployée pour monter à 4 m). Ouverture de l’échelle à la longueur complète (Fig. A et B et C) Si vous déployez l’échelle sur toute sa longueur, faites-le toujours de haut en bas.

• Placez l’échelle télescopique sur une surface ferme et de niveau. Vérifiez que l’échelle est en position fermée comme indiqué à la figure D1.

• Débloquez la sangle de stockage (4).

• Placez un pied sur l’échelon inférieur (5) pour stabiliser l’échelle. Vérifiez que la face avant de l’échelle vous fait face.

• En partant de la barre supérieure (1) (comme indiqué à la figure D3) saisissez les poignées (7) à deux mains de part et d’autre de l’échelon et tirez vers le haut pour déployer l’échelle.

• Une fois chaque marche entièrement déployée, vous devez entendre un clic confirmant que les mécanismes de verrouillage (6) sont engagés pour ce niveau.

• Vérifiez que toutes les sections d’échelons ouvertes sont verrouillées, les mécanismes de verrouillage rouges (6) doivent être claire- ment visibles, comme illustré à la figure C2. Parallèlement, les parties rouges des leviers de rétraction (8) ne doivent pas être visibles. Véri- fiez également que toutes les distances entre les échelons déployés sont de hauteur égale.

• Vous pouvez utiliser l’échelle une fois toutes les sections verrouillées. Positionnez l’échelle selon un angle approprié pour une échelle inclinée (angle d’inclinaison d’environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l’écart de la base d’un mur si elle est déployée pour monter à 4 m). Fermeture de l’échelle (Fig. A, E) L’ensemble de l’échelle se ferme à l’aide des leviers de rétraction (8). Pour des raisons de sécurité, les marches ne peuvent pas être fermées séparément. N’engagez pas les mécanismes de verrouillage (6) manuellement. Utilisez uniquement les leviers de rétraction (8) pour fermer l’échelle.

• Tenez l’échelle télescopique en position relevée.

• Placez un pied sur l’échelon inférieur (5) pour stabiliser l’échelle.

• En partant de l’échelon où les leviers de rétrac- tion (8) sont placés, saisissez les poignées à deux mains (7) de part et d’autre de l’échelon. Veillez à ce que vos mains soient placées com- me illustré à la figure E, vous assurant de ne pas coincer vos doigts en fermant l’échelle.

• Désengagez ensuite les leviers de rétraction (8) avec les pouces, en les poussant vers le centre afin que la partie rouge devienne visible.

• L’échelle commence alors à se fermer. Pour des raisons de sécurité, l’échelle est équipée d’un système de fermeture progressif qui l’empêche de se fermer rapidement.30

Transport de l’échelle (Fig. A) Ne transportez l’échelle qu’une fois la sangle de stockage verrouillée. Lorsque vous portez l’échelle, fermez-la complète- ment dans sa forme la plus compacte. Veillez à ce que la sangle de stockage (4) soit verrouillée pour sécuriser l’échelle.

L’échelle est conçue pour fonctionner impeccablement pendant une période prolongée et exiger un minimum d’entre- tien. Prolongez sa durée de service en la nettoyant régulièrement et en la traitant correctement. Repliez complètement l’échelle, en fermant tous les échelons et fixez-la avant stockage ou manipulation.

ettoyage Nettoyer régulièrement l’appareil, de préférence après chaque utilisation. Nettoyez avec un produit d’entretien ménager adapté et un chiffon doux et sec. N’immergez pas l’échelle dans l’eau ou dans un liquide quelconque pour quelque raison que ce soit.N’utilisez pas de solvant (essence, alcool, ammoniaque, etc.) car ces substances peuvent endommager les pièces en plastique. Stockage Stockez votre échelle à l’intérieur, dans un lieu sec et à l’écart des contaminants. Ne faites pas reposer d’autres objets sur l’échelle. Ne stockez l’échelle qu’une fois sèche. N’exposez pas votre système d’échelle à des environnements humides ou mouillés qui l’endommagent. Stockez-la dans le bon sens. La base doit toujours reposer au sol. Stockez-la hors de portée des enfants. Entretien N’utilisez jamais une échelle télescopique endom- magée ou cassée. Les réparations temporaires sont interdites. Vérifiez les pieds en plastique de l’échelle avant et après utilisation. N’utilisez pas l’échelle sans les pieds en plastique ou lorsque ces derniers sont usés. L’échelle est équipée de couvercles en plastique en haut afin d’empêcher la poussière et les contaminants d’y pénétrer. N’utilisez pas l’échelle sans les couvercles en plastique. Conservez toujours le contrôle visuel de l’échelle avant et après utilisation. Les réparations et l’entretien doivent être ef- fectués par une personne compétente avec les pièces de rechange adaptées. Les pièces tierces non approuvées sont déconseillées et annulent votre garantie. GARANTIE Les produits VONROC sont développés aux plus hau- ts standards de qualité et ils sont garantis contre les défauts de pièces et de main d’oeuvre pendant la durée légale stipulée à partir de la date d’achat d’o- rigine du produit. En cas d’une quelconque panne du produit pendant cette durée qui serait due à un défaut matériel et/ou de main d’oeuvre, contactez directement VONROC. Les circonstances suivantes ne sont pas prises en charge par la garantie:

• Des réparations ou altérations ont été effec- tuées ou tentées sur la machine par un centre de réparation non agréé.

L’outil a été maltraité, mal utilisé ou mal entretenu.

• Des pièces détachées non d’origine ont été utilisées. Ceci constitue l’unique garantie accordée par la société explicitement ou implicitement. Il n’existe aucune autre garantie, explicite ou implicite, qui peut s’étendre au delà du contenu ici présent, y compris les garanties marchandes ou d’adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes. Le produit et le manuel d’utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.ES
