HASZNÁLATI ÚTMUTATÓ TL501XX Vonroc

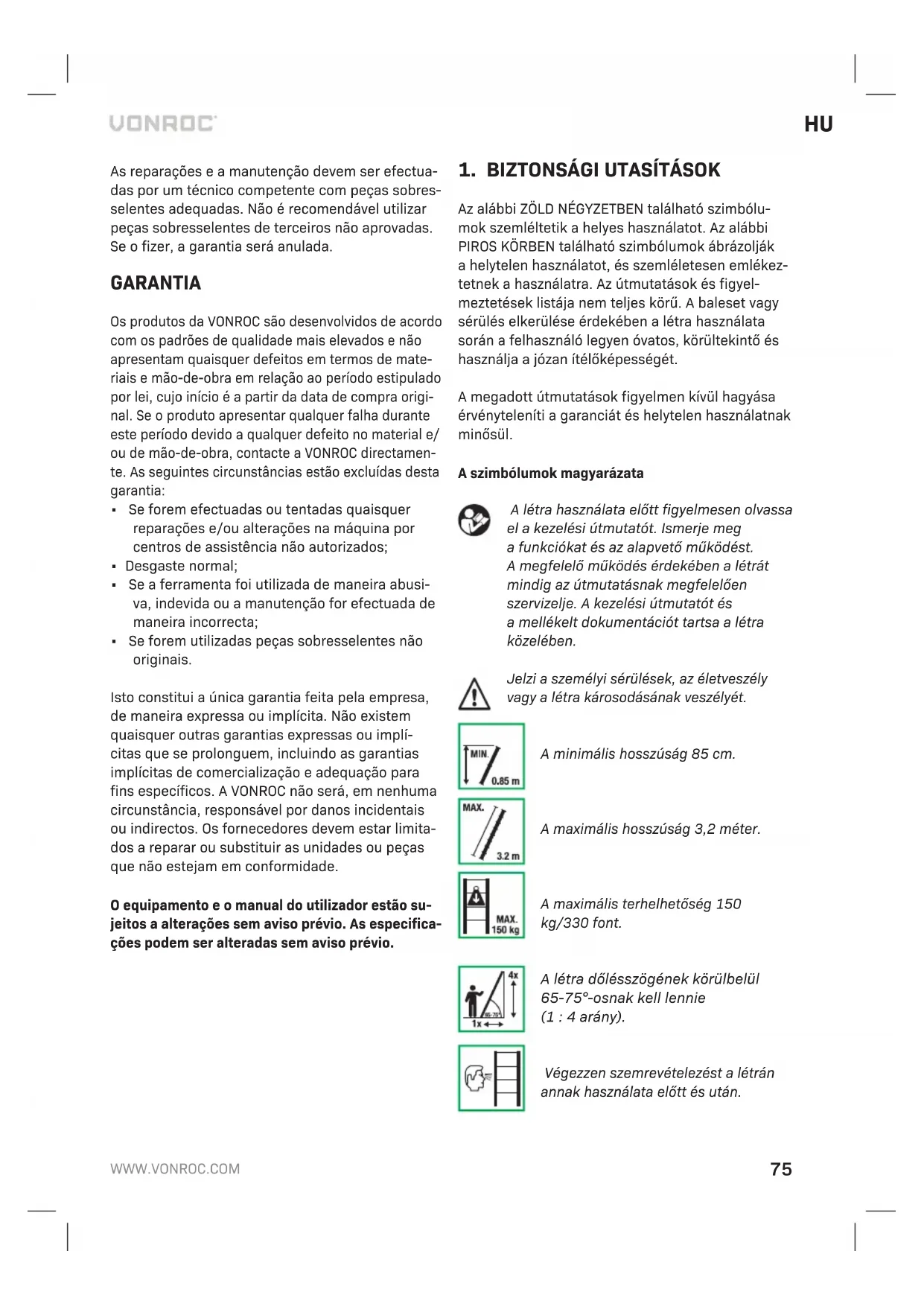

Az alábbi ZÖLD NÉGYZETBEN található szimbólu- mok szemléltetik ahelyes használatot. Az alábbi PIROS KÖRBEN található szimbólumok ábrázolják ahelytelen használatot, és szemléletesen emlékez- tetnek ahasználatra. Az útmutatások és figyel- meztetések listája nem teljes körű. Abaleset vagy sérülés elkerülése érdekében alétra használata során afelhasználó legyen óvatos, körültekintő és használja ajózan ítélőképességét. Amegadott útmutatások figyelmen kívül hagyása érvényteleníti agaranciát és helytelen használatnak minősül. Aszimbólumok magyarázata Alétra használata előtt figyelmesen olvassa el akezelési útmutatót. Ismerje meg afunkciókat és az alapvető működést. Amegfelelő működés érdekében alétrát mindig az útmutatásnak megfelelően szervizelje. Akezelési útmutatót és amellékelt dokumentációt tartsa alétra közelében. Jelzi aszemélyi sérülések, az életveszély vagy alétra károsodásának veszélyét.

Aminimális hosszúság 85 cm. Amaximális hosszúság 3,2 méter. Amaximális terhelhetőség 150 kg/330 font. Alétra dőlésszögének körülbelül 65-75°-osnak kell lennie (1 : 4 arány). Végezzen szemrevételezést alétrán annak használata előtt és után.76

Alétra használata előtt és után ellenőrizze alétra műanyag talpait. Alétrát sík és vízszintes talajon használja. Ne próbáljon túlnyújtózva vagy kitekeredett testhely- zetben dolgozni; mindig tartsa az övcsatját (köldökét) akorláton belül, és afeladat végzése közben mindkét lábbal ugyanazon alétrafokon álljon. Gondoskodjon arról, hogy atalaj és alétra szennyező- déstől mentesek legyenek. Ne használja alétrát kedvezőtlen időjárási körülmények között. Alétrát szilárd és stabil talajon használja. Hosszabbítsa meg alétrát 1 méterrel az érkezési pont fölé. Ne másszon fel alétra legfelső méterére. Soha ne lépjen alétra legfelső négy létrafokára. Ne lépjen le oldalra alétráról. Amegfelelő oldalával felfelé használja alétrát. Soha ne állítsa fel vagy használja alétrát hátrafelé vagy fejjel lefelé. Az aljának mindig szilárdan atalajon kell állnia. Egyszerre legfeljebb egy ember tartózkodhat alétrán. Szükség esetén alkalmazzon további biztonsági óvintézkedéseket alétra felső és alsó szakaszainak rögzítésére. Ne használja alétrát hídként vagy hídszakaszként. Ne használja alétrát vízszintesen. Alétra szállításakor ügyeljen az elektromos veszélyekre. Ez alétra feszültség alatt álló elektromos munkákhoz nem alkalmas, mivel vezetőképes, és nem nyújt védelmet az elektromos veszélyekkel szemben. Forduljon arccal alétra felé, és fel- és lemászáskor fogja abiztonsági markolatot. Sík, nem törékeny felületre támassza alétrát. Ne használja alétrát astabi- lizáló rúd nélkül. Győződjön meg arról, hogy aműanyag lábak helyesen és amegfelelő szögben helyezkednek el. Helyezze lábát alegalsó létrafokra, hogy stabilizálja alétrát kihúzás közben. Ha alétrát teljes hosszában kihúzza, mindig felülről lefelé kell kihúznia. Ellenőrizze, hogy minden létrafok teljesen kihúzva és rögzítve legyen. Alétra használata során az összes kihúzott létraszakasz rögzítő mechanizmusának rögzítve kell lennie. Az egyérintéses kioldógom- boknak alétra használata közben zárva kell lenniük.HU

Mindig alulról amásodik létrafoktól kezdje, amikor alétrát közepes hosszú- ságúra állítja. Alétra visszahúzásakor mindkét kezével fogja meg alétrafok két oldalán lévő markolatot, majd hüvelykujjával oldja ki arögzítő mechanizmusokat. Alétra visszahúzásakor ügyeljen akezek helyes elhelyezésére. Ne tegye akezét alétrafokok tetejére. Ne rögzítse arögzítő mechanizmusokat kézzel. Alétra tetején lévő fali ütközők kiálló lapos oldalát mindig megfelelő támasz- tékhoz (pl. falhoz) helyezze. Afali ütközők tapadást és stabilitást biztosítanak. Soha ne hagyja, hogy alétra alétrafokán vagy akorlátján támaszkodjon.

Az útmutatóban és aterméken feltünte- tett figyelmeztetések és utasítások be nem tartása súlyos vagy végzetes sérülést okozhat.

• Alétra használata előtt ellenőrizze, hogy arög- zítő mechanizmusok megfelelően működnek. Ne használja alétrát, ha arögzítő mechanizmu- sok nem működnek megfelelően.

• Alétra használatakor viseljen szűk ruházatot, vegye le az ékszereket, és kösse hátra ahosszú haját.

• Létrára mászáskor mindig megfelelő lábbelit viseljen; alapos, száraz, talppal rendelkező, biztonságosan megkötött fűzővel ellátott cipő minősül megfelelő lábbelinek.

• Győződjön meg arról, hogy az afelület, amelyre alétrát támasztja, elbírja alétra, aszemély és aszállított tárgyak együttes súlyát.

• Az ajtókat (atűzgátló ajtók és ahhoz hasonlók kivételével), az ablakokat és abe-/kijáratokat rögzíteni kell alétra használatakor.

• Valamennyi zavaró tényezőt célszerű elkerülni. Ateleszkópos létrát minden esetben úgy állítsa fel, hogy szabadon hozzáférhető legyen.

• Ha alétrákat tetőcsomagtartón vagy autóban szállítja, gondoskodjon amegfelelő elhelye- zésről és rögzítésről asérülések elkerülése érdekében.

• Alétrát kiszállítás után és minden egyes használat előtt ellenőrizni kell az alkatrészek állapota és működése szempontjából.

• Minden egyes munkanap kezdetén, amikor alétrát használja, szemrevételezéssel ellenőriz- ze, hogy alétra nem sérült meg és biztonságo- san használható.

Távolítson el minden szennyeződést alétráról, például nedves festéket, sarat, olajat vagy havat.

• Gyakori felhasználók esetében rendszeres idő- szakos ellenőrzés szükséges.

• Alétra munkahelyen történő használata előtt kockázatelemzést kell végezni az adott ország jogszabályainak figyelembevételével.

• Győződjön meg arról, hogy alétra alkalmas afeladat elvégzéséhez. Ha bizonytalan, útmuta- tásért forduljon képzett szakemberhez.

• Ne használjon sérült vagy más módon alkalmat- lan létrát. ALÉTRA ELHELYEZÉSE ÉS FELÁLLÍTÁSA

• Mielőtt alétrát amunkaterületre vinné, győ- ződjön meg arról, hogy teljesen összecsukott állapotban van, minden zár rögzített, és szennye- ződésektől mentes. Csak biztonságos munkate- rületen állítsa fel és csukja össze. Ne mozgassa alétrát felállítva.

• Alétrát csak egyenletes, vízszintes és mozdítha- tatlan alapra helyezve használja.

• Elhelyezéskor vegye figyelembe alétrának ütközés veszélyét, pl. gyalogosok, járművek vagy ajtók által.

Ahol lehetséges, aterületen belül rögzítse az ajtó- kat (avészkijáratok kivételével) és az ablakokat.

• Mérje fel amunkaterületen található elektromos veszélyeket, például légvezetékeket vagy egyéb78

elektromos berendezéseket. Alétra nem szigetel vagy nyújt védelmet az elektromos veszélyekkel szemben.

• Legyen különösen óvatos az elektromos beren- dezések használatakor, alétra vezeti az elekt- romos áramot. Mindig tegyen óvintézkedéseket annak érdekében, hogy alétra használatakor atápkábel ne szoruljon be vagy akadjon be. Elő- zetesen ellenőrizze, hogy aszerszám elektromos kábele sértetlen. Tartsa alétrát legalább 2 m távolságra anem szigetelt, feszültség alatt álló elektromos berendezésektől.

• Kizárólag alétra lábait kell lapos felületen elhelyezni, alétrafokokat vagy afellépőket nem. Soha ne állítsa fel vagy használja alétrát csúszós felületen (például jégen, fényes felületen vagy jelentősen szennyezett szilárd felületen), kivéve, ha további hatékony intézkedéseket tesz alétra megcsúszásának megakadályozására, vagy ha biztosítja aszennyezett felületek megfelelő tisztaságát.

• Alétrát amegfelelő helyzetben kell felállítani, például ferde létra esetén amegfelelő szögben (adőlésszög körülbelül 1:4) vízszintes létrafo- kokkal (pl. 1 m-re afal aljától, ha 4 m magasra kell felmászni).

• Alétrát minden esetben sík, nem törékeny felületre helyezze, és használat előtt megfelelően rögzítse, pl. lekötözve vagy megfelelő stabilizáló eszközöket használva.

Alétra használata előtt az összes kihúzott létra- szakasz rögzítő mechanizmusának rögzítve kell lennie.

• Soha ne próbálja meg alétrát felülről mozgatni vagy áthelyezni.

• Ne lépje túl alétra maximális terhelhetőségét (150 kg/330 font).

• Egyszerre csak egy ember tartózkodhat alétrán.

• Alétrák csak könnyű, rövid ideig tartó munká- hoz használhatók.

• Szükség esetén használjon nem vezető létrát afeszültség alatt álló elektromos munkákhoz. Ez alétra feszültség alatt álló elektromos mun- kákhoz nem alkalmas, mivel vezetőképes, és nem nyújt védelmet az elektromos veszélyekkel szemben.

• Soha ne állítsa fel vagy használja alétrát fejjel lefelé. Az aljának mindig szilárdan atalajon kell állnia.

Ne használja alétrát kedvezőtlen időjárási körül- mények között, például erős szélben vagy esőben.

• Akihúzott létrát ne hagyja felügyelet nélkül.

• Óvintézkedésekkel biztosítsa, hogy gyermekek ne játszanak alétrán.

• Ne helyezzen szerszámokat vagy egyéb tár- gyakat alétrafokokra, és ne akasszon semmit alétrarendszerre.

• Alétra használata közben szállított felszerelés- nek könnyűnek és könnyen kezelhetőnek kell lennie.

• Forduljon arccal alétra felé, fel- és lemászáskor pedig fogja abiztonsági markolatot.

• Ne csússzon le alétra korlátjain. Megfontolt mozdulatokkal másszon fel és le.

• Mindig tartson 3 érintkezési pontot alétrával, pl. két láb ugyanazon alétrafokon és egy kéz akorláton. Ha ez nem megvalósítható, használ- jon kiegészítő biztonsági felszerelést.

• Létráról történő munkavégzés közben fogja akapaszkodót, vagy tegyen további biztonsági óvintézkedéseket, ha erre nincs lehetősége.

• Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni; mindig tartsa az övcsatját (köldökét) akorláton belül, és afela- dat végzése közben mindkét lábbal ugyanazon afellépőn/létrafokon álljon.

Kerülje az olyan munkákat, amelyek oldalirányú terhelést jelentenek alétrára, például oldalirányú fúrás szilárd anyagokban (pl. tégla vagy beton).

• Ferde létraállásban nem szabad alétra utolsó méterénél magasabbra mászni.

• Alétra kihúzott helyzetből tárolási helyzetbe tör- ténő helyezésekor tartsa akezét akorlát körül.

• Ne álljon alétra felső négy létrafokára; ez stabi- litási problémákat okozhat.

• Ne használja alétrát hídként.

• Amagasabb helyek elérésére használt ferde létrákat legalább 1 méterrel az érkezési pont fölé kell meghosszabbítani.

• Ne lépjen le magasabb helyen lévő ferde létráról további biztonsági eszközök – például rögzítés vagy megfelelő stabilizáló eszköz – használata nélkül.

• Ne lépjen le alétra oldaláról.

• Ne töltsön hosszabb időt alétrán rendszeres pihenő nélkül (afáradtság veszélyt jelent).

• Alétra összecsukásakor ügyeljen arra, hogy ne akadjon bele az ujja, ruhája vagy ahaja amechanizmusokba. Egyszerre egy létrafokot csukjon össze.HU

Rendeltetésszerű használat Ateleszkópos létra háztartási használatra, otthoni és kerti mászási segédeszközként, valamint hobbi célokra készült. Ez alétra nem játék. Minden eset- ben felügyelje agyermekeket, hogy ne játszhas- sanak alétrarendszerrel. Ezt alétrát nem profesz- szionális használatra fejlesztették ki. Ateleszkópos létrát ezen utasítások szerint kell kezelni, ápolni és karbantartani. Minden más használat helytelennek minősül, és anyagi kárt, személyi sérülést vagy halált okozhat. Alétra megfelel az EN131, 96-333 és aWarenwet szabványoknak.

Modellazonosító TL501XX Hosszúság, kihúzva 3,2 mHosszúság, visszahúzva 85 cmAmaximális megengedett terhelés150 kgLétrafokok száma 11 létrafokDőlésszög 65°–75°Felhasználók maximális száma 1 felhasználóSúly 11,3 kg

Az alábbi szövegbeli számok a2-4 oldal képeire utalnak.

2. Teleszkópos csövek

6. Rögzítő mechanizmusok

Használat előtt astabilizáló rudat fel kell szerelni. SOHA ne használja alétrát astabilizáló rúd nélkül. Összeszereléskor vigyázzon, hogy alétra nehogy felboruljon. Ha szükséges, kérje második személy segítségét. Astabilizáló rúd felszerelése (A, B ábra)

• Fordítsa ateleszkópos létrát vízszintes helyzet- be, hogy alábak hozzáférhetők legyenek. Alábak réseiben műanyag csapok találhatók. Astabilizá- ló rúd (9) felszereléséhez acsapokat le kell törni. Ez könnyen megtehető egy lapos fejű csavarhúzó segítségével.

• Acsapok letörése és eltávolítása után astabili- záló rúd (9) behelyezhető arésekbe. Astabilizáló rúdon található lyukakat illessze hozzá a telesz- kópos létra lábain található lyukakhoz. MEGJEGYZÉS: Gumikalapács segítségével óvato- san beütögetheti astabilizáló rudat biztonságo- san arésekbe.

• Ha astabilizáló rúd (9) alétra lábaiba került, rögzítse amellékelt 2 csavarral és anyával ahelyére aB ábrán látható módon. Szorítsa meg csavarkulccsal.

Alétra használata előtt minden esetben tartsa be abiztonsági utasításokat és amegfelelő jogszabályokat. Alétra közepes magasságba való kinyitása (A, C, D ábra) Ateleszkópos létra rögzítő mechanizmusai kinyi- táskor automatikusan rögzülnek. Minden egyes szakas saját rögzítő mechanizmussal rendelkezik.

• Ateleszkópos létrát szilárd, vízszintes felületen helyezze el. Alétra aD1 ábrán látható összecsu- kott pozícióban legyen.

• Oldja ki atárolópántot (4).

• Lépjen egyik lábával az alsó létrafokra (5) alétra stabilizálásához. Bizonyosodjon meg arról, hogy alétra elülső oldala van Önnel szemben.

• Alulról amásodik létrafoktól kezdve (aD2 ábrán látható módon) mindkét kezével fogja meg alétrafok két oldalán lévő markolatot (7) és húzza felfelé afellépő kihúzásához.

• Az egyes fellépők teljes kihúzásakor kattanást kell hallania, ez jelzi, hogy arögzítő mechaniz- musok (6) az adott fokra vonatkozóan rögzültek.

• Ellenőrizze, hogy minden egyes kihúzott létraszakasz rögzült: apiros rögzítő mechaniz- musoknak (6) jól láthatónak kell lenniük, ahogy aC2 ábrán látszik. Avisszahúzó karok (8) piros részeinek viszont nem szabad látszódniuk. El- lenőrizze azt is, hogy akinyitott létrafokok közti távolság mindenhol egyenlő.80

• Az összes szakasz rögzülése után alétra használható. Állítsa fel alétrát aferde létrának megfelelő szögben (adőlésszög körülbelül 1:4) vízszintes létrafokokkal (pl. 1 m-re afal aljától, ha 4 m magasra kell felmászni). Alétra teljes hosszában való kinyitása (A, C, D ábra) Ha alétrát teljes hosszában kinyitja, mindig felülről lefelé kell kihúznia.

• Ateleszkópos létrát szilárd, vízszintes felületen helyezze el. Alétra aD1 ábrán látható összecsu- kott pozícióban legyen.

• Oldja ki atárolópántot (4).

• Lépjen egyik lábával az alsó létrafokra (5) alétra stabilizálásához. Bizonyosodjon meg arról, hogy alétra elülső oldala van Önnel szemben.

• Afelső rúdtól (1) kezdve (aD3 ábrán látható módon), mindkét kezével fogja meg alétrafok két oldalán lévő markolatot (7) és húzza felfelé afellépő kihúzásához.

• Az egyes fellépők teljes kihúzásakor kattanást kell hallania, ez jelzi, hogy arögzítő mechaniz- musok (6) az adott fokra vonatkozóan rögzültek.

• Ellenőrizze, hogy minden egyes kihúzott létraszakasz rögzült: apiros rögzítő mechaniz- musoknak (6) jól láthatónak kell lenniük, ahogy aC2 ábrán látszik. Avisszahúzó karok (8) piros részeinek viszont nem szabad látszódniuk. El- lenőrizze azt is, hogy akinyitott létrafokok közti távolság mindenhol egyenlő.

• Az összes szakasz rögzülése után alétra használható. Állítsa fel alétrát aferde létrának megfelelő szögben (adőlésszög körülbelül 1:4) vízszintes létrafokokkal (pl. 1 m-re afal aljától, ha 4 m magasra kell felmászni). Alétra összecsukása (A, E ábra) Avisszahúzó karok (8) segítségével alétra teljesen összecsukható. Biztonsági okokból előfordulhat, hogy alétrafokok nem csukhatók össze külön-külön. Ne rögzítse arögzítő mechanizmusokat (6) kézzel. Kizárólag avisszahúzó karok (8) használatával csukja össze alétrát.

Tartsa ateleszkópos létrát függőleges helyzetben.

• Lépjen egyik lábával az alsó létrafokra (5) alétra stabilizálásához.

• Avisszahúzó karok (8) létrafokától kezdve mindkét kezével fogja meg alétrafok két oldalán lévő markolatot (7). Akezeit az E ábrán látható módon helyezze el, hogy alétra össze- csukásakor az ujjai biztosan ne csípődjenek be.

• Ezután oldja ki avisszahúzó karokat (8), hüvely- kujja segítségével nyomja őket alétra közepe felé, hogy apiros részek láthatóvá váljanak.

• Alétra elkezd összecsukódni. Biztonsági okok- ból alétra puhán záródó rendszerrel van felsze- relve, megelőzve alétra gyors összecsukódását. Alétra szállítása (Aábra) Alétra csak atárolópánt rögzített állapotá- ban szállítható. Alétrát csak teljesen összecsukott, kompakt álla- potában hordozza. Bizonyosodjon meg arról, hogy atárolópánt (4) rögzítve van, megfelelően rögzítve alétrát.

Alétrát úgy tervezték, hogy kifogástalanul működjön hosszú ideig, minimális karbantartás mellett. Növelje meg élettartamát agép rendszeres tisztításával és megfelelő kezelésével. Tárolás vagy kezelés előtt csukja össze teljesen alétrát, minden egyes létrafok összecsukott és rögzített állapotban legyen. Tisztítás Rendszeresen tisztítsa meg agépet, lehetőleg minden használat után. Tisztítsa meg megfelelő, szabadalmaztatott háztartási tisztítószerrel és puha, száraz ruhával. Ne merítse alétrát vízbe vagy egyéb folyadékba semmilyen okból kifolyólag. Ne használjon oldószert (benzint, alkoholt, ammóniát stb.), mivel az károsítja aműanyag alkatrészeket. Tárolás Tárolja alétrát zárt helyen, száraz környezetben, távol aszennyeződésektől. Alétrán ne tartson egyéb tárgyakat. Csak száraz állapotban tárolja el alétrát. Ne tegye ki alétrarendszert nedves vagy nyirkos környezetnek, mert az károsíthatja alétrát. Álló helyzetben tárolja. Az aljának mindig atalajon kell állnia. Tárolja gyermekektől elzárt helyen.HU

Karbantartás Soha ne használjon sérült vagy törött teleszkópos létrát. Az ideiglenes javítás nem megengedett. Alétra használata előtt és után ellenőrizze alétra műanyag talpait. Ne használja alétrát műanyag talpak nélkül, vagy ha aműanyag talpak elhasz- nálódtak. Alétra teteje műanyag burkolatokkal van ellátva, hogy megakadályozza apor és egyéb szennyeződések létrába való bejutását. Ne hasz- nálja alétrát aműanyag burkolatok nélkül. Minden esetben végezzen szemrevételezést alétrán annak használata előtt és után. Ajavítást és akarbantartást hozzáértő személynek kell elvégeznie megfelelő cserealkatrészekkel. Anem jóváhagyott, harmadik féltől származó pótal- katrészek használata nem ajánlott, és érvénytelení- ti agaranciát.

AVONROC termékei alegmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha atermékben ezen időszak alatt bármi- lyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához. Aszavatosság nem érvényes akövetkező körülmények egyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javí- tást vagy módosítást végezni) agépen;

• Normál elhasználódás és kopás;

• Aszerszámot erőszakosan vagy nem rendelte- tésszerűen használták, vagy akarbantartása nem volt megfelelő;

• Nem eredeti pótalkatrészeket használtak. Ajelen garancia avállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos ga- rancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleért- ve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek ajelen garancia hatókörén túlmutat- nak. AVONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. Aforgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javításá- ra és cseréjére korlátozódik. Atermék és ahasználati útmutató változtatásá- nak jogát fenntartjuk. Aműszaki adatok előzetes bejelentés nélkül változhatnak.82
