NÁVOD K OBSLUZE TL501XX Vonroc

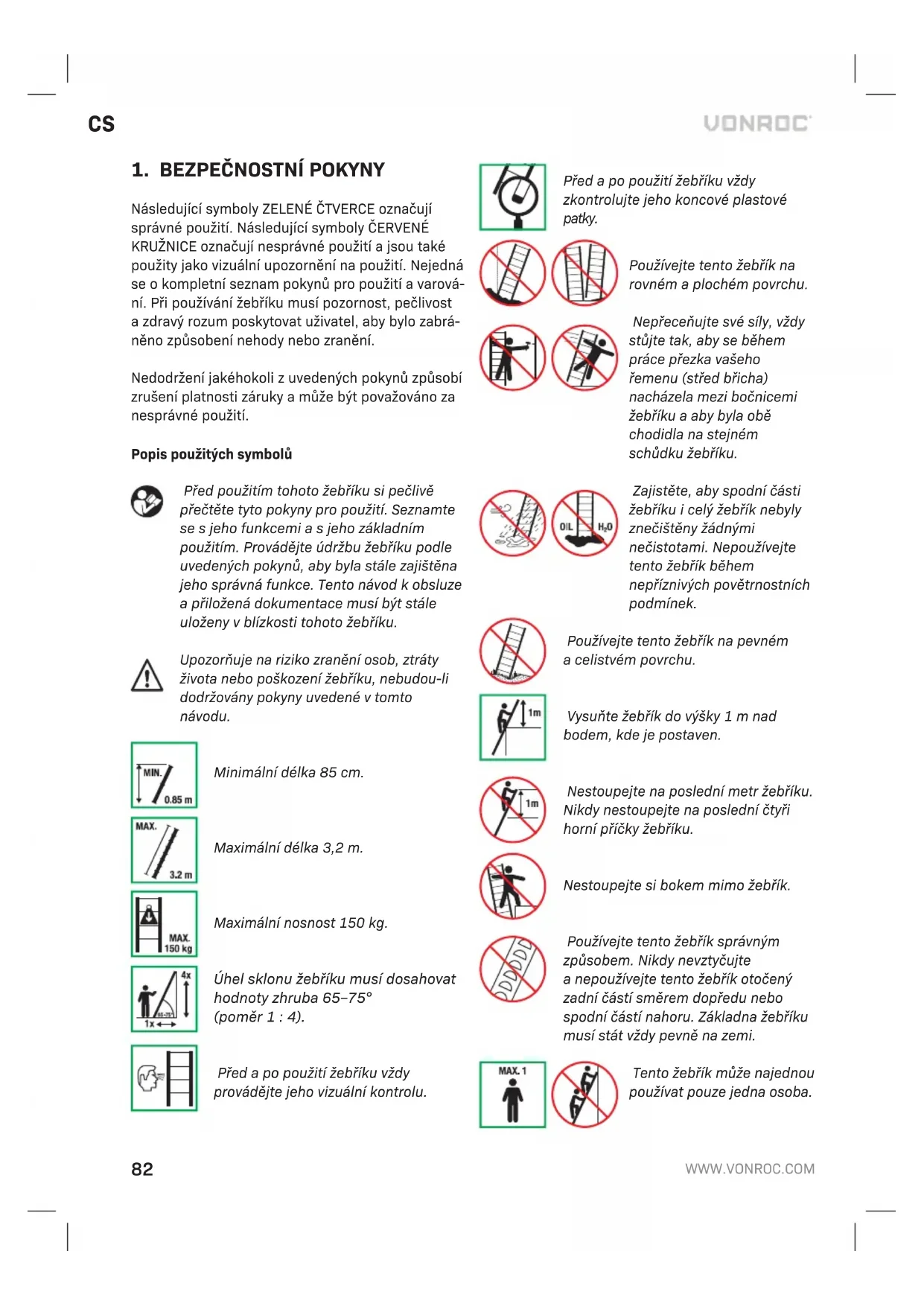

Následující symboly ZELENÉ ČTVERCE označují správné použití. Následující symboly ČERVENÉ KRUŽNICE označují nesprávné použití ajsou také použity jako vizuální upozornění na použití. Nejedná se okompletní seznam pokynů pro použití avarová- ní. Při používání žebříku musí pozornost, pečlivost azdravý rozum poskytovat uživatel, aby bylo zabrá- něno způsobení nehody nebo zranění. Nedodržení jakéhokoli zuvedených pokynů způsobí zrušení platnosti záruky amůže být považováno za nesprávné použití. Popis použitých symbolů Před použitím tohoto žebříku si pečlivě přečtěte tyto pokyny pro použití. Seznamte se sjeho funkcemi asjeho základním použitím. Provádějte údržbu žebříku podle uvedených pokynů, aby byla stále zajištěna jeho správná funkce. Tento návod kobsluze apřiložená dokumentace musí být stále uloženy vblízkosti tohoto žebříku. Upozorňuje na riziko zranění osob, ztráty života nebo poškození žebříku, nebudou-li dodržovány pokyny uvedené vtomto návodu.

Minimální délka 85 cm. Maximální délka 3,2 m. Maximální nosnost 150 kg. Úhel sklonu žebříku musí dosahovat hodnoty zhruba 65–75° (poměr 1 : 4). Před apo použití žebříku vždy provádějte jeho vizuální kontrolu. Před apo použití žebříku vždy zkontrolujte jeho koncové plastové patky. Používejte tento žebřík na rovném aplochém povrchu. Nepřeceňujte své síly, vždy stůjte tak, aby se během práce přezka vašeho řemenu (střed břicha) nacházela mezi bočnicemi žebříku aaby byla obě chodidla na stejném schůdku žebříku. Zajistěte, aby spodní části žebříku icelý žebřík nebyly znečištěny žádnými nečistotami. Nepoužívejte tento žebřík během nepříznivých povětrnostních podmínek. Používejte tento žebřík na pevném acelistvém povrchu. Vysuňte žebřík do výšky 1 m nad bodem, kde je postaven. Nestoupejte na poslední metr žebříku. Nikdy nestoupejte na poslední čtyři horní příčky žebříku. Nestoupejte si bokem mimo žebřík. Používejte tento žebřík správným způsobem. Nikdy nevztyčujte anepoužívejte tento žebřík otočený zadní částí směrem dopředu nebo spodní částí nahoru. Základna žebříku musí stát vždy pevně na zemi. Tento žebřík může najednou používat pouze jedna osoba.CS

Je-li to nutné, proveďte doplňková bezpečnostní opatření zajištěním horní aspodní části žebříku. Nepoužívejte tento žebřík jako můstek nebo část můstku. Nepoužívejte tento žebřík ve vodorovné poloze. Při přepravě žebříku dávejte pozor na nebezpečí úrazu elektrickým proudem. Tento žebřík není vhodný pro práce na elektrických zařízeních pod proudem, protože je jeho konstrukce vodivá aneposkytuje žádnou ochranu před úrazem elektrickým proudem. Při stoupání na žebřík apři sestupová- ní ze žebříku buďte vždy otočeni čelem kžebříku. Opřete žebřík orovnou astabilní plochu. Nepoužívejte tento žebřík bez stabilizační tyče. Zajistěte, aby byla pryžová patka správně umístěna aaby byla ve správném úhlu. Při vysunování žebříku umístěte chodidlo na nejnižší příčku, aby byl žebřík dostatečně stabilizován. Budete-li žebřík vysunovat na maximální délku, musíte toto vysunování vždy provádět od horní části směrem dolů. Ujistěte se, zda jsou všechny příčky žebříku zcela vysunuty azajištěny. Při použití žebříku musí být zajišťovací mechanismus pro všechny vysunuté sekce příček řádně zajištěn. Uvolňovací tlačítka ovládaná jedním dotykem musí být během použití žebříku zajištěna. Při vysunování žebříku na střední délku vždy začínejte na druhé příčce od spodní části žebříku. Při zasunování žebříku používejte obě ruce pro uchopení držadel na obou stranách příčky, apotom pomocí palců uvolněte zajišťovací mechanismy. Při zasunování žebříku dbejte na správné umístění vašich rukou. Nepokládejte ruce na horní části příček. Nezajišťujte zajišťovací mechanismus ručně. Vždy umístěte vyčnívající plochou stranu nástěnných dorazů nahoře na žebříku proti vhodné podpěře (např. stěně). Nástěnné dorazy zajišťují přilnavost astabilitu. Nikdy žebřík neo- pírejte opříčky nebo bočnice.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

Nedodržení varování apokynů uvedených vtomto návodu ana výrobku může vést kzpůsobení vážného nebo smrtelného zranění.

• Před použitím tohoto žebříku musíte zkontro- lovat, zda správně pracují všechny zajišťovací mechanismy. Nepracuje-li tento mechanismus správně, nepoužívejte tento žebřík.84

• Při použití tohoto žebříku noste dobře padnoucí oděv, nenoste šperky amáte-li dlouhé vlasy, svažte si je.

• Při použití tohoto žebříku vždy používejte vhodnou obuv. Za vhodnou obuv je považována suchá obuv srovnou podrážkou asbezpečně uvázanými tkaničkami.

• Ujistěte se, zda mají povrchy, ojaké chcete tento žebřík opřít, dostatečnou nosnost asta- bilitu, která udrží hmotnost žebříku, uživatele apoužitých předmětů.

• Při použití tohoto žebříku musí být zajištěny všechny dveře (ne dveře určené pro úniky vpřípadě požáru), okna amísta pro vstupy avýchody.

• Musíte rozumně zabránit všem rušivým prvkům. Vždy postavte tento teleskopický žebřík tak, aby byl vždy volně přístupný.

• Při přepravě žebříků na nosičích nebo ve vozidle se ujistěte, zda jsou vhodně umístěny azajiště- ny, abyste zabránili jejich poškození.

• Po dodání musí být žebřík zkontrolován apřed každým použitím musí být ověřen jeho stav afunkčnost všech dílů.

• Každý den před zahájením práce stímto žebří- kem proveďte vizuální kontrolu, zda není žebřík poškozen azda je bezpečný pro použití.

• Odstraňte ze žebříku všechny nečistoty, jako jsou čerstvá barva, bláto, olej nebo sníh.

• Učastých uživatelů je vyžadována pravidelná kontrola.

• Před použitím tohoto žebříku musí být provede- no posouzení možných rizik zhlediska platných předpisů vzemi jeho použití.

• Ujistěte se, zda je tento žebřík vhodný pro požadovaný úkol. Máte-li jakékoli pochybnosti, kontaktujte kvalifikovanou osobu.

• Nepoužívejte poškozený nebo nevhodný žebřík.

UMÍSTĚNÍ AVYSUNUTÍ ŽEBŘÍKU

• Před přenesením žebříku na pracoviště se ujistě- te, zda je žebřík zcela složen, zda jsou zajištěny všechny pojistky azda žebřík není znečištěn. Vysunujte azasunujte žebřík pouze vbezpečném pracovním prostoru. Nepohybujte stímto žebří- kem, je-li vysunutý.

• Stavte apoužívejte tento žebřík pouze na ploché, rovné anepohyblivé základně.

• Při umístění tohoto žebříku berte vúvahu riziko kolize tohoto žebříku například schodci, vozidly nebo dveřmi.

• Kde-je to možné, zajistěte dveře (ne protipožární únikové cesty) aokna vpracovním prostoru.

• Určete všechna elektrická rizika vpracovním prostoru, jako jsou nadzemní vedení nebo jiná nekrytá elektrická zařízení. Tento žebřík neposky- tuje izolaci nebo ochranu před úrazy elektrickým proudem.

• Používáte-li elektrická zařízení, buďte velmi opatrní, protože je tento žebřík elektricky vodivý. Vždy proveďte taková opatření, aby nemohlo dojít kzachycení napájecího kabelu nebo aby nemohl být tento napájecí kabel zachycen. Nejdříve zkontrolujte, zda není poškozen napájecí kabel použitého nářadí. Žebřík udržujte minimálně 2 m od neizolovaných elektrických zařízení pod napětím.

• Tento žebřík musí postaven pouze na jeho patky ane na jeho příčky. Nikdy nestavte anepouží- vejte tento žebřík na kluzkém povrchu (jako led, lesklé plochy nebo značně kontaminované pevné povrchy), pokud nejsou přijata další účinná opat- ření, která zabrání sklouznutí žebříku nebo která zajistí řádné očištění kontaminovaných povrchů.

• Žebřík musí být postaven ve správné poloze, to je ve správném úhlu pro opřený žebřík (úhel sklonu vpoměru asi 1 : 4) spříčkami nebo stupni vrovné poloze (například 1 m od základny stěny, je-li žebřík vysunutý do výšky 4 m).

• Vždy opřete žebřík orovnou apevnou plochu, apřed použitím jej řádně zajistěte, například jej uvažte nebo použijte vhodné stabilizační zařízení.

Před použitím žebříku musí být zajišťovací me- chanismy všech vysunutých sekcí příček řádně zajištěny.

• Nikdy se nepokoušejte žebřík přesunout nebo přemístit shora.

• Nepřekračujte utohoto žebříku jeho maximální povolenou nosnost 150 kg.

• Tento žebřík může používat vždy pouze jedna osoba.

• Tento žebřík může být používán pouze pro nená- ročné akrátkodobé práce.

• Musíte-li provádět práce na elektrických zařízeních pod proudem, používejte nevodivé žebříky. Tento žebřík není vhodný pro práce na elektrických zařízeních pod proudem, protože je jeho konstrukce vodivá aneposkytuje žádnou ochranu před úrazem elektrickým proudem.

• Nikdy nevztyčujte anepoužívejte žebřík otočenýCS

spodní stranou nahoru. Základna žebříku musí stát vždy pevně na zemi.

• Nepoužívejte tento žebřík venku vnepříznivých povětrnostních podmínkách, například vdešti nebo při silném větru.

• Nenechávejte vysunutý žebřík bez dozoru.

• Zabraňte tomu, aby si na tomto žebříku hrály děti.

• Nepokládejte na příčky žebříku žádné nářadí nebo jiné předměty anezavěšujte nic na systém žebříku.

• Vybavení používané při práci na žebříku musí být lehké asnadno ovladatelné.

• Při stoupání na žebřík apři sestupování ze žebříku buďte vždy otočeni čelem kžebříku.

• Nesjíždějte po bočnicích žebříku. Vystupujte asestupujte ze žebříku vždy rozvážně.

• Vždy udržujte kontakt stímto žebříkem ve 3 bodech, například dvě chodidla na stejné příčce ajedna ruka na bočnici žebříku. Není-li to možné, používejte doplňkové bezpečnostní vybavení.

• Při práci na žebříku držte stále žebřík jednou rukou anemůžete-li dodržet toto pravidlo, pro- veďte dodatečná bezpečnostní opatření.

• Nepřeceňujte své síly, vždy stůjte tak, aby se během práce přezka vašeho řemenu (střed břicha) nacházela mezi bočnicemi žebříku aaby byla obě chodidla na stejném schůdku žebříku.

• Neprovádějte práce, při jakých dochází kboč- nímu zatížení žebříku, jako jsou boční vrtání do plných materiálů (například cihel nebo betonu).

• Je-li žebřík ve skloněné poloze, není povoleno vystoupat výše, než je poslední metr žebříku.

• Při zasunování žebříku zvysunuté do úložné polohy musí jeho uživatel položit ruce kolem bočnic žebříku.

• Nestoupejte si na čtyři horní příčky žebříku, protože by došlo kzhoršení stability.

• Nepoužívejte tento žebřík jako můstek.

• Šikmé žebříky používané pro přístup do větší výšky musí být vysunuty alespoň o1 m nad bodem, kde je přistaven.

• Nestoupejte si mimo šikmý žebřík ve větší výšce bez dodatečného zajištění, jako je například uvázání nebo použití vhodného stabilizačního zařízení.

• Nestoupejte si zboční části žebříku.

• Nestůjte na žebříku příliš dlouho, aniž byste pro- váděli pravidelné přestávky (únava je riziko).

• Při skládání žebříku buďte velmi opatrní, aby nedošlo kpřiskřípnutí prstů, oděvů nebo vlasů do mechanismů. Vždy skládejte pouze jednu příčku.

2. INFORMACE OVÝROBKU

Zamýšlené použití Tento teleskopický žebřík je vyroben aurčen pro použití vdomácnostech, jako pomůcka pro vystoupání při pracích vdomácnosti ana zahradě apro hobby účely. Tento žebřík není hračka. Děti musí být stále pod dozorem, aby bylo zajištěno, že si nebudou stímto žebříkem hrát. Tento žebřík není určen pro profesionální použití. Manipulace, péče aúdržba tohoto teleskopického žebříku musí být prováděna podle těchto pokynů. Jakékoli jiné pou- žití je považováno za nesprávné použití, které může vést kzpůsobení hmotných škod akvážnému nebo smrtelnému zranění osob. Žebřík splňuje požadav- ky norem EN131, 96-333 aWarenwet. TECHNICKÉ ÚDAJE Model č. TL501XX Délka, vysunutý 3,2 mDélka, zasunutý 85 cmMaximální povolená nosnost 150 kgPočet příček 11 příčekÚhly sklonu 65°–75°Maximální počet uživatelů 1 uživatelHmotnost 11,3 kg POPIS Čísla vnásledujícím textu odkazují na obrázky na stranách 2 až 4.

2. Teleskopické boční trubky

6. Zajišťovací mechanismus

9. Stabilizační tyč86

Před použitím musí být na žebřík upevněna stabilizační tyč. NIKDY nepoužívejte tento žebřík bez stabilizační tyče. Během sestavování dávejte pozor, aby nedošlo kpádu žebříku. Je-li to nutné, požádejte opomoc druhou osobu. Montáž stabilizační tyče (obr. A, B)

• Otočte žebřík ve svislém směru, abyste získali přístup kjeho základně. Na každé patce uvidíte vdrážce plastový kolík. Tyto kolíky musí být za- cvaknuty, aby došlo kupevnění stabilizační tyče (9). Tento úkon můžete snadno provést pomocí plochého šroubováku.

• Jakmile budou tyto kolíky zacvaknuty aod- straněny, stabilizační tyč (9) bude vdrážkách upevněna. Otvory ve stabilizační tyči musí být srovnány sotvory vpatkách teleskopického žebříku. POZNÁMKA: Možná budete muset opatrně použít gumovou paličku, aby došlo kbezpečnému usa- zení stabilizační tyče do drážek.

• Se stabilizační tyčí (9) usazenou vdrážkách obou patek žebříku proveďte její zajištění pomocí 2 dodaných šroubů amatic, jak je zobrazeno na obr. B. Dotáhněte je klíčem, aby došlo kjejich zajištění.

Při použití žebříku vždy dodržujte bezpeč- nostní pokyny adodržujte příslušné předpisy. Vysunutí žebříku na střední délku (Obr. A, C, D) Při vysunování tohoto teleskopického žebříku dojde kautomatické aktivaci zajišťovacího mechanismu. Každá sekce žebříku má svůj vlastní zajišťovací mechanismus.

• Postavte teleskopický žebřík na pevný arovný povrch. Ujistěte se, zda je žebřík ve složené poloze, která je zobrazena na obr. D1.

• Uvolněte úložný popruh (4).

• Položte jedno chodidlo na spodní příčku žebříku (5), aby byl žebřík stabilizován. Ujistěte se, zda je přední strana žebříku otočena směrem kvám.

• Začněte od druhé příčky ze spodní části žebříku (jak je zobrazeno na obr. D2), použijte obě ruce pro uchopení držadel (7) na obou stranách příč

ky avytáhněte je nahoru, aby došlo kvysunutí příčky.

Jakmile bude každá příčka zcela vysunuta, musíte uslyšet „kliknutí“, což bude znamenat, že došlo kzapadnutí zajišťovacího mechanismu (6).

• Zkontrolujte, zda jsou zajištěny všechny rozevře- né sekce příčky. Musí být jasně vidět červený zajišťovací mechanismus (6), jak je zobrazeno na obr. C2. Vtomto okamžiku by neměly být vidět červené části zasunovacích pák (8). Také se ujistěte, zda jsou všechny vzdálenosti mezi vysunutými příčkami stejné.

• Jakmile jsou všechny sekce zajištěny, může- te žebřík použít. Postavte žebřík ke stěně se správným úhlem pro opřený žebřík (úhel sklonu asi 1 : 4) spříčkami nebo stupni vrovné poloze (například 1 m od základny stěny, je-li žebřík vysunutý do výšky 4 m). Vysunutí žebříku na maximální délku (obr. A, C, D) Vysunujete-li žebřík na maximální délku, musíte toto vysunování vždy provádět od horní části směrem dolů.

• Postavte teleskopický žebřík na pevný arovný povrch. Ujistěte se, zda je žebřík ve složené poloze, která je zobrazena na obr. D1.

• Uvolněte úložný popruh (4).

• Položte jedno chodidlo na spodní příčku žebříku (5), aby byl žebřík stabilizován. Ujistěte se, zda je přední strana žebříku otočena směrem kvám.

• Začněte od horní tyče (příčka (1), jak je zobraze- no na obr. D3), použijte obě ruce pro uchopení držadel (7) na obou stranách příčky avytáhněte je nahoru, aby došlo kvysunutí příčky žebříku.

Jakmile bude každá příčka zcela vysunuta, musíte uslyšet „kliknutí“, což bude znamenat, že došlo kzapadnutí zajišťovacího mechanismu (6).

• Zkontrolujte, zda jsou zajištěny všechny rozevře- né sekce příčky. Musí být jasně vidět červený zajišťovací mechanismus (6), jak je zobrazeno na obr. C2. Vtomto okamžiku by neměly být vidět červené části zasunovacích pák (8). Také se ujistěte, zda jsou všechny vzdálenosti mezi vysunutými příčkami stejné.

• Jakmile jsou všechny sekce zajištěny, může- te žebřík použít. Postavte žebřík ke stěně se správným úhlem pro opřený žebřík (úhel sklonu asi 1 : 4) spříčkami nebo stupni vrovné polozeCS

(například 1m od základny stěny, je-li žebřík vysunutý do výšky 4 m). Složení žebříku (obr. A, E) Celý žebřík je složen pomocí zasunovacích pák (8). Zbezpečnostních důvodů nemohou být příčky skládány samostatně. Nezajišťujte zajišťovací mechanismus (6) ručně. Při skládání žebříku používejte pouze zasunovací páky (8).

• Držte teleskopický žebřík ve svislé poloze.

• Položte jedno chodidlo na spodní příčku žebříku (5), aby byl žebřík stabilizován.

• Začněte upříčky, kde jsou umístěny zasunovací páky (8), použijte obě ruce pro uchopení drža- del (7) na obou stranách příčky. Ujistěte se, zda jsou vaše ruce vpoloze, která je zobrazena na obr. E, adávejte pozor, aby při skládání žebříku nedošlo kpřiskřípnutí vašich prstů.

• Potom pomocí palců uvolněte zasunovací páky (8) azatlačte je směrem do středu tak, aby byly viditelné jejich červené části.

• Žebřík se nyní začne skládat. Zbezpečnostních důvodů byl tento žebřík vybaven systémem pro jeho plynulé skládání, který tak zabraňuje jeho příliš rychlému složení. Přeprava žebříku (obr. A) Provádějte přepravu žebříku pouze vpřípadě, je-li zajištěn úložný popruh. Při přenášení proveďte kompletní složení žebříku, aby byl co nejkompaktnější. Ujistěte se, zda je úlož- ný popruh (4) řádně zajištěn, azda upevňuje žebřík.

Tento žebřík je navržen tak, aby sminimální údržbou bezchybně pracoval dlouhou dobu. Prodlužte jeho provozní životnost pravidel- ným čištěním asprávným zacházením. Před uložením nebo přemístěním proveďte kompletní složení žebříku, zasuňte všechny příčky ařádně je zajistěte. Čištění Čistěte tento žebřík pravidelně, pokud možno po každém použití. Používejte pro čištění vhodný čisticí prostředek pro domácnosti aměkký asuchý hadřík. Žebřík ze žádného důvodu neponořujte do vody nebo jiné kapaliny. Nepoužívejte rozpouštědla (benzín, alkohol, čpavek atd.), protože poškozují plastové díly. Skladování Ukládejte tento žebřík vsuché místnosti bez kontaminujících látek. Nepokládejte na tento žebřík žádné předměty. Ukládejte tento žebřík pouze vpřípadě, je-li suchý. Nevystavujte tento žebřík působení vlhkého nebo mokrého prostředí, kde může dojít kjeho poškození. Skladujte jej správně. Základna musí být vždy usazená na zemi. Skladujte mimo dosah dětí. Údržba Nikdy nepoužívejte tento teleskopický žebřík, je-li poškozený nebo zničený. Dočasné opravy nejsou povoleny. Před apo použití žebříku vždy zkontro- lujte jeho koncové plastové patky. Nepoužívejte tento žebřík bez plastových patek nebo jsou-li tyto plastové patky opotřebovány. Tento žebřík je na horní části opatřen plastovými kryty, které zabraňují vniknutí nečistot do konstrukce žebříku. Nepouží- vejte tento žebřík bez plastových krytů. Před apo použití žebříku vždy provádějte jeho pravidelnou vizuální kontrolu. Opravy aúkony údržby může provádět pouze kompetentní osoba, která bude používat vhodné náhradní díly. Použití neschválených neoriginálních náhradních dílů není doporučeno aruší platnost záruky. ZÁRUKA Výrobky VONROC jsou vyvíjeny vsouladu spožadavky norem na nejvyšší kvalitu aje zaručeno, že po dobu platné záruky, která začíná běžet dnem původního nákupu, nebudou na těchto výrobcích žádné vady materiálu, ani vady způsobené špatným dílenským zpracováním. Dojde-li během tohoto období kzávadě vdůsledku vady materiálu nebo dílenského zpraco- vání, kontaktujte přímo firmu VONROC. Ztéto záruky jsou vyloučeny následující případy:88

• Opravy nebo úpravy tohoto zařízení byly pro- vedeny nebo byly provedeny pokusy ojejich provedení vneautorizovaných servisech;

• Toto zařízení bylo nesprávně použito, nevhodně použito nebo nebyla prováděna jeho správná údržba;

• Byly použity neoriginální náhradní díly. Výše uvedené představuje jedinou záruku poskyto- vanou společností, ať už výslovnou nebo předpo- kládanou. Neexistují žádné další záruky, výslovné ani nebo předpokládané, které přesahují rámec zde uvedeného, včetně předpokládaných záruk prodejnosti avhodnosti pro určitý účel. VONROC vžádném případě neodpovídá za jakékoliv náhodné nebo následné škody. Opravné prostředky prodejců se omezují výhradně na opravu nebo výměnu nevy- hovujících jednotek nebo dílů. Na tomto výrobku avtomto návodu mohou být prováděny změny. Technické údaje mohou být změ- něny bez předchozího upozornění.TR
