SP 8.0 - Équipement de fitness COMPEX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de stimulation musculaire Compex SP 8.0, technologie de stimulation TENS, 30 programmes préenregistrés, 4 canaux de stimulation.
Utilisation	Idéal pour la récupération musculaire, la préparation physique, la rééducation et la gestion de la douleur.
Maintenance et réparation	Nettoyer les électrodes après chaque utilisation, vérifier régulièrement l'état des câbles et des connecteurs.
Sécurité	Ne pas utiliser sur des zones sensibles ou blessées, éviter l'utilisation en cas de grossesse ou de dispositifs médicaux implantés.
Informations générales	Poids léger, portable, batterie rechargeable, écran LCD pour une utilisation facile, garantie constructeur.

FOIRE AUX QUESTIONS - SP 8.0 COMPEX

Comment charger le COMPEX SP 8.0 ?

Pour charger votre COMPEX SP 8.0, utilisez le câble de charge fourni. Branchez une extrémité dans l'appareil et l'autre dans une prise secteur. Le témoin lumineux indiquera lorsque la charge est complète.

Pourquoi mon appareil ne s'allume-t-il pas ?

Assurez-vous que l'appareil est complètement chargé. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment utiliser les électrodes correctement ?

Nettoyez la peau avant d'appliquer les électrodes. Assurez-vous qu'elles sont bien positionnées sur les muscles ciblés et qu'elles adhèrent correctement pour éviter toute irritation.

Que faire si les électrodes ne collent plus ?

Si les électrodes ne collent plus, lavez-les avec de l'eau tiède et laissez-les sécher à l'air libre. Vous pouvez également remplacer les électrodes si elles sont usées.

Comment choisir le bon programme d'entraînement ?

Le COMPEX SP 8.0 propose plusieurs programmes adaptés à différents objectifs (force, récupération, massage, etc.). Consultez le manuel d'utilisation pour des recommandations basées sur vos besoins spécifiques.

L'appareil émet un bruit étrange, que faire ?

Si vous entendez un bruit étrange, vérifiez que les électrodes sont correctement fixées. Si le problème persiste, contactez le service client pour une assistance technique.

Comment nettoyer mon COMPEX SP 8.0 ?

Pour nettoyer votre appareil, utilisez un chiffon doux et légèrement humide. Ne jamais immerger l'appareil dans l'eau ni utiliser de produits chimiques agressifs.

Est-ce que le COMPEX SP 8.0 est étanche ?

Non, le COMPEX SP 8.0 n'est pas étanche. Évitez tout contact avec l'eau pour assurer le bon fonctionnement de l'appareil.

Puis-je utiliser le COMPEX SP 8.0 pendant la grossesse ?

Il est recommandé de ne pas utiliser le COMPEX SP 8.0 pendant la grossesse. Consultez toujours un professionnel de santé avant d'utiliser des appareils de stimulation électrique dans ces conditions.

Où puis-je trouver un manuel d'utilisation ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Compex, ou il peut être fourni avec votre appareil lors de l'achat.

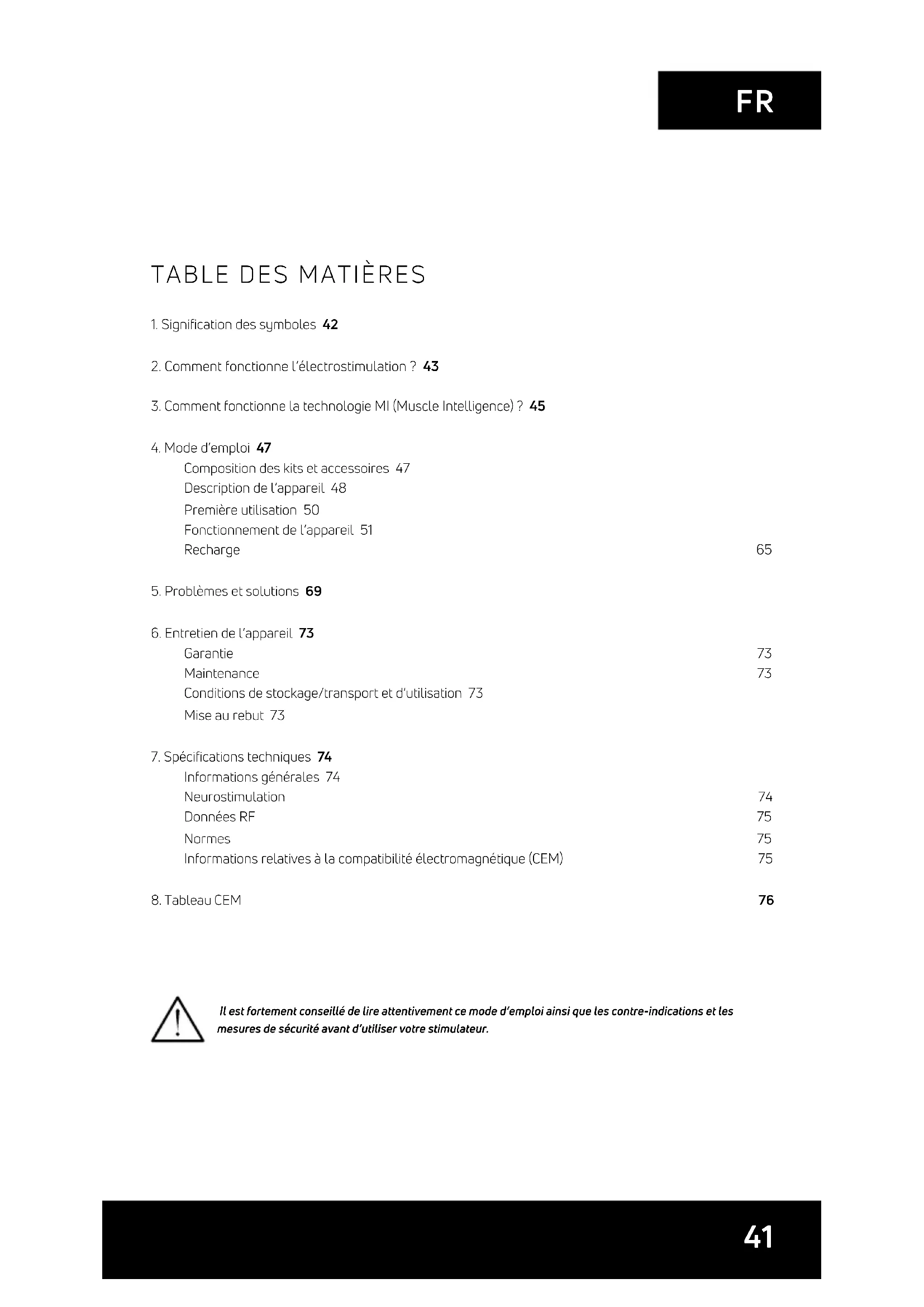

MODE D'EMPLOI SP 8.0 COMPEX

1. Signification des symboles 42
2. Comment fonctionne l'electrostimulation ? 43
3. Comment fonctionne la technologie MI (Muscle Intelligence)? 45

4.Mode d'emploi 47

Composition des kits et accessoires 47

Description de l'appareil 48

Première utilisation 50

Fonctionnement de l'appareil 51

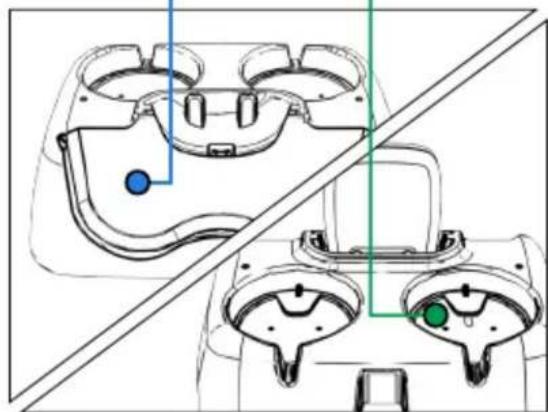

Recharge 65

5.Problèmes et solutions 69
6. Entretien de l'appareil 73

Garantie 73

73

Conditions de stockage/transport et d'utilisation 73

Mise au rebut 73

Informations relatives à la compatibilité electromagnétique (CEM) 75

8.Tableau CEM 76

Il est fortement conseilé de lire attentivement ce mode d'emploi ainsi que les contre-indications et les mesures de sécurité avant d'utiliser votre stimulator.

1. SIGNIFICATION DES SYMBOLES

Consulter le mode d'emploi	MD	Dispositif Médical
Le stimulator est un dispositif de classe Il avec alimentation électrique interne et pièces appliquées de type BF	SN	Numéro de série
Nom et adresse du fabricant et date de fabrication	UDI	Identification unique du dispositif
Nom et adresse du représentant autorisé dans la Communauté Européenne	3	À utiliser de préférence avant le
Ce dispositif doit être séparé des déchets menagers et envoyé à des installations de collecte particulières à des fins de recyclage et de récapération	4	Origine et date de fabrication
Le bouton on/off est multifonctions Humidité relative	5
Conserver à l'abri du soleil Température	6
Conserver au sec Pression atmosphérique	7
IP22 on the unit	IP 22 sur l'appareil signifie que la protection est efficace contre la pénetration de corps étrangers solides (diamètre supérieur à 12,5 mm) et contre la pénetration de gouttes d'eau (lorsque l'appareil est incliné jusqu'à 15°).	€ 2797	Marquage CE avec numéro de l'organisme notice
LATEX	Sans latex
REF	Numéro de référence
LOT	Numéro de lot

2. COMMENT FONCTIONNE L'ÉLECTROSTIMULATION?

Le principe de l'electrostimulation consiste a stimuler les fibres nerveuses au moyen d'impulsions electriques transmises par des electrodes. Les impulsions electriques produites par les stimulateurs concus par Compex sont des impulsions de haute qualite - offrant securite, comfort et efficacite - qui stimulent differents types de fibres nerveuses :

1. Les nerfs moteurs pour stimuler une reponse musculaire et c'est ce que l'on appelle l'electrostimulation musculaire (EMS).
2. Certains types de fibres nerveuses sensibles pour obtenir des effets analgesiques ou de soulagement de la douleur.

1. STIMULATION DES NERFS MOTEURS (EMS)

Lors de l'activité volontaire, l'ordre de travail musculaire provient du cerveau, qui envoie une commande aux fibres nerveuses sous la forme d'un signal électrique. Ce signal est ensuite transmis aux fibres musculaires, qui se contractent. Le principe de l'électrostimulation reproduit avec exactitude le processus observé lors d'une contraction volonteire. Le stimulateur envoie une impulsion de courant électrique vers les fibres nerveuses, pour les exciter. Cette excitation est ensuite transmise vers les fibres musculaires et entraine une réponse mécanique de base (= une secousse musculaire). Celle-ci constitue l'exigence de base pour la contraction musculaire. La réponse musculaire est en tout point identique au travail musculaire contrôle par le cerveau. En d'autres termes, le muscle ne fait pas la distinction entre une commande envoyée par le cerveau ou le stimulator.

Les paramètres des programmes (nombres d'impulsions par seconde, durée de la contraction, temps de repos, durée totale du programme) soumettent le muscle à différents types de travail, en fonction des fibres musculaires. En fait, différents types de fibres musculaires peuvent être identifiées en fonction de leur vitesse de contraction respective : les fibres lentes, intermédiaires et rapides. Les fibres rapides sont bien évidemment plus nombreuses chez un sprinter, tandis qu'un coureur de marathon aura plus de fibres lentes. Grâce à une bonne connaissance de la physiologie humaine et à une parfait maitrise des paramètres de stimulation des différents programmes, le travail musculaire peut être dirigé avec une extrème précision pour atteindre L'objet souhaïte (renforcement musculaire, augmentation de la circulation sanguine, raffermissement, etc.).

2. STIMULATION DES NERFS SENSORIELS

Les impulsions électriques peuvent également exciter les fibres nerveuses sensorielles pour obtenir des effets analgésiques ou de soulagement de la douleur. La stimulation des fibres nerveuses sensorielles tactiles bloque la transmission de la douleur au système nerveux. La stimulation d'un autre type de fibres sensorielles creée une augmentation de la production d'endorphines et, par conséquent, une réduction de la douleur. Avec les programmes de soulagement de la douleur, l'électrostimulation peut être utilisée pour traiter la douleur localisée aiguie ou chronique ainsi que la douleur musculaire.

Attention: Ne pas utiliser les programmes de soulagement de la douleur pendant une période prolongée sans avis Médical.

BENEFICES DE L'ÉLECTROSTIMULATION

L'electrostimulation est une méthode très efficace pour faire travailler les muscles :

• avec une amélioration significative des différentes qualités musculaires
• sans fatigue cardiovasculaire ou mentale
• avec un stress limite exercé sur les articulations et les tendons. L'electrostimulation permet ainsi d'effectuer une quantite de travail musculaire plus importante que lors de l'activité volontaire.

Pour maximiser vos résultats, Compex recommande de compléter vos séances d'électrostimulation par autres efforts, comme :

• un exercice physique régulier
• une nutrition adaptée et saine
• un mode de vie équilibré

3. COMMENT FONCTIONNE LA TECHNOLOGIE MI (MUSCLE INTELLIGENCE)?

N.B.: L'activation/désactivation des fonctions MI se fait via le menu Paramétres

MI-SCAN

Juste avant de commencer la séance de travail, la fonction MI-scan sonde le groupe musculaire choisi et ajusté automatiquement les paramètres du stimulateur à l'excitabilité de cette zone du corps, selon votre propre physiologie.

Cette fonction se concrétise, en début de programme, par une courte séquence de test au cours de laquelle des mesures sont réalisées.

A la fin du test, il faut augmenter les intensités pour début le programme.

MI-TENS

La fonction MI-tens permet de limiter l'apparition de contractions musculaires indésirables sur des zones douloureuses.

A cheque augmentation d'intensité une phase de test a lieu et si une contraction musculaire est détectée, l'appareil baisse automatiquement l'intensité de stimulation.

Cette fonction n'est accessible que pour les programmes TENS, Epicondylite, Tendinites.

MI-RANGE

La fonction MI-range amène l'utilisateur au niveau idéal d'intensité de stimulation pour des programmes de type Récupération, Massage, Capillarisation ou encore Douleur musculaire.

En début de programme l'appareil invite L'utilisateur à augmenter les intensités de stimulation. Tout au long de cette augmentation, l'appareil analyse la réponse de chaque muscle stimulé, et en déduit leur niveau optimal.

Dès qu'un muscle atteint son niveau optimal, le canal y relatif est automatiquement déslectionné et l'intensité de stimulation ne peut plus être augmentée. Pour repreneure la main il suffit de re-sélectionner le canal en question et augmenter ou baisser les intensités de stimulation.

MI-AUTORANGE

La fonction MI-autorange poursuit le même but que MI-range sauf que dans ce cas tout se fait automatiquement.

En début de programme, une seule pression sur la touche haut du pad multifonctions permet a l'appareil

d'augmenter automatique les intensités de stimulation jusqu'à ce qu'il détecte le niveau idéal d'intensité.

Une pression sur la touche bas du pad multifonctions annule la fonction MI-autorange. A ce moment l'appareil passse en mode manuel et les intensités doivent etre gerées par l'utilisateur.

MI-ACTION

La fonction MI-action permet d'initier une contraction electro-induite par une action volontaire. Ainsi la contraction electro-induite est parfaitement contrôle, la séance de travail devient alors plus comfortable, plus poussaee et plus complete.

A chaque fin de phase de repos actif la télécommande émet un signal sonore. Dés cet instant le déclenchement de la contraction volontaire est possible. Si aucune contraction volontaire n'est intervenue après un certain laps de temps, l'appareil se met automatiquement en pause.

Ce mode de travail n'est disponible que pour les programmes induisant de puissantes contractions musculaires.

N.B.: Pour bien fonctionner, la fonction mi-ACTION a besoin de bons battements musculaires durant la phase de repos actif. Sils ne sont pas assez importants, l'appareil émet des bips et un signe + sur les canaux apparait. De même, afin de rendre ces battements possibles, il est impératif que les muscles soient bien reliachés durant la phase de repos. Il convient de veiller, à la fin de chaque phase de contraction à se replacer dans une position permettant le meilleur reliachement musculaire.

Pour mistrux comprendre quelle fonction est disponible dansquel appareil consulter le tableau ci-dessous.

	SP 6.0 SP 8.0 FIT	5.0
MI-SCAN	✓ ✓ ✓
MI-TENS	-	✓	-
MI-RANGE	✓	-	✓
MI-AUTORANGE	-	✓	-
MI-ACTION	-	✓	-

4. MODE D'EMPLOI

COMPOSITION DES KITS ET ACCESSOIRES

	SP 6.0 SP 8.0 / WOD FIT 5.0
	RéF QTE RÉF QTE RÉF QTE
TéléCOMMANDE	001047 1		001046 / 001046CF	1 001048 1
MODULES	001061 4		001061 / 001061CF	4 001055 2
STATION DE CHARGE	001068 1 001068 1 001073 1
CHARGEUR	64902X 1 64902X 1 64902X 1
SACHET PETITES ÉLECTRODES 5X5	42215-8 1 42215-8 1 42215 1
SACHET GRANDES ÉLECTRODES 5X10, 2 SNAP	42216-4 1 42216-4 1 42216 1
SACHET GRANDES ÉLECTRODES 5X10, 1 SNAP	42222-4 1 42222-4 1 42222-4 1
GUIDE DE DÉMARRAGE RAPIDE	885625 1 885625 1 885625 1
TROUSSE DE TRANSPORT	680043 1		680042 / 680043 + 680042	1 680043 1
PROTECTION POUR TéléCOMMANDE	NA NA 00 1094 1 NA NA
CABLE USB	601163 1 601163 1 601163 1
MODE D'EMPLOI	4528182 1 4528182 1 4528 182 1

Utiliser cet apparéil uniquement avec les cables, électrodes, batterie, adaptateur secteur et accessoires recommendés par Compex.

DESCRIPTION DE L'APPAREL

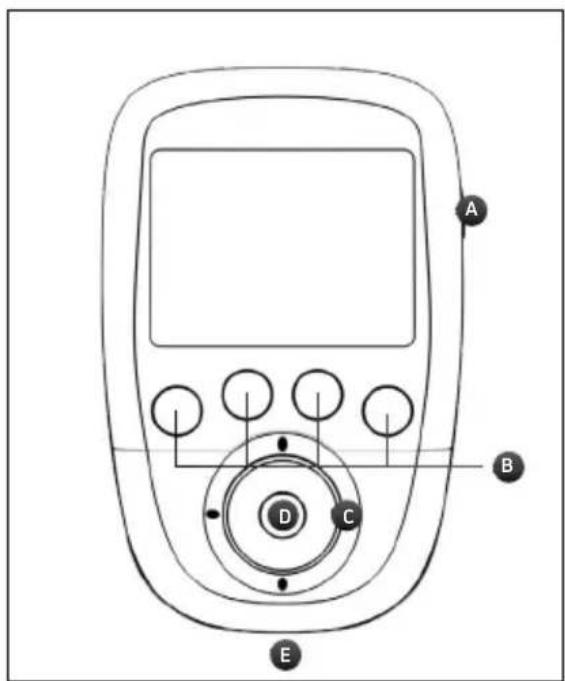

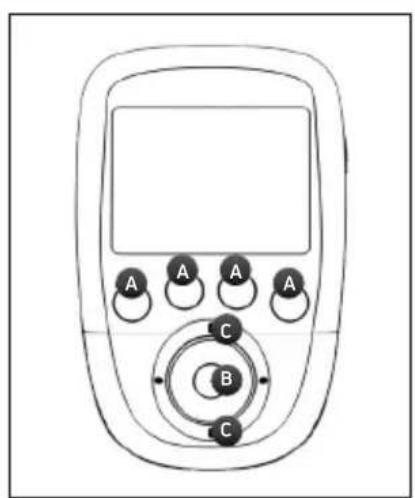

TELECOMMANDE

A - Bouton On/Off (appuyer brievement pour allumer, maintainir appuyé plus de 2s pour éteindre)
B-4 boutons pour la selection/désélection du canal de stimulation
C - Pad multifonctions (haut-bas-gauche-droite) pour naviguer dans l'interface et augmenter ou baisser le niveau d'intensité de stimulation des canaux sélectionnés
D - Bouton de validation
E - Prise pour le cable USB ou le connecteur de la station de charge

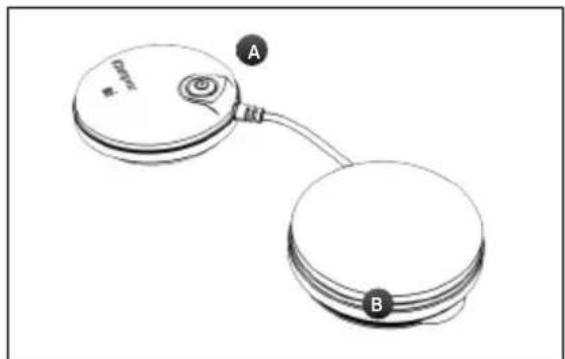

MODULE

A - Bouton On/Off (appuyer brièvement pour allumer, appuyer et maintainir pour éteindre)

LED vert clignotante:pret

LED jaune clignotante : en stimulation

B-Gorge pour enrouler le cable

DESCRIPTION DE L'APPAREIL

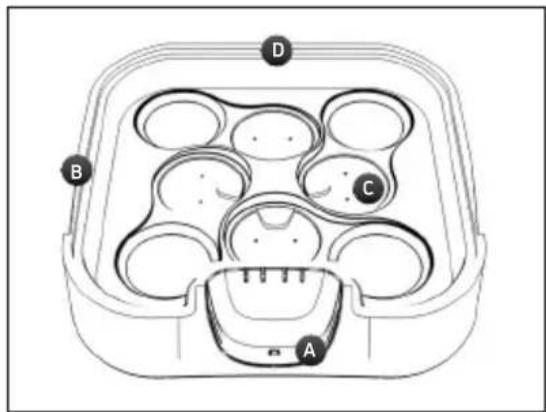

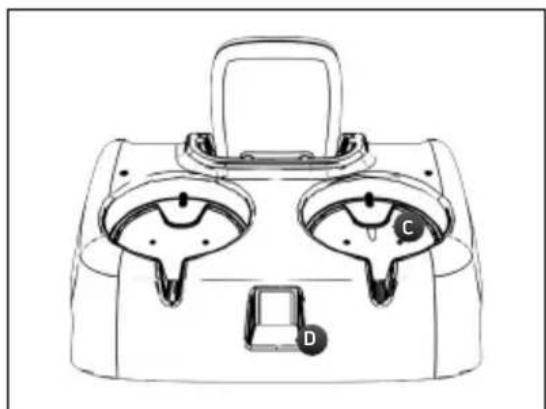

STATION DE CHARGE SP 6.0 ET 8.0

A- Connecteur pour charger la télécommande
B - Encoche pour ouvrir le couvercle de la station de charge
C - Emplacement pour positionner les modules à recharger
D - Prise pour l'adaptateur secteur

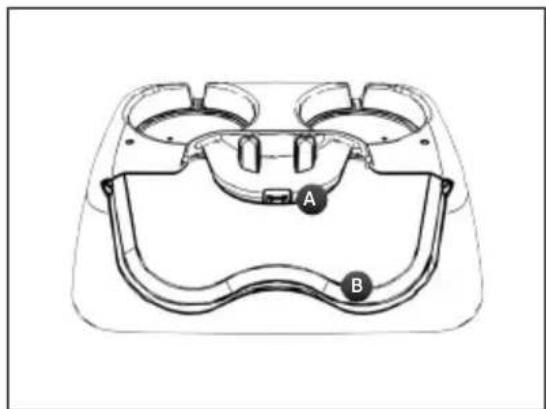

STATION DE CHARGE FIT 5.0

A- Connecteur pour charger la télécommande
B - Emplacement pour positionner les modules
C - Emplacement pour positionner les modules à recharger
D - Prise pour l'adaptateur secteur

PREMIÈRE UTILISATION

Au premier enclenchement de l'appareil il faut suivre les étapes suivantes :

1. Sélectionner la langue

1. Allumer tous les modules du set afin de les appairer avec la télécommande.

Dés qu'un module est allumé et reconnu par la télécommande, un vu apparait sur le module.

Quand tous les modules sont appairés un vu général apparait.

N.B.: Cette opération d'appairge n'est à faire qu'une seule fois.

FONCTIONNEMENT DE L'APPAREIL

N.B.: Les écans suivants sont des exemples génériques mais leur fonctionnement est identique peu importe l'appareil que vous possédez.

COMMENT ACCÉDER AUX FAVORIS

Le menu Favoris affiche les derniers programmes executés. Il suffit d'avoir un programme dans le menu Favoris pour que ce dernier soit directement accessible après l'enclenchement de l'appareil.

A Sélectionner le menu Favoris
B Valider donnechoix

Les programmes executés se mettent automatiquement dans le menu Favoris sans qu'il n'y ait rien besoin de faire. Le menu Favoris peut contenir jusqu'à 10 programmes. Si de nouveaux programmes sont executés, les ancients seront automatiquement enlevés de la liste des favorsis.

1. SELECTIONNER UN PROGRAMME

A Sélectionner Le programme favori désiré
B Validatoruveorechoix
C Revenir à l'été precedente

2. SELECTIONNER UN PLACEMENT D'ÉLECTRODES

A Sélectionner le placement d'électrodes désiré
B Valider donnechoix
C Revenir à l'été precedente

Le placement d'électrodes seLECTIONné lors de l'exécution du programme apparait. Il est possible de faire défiler d'autres placements d'électrodes.

3. CONNECTER LES MODULES AUX ELECTRODES

Coller les electrodes sur toute peau. La fixation du module à l'électrode se fait par le côté. Faire glisser le module sur le snap de l'électrode jusqu'à ce qu'il soit clipse

4. ALLUMER LES MODULES

A Revenir à l'été precedente

B Validatoruveorechoix

Pour démarrer le programme, voir le chapitre « Débuter un programme de stimulation »

COMMENT ACCÉDER AUX PROGRAMMES

Pour plus d'information sur les programmes connectez-vous sur: www.compex.info

Le menu Programmes affiche les catégories de programmes.

A Sélectionner le menu Programmes
B Validatoruveochoix

1. SELECTIONNER UNE CATÉGORIE

A Sélectionner la catégorie de programmes désirée
B Valider donnechoix
C Revenir à l'etape précédente

2. SELECTIONNER UN PROGRAMME

A Sélectionner le programme désiré
B Valider donnechoix
C Revenir à l'etape precedente

3. SELECTIONNER UN PLACEMENT D'ÉLECTRODES

A Sélectionner le placement d'électrodes désiré
B Valider donnechoix
C Revenir à l'été precedente

4. CONNECTER LES MODULES AUX ÉLECTRODES

Coller les electrodes sur toute peau. La fixation du module à l'électrode se fait par le côte. Faire glisser le module sur le snap de l'électrode jusqu'à ce qu'il soit clipse

5. ALLUMER LES MODULES

A Revenir à l'été précédente
B Valider votrechoix

Pour demarrer le programme, voir le chapitre « Débuter un programme de stimulation »

Le menu Objectifs affiche les objectifs télécharges depuis votre compte personnel (voir chapitre « Créer votre compte personnel »).

N.B.: Le menu Objectifs est uniquement disponible pour l'appareil SP 8.0.

A Sélectionner le menu Objectifs
B Valider donnechoix

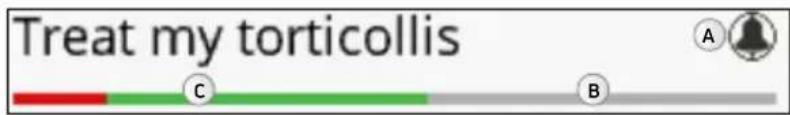

La barre de progression sous l'objet montre l'avancée de l'objet et ce qu'il reste à faire. La cloche indique qu'il y a un élément de l'objet à faire aujourd'hui.

A Indique un élément de l'Objectif à faire aujourd'hui
B Ce qu'il reste a faire
C Ce qui a déjà été accompli :

-en vert ce qui a ete fait
-en rouge ce qui n'a pas eté fait

1. SELECTIONNER UN OBJECTIF

A Sélectionner l'objet désiré
B Valider votrechoix
C Revenir à l'etape précédente

2. SELECTIONNER UN ÉLEMENT À EXECUTER

A Sélectionner l'élément désire
B Valider donne choix
C Revenir à l'été precedente

L'élement à exécuter peut être un programme ou bien une tâche. L'élement à exécuter est sélectionné par défaut, mais il est possible d'en sélectionner un autre.

Le à coté d'un programme ou d'une tâche signifie qu'il ou elle a été exécuté(e).

3. SELECTIONNER UN PLACEMENT D'ÉLECTRODES

A Sélectionner le placement d'électrodes désiré
B Valider votrechoix
C Revenir à l'été precedente

N.B.: Dans la plupart des cas il n'y a pas de possibilité de seLECTIONner un placement d'électrode différent car ce dernier est en lien direct avec l'objet.

4. CONNECTER LES MODULES AUX ÉLECTRODES

Coller les electrodes sur votre peu. La fixation du module à l'électrode se fait par le côte. Faire glisser le module sur le snap de l'électrode jusqu'à ce qu'il soit clipse

5. ALLUMER LES MODULES

A Valider donne choix
B Revenir a I'etape precedente

Pour demarrer le programme voir le chapitre « Débuter un programme de stimulation »

COMMENT ACCÉDER AUX PARAMÉTRES

Le menu Paramétres permet de configurer certains éléments comme le retro-éclairage, le volume, la langue, etc. Certains paramétres ne sont pas disponibles dans tous les appareils.

A Sélectionner le menu Paramètres
B Valider votrechoix

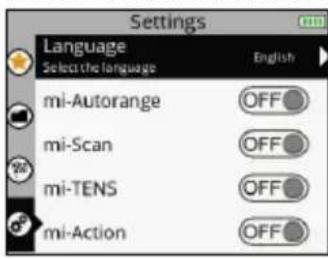

1. SELECTIONNER UN PARAMÉTRE

A Sélectionner le paramètre désiré
B Validatoruveochoix
C Revenir à l'etape précédente

Langue: permet de changer la langue de l'appareil

MI-autorange: active (ON) ou non (OFF) la fonction MI-autorange

MI-range: active (ON) ou non (OFF) la fonction MI-range

MI-scan: active (ON) ou non (OFF) la fonction MI-scan

MI-tens: active (ON) ou non (OFF) la fonction MI-tens

MI-action: active (ON) ou non (OFF) la fonction MI-action

N.B.: Pour un explicatif sur les fonctions MI voir le chapitre « 3. Comment fonctionne la technologie MI »

Cycles: active (ON) ou non (OFF) la fonction Cycles.

La fonction Cycles est interessante pour les personnes ayant déjà l'habitude de l'electrostimulation et désireuses d'effectuer plusieurs cycles d'entrainment. Si la fonction Cycles est active (ON) un écran supplémentaire apparaitra pour certains programmes (programmes induisant de puissantes contractions musculaires) permettant deCHOISIR le cycle d'entrainment.

La logique de cycle fait reference à la charge de travail effectuee en electrostimulation. Et tout comme un entrainement normal, il faut commencer par une quantite de travail puis l'augmenter au fil des cycles. Il est donc recommendé de débuter par le 1er cycle et de passer au niveau suivant quand le cycle est terminé, normalement après 4 à 6 semaines de stimulation a raison de 3 séances par semaine. Il est aussi important d'avoir atteint des intensités de stimulation significatives lors des séances avant de passer à un autre cycle.

Economie d'énergie: active (ON) ou non (OFF) la fonction Economie d'énergie. Diminue l'intensité et le délambda du rétroéclairage.

Son: active (ON) ou non (OFF) la fonction Son

Son contraction : active (ON) ou non (OFF) le son d'advertisement de l'arrivee d'une contraction

Régler l'heure: permet de régler l'heure de l'appareil

Régrler la date: permet de régler la date de l'appareil.

Appairer un module : permet d'appairer un nouveau module avec la télécommande.

Réinitialiser l'appareil: permet de réinitialiser l'appareil et revenir aux paramètres de base (Favoris effacés, Objectifs effacés, Paramètres par défaut).

Info système: permet de visualiser les informations liées à l'appareil.

DÉBUTER UN PROGRAMME DE STIMULATION

Avant de débuter tout programme de stimulation il faut allumer les modules.

A Revenir à l'étépe précédente
B Validatoruve troe choix and start the programme

Pour allumer les modules appuyer sur leur bouton On/Off. Dès que le module est allumé son niveau de batterie apparait sur l'écran. Allumer le nombre de module(s) désiré(s) en fonction du placement d'électrodes choisi. Dès qu'un nombre suffisant de modules est allumé, une petite flèche apparait à droite de l'écran.

Si la fonction MI-scan est active, le programme demarre par une courte sequence au cours de laquelle des mesures sont réalisées. Pendant toute la durée du test de mesures, il est important de rester immobile et d'être parfaitement relaché. Lorsque le test est terminé, le programme peut débuter.

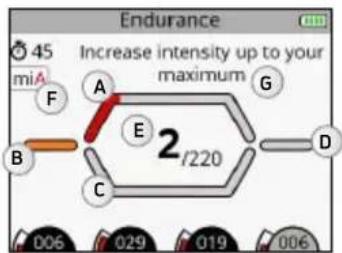

A Phase de contraction
B Phase d'échauffement
C Phase repos actif
D Phase de relaxation
E Nombre de contractions effectuees / Nombre de contractions totales
F Indication de la fonction MI active
6 Aide contextuelle indiquant des informations ou des actions à faire

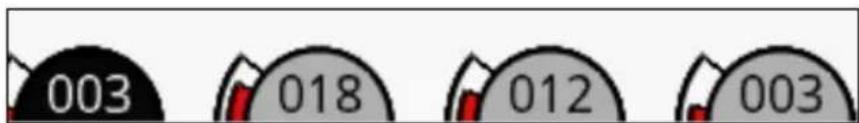

A Sélectionner les canaux sur lesquels agir. Quand un canal est actif la LED du bouton émet une forte lumière bleue.
B Mettre en pause
C Augmenter ou baisser les intensités de stimulation sur les canaux sélectionnés

Augmenter les intensités des stimulations sur les canaux sélectionnés.

Par défaut tous les canaux sont actifs au début de la seance. Pour desélectionner un canal il suffit d'appuyer sur son bouton correspondant.

Dans ce cas seul le canal 1 est actif. Tout changement d'intensité se fera uniquement sur le canal 1.

En fonction du programme le schéma du milieu de l'écran peut changer.

PROGRAMMECONTRACTION/REPOSACTIF

Ces programmes début tous avec une phase d'échauffement. ÀpRES cet échauffement une phase de cycles de contraction suivis de repos actif intervient (le nombre de cycles dépend du programme) et quand tous les cycles sont faits, le programme se termine par une phase de relaxation.

A Phase d'échauffement
B Phase repos actif
C Phase de relaxation
D Phase de contraction
E Phase de travail qui se compose de cycle de contraction/repos actif

PROGRAMME TYPE MASSAGE, RÉCUPÉRATION

Ces programmes se composent d'une seule phase et n'ont pas de cycle de contraction/repos actif. Ce sont des programmes de type récapération, massage, capillarisation ou encore antidouleur. Durant ce type de programme des variations de fréquences peuvent intervenir.

A Phase de travail

CONTINUER UN PROGRAMME DE STIMULATION

A Sortir du programme et revenir à l'étape precedente
B Reprendre la séance de stimulation
C Sauter la phase en cours ou sortir du programme

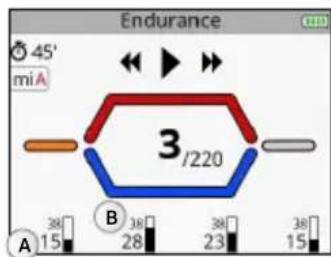

A Intensité moyenne de stimulation
B Intensité maximalé de stimulation

En appuyant sur le bouton central de la télécommande ou sur le bouton On/Off d'un des modules durant la stimulation, l'appareil se met en pause. A ce moment il est possible de sauter la phase en cours ou de sortir du programme.

En fonction des programmes des statistiques d'intensités maximes et d'intensités moyennes peuvent apparaitre.

N.B.: La séance redémarre avec des intensités égales à 80 % de celles utilisées avant l'interruption.

FINIR UN PROGRAMME DE STIMULATION

A la fin de la seance un écran avec un vu apparaît. Une pression sur n'importe quel bouton ramène au menu Favoris. Pour êtreindre l'appareil maintainir appuyé plus de 2 secondes le bouton On/Off de la télécommande. Ceciaura comme résultat d'éteindre aussi tous les modules.

En fonction des programmes des statistiques d'intensités maximes et d'intensités moyennes peuvent apparaitre.

RECHARGE

CONNAITRE LE NIVEAU DES BATTERIES

A Niveau de batterie du module
B Niveau de batterie de la télécommande

Le niveau de batterie des modules apparait juste avant de demarrer la seance de stimulation. Le niveau de batterie de la télécommande est always visible dans le coin en haut à droite.

CONNECTER LA STATION DE CHARGE

Connector l'adaptateur secteur fourni avec votre apparéil à la station de charge puis brancher le dans une prise de courant. Il est fortement recommendé de charger intégralement les batteries de la télécommande et des modules avant la première utilisation afin d'améliorer leurs performances et leur durée de vie.

CHARGER LA TELÉCOMMANDE ET LES MODULES

A la fin de la seance de stimulation il est vivement conseilé de ranger la télécommande et le modules dans la station de charge afin de recharger les éléments.

SP6.0,8.0FIT5.0

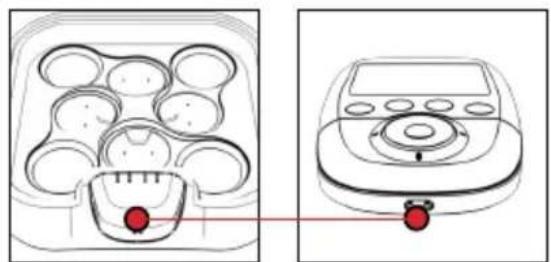

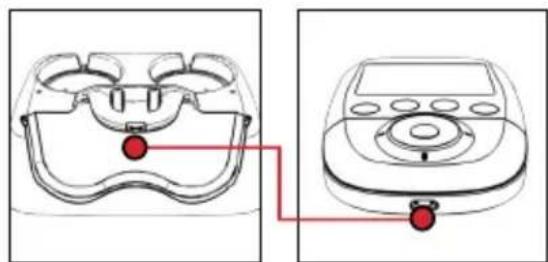

Pour ce faire placer la télécommande sur sa connectique.

Placer ensuite les modules dans les logements prévus à cet effet.

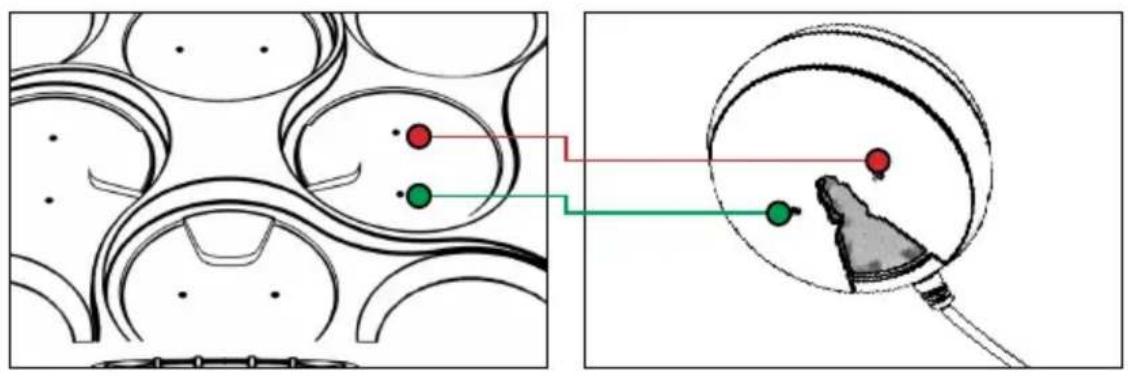

Pour ce faire placer le pod sans le bouton On/Off (le vert dans l'illustration) dans l'emplacement indiqué en vert et l'autre pod dans l'emplacement indiqué en bleu. Faire la même chose pour les autres modules.

Le pod sans le bouton On/Off doit s'insérer sur les petits connecteurs. Un aimant ainsi que la petite marque verticale sur la coque du pod aident à positioner le pod correctement dans son logement. Lorsque ce dernier est placé correctement un cliç doit se faire entendre.

SP 6.0,8.0 FIT 5.0

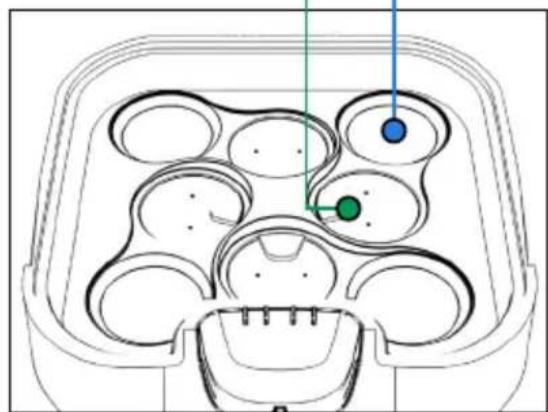

A Batterie de la telecommande en charge
B Module en charge
C Module charge
D Pas de module present

A Batterie de la télécommande en charge

ED clignotante : module en charge

ED pleine : module charge

Lorsque un module est place dans la station de charge celui-ci apparait sur l'écran de la télécommande.

Des que la télécommande et les modules sont complètement charges, ils se mettent en mode stand-by.

Lorsque un module est place dans la station de charge les LED vertes de la sation de charge indique I'etat du module.

Des que la télécommande et les modules sont complètement charges, ils se mettent en mode stand-by.

N.B.: Si l'appareil n'est pas utilisé pendant une période prolongée, il est recommendé de charger les batteries à 50% de leur capacité tous les 3 mois.

CREER VOTRE COMPTE PERSONNEL

Pour bénéficier de toutes les possibilités de votre apparéil vous devez d'abord créé un compte à l'adresse suivante www.compexwireless.com et suivre les instructions décrites sur le site internet.

Fonctions associées au SP 8.0

Acceder a un calendrier d'entraînement
- Télécharger des objectifs directement dans l'appareil
- Créer ses propres objectifs et les télécharger directement dans l'appareil.
- Charger l'historique de l'appareil (programmes de stimulation executés) sur le site internet

Dés qu'un objectif est télécharge dans la télécommande, le premier écran qui s'affiche à l'allumage de l'appareil concerne les tâches du jour à faire.

Fonctions associées au SP 6.0 et FIT 5.0

• Acceder à un calendrier d'entrainment
• Charger l'historique de l'appareil (programmes de stimulation exécutés) sur le site internet

La télécommande montre le symbole d'une electrode et d'un module déconnecté et une flèche clignote sur le canal en question (dans ce cas, le canal 1).

• Vérifier que les electrodes sont correctement branchées au module.
• Contrôler si les électrodes sont périmètes, usées et/ou que le contact est mauvais : essayer avec de nouvelles électrodes.

MODULE HORS DE PORTÉE

La télécommande montre le symbole hors de portee et une flèche clignote sur le canal ou le problème a été détecté (dans ce cas, le canal 1).

• Contraler que le module et la télécommande se trouvent à moins de 2 mètres de distance.
  Sassurer de ne pas se trouver dans un endroit isolé sans obstacle pour reflérer le signale de la télécommande.
  Sassurer d'etre dans un endroit qui permette de refleter le signal de la télécommande.

PROBLEM DE SYNCHRONISATION

Si le processus de synchronisation a ete interrmpu ou ne peut s'executer correctement pour n'importe quelle raison (telecommande disconnected, panne de courant, etc.) la telecommande peut dans certains cas montrer cet ecran.

• Reconnecter la télécommande à l'ordinateur et relancer le processus de synchronisation.

COMPORTEMENT DE LA LED DU MODULE

La LED clignote alternatively en vert et rouge : le module est hors de portée ou non reconnu par la télécommande.

S'assurer que la télécommande est bien allumée.
- Contrôler que le module et la télécommande se trouvent à moins de 2 mètres de distance.

La LED est toujours rouge.

S'assurer que le module est charge.
- Essayer de redémarrer la télécommande et les modules.
- Simalgre cela la LED est always rouge, contacter le service client mentionne et agree par Compex.

La LED ne s'allume pas.

S'assurer que le module est chargé.
Si malgre cela la LED ne sallume tous pas, contacter le service client mentionne et agreé par Compex.

MODULE DÉCHARGÉ

Durant la stimulation un module peut se retrouver décharge. Dans ce cas le symbole d'une batterie déchargee apparait et une flèche clignote sur le canal ou le problème a été détecté (dans ce cas, le canal 1).

• Stopper la stimulation et recharger le module décharge.
• Abandonner le module décharge et continuer la séance de stimulation sans lui.

LE MODULE NE S'APPAIRE PAS AVEC LA TELÉCOMMANDE

Si lors de la première utilisation la télécommande n'arrive pas à appairer tous les modules, un message d'erreur peut appararître.

• S'assurer que le module est charge et recommencer l'étape d'appairage.
• Si malgré cela le message revient, contacter le service client mentionné et/agréé par Compex.

LA STIMULATION NE PRODUIT PAS LA SENSATION HABITUELLE

Vérifier que tous les réglages sont corrects et s'assurer du bon positionnement des electrodes.
- Modifier Légèrement le positionnement des electrodes.

L'EFFET DE STIMULATION ENTRAîNE UN INCONFORT

Les electrodes perdent leur pouvoir adhesif et ne permettent plus un contact adequat avec la peau.
- Les electrodes sont usées et doivent être replacées.
- Modifier légèrement le positionnement des electrodes.

L'APPAREIL NE FONCTIONNE PAS

S assurer que la telecommande et les module sont charges.
- Essayer de redémarrer la télécommande et les modules.
Si malgre cela l'appareil ne fonctionne always pas, contacter le service client mentionne et agree par Compex.

6. ENTRETIEN DE L'APPAREIL

GARANTIE

Consulter la notice jointe.

MAINTENANCE

Votre stimulator ne requiert aucen etalonnage ni de maintenance periodique. Pour nettoyer voire apparieil utilise un chiffon doux et un détergent à base d'alcool et sans solvant. Utiliser un minimum de liquide pour nettoyer l'appareil. Ne pas démonter le stimulator ou le chargeur car ils contiennent des composants à haute tension qui pouraient provoquer une electrocution. Ceci doit être confié à des techniciens ou des services de réparation agrées par Compex. Si voitre stimulator contient des pieces qui semble usées ou défectueuses, contacter le centre de service clientèle Compex le plus proche.

CONDITIONS DE STOCKAGE/TRANSPORT ET D'UTILISATION

	STOCKAGE ET TRANSPORT UTILISATION
TEMPÉRATURE	-20°C à 45°C
HUMIDITÉ RELATIVE MAXIMALE	75 % 30 % à 75 %
PRESSION ATMOSPHERIQUE	de 700 hPa à 1060 hPa de 700 hPa à 1060 hPa

Ne pas utiliser dans des zones à risque d'explosion.

MISE AU REBUT

Les batteries doivent être mises au rebout conformément aux exigences réglementaires nationales en vigueur. Tout produit portant la marque WEEE (une poubelle barrée d'une croix) doit être séparé des déchets menagers et envoyés à des installations de collecte particulières à des fins de recyclage et de récapération.

7. SPECIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Batterie de la télécommande : Lithium Polymère (LiPo) rechargeable 3.7[V] / ≥ 1500[mAh].

Batterie des modules : Lithium Polymère (LiPo) rechargeable 3.7[V] / ≥ 450[mAh].

Adaptateur secteur SP 6.0, 8.0, FIT 5.0: seuls les adaptateurs secteur 5[V] / 3.5[A] portant le numero de reference 64902X peuvent etre utilisés pour recharger votre apparéil.

NEUROSTIMULATION

Toutes les specifications électriques sont fournies pour une impédance de 500 à 1000 ohms par canal.

Sorties : quatre canaux independants et ajustables individuellement, electriquement isolés l'un de l'autre.

Forme d'impulsion : rectangulaire, courant constant compensé de manière à éliminer toute composante de courant continu pour éviter toute polarisation résiduelle de la peau.

Intensité d'impulsion maximale : 120 mA

Increments d'intensité des impulsions : ajustement manuel de l'intensité de stimulation de 0 à 999 (energie) par incrèments minimaux de 0,25 mA.

Durée d'une impulsion : de 50 à 400 μs.

Quantité d'électricité maximaie par impulsion : 96 microcoulombs (2 × 48 μC, compensée).

Temps de montée typique d'une impulsion: 3 s (20%-80% du courant maximal).

Fréquence des impulsions : 1 à 150 Hz.

DONNÉES RF

Bande de fréquence de la transmission : 2.4[GHz] ISM

Les caractéristiques du type et de la fréquence de modulation : GFSK, +/-320[kHz] déviation

La puissance d'émission effective: 4.4 [dBm]

NORMES

Pour assurer votre sécurité, le stimulator a ete concu, fabriqué et distribuè conformément aux exigences de la Directive Européenne 93/42/CEE modifiée relative aux dispositifs Médicaux.

Le stimulator est également conforme à la norme CEI 60601-1 relative aux exigences générales de sécurité pour les dispositifs électromédicaux, à la norme CEI 60601-1-2 sur la compatibilité electromagnétique et à la norme CEI 60601-2-10 sur les exigences de sécurité particulières pour les stimulateurs nerveux et musculaires

Conformément aux normes internationales en vigueur, un averissement doit etre nxere concernant l'application des electrodes sur le thorax (augmentation du risque de fibrillation cardiaque).

Le stimulator est également conforme à la Directive 2002/96/CEE sur les déchets d'équipements électriques etlectroniques (WEEE).

INFORMATIONS RELATIVES À LA COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)

Le Compex est concu pour etre utilise dans des environnementest domestiques typiques et agree. conformement à la norme de sécurité de l'EMC EN 60601-1-2.

Ce dispositif émet des niveaux très faibles dans l'intervalle des radiofréquences (RF) et n'est donc pas susceptible de provoquer des interférences avec l'équipement electronique installé à proximé (radios, ordinateurs, téléphones, etc.).

Le Compex est conçu pour supporter les perturbations prévisibles provenant des décharges electrostatiques, des champs magnétiques de l'alimentation secteur ou des émetteurs de radiofréquences.

Malgré tout, il n'est pas possible de garantir que le stimulator ne sera pas affecté par les champs de RF (radioféquences) puissants provenant d'autres sources.

Pour des informations plus détaillées concernant l'émission electromagnetique et l'immunité contacter Compex.

8. TABLEAU CEM

Le stimulator Compex nécessite des précautions spéciales concernant les CEM et doit d'être installé et mis en service selon les informations fournies sur les CEM dans ce manuel.

Tous les matériels de transmission sans fil RF peuvent affecter le stimulator Compex. L'utilisation des accessoires, des capteurs, et des cables autres que ceux indiqués par le fabricant, peut avoir comme conséquence des plus grandes émissions ou de diminuer l'immunité du stimulator Compex.

Le stimulator Compex ne devrait pas etre employe a coté de ou empié avec un autre équipement, si l'utilisation adjacente ou empilée est nécessaire, on devrait vérifier le bon fonctionnement du stimulator Compex dans la configuration employée.

RECOMMANDATIONS ET DECLARATION DU FABRICANT - EMISSIONS ELECTROMAGNETIQUES
Le Compex Stimulator est prévu pour être utilisé dans l'environnement electromagnétique spécifique ci-dessous. Il convient que le client ou l'utilisateur du Compex Stimulator s'assure qu'il est utilisé dans un tel environnement.
ESSAI D'éMISSIONS CONFORMITE	Groupe 1	ENVIRONNEMENT ÉLECTROMAGNETIQUE - GUIDE
Émissions RF CISPR 11		Le Compex Stimulator utilise de l'énergie RF uniquement pour son fonctionnement interne. Par conséquent, ses émissions RF ne sont pas susceptibles de provoquer des interférences avec l'équipement electronique installé à proximité (radios, ordinateurs, téléphones, etc.).
Émissions RF CISPR 11	Classe B	Compex Stimulator convient à l'utilisation dans tout établissement autre qu'un domicile privé et qu'un lieu relié directement au réseau public d'alimentation électrique à basse tension qui alimente les édices résidentiels.
Émissions harmoniques IEC 61000-3-2	Class A
Fluctuations de voltage / oscillations d'émissions IEC 61000-3-3	Non applicable

RECOMMANDATIONS ET DECLARATION DU FABRICANT - IMMUNITE ELECTROMAGNETIQUE
Compex Stimulator est conçu pour l'emploi dans l'environnement electromagnétique stipulé ci-dessous. L'acheteur ou l'utilisateur du Compex Stimulator doit s'assurer de son utilisation dans cet environnement indiqué.
TEST D'IMMUNITÉ NIVÉAU DE TEST IEC 60601	NIVÉAU D'OBSERVANCE	ENVIRONNEMENT ÉLECTROMAGNÉTIQUE - RECOMMANDATIONS
Décharge électrostatique (DES) CEI 61000-4-2	±6 kV au contact ±8 kV dans l'air	±6 kV au contact ±8 kV dans l'air	Les sols doivent être en bois, en béton ou en carreaux céramiques. Si les sols sont recouverts de matériel synthétique, l'humidité relative doit se maintainir à un minimum de 30 %.
Transitoires électriques rapides en salves CEI 61000-4-4	±2 kV pour lignes d'alimentation électrique ±1 kV pour lignes d'entrée/sortinge	±2 kV pour lignes d'alimentation électrique N/A pour lignes d'entree/sortinge	Il convient que la qualité du réseau d'alimentation électrique soit celle d'un environnement typique commercial ou hospitalier.
Ondes de chic CEI 61000-4-5	±1 kV mode différentiel N/A	±1 kV mode différentiel ±2 kV mode commun	Il convient que la qualité du réseau d'alimentation électrique soit celle d'un environnement typique commercial ou hospitalier.
Creux de tension, coupures brèves et variations de tension sur des lignes d'entrée d'alimentation électrique CEI 61000-4-11	<5 % UT (creux >95 % de UT) pendant 0,5 cycle <40 % UT (creux >60 % de UT) pendant 5 cycles <70 % UT (creux >30 % de UT) pendant 25 cycles <5 % UT (creux >95 % de UT) pendant 5 secondes	<5 % UT (creux >95 % de UT) pendant 0,5 cycle <40 % UT (creux >60 % de UT) pendant 5 cycles <70 % UT (creux >30 % de UT) pendant 25 cycles <5 % UT (creux >95 % de UT) pendant 5 secondes	Il convient que la qualité du réseau d'alimentation électrique soit celle d'un environnement typique commercial ou hospitalier. Si l'utilisateur du Compex Stimulator exige le fonctionnement continu pendant les coupures du réseau d'alimentation électrique, il est recommendé d'alimenter le Compex Stimulator à partir d'une alimentation en énergie sans coupure ou d'une batterie.
Champ magnétique à la fréquence du réseau électrique (50/60 hertz) CEI 61000-4-8	3 A/m 3 A/m		Il convient que les champes magnétiques à la fréquence du réseau électrique aient les caractéristiques de niveau d'un lieu représentatif situé dans un environnement typique commercial ou hospitalier.
NOTE :UT est la tension du réseau alternatif avant l'application du niveau d'essai.
Compex Stimulator est conçu pour l'emploi dans l'environnement electromagnétique stipulé ci-dessous. L'acheteur ou l'utilisateur du Compex Stimulator doit s'assurer de son'utilisation dans cet environnement indiqué.
TEST D'IMMUNITÉ	Niveau DE TEST IEC 60601	Niveau D'OBSERVANCE	ENVIRONNEMENT ÉLECTROMAGNETIQUE - RECOMMANDATIONS
RF conduite IEC 61000-4-6 RF rayonnée IEC 61000-4-3	3 Vrms 150 kHz à 80 MHz 3 V/m 80 MHz à 2,5 GHz	3 Vrms 3 V/m	Les apparciels de communication portables et mobiles RF ne doivent s'utiliser en relation du Compex Stimulator et de ses fils qu'à une distance non moindre que l'espacement recommandé et calculé à partir de l'équation appropriée à la fréquence du transmetteur. Espacement recommandé d = 1.2 vP d = 1.2 vP 80 MHz to 800 MHz d = 2.3 vP 800 MHz to 2,5 GHz selon lequel P est le taux de début de tension maximum du transmetteur en watts (W) fixé par les specifications du fabricant et selon lequel d'est l'espacement recommandé en mètres (m). L'intensité de champ des transmetteurs fixes RF, telle que déterminée par une enquête electromagnétique a doit être moindre que le niveau d'observance qui se trouve dans chaque fourchette de fréquence.b Du parasitage peut se produit à proximité de tout apparéil identifié par le symbole suivant :
NOTE 1 De 80 MHz et à 800 MHz, l'amplitude de haute fréquence s'applique. NOTE 2 Ces directives peuvent ne pas convenir à certaines situations. La propagation electromagnétique est modifiée par l'absorption et la réflexion provenant des édifices, des objets et des personnes.
A L'intensité de champ provenant de transmetteurs fixes, telles que les stations de base d'un téléphone radio (cellulaire/sans fil) et d'une radio mobile, des radios d'amateur, des émissions AM et FM de radio et des émissions de TV ne peuvent se prédire avec exactitude. On peut devoir envisager une analyse de l'environnement electromagnétique du lieu pour calculer l'environnement electromagnétique provenant de transmetteurs fixes RF. Si l'intensité de champ mesurée dans l'environnement où se trouve le Compex Stimulator dépasse le niveau d'observance RF approprié ci-dessus, il convient de surveiller le bon fonctionnement du Compex Stimulator. Dans le cas d'un fonctionnement anormal, de nouvelles mesures peuvent alors s'imposer, telles que la réorientation ou le déplacement du Compex Stimulator. b Au dessus de l'ampleur de fréquence de 150 kHz à 80 MHz, l'intensité des champs doit se situer en dessous de 3 V/m.
ESPACEMENTS RECOMMANDES ENTRE UN APPAREIL DE COMMUNICATION PORTABLE ET MOBILE,ET LE COMPEX STIMULATOR
Le Compex Stimulator est conçu pour un environnement electromagnétique dans lequel sont contrôlées les turbulences rayonnéesRF. L'acheteur ou l'utiler du Compex Stimulator peut contributor à la prévention des parasites electromagnétiques en gardantune distance minimum entre les appareils de communication portable et mobile RF (transmetteurs) et Compex Stimulator selon le tableau de commandations ci-dessous et en fonction du début électrique maximum de l'apparéil de télécommunication.
TAUX DE DÉBIT ÉLECTRIQUEMAXIMUM DU TRANSMETTEUR W	ESPACEMENT EN FONCTION DE LA FRÉQUENCY DU TRANSMETTEUR M
	DE 150 KHZ À 80 MHZD = 1.2 √P	DE 80 MHZ À 800 MHZD = 1.2 √P	DE 800 MHZ À 2,5 GHZD = 2.3 √P
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23
Dans le cas de transmetteurs dont le début électrique maximum ne figure pas sur le tableau ci-dessus, l'espacement recommandéd en mètres (m) peut se calculer au moyen de l'équation appropriée à la fréquence du transmetteur, selon laquelle P est le taux maximum de début électrique du transmetteur en watts (W) tel que fixé par lefabricant du transmetteur.NOTE 1 À 80 MHz et à 800 MHz, l'espacement de l'ampleur de haute fréquence s'applique.NOTE 2 Ces directives peuvent ne pas convenir à certaines situations. La propagation electromagnétiqueest modifiée par l'absorption et la réflexion provenant des édifices, des objets et des personnes.

Fit5.0

SP6.0

SP8.0

ANWEISUNGEN

INHALTSVERZEICHNIS
