Tower M NGT335 - Ventilateur Vornado - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur tour
Marque	Vornado
Modèle	Tower M NGT335
Alimentation	230 V ~ 50 Hz CA
Vitesses	4 vitesses (faible, faible/moyenne, moyenne, élevée)
Minuterie	Oui, réglable par intervalles d'une heure
Télécommande	Oui, avec pile bouton CR2032 incluse
Oscillation	Oui, réglage Versa Flow (direction de l'air)
Méthode de nettoyage	Aspirateur avec brosse, chiffon doux
Grille d'entrée d'air amovible	Oui, pour nettoyage des pales
Garantie	5 ans (matériaux et main-d'œuvre)
Type de pile télécommande	CR2032 3V
Dimensions (approx.)	Hauteur environ 90 cm, base ronde (consulter la notice)
Poids (approx.)	Environ 4 kg (estimation)
Utilisation prévue	Circulation d'air en intérieur uniquement
Protection contre la poussière	Grille d'entrée d'air amovible pour accès aux pales
Réparabilité	Centre de service autorisé Vornado uniquement
Consignes de sécurité	Ne pas utiliser en extérieur, ne pas immerger, débrancher avant nettoyage

FOIRE AUX QUESTIONS - Tower M NGT335 Vornado

Comment assembler la base du ventilateur tour Vornado Tower M NGT335 ?

Couchez le ventilateur sur une surface rembourrée. Insérez les pattes dans les rainures sous la base en les poussant jusqu'à ce qu'elles s'enclenchent. Reliez les pattes entre elles avant de verrouiller la dernière. Ne forcez pas les pattes, elles doivent s'emboîter facilement.

Comment utiliser la télécommande ?

Retirez la tirette de la batterie (CR2032) avant la première utilisation. Les fonctions sont identiques au tableau de commande. Assurez-vous qu'aucun obstacle n'entrave la lentille du récepteur (située dans le V du logo Vornado).

Comment régler la minuterie ?

Appuyez sur la touche ① (minuterie) jusqu'à ce que les voyants deviennent orange. Utilisez les touches -/+ pour régler la durée par intervalles d'une heure. Appuyez à nouveau sur ① pour confirmer. Pour annuler, appuyez jusqu'à ce que les huit voyants s'allument en blanc.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez un aspirateur avec brosse pour enlever la poussière sur la grille et les pales. Essuyez avec un chiffon doux. Ne jamais utiliser de solvants. Le moteur est lubrifié à vie, ne pas huiler.

Comment retirer la grille d'entrée d'air pour nettoyer les pales ?

Débranchez l'appareil. Desserez les quatre vis sur le bord avant de la grille avec un tournevis Phillips. Faites tourner le bord avant vers l'arrière pour enlever la grille. Aspirez la poussière des pales, puis remettez la grille et serrez les vis.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon est branché dans une prise fonctionnelle. Assurez-vous qu'une vitesse est sélectionnée. Si le problème persiste, cessez d'utiliser l'appareil et contactez le service client ou un électricien.

Pourquoi le débit d'air est-il faible ?

Vérifiez que la vitesse est réglée sur un niveau élevé. Assurez-vous qu'aucun obstacle ne bloque la circulation d'air. Dirigez le flux d'air vers l'utilisateur à l'aide du réglage Versa Flow.

La télécommande ne fonctionne pas, que faire ?

Remplacez la pile par une neuve CR2032 en respectant la polarité. Assurez-vous qu'aucun obstacle ne bloque la vue entre la télécommande et le récepteur (lentille dans le logo Vornado).

Quelle est la garantie du produit ?

Vornado offre une garantie volontaire de 5 ans sur les matériaux et la main-d'œuvre à compter de la date d'achat. La garantie ne couvre pas les dommages dus à une utilisation abusive ou inappropriée.

Comment changer la pile de la télécommande ?

Ouvrez le compartiment de la pile à l'arrière de la télécommande en desserrant la petite vis avec un tournevis Phillips n°1. Remplacez par une pile CR2032 de 3V en respectant la polarité (signe + vers le haut). Refermez la porte et vissez.

MODE D'EMPLOI Tower M NGT335 Vornado

Nous attendons ce produit pour être PARFAIT

Si ce n'est pas, NOUS allons faire Il a droit

Fig.33

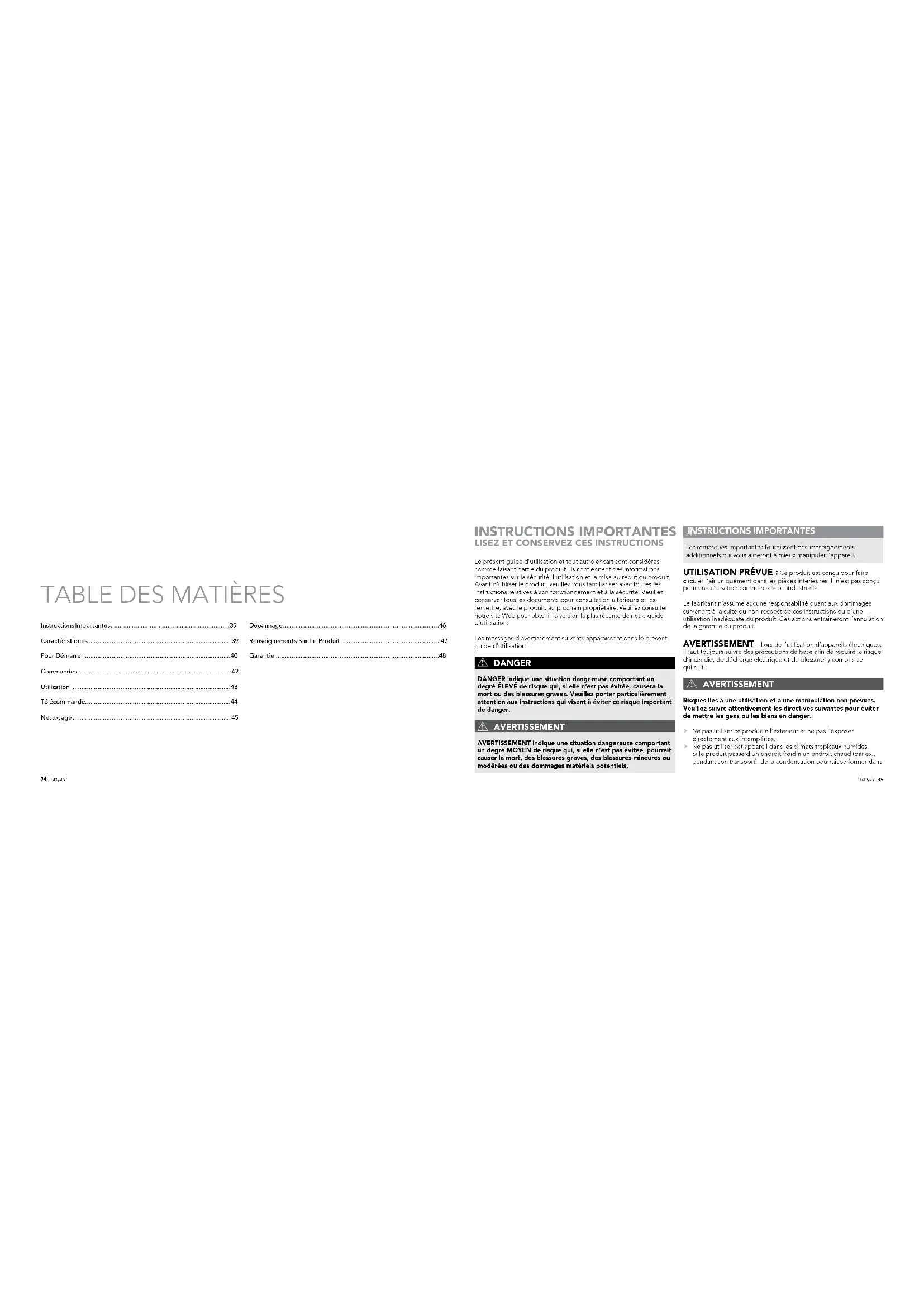

TABLE DES MATIÈRES

Instructions Importantes....35

Caractéristiques....39

Pour Démarrer 40

Commandes 42

Utilisation 43

Télécommande....44

Nettoyage 45

Dépannage....46

Renseignements Sur Le Produit ....47

Garantie 48

INSTRUCTIONS IMPORTANTES LISEZ ET CONSERVEZ CES INSTRUCTIONS

Le présent guide d'utilisation et tout autre encant sont considérés comme faisent partie du produit. Il contennent des informations importantes sur la sécurité, l'utilisation et la mise au rebut au produit. Avant d'utiliser le produit, veu—ez vous familier aiser avec toutes les instructions relatives à son fonctionnement et à la sécurité. Veuillez conserver tous les documents pour consultation ultérieure et les remettre, avec ce produit, au prochain propriétaire. Veuillez consulter notre site Web pour obtenir la version la plus récente de notre guide d'utilisation.

Les messages d'avertissement suivants apparaissent dans le présent guide d'utilisation :

DANGER

DANGER indique une situation dangereuse comportant un degré ÉLEVÉ de risque qui, si elle n'est pas évitée, causera la mort ou des blessures graves. Veuillez porter particulièrement attention aux instructions qui visent à éviter ce risque important de danger.

AVERTISSEMENT

AVERTISSEMENT indique une situation dangereuse comportant un degré MOYEN de risque qui, si elle n'est pas évitée, pourrait causer la mort, des blessures graves, des blessures mineures ou modérées ou des dommages matériels potentiels.

INSTRUCTIONS IMPORTANTES

Les remerques importantes fournissent des renseignements additionnées qui vous aideront à mieux manipuler l'appareil.

UTILISATION PRÉVUE : Ce produit est conçu pour faire circuler l'air uniquement dans les pièces intérieures. Il n'est pas conçu pour une utilisation commerciale ou industrielle.

Le faoricant n'assume aucune responsabilité quant aux dommages survenant à la suise du non-respect de ces instructions ou d'une utilisation inadéquate du produit. Ces actions entraîneront l'annulation de la garantie du produit.

AVERTISSEMENT - Lors de l'utilisation d'apparels électriques, il faut toujours suivre des précautions de base afin de récuire le risque d'incendie, de décharge électrique et de blessure, y compris ce qui suit :

! AVERTISSEMENT

Risques liés à une utilisation et à une manipulation non prévues. Veuillez suivre attentivement les directives suivantes pour éviter de mettre les gens ou les biens en danger.

Ne pas utiliser ce produit à l'extérieur et ne pas l'exposer directament aux intempéries.
Ne pas utiliser cet appareil dans les climats tropicaux humides. Si le produit passe d'un endroit froid à un endroit chaud (par ex., pendant son transport), de la condensation pourrait se former dans

Furigris 35

INSTRUCTIONS IMPORTANTES LISEZ ET CONSERVEZ CES INSTRUCTIONS

l'apparail. Attondre que la température de l'apparail atteigne la température ambiente avant de l'utiliser.

Ne pas utiliser ce produit sur des surfaces humides ou trempées. Ne pas utiliser ce produit dans une baignoire ou une douche, et ne pas le placer quelque part d'où il pourrait tomber dans une baignoire, une machine à laver, une piscine ou tout autre contenant d'au.
Ne pas immerger ce produit dans l'eau et ne pas laisser l'eau dégoutter dans le boîtier du moteur.
Ne pas utiliser le produit près d'un appareil de chauffage, d'un foyer, d'un four ou d'autres sources de chaleur à température élevée.
Ne pas placer ce produit trop près des chaperies ou d'autres tissues non attachés, car l'appareil pourrait les aspirer par ses ouverturee, ce qui entraverait la circulation d'air et endommagerait le moteur.
Ne pas se servir du cordon pour transporter ce produit ni utiliser le cordon comme une poignée, sinon le câblage interne risque d'être endommagé. Ne pas débrancher l'appareil en tirant sur le cordon ni tendre excessivement le cordon. Pour débrancher l'appareil, tirer sur la fiche, pas le cordon.
Ne pas faire passer le cordon sous un tapis. Ne pas recouvrir le cordon d'une carpette, d'un tapis d'escalier ou de corridor, ou d'un revêtement similaire. Ne pas faire passer le cordon sous un meuble ou un appareil électrique. Faim passer le cordon à l'écart des zones passantes, dans un endroit où il ne peut faire trébucher les gens. Pour éviter de faire trébucher les gens, enrouler/ranger le cordon d'alimentation de façon sûre.

BRANCHEMENT ÉLECTRIQUE : L'appareil peut être branché uniquement dans une prise électrique 230 V-50 Hz CA adéquate reliée au réseau électrique public.

DANGER

Risque de décharge électrique. Tout contact avec des fils ou des composants sous tension peut être fatal!

Ne pas toucher le produit avec des mains mouillées ou humides. Ne pas faire fonctionner un produit si son cordon ou sa fiche sont endommagés, après une défaillance du produit, ou après que le produit est tombé ou a été endommage d'une quelconque façon. Jeter le produit ou le retourner à un établissement de réparation autorisé pour le faire examiner et/ou réparer afin d'évit tout danger.
Ne pas étirer le cordon ni le tendre excessivement.
Ne pas insérer de corps étrangers dans les orifices d'entrée ou de sortie, et ne pas laisser de corps étrangers penêtrer des orifices. Le non-respect de cette précaution pourrait causer un risque de décharge électrique ou d'incendie, ou endommager le produit. Étreindre toutes les commandes avant de délorancher l'appareil. Débrancher l'appareil de la prise quand il ne sert pas pendant de longues périodes.
Ne pas ouvrir le boîter de l'appareil. Pour éviter tout risque de décharge électrique, tous les enretiens et toutes les réparections doivent être effectués par un centre de service autorisé de Vormed. Seules des piées de rechange originales doivent être utilisées. Pour assurer la sécurité, toujours débrancher l'appareil en cas d'orage.

AVERTISSEMENT

Risques liés à une installation inadéquate. Veuillez suivre attentivement les directives suivantes pour éviter de mettre les gens ou les biens en danger.

S'assurer d'utiliser une prise électrique murale accessible pour qu'il soit possiole de débrancher facilement l'appareil en cas d'urgence. Afin ce réduire les risques d'incendie ou de décharge électrique, ne pas utiliser ce produit avec un dispositif externe de régulation de la vitesse à semi-conducteurs.
- Afin ce réduire le risque d'incendie, de décharge électrique et de blessures, ne pas utiliser le produit dans une fenêtre.

AVERTISSEMENT

Dangers pour les enfants et autres personnes à risque.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, pouru que qu'en un les surveille ou leur explique le façon sûre d'utiliser l'aopareil afin qu'ils comprennent les risques potentifs.

Les enfants ne doivent pas s'amuser avec cet appareil.
Les enfants ne doivent pas effectuer le nettoyage ni l'entretien de l'appareil, sauf sous supervision.
Ce produit et son matériel d'emballage ne sont pas des jouels et doivent être gardés hors de la portée des enfants.

Renseignements au sujet de la déclaration de conformité de la CE. Ce produit est conforme à toutes les directives pertinentes et nécessiques de la CE, y compris :

- la directive « Basse tension » (DBT):

- la directive sur la compatibilité électromagnétique (CEN):

- la directive sur les produits liés à l'énergie (ErP);

- la directive sur la limitation de l'utilisation de certaines substances dangereuses (RoHS);

- la directive sur l'enregistrement, l'évaluation, l'autorisation et la restriction des produits chimiques (REACH).

La déclaration de conformité complète est enregistrée et peut être fournie par l'importateur.

RECYCLAGE DE L'EMBALLAGE : L'emballage protège l'appareil contre les dommages durant le transport. Les matériels d'emballage ont été sélectionnées en fonction de leurs propriétés écologiques et des technologies d'élimination. Ils peuvent donc être recyclés.

Mettez tous les matériels d'emballage au rebut de façon à respecter l'environnement.

Recyclage des DEEE

Mise au rebut des déchets d'équipements électriques et électroniques : cette indication signale que, dans l'UE, ce produit

INSTRUCTIONS IMPORTANTES LISEZ ET CONSERVEZ CES INSTRUCTIONS

ne doit pas être mis au rebut avec les déchets domestiques. Par meur de prévention pour l'environnement et la santé humaine, il est essentiel de le recycler de façon responsable selon le principe de réutilisation des ressources matérielles. Pour retourner votre appareil usage, veuillez utiliser les sysèmes de ruffle et de repuiser qui contacter le détaillare qui voua a vendu le produit. Cécut-ci peut reprendir le produit afin de la faire recycler d'une façon qui respecte l'environnement

Recyclage Des Piles

- ÉLIMINATION DES PILES - Les piles doivent être éliminées séparément du produit et ne doivent pas être jiérées avec les déchets domestiques. Pour éliminer tous les types de piles, appartenz les à un centre d'élimination apparaillé ou aux installations de gestation des déchets de votre région. Respectez les règlements actuellement en vigueur. En cas de durée, contactez votre centre d'élimination des déchets.

En vertu de la loi, chaque consommateur à l'obligation de rapporter toutes les piles et tous les accumulateurs, qu'ils contiennent une substance dangereuse" ou non, à un point de collecte établi par la ville au l'industrie, afin que ces piles et ces accumulateurs puissent être élimines grâce à une méthode d'élimination écologique.
* Identification: Cd = cadmium; Hg = mercure; Pb = plomb

38 Façat

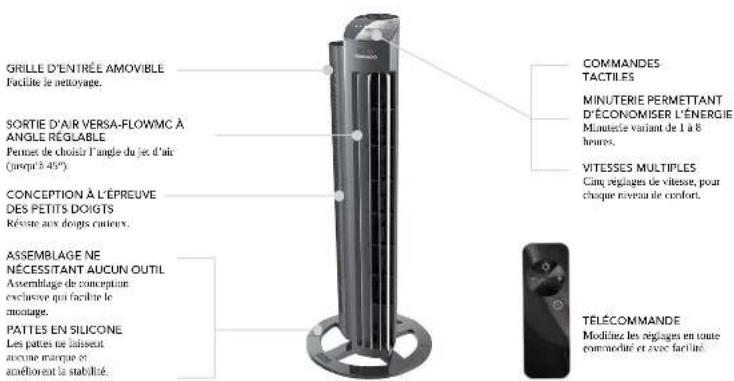

CARACTÉRISTIQUES

Furigale 39

POUR DÉMARRER

ASSEMBLAGE DE LA BASE

1. Couchez le ventilateur tour sur une taille recouvrte d'un chiffon cloux pour éviter d'égratigner les surfaces. Placez le ventilateur de façon que sa base dépasse du bord de la table.

2. Insérez une patte dans une des rainnées sous le ventilateur. Poussez la patte jusqu'à ce qu'elle se venouille en place

Remarque : Pour éviter les dommages, NE PAS FORCER les patres pour les insérer dans les rainures; elles doivent s'emboîter facilement en place.

1. À côté de la pette déjà installée, insérez partiellement une autre-patte dans une râmure de la base. Avant de vencuiller cette octe en place, reliez les deux pattes. Répétez ces étapes pour les autres pattes.

Remarque il pourrait être nécessaire de plier légèrement les pattes pour relier la dernière palle aux autres.

1. L'assemblage de la base est maintenant terminé. Placez le ventilateur tour debout pour commencer à l'utiliser.

Avant toute utilisation, vérifiez que l'appareil ne montre aucun signe de dommage. N'UTILISEZ PAS LE VENT LATEUR TOUR si vous détectez des dommages. Si l'appareil est endommagé, consultez la page crière pour connaître les coordonnées de votre centre de service autorisé

1. Appuyez sur Quour mettre l'appareil sous tension.
2. Appuyez sur /- pour choisir la vitesse desrée. Le nombre de voyants illuminés indique la vitesse :

Vitesse faible
faible/moyenne ....
vitesse moyenne
Vitesse élevés

Remarque : L'éc airege de l'afficheur s'atténuara après 3 secondes d'inactivité.

1. Toumez la bouton de réglage Versa Flow vers la gauche ou la droite pour régler l'angle du jet d'air.
2. Appuyez sur ① pour activer la minuterie. ② et les voyants deviendront orange pour indiquer que l'appareil est en moce de réglage de la minuterie. Dans ce moce,

sélectionnez la durée par intervalles d'une heure en apouvant sur Ⓐ Où sur -/+ . Après quelques secondes, les voyants d'gnotants orange deviendront blancs pour indiquer que l'apparail n'est plus en mode de reglage de la minuterie.

Remarque : L'éclairage de l'afficheur s'atténuera après 3 secondes d'inactivité.

① contuera à être illuminée en orange pour indicuer que la minuterie est activée. Appuyez sur ② pour voir brièvement la durée restante de la minuterie.
5. Pour régler la minuterie, appuyez sur ① jusqu'à ce que les voyants deviennent orange et qu'ils clignotent. Appuyez ensuite sur ② pour choisir la nouvelle durée de la minuterie.
6. Pour annuler la minuterie, appuyez sur ① jusqu'à ce que les huit voyants soient iluminés, puis appuyez une autre fois. Les voyants s'illumineront tous en blanc pour indiquer que la minuterie est désactivées:

Figure 43

TÉLÉCOMMANDE

Vous aurez besoin d'un tournevis.

Votre circulateur tour distance comprend (1) pièces style 3V type CR2032. Batterie est livre pré installé. Supprimer la tirette de batterie avant la première utilisation.

1. Pour remplacer la pile de la telecommande, utilisez une pile bouton CR2032 de 3 V. Utilisez toujours une pile dont la taille et la puissance conviennent au produit.
2. Pour remplacer la pile, ouvrez la porte du compartiment de a pie e à l'arrêve de a télécommande locus chez dessenen la petite vis de le porte au moyen d'un jouvreux Phillips no 11. Avant d'installer la pile, nettozé ses points de contact ainsi que ceux du dispositif, au besoin. Enlavez la pelliciale protection en plastique de la pile, s'il y a lieu, pour insatrez la pile dans la télécommandes le côté ou apparaît le signé I doit être tourné vers le haut. Assiez vous que la pile est installée correctement en ce qui a trait à la polarité. Remâter le porte du compartiment de a pie e à la vis.

MARCHE/ ARRET TOUCHE DE RÉGLAGE DE VITESSE/ MINUTERIE (-/+) TOUCHE DE MINUTERIE

Remarque : Si la télécommande ne sera pas utilisée pendant une longue période, en retirer la pile. Quand une pile est morte, toujours l'enlever immédiatement et la remplacer par une pile neuve. Ne pas conserver une pile morte dans la télécommande.

Les fonctions de la télécommande sont identiques à celles du tableau de commande du ventilateur tour.

Pour que le ventilateur tour capte le signal de la télécommande, aucun obstacle ne ou l'entraver le portée optique de la télécommande. Placaz a ventilateur de façon que la lent le du récepteur (située à l'intérieur du V du logo Varnaoc) soit visible à partir de la télécommande.

NETTOYAGE

Puisque le ventilateur tour déplace une importante quantité d'air, il aura besoin d'être nettoyé régulièrement. Ne nettoyez jamais l'appareil d'une façon différente de celle expliquée dans a présent guide d'utilisation. Si l'appareil doit être réparé, consulles la page anière pour connaître les coordonnées de votre centre de service autorisé.

AVERTISSEMENT

Respectez les mesures de sécurité suivantes pour éviter les risques et les dommages matériels.

Afin de réduire le risque de décharge électrique et de blessures, débranchez le ventilateur tour avant de le nettoyer.

NETTOYAGE RÉGULIER

1. Dibranchez le ventilateur tour avant de la nettoyer.
2. Utilisez un aspirateur domestique, équ'pê de sa bresse, pour éliminer la poussière accumuée sur le ventilateur
3. Essuyez tout le ventilateur à l'aide d'un chiffon doux.

Remarqua : Ne pas utiliser d'essence, de diluant, de solvant ou d'autres produits chimiques pour le nettoyage. Le moteur est lubrifié en permanence; il n'est donc pas nécessaire de la graisser.

RETRAIT DE LA GRILLE D'ENTRÉE D'AIR Vous aurez besoin d'un tourmevis.

Vous pouvez retirer la grille d'entrée d'an pour éminer la poussière des pales du ventilateur. Pour ce faire, suivez ces instructions suivantes :

1. Débranchez le ventilateur tour avant de le netcoyer.
2. Au moyen d'un tournevis Phillips, desserez les quatre vis situées le long ou bord avant de la grille.
3. Faites tourner le bord avant de a grille vers l'arrière jusqu'à ce que le grille s'enleve.
4. Utiliser un aspirateur, équipé de sa brosse, pour éliminer la poussière accumulée sur les pales du ventilateur.
5. Remettez la grille d'entrée d'air et serrez les vis.

DÉPANNAGE

L'appareil ne se met pas sous tension.	L'appareil n'est pas branché. Brancher le cordon d'alimentation dans une prise électrique.Assurez-vous d'avoir sélectionné un réglage de vitesse
	L'appareil est endommagé ou il doit être réparé. Cessez d'utiliser l'appareil et décoranzée-le. Contactez la service à la clientie pour obtenir ce faide.La prise est usée ou endommagée. Essayes d'utiliser une autre prise ou contactez un électricien compétent.
La circulation d'air est faible ou lente.	L'appareil a été réglé à vitesse faible. Utiliser une vitesse plus élevés.La circulation d'air est entrées. Enlever ces qui entrove la circulation d'air.Dirigaz la circulation d'air vers l'utilisateur.
Le DDFT a été déclanché.	Dans certaines conditions, il est possible qu'un DDFT (oisjoncteur de fuite de terré) avec touche de reinitialisation soit desclerche quand l'utilisateur charge à vitesse d'un ventilateur Vornado. Dans ce cas, branchez l'appareil dans une prise non reliée au DDFT. Le problème peut aussi indiquer que la prise reliée au DDFT est faible ou délectueuse. Contactez un electricien compétent, pour faire vérifier la prise reliée au DDFT.
La télécommando na fonctionne pas.	La pile est morte. Remplacez-la par une nouvelle pile CR2032 de 3 volts. Consultez la section TÉLECOMMANDE Pour eux l'appareil capre la signal de la télécommande, aucun obstacle ne doit entraver la portillo optique de la télécommande. Placez l'appareil de façon que la lentille ou récepteur la tuée au-dessus du logo Vorradol soit visible à partir de la telecommande.

46

RENSEIGNEMENTS SUR LE PRODUIT

Nous sequérons que ce produit est parfait. Si vous n'îtes pas satisfait avec ce produit, faites-nous savoir.

Conditions Générales De La Garantie Et Des Réparations

Vous bénéficiences d'une garantie volontaire du fabricant, sur les matériaux du produit et la main-d'œuvre pour une durée de cinq ans à compter de la date d'achat.

Le fabricant n'assume aucune responsabilité quant aux dommages survenant à la suite du non-respect de ces instructions ou d'une utilisation inadéquate du produit. Ces actions entraîneront l'annuation de la garantie du produit.

Cette garante ne s'applique pas aux v'ces qui résultent d'une utilisation abusive du produit, de se modification, ce le répération du produit ou de son entelien d'iso n'ont pas été effectuées par Vorrada ou un centre de service autorisé, d'une manutention inadequate, d'un entelien inadequat, d'un usage commercial du produit, ni dies dommagas suivants lors de la livraison ou causés par des cerastroches naturelles.

Il n'est pas recommandé d'effectuer des modifications non autoristes du produit, de faire répare le produit dans un centre de réparation non autorisé ou d'utiliser des pièces de rechange non aporouvées, sinon tout effet répartif sur le produit ne sere pas couvert par les gerantes du produit ni per les services de soutien.

La garantie ne ouvait pas es dominages causés par au usage inapproprié ou

non conforme au guide d'utilisation, entre autres (sans s'y limited), si le produit est engoué à l'humidie, à des températures sur rénées aux intempéries, à la corrosion qui à l'oxydation, si des liquides se diversent sur le produit, si des substances chimiques entrant en contact avec le produit sur tout autre incident que le fabricant ne peut contrôler ou prévoir de façon raisonnable.

Pour que le produit soit traité par le département de service, il est nécessaire d'envoyer un mûq. ou une facture.

La totalité des renzignements techniques, des données et des instructions d'installation, de branchement et de fonctionnement du présent guide d'utilisation sont conformes aux informations les plus risérables au moment de l'impression.

Le contrare du présent guie de l'utilisation peut différer légèrement du produit réel. Consultez tous autre document, joint en arnexe.

Tous les normes d'entreprise et de produit sont, des marques de communes de leurs propriétaires respectifs. O tous droits réservés.

Consultez le certificat de garantia et a paga arrêté pour connaître les coordonnées de l'importateur et de voire centre de service autorisé.
