MixPack Pro - Système hifi ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio avec processeur d'effets
Nombre de canaux	8 (4 mono + 2 stéréo)
Alimentation	220-240 V, 50/60 Hz, 30 W
Dimensions (L x l x H)	320 x 250 x 100 mm
Poids	3,5 kg
Entrées microphone	4 x XLR avec alimentation fantôme +48 V commutable
Entrées ligne	4 x jack 6,35 mm TRS/TS (niveau ligne)
Entrée stéréo auxiliaire	2 x RCA (2TK IN)
Sorties principales	2 x jack 6,35 mm (MAIN OUT)
Sortie moniteur	1 x jack 6,35 mm (MONITOR OUT)
Sortie casque	1 x jack 6,35 mm stéréo
Sortie auxiliaire	2 x jack 6,35 mm (AUX OUT)
Processeur d'effets intégré	16 préréglages (réverb, delay, chorus, flanger, etc.)
Égaliseur par canal	3 bandes (aigu, médium, grave)
Égaliseur graphique master	9 bandes
Alimentation fantôme	Commutable +48 V pour micros à condensateur
Fonctions supplémentaires	Pan/Balance, AUX sends, FX mute, pédale d'effet
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, ne pas utiliser de solvants
Sécurité	Débrancher avant nettoyage, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Contacter le service client ALTO
Informations générales	Notice d'utilisation de 28 pages disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - MixPack Pro ALTO

Comment brancher des microphones sur le MixPack Pro ?

Branchez vos microphones dynamiques ou à condensateur sur les entrées XLR (canaux 1 à 4). Pour un microphone à condensateur, activez l'alimentation fantôme +48V à l'aide du commutateur dédié. Assurez-vous que les enceintes sont éteintes avant de brancher ou débrancher les micros.

Comment utiliser les effets intégrés ?

Sélectionnez un effet avec le bouton SÉLECTEUR D'EFFET (16 préréglages). Pour l'appliquer à un canal, augmentez le réglage FX AUX1 POST de ce canal. Vous pouvez ajuster la quantité d'effet avec le bouton VARIATIONS. Pour couper l'effet, appuyez sur FX MUTE.

Que faire si le son sature ou écrête ?

Si la DEL CLIP s'allume fréquemment, réduisez le niveau du canal concerné (NIVEAU DU CANAL) ou baissez le réglage MASTER LEVEL. Vérifiez également les réglages d'égalisation et les sources d'entrée. Si le problème persiste, diminuez le volume de l'instrument ou du micro connecté.

Comment connecter un casque d'écoute ?

Branchez votre casque stéréo sur la sortie SORTIE CASQUE D'ÉCOUTE (prise jack 6,35 mm). Réglez le volume avec le bouton MONITOR LEVEL. Le signal envoyé au casque correspond au mix de pré-écoute (CTRL ROOM).

Comment utiliser l'alimentation fantôme ?

L'alimentation fantôme fournit du +48 V sur les entrées micro XLR pour les micros à condensateur. Activez-la avec l'interrupteur ALIMENTATION FANTÔME. Important : coupez le son avant d'activer ou désactiver l'alimentation fantôme, et ne l'utilisez pas avec des micros dynamiques non compatibles.

Comment enregistrer via la sortie 2TK ?

Connectez votre appareil d'enregistrement (ordinateur, enregistreur) aux sorties 2TK OUT (RCA). Le signal envoyé est identique à celui des sorties principales (MAIN OUT). Ajustez le niveau avec le bouton 2TK IN LEVEL si vous utilisez également l'entrée 2TK.

Comment utiliser une pédale d'effet ?

Branchez une pédale d'expression (avec câble TRS 6,35 mm) sur l'entrée PÉDALE D'EFFET. Elle permet de couper ou activer les effets internes pour tous les canaux en appuyant sur la pédale. Assurez-vous que la pédale est compatible.

Comment régler l'égaliseur graphique ?

L'ÉGALISEUR GRAPHIQUE agit sur le mix principal. Utilisez les curseurs pour ajuster les fréquences souhaitées. Par exemple, pour réduire le larsen, baissez les fréquences médiums. Pour un son plus clair, augmentez les aigus.

Puis-je utiliser un processeur d'effets externe ?

Oui. Branchez la sortie d'un appareil externe sur l'entrée STEREO RTN (prises jack 6,35 mm). Le processeur d'effets interne sera alors contourné. Utilisez le bouton AUX/DSP RET pour régler le niveau de retour. Vous pouvez aussi utiliser la sortie AUX OUT pour envoyer le signal vers l'externe.

Comment nettoyer la console MixPack Pro ?

Débranchez d'abord l'appareil. Utilisez un chiffon sec, doux et non pelucheux pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Pour les connecteurs, un léger coup d'air comprimé peut être utilisé.

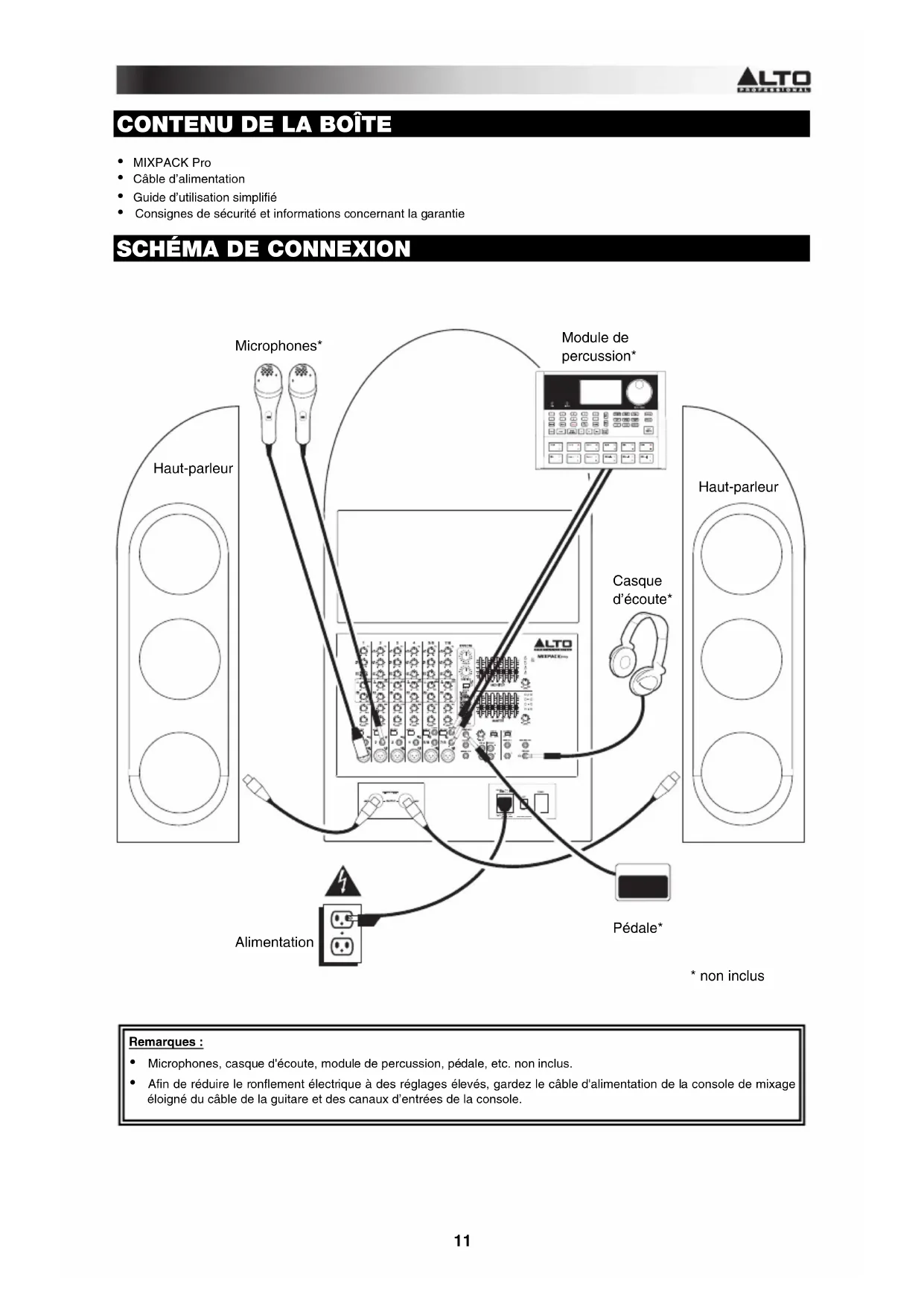

MODE D'EMPLOI MixPack Pro ALTO

• MIXPACK Pro
  • Câble d'alimentation
  • Guide d'utilisation simplifié
• Consignes de sécurité et informations concernant la garantie

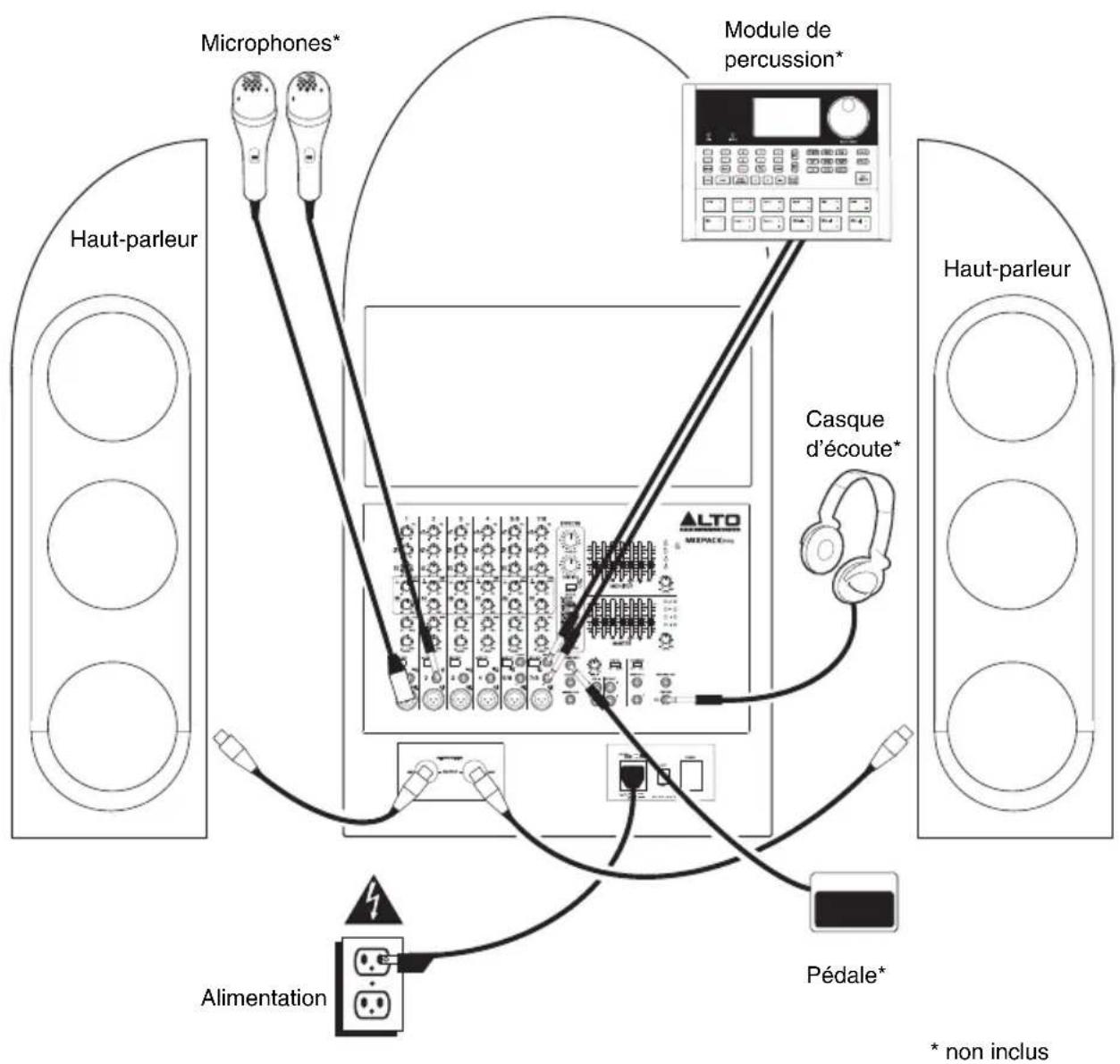

SCHÉMA DE CONNEXION

Remarques :

• Microphones, casque d'écoute, module de percussion, pédale, etc. non inclus.
• Afin de réduire le ronflement électrique à des réglages élevés, gardez le câble d'alimentation de la console de mixage éloigné du câble de la guitare et des canaux d'entrées de la console.

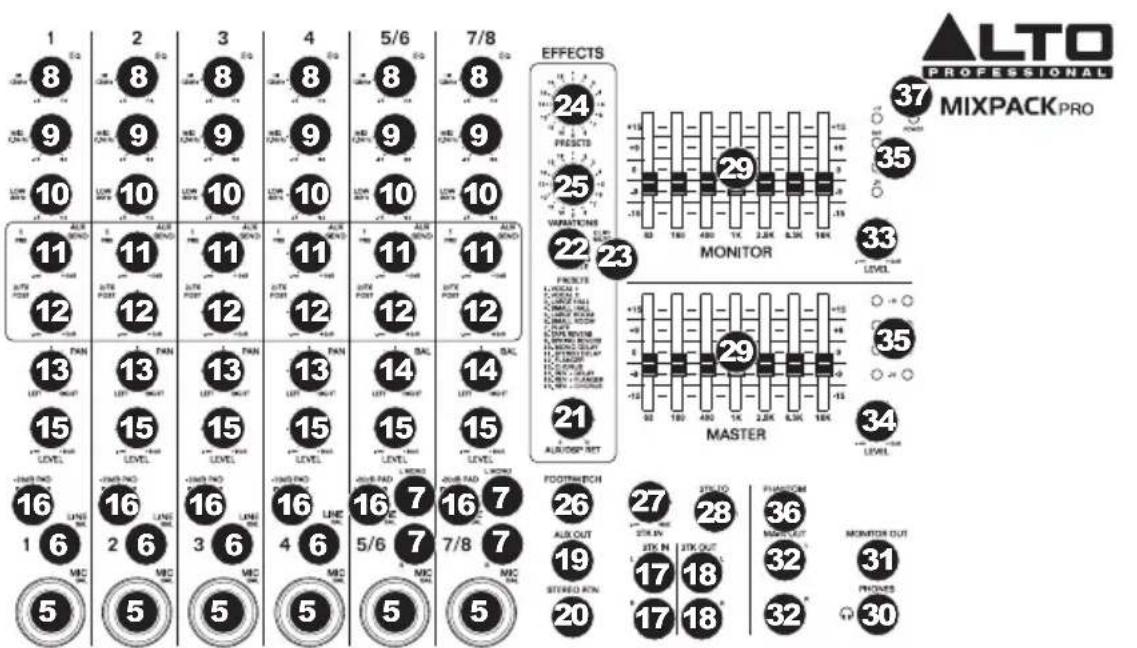

CARACTÉRISTIQUES

1. ENTRÉE D'ALIMENTATION – Branchez le câble d'alimentation inclus pour brancher la console de mixage dans une prise d'alimentation. Lorsque la console de mixage est hors tension, branchez le câble d'alimentation dans la console, puis dans la prise de courant.
2. INTERRUPTEUR D'ALIMENTATION – Cette touche permet de mettre l'appareil sous et hors tension. Branchez la console de mixage après avoir branché tous les appareils. Assurez-vous que le bouton du MASTER LEVEL soit complètement fermé (« zéro ») avant de mettre le haut-parleur sous tension.
3. INTERRUPTEUR D'ALIMENTATION – Cette touche permet de mettre l'appareil sous et hors tension. Branchez la console de mixage après avoir branché tous les appareils. Assurez-vous que la commande MASTER LEVEL est réglée sur « zéro » avant de l'allumer.
4. SORTIES HAUT-PARLEURS – Ces entrées permettent de brancher des haut-parleurs à l'aide de câbles ¼ po (6,35 mm).
5. ENTRÉES MICROPHONES (XLR) – Ces entrées permettent de brancher chacune un microphone à l'aide d'un câble XLR.
6. ENTRÉES NIVEAU LIGNE (1/4 po) – Ces entrées permettent de brancher des appareils à niveau ligne à l'aide d'un câble ¼ po TRS.
7. ENTRÉES NIVEAU LIGNE (1/4 po) – Ces entrées permettent de brancher des appareils à niveau ligne à l'aide d'un câble ¼ po TS.
8. ÉGALISEUR (AIGUËS) – Ces boutons rotatifs permettent d'ajuster le niveau des hautes fréquences du signal audio du canal correspondant.
9. MID EQ (MOYENNES) – Ce bouton permet d'ajuster le niveau des fréquences moyennes du signal audio du canal correspondant.
10. ÉGALISEUR (GRAVES) – Ces boutons rotatifs permettent d'ajuster le niveau des basses fréquences du signal audio du canal correspondant.
11. AUX SEND 1 – Ce bouton permet d'ajuster le niveau du signal audio du canal (avant atténuation) acheminé à la sortie MONITOR OUT et PHONES.

12. AUX SEND 2 – Ce bouton permet d'ajuster le niveau du signal audio du canal (après atténuation) acheminé au processeur d'effet interne ou à la sortie AUX OUT. Augmentez le réglage des canaux pour lesquels vous désirez ajouter des effets. Vous pouvez également l'utiliser pour ajouter des effets à des canaux individuels. (Si vous avez un périphérique externe branché à l'entrée STEREO RTN, le processeur d'effets interne sera contourné.)

13. PANORAMIQUE – Ce bouton permet d'ajuster la position du canal (mono) dans le champ stéréo.

14. BALANCE (CH 5/6, 7/8) – Ce bouton permet de régler l'équilibre entre les canaux 5 et 6, 7 et 8.
15. NIVEAU DU CANAL – Ce bouton permet d'ajuster le niveau du signal audio du canal correspondant.
16. FX AUX1 POST – Ces boutons rotatifs permettent d'ajuster le niveau du signal audio du canal (après atténuation) acheminé au processeur d'effet interne and FX SEND. Augmentez ce réglage pour les canaux auxquels vous désirez ajouter des effets. Vous pouvez l'utiliser pour ajouter des effets à des canaux individuels.
17. ENTRÉE 2TK – Vous pouvez brancher une source audio externe à cette entrée à l'aide d'un câble RCA standard. Le volume du signal peut être réglé avec le bouton 2TK IN LEVEL et envoyé au mix de pré-écoute (CTRL ROOM et PHONES) ou au mix principal (MAIN OUT).
18. SORTIE 2TK – Un appareil d'enregistrement externe peut être branché à cette sortie à l'aide d'un câble RCA standard. Le signal acheminé par ces sorties RCA est le même que le signal MAIN OUT.
19. AUX OUT – Vous pouvez brancher cette sortie à l'entrée d'un amplificateur externe ou un moniteur actif à l'aide de câbles TRS de ¼ po (6,35 mm) pour créer un mix de pré-écoute pour les musiciens sur scène. Le niveau du signal de cette sortie est commandé par le bouton AUX SEND 2. Pour utiliser un module d'effet externe, compresseur, etc. avec la console de mixage, branchez un câble en Y à cette sortie puis branchez-le à l'entrée de l'appareil externe. Branchez ensuite les sorties de l'appareil externe à l'entrée STEREO RTN de la console de mixage.
20. STEREO RTN – Cette entrée permet de brancher un processeur d'effets externe à l'aide de câbles stéréo de ¼ po (6,35 mm). En général, cette entrée est utilisée pour des appareils d'effet externes, mais elle peut également être utilisée comme entrée supplémentaire pour synthétiseurs, batteries électroniques, etc. Le niveau du signal de cette entrée est commandé par le bouton AUX/DSP RET. (Si vous avez un périphérique externe branché à l'entrée STEREO RTN, le processeur d'effets interne sera contourné.)
21. AUX/DSP RET – Règle le volume soit de processeur d'effets interne de la console de mixage, soit du signal acheminé aux entrées STEREO RTN. Lorsque des câbles sont insérés dans les entrées STEREO RTN, le processeur d'effets interne est contourné.
22. FX MUTE – Cette touche permet de mettre en sourdine/réactiver les effets.
23. DEL FX CLIP/MUTE – La DEL clignote lorsque le signal du processeur d'effets interne de la console écrête. Pour remédier à l'écrêtage, diminuez le réglage du bouton AUX SEND 2 ou CHANNEL LEVEL.
24. SÉLECTEUR D'EFFET – Ce bouton permet de sélectionner l'effet que le processeur d'effet interne ajoutera aux différents canaux. Chaque canal peut envoyer différents niveaux d'audio au processeur en ajustant leurs boutons AUX SEND 2. Veuillez consulter la section EFFETS pour une explication des différents effets disponibles. (Si vous avez un périphérique externe branché à l'entrée STEREO RTN, le processeur d'effets interne sera contourné.)
25. VARIATIONS – Ce bouton permet de sélectionner la quantité d'effet que le processeur d'effet interne ajoutera aux différents canaux.
26. PÉDALE D'EFFET – Lorsqu'une pédale est branchée à cette entrée à l'aide d'un câble TRS de ¼ po (6,35 mm), elle peut être utilisée pour contourner les effets internes de la console de mixage pour tous les canaux.
27. 2TK IN LEVEL – Règle le niveau de l'audio acheminé aux entrées 2TK IN et acheminés vers le mix principal ou de pré-écoute.
28. 2TK TO – Ce bouton permet d'acheminer l'audio par les entrées 2TK IN vers les canaux 7/8 ou vers le mix principal.
29. ÉGALISEUR GRAPHIQUE – Vous pouvez utiliser ces commandes afin de régler l'égalisation du mix principal.
30. SORTIE CASQUE D'ÉCOUTE – Cette sortie permet de brancher un casque d'écoute stéréo doté d'une fiche de ¼ po (6,35 mm). Le bouton MONITOR LEVEL permet de régler le volume.
31. SORTIE MONITEUR – Utilisez un standard 1 / 4 "câble TRS pour relier cette sortie à votre moniteur ou votre système d'amplificateur, le niveau de cette sortie est contrôlé par le bouton MONITOR LEVEL.
32. SORTIE PRINCIPALES - Utilisez des câbles 1/4 po (6,35 mm) standards afin de brancher ces sorties à des haut-parleurs. Le niveau de ces sorties est commandé par le bouton MASTER LEVEL.
33. NIVEAU DE LA SORTIE DU CASQUE D'ÉCOUTE – Ce bouton rotatif permet d'ajuster le niveau du signal des sorties moniteur et casque.
34. NIVEAU DES SORTIES HAUT-PARLEURS – Ce bouton rotatif permet d'ajuster le niveau du volume des sorties haut-parleurs.
35. DEL – Ces DEL permettent de contrôler le niveau audio du mix principal et de pré-écoute. Baissez le volume si la DEL +10 s'allume trop fréquemment.
36. ALIMENTATION FANTÔME – Cet interrupteur permet d'activer et de désactiver l'alimentation fantôme. Lorsqu'elle est activée, l'alimentation fantôme fournit +48 V aux entrées micro XLR. Veuillez noter que la plupart des microphones électrodynamiques ne nécessitent pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Consultez la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.
37. DEL D'ALIMENTATION – Cette DEL s'allume lorsque la console de mixage est sous tension.

EFFETS

POUR ENTENDRE LES EFFETS SUR UN CANAL : Utilisez le sélecteur d'effet afin de sélectionner un des effets ci-dessous, puis augmentez le réglage du bouton FX AUX1 POST du canal correspondant.

N°	PRÉRÉGLAGE	DESCRIPTION	PARAMÈTRE	PLAGE
1	VOCAL	Simulation d'une salle avec un temps de réverbération court.	DuréeRetard initial	0.8~1.1s0~79ms
2	VOCAL	Simulation d'une petite salle avec un léger temps de réverbération.	Durée de chuteRetard initial	0.8~2.5s0~79ms
3	LARGEHALL	Réverbération, simulation d'une grande salle de concert.	Durée de chuteRetard initial	3.6~5.4s23~55ms
4	SMALLHALL	Réverbération, simulation d'un petit espace.	Durée de chuteRetard initial	1.0~2.9s20~45ms
5	LARGEROOM	Simulation d'une salle de studio réverbérante.	Durée de chuteRetard initial	2.9~4.5s23~55ms
6	SMALLROOM	Simulation d'une salle de studio « claire ».	Durée de chuteRetard initial	0.7~2.1s20~45ms
7	PLATE Simulation d'un son clair classique.		Durée de chuteRetard initial	0.6~6.1s10ms
8	TAPEREVERB	Simulation d'une chambre d'écho à bande.	Durée de chuteRetard initial	1.3~5.40~84ms
9	SPRINGREVERB	Simulation d'une chambre d'écho à ressort de transducteurs analogiques.	Durée de chuteRetard initial	1.3~5.4s0~84ms
10	MONODELAY	Ré-injection du signal mono après un court délai. Temps de retard 60~650ms
11	STEREODELAY	Ré-injection du signal après un court délai avec un léger décalage pour chaque canal.	Temps de retardEffet de retour	210~400ms37~73%
12	FLANGER	Effet Flanger classique, semblable au son produit par un avion au décollage.	Fréquence	0.16~2.79Hz
13	CHORUS	Simulation du son riche et dense donnant l'impression d'entendre plusieurs instruments jouant simultanément la même partie.	Fréquence	0.5~5Hz
14	REVERB+DELAY	Simulation d'un écho avec la réverbération d'une salle.	Temps de retardDurée de chute inversée	211~375ms1.0~2.9s
15	REVERB+FLANGER	Simulation d'un avion au décollage avec la réverbération d'une salle.	Fréquence FlangerDurée de chute inversée	0.16~2.52Hz
16	REVERB+CHORUS	Simulation d'un effet de cœur stéréo avec la réverbération d'une salle.	Fréquence ChorusDurée de chute inversée	0.5~4.74Hz1.5~2.9s
