BEDIENUNGSANLEITUNG MixPack Pro ALTO

• MIXPACK Pro
• Netzkabel
  • Schnellstart-Anleitung
• Sicherheitshinweise und Garantieinformationen

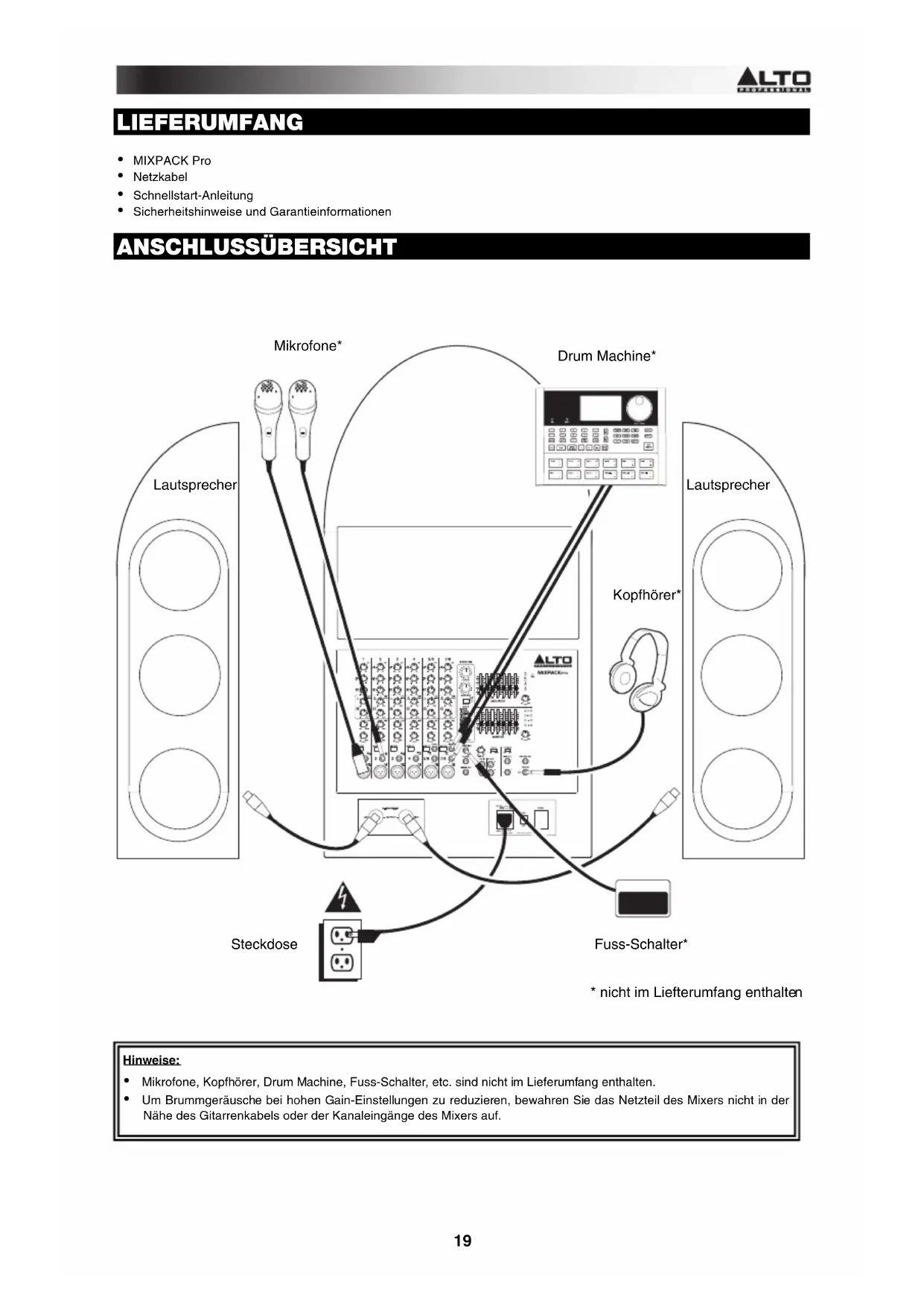

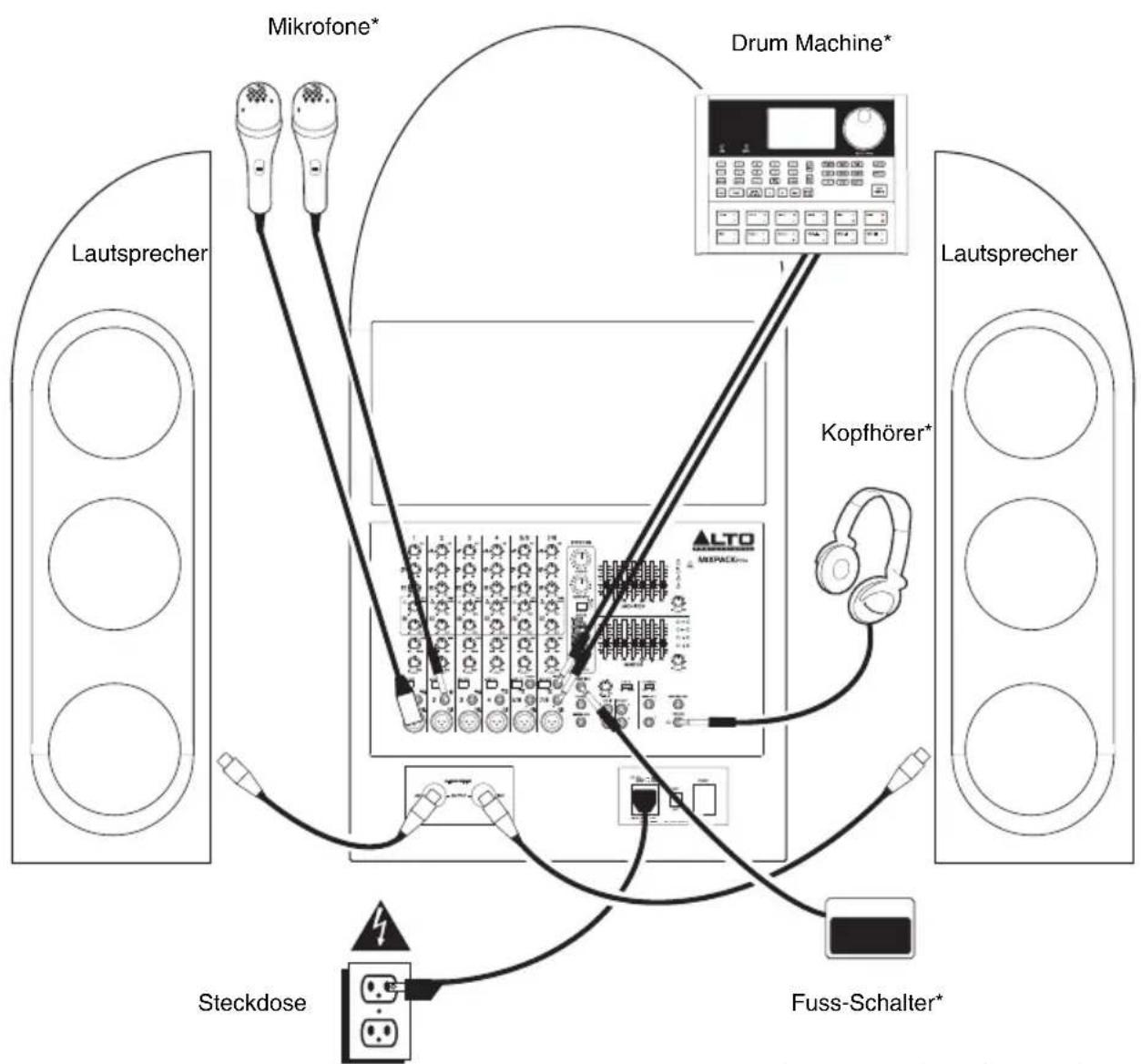

ANSCHLUSSÜBERSICHT

* nicht im Liefterumfang enthalten

Hinweise:

• Mikrofone, Kopfhörer, Drum Machine, Fuss-Schalter, etc. sind nicht im Lieferumfang enthalten.
• Um Brummgeräusche bei hohen Gain-Einstellungen zu reduzieren, bewahren Sie das Netzteil des Mixers nicht in der Nähe des Gitarrenkabels oder der Kanaleingänge des Mixers auf.

FUNKTIONEN

1. POWER IN – Verwenden Sie das mitgelieferte Stromkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie sicher, dass das Gerät ausgeschaltet ist. Verbinden Sie das Stromkabel mit dem Mixer und stecken das Stromkabel dann in eine Steckdose.
2. SPANNUNGSWAHLSCHALTER – Mit diesem Schalter bestimmen Sie die Eingangsspannung des Lautsprechers. Der Schalter sollte bereits auf die für Ihren Standort korrekte Spannung eingestellt sein. (Benutzer in den USA sollten diesen Schalter auf "100-120V" setzen, Benutzer in Großbritannien und den meisten europäischen Ländern sollten ihn jedoch auf „220-240V“ setzen.)
3. POWER SWITCH – Schaltet das Gerät ein/aus. Schalten Sie den Mixer ein, nachdem alle Eingabegeräte angeschlossen wurden. Achten Sie darauf, dass der MASTER LEVEL LAUTSTÄRKE-Regler auf "Null" steht, bevor Sie den Lautsprecher einschalten.
4. LAUTSPRECHERAUSGÄNGE - Schließen Sie die Lautsprecher mit den 1/4"-Kabeln an diese Ausgänge an.
5. MIC-EINGANG (XLR) - Schließen Sie ein Mikrofon mit einem XLR-Kabel an dieser Eingäng an.
6. LINE-EINGANG (6,3mm) - Schließen Sie Line-Geräte mit 1/4" (6,3mm) TRS-Kabeln an diese Eingänge an.
7. LINE-EINGANG (6,3mm) - Schließen Sie Line-Geräte mit 1/4" (6,3mm) TS-Kabeln an diese Eingänge an.
8. HI EQ (HÖHEN) – Regelt die hohen Frequenzen (Treble) des Kanals.
9. MID EQ (MITTEN) – Regelt die mittleren Frequenzen des Kanals.
10. LOW EQ (BASS) – Regelt die tiefen Frequenzen (Bass) des Kanals.
11. AUX SEND 1 - Regelt den Pegel des Kanals (Pre-Fader), der zum MONITORAUSGANG und zum KOPFHÖRERAUSGANG gesendet wird.
12. AUX SEND 2 – Regelt den Pegel des Kanals (Post-EQ), der zum internen Effektprozessor des Mixers oder zum AUX AUSGANG gesendet wird. Verwenden Sie dies für jene Kanäle, die Sie mit internen Effekten versehen möchten. Sie können diese Funktion verwenden, um einzelne Kanäle mit Effekten zu versehen. (Wenn Sie ein externes Gerät an die Buchse STEREO RTN angeschlossen haben, wird der interne Effektprozessor umgangen.)
13. PAN – Regelt die Kanalposition (Mono) im Stereo-Feld.
14. BALANCE (CH 5/6 und 7/8) – Regelt die Balance zwischen den Kanälen 5 und 6 sowie zwischen 7 und 8.

15. KANALLAUTSTÄRKE- Regelt die Lautstärke des Kanals.

16. -20 dB SCHALTER - Wird dieser Schalter betätigt, wird das Signal dieses Kanals um 20 dB reduziert. Dadurch erhalten Sie mehr Headroom und reduzieren Verzerrungen durch häufige Spitzenwerte des Eingangssignals.

17. 2TK-EINGANG - Sie können ein handelsübliches Stereo-Cinch-Kabel verwenden, um eine zusätzliche Audioquelle an den 2TK-Eingang anzuschließen. Die Signallautstärke kann mit dem 2TK-EINGANGSPEGEL-Regler eingestellt werden und an den Monitor-Mix (CTRL ROOM und KOPFHÖRER) oder den Hauptmix (HAUPTAUSGANG) gesendet werden.
18. 2TK-AUSGANG - Sie können ein handelsübliches Stereo-Cinch-Kabel verwenden, um ein externes Aufnahmegerät an diesen Ausgang anzuschließen. Das Signal, das aus diesen Cinch-Ausgängen gesendet wird, ist mit dem HAUPTAUSGANGS-Signal identisch.
19. AUX SEND AUSGANG - Sie können handelsübliche 1/4"-TRS-Kabel verwenden, um diese Ausgänge an die Eingänge von externen Geräten anzuschließen. Sie können zum Beispiel den AUX SEND AUSGANG 1 an einen Verstärker oder einen Aktiv-Monitor anschließen, um einen benutzerdefinierten Monitor-Mix für die Bühnenmusiker zu erstellen. Sie können auch Y-Kabel verwenden (nicht im Lieferumfang enthalten), um den AUX SEND AUSGANG 2 an den Eingang eines externen Effektgeräts anzuschließen und dann die Ausgänge des Geräts an die AUX RETURN 2 Eingänge anzuschließen.
20. STEREO RTN – Sie können den Ausgang eines externen Gerätes mit einem 1/4"-Stereo-Kabel mit diesem Eingang verbinden. Diese Eingänge werden üblicherweise für externe Effektgeräte eingesetzt, können aber auch wie zusätzliche Eingangskanäle für Synthesizer, Drum Machines u. Ä. verwendet werden. Passen Sie den Pegel dieses Eingangs mit dem Regler AUX/DSP RET an. (Wenn Sie ein externes Gerät an die Buchse STEREO RTN angeschlossen haben, wird der interne Effektprozessor umgangen.)
21. AUX/DSP RET - Regelt die Lautstärke vom internen Effektprozessor des Mixers oder vom Signal, das in STEREO RTN gesendet wurde. Werden die Kabel an die STEREO RTN-Buchsen angeschlossen, wird der interne Effektprozessor umgangen.
22. FX MUTE –Drücken Sie diese Taste, um die Effekte stumm zu schalten oder wieder zu aktivieren.
23. FX CLIP/MUTE LED - Die LED blinkt, wenn das interne Effektprozessorsignal des Mixers übersteuert. Wenn dies geschieht, verringern Sie die Werte des Reglers AUX SEND 2 oder des Reglers KANALPEGEL.
24. EFFEKTWAHLSCHALTER – Wählt den Effekt aus, den der interne Effektprozessor des Mixers an die verschiedenen Kanäle sendet. Jeder Kanal kann unterschiedliche Anteile an den Prozessor senden, indem der entsprechende AUX SEND 2 Regler justiert wird. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt EFFEKTE. (Wenn Sie ein externes Gerät an die Buchse STEREO RTN angeschlossen haben, wird der interne Effektprozessor umgangen.)
25. VARIATIONSWAHLSCHALTER –Regelt den Anteil des Effekts, der an die verschiedenen Kanäle gesendet wird.
26. FUSS-SCHALTER – Wenn ein einrastender Fuss-Schalter mit einem 1/4"-TRS-Kabel an diese Buchse angeschlossen ist, kann dieser Schalter betätigt werden, um die internen Effektprozessoren aller Kanäle zu umgehen.
27. 2TK-EINGANG - Sie können ein handelsübliches Stereo-Cinch-Kabel verwenden, um eine zusätzliche Audioquelle an den 2TK-Eingang anzuschließen. Die Signallautstärke kann mit dem 2TK-EINGANGSPEGEL-Regler eingestellt werden und an den Monitor-Mix (CTRL ROOM und KOPFHÖRER) oder den Hauptmix (HAUPTAUSGANG) gesendet werden.
28. 2TK AN – Stellen Sie diesen Schalter ein, um das Signal, das in die 2TK-EINGANGSBUCHSEN gesendet wurde, zu den Kanälen 7/8 oder zum Hauptmix zu senden.
29. GRAFISCHER EQUALIZER – Können Sie diese Steuerelemente verwenden, um die Ausgleichung im Main Mix einzustellen.
30. KOPFHÖRER - Schließen Sie 1/4" Stereo-Kopfhörer an diesen Ausgang an. Der Regler für den MONITORPEGEL reguliert die Lautstärke.
31. MONITOR AUSGÄNGE – Verwenden Sie handelsübliche 1/4"-Kabel, um diese Ausgänge an Ihr Monitor- oder Verstärkersystem anzuschließen. Die Lautstärke dieser Ausgänge steuern Sie über die CTRL ROOM / KOPFHÖRER-Regler.
32. MAIN AUSGÄNGE – Verwenden Sie handelsübliche 1/4"-Kabel, um diese Ausgänge an Ihre Lautsprechern anzuschließen. Die Lautstärke dieser Ausgänge steuern Sie über den Regler für MASTER LEVEL.
33. MONITOR LEVEL – Regelt die Lautstärke der MONITOR AUSGÄNGE und Ihrer Kopfhörer.
34. HAUPTMIXPEGEL - Regelt die Lautstärke des HAUPTAUSGANGS.
35. LED-ANZEIGE – Zeigt die Lautstärke des Main Mix und Monitor-Mix an. Reduzieren Sie die Lautstärke, falls die +10-LED oft leuchtet.
36. PHANTOMSPEISUNG - Aktiviert/deaktiviert die Phantomspeisung. Wenn diese Funktion aktiviert ist, versorgt die Phantomspeisung die XLR-Mikrofoneingänge mit +48 V. Bitte beachten Sie, dass die meisten dynamischen Mikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt.
37. POWER-LED - Leuchtet, wenn der Mixer eingeschaltet ist.

EFFEKTE

SO HÖREN SIE DIE EFFEKTE EINES KANALS: Mit dem EFFEKTWAHLSCHALTER wählen Sie einen der folgenden Effekte, und drehen anschließend FX AUX1 POST für diesen Kanal auf.

#	PRESET BESCHREIBUNG PARAMETER BEREICH
1	GESANG	Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.	Abklingzeit Pre-Delay	0.8~1.1s 0~79ms
2	GESANG	Reverb, der einen kleinen Raum mit einer kurzen Abklingzeit simuliert.	Abklingzeit Pre-Delay	0.8~2.5s 0~79ms
3	GROSSE HALLE Reverb	der einen großen akustischen Raum simuliert.	Abklingzeit Pre-Delay	3.6~5.4s 23~55ms
4	KLEINE HALLE Reverb	der die Akustik einer Bühne simuliert.	Abklingzeit Pre-Delay	1.0~2.9s 20~45ms
5	GROSSER RAUM	Reverb, der ein Studio mit zahlreichen Erstreflexionen simuliert.	Abklingzeit Pre-Delay	2.9~4.5s 23~55ms
6	KLEINER RAUM Reverb	der einen hellen Studioraum simuliert.	Abklingzeit Pre-Delay	0.7~2.1s 20~45ms
7	PLATE Simuliert einen hellen Plate-Reverb.		Abklingzeit Pre-Delay	0.6~6.1s 10ms
8	BANDVERZÖGERUNG	Simuliert die klassische Bandverzögerung, die durch mehrere Wiedergabeköpfe entsteht.	Abklingzeit Pre-Delay	1.3~5.4 0~84ms
9	FEDERHALL	Simuliert den leicht gedehnten Klang eines Federhalls von analogen Signalgebern.	Abklingzeit Pre-Delay	1.3~5.4s 0~84ms
10	MONO DELAY Reproduziert das Signal nach kurzer Zeit. Verzögerungszeit 60~650ms
11	STEREO DELAY	Reproduziert das Signal nach kurzer Zeit mit einem geringen Unterschied zwischen den beiden Stereo-Kanälen.	Verzögerungszeit Rückkopplung	210~400ms 37~73%
12	FLANGER	Klassischer Stereo-Flanger-Effekt, der dem Abheben eines Düsenflugzeugs ähnelt.	Anteil	0.16~2.79Hz
13	CHORUS	Simuliert den komplexen, vollen Klang mehrerer Instrumente, die denselben Ton spielen.	Anteil	0.5~5Hz
14	REVERB+DELAY	Delay-Effekt mit Room-Reverb.	Verzögerungszeit Umgekehrte Abklingzeit	211~375ms 1.0~2.9s
15	REVERB+FLANGER	Stereo-Flanger-Effekt mit Room-Reverb.	Flanger-Anteil Umgekehrte Abklingzeit	0.16~2.52Hz
16	REVERB+CHORUS	Stereo-Chorus-Effekt mit Room-Reverb.	Chorus-Anteil Umgekehrte	0.5~4.74Hz 1.5~2.9s
