Produkttyp	Aktive PA-Lautsprecherbox
Marke	Alto Professional
Modell	Black 12
Spitzenleistung	2400 W (Klasse D)
Dauerleistung	1200 W
Tieftöner	12 Zoll (30,5 cm)
Hochtöner	1,75 Zoll (4,4 cm) Kompressionstreiber
Abdeckung	90° x 60°
Drahtlose Konnektivität	Bluetooth mit großer Reichweite (bis zu 30 m)
Fernsteuerung	Live Drive App (iOS)
DSP-Prozessor	Ja (Flat, Contour, 80 Hz HP, Ext LF, Custom)
Audioeingänge	2 Combo XLR / Klinke 6,35 mm (Eingang 1 Mikrofon/Line, Eingang 2 Line)
Audioausgang	Symmetrischer XLR (Mix Out)
Frequenzgang	Nicht angegeben (geschätzt 50 Hz - 20 kHz)
Gehäuse	18 mm Sperrholz mit kratzfester Beschichtung
Gitter	Stahl mit Pulverbeschichtung
Montage	35 mm Stativflansch, 12 M10-Punkte für Aufhängung
Stromversorgung	Netzstrom (IEC-Kabel enthalten)
Gewicht	Ca. 20 kg (Schätzung)
Abmessungen (B x H x T)	Ca. 60 x 35 x 40 cm (Schätzung)
Inklusive Zubehör	Netzkabel, Bedienungsanleitung
Standby-Funktion	Ja, nach 15 Min. ohne Signal (deaktivierbar)

Häufig gestellte Fragen - Black 12 ALTO

Wie kopple ich den Black 12 Lautsprecher über Bluetooth?

Schalten Sie den Lautsprecher ein, drücken und lassen Sie die Kopplungstaste los. Aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie 'Black Series'. Wenn eine PIN abgefragt wird, geben Sie 0000 ein. Ein Bestätigungston ertönt und die LED leuchtet dauerhaft.

Wie verwende ich die Live Drive App?

Laden Sie Live Drive aus dem App Store auf iPad oder iPhone herunter. Koppeln Sie den Lautsprecher über Bluetooth. Die App ermöglicht die Steuerung von Pegeln, Entzerrung, Zeitausrichtung, Kompression und die Erstellung benutzerdefinierter DSP-Presets.

Welche Funktion hat der DSP-Modusschalter?

Er ermöglicht die Auswahl mehrerer Einstellungen: Flat (linearer Frequenzgang), Contour (Bass-/Höhenanhebung), 80 Hz HP (Hochpassfilter), Ext LF (Basserweiterung) und Custom (benutzerdefiniert über Live Drive).

Wie deaktiviere ich den Standby-Modus?

Verwenden Sie einen dünnen Gegenstand, um den versenkten Schalter auf der Rückseite auf die Position 'Off' zu stellen. Standardmäßig aktiviert sich der Standby-Modus nach 15 Minuten ohne Audiosignal.

Was tun, wenn die Logo-LED nicht leuchtet?

Drücken Sie die Logo-Beleuchtungstaste auf der Rückseite, um sie ein- oder auszuschalten. Bleibt sie aus, überprüfen Sie die allgemeine Stromversorgung.

Wie verwende ich den Erdungsschalter?

Betätigen Sie diesen Schalter (Erdschleifenschalter), um Brummen oder Störgeräusche zu reduzieren. Testen Sie beide Positionen, um diejenige mit dem saubersten Klang zu ermitteln.

Welches Kabel für den Mix Out-Ausgang verwenden?

Verwenden Sie ein symmetrisches XLR-Kabel, um das Signal an einen weiteren Black 12 Lautsprecher oder einen Subwoofer weiterzuleiten. Der Ausgangspegel beträgt 0 dB.

Kann ich beide Eingänge für Mikrofone nutzen?

Nur der Eingang 1 verfügt über einen MIC/LINE-Schalter für Mikrofon. Eingang 2 akzeptiert nur Line-Pegel-Quellen.

Wie reinige ich den Lautsprecher?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um Gitter und Gehäuse zu entstauben. Vermeiden Sie chemische oder scheuernde Reinigungsmittel. Reinigen Sie das Gitter bei Bedarf mit einem Staubsauger bei niedriger Leistung.

Welche Sicherheitshinweise gelten für die Montage?

Verwenden Sie ausschließlich die M10-Befestigungspunkte für die Aufhängung. Hängen Sie nicht mehrere Lautsprecher vertikal auf. Überprüfen Sie die Tragfähigkeit der Halterung. Stellen Sie sicher, dass Kabel keine Stolpergefahr darstellen.

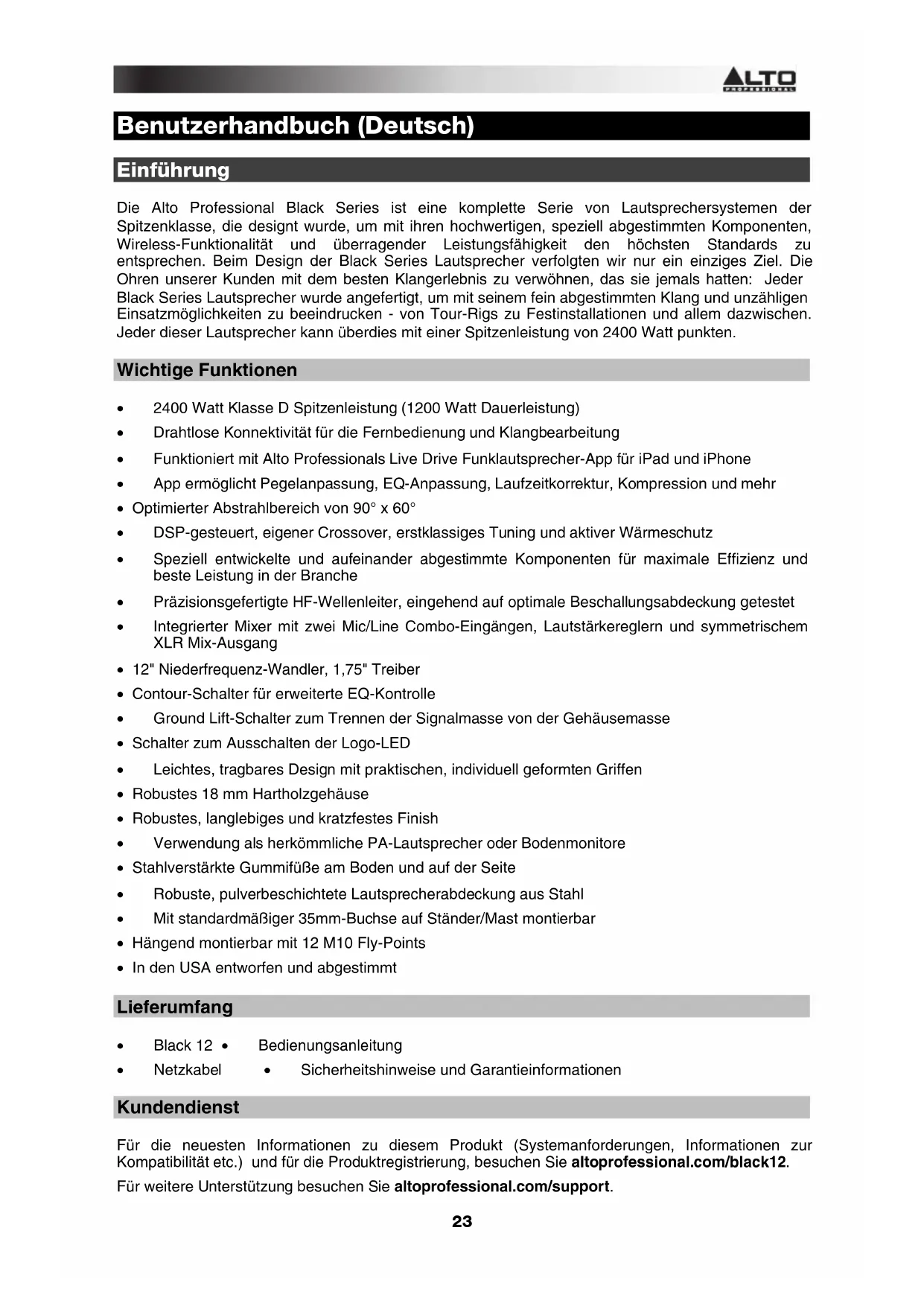

BEDIENUNGSANLEITUNG Black 12 ALTO

Benutzerhandbuch (Deutsch)

Einführung

Die Alto Professional Black Series ist eine komplette Serie von Lautsprechersystemen der Spitzenklasse, die desigt wurde, um mit ihren hochwertigen, speziell abgestimmten Komponenten, Wireless-Funktionality und übbragender Leistungsfähigkeit den hochsten Standards zu entsprechen. Beim Design der Black Series Lautsprecher verfolgen wir nur ein einziges Ziel. Die Ohren unserer Kunden mit dem besten Klangerlebnis zu verwöhnen, das sie jemals hatten: Jeder Black Series Lautsprecher wurde angefertigt, um mit seinem fein abgestimmten Klang und unzahligen Einsatzmöglichekeiten zu beeindrucken - von Tour-Rigs zu Festinstallationen und allem dazwischen. Jeder dieser Lautsprecher kann überdies mit einer Spitzenleistung von 2400 Watt punkten.

Wichtige Funktionen

2400 Watt Klasse D Spitzenleistung (1200 Watt Dauerleistung)
- Drahtlose Konnektivität für die Fernbedienung und Klangbearbeitung
- Funktioniert mit Alto Professionals Live Drive Funklautsprecher-App für iPad und iPhone
App ermöglich Pegelanpassung, EQ-Anpassung, Laufzeitkorrektur, Kompression und mehr
- Optimierter Abstrahlbereich von 90^ × 60^
DSP-gesteuert, eigener Crossover, erstklassiges Tuning und aktiver Wärmeschutz
Speziell entwickelte und aufeinander abgestimmte Komponenten für maximale Effizienz und Beste Leistung in der Branche
- Prázisionsgefertigte HF-Wellenleiter, eingehend auf optimale Beschallungsabdeckung getestet
- Integrierer Mixer mit zwei Mic/Line Combo-Eingangen, Lautstärkereglern und symmetrischem XLR Mix-Ausgang
12" Niederfrequenz-Wandler, 1,75" Treiber
Contour-Schalter fur erweiterte EQ-Kontrolle
Ground Lift-Schalter zum Trennen der Signalasse von der Gehäuseasse
Schalter zum Ausschalten der Logo-LED
Leichtes,tragbares Design mit praktischen, individuell geformten Griffen
- Robustes 18 mm Harholzgehäuse
- Robustes, langlebiges und kratzfestes Finish
- Verwendung als herkömmliche PA-Lautsprecher oder Bodenmonitore
Stahlverstärkte Gummifübe am Boden und auf der Seite
Robuste, pulverbeschichtete Lautsprecherabdeckung aus Stahl
Mit standardmäßiger 35mm-Buchse auf Ständer/Mast montierbar
- Hangend montierbar mit 12 M10 Fly-Points
- In den USA entworfen und abgestimmt

Lieferumfang

• Black 12 - Bedienungsanleitung
  Netzkabel Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung, besuchen Sie altoprofessional.com/black12.

Für weitere Unterstützung besuchen Sie altoprofessional.com/support.

Wichtige Sicherheitshinweise

Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbrauchliche Verwendung ihrer Produkte verantwortlich, die durch verabsamte Inspektions-und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Aufhängen/Montage

• Dieser Laatsprecher sollte ausschließlich von qualifizierten Personen mit sicheren Montagestandards montiert werden. Der Monteur ist für die richtige Auswahr und Verwendung der Werkzeuge verantwortlich, um die Laatsprecher ordnungsgemäß und sicher zu montieren.
  Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
• Dieser Laatsprecher sollte nur an seinen Aufhängepunktten (M10 x 1.5PH, 30mm Länge) aufgehigt werden.
  Mehrere Laatsprecher vertikal aufzahngen ist nicht empfehlenswert.
  Sorgen Sie damit, dass die Kabel den Kündlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern und den Lautsprecher vom Ständer oder Masten reißen kann.

Montage am Ständer

Installieren Sie Laufsprecher stets laut geltenden Elektro- und Bauvorschriften.
Installieren Sie den Laufsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Laufsprechers halten kann. Beachten Sie außer dem alle Sicherheitschinweise des Herstellers.
Montieren Sie niemals mehrere Lautsprecher am selbst Ständer oder Mast.
Sorgen Sie stets darauf, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Flache stehen. Ziehen Sie die Standbeine des stativahnlichen Ständers vollständig hereaus und sorgen Sie darauf, dass die Beine keine Stolpergebn darstellen.
- Überprüfen Sie den Ständer (oder Mastamt zugehörigen Komponenten) vor jeder Einsatz und verwenden Sie nie Geräte mit verschlüssen, beschädigten oder fehlenden Teilen.
- Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Mölicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen können wie ein Segel wirken und das System zu Fall bringen.
- Wenn Sie sich nicht sicher sind, ob Sie den Laufsprecher alleine haben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.
Sorgen Sie damit, dass die Kabel den Kündlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reiben kann.

Schallpegel

Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA konnen Belastungen durch Schaldruckpegel (SPL), die diese Grenzwerte überschreiben, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schaldruck erzeugen können, stets einen Gehörschutz.

Stunden pro Tag SPL (dB) Beispel
8	90	Kleines Konzert
6	92	Zug
4	95	U-Bahn
3	97	Leistungsstarke
2 100 Konzert mit klassischer Musik
1,5	102	Nietmaschine
1	105	Maschinenfabrik
0,50	110	Flughafen
0,25 oder weniger	115 Rock-Konzert

Schnellstart / Anschlussdiagramm

Hinweis: Dieses Produkt wird nur mit den Elementen gefelfert, die in thism Handbuch unter Lieferumfang angegeben sind. iPad, zusätzliche Lautsprecher und Subwoofer, Mikrofone, Mixer und Kabel sind separat erhältlich. Die Live Drive App ist im App Store verfügbar.

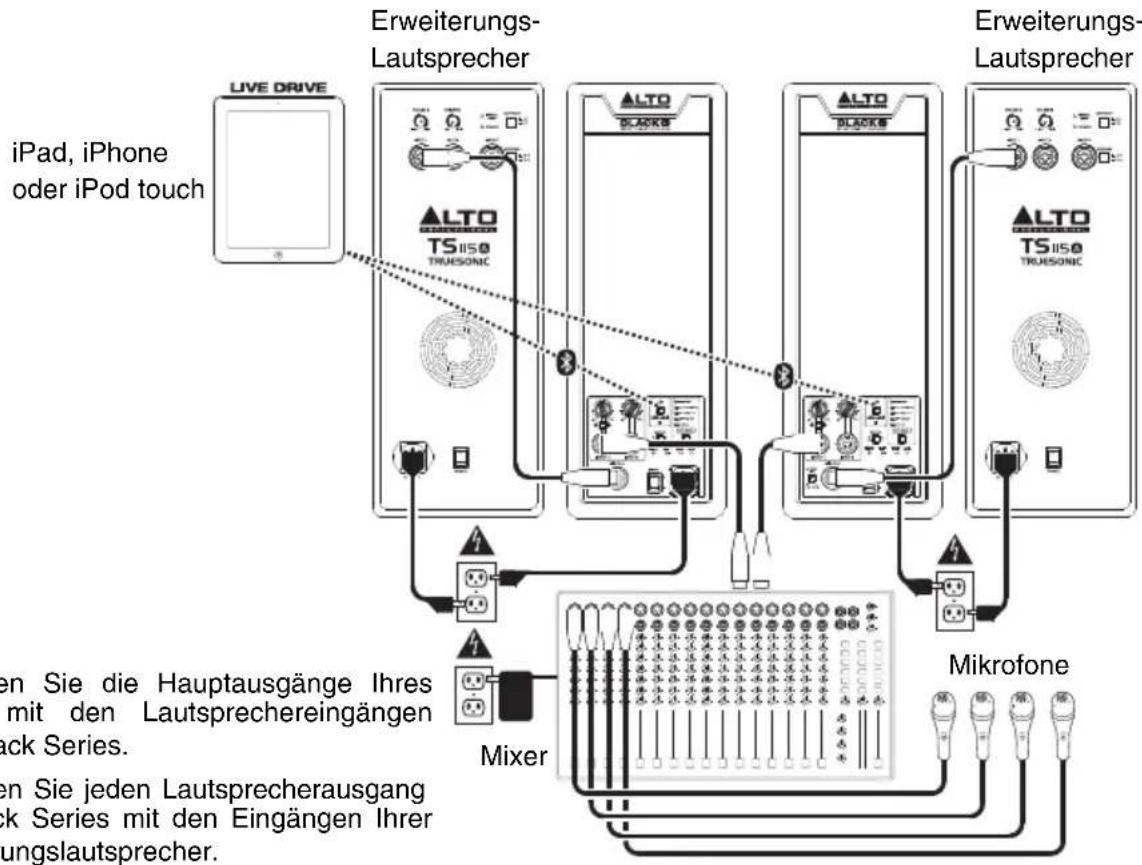

Beispiel A: 4 Laufsprecher (2 Black Series, 2 Erweiterungslautsprecher)

Verbinden Sie die Hauptausgabe Ihres Mixers mit den Lautsprechereingangen Ihres Black Series.

Verbinden Sie jeder Laufsprecherausgang der Black Series mit den Eingängen ihrer Erweiterungslautsprecher.

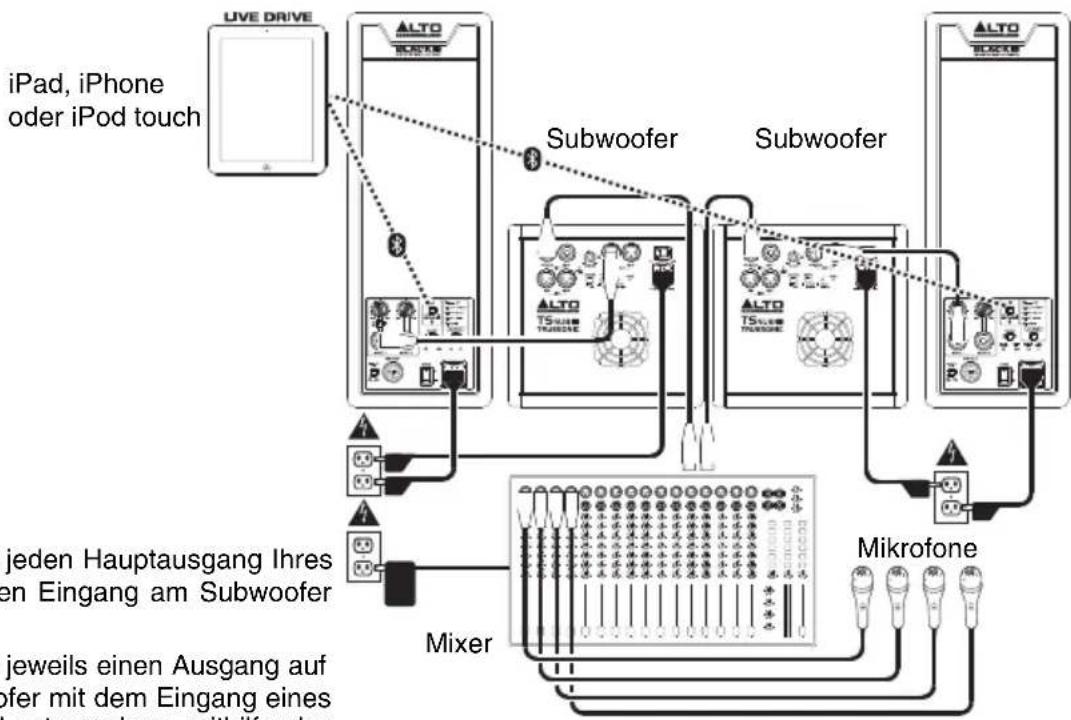

Beispiel B: 2 Lautsprecher, 2 Subwoofer

SchlieBen Sie jeder Hauptausgang Ihres Mixers an einen Eingang am Subwoofer an.

Verbinden Sie jeweils einen Ausgang auf jeder Subwoofer mit dem Eingang eines Black Series Lautspechers mithilfe des Subwoofer-Crossovers.

Verwendung der Live Drive App

Black Series Laatsprecher verfügen zudem über die Wireless-Technologie und die unübertroffenen Möglichkeiten der Alto Professional Live Drive App für Funklautsprecher. So sind Sie in der Lage, Pegel, EQs, Kompression, Laufzeitkorrektur und vieles mehr einzustellen. Mit Black Series ist die Echtzeitkontrolle für ihren Live-Sound stets zur Hand. Mit der App auf ihrem iPad oder iPhone können Sie die Laatsprecher an neue Raumverhältnisse anpassen oder Einstellungen per Fernbedienung von jeder Ecke im Raum optimieren. Mit ihren effizienten Möglichkeiten für die Klanggestaltung bieten die Black Series Laatsprecher eine neue und beeindruckende Erfahrung - nicht nur für Ihr Publikum - sondern auch für Sie.

Herunterladen der App

Um die App herunterzuladen, suchen Sie im App Store einfach nach Live Driveund laden Sie die Alto Professional Live Drive App herunter.

Koppeln via Bluetooth

Zur Reichweite: Black Series Lautsprecher nutzen ein fortschrittliches Bluetooth-Antennendesign, das für eine weit höhere Reichweite als herkömmliche Bluetooth-Geräte sorgt. Die typische Reichweite beträgt etwa 100 Fuß (30 Meter) bei klarer Sightverbindung. Allerdings kann die Reichweite je nach verwendetem Quellgerät und Umgebungsbedingungen variieren.

Um die Reichweite zu maximieren:

• Stellen Sie Ihr Quellgerät auf eine ebene Fläche und stellen Sie safer, dass sich keine Hindernisse zwischen Laatsprecher und Gerät befinden (z.B. Wände, Möbel etc.).
• Schalten Sie die Wi-Fi-Funktion Ihres Quellgerats aus.
  Schalten Sie alle nicht benötigten 2.4-GHz-Geräte in der erhönen Umgebung aus (z.B. andere Bluetooth-Geräte, Babyphones, Wi-Fi Zugangspunkte, Mikrowellenherde etc.).
• Versuchen Sie es mit einem anderen Bluetooth-Gerät als Quelle (iPad oder iPhone). Die Bluetooth-Signalstarke schwankt zwischen verschiedene Geräten.

So koppeln Sie den Lautsprecher mit ihrem Bluetooth-Gerät:

1. Führn Sie folgenden Schritt nur auf einem einzigen Laufsprecher durch: Wenn der Lautsprecher eingeschaltet ist, drücken Sie die Koppel-Taste und halten die Taste anschließend los. Die Koppel-LED blinkt und Sie werden einen Signalton aus dem Lautsprecher horen.
2. Im Einstellungenmenü Ihres Bluetooth-Geräts aktivieren Sie Bluetooth und wahlen Black Series als Gerät. Hat das Koppeln Funktioniert, horen Sie einen letzten "Bestätigungston" aus dem Laufsprecher und die Koppel-LED leuchtet dauerhaft. (Dieser Vorgang kann bis zu 30 Sekunden dauern.)

Wichtig: Wenn Ihr Gerät Sie auffordert, einen PIN-Code einzugeben, um es an den Lautsprecher zu koppeln, geben Sie 0000 ein (vier Nullen).

1. Sobald Ihr Gerät mit dem Laufsprecher gekoppelt ist, wird sich der Laufsprecher auch nach erneutem Ein- und Ausschalten an das Gerät erinnern. Allerdings müssen Sie auf Ihr Gerät zur Seite Bluetooth-Einstellungen navigieren und Verbinden auswahlen, um die Verbindung wiederherzustellen.

Um alle vorherigen Koppelungs- und Verbindungseinstellungen zu loschen, halten Sie die Koppel-Taste 10 Sekunden lang gedrückt. Sie horen einen langen Signalton, um zu bestätigten, dass die Koppelungseinstellungen gelöscht wurden. Auch die LED erlischt. jetzt konnen Sie eine Verbindung zu einem neuen Gerät herstellen.

Verwendung von Live Drive

Für weitere Informationen über die Verwendung von Live-Drive besuchen Sie altoprofessional.com/livedrive.

Funktionen

Rückseite

1. Netzeingang: Verwenden Sie das mitgelieferte IEC-Netzkel, um diese Buchse mit einer Stromquelle zu verbinden.

2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, haben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitz (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Verwenden Sie diesen Schalter, um den Laufsprecher ein- oder auszuschalten.

4. Power-/Standby-LED: These LED leuchtet, wenn der Laufsprecher eingeschaltet ist.

5. Standby Ein-/Ausschalter: Der Standby-Modus ist bei diesen Subwoofer standardmäßig aktiv: Wenn etwa 15 Minuten lang kein eingehendes Audiosignal erkannt wird, wechselt der Subwoofer in den Energiesparmodus. Der Subwoofer wird den Standby-Modus 0,5 Sekunden nach dem ein eingehendes Audiosignal erkannt wurde beenden. Um diese Funktion zu deaktivieren, bringen Sie diesen versenkten Schalter in die Position Aus.

6. Logo Ein-/Ausschalter: Betätigten Sie diesen Schalter, um die Beleuchtung des Alto Professional-Logos ein-oder abzuschalten.

7. Line/Mic-Schalter: Aktivieren (drucken) Sie diesen Schalter, wenn ihre Audioquelle auf Eingang 1 ein Mikrofon ist. Bringen Sie diesen Schalter in die erhobene Position, wenn ihre Audioquelle auf Eingang 1 ein Line-Signal ist.

8. Eingang 1: Verwenden Sie ein handelsübliches XLR-Kabel bzw. 1/4 "Kabel (6,35 mm), um die Audioquelle mit thisem Eingang zu verbinden. Dieser Eingang akzeptiert sowohl Line-Level als auch Mikrofon-Quellen. Bringen Sie den Line-/Mic-Schalter auf die entsprechende Einstellung.

9. Eingang 2: Verwenden Sie ein handelsübliches XLR-Kabel bzw. 1/4 "Kabel (6,35 mm), um ihre Audioquelle mit thisem Eingang zu verbinden. Dieder Eingang akzeptiert ausschließlich Line-Level-Quellen.

10. Eingangspegelregler: Verwenden Sie diesen Regler, um den Pegel des Audiosignals einzustellen, der an den entsprechenden unterhalb angeführten Eingang gesendet wird.

11. Signal/Limit-LED: Leuchtet grün, wenn ein eingehendes Audiosignal erkannt wird. Leuchtet rot, wenn das Audiosignal zu hoch ist und wird dynamisch reduziert, um den Laufsprecher vor Schäden oder Verzerrungen zu schützen. Wenn diese LED ständig rot leuchtet oder die Audioausgabe übermög verzerrt klingt, sollen den Sie die Lautstärke der angeschlossenen Audioquelle oder die Einstellung des Eingangspegelreglers reduzieren.

12. Mix-Ausgang: Verwenden Sie ein handelsübliches XLR-Kabel, um diesen symmetrischen Ausgang mit dem Eingang eines zweiten Black Series Laufsprechers zu verbinden. Die Audiosignale werden von dieser Ausgang mit 0 dB gesendet, je nach Einstellung des Schalters Ausgangs-Mix.

13. Schalter Ausgangs-Mix: Bringen Sie diesen Schalter in die erhöhte Position, wenn Sie möchten, dass die an den Mix-Ausgang gesendeten Audiosignale (Eingang 1 und Eingang 2) die Eingangspegelregler umgehen. Aktivieren (drücken) Sie diesen Schalter, wenn Sie Audiosignale (Eingang 1 und Eingang 2) vom Eingangspegelregler zum Mix-Ausgang senden möchten.

14. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.

15. DSP-Modustaste: Drücken Sie diese Taste, um den internen DSP des Lautsprechers in eine der folgenden Einstellungen zu bringen:

16. Flach: Keine Änderung des Audiosignals.

17. Contour: Verständr Basse und Höhen mit einer gradellen Absenkung der mittleren Frenzen - eine optimale Einstellung für weitere moderne Musikgenres.
    80Hz HP: Wendet einen Hochpass-Filter an.
18. Ext LF: Erweitert die Basswiedergabe der Lautsprecher und sorgt so für dynamischere Bassfrequenzen.

19. Benutzerdefiniert: Wendet ihren eigenen DSP-Modus an, der in der Live Drive App eingestellt wird.

20. Koppel-Taste: Drücken Sie diese Taste und halten sie anschließend los, um den Lautsprecher mit ihrem iPad oder iPhone zu koppeln. Die Koppel-LED leuchtet auf, wenn die Geräte gekoppelt wurden. Siehe Abschnitt Koppeln via Bluetooth für weitere Informationen.
