Produkttyp	Mischpult mit integriertem Effektprozessor
Marke	ALTO
Modell	Mixpack Express
Anzahl der Eingangskanäle	8 Kanäle (4 Mikrofon/Line + 2 Line RCA + 1 FX Return)
Mikrofoneingänge	4 Eingänge mit XLR- und 6,35mm-Klinkenanschlüssen
Line-Eingänge	6,35mm-Klinkeneingänge (Kanäle) und RCA-Eingänge (Stereo)
Hauptausgänge	2 6,35mm-Klinkenausgänge (Main Out) + 1 Monitor Out-Ausgang
Kopfhörerausgang	1 6,35mm-Stereo-Klinkenausgang
FX Send Ausgang	1 6,35mm-Klinkenausgang zum Senden an externe Effekte
FX Return	1 6,35mm-Klinkeneingang für Rückkehr externer Effekte
Kanal-Equalizer	2 Bänder: Höhen (Hi EQ) und Tiefen (Low EQ)
Haupt-Graphik-Equalizer	Integrierter Graphik-Equalizer für den Hauptmix
Integrierter Effektprozessor	16 Voreinstellungen: Hall, Delay, Chorus, Kombinationen
Effektsteuerung	Effektauswahl, FX AUX1 POST-Regler pro Kanal, FX RET-Regler, Ein/Aus-Schalter
Eingang für Effektpedal	TRS 6,35mm-Anschluss für Bypass-Pedal
LED-Anzeigen	Peak-Anzeige, Hauptpegelanzeigen (+10, 0, -10, -20)
Stromversorgung	Netzbetrieb über mitgeliefertes Netzkabel
Maße (ca.)	Ca. 300 x 200 x 100 mm (Schätzung)
Gewicht (ca.)	Ca. 2 kg (Schätzung)
Gehäusematerialien	Metallgehäuse
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor der Reinigung vom Netz trennen. Nicht der Feuchtigkeit aussetzen. Netzsteckdose mit Schutzleiter verwenden.

Häufig gestellte Fragen - Mixpack Express ALTO

Wie schließe ich ein Mikrofon an die Mixpack Express an?

Schließen Sie das Mikrofon an einen der Mikrofoneingänge (Kanäle 1 bis 4) mit einem XLR- oder 6,35-mm-Klinkenkabel an. Stellen Sie sicher, dass der Kanalpegel (CHANNEL LEVEL) vor dem Anschließen auf Minimum steht.

Wie verwende ich die integrierten Effekte?

Wählen Sie einen Effekt mit dem Regler EFFEKT-AUSWAHL (19). Erhöhen Sie den FX AUX1 POST-Regler des gewünschten Kanals, um Signal an den Effekt zu senden. Aktivieren Sie den Effekt mit der Taste EFFECTS ON/OFF (20).

Was tun, wenn die Peak-Anzeige blinkt?

Die PEAK-Anzeige zeigt Verzerrung an. Reduzieren Sie den Kanalpegel (CHANNEL LEVEL) oder den FX AUX1 POST-Regler des betreffenden Kanals. Sie können auch den MASTER LEVEL senken.

Wie schließe ich einen externen Effektprozessor an?

Schließen Sie den FX SEND-Ausgang (12) an den Eingang des externen Geräts an, dann den Ausgang des externen Geräts an den FX RETURN-Eingang (13). Verwenden Sie 6,35-mm-Klinkenkabel. Stellen Sie den Pegel mit FX RET (14) ein.

Wie richte ich einen Bühnenmonitor ein?

Verwenden Sie den MONITOR OUT-Ausgang (15) und schließen Sie ihn an einen Verstärker oder eine Aktivbox an. Stellen Sie den Pegel mit dem MONITOR LEVEL-Regler ein. Das Signal dieses Ausgangs ist unabhängig vom Hauptmix.

Kann ich einen Kopfhörer anschließen?

Ja, schließen Sie einen Stereo-Kopfhörer mit 6,35-mm-Klinkenstecker an den KOPFHÖRER-Ausgang (17) an. Die Lautstärke wird mit dem MONITOR LEVEL-Regler gesteuert.

Wie stelle ich den Equalizer an einem Kanal ein?

Verwenden Sie die Regler HI EQ (7) für Höhen und LOW EQ (8) für Tiefen jedes Kanals. Drehen Sie im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern.

Wie verwende ich ein Effektpedal mit dem Mischpult?

Schließen Sie ein Pedal mit einem TRS 6,35-mm-Kabel an den EFFEKTPEDAL-Eingang an. Nach dem Anschließen kann es die internen Effekte für alle Kanäle umgehen (Bypass).

Welche 16 Effektvoreinstellungen sind verfügbar?

Sie umfassen Hall (Vocal, Hall, Room, Plate), Stereo-Delays, Kombinationen aus Hall+Delay und Hall+Chorus. Konsultieren Sie den Abschnitt EFFEKTE in der Bedienungsanleitung für die vollständige Liste.

Wie nehme ich den Hauptmix auf?

Verwenden Sie die TAPE OUT-Ausgänge (11) mit RCA-Kabeln, um ein externes Aufnahmegerät anzuschließen. Das Signal ist identisch mit dem der Hauptausgänge (MAIN OUT).

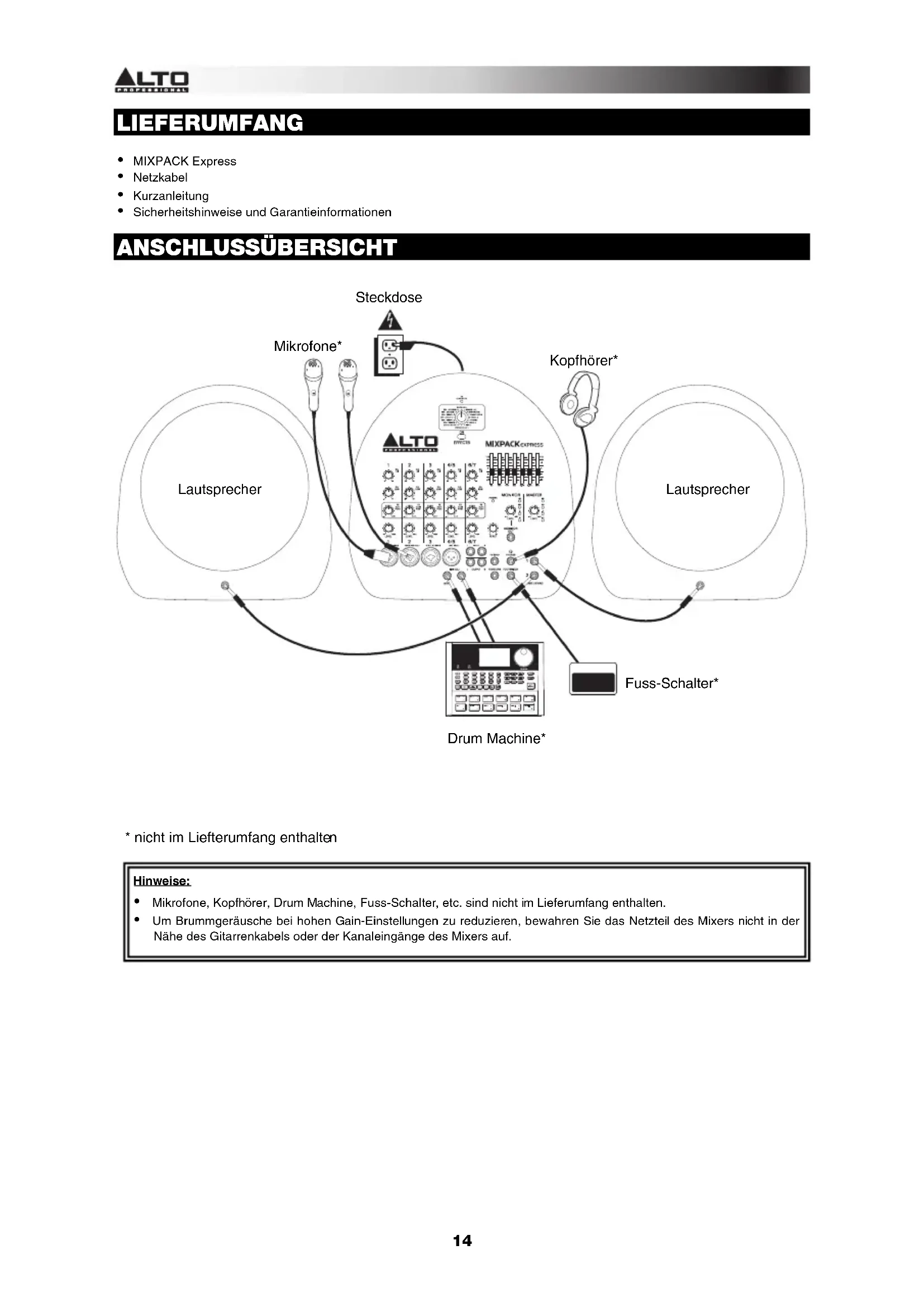

BEDIENUNGSANLEITUNG Mixpack Express ALTO

MIXPACK Express
Netzkabel
Kurzanleitung
- Sicherheitshinweise und Garantieinformationen

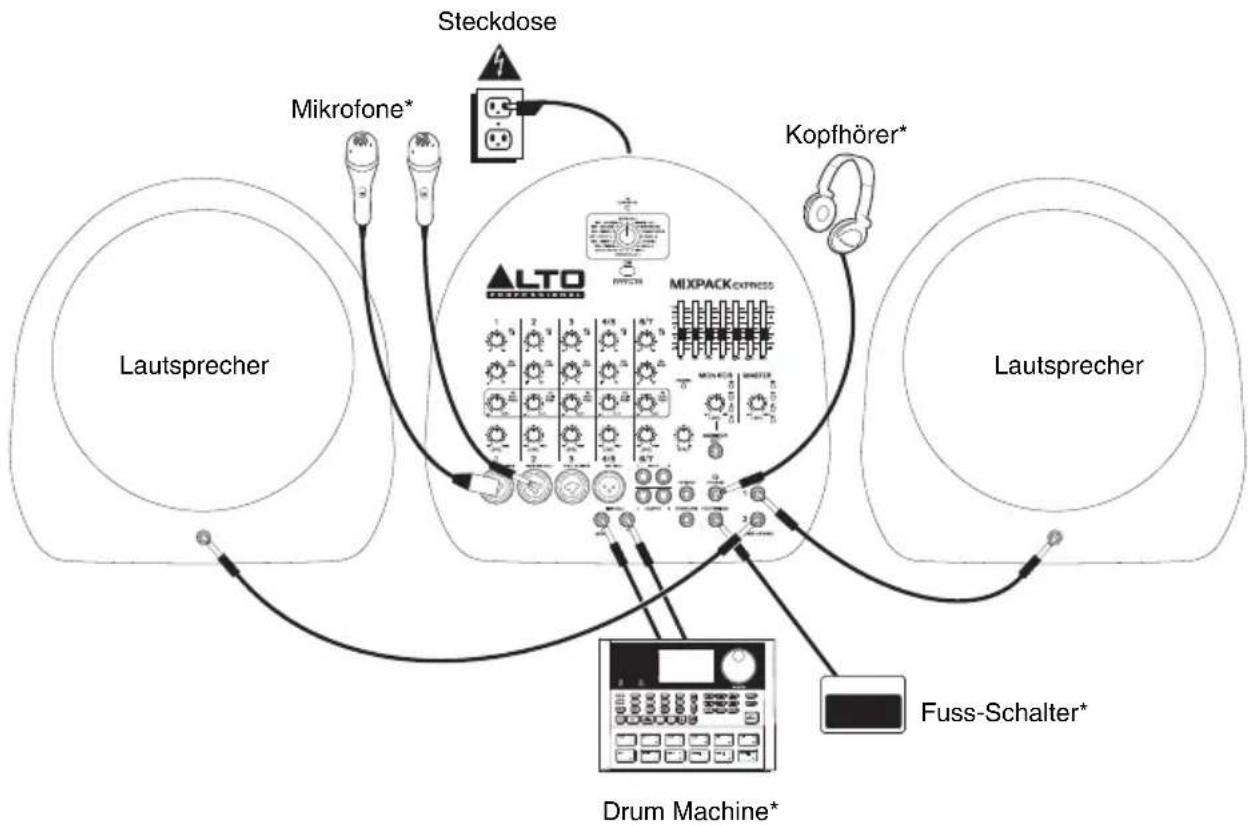

ANSCHLUSSÜBERSICHT

• nicht im Lieferterumfang enthalten

Hinweise:

• Mikrofone, Kopfhörer, Drum Machine, Fuss-Schalter, etc. sind nicht im Lieferumfang enthalten.
  Um Brummgerausche bei hohen Gain-Einstellungen zu reduzieren, bewahren Sie das Netzteil des Mixers nicht in der Nahe des Gitarrenkabels oder der Kanaleingänge des Mixers auf.

FUNKTIONEN

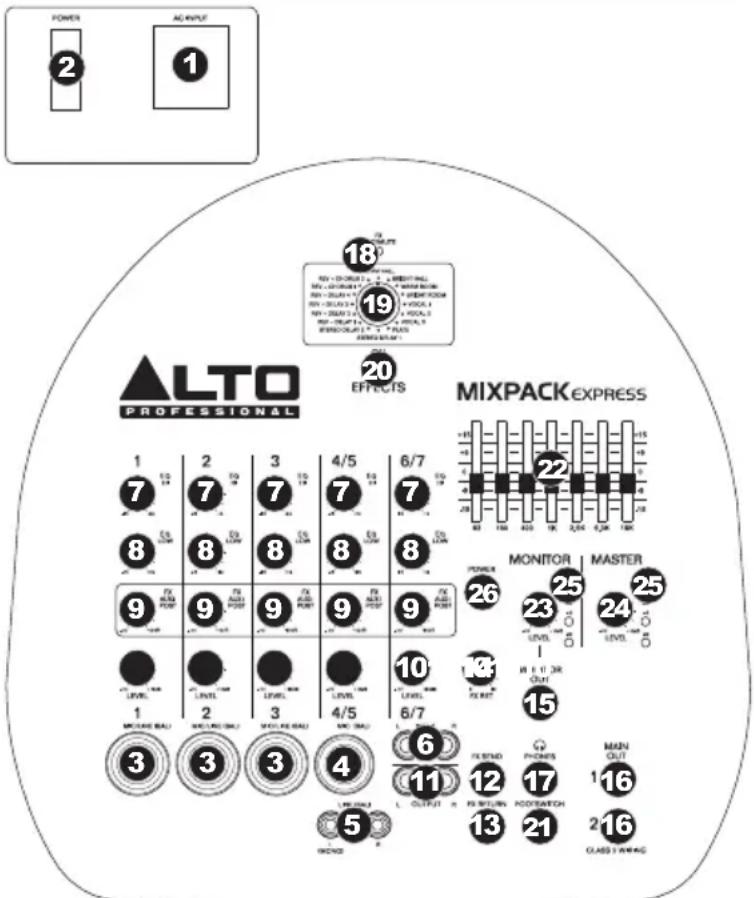

1. POWER IN - Verwenden Sie das mitgelieferte Stromkabel, um den Mixer mit einer Steckdose zu verbinden. Stellen Sie safer, dass das Gerät ausgeschaltet ist. Verbinden Sie das Stromkabel mit dem Mixer und stecken das Stromkabel dann in eine Steckdose.
2. POWER SWITCH - Schaltet das Gerät ein/aus. Schalten Sie den Mixer ein, nachdem alle Eingabegeräte angeschlossen wurden. Achten Sie darauf auf, dass der REGLER für die GESAMTLAUTSTARKE auf "Null" stehen, bevör Sie das Gerät einschalten.
3. MIC-EINGANG (XLR oder 6,3mm) SchlieBen Sie ein Mikrofon mit einem XLR-Kabel oder 1 / 4'' (6,3mm)-Kabel an diese Eingänge an.
4. MIC-EINGANG (XLR)- SchlieBen Sie ein Mikrofon mit einem XLR-Kabel an dieser Eingang an.
5. LINE-EINGANG (6,3mm) - Schlieben Sie Line-Geräte mit 1/4'' (6,3mm)-Kabeln an diese Eingänge an.
6. LINE-EINGANG (RCA) - Verbinden Sie Line-Geräte mit diesen Eingängen mit einem handelsüblichen Stereo-Cinch-Kabel.
7. HI EQ (HOHEN) - Regelt die hohen Frequenzen (Hohen) des Kanals.
8. LOW EQ (BASS) - Regelt die tiefen Frequenzen (Bass) des Kanals.
9. FX AUX1 POST - Regelt die Lautstärke des Kanals (Post-EQ), die an den internen Effektprozess der Mixers und an FX SEND gesendet wird. Verwenden 2 können diese Funktion verwenden, um ein
10. KANALPEGEL- Regelt die Lautstärke des Kanals.
11. TAPE-AUSGANG - Sie können ein handelsübliches Stereo-Cinch-Kabel verwenden, um ein externes Aufnahmegerät an diesen Ausgang anzuschreiben. Das Signal, das aus diesen Cinch-Ausgängen gesendet wird, ist mit dem HAUPTAUSGANGS-Signal identisch.
12. FX SEND AUSGANG - Sie können ein 1/4"-TRS-Kabel verwenden, um diesen Ausgang an den Eingang eines externen Verständerkers oder eines aktiven Monitors anzuschreiben, um einen benutzerdefinierten Monitor-Mix für Bühnenmusiker zu erstehen. Sie können diesen Pegel mit dem Regler für FX AUX1 POST einstehen. Um eine externe Effekt-Rack-Einheit oder einen Kompressor etc. mit dem Mixer zu verwenden, können Sie Y-Kabel nutzen, um diesen Ausgang mit dem Eingang Ihr's extenen Geräts zu verbinden. Verbinden Sie anschließlich die Ausgänge des Gerätes mit dem FX RETURN Eingang.
13. FX RETURN EINGANG - Sie können den Ausgang eines externen Gerätes mit einem 1/4"-Mono-Kabel mit diesen Eingang verbinden. Diese Eingänge werden üblicherweise für externe Effektgeräte eingesetzt, können aber auch wie zusätzliche Eingangskanäle für Synthesizer, Drum Machines u. Ä. verwendet werden. Passen Sie den Pegel these Eingangs mit dem Regler FX RET an.
14. FX RET - Regelt die Lautstärke des Signals, das in den FX RETURN EINGANG gesendet und an den HAUPTAUSGANG geleitet wird.
15. MONITORAUSGANG - Verwenden Sie ein handelsübliches 1/4"-Kabel, um diesen Ausgang an Ihr Monitor- oder Verstärkersystem anzuschreiben. Der Pegel für diesen Ausgang wird über den Drehregler für den MONITORPEGEL reguliert.
16. MAIN AUSGänge - Verwenden Sie handelsübliche 1/4 "-Kabel, um diese Ausgänge an ihre Laufsprechen anzuschreiben. Die Lautstärke dieser Ausgänge steuern Sie über den Regler für MASTER LEVEL.
17. KOPFHORERAUSGANG - SchlieBen Sie 1/4" Stereo-Kopfhorer an diesen Ausgang an. Die Lautstärke regeln Sie über MONITOR LEVEL.
18. FX CLIP/MUTE LED - Sobald das Effektprozessor-Signal übersteuert, blinkt die LED. Wenn dies geschieht, verringern Sie den Wert des FX AUX1 POST-Reglers oder des KANALLAUTSTÄRKE-Reglers (LEVEL).
19. EFFEKTWAHLSCHALTER - Wählt den Effekt aus, den der interne Effektprozess der Mixers an die verschiedene Kanäle sendet. jeder Kanal kann entsprechliche Anteile an den Prozessor senden, indem die jeweiligen FX AUX1 POST-Regler justiert werden. Eine Beschreibung der verfügbaren Effekte finden Sie im Abschnitt EffEKTE.
20. EFFEKTE EIN/AUS -Drucken Sie diese Taste, um die Effekte ein- oder auszuschalten.
21. FUSS-SCHALTER - Wenn ein einrastender Fuss-Schalter mit einem 1/4 TRS-Kabel an diese Buchse angeschlossen ist, kann dieser Schalter betätigter werden, um die internen Effektprozessoren aller Kanäle zu umgehen.
22. GRAFISCHER EQUALIZER - Sie können diese Controls verwenden, um den Hauptmix auszugleichen.
23. MONITORPEGEL - Regelt die Lautstärke des MONITORAUSGANGS und der Kopfhörer.
24. GESAMTLAUTSTARKE - Regelt die Lautstarke des HAUPTAUSGANGS.
25. LED-ANZEIGE - Zeigt den Pegel des Hauptmix und des Monitor-Mix an. Reduzieren Sie die Lautstärke, falls die +10 LED-Leuchtanzeigen oft aufleuchten.
26. POWER-LED - Leuchtet, wenn der Mixer eingeschaltet ist.

EFFEKTE

SO HÖREN SIE DIE EFFEKTE EINES KANALS: Verwenden Sie den EFFEKTWAHLSCHALTER, um einen der unten angeführten Effekte auszuwahlen, und drehen Sie anschließend FX AUX1 POST für diesen Kanal auf.

# PRESET BESCHREIBUNG PARAMETER
1	GESANG	Reverb, der einen Raum ohne Verzögerungszeit simuliert.	Abklingzeit: 450 ms Pre-Delay: 0 ms
2	GESANG	Reverb, der einen Raum mit einer kurzen Verzögerungszeit simuliert.	Abklingzeit: 240 ms Pre-Delay: 25 ms
3	GESANG	Reverb, der einen kleinen Raum mit einer kurzen Abklingzeit simuliert.	Abklingzeit: 100 ms Pre-Delay: 114 ms
4	HELLER HALL Reverb,	der einen großen akustischen Raum simuliert.	Abklingzeit: 290 ms Pre-Delay: 23 ms
5	WARMER HALL Reverb,	der die Akustik einer Bühne simuliert.	Abklingzeit: 360 ms Pre-Delay: 45 ms
6	HELLER RAUM	Reverb, der ein Studio mit zahlreichen Erstreflexionen simuliert.	Abklingzeit: 210 ms Pre-Delay: 23 ms
7	WARMER RAUM Reverb,	der einen hellen Studioraum simuliert.	Abklingzeit: 210 ms Pre-Delay: 45 ms
8	PLATE Simuliert einen	hellen Plate-Reverb.	Abklingzeit: 290 ms Pre-Delay: 10 ms
9	STEREO DELA	Reproduziert das Signal nach kurzer Zeit mit einem fängeringen Unterschied zwischen den beiden Stereo-Kanälen.	Verzögerungszeit: 352 ms
10	STEREO DELAY	Reproduziert das Signal nach kurzer Zeit mit einem fängeringen Unterschied zwischen den beiden Stereo-Kanälen.	Verzögerungszeit: 238 ms
11	REVERB+DELAY 1	Delay-Effekt mit Room-Reverb.	Verzögerungszeit: 326 ms Umgekehrte Abklingzeit: 290 ms
12	REVERB+DELAY 2	Delay-Effekt mit Room-Reverb.	Verzögerungszeit: 211 ms Umgekehrte Abklingzeit: 240 ms
13	REVERB+DELAY 3	Delay-Effekt mit Room-Reverb.	Verzögerungszeit: 375 ms Umgekehrte Abklingzeit: 210 ms
14	REVERB+DELAY 4	Delay-Effekt mit Room-Reverb.	Verzögerungszeit: 277 ms Umgekehrte Abklingzeit: 150 ms
15	REVERB+CHORUS	Stereo-Chorus-Effekt mit Room-Reverb.	Chorus-Anteil: 3,67 Hz Umgekehrte Abklingzeit: 290 ms
16	REVERB+CHORUS 2	Stereo-Chorus-Effekt mit Room-Reverb.	Chorus-Anteil: 3,02 Hz Umgekehrte Abklingzeit: 150 ms
