MANUALE UTENTE Mixpack Express ALTO

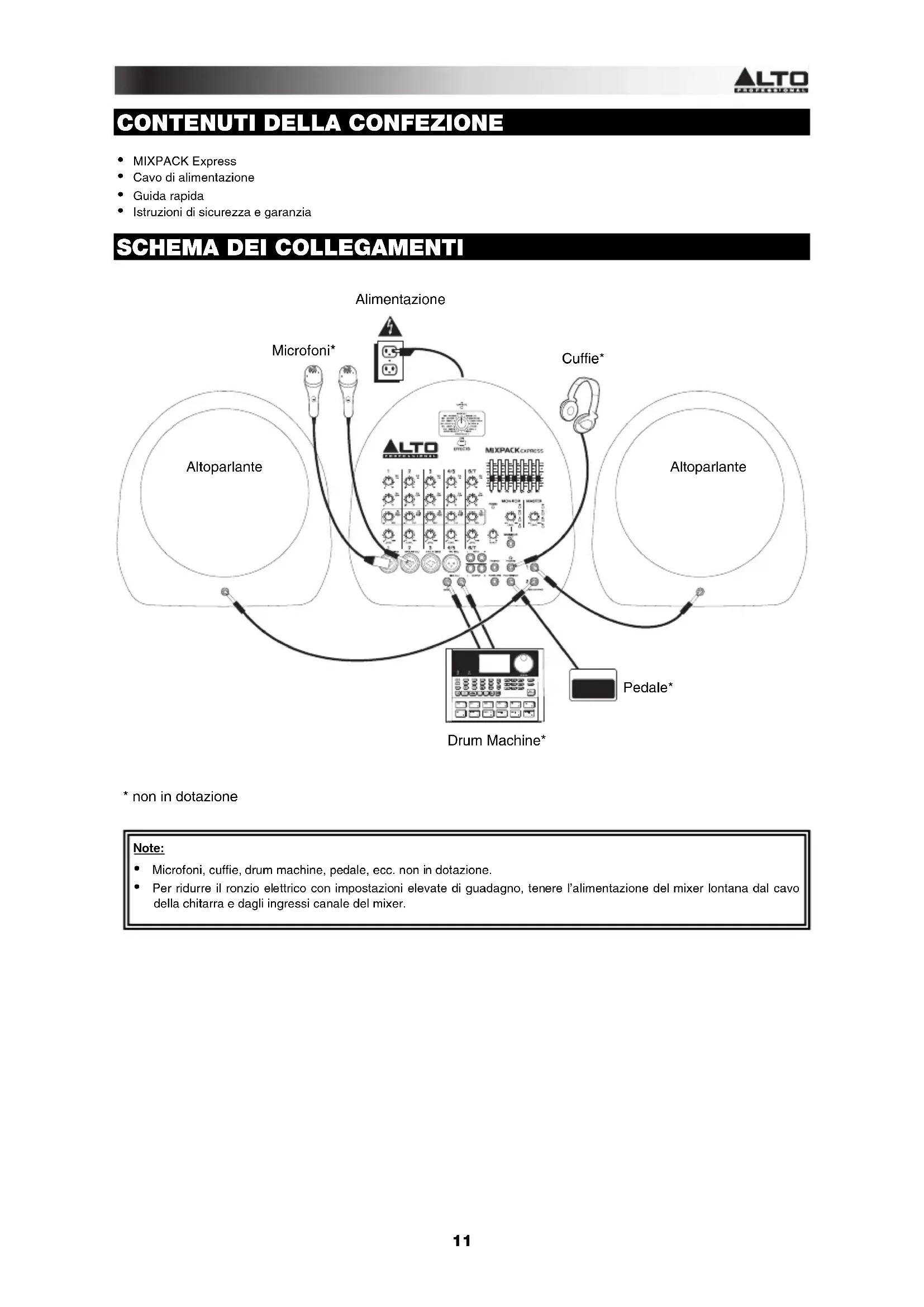

CONTENUTI DELLA CONFEZIONE

MIXPACK Express
Cavo di alimentazione
Guida rapida
- Istruzioni di sicurezza e garanzia

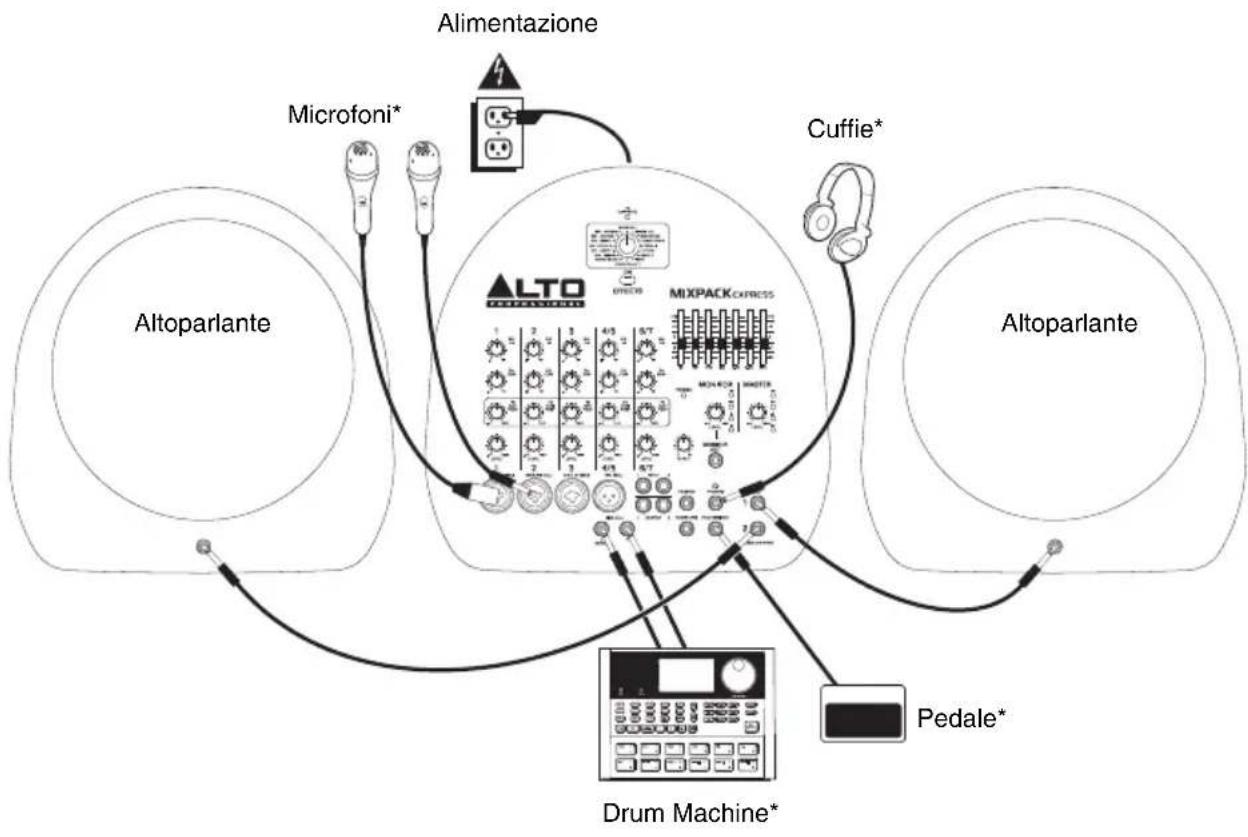

SCHEMA DEI COLLEGAMENTI

• non in dotazione

Note:

• Microfoni, cuffie, drum machine, pedale, ecc. non in dotazione.
  Per ridurre il ronzio elettrico con impostazioni elevate di guadagno, tenere l'alimentazione del mixer lontana dal cavo della chitarra e dagli ingressi canale del mixer.

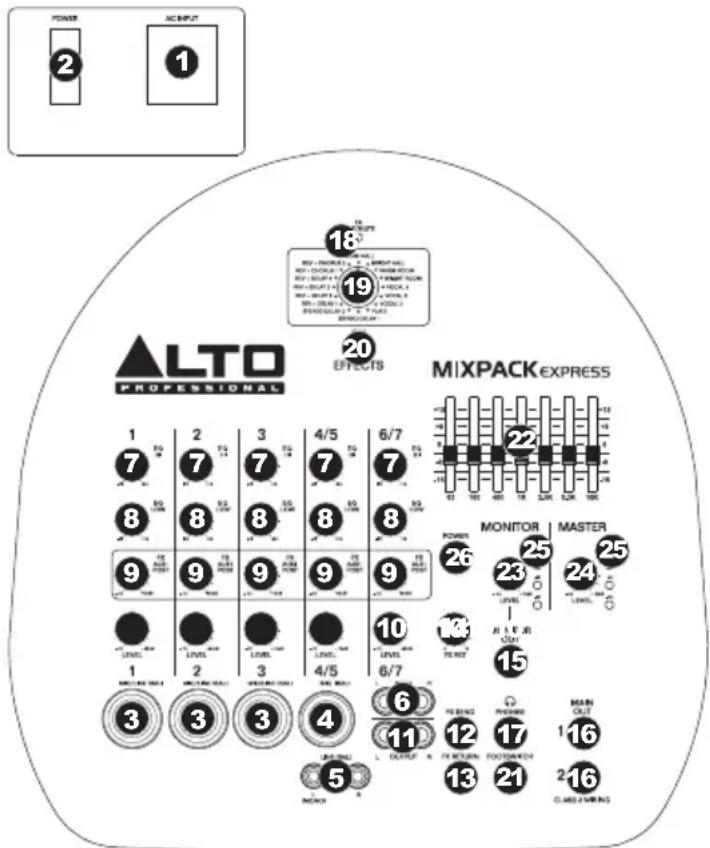

CARATTERISTICHE

1. POWER IN (INGRESSO ALIMENTAZIONE)

• Servirsi del cavo di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare il cavo d'alimentazione innanzitutto nel mixer, quindi ad una presa elettrica.

2. INTERRUPTORE DI ALIMENTAZIONE

(POWER) - Accende e spegne il mixer.
Accendere il mixer dopo aver collegato tutti gli altri dispositivi di ingressso.
Assicurarsi che la manopola MASTER LEVEL sua impostata su "zero" prima di accenderlo.

1. INGRESSO MICROFONO (XLR / 1/4")Collegare un microfono a quosti ingressi servendosi di un cavo XLR o 1 / 4"
2. INGRESSO MICROFONO (XLR) Collegare un microfono a quosti ingressi servendosi di un cavo XLR.
3. INGRESSI DI LINEA (1/4") - Collegare dispositivi a livello di linea a quosti ingressi servendosi di cavi da 1/4".
4. INGRESSO DI LINEA (RCA) - Collegare dispositivi a livello di linea a questi ingressi servendosi di cavi standard stereo RCA.
5. HI EQ (TREBLE) - Regola le frequenza alte (treble) del canale.
6. LOW EQ (BASS) - Regola le frequenza basse (bass) del canale.
7. FX AUX1 POST - Regola il livello del canale audio (post-EO) inviato al

processore di effetti interno del mixer e ad FX SEND. Alzarlo per i canali ai quali si desidera applicare effetti interni. Puo essere utilizzato per applicare effetti ai singoli canali.

1. CHANNEL LEVEL (livello canale) - Regola il livello audio sul canale.
2. USCITA TAPE - Per collegare questa uscita ad un dispositivo di registrazione esterno è possibile utilizzato un cavo standard stereo RCA. Il segnale inviato da queste uscite RCA è lo stesso segnale dell'uscita MAIN OUT.
3. USCITA FX SEND - Si può utilizzare un cavo TRS da 1/4 per collegare questa uscita all'ingresso di un amplificatore esterno o un monitor attivo per creare un mix personalizzato di monitoraggio per i musicisti sul palco. Si può regolare quello livello servendosi della manopola FX AUX1 POST. Per utilizzare un rack effetti esterno, compressore, ecc. con il mixer, è possibile utilizzato un cavo a Y per collegare questa uscita all'ingresso del dispositivo esterno, quando collegare le uscite del dispositivoagli ingressi FX RETURN.
4. INGRESSO AUX RETURN - É possibile collegare le uscite di un dispositivo esterno a quosti ingressii servendosi di cavi mono da 1/4". Solitamente viene'utilizzato per dispositivi di effetti esterni, ma cui sono essere utilizzato come canale di ingressso extra per sintetizzatori, drum machine, ecc. Regolare il volume di quosti ingressii servendosi della manopola FX RET.
5. FX RET - Regola il volume del segnale inviato all'ingresso FX RETURN e convogliato all'uscita MAIN.
6. USCITA MONITOR - Serviri di un cavo standard da 1/4 per collegare questa uscita ad un monitor o ad un sistema di amplificatori. Il livello di但这a uscita è controllato alla manopola MONITOR LEVEL.
7. USCITE MAIN - Servisi di cavi standard da 1/4 per collegare queste uscite ai altoparlanti. Il livello di queste uscite è controllato alla manopola MASTER LEVEL.
8. CUFFIE - Collegate a esta uscita le vosre cuffie da 1/4 . La manopola MONITOR LEVEL controlling il volume.
9. LED FX CLIP/MUTE - II LED lampeggia se il segnale dal processore di effetti interno del mixer salute. Se cià dovesse accadere, abbassare l'impostazione della manopola FX AUX1 POST o della manopola CHANNEL LEVEL.
10. SELETTORE DI EFFETTI - Seleziona gli effetti che il processore di effetti interno del mixer applicerà ai vari canali. Ciacun canale cui iniziare diversi livelli da audio al processore regolando le relative manopole FX AUX1 POST. Si veda la sezione EFFETTI per una spiegazione in meritoagli effetti disponibili.
11. EFFETTI ON / OFF - Premere Anything to silence / riattivare l'audio degli effetti.
12. INTERRUTTORE A PEDALE - Quando un interrottore a pedale è collegato a questo jack servendosi di un cavo TRS da 1/4^n , vuò essere premuto per consentire a tutti i canali di bypassare il processore di effetti interno del mixer.
13. EQUALIZZATORE GRAFICO - É possiblè servirsi di quosti comandi per regolare l'equalizzazione del mix principale.
14. MONITOR LEVEL (volume monitor) - Regola il volume dell'uscita MONITOR e delle cuffie.
15. MASTER LEVEL (volume principale) - Regola il livello del volume dell'USCITA PRINCIPALE.
16. MISURATORI A LED - Mostrano il livello audio del mix principale e del monitor mix. Abbassare il volume se il LED +10 si accende troppo.
17. LED DI ALIMENTAZIONE - Si illumina quando il mixer è acceso.

EFFETI

PER SENTIRE GLI EFFETTI SU UN CANALE: serviri del SELETTORE DI EFFETTI per scegliere uno degli effetti elencati qui di seguito e alzare FX AUX1 POST per quel canale.

# PRESET DESCRIZIONE PARAMETRO
1	VOCE	Riverbero, che simula una sala con un piccolo tempo di delay.	Tempo di decidenza: 450 ms Pre-delay: 0 ms
2	VOCE	Riverbero, che simula una sala con un piccolo tempo di delay.	Tempo di decidenza: 240 ms Pre-delay: 25 ms
3	VOCE	Riverbero, che simula un piccolo spazio, con un leggero tempo di decadenza.	Tempo di decidenza: 100 ms Pre-delay: 114 ms
4	BRIGHT HALL Riverbero	che simula un grande spazio acustico.	Tempo di decidenza: 290 ms Pre-delay: 23 ms
5	WARM HALL Riverbero	che simula l'acustica di un palcoscenico.	Tempo di decidenza: 360 ms Pre-delay: 45 ms
6	BRIGHT ROOM	Riverbero, che simula uno studio con numerousi riflessi anticipati.	Tempo di decidenza: 210 ms Pre-delay: 23 ms
7	WARM ROOM Riverbero	che simula uno studio limpido.	Tempo di decidenza: 210 ms Pre-delay: 45 ms
8	PIATTO Simula il riverbero	di un piatto limpido.	Tempo di decidenza: 290 ms Pre-delay: 10 ms
9	STEREO DELAY	Riproduce il segnale dato un breve periodo di tempo con una lieve differenza tra i due canali stereo.	Periodo di delay: 352 ms
10	STEREO DELAY	Riproduce il segnale dato un breve periodo di tempo con una lieve differenza tra i due canali stereo.	Periodo di delay: 238 ms
11	REVERB+DELAY 1	Effetto delay con riverbero room	Periodo di delay: 326 ms Tempo di decadimento inverso: 290 ms
12	REVERB+DELAY 2	Effetto delay con riverbero room	Periodo di delay: 211 ms Tempo di decadimento inverso: 240 ms
13	REVERB+DELAY 3	Effetto delay con riverbero room	Periodo di delay: 375 ms Tempo di decadimento inverso: 210 ms
14	REVERB+DELAY 4	Effetto delay con riverbero room	Periodo di delay: 277 ms Tempo di decadimento inverso: 150 ms
15	REVERB+CHORUS	Effetto chorus stereo con riverbero room	Frequenza chorus: 3,67 Hz Tempo di decadimento inverso: 290 ms
16	REVERB+CHORUS 2	Effetto chorus stereo con riverbero room	Frequenza chorus: 3.02 Hz Tempo di decadimento inverso: 150 ms
