MANUALE UTENTE Black 18 sub ALTO

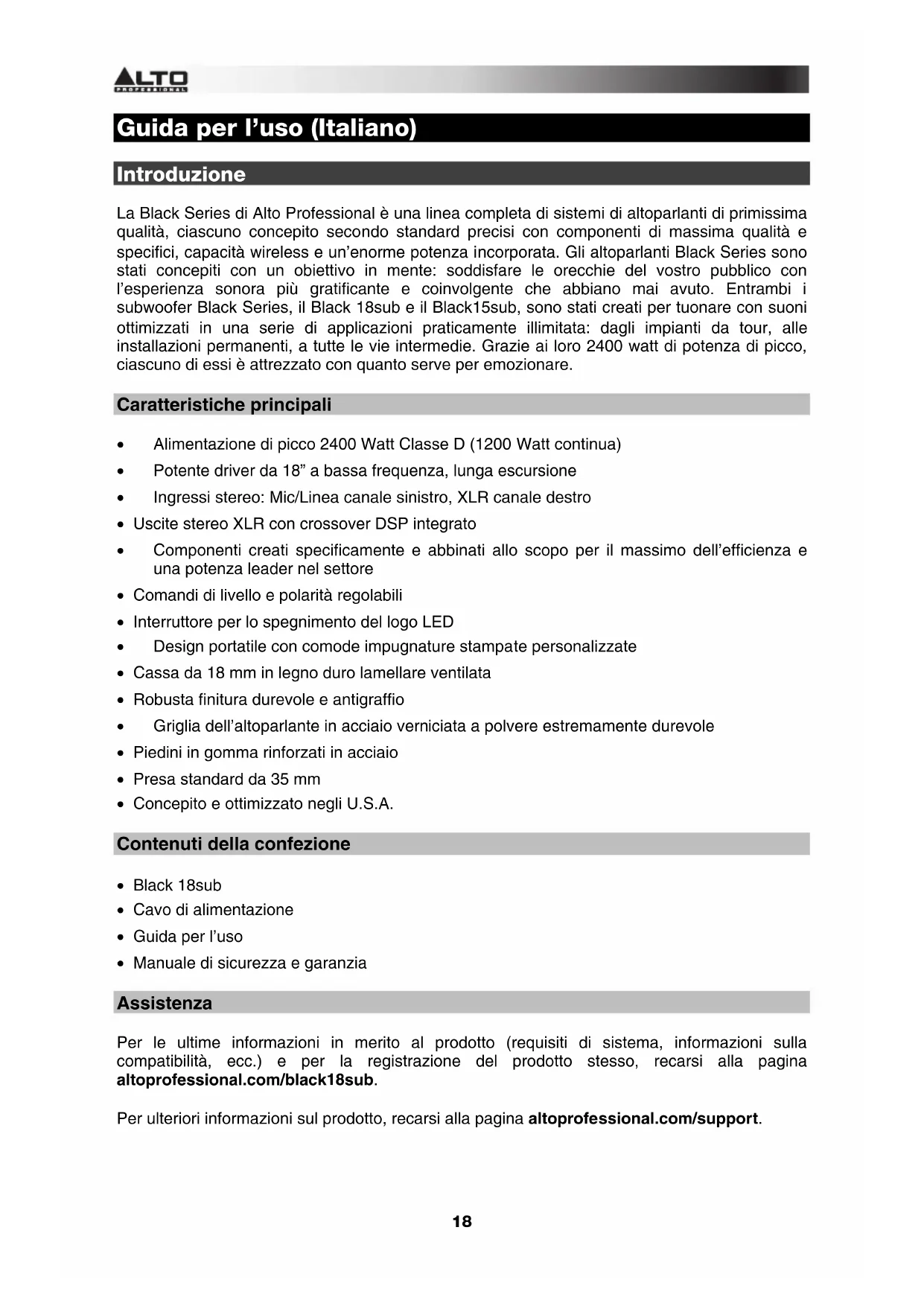

Guida per l’uso (Italiano) Introduzione La Black Series di Alto Professional è una linea completa di sistemi di altoparlanti di primissima qualità, ciascuno concepito secondo standard precisi con componenti di massima qualità e specifici, capacità wireless e un’enorme potenza incorporata. Gli altoparlanti Black Series sono stati concepiti con un obiettivo in mente: soddisfare le orecchie del vostro pubblico con l’esperienza sonora più gratificante e coinvolgente che abbiano mai avuto. Entrambi i subwoofer Black Series, il Black 18sub e il Black15sub, sono stati creati per tuonare con suoni ottimizzati in una serie di applicazioni praticamente illimitata: dagli impianti da tour, alle installazioni permanenti, a tutte le vie intermedie. Grazie ai loro 2400 watt di potenza di picco, ciascuno di essi è attrezzato con quanto serve per emozionare. Caratteristiche principali

• Alimentazione di picco 2400 Watt Classe D (1200 Watt continua)

• Potente driver da 18” a bassa frequenza, lunga escursione

• Ingressi stereo: Mic/Linea canale sinistro, XLR canale destro

• Uscite stereo XLR con crossover DSP integrato

• Componenti creati specificamente e abbinati allo scopo per il massimo dell’efficienza e una potenza leader nel settore

• Comandi di livello e polarità regolabili

• Interruttore per lo spegnimento del logo LED

• Design portatile con comode impugnature stampate personalizzate

• Cassa da 18 mm in legno duro lamellare ventilata

• Robusta finitura durevole e antigraffio

• Griglia dell’altoparlante in acciaio verniciata a polvere estremamente durevole

• Piedini in gomma rinforzati in acciaio

• Presa standard da 35 mm

• Concepito e ottimizzato negli U.S.A. Contenuti della confezione

• Cavo di alimentazione

• Manuale di sicurezza e garanzia Assistenza Per le ultime informazioni in merito al prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto stesso, recarsi alla pagina altoprofessional.com/black18sub. Per ulteriori informazioni sul prodotto, recarsi alla pagina altoprofessional.com/support.19

Importanti precauzioni di sicurezza Nota bene: Alto Professional e inMusic declinano qualsiasi responsabilità per l’uso dei loro prodotti o per l’utilizzo errato delle presenti informazioni a qualsiasi scopo. Alto Professional e inMusic non sono responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia per maggiori informazioni. Installazione

• Installare sempre i subwoofer in conformità con le norme elettriche ed edilizie vigenti.

• Installare il subwoofer in base al suo peso massimo. Verificare le specifiche del palco per assicurarsi che sia in grado di sostenere il peso del subwoofer. Inoltre, rispettare tutte le indicazioni di sicurezza specificate dal produttore.

• Non montare più subwoofer sullo stesso supporto o palo.

• Assicurarsi sempre che il supporto o il palo si trovi su una superficie piana, uniforme e stabile. Inoltre, estendere al massimo le gambe dei supporti a treppiede e assicurarsi che non rappresentino rischio di inciampo.

• Ispezionare il supporto (o il palo o la minuteria ad esso associata) bprima di ciascun utilizzo e non servirsi dell’apparecchio con parti usurate, danneggiate o mancanti.

• Prestare sempre cautela in condizioni ventose all’aperto. Potrebbe essere necessario aggiungere ulteriore peso (ad es. sacchi di sabbia) sulla base del supporto per migliorarne la stabilità. Non fissare striscioni o articoli simili a qualsiasi parte di un sistema di altoparlanti. Questi potrebbero fare da vela e far rovesciare l’impianto.

• A meno di non essere sicuri di essere in grado di sostenere il peso del subwoofer, chiedere aiuto a un’altra persona per sollevarlo sul supporto o sul palo.

• Assicurarsi che i cavi non intralcino gli artisti, lo staff di produzione e il pubblico, in modo che non vi sia il rischio che questi ci inciampino. Livello dell’audio L’esposizione a livelli di rumore estremamente elevati può causare danni permanenti all’udito. L’OSHA americana (Occupational Safety and Health Administration) ha specificato le esposizioni ammissibili a determinati livelli di rumore. Secondo l’OSHA, l’esposizione a elevati livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita dell’udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di dispositivi di protezione dell’udito quando tali attrezzature sono in uso. Ore al giorno SPL (dB) Esempio 8 90 Piccolo concerto 6 92 Treno 4 95 Metropolitana 3 97 Casse da tavolo ad alto volume 2 100 Concerto di musica classica

1.5 102 Macchina ribaditrice

1 105 Fabbrica di macchinari 0,50 110 Aeroporto 0,25 (15 minuti) o meno 115 Concerto Rock20

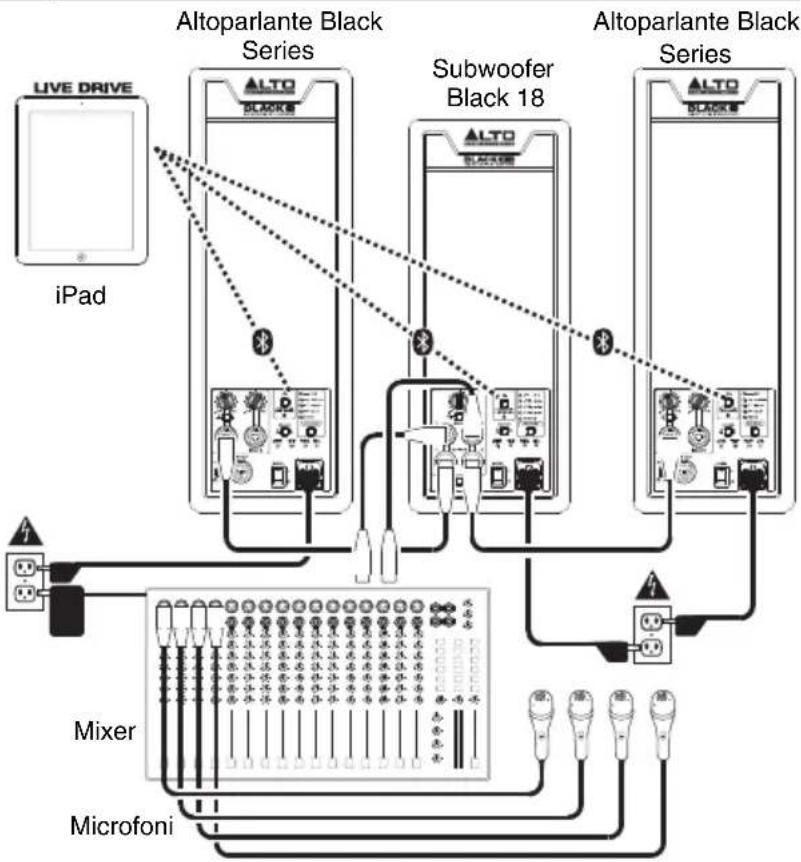

Guida rapida / Schema dei collegamenti Nota bene: solo le voci elencate nel paragrafo Contenuti della confezione di questo manuale sono inclusi con il prodotto. iPad, altoparlanti e subwoofer extra, microfoni, mixer e cavi sono venduti separatamente. L’app Live Drive è disponibile presso l’App Store. Esempio A: 1 subwoofer, 2 altoparlanti

Esempio B: 2 subwoofer, 2 altoparlanti

Microfoni Mixer Microfoni Mixer iPad Collegare le uscite principali del mixer agli ingressi del subwoofer Black Series. Collegare ciascuna delle uscite del subwoofer Black Series a un altoparlante distinto per servirsi del crossover del subwoofer. Collegare ciascuna delle uscite principali del mixer a un ingresso di un subwoofer Black Series. Collegare un’uscita su ciascuno dei subwoofer Black Series a un altoparlante distinto per servirsi dei crossover dei subwoofer. iPad Altoparlante Black Series Altoparlante Black Series Altoparlante Black Series Altoparlante Black Series Subwoofe

Uso dell’App Live Drive I subwoofer Black Series sono inoltre dotati della tecnologia wireless e delle impareggiabili capacità dell’app Live Drive di Alto Professional. Sarà possibile abbinare i livelli, regolare l’EQ e la compressione, effettuare l’allineamento in base al tempo e molto altro. Con il Black Series il controllo attivo del suono è sempre a portata di mano. Utilizzando l’app sull’iPad o l’iPhone, si possono adattare i subwoofer a nuove sedi o affinare le impostazioni a distanza da qualsiasi angolo della stanza. I subwoofer Black Series offrono una potente nuova esperienza, non solo per il vostro pubblico, ma anche per voi, che avete al portata di mano capacità ottimizzate di modulazione audio. Scaricare l’App Per scaricare l’App, basta cercare Live Drive nell’App Store e scaricare l’app di Alto Professional. Collegamento Bluetooth Informazioni in merito alla portata: i subwoofer Black Series sfruttano un’antenna Bluetooth ad ampia portata dal design avanzato, che garantisce portate molto maggiori rispetto ai dispositivi Bluetooth tradizionali. La portata tipica è di circa 30 metri con linea visiva libera. Ciò nonostante, la portata può variare a seconda del dispositivo sorgente utilizzato e delle condizioni dell’ambiente. Per massimizzare la portata:

• Collocare il dispositivo sorgente su una superficie uniforme e assicurarsi che non vi siano ostacoli tra il subwoofer e il dispositivo stesso (ad es. Pareti, mobili, ecc.).

• Spegnere il Wi-Fi del dispositivo sorgente.

• Spegnere qualsiasi dispositivo a 2.4 GHz non necessario presente nelle vicinanze (ad es. altri dispositivi Bluetooth, baby monitor, punti di accesso Wi-Fi, forni a microonde, ecc.).

• Provare a utilizzare un dispositivo Bluetooth sorgente diverso (iPad o iPhone). La forza del segnale Bluetooth varia a seconda del dispositivo. Per collegare l’altoparlante al dispositivo Bluetooth:

1. Procedere come segue su un solo subwoofer: con il subwoofer acceso, premere e

rilasciare il tarto di collegamento Pairing. Il LED di accoppiamento lampeggia.

2. Nella pagina di configurazione del dispositivo Bluetooth, abilitare il Bluetooth e selezionare

Black Series come dispositivo. Quando l’accoppiamento è riuscito, il LED di accoppiamento lampeggia in maniera continua. (Questo procedimento può richiedere fino a 30 secondi.) Importante: se il dispositivo chiede di inserire un codice PIN per essere collegato all’altoparlante, digitare 0000 (quattro zeri).

3. Una volta che il dispositivo è collegato al subwoofer, il subwoofer ricorderà il dispositivo

stesso anche dopo un ciclo di accensione e spegnimento. Se il dispositivo non si ricollega automaticamente, recarsi alla relativa pagina delle impostazioni Bluetooth e selezionare Connect (collega) per ristabilire il collegamento. Per cancellare tutti i collegamenti precedenti, tenere premuto il tasto Pairing per 10 secondi. Il LED lampeggia per confermare che i dati memorizzati relativi agli accoppiamenti sono stati cancellati. È ora possibile effettuare il collegamento a un nuovo dispositivo. Uso del Live Drive Per maggiori informazioni sull’uso del Live Drive, recarsi alla pagina altoprofessional.com/livedrive.22

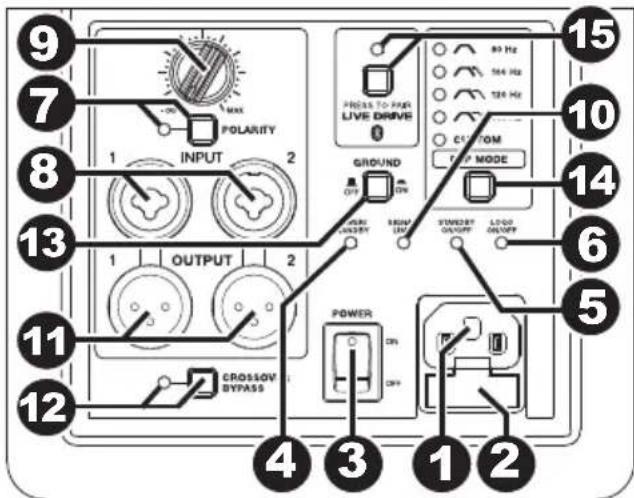

Caratteristiche Pannello posteriore

1. Ingresso di alimentazione: servirsi del cavo di

alimentazione IEC in dotazione per collegare questo ingresso ad una fonte di alimentazione.

2. Fusibile: se il fusibile dell’apparecchio è rotto,

sollevare questa linguetta per sostituirlo. Sostituirlo con un fusibile dal valore nominale adeguato (stampato sotto l’ingresso del cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dal valore nominale errato può danneggiare l’apparecchio e/o il fusibile.

3. Interruttore di alimentazione: servirsi di

questo interruttore per accendere o spegnere il subwoofer.

4. LED Power/Standby: questo LED si illumina

quando il subwoofer è acceso.

5. Interruttore Standby On/Off: in via predefinita,

questo subwoofer ha la modalità Standby abilitata: quando non vengono rilevati segnali audio in ingresso per circa 15 minuti, il subwoofer entra in una condizione di risparmio energetico. Il subwoofer esce dalla modalità di Standby entro 0,5 secondi dall’individuazione di un segnale audio in ingresso. Cambiare l’impostazione di questo interruttore spostandolo su Off per disattivare questa funzione.

6. Interruttore Logo On/Off: premere questo interruttore per accendere o spegnere la luce a livello del logo di

7. Interruttore e LED polarità: premere questo interruttore per commutare le polarità dell’uscita acustica del

subwoofer. In alcuni casi, l’inversione delle polarità può aiutare a ridurre le interferenze nella sovrapposizione delle frequenze tra il subwoofer e l’altoparlante principale. Quando il LED è spento, il subwoofer è impostato sulla polarità positiva predefinita (l’impostazione consigliata quando utilizzato con gli altoparlanti Black Series). Quando il LED si illumina di rosso, la polarità del subwoofer è invertita rispetto a quella predefinita. Importante: quando si utilizzano più subwoofer Black Series, assicurarsi che siano impostati sulla stessa polarità per evitare la cancellazione delle frequenze dei bassi.

8. Ingresso: servirsi di un cavo standard XLR o da 1/4" (6,35 mm) per collegare la fonte audio a questo ingresso.

L’ingresso accetta unicamente sorgenti a livello di linea.

9. Manopola di ingresso Volume: servirsi di questa manopola per impostare il livello dell’audio diretto agli

ingressi. Il Black 18sub è stato concepito per funzionare egregiamente con altoparlanti modello Black 10, Black 12 o Black 15. Per un equilibrio dei bassi ottimale, impostare la manopola di ingresso volume del Black 18sub a ore 12 e impostare le manopole di volume del Black 10, Black 12 o Black 15 alla posizione massima girandole in senso orario. Regolare i comandi del volume come desiderato per affinare ulteriormente il livello dell’audio di ciascun sistema.

10. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio in ingresso

viene individuato. Si illumina di rosso quando il livello del segnale audio è troppo elevato e viene ridotto dinamicamente per proteggere il subwoofer da danni o distorsione. Se questo LED è illuminato di rosso in maniera continua o se l’uscita audio suona eccessivamente distorta, ridurre il volume a livello della sorgente audio collegata o ridurre l’impostazione della manopola del volume di ingresso.

11. Uscite: servirsi di un cavo standard XLR per collegare questa uscita bilanciata all’ingresso di un altoparlante

Black Series. L’audio viene inviato da questa uscita a 0 dB.

12. Interruttore e LED di bypass del Crossover: premere questo interruttore per commutare tra le modalità

Standard e Bypass. Quando il LED è spento, il subwoofer è in modalità Standard (quella predefinita) e il segnale delle uscite XLR è filtrato passa alto per essere inviato a un altoparlante attivo. Quando il LED si illumina di verde, il subwoofer è in modalità di Bypass e il segnale delle uscite XLR sarà non filtrato e attivo (le uscite XLR funzionano effettivamente da connettori di loop in questo caso).

13. Interuttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.

14. Tasto modalità DSP: premere questo tasto per passare da un’impostazione DSP all’altra del crossover passabasso interno del subwoofer, così come illustrato sul pannello posteriore. Il LED vicino all’impostazione si illumina quando selezionato. Per la maggior parte delle applicazioni si consiglia l’uso dell’impostazione da 80 Hz o da 100 Hz; servirsi delle impostazioni da 120 Hz o 140 Hz per aumentare l’impatto medi-bassi.

15. Tasto e LED di accoppiamento (Pairing): premere e rilasciare questo tasto per collegare il subwoofer all’iPad

o all’iPhone. Il LED di accoppiamento (Pairing) si illumina quando il collegamento è stato effettuato. Per maggiori istruzioni, si veda il paragrafo Collegamento Bluetooth.
