Black 18 sub - Système hifi ALTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Subwoofer actif ALTO Black 18, 18 pouces, puissance de 800W RMS, réponse en fréquence de 30 Hz à 200 Hz.
Utilisation	Idéal pour les concerts, événements en plein air et installations fixes, compatible avec des systèmes audio professionnels.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer le boîtier et les grilles, consulter un professionnel pour les réparations internes.
Sécurité	Utiliser des câbles de qualité, éviter l'exposition à l'humidité, ne pas surcharger l'appareil pour prévenir les surchauffes.
Informations générales	Garantie de 2 ans, poids de 30 kg, dimensions 50 x 50 x 60 cm, finition en noir, design robuste.

FOIRE AUX QUESTIONS - Black 18 sub ALTO

Comment connecter le ALTO Black 18 à ma source audio ?

Vous pouvez connecter le ALTO Black 18 à votre source audio via les entrées RCA ou XLR situées à l'arrière de l'appareil. Assurez-vous de sélectionner le bon type de connexion en fonction de votre équipement.

Pourquoi le son est-il distordu lorsque je monte le volume ?

La distorsion du son peut être causée par un volume trop élevé sur votre source audio. Essayez de réduire le volume de votre source tout en augmentant le volume du ALTO Black 18 pour éviter la distorsion.

Le subwoofer ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler le niveau de basses du ALTO Black 18 ?

Le niveau de basses peut être ajusté à l'aide du bouton de réglage des basses situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter les basses et dans le sens inverse pour les diminuer.

Puis-je utiliser le ALTO Black 18 avec un système audio sans fil ?

Le ALTO Black 18 n'est pas équipé de fonctionnalités sans fil. Vous devez le connecter à votre système audio via des câbles pour l'utiliser.

Quel est le poids du ALTO Black 18 ?

Le ALTO Black 18 pèse environ 18 kg, ce qui le rend relativement portable tout en offrant un son puissant.

Comment nettoyer le ALTO Black 18 ?

Pour nettoyer le ALTO Black 18, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la surface.

Le subwoofer chauffe-t-il pendant une utilisation prolongée ?

Il est normal que le ALTO Black 18 chauffe légèrement pendant une utilisation prolongée. Assurez-vous qu'il est placé dans un endroit bien ventilé pour éviter une surchauffe.

Comment régler la fréquence de coupure du subwoofer ?

La fréquence de coupure peut être réglée à l'aide du potentiomètre de fréquence de coupure situé à l'arrière de l'appareil. Ajustez-le en fonction de vos préférences d'écoute et des caractéristiques de votre système audio.

Le ALTO Black 18 est-il compatible avec des amplificateurs externes ?

Oui, le ALTO Black 18 peut être utilisé avec des amplificateurs externes. Assurez-vous de respecter les spécifications de puissance recommandées pour éviter des dommages.

MODE D'EMPLOI Black 18 sub ALTO

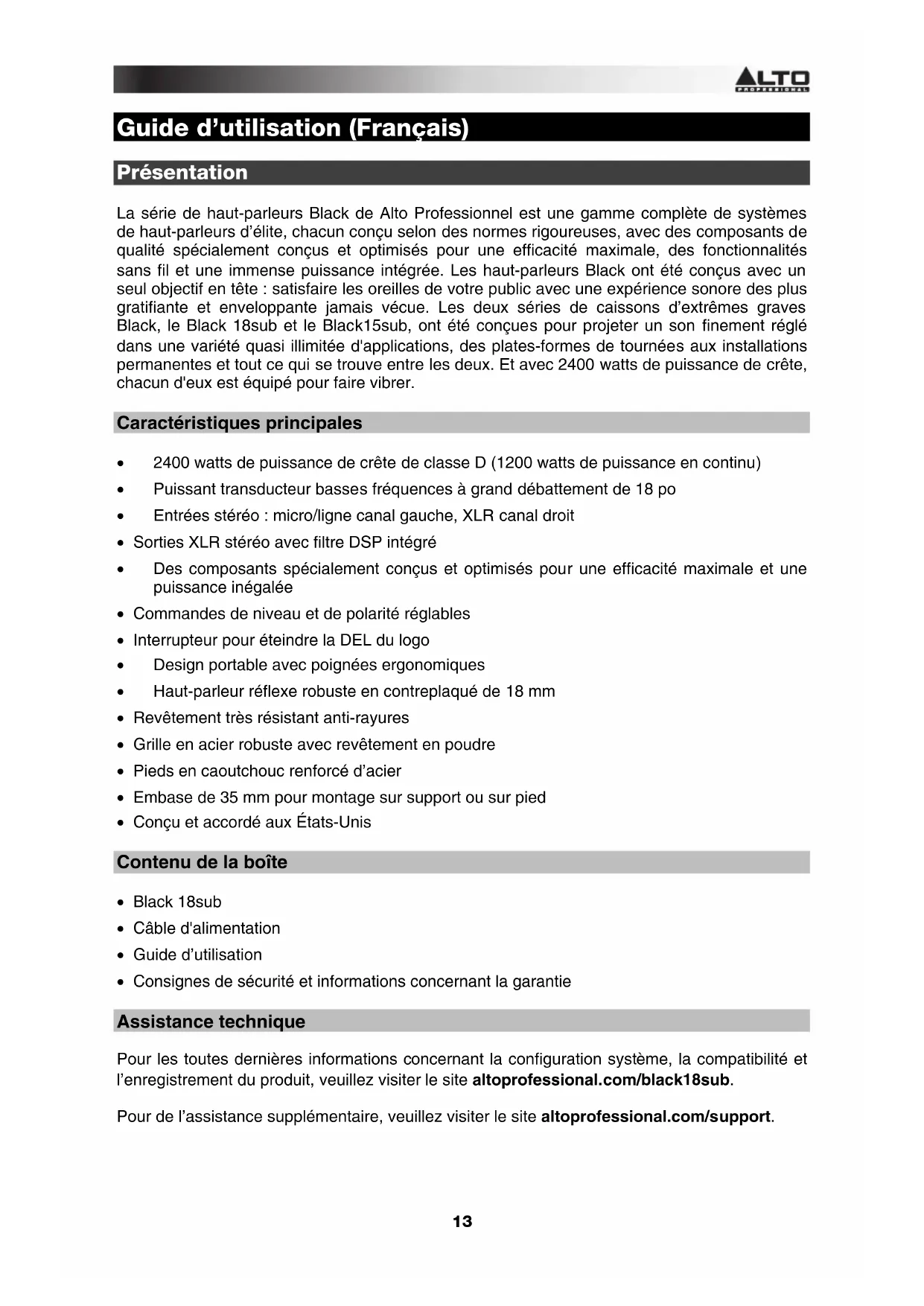

Guide d’utilisation (Français) Présentation La série de haut-parleurs Black de Alto Professionnel est une gamme complète de systèmes de haut-parleurs d’élite, chacun conçu selon des normes rigoureuses, avec des composants de qualité spécialement conçus et optimisés pour une efficacité maximale, des fonctionnalités sans fil et une immense puissance intégrée. Les haut-parleurs Black ont été conçus avec un seul objectif en tête : satisfaire les oreilles de votre public avec une expérience sonore des plus gratifiante et enveloppante jamais vécue. Les deux séries de caissons d’extrêmes graves Black, le Black 18sub et le Black15sub, ont été conçues pour projeter un son finement réglé dans une variété quasi illimitée d'applications, des plates-formes de tournées aux installations permanentes et tout ce qui se trouve entre les deux. Et avec 2400 watts de puissance de crête, chacun d'eux est équipé pour faire vibrer. Caractéristiques principales

• 2400 watts de puissance de crête de classe D (1200 watts de puissance en continu)

• Puissant transducteur basses fréquences à grand débattement de 18 po

• Entrées stéréo : micro/ligne canal gauche, XLR canal droit

• Sorties XLR stéréo avec filtre DSP intégré

• Des composants spécialement conçus et optimisés pour une efficacité maximale et une puissance inégalée

• Commandes de niveau et de polarité réglables

• Interrupteur pour éteindre la DEL du logo

• Design portable avec poignées ergonomiques

• Haut-parleur réflexe robuste en contreplaqué de 18 mm

• Revêtement très résistant anti-rayures

• Grille en acier robuste avec revêtement en poudre

• Pieds en caoutchouc renforcé d’acier

• Embase de 35 mm pour montage sur support ou sur pied

• Conçu et accordé aux États-Unis Contenu de la boîte

• Câble d'alimentation

• Consignes de sécurité et informations concernant la garantie Assistance technique Pour les toutes dernières informations concernant la configuration système, la compatibilité et l’enregistrement du produit, veuillez visiter le site altoprofessional.com/black18sub. Pour de l’assistance supplémentaire, veuillez visiter le site altoprofessional.com/support.14

Consignes de sécurité importantes Veuillez noter : Alto Professionnal et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto professionnel et inMusique ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus. Installation

• Toujours installer les caissons d’extrêmes graves conformément aux codes de l'électricité et du bâtiment en vigueur.

• Installer le caisson d’extrêmes graves en tenant compte de son poids maximal. Vérifier les spécifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du caisson d’extrêmes graves. Observer toutes les consignes de sécurité spécifiées par le fabricant.

• Ne pas monter plusieurs caissons d’extrêmes graves sur le même support ou le même pied.

• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu’ils ne présentent pas un risque de trébuchement.

• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l’équipement avec des pièces usées, endommagées ou manquantes.

• Faire preuve de prudence lorsqu'utilisé à l’extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d’améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.

• À moins d’être certain de pouvoir gérer le poids du caisson d’extrêmes graves, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.

• Toujours s'assurer que les câbles sont tenus éloignés des artistes, de l’équipe de production et du public afin qu'ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support. Niveau sonore L'exposition aux niveaux extrêmement élevés de bruit peut causer une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l’utilisation d’équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction. Heures par jour NPA (dB) Exemple 8 90 Petite salle de spectacle 6 92 Train 4 95 Rame de métro 3 97 Moniteurs de table à niveaux élevés 2 100 Concert de musique classique

1 105 Usine de fabrication .50 110 Aéroport moins de .25 115 Concert rock15

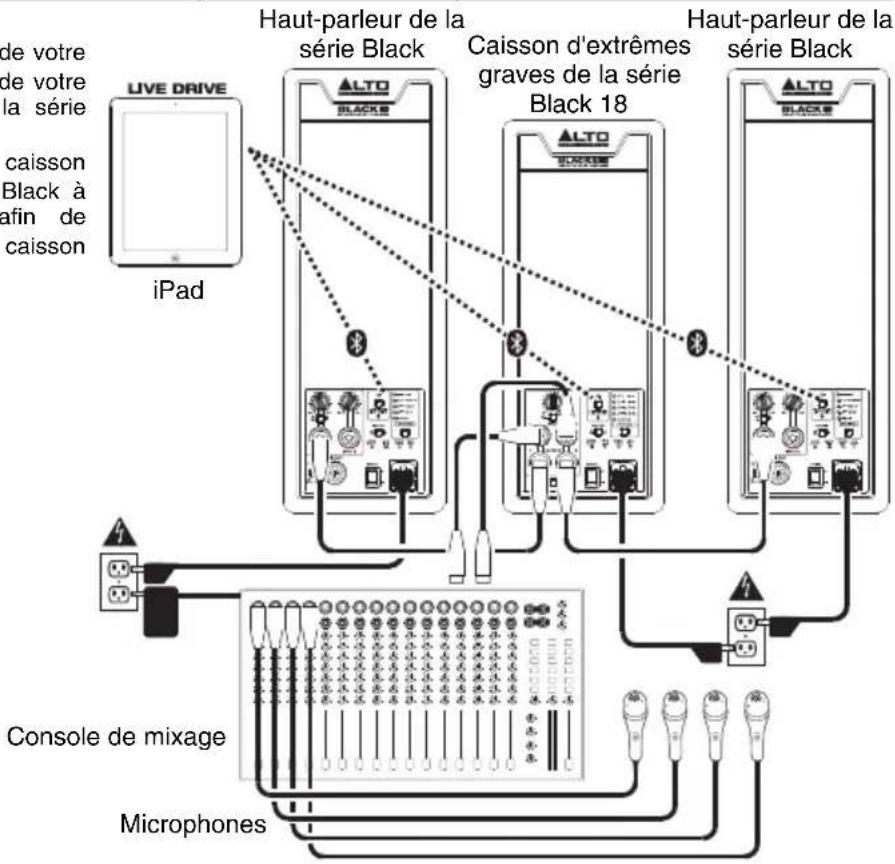

Démarrage rapide/Schéma de connexion Remarque : Seuls les éléments répertoriés dans la section Contenu de la boîte de ce guide sont inclus avec ce produit. iPad, haut-parleurs et caissons d'extrêmes graves supplémentaires, microphones, console de mixage et câbles sont vendus séparément. L’application Live Drive est offerte sur l’App Store. Exemple A : 1 caisson d’extrêmes graves et 2 haut-parleurs

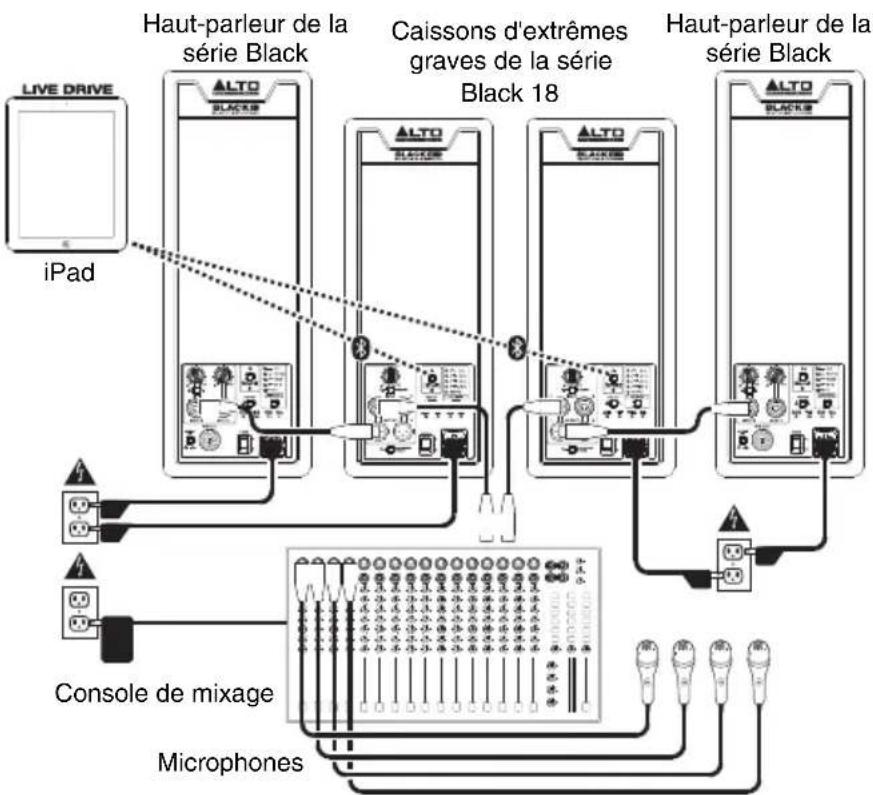

Exemple B : 2 caissons d’extrêmes graves et 2 haut-parleurs

Microphones Console de mixage Microphones Console de mixage iPad Branchez les sorties principales de votre console de mixage aux entrées de votre caisson d’extrêmes graves de la série Black. Branchez les sorties de votre caisson d’extrêmes graves de la série Black à des haut-parleurs différents afin de profiter du crossover du caisson d’extrêmes graves. Branchez les sorties principales de votre console de mixage aux entrées du caisson d’extrêmes graves de la série Black. Branchez les sorties de votre caisson d’extrêmes graves de la série Black à des haut-parleurs différents afin de profiter du crossover du caisson d’extrêmes graves. iPad Haut-parleur de la série Black Haut-parleur de la série Black Caissons d'extrêmes graves de la série Black 18 Caisson d'extrêmes graves de la série Black 18 Haut-parleur de la série Black Haut-parleur de la série Black16

Utilisation de l'application Live Drive Les caissons d'extrêmes graves de la série Black sont également équipés de la technologie sans fil et des capacités inégalées de l’application Live Drive de Alto Professional. Vous serez en mesure de contrôler les niveaux dynamiques, l'égalisation, l’alignement temporel, la compression et bien plus encore. La série Black vous offre le contrôle de l’audio actif en direct au bout des doigts. En utilisant l'application sur votre iPad ou votre iPhone, vous pouvez adapter les caissons d'extrêmes graves pour de nouveaux lieux ou réglez les paramètres à distance depuis n'importe quel coin de la pièce. Les caissons d'extrêmes graves de la série Black offrent une puissante nouvelle expérience, non seulement pour votre public, mais également pour vous, car vous bénéficiez de fonctions de façonnage du son simplifiées à portée de main. Téléchargement de l’application Pour télécharger l’application, faites une recherche sur l'App Store pour Live Drive, puis téléchargez l’application Live Drive de Alto Professional. Jumelage Bluetooth La portée : La série de caissons d'extrêmes graves Black utilise une conception d'antenne Bluetooth évoluée de longue portée, permettant des portées beaucoup plus grandes que les appareils Bluetooth traditionnels. La portée du signal typique est d’environ 30 mètres (100 pieds) sans obstruction. Toutefois, la portée peut varier selon votre appareil source et l'environnement. Pour maximiser la portée :

• Placez l'appareil source sur une surface plane et assurez-vous qu'il n'y a aucun obstacle entre le caisson d'extrêmes graves et votre appareil (p. ex., murs, meubles, etc.).

• Désactivez la fonction Wi-Fi de votre appareil source.

• Désactivez les appareils 2,4 GHz inutiles qui se trouvent à proximité (p. ex., autres appareils Bluetooth, moniteurs pour bébés, points d'accès Wi-Fi, micro-ondes, etc.).

• Essayez d'utiliser un autre appareil source Bluetooth (iPad ou iPhone). L’intensité du signal Bluetooth varie selon l’appareil. Pour jumeler le haut-parleur à votre appareil Bluetooth :

1. Effectuez ceci sur un seul caisson d’extrêmes graves : Avec le caisson d’extrêmes graves

sous tension, appuyez et relâchez sa touche de jumelage. La DEL de jumelage clignotera.

2. De la page des paramètres de votre appareil Bluetooth, activez la fonction Bluetooth et

sélectionnez Black Series comme appareil. Lorsque le jumelage est réussi, la DEL de jumelage demeura allumée. (Ce processus peut prendre jusqu'à 30 secondes.) Important : Si votre appareil vous demande d’entrer un NIP pour le jumeler au haut- parleur, entrez « 0000 » (quatre zéros).

3. Une fois que votre appareil est jumelé au caisson d’extrêmes graves, ce dernier

reconnaîtra l’appareil même après sa mise hors tension. Pour rétablir la connexion si elle ne s'est pas faite automatiquement, vous devez accéder à la page des réglages Bluetooth de votre appareil et sélectionner « Connexion ». Pour supprimer tous les réglages de jumelage, maintenez la touche de jumelage enfoncée pendant 10 secondes. La DEL clignotera pour confirmer que les réglages de jumelage ont été supprimés. Vous pouvez maintenant jumeler un nouvel appareil. Fonctionnement de Live Drive Pour plus d'informations sur l'utilisation de Live Drive, veuillez visiter le site altoprofessional.com/livedrive.17

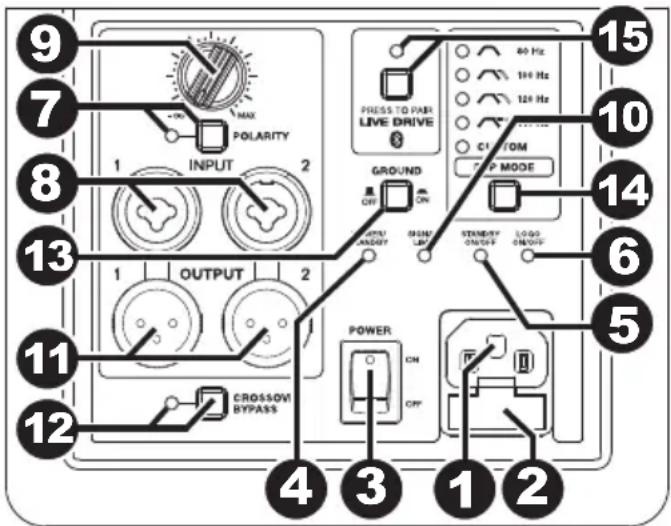

Caractéristiques Panneau arrière

1. Entrée d'alimentation : Branchez le câble

d’alimentation CEI inclus à cette entrée et branchez l’autre extrémité à une source d’alimentation électrique.

2. Fusible : Si le fusible de l’appareil est

endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l’entrée d’alimentation de l’appareil). L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le fusible.

3. Interrupteur d'alimentation : Utilisez cet

interrupteur pour mettre le caisson d’extrêmes graves sous tension.

4. DEL d’alimentation/de veille : Cette DEL

s'allume lorsque le caisson d’extrêmes graves est sous tension.

5. Mode veille : Par défaut, le mode veille ce caisson d’extrêmes graves est activé : Lorsqu’aucun signal audio

entrant n'est détecté pendant environ 15 minutes, le caisson d’extrêmes graves passe en mode d’économie d’énergie. Le caisson d’extrêmes graves met fin au mode veille 0,5 seconde suivant la détection d'un signal audio entrant. Changez le réglage de cet interrupteur encastré sur la position Off pour désactiver cette fonctionnalité.

6. Éclairage du logo : Appuyez sur cette touche pour allumer ou éteindre la DEL du logo Alto Professionnel.

7. Commutateur et DEL de polarité : Appuyer sur ce commutateur pour inverser la polarité de la sortie

acoustique du caisson d’extrêmes graves. Dans certains cas, inverser la polarité peut aider à réduire toute interférence dans la fréquence de chevauchement entre le caisson d’extrêmes graves et le haut-parleur principal. Lorsque la DEL est éteinte, le caisson d’extrêmes graves est réglé sur la polarité positive par défaut (le paramètre recommandé lorsqu'il est utilisé avec des haut-parleurs de la série Black). Lorsque la DEL est rouge, la polarité du caisson d’extrêmes graves est inversée. Important : Lorsque vous utilisez plusieurs caissons d’extrêmes graves de la série Black, assurez-vous qu'ils sont sur la même polarité afin d’éviter l'annulation des basses fréquences.

8. Entrées : Utilisez un câble XLR ou de ¼ po (6,35 mm) pour brancher une source audio à cette entrée. Cette

entrée prend en charge uniquement les sources de niveau ligne.

9. Bouton du volume d’entrée : Utilisez ce bouton pour définir le niveau de l'audio entrant dans l’entrée

correspondante. Le 18sub Black est conçu pour fonctionner de manière transparente avec les modèles de haut-parleur Black 10, Black 12 et Black 15. Pour obtenir un équilibre optimal des basses fréquences, réglez le bouton de volume d'entrée du 18sub Black à 12 heures et réglez les boutons de volume des Black 10, Black 12 ou Black 15 à leur réglage maximum. Ajustez les commandes de volume au besoin afin d'affiner davantage le niveau audio de chaque système.

10. DEL du signal/d’écrêtement : Cette DEL devient verte lorsqu'un signal audio entrant est détecté. Elle devient

rouge lorsque le niveau du signal est trop élevé et est réduit dynamiquement afin de protéger le caisson d’extrêmes graves contre les dommages ou la distorsion. Si la DEL demeure rouge, ou si l'audio est extrêmement déformé, réduisez alors le volume de votre source audio ou le niveau du volume d'entrée du bouton Input Volume.

11. Sorties : Utilisez un câble XLR pour brancher cette sortie symétrique à l’entrée d’un second haut-parleur de la

série Black. Le signal audio transmis par cette sortie est de 0 dB.

12. Sélecteur et DEL de dérivation : Appuyer sur ce commutateur pour basculer entre le mode normal (Standard)

et le mode de dérivation (Bypass). Lorsque la DEL est éteinte, le caisson d’extrêmes graves est en mode Standard (par défaut) et le signal des sorties XLR est passé dans un filtre passe-haut afin d’être envoyé à un haut-parleur pleine gamme. Lorsque la DEL est verte, le caisson d’extrêmes graves est en mode Bypass et le signal des sorties XLR est non filtré et pleine gamme (les sorties XLR fonctionnent comme de simples connecteurs de transmission).

13. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.

14. DSP Mode : Appuyez sur cette touche pour faire défiler les paramètres du filtre passe-bas du DSP interne du

caisson d'extrêmes graves, comme indiqué sur le panneau arrière. La DEL à côté du paramètre s'allume lorsque sélectionné. Pour la plupart des applications, nous vous recommandons d'utiliser le réglage 80 Hz

100 Hz; utilisez le réglage 120 Hz ou 140 Hz pour accroître l'impact des moyennes fréquences.

15. Touche et DEL de jumelage : Appuyez et relâchez cette touche pour jumeler le caisson d’extrêmes graves à

votre iPad ou votre iPhone. La DEL de jumelage s'allume lorsque le jumelage est réussi. Reportez-vous à la section Jumelage Bluetooth pour obtenir des instructions.
