Black 18 sub - Sistema hi-fi ALTO - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Black 18 sub ALTO en formato PDF.
| Tipo de producto | Subwoofer activo (cajón de graves activo) |
| Marca | ALTO |
| Modelo | Black 18 sub |
| Potencia pico | 2400 W |
| Potencia continua | 1200 W |
| Amplificación | Clase D |
| Transductor | 18 pulgadas (457 mm) de gran excursión |
| Entradas de audio | 2 x XLR / Jack de 6,35 mm (L/R) |
| Salidas de audio | 2 x XLR estéreo con filtro paso alto |
| Filtro paso bajo integrado | 80 Hz, 100 Hz, 120 Hz, 140 Hz, Personalizado |
| Bluetooth | Sí, alcance de hasta 30 m (100 pies) |
| Aplicación de control | Live Drive (iOS) |
| Alimentación | 110-240 V, 50/60 Hz (cable IEC incluido) |
| Consumo eléctrico | 1200 W continuos |
| Fusible | Reemplazable (calibre indicado en el dispositivo) |
| Material de la caja | Contrachapado de 18 mm con recubrimiento antiarañazos |
| Rejilla de protección | Acero con recubrimiento en polvo |
| Asas | Ergonómicas para el transporte |
| Montaje | Base de 35 mm para trípode o soporte |
| Patas | Caucho reforzado con acero |
| Mantenimiento y limpieza | Limpiar con un paño seco. No usar disolventes. |
| Seguridad | Usar de acuerdo con los códigos eléctricos. No exponer al agua. |
Preguntas frecuentes - Black 18 sub ALTO
Preguntas de los usuarios sobre Black 18 sub ALTO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sistema hi-fi en formato PDF gratis! Encuentra tus instrucciones Black 18 sub - ALTO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Black 18 sub de la marca ALTO.
MANUAL DE USUARIO Black 18 sub ALTO

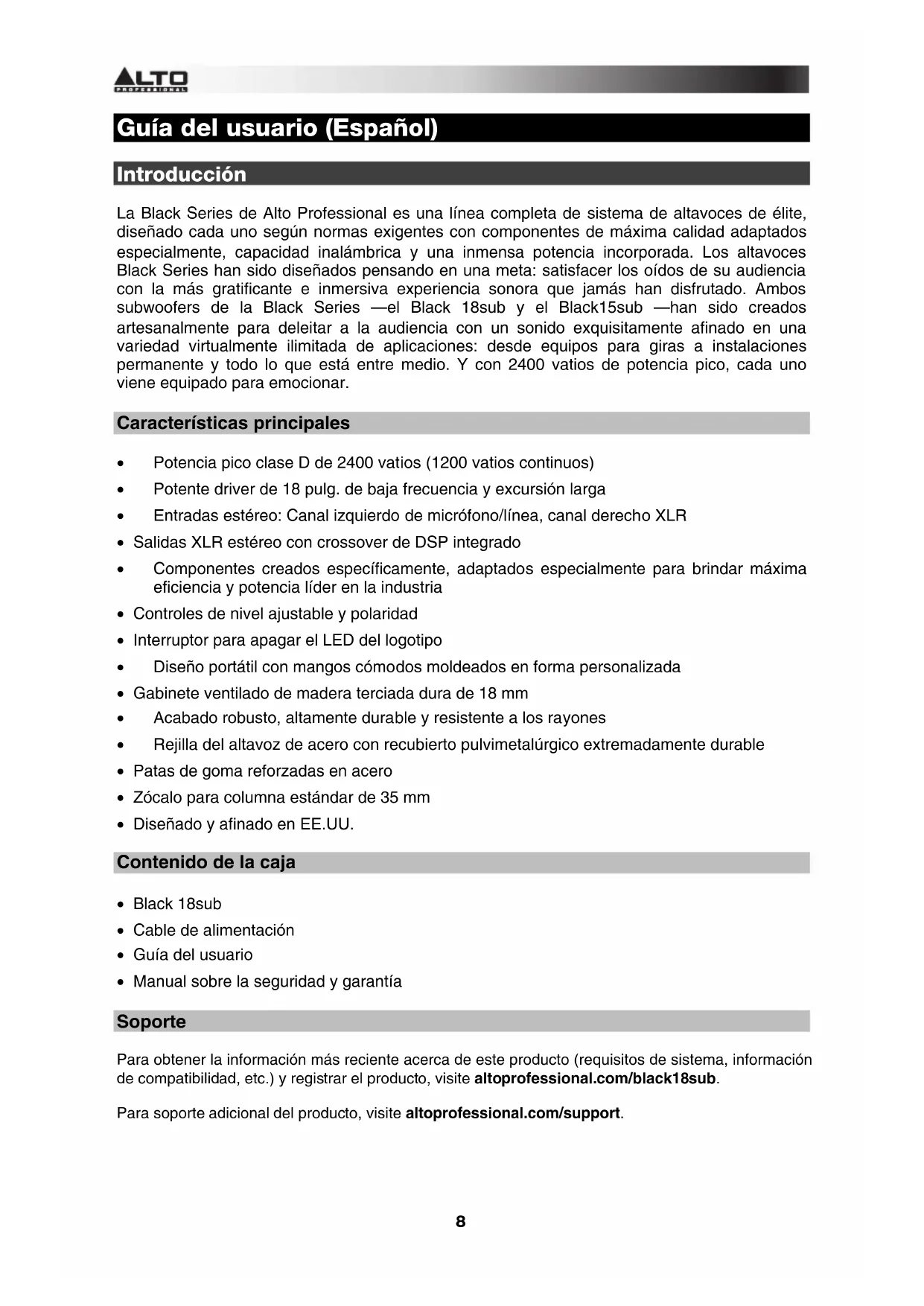

Guía del usuario (Español)
Introducción
La Black Series de Alto Professional es una línea completa de sistema de altavoces de élite, diseñado cada uno según normas exigentes con componentes de máxima calidad adaptados especialmente, capacidad inalámbrica y una inmensa potencia incorporada. Los altavoces Black Series han sido diseñados pensando en una meta: satisfacer los oídos de su audiencia con la más gratificante e inmersiva experiencia sonora que jamás han disfrutado. Ambos subwoofers de la Black Series —el Black 18sub y el Black15sub —han sido creados artesanalmente para deleitar a la audiencia con un sonido exquisitamente afinado en una variedad virtualmente ilimitada de aplicaciones: desde equipos para giras a instalaciones permanente y todo lo que está entre medio. Y con 2400 vatios de potencia pico, cada uno viene equipado para emocionar.
Características principales
• Potencia pico clase D de 2400 vatios (1200 vatios continuos)
- Potente driver de 18 pulg. de baja frecuencia y excursión larga
- Entradas estéreo: Canal izquierdo de micrófono/línea, canal derecho XLR
- Salidas XLR estéreo con crossover de DSP integrado
- Componentes creados específicamente, adaptados especialmente para brindar máxima eficiencia y potencia líder en la industria
- Controles de nivel ajustable y polaridad
- Interruptor para apagar el LED del logotipo
- Diseño portátil con mangos cómodos moldeados en forma personalizada
- Gabinete ventilado de madera terciada dura de 18 mm
- Acabado robusto, altamente durable y resistente a los rayones
- Rejilla del altavoz de acero con recubierto pulvimetalúrgico extremadamente durable
- Patas de goma reforzadas en acero
- Zócalo para columna estándar de 35 mm
- Diseñado y afinado en EE.UU.
Contenido de la caja
- Black 18sub
- Cable de alimentación
- Guía del usuario
- Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (requisitos de sistema, información de compatibilidad, etc.) y registrar el producto, visite altoprofessional.com/black18sub.
Para soporte adicional del producto, visite altoprofessional.com/support.
Precauciones importantes para la seguridad
Para tener en cuenta: Alto Professional e inMusic no son responsables del uso de sus productos o el mal uso de esta información para cualquier propósito. Alto Professional e inMusic no son responsables del mal uso de sus productos causados por la omisión del cumplimiento de los procedimientos de inspección y mantenimiento. Para más información, consulte también el manual de seguridad y garantía incluido.
Instalación
- Instale siempre los subwoofers de acuerdo con los códigos de electricidad y construcción aplicables.
- Instale el subwoofer de acuerdo a su peso máximo. Compruebe las especificaciones de su soporte o columna para asegurarse de que pueda soportar el peso del subwoofer. Asimismo, observe todas las precauciones para la seguridad especificadas por el fabricante.
- No monte varios subwoofers en el mismo soporte o columna.
- Verifique siempre que el soporte o columna esté sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo trípode y asegúrese de que las patas no representen un riesgo de tropiezo.
- Inspeccione el soporte (o columna y elementos de fijación asociados) antes de cada uso y no utilice equipos con piezas desgastadas, dañadas o faltantes.
- Tenga siempre cuidado en condiciones de viento a la intemperie. Es posible que deba colocar peso adicional (como bolsas de arena) en la base del soporte para mejorar la estabilidad. No fije pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden funcionar como velas y hacer volcar el sistema.
- Salvo que tenga confianza de que puede manejar el peso del subwoofer, solicite a otra persona que le ayude a levantarlo para colocarlo en el soporte o columna.
- Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de producción y audiencia, de modo que no tropiecen con ellos.
Nivel de sonido
La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones auditivas mientras dichos equipos están en funcionamiento.
| Horas diarias SPL (dB) Ejemplo | ||
| 8 90 Música de | bajo volumen | |
| 6 | 92 | Tren |
| 4 | 95 | Tren subterráneo |
| 3 97 Monitores | de escritorio | de alto nivel |
| 2 100 Concierto | de música clásica | |
| 1.5 | 102 | Remachadora |
| 1 | 105 | Máquina fabril |
| .50 | 110 | Aeropuerto |
| 0.25 o menos 11 | 5 Concierto de rock | |
Diagrama de inicio y conexión rápida
Nota: Solo se incluyen con este producto los elementos enumerados en la sección Contenido de la caja de este manual. El iPad, los altavoces y subwoofers extra, micrófonos, mezclador y cables se venden por separado. La aplicación Live Drive está disponible en App Store.

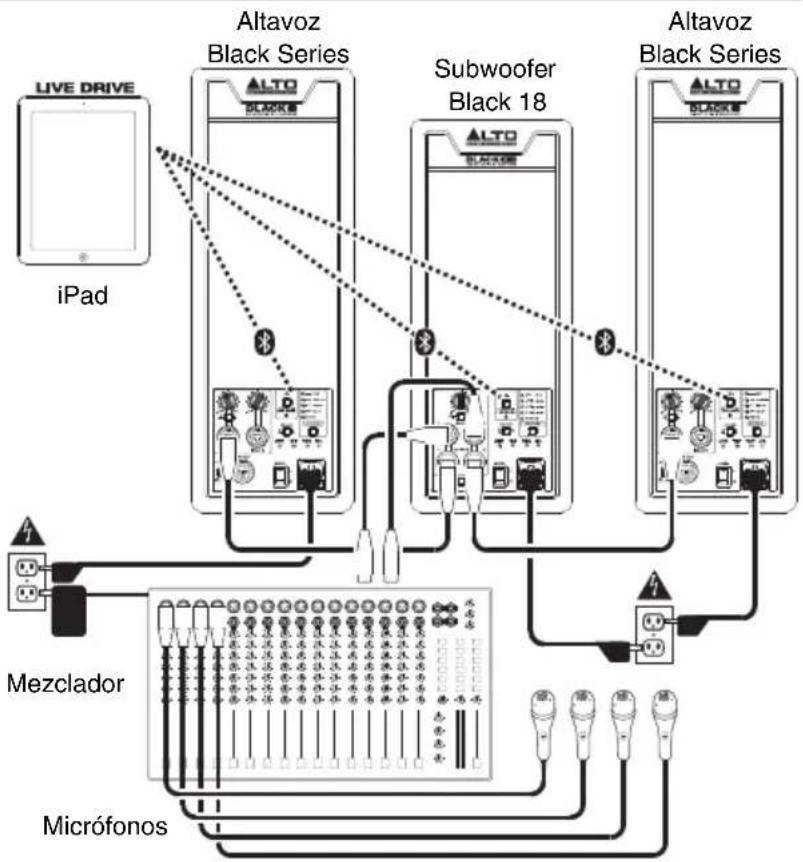

Ejemplo A: 1 subwoofer y 2 altavoces
Conecte las salidas principales de su mezclador a las entradas de sus subwoofers Black Series.
Conecte cada una de las salidas de los subwoofers Black Series a un altavoz por separado para aprovechar el crossover del subwoofer.
Ejemplo B: 2 subwoofers y 2 altavoces
Conecte cada una de las salidas principales de su mezclador a una entrada de un subwoofer Black Series.
Conecte una salida de cada uno de sus subwoofers Black Series a un altavoz por separado para aprovechar el crossover del subwoofer.
Cómo usar la aplicación Live Drive
Los subwoofers Black Series vienen equipados también con tecnología inalámbrica y las inigualables capacidades de la aplicación Live Drive de Alto Professional. Puede adaptar niveles, ajustar la ecualización y compresión, alinear el tiempo y más. La Black Series pone el control de sonido activo en vivo al alcance de sus manos. Usando la aplicación en su iPad o iPhone, puede adaptar los subwoofers a nuevos lugares o pellizar los ajustes en forma remota desde cualquier rincón de la sala. Los subwoofers Black Series ofrecen una poderosa experiencia nueva, no solo para sus audiencias sino también para usted mismo —obtiene capacidades ágiles de conformación de sonido al alcance de su mano.
Cómo descargar la aplicación
Para descargar la aplicación, busque simplemente Live Drive en la App Store y descargue la aplicación Live Drive de Alto Professional.
Apareamiento de Bluetooth
Acerca del alcance: Los subwoofers Black Series utilizan un diseño de antena Bluetooth avanzado, de alcance extendido, que permite lograr alcances mayores que los de los dispositivos Bluetooth tradicionales. El alcance típico es de aproximadamente 30 metros (100 pies) con línea de visión despejada. No obstante, el alcance puede variar dependiendo de su dispositivo fuente y el ambiente.
Para maximizar el alcance:
- Coloque su dispositivo fuente en una superficie plana y asegúrese de que no haya obstáculos entre el subwoofer y su dispositivo (como paredes, muebles, etc.).
- Apague el Wi-Fi de su dispositivo fuente.
- Apague todos los dispositivos de 2.4 GHz innecesarios que haya en las cercanías (como otros dispositivos Bluetooth, monitores de bebés, puntos de acceso al Wi-Fi, hornos de microondas, etc.).
- Pruebe usando un dispositivo fuente Bluetooth diferente (iPad o iPhone). La intensidad de la señal del Bluetooth varía entre los distintos dispositivos.
Para aparear el altavoz con su dispositivo Bluetooth:
- Haga esto sólo en un subwoofer: Con el subwoofer encendido, pulse y suelte su botón de apareamiento. Su LED de apareamiento destella.
- Desde la página de configuración de su dispositivo Bluetooth, habilite Bluetooth y seleccione Black Series como dispositivo. Cuando el apareamiento es exitoso el LED Pairing se enciende continuamente. (Este proceso puede demorar hasta 30 segundos).
Importante: Si su dispositivo le solicita que ingrese un código PIN para aparearlo con el altavoz, ingrese 0000 (cuatro ceros). - Una vez que su dispositivo está apareado al subwoofer, éste recuerda el dispositivo aunque se apague y vuelva a encender. Si el dispositivo no se reconecta automáticamente, vaya a la página de configuración de su dispositivo Bluetooth y seleccione Connect (Conectar) para restablecer la conexión.
Para borrar todos los ajustes previos de apareamiento, mantenga pulsado el botón Pairing 10 segundos. El LED destellará para confirmar que se borraron los registros de apareamiento. Ahora, puede aparearlo a un nuevo dispositivo.
Operación de Live Drive
Para más información acerca del uso de Live Drive, visite altoprofessional.com/livedrive.
Características
Panel trasero
- Entrada de alimentación: Use el cable de alimentación IEC incluido para conectar esta entrada a un suministro eléctrico.
- Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.
- Interruptor de encendido: Use este interruptor para encender y apagar el subwoofer.
- LED de encendido/modo de espera: Este LED se ilumina cuando el subwoofer está encendido.
- Interruptor de encendido/apagado en modo
de espera: Por defecto, este subwoofer tiene
habilitado su modo Standby (Espera): cuando no se detecta ninguna señal de audio entrante durante aproximadamente 15 minutos, el subwoofer entra a un estado de baja potencia. El subwoofer sale del modo de espera dentro de los 0.5 segundos de la detección de una señal de audio entrante. Cambie la posición de este interruptor embutido a Off para inhibir esta característica.
- Interruptor de encendido/apagado del logotipo: Púlselo para encender y apagar el logotipo de Alto Professional.
- Interruptor y LED de polaridad: Pulse este interruptor para conmutar la polaridad de la salida acústica del subwoofer. En algunos casos, invertir la polaridad puede ayudar a reducir interferencias en el solapamiento de frecuencias entre el subwoofer y el altavoz principal. Cuando el LED está apagado, el subwoofer se configura a sus polaridad positiva predeterminada (la configuración recomendada cuando se usa con los altavoces Black Series). Cuando el LED se ilumina con luz roja, la polaridad de subwoofer se invierte con respecto a su configuración predeterminada.
Importante: Cuando use varios subwoofers Black Series, asegúrese de que estén configurados a la misma polaridad para evitar la cancelación de las frecuencias bajas.
- Entradas: Use un cable de XLR o de 1/4 pulg. (6.35 mm) estándar para conectar su fuente de audio a esta entrada. Esta entrada acepta únicamente ambas fuentes de nivel de línea.
- Perilla de volumen de entrada: Use esta perilla para ajustar el nivel del audio que ingresa en las entradas. El Black 18sub está diseñada para funcionar fluidamente junto con los modelos de altavoces Black 10, Black 12 o Black 15. Para obtener un balance óptimo de bajos, ajuste la perilla de volumen de entrada del Black 18sub al tope de la posición vertical y ajuste las perillas de volumen del Black 10, Black 12 o Black 15 a su posición máxima en sentido horario. Ajuste los controles de volumen según sea necesario para la sintonía fina adicional del nivel de audio de cada sistema.
- LED de señal/límite: Este LED se enciende en verde cuando se detecta una señal de audio entrante. Se enciende en rojo cuando el nivel de la señal de audio es demasiado alto y se está reduciendo dinámicamente para proteger el sistema del subwoofer contra daños o distorsión. Si este LED se enciende continuamente en rojo o si la salida de audio suena excesivamente distorsionada, reduzca el volumen de la fuente de audio conectada o con el ajuste de la perilla de volumen de entrada.
- Salidas: Use un cable XLR estándar para conectar esta salida balanceada a la entrada de un altavoz Black Series. El audio se envía desde esta salida a 0 dB.
- Interruptor y LED de derivación del crossover: Pulse este interruptor para conmutar entre los modos estándar y de derivación. Cuando el LED está apagado, el subwoofer está en modo Standard (Estándar, predeterminado) en el que la señal de las salidas XLR pasan por un filtro pasaaltos para ser enviadas a un altavoz de gama completa. Cuando el LED se ilumina con luz verde, el subwoofer está en modo Bypass (Derivación), en el que la señal de las salidas XLR no se filtra y es de gama completa (las salidas XLR funcionan efectivamente como conectores pasantes en este caso).
- Interruptor de tierra: Acople (baje) este interruptor para reducir el zumbido o ruido.
- Botón de modo DSP: Pulse este botón para recorrer los ajustes del DSP del crossover pasabajos interno del subwoofer, como se muestra en el panel trasero. El LED contiguo al ajuste se enciende cuando se selecciona. Para la mayoría de las aplicaciones, recomendamos usar el ajuste de 80 Hz o 100 Hz; use los ajustes de 120 Hz o 140 Hz para aumentar la respuesta en medios-graves.
- Botón y LED de apareamiento: Pulse y suelte este botón para aparear el subwoofer a su iPad o iPhone. El LED Pairing se enciende cuando está apareado. Consulte las instrucciones en la sección Apareamiento de Bluetooth.
