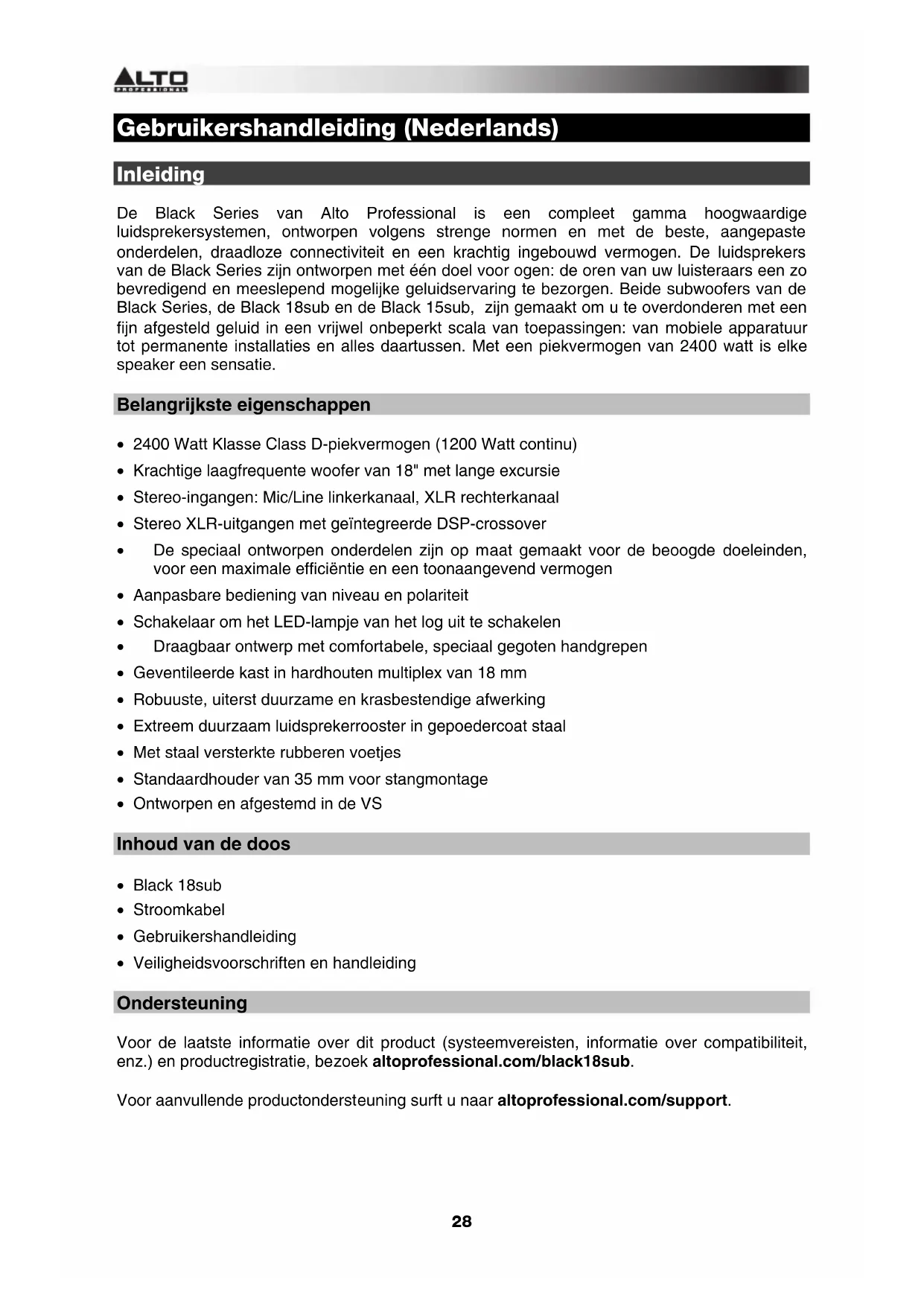

Gebruikershandleiding (Nederlands) Inleiding De Black Series van Alto Professional is een compleet gamma hoogwaardige luidsprekersystemen, ontworpen volgens strenge normen en met de beste, aangepaste onderdelen, draadloze connectiviteit en een krachtig ingebouwd vermogen. De luidsprekers van de Black Series zijn ontworpen met één doel voor ogen: de oren van uw luisteraars een zo bevredigend en meeslepend mogelijke geluidservaring te bezorgen. Beide subwoofers van de Black Series, de Black 18sub en de Black 15sub, zijn gemaakt om u te overdonderen met een fijn afgesteld geluid in een vrijwel onbeperkt scala van toepassingen: van mobiele apparatuur tot permanente installaties en alles daartussen. Met een piekvermogen van 2400 watt is elke speaker een sensatie. Belangrijkste eigenschappen

• 2400 Watt Klasse Class D-piekvermogen (1200 Watt continu)

• Krachtige laagfrequente woofer van 18" met lange excursie

• Stereo-ingangen: Mic/Line linkerkanaal, XLR rechterkanaal

• Stereo XLR-uitgangen met geïntegreerde DSP-crossover

• De speciaal ontworpen onderdelen zijn op maat gemaakt voor de beoogde doeleinden, voor een maximale efficiëntie en een toonaangevend vermogen

• Aanpasbare bediening van niveau en polariteit

• Schakelaar om het LED-lampje van het log uit te schakelen

• Draagbaar ontwerp met comfortabele, speciaal gegoten handgrepen

• Geventileerde kast in hardhouten multiplex van 18 mm

• Robuuste, uiterst duurzame en krasbestendige afwerking

• Extreem duurzaam luidsprekerrooster in gepoedercoat staal

• Met staal versterkte rubberen voetjes

• Standaardhouder van 35 mm voor stangmontage

• Ontworpen en afgestemd in de VS Inhoud van de doos

• Gebruikershandleiding

• Veiligheidsvoorschriften en handleiding Ondersteuning Voor de laatste informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com/black18sub. Voor aanvullende productondersteuning surft u naar altoprofessional.com/support.29

Belangrijke veiligheidsvoorschriften Opgelet: Alto Professional en inMusic zijn niet verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zijn niet verantwoordelijk voor het misbruik van hun producten dat wordt veroorzaakt door niet- naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleiding veiligheid en garantie. Installatie

• Installeer subwoofers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.

• Installeer de subwoofer volgens zijn maximale gewicht. Controleer de podiumspecificaties om zeker te zijn dat het podium het gewicht van de subwoofer kan dragen. Houd ook alle veiligheidsmaatregelen van de fabrikant in acht.

• Hang nooit meerdere subwoofers op aan hetzelfde statief of stang.

• Controleer altijd of het statief of de stang op een vlakke en stabiele ondergrond rusten. Spreid ook volledig de poten van statieven met drie voeten uit en zorg ervoor dat er geen risico van struikelen bestaat.

• Controleer het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.

• Wees altijd voorzichtig in winderige buitenomstandigheden. Het kan nodig zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersysteem. Dergelijke hulpstukken kunnen zich gedragen als een zeil en het systeem omver doen waaien.

• Indien u niet zeker weet of u het gewicht van de luidspreker kan tillen, vraag dan een andere persoon om u te helpen de luidspreker op het statief of de stang te heffen.

• Houd de kabels uit de weg van de artiesten, de productiecrew en het publiek, zodat ze er niet over struikelen. Geluidsniveau Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming. Uren per dag SPL (dB) Voorbeeld 8 90 Kleine bijeenkomst 6 92 Trein 4 95 Metro 3 97 Desktopmonitoren op hoog volume 2 100 Concert van klassieke muziek 1,5 102 Klinkmachine 1 105 Machinefabriek .50 110 Vliegveld .25 of minder 115 Rockconcert30

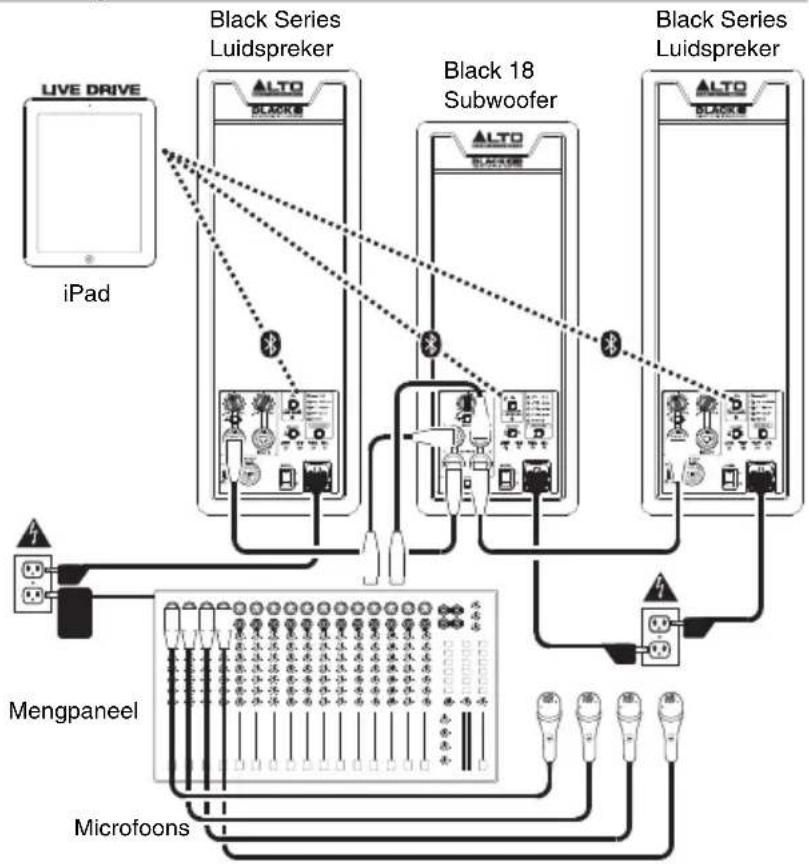

Snelstartgids / Aansluitschema Opmerking: Alleen voorwerpen die worden vermeld in de sectie Inhoud van de doos van deze handleiding maken deel uit van dit product: een iPad, extra luidsprekers en subwoofers, microfoons, een mengpaneel en kabels worden apart verkocht. De Live Drive app is verkrijgbaar in de App Store. Voorbeeld A: 1 subwoofer, 2 luidsprekers

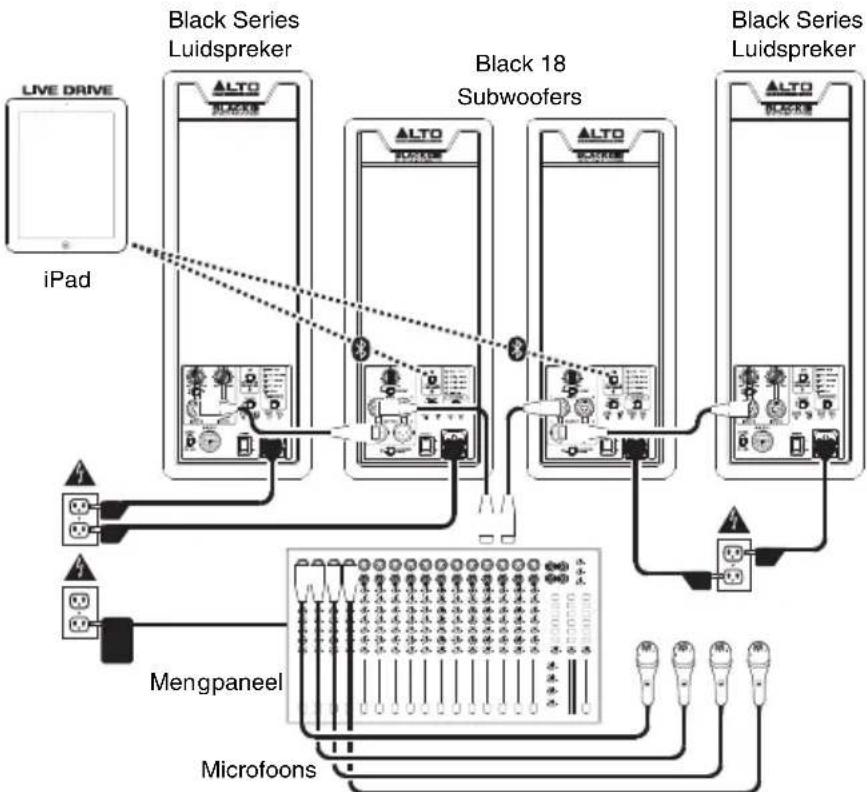

Voorbeeld B: 2 subwoofers, 2 luidsprekers

paneelMicrofoonsMengpaneel iPad Sluit de hoofduitgangen van uw mengpaneel aan op de ingangen van uw Black Series subwoofer. Sluit elke uitgang van uw Black Series subwoofer aan op een afzonderlijke luidspreker of maak gebruik van de crossover van de subwoofer. Sluit elk van de hoofduitgangen van uw mengpaneel aan op een ingang van de Black Series subwoofer. Sluit een uitgang op elk van uw Black Series subwoofers aan op een afzonderlijke luidspreker om gebruik te maken van de crossovers van de subwoofer. iPad Black Series Luidspreker Black Series Luidspreker Black Series Luidspreker Black Series Luidspreker Black 18 Subwoofers Black 18 Subwoofer31

De Live Drive app gebruiken De Black Series subwoofers zijn ook uitgerust met draadloze technologie en maken gebruik van de grenzeloze mogelijkheden van de Live Drive app van Alto Professional. U zult in staat zijn om geluidscontrole uit te voeren, EQ-instellingen en compressie aan te passen, tijduitlijning en meer. De Black Series brengen actieve controle van live-geluid binnen handbereik. Met behulp van de app kunt u op uw iPad of iPhone de subwoofers aanpassen aan nieuwe locaties of de instellingen vanuit elke hoek van de zaal op afstand aanpassen. De Black Series subwoofers bezorgen niet alleen uw publiek, maar ook u een ingrijpend nieuwe ervaring: u krijgt toegang tot gestroomlijnde mogelijkheden voor geluidsvormgeving. De app downloaden Om de app te downloaden, zoekt u in de App Store naar Live Drive en kunt u de Live Drive app van Alto Professional downloaden. Bluetooth koppelen Over het bereik: De Black Series subwoofers gebruiken een geavanceerde Bluetooth-antenne met een uitgebreid bereik dat veel groter is dan bij traditionele Bluetooth-apparaten. Het standaardbereik bedraagt bij een vrije zichtlijn ongeveer 30 meter (100 voet). Afhankelijk van het bronapparaat en de omgeving kan het bereik echter variëren. Het bereik maximaliseren:

• Plaats uw bronapparaat op een vlak oppervlak en zorg ervoor dat er zich geen obstakels bevinden tussen de luidspreker en uw apparaat (bv. muren, meubels, enz.).

• Schakel het Wi-Fi-signaal van uw bronapparaat uit.

• Schakel alle ongebruikte 2.4 GHz-apparaten in de nabije omgeving uit (bv. andere Bluetooth-apparaten, babymonitors, Wi-Fi-accesspoints, magnetrons enz.).

• Probeer een ander Bluetooth-apparaat (iPad of iPhone). De sterkte van het Bluetooth- signaal varieert van apparaat tot apparaat. De luidspreker aan uw Bluetooth-apparaat koppelen:

1. Doe dit op slechts één luidspreker: Terwijl de luidspreker aan staat: druk op de

Koppelingsknop en laat deze los. De koppelings-LED begint te knipperen.

2. Activeer Bluetooth op de instellingspagina van uw Bluetooth-apparaat en selecteer Black

Series als apparaat. Als het koppelen succesvol is verlopen, dan begint de koppelings- LED permanent te knipperen. (Dit proces kan tot maximum 30 seconden in beslag nemen.) Belangrijk: Als uw apparaat u vraagt om een PIN-code in te voeren om het aan de luidspreker te koppelen, voer dan 0000 in (vier nullen).

3. Van zodra uw apparaat aan de luidspreker is gekoppeld, zal de luidspreker het apparaat

onthouden, ook nadat hij eerst uit en dan weer aan is gezet. Als het apparaat niet automatisch opnieuw verbinding maakt, open dan de pagina met Bluetooth-instellingen van uw apparaat en selecteer Verbinden om opnieuw verbinding te maken. Om alle voorafgaande instellingen voor koppeling en verbinding te wissen dient u de Koppelingsknop 10 seconden lang ingedrukt houden. De LED knippert om te bevestigen dat de koppelingsgegevens gewist zijn. U kunt nu koppelen met een nieuw apparaat. Werking van Live Drive Bezoek voor meer informatie over het gebruik van Live Drive altoprofessional.com/livedrive.32

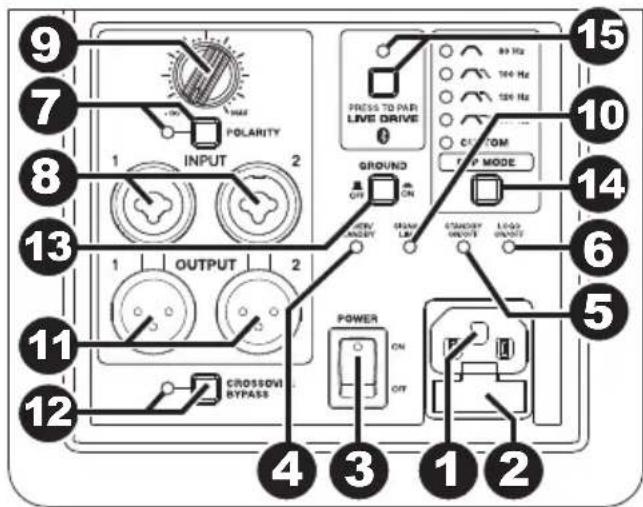

1. Stroomingang: Gebruik de meegeleverde

IEC-stroomkabel om deze ingang met een stroombron te verbinden.

2. Zekering: Als de zekering van het apparaat

kapot is, til dan dit klepje op om de zekering te vervangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

3. Aan/uit-schakelaar: Gebruik deze schakelaar

om de luidspreker aan of uit te zetten.

4. LED aan/uit en sluimerstand: Deze LED gaat

branden wanneer de luidspreker is ingeschakeld.

5. Aan-/uitschakelaar sluimerstand: Op deze

subwoofer is standaard de sluimermodus ingeschakeld: als voor ongeveer 15 minuten geen binnenkomend audiosignaal wordt gedetecteerd, gaat de subwoofer in energiebesparende modus. De subwoofer verlaat de sluimermodus binnen de halve seconde na de detectie van een audiosignaal. Wijzig de instelling van de verzonken schakelaar naar de Uit-stand om deze functie uit te schakelen.

6. Aan-/uitschakelaar logo: Druk hierop om het lichtje van het logo van Alto Professional aan of uit te zetten.

7. Polariteitsschakelaar en LED: Druk op deze schakelaar om de polariteit van de akoestische uitgang van de

subwoofer om te schakelen. In sommige gevallen kan het omkeren van de polariteit interferentie helpen reduceren bij overlappende frequenties tussen de subwoofer en de hoofdluidspreker. Als de LED uit staat, dan is de subwoofer ingesteld op zijn standaard positieve polariteit (de aanbevolen instelling bij gebruik met de Black Series luidsprekers). Als de LED rood brandt, wordt de standaardinstelling van de polariteit omgekeerd. Belangrijk: Bij het gebruik van meerdere Black Series subwoofers, dient u ervoor te zorgen dat ze staan ingesteld op dezelfde polariteit om het annuleren van de basfrequenties te voorkomen.

8. Ingangen: Gebruik een standaard XLR- of 1/4"- (6,35 mm) kabel om uw geluidsbron met deze ingang te

verbinden. Deze ingang is alleen geschikt voor bronnen op lijnniveau.

9. Knop voor ingangsvolume: Gebruik deze knop om het geluidsniveau in te stellen van het geluid dat naar de

ingangen wordt gestuurd. De Black 18sub is ontworpen om probleemloos te werken met de luidsprekermodellen Black 10, Black 12 of Black 15. Voor een optimale basbalans zet u de ingangsvolumeknop op de Black 18sub op de 12 uur-stand en de volumeknoppen van de Black 10, Black 12 of Black 15 op hun maximale stand, volgens de wijzers van de klok. Pas de volumeknoppen naar behoren aan om het geluidsniveau van elk systeem verder fijn te stemmen.

10. LED signaal/limiet: Deze LED gaat groen branden wanneer een binnenkomend geluidssignaal wordt

gedetecteerd. Hij gaat rood branden wanneer het niveau van het geluidssignaal te hoog is en wordt dynamisch aangepast om de luidsprekers te beschermen tegen beschadigingen of vervorming. Als de LED continu rood brandt of als het geluid erg vervormd klinkt, verlaag dan het volume van de aangesloten geluidsbron of pas de instelling aan van de knop Ingangsvolume.

11. Uitgangen: Gebruik een standaard XLR-kabel om deze gebalanceerde uitgang aan te sluiten op de ingang

van een Black Series luidspreker. Het geluidssignaal vanaf deze uitgang wordt verstuurd aan 0 dB.

12. Schakelaar Crossover negeren en LED: Druk op deze knop om te schakelen tussen de modi Standaard en

Negeren. Als de LED uit staat, bevindt de subwoofer zich in Standaardmodus: het signaal van de XLR- uitgangen gaat door een hoogdoorlaatfilter en vertrekt naar een luidspreker met volledig frequentiebereik. Als de LED groen brandt, bevindt de subwoofer zich in de modus Crossover negeren. Hierbij wordt het uitgangssignaal ongefilterd en met het volledige frequentieberiek verzonden (de XLR-uitgangen functioneren in dit geval als overbruggingsverbindingen).

13. Aardingsschakelaar: Druk deze schakelaar in om brom of lawaai te reduceren.

14. Knop DSP-modus: Druk op deze knop om te bladeren door de interne instellingen van de laagdoorlaatfilter

van de DSP van de subwoofer, zoals weergegeven op het achterpaneel. De LED naast de instelling gaat bij selectie branden. Voor de meeste toepassingen raden wij aan de instelling 80 Hz of 100 Hz te gebruiken; gebruik de instelling 120 Hz of 140 Hz voor een grotere impact van het midden-laag.

15. Koppelingsknop en LED: Druk kort op deze knop om de subwoofer aan uw iPad of iPhone te koppelen. De

Koppelings-LED gaat branden wanneer er gekoppeld wordt. Zie de sectie Koppelen met Bluetooth voor instructies.
