Producttype	Audiomengtafel met effectprocessor
Aantal kanalen	8 (4 mono + 2 stereo)
Voeding	220-240 V, 50/60 Hz, 30 W
Afmetingen (B x D x H)	320 x 250 x 100 mm
Gewicht	3,5 kg
Microfooningangen	4 x XLR met schakelbare fantoomvoeding +48 V
Lijningangen	4 x 6,35 mm TRS/TS jack (lijnniveau)
Auxiliaire stereo-ingang	2 x RCA (2TK IN)
Hoofduitgangen	2 x 6,35 mm jack (MAIN OUT)
Monitoruitgang	1 x 6,35 mm jack (MONITOR OUT)
Hoofdtelefoonuitgang	1 x 6,35 mm stereo jack
Auxiliaire uitgang	2 x 6,35 mm jack (AUX OUT)
Ingebouwde effectprocessor	16 voorinstellingen (reverb, delay, chorus, flanger, enz.)
Equalizer per kanaal	3 bands (hoog, midden, laag)
Master grafische equalizer	9 bands
Fantoomvoeding	Schakelbaar +48 V voor condensatormicrofoons
Extra functies	Pan/Balance, AUX sends, FX mute, effectpedaal
Onderhoud en reiniging	Reinigen met een zachte, droge doek, geen oplosmiddelen gebruiken
Veiligheid	Loskoppelen voor reiniging, niet blootstellen aan vocht
Reserveonderdelen en repareerbaarheid	Neem contact op met de ALTO klantenservice
Algemene informatie	Gebruiksaanwijzing van 28 pagina's gratis te downloaden

Veelgestelde vragen - MixPack Pro ALTO

Hoe sluit ik microfoons aan op de MixPack Pro?

Sluit uw dynamische of condensatormicrofoons aan op de XLR-ingangen (kanalen 1 t/m 4). Schakel voor een condensatormicrofoon de +48V fantoomvoeding in met de daarvoor bestemde schakelaar. Zorg ervoor dat de luidsprekers zijn uitgeschakeld voordat u microfoons aansluit of loskoppelt.

Hoe gebruik ik de ingebouwde effecten?

Selecteer een effect met de EFFECTSELECTOR (16 voorinstellingen). Om het op een kanaal toe te passen, verhoogt u de FX AUX1 POST-instelling van dat kanaal. U kunt de effecthoeveelheid aanpassen met de VARIATIES-knop. Om het effect uit te schakelen, drukt u op FX MUTE.

Wat te doen als het geluid vervormt of clipt?

Als de CLIP-LED vaak oplicht, verlaag dan het niveau van het betreffende kanaal (KANAALNIVEAU) of verlaag de MASTER LEVEL-instelling. Controleer ook de equalizer-instellingen en de ingangsbronnen. Als het probleem aanhoudt, verlaag dan het volume van het aangesloten instrument of de microfoon.

Hoe sluit ik een hoofdtelefoon aan?

Sluit uw stereohoofdtelefoon aan op de HOOFDTELEFOONUITGANG (6,35 mm jack). Stel het volume in met de MONITOR LEVEL-knop. Het signaal naar de hoofdtelefoon is hetzelfde als de voorluistermix (CTRL ROOM).

Hoe gebruik ik de fantoomvoeding?

De fantoomvoeding levert +48 V op de XLR-microfooningangen voor condensatormicrofoons. Schakel deze in met de FANTOOMVOEDING-schakelaar. Belangrijk: demp het geluid voordat u de fantoomvoeding in- of uitschakelt en gebruik deze niet met niet-compatibele dynamische microfoons.

Hoe neem ik op via de 2TK-uitgang?

Sluit uw opnameapparaat (computer, recorder) aan op de 2TK OUT-uitgangen (RCA). Het verzonden signaal is identiek aan dat van de hoofd-uitgangen (MAIN OUT). Pas het niveau aan met de 2TK IN LEVEL-knop als u ook de 2TK-ingang gebruikt.

Hoe gebruik ik een effectpedaal?

Sluit een expressiepedaal (met TRS 6,35 mm kabel) aan op de EFFECTPEDAAL-ingang. Hiermee kunt u de interne effecten voor alle kanalen in- of uitschakelen door op het pedaal te trappen. Zorg ervoor dat het pedaal compatibel is.

Hoe stel ik de grafische equalizer in?

De GRAFISCHE EQUALIZER werkt op de hoofdmix. Gebruik de schuifregelaars om de gewenste frequenties aan te passen. Bijvoorbeeld: verlaag de middenfrequenties om rondzingen te verminderen. Verhoog de hoge tonen voor een helderder geluid.

Kan ik een externe effectprocessor gebruiken?

Ja. Sluit de uitgang van een extern apparaat aan op de STEREO RTN-ingang (6,35 mm jack). De interne effectprocessor wordt dan omzeild. Gebruik de AUX/DSP RET-knop om het retourniveau in te stellen. U kunt ook de AUX OUT-uitgang gebruiken om het signaal naar het externe apparaat te sturen.

Hoe reinig ik de MixPack Pro mengtafel?

Koppel het apparaat eerst los. Gebruik een droge, zachte, niet-pluizende doek om het oppervlak af te vegen. Gebruik nooit oplosmiddelen, alcohol of schurende middelen. Voor de connectoren kan een lichte stoot perslucht worden gebruikt.

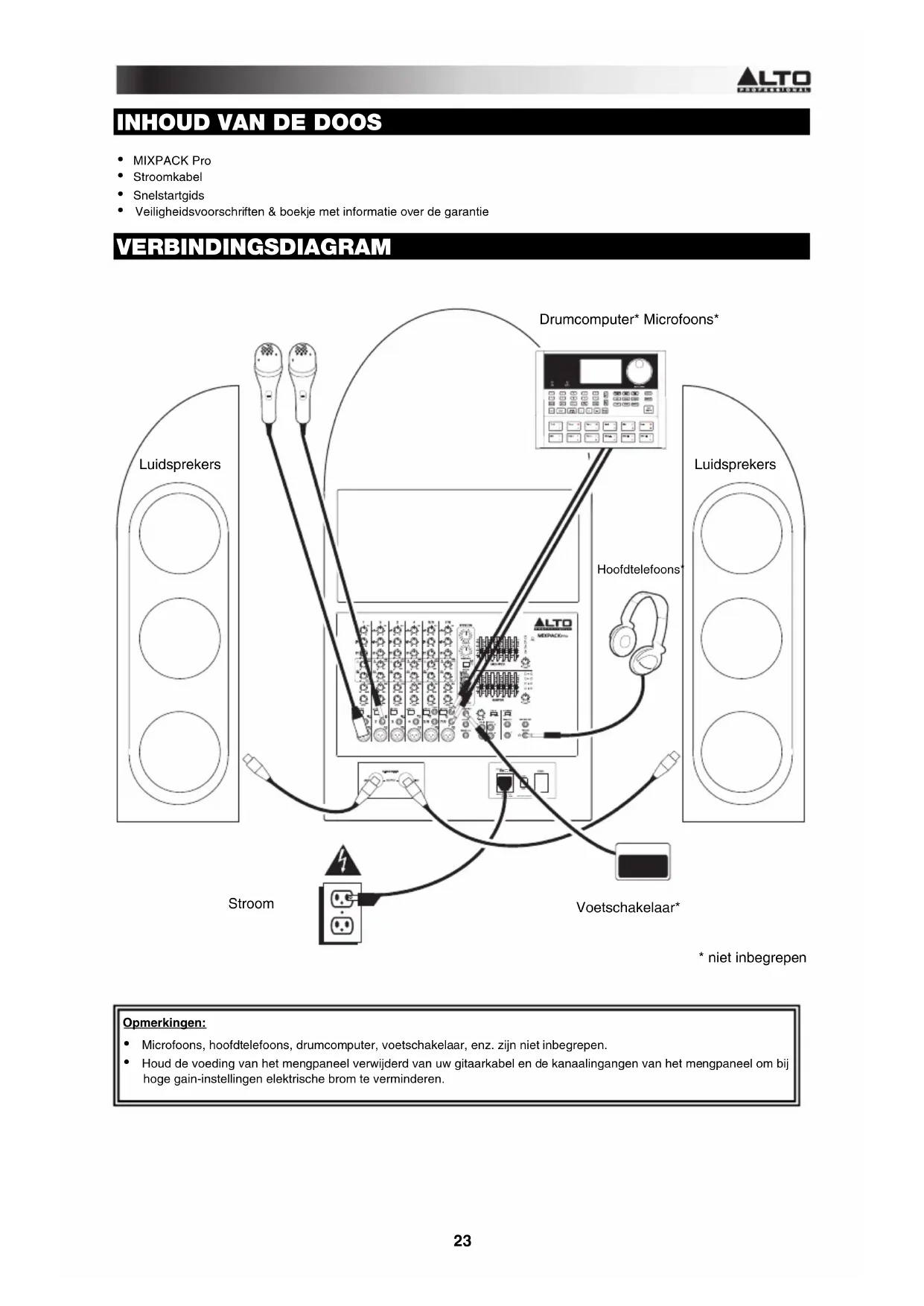

GEBRUIKSAANWIJZING MixPack Pro ALTO

• MIXPACK Pro
• Stroomkabel
• Snelstartgids
• Veiligheidsvoorschriften & boekje met informatie over de garantie

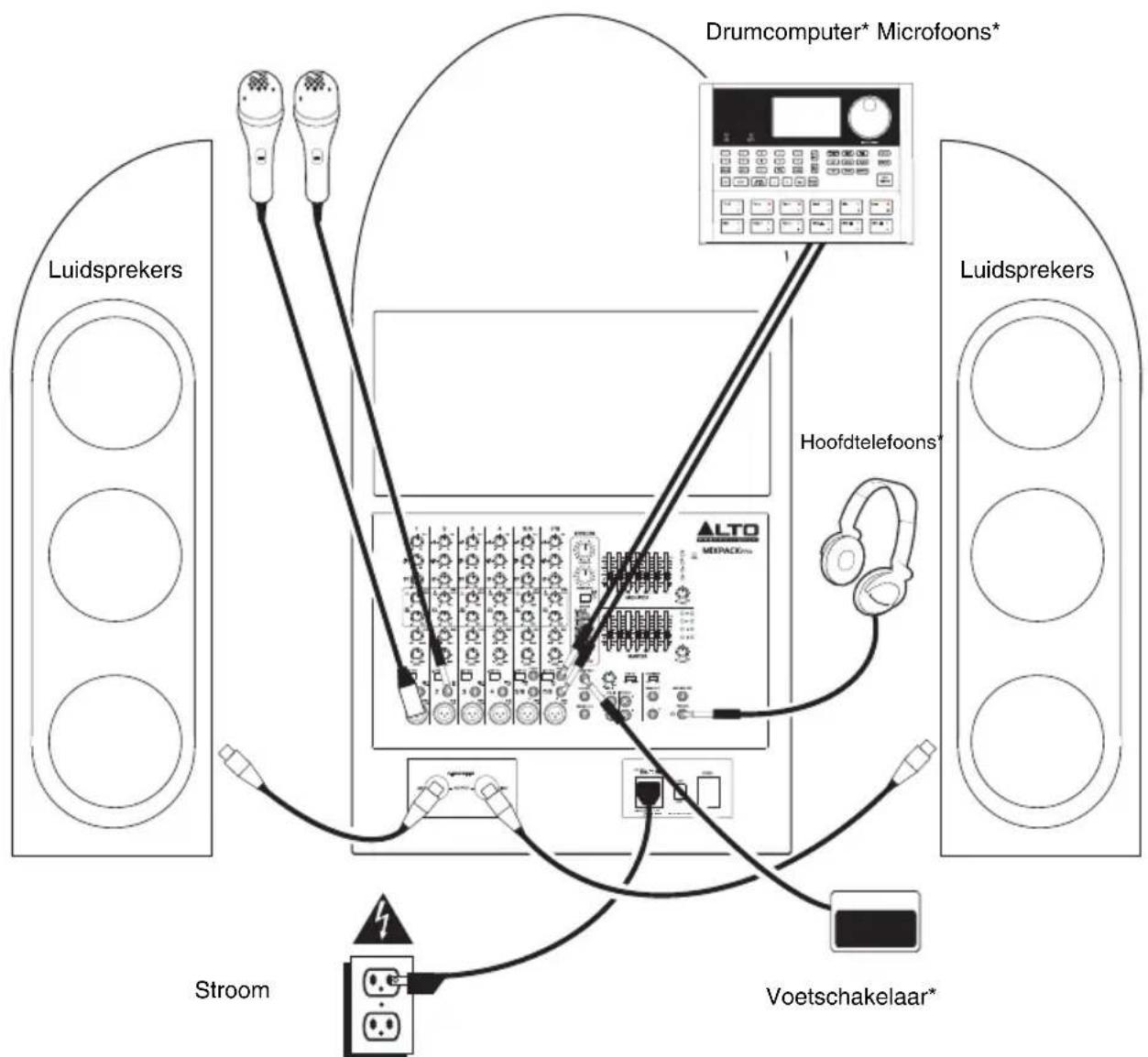

VERBINDINGSDIAGRAM

* niet inbegrepen

Opmerkingen:

• Microfoons, hoofdtelefoons, drumcomputer, voetschakelaar, enz. zijn niet inbegrepen.
• Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instellingen elektrische brom te verminderen.

EIGENSCHAPPEN

1. POWER AAN – Gebruik de bijgevoegde stroomkabel om verbinding te maken tussen de mixer en een stopcontact. Terwijl de stroom uitstaat, plug je de stroomkabel eerst in de mixer, vervolgens kun je de stroomkabel in het stopcontact plaatsen.
2. VOLTAGE SELECTOR – Deze 2-positie schakelaar reguleert het AC input voltage voor de speaker. De switch zou reeds op de juiste stand dienen te staan voor uw lokatie. (VS gebruikers zullen de schakelaar instellen op "100-120V" waar GB- en de meeste andere Europese gebruikers deze op "220-240V." dienen te hebben staan)
3. POWER SWITCH – Zet de mixer aan en uit. Zet de mixer aan nadat alle input devices verbonden zijn. Zorg ervoor dat de MASTER LEVEL regelaar op "nul" staat alvorens hem aan te zetten.
4. SPEAKER OUTPUTS – Verbind de speakers met deze outputs met 1/4" kabels.
5. MIC INPUT (XLR) – Verbind een microfoon met deze inputs met een XLR kabel.
6. LINE INPUT (1/4") – Verbind line-level apparaten met deze inputs met 1/4" TRS kabels.
7. LINE INPUT (1/4") – Verbind line-level apparaten met deze inputs met 1/4" TS kabels.
8. HI EQ (TREBLE) – Regelt de hoge (treble) frequenties van het kanaal.
9. MID EQ (MID) – Regelt de middelhoge frequenties van het kanaal.
10. LOW EQ (BASS) – Regelt de lage (bass) frequenties van het kanaal.
11. AUX SEND 1 – Regelt het audiokanaalniveau (pre-fader) dat gestuurd wordt naar de AUX SEND OUTPUT 1 en CTRL ROOM OUT.
12. AUX SEND 2 – Regelt het kanaalaudioniveau (post-EQ) dat verzonden wordt naar de mixer's interne effectenprocessor of AUX SEND 2. Draai deze omhoog voor de kanalen waar je de effecten op wilt toepassen. Je kunt dit gebruiken om effecten op de verscheidene kanalen toe te passen. (Wanneer je een extern apparaat hebt verbonden met de AUX SEND OUTPUT 2 jack, zal de interne effectenprocessor worden omzeild.)
13. PAN – Regelt de positie van het (mono) kanaal in het stereoveld.
14. BALANCE (CH 5/6) – Regelt de balans tussen kanalen 5 en 6.

15. CHANNEL LEVEL – Regelt het audioniveau op het kanaal.

16. -20 dB SWITCH – Wanneer deze knop is geactiveerd, zal de audio van dat kanaal vermindert worden met 20 dB. Dit kan zorgen voor meer ruimte en distortie, veroorzaakt door een te hard inputsignaal dat regelmatig piekt, verminderen.

17. 2TK IN – Je kunt een standaard stereo RCA kabel gebruiken om verbinding te maken tussen een aanvullende audiobron en de 2TK input. Het signaalvolume kan aangepast worden met de 2TK IN LEVEL regelaar en verzonden worden naar de monitor mix (CTRL ROOM en PHONES) of main mix (MAIN OUT).
18. 2TK OUT – Je kunt een standaard stereo RCA kabel gebruiken om deze output te verbinden met een extern opnameapparaat. Het signaal dat verzonden wordt uit deze RCA outputs is gelijk aan het MAIN OUT signaal.
19. AUX SEND OUTPUT – Je kunt 1/4" TRS kabels gebruiken om deze outputs te verbinden met de inputs van externe apparaten. Zo kunt u bijvoorbeeld verbinding maken tussen de AUX SEND OUTPUT 1 en een versterker of actieve monitor om een voorkeursmonitormix te maken voor podiumartiesten. Je zou ook Y-kabels (niet inbegrepen) kunnen gebruiken om de AUX SEND OUTPUT 2 te verbinden met de input van een externe effectseenheid, vervolgens verbind je de eenheid's output met de AUX RETURN 2 inputs.
20. STEREO RTN – Je kunt de output van een extern apparaat verbinden met deze input met een 1/4" stereokabel. Dit wordt normaliter gebruikt voor outboard effectenapparaten maar kan ook gebruikt worden als een extra inputkanaal voor synthesizers, drum machines, etc. Regel het inputvolume met de AUX/DSP RET regelaar. (Wanneer je een extern apparaat verbonden hebt met de STEREO RTN jack, zal de interne effecten processor worden omzeild.)
21. AUX/DSP RET – Regelt het volume van ofwel de mixers interne effectenprocessor ofwel het signaal dat verzonden wordt naar de STEREO RTN. Wanneer kabels worden ingevoegd in de STEREO RTN, zal de interne effectenprocessor worden omzeild.
22. FX MUTE – Druk op deze knop om het geluid / geluid van de effecten.
23. FX CLIP/MUTE LED – Het LED zal knipperen wanneer de mixer's interne effectenprocessorsignaal 'clipping' vertoont. Wanneer dit gebeurt, verlaag de instelling van de AUX SEND 2 regelaar of de CHANNEL LEVEL regelaar.
24. EFFECTS SELECTOR – Kiest de effecten die de mixer's interne effectenprocessor zal toepassen op de verscheidene kanalen. Elk kanaal kan verscheidene audioniveaus naar de processor verzenden door middel van het verstellen van de AUX SEND 2 regelaar. Zie de sectie EFFECTS voor een uitleg over de beschikbare effecten. (Wanneer je een extern apparaat hebt verbonden met de STEREO RTN jack, zal de interne effectenprocessor worden omzeild.)
25. VARIATIONS SELECTOR – Kiest de hoeveelheid effect dat toegepast wordt op de verscheidene kanalen.
26. FOOTSWITCH – Wanneer een vergrendelende-stijl voetschakelaar is aangesloten op deze aansluiting met een 1/4" TRS-kabel, kan het worden ingedrukt om alle kanalen op de mixer de interne effectprocessor te omzeilen.
27. 2TK IN LEVEL – Past het audioniveau aan dat verstuurd wordt naar de 2TK IN jacks en verstuurd wordt naar de main mix of monitor mix.
28. 2TK TO – Gebruik deze schakelaar om de audio, die verzonden wordt naar de 2TK IN jacks naar kanalen 7/8 of naar de main mix.
29. GRAPHIC EQUALIZER – Je kunt deze instellingen gebruiken om de equalizer van de main mix te regelen.
30. PHONES – Sluit je 1/4" stereo hoofdtelefoon op deze uitgang MONITOR LEVEL knop regelt het volume.
31. MONITOR OUT - Gebruik een standaard 1/4" kabel om deze output met je monitor of versterker systeem te koppelen. Het niveau van deze output wordt geregeld met de MONITOR LEVEL regelaar.
32. MAIN OUT – Gebruik standaard 1/4"-kabels om deze uitgangen te sluiten op de speakers De hoogte van deze outputs wordt gecontroleerd door de MASTER LEVEL knop.
33. MONITOR LEVEL – Regelt het volume van de CTRL ROOM OUT en uw koptelefoon.
34. MASTER LEVEL – Regelt het volume van de MAIN OUT.
35. LED METERS – Geeft het audio-niveau van de main mix en de monitor mix. Zet het volume lager als de +10 LED brandt overdreven.
36. PHANTOM POWER – activeren / deactiveren phantom power. Wanneer geactiveerd, +48 V phantom voeding van de XLR mic ingangen. Houdt u er rekening mee dat de meeste dynamische microfoons NIET phantom power nodig hebben, terwijl de meeste condensatormicrofoons Don Raadpleeg uw microfoon de documentatie om uit te vinden of het nu gaat phantom power nodig heeft.
37. POWER LED – Brandt wanneer de mixer is ingeschakeld.

EFFECTEN

OM DE EFFECTEN TE HOREN OP EEN KANAAL: Gebruik de EFFECTS SELECTOR om een van de effecten hieronder te kiezen, draai vervolgens de AUX SEND 2 omhoog voor dat kanaal.

#	PRESET	OMSCHRIJVING	PARAMETER	BEREIK
1	WARM HALL Galm, simuleert de akoustiek van een grote ruimte.		Decay time: 360 msPre-vertraging: 45 ms	0.8~1.1s0~79ms
2	BRIGHT HALL Galm, simuleert een grote akoestische ruimte.		Decay time: 290 msPre-vertraging: 23 ms	0.8~2.5s0~79ms
3	WARM ROOM Galm, simuleert een grote studioruimte.		Decay time: 210 msPre-vertraging: 45 ms	3.6~5.4s23~55ms
4	BRIGHT ROOM	Galm, simuleert een studio met veel vroege echo.	Decay time: 210 msPre-vertraging: 23 ms	1.0~2.9s20~45ms
5	VOCAL 1 Galm, simuleert een kamer zonder vertragingstijd.		Decay time: 450 msPre-vertraging: 0 ms	2.9~4.5s23~55ms
6	VOCAL	Galm, simuleert een ruimte met een kleinevertragingstijd	Decay time: 240 msPre-vertraging: 25 ms	0.7~2.1s20~45ms
7	VOCAL	Galm, simuleert een kleine ruimte met een lichteafsterftijd.	Decay time: 100 msPre-vertraging: 114 ms	0.6~6.1s10ms
8	PLATE Simuleert bright plate galm.		Decay time: 290 msPre-vertraging: 10 ms	1.3~5.40~84ms
9	STEREO DELAY	Herproduceert het signaal na een korte tijdsperiode met een kleine variatie tussen de twee stereokanalen.	Vertragingstijd: 352 ms	1.3~5.4s0~84ms
10	STEREO DELAY 2	Herproduceert het signaal na een korte tijdsperiode met een kleine variatie tussen de twee stereokanalen.	Vertragingstijd: 238 ms 60~650ms
11	REVERB + DELAY 1	Vertragingseffect met kamergalm.	Vertragingstijd: 326 msReverse decay time: 290 ms	210~400ms37~73%
12	REVERB + DELAY 2	Vertragingseffect met kamergalm.	Vertragingstijd: 211 msReverse decay time: 240 ms	0.16~2.79Hz
13	REVERB + DELAY 3	Vertragingseffect met kamergalm.	Vertragingstijd: 375 msReverse decay time: 210 ms	0.5~5Hz
14	REVERB + DELAY 4	Vertragingseffect met kamergalm.	Vertragingstijd: 277 msReverse decay time: 150 ms	211~375ms1.0~2.9s
15	REVERB + CHORUS	Stereo chorus effect met kamergalm.	Chorus rate: 3.67 HzReverse decay time: 290 ms	0.16~2.52Hz
16	REVERB + CHORUS 2	Stereo chorus effect met kamergalm.	Chorus rate: 3.02 HzReverse decay time: 150 ms	0.5~4.74Hz1.5~2.9s

TECHNICAL SPECIFICATIONS

MIXER SECTION:

FREQUENCY RESPONSE: 10 Hz – 55 KHz (+3 dB)

IMPEDANCE:

1.4 KΩ (mic input)
