MixPack Pro - Sistema hi-fi ALTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas de audio con procesador de efectos
Número de canales	8 (4 mono + 2 estéreo)
Alimentación	220-240 V, 50/60 Hz, 30 W
Dimensiones (L x l x A)	320 x 250 x 100 mm
Peso	3,5 kg
Entradas de micrófono	4 x XLR con alimentación fantasma +48 V conmutable
Entradas de línea	4 x jack 6,35 mm TRS/TS (nivel de línea)
Entrada estéreo auxiliar	2 x RCA (2TK IN)
Salidas principales	2 x jack 6,35 mm (MAIN OUT)
Salida de monitor	1 x jack 6,35 mm (MONITOR OUT)
Salida de auriculares	1 x jack 6,35 mm estéreo
Salida auxiliar	2 x jack 6,35 mm (AUX OUT)
Procesador de efectos integrado	16 preajustes (reverb, delay, chorus, flanger, etc.)
Ecualizador por canal	3 bandas (agudo, medio, grave)
Ecualizador gráfico master	9 bandas
Alimentación fantasma	Conmutable +48 V para micrófonos de condensador
Funciones adicionales	Pan/Balance, envíos AUX, FX mute, pedal de efectos
Mantenimiento y limpieza	Limpiar con un paño seco y suave, no usar disolventes
Seguridad	Desconectar antes de limpiar, no exponer a la humedad
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente de ALTO
Información general	Manual de instrucciones de 28 páginas disponible para descarga gratuita

Preguntas frecuentes - MixPack Pro ALTO

¿Cómo conectar micrófonos al MixPack Pro?

Conecte sus micrófonos dinámicos o de condensador a las entradas XLR (canales 1 a 4). Para un micrófono de condensador, active la alimentación fantasma +48V mediante el conmutador dedicado. Asegúrese de que los altavoces estén apagados antes de conectar o desconectar los micrófonos.

¿Cómo usar los efectos integrados?

Seleccione un efecto con el botón SELECCIONADOR DE EFECTO (16 preajustes). Para aplicarlo a un canal, aumente el ajuste FX AUX1 POST de ese canal. Puede ajustar la cantidad de efecto con el botón VARIACIONES. Para cortar el efecto, presione FX MUTE.

¿Qué hacer si el sonido satura o distorsiona?

Si el LED CLIP se enciende con frecuencia, reduzca el nivel del canal correspondiente (NIVEL DEL CANAL) o baje el ajuste MASTER LEVEL. Verifique también los ajustes de ecualización y las fuentes de entrada. Si el problema persiste, disminuya el volumen del instrumento o micrófono conectado.

¿Cómo conectar un casco de escucha?

Conecte sus auriculares estéreo a la salida SALIDA DE AURICULARES (conector jack 6,35 mm). Ajuste el volumen con el botón MONITOR LEVEL. La señal enviada a los auriculares corresponde a la mezcla de pre-escucha (CTRL ROOM).

¿Cómo usar la alimentación fantasma?

La alimentación fantasma proporciona +48 V en las entradas de micrófono XLR para micrófonos de condensador. Actívela con el interruptor ALIMENTACIÓN FANTASMA. Importante: apague el sonido antes de activar o desactivar la alimentación fantasma, y no la use con micrófonos dinámicos no compatibles.

¿Cómo grabar a través de la salida 2TK?

Conecte su dispositivo de grabación (ordenador, grabadora) a las salidas 2TK OUT (RCA). La señal enviada es idéntica a la de las salidas principales (MAIN OUT). Ajuste el nivel con el botón 2TK IN LEVEL si también usa la entrada 2TK.

¿Cómo usar un pedal de efectos?

Conecte un pedal de expresión (con cable TRS 6,35 mm) a la entrada PEDAL DE EFECTOS. Permite cortar o activar los efectos internos para todos los canales al pisar el pedal. Asegúrese de que el pedal sea compatible.

¿Cómo ajustar el ecualizador gráfico?

El ECUALIZADOR GRÁFICO actúa sobre la mezcla principal. Use los deslizadores para ajustar las frecuencias deseadas. Por ejemplo, para reducir la realimentación (larsen), baje las frecuencias medias. Para un sonido más claro, aumente los agudos.

¿Puedo usar un procesador de efectos externo?

Sí. Conecte la salida de un dispositivo externo a la entrada STEREO RTN (conectores jack 6,35 mm). El procesador de efectos interno será entonces omitido. Use el botón AUX/DSP RET para ajustar el nivel de retorno. También puede usar la salida AUX OUT para enviar la señal al externo.

¿Cómo limpiar la consola MixPack Pro?

Desconecte primero el aparato. Use un paño seco, suave y que no suelte pelusa para limpiar la superficie. Nunca use disolventes, alcohol o productos abrasivos. Para los conectores, se puede usar un leve soplido de aire comprimido.

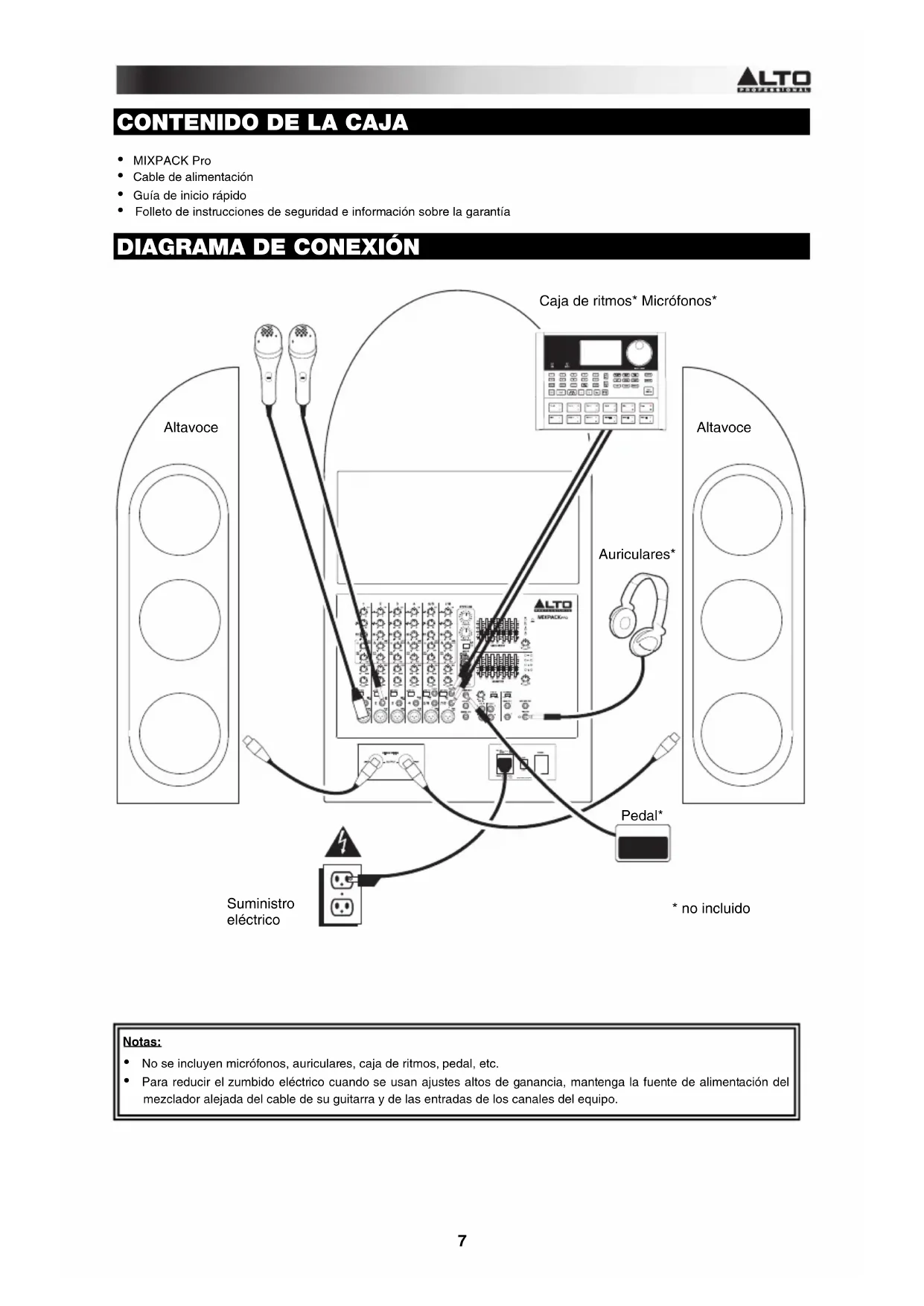

MANUAL DE USUARIO MixPack Pro ALTO

• MIXPACK Pro
• Cable de alimentación
• Guía de inicio rápido
• Folleto de instrucciones de seguridad e información sobre la garantía

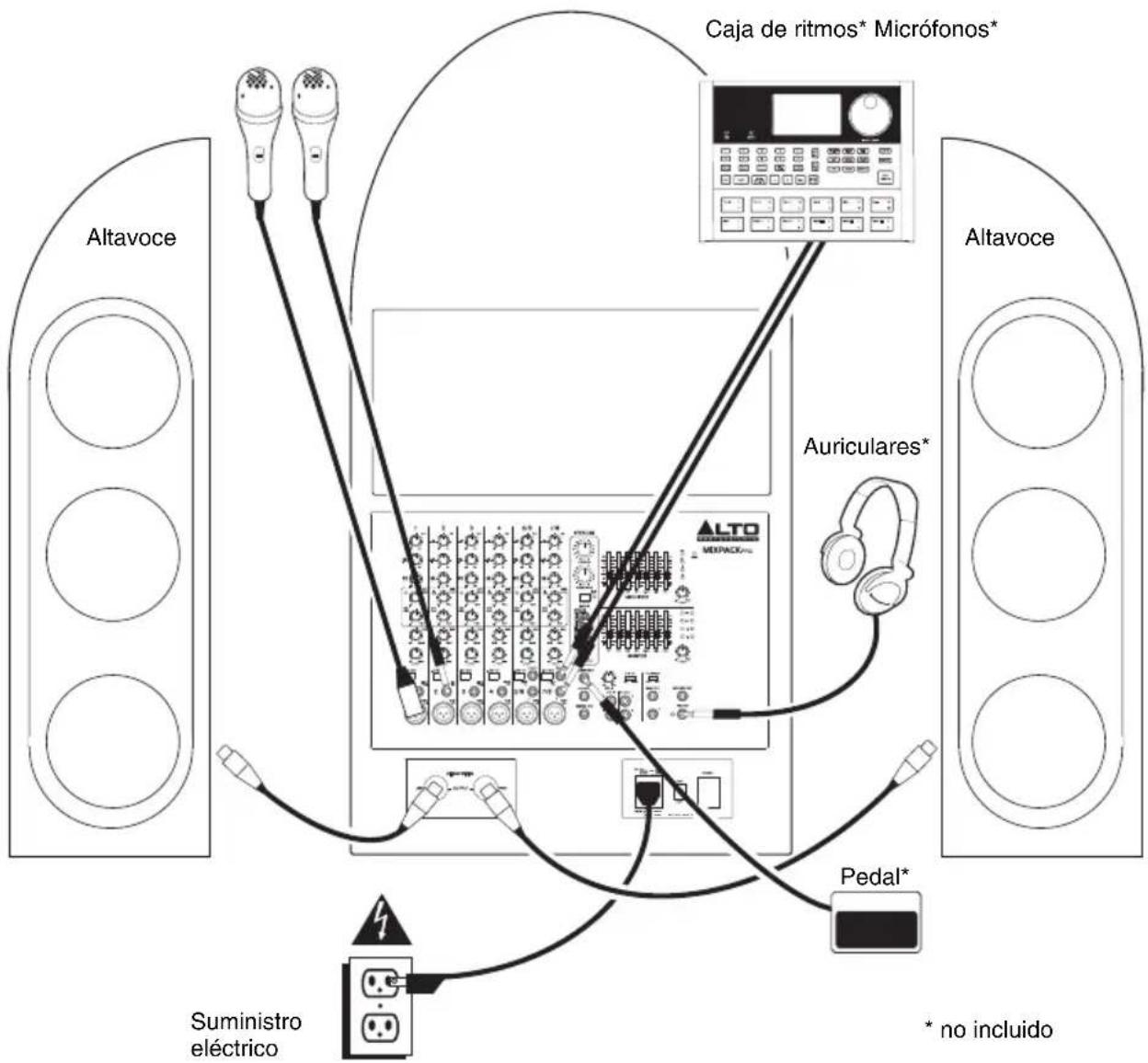

DIAGRAMA DE CONEXIÓN

Notas:

• No se incluyen micrófonos, auriculares, caja de ritmos, pedal, etc.
• Para reducir el zumbido eléctrico cuando se usan ajustes altos de ganancia, mantenga la fuente de alimentación del mezclador alejada del cable de su guitarra y de las entradas de los canales del equipo.

CARACTERÍSTICAS

1 2 3 POWER 12W 22W

1. ENTRADA DE ALIMENTACIÓN - Use el cable de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Con la alimentación eléctrica desconectada, enchufe el cable de alimentación al mezclador primero, y luego al tomacorriente.
2. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después de desconectar todos los dispositivos de entrada. Asegúrese de que la perilla de MASTER LEVEL esté ajustada a "cero" antes de encenderlo.
3. INTERRUPTOR DE ENCENDIDO – Se usa para encender y apagar el mezclador. Encienda el mezclador después de haber conectado todos los dispositivos de entrada. Asegúrese de que la perilla de NIVEL MAESTRO esté ajustada a "cero" antes de encenderlo.
4. SALIDAS PARA ALTAVOCES – Conecte los altavoces a estas salidas usando cables de 1/4".
5. ENTRADA DE MICRÓFONO (XLR) – Conecte a estas entradas un micrófono con un cable XLR.
6. ENTRADA DE LÍNEA (1/4") – Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4" TRS.
7. ENTRADA DE LÍNEA (1/4") – Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4" TS.
8. ECUALIZACIÓN DE ALTOS (AGUDOS) – Ajusta las altas frecuencias (agudos) del canal.
9. ECUALIZADOR DE MEDIOS – Ajusta la gama de frecuencias medias del canal.
10. ECUALIZACIÓN DE BAJOS (GRAVES) – Ajusta las bajas frecuencias (graves) del canal.
11. ENVÍO AUXILIAR 1 – Ajusta el nivel de audio (pre fader) del canal que se envía a la SALIDA DE MONITOR y a la salida para AURICULARES.
12. ENVÍO AUXILIAR 2 – Ajusta el nivel de audio del canal (post-ecualización) que se envía al procesador de efectos interno del mezclador o la SALIDA AUXILIAR. Aumente este ajuste para los canales a los que desea aplicar efectos internos. Puede usarlo para aplicar efectos a canales individuales. (Si tiene un dispositivo externo conectado al conector de RETORNO ESTÉREO, se puentea el procesador de efectos interno.)
13. PANEO DE CANAL – Ajusta la posición del canal (mono) en el campo estéreo.
14. BALANCE (CAN 5/6 y 7/8) – Ajusta el balance entre los canales 5 y 6 y los canales 7 y 8.

15. VOLUMEN DE CANAL – Ajusta el nivel de audio del canal.

16. INTERRUPTOR DE -20 dB – Cuando se acciona este botón, el audio de ese canal se atenúa en 20 dB. Esto ayuda a aumentar el margen (headroom) y reducir la distorsión debida a una señal fuerte en general que produce picos frecuentes.

17. ENTRADA DE 2 PISTAS – Puede usar un cable RCA estándar para conectar una fuente de audio adicional a la entrada de 2 PISTAS. El volumen de la señal se puede ajustar con la perilla de NIVEL DE ENTRADA DE 2 PISTAS y enviar a la mezcla de monitor (SALA DE CONTROL y AURICULARES) o a la mezcla principal (SALIDA PRINCIPAL).
18. SALIDA PARA 2 PISTAS – Puede usar un cable RCA estéreo estándar para conectar esta salida a un dispositivo de grabación externo. La señal enviada por estas salidas RCA es la misma señal de la SALIDA PRINCIPAL.
19. SALIDA DE ENVÍO AUXILIAR – Puede usar cables TRS de 1/4" para conectar estas salidas a las entradas de dispositivos externos. Por ejemplo, puede conectar la SALIDA DE ENVÍO AUXILIAR 1 a un amplificador o monitor activo a fin de crear una mezcla de monitor personalizada para los músicos en el escenario. Puede usar también cables en Y (no suministrados) para conectar la SALIDA DE ENVÍO AUXILIAR 2 a la entrada de una unidad de efectos externa y luego conectar las salidas de esta unidad a las entradas de RETORNO AUXILIAR 2.
20. RETORNO ESTÉREO— Puede conectar a estas entradas las salidas de un dispositivo externo con un cable estéreo de 1/4". Esto se usa habitualmente para dispositivos de efectos externos, pero se puede usar también como canal de entrada adicional para sintetizadores, baterías electrónicas, cajas de ritmo, etc. Ajuste el volumen de esta entrada con la perilla de RETORNO AUXILIAR/DSP. (Si tiene un dispositivo externo conectado al conector de RETORNO ESTÉREO, se puentea el procesador de efectos interno.).
21. RETORNO AUXILIAR/DSP – Ajusta el volumen del procesador de efectos interno del mezclador o de la señal que se envía al RETORNO ESTÉREO. Cuando se insertan cables al RETORNO ESTÉREO, se puentea el procesador de efectos interno.
22. SILENCIAMIENTO DE EFECTOS – Pulse este botón para silenciar/anular el silenciamiento de los efectos.
23. .LED DE RECORTE/SILENCIAMIENTO DE EFECTOS – EI LED destella si la señal del procesador de efectos interno se recorta. Si esto sucede, disminuya el ajuste de la perilla de ENVÍO AUXILIAR 2 o la perilla de NIVEL DE CANAL.
24. SELECTOR DE EFECTOS – Selecciona el efecto que el procesador de efectos interno del mezclador aplica a los diversos canales. Cada canal puede enviar al procesador niveles diferentes de audio ajustando su perilla de ENVÍO AUXILIAR 2. Consulte en la sección EFECTOS una explicación de los efectos disponibles. (Si tiene un dispositivo externo conectado al conector de RETORNO ESTÉREO, se puentea el procesador de efectos interno.)
25. SELECTOR DE VARIACIONES – Selecciona la magnitud del efecto aplicado a los diversos canales.
26. INTERRUPTOR DE PEDAL – Cuando se conecta a este conector un interruptor de pedal de tipo de enganche con un cable TRS de 1/4", se puede pulsar para permitir que todos los canales puenteen el procesador de efectos interno del mezclador.
27. NIVEL DE ENTRADA DE 2 PISTAS – Ajusta el nivel de audio enviado a los conectores de ENTRADA DE 2 PISTAS y aplicada a la mezcla principal o a la mezcla de monitor.
28. 2TK TO – Ajuste este interruptor para dirigir el audio enviado a la 2TK IN a los canales 7 / 8 o de la mezcla principal.
29. ECUALIZADOR GRÁFICO – Estos controles se pueden usar para ajustar la ecualización de la mezcla principal.
30. AURICULARES – Conecte sus auriculares estéreo de 1/4" a esta salida. La perilla MONITOR LEVEL controla el volumen.
31. Monitor Out- Use cables de 1/4" estándar para conectar estas salidas a los altavoces. El nivel de estas salidas está controlado por la perilla de NIVEL Monitor.
32. SALIDA PRINCIPAL – Use cables de 1/4" estándar para conectar estas salidas a los altavoces. El nivel de estas salidas está controlado por la perilla de NIVEL MAESTRO.
33. Monitor Level- Ajusta el volumen de la SALIDA Monitor.
34. MASTER LEVEL – Ajusta el volumen de la SALIDA PRINCIPAL.
35. MEDIDORES LED – Muestran el nivel de audio de la mezcla principal y la mezcla de monitor. Baje el volumen si el LED +10 se enciende excesivamente.
36. ALIMENTACIÓN FANTASMA – Se utiliza para activar y desactivar la alimentación fantasma. Cuando se activa, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.
37. LED DE ENCENDIDO – Se ilumina cuando el mezclador está encendido.

EFECTOS

PARA OÍR LOS EFECTOS EN UN CANAL: Use el SELECTOR DE EFECTOS para elegir uno de los efectos siguientes y luego aumente el FX AUX1 POST de ese canal.

#	PRESET	DESCRIPCIÓN	PARÁMETRO	RANGO
1	VOCAL	Reverberación, que simula una sala con pequeño tiempo de retardo	Tiempo de decaimiento Pre-retraso	0.8~1.1s 0~79ms
2	VOCAL	Reverberación, que simula una espacio pequeño con un ligero tiempo de decaimiento	Tiempo de decaimiento Pre-retraso	0.8~2.5s 0~79ms
3	LARGE HALL	Reverberación, que simula un espacio acústico grande	Tiempo de decaimiento Pre-retraso	3.6~5.4s 23~55ms
4	SMALL HALL	Reverberación, que simula la acústica del espacio de un escenario.	Tiempo de decaimiento Pre-retraso	1.0~2.9s 20~45ms
5	LARGE ROOM	Reverberación, que simula un estudio con muchas reflexiones tempranas.	Tiempo de decaimiento Pre-retraso	2.9~4.5s 23~55ms
6	SMALL ROOM	Reverberación, que simula una sala de estudio brillante.	Tiempo de decaimiento Pre-retraso	0.7~2.1s 20~45ms
7	PLATE	Simula la reverberación de una placa brillante	Tiempo de decaimiento Pre-retraso	0.6~6.1s 10ms
8	TAPE REVERB	Simula el retardo de cinta clásico creado por múltiples cabezales de reproducción.	Tiempo de decaimiento Pre-retraso	1.3~5.4 0~84ms
9	SPRING REVERB	Simula el sonido ligeramente estirado de la reverberación de resorte proveniente de los transductores acústicos.	Tiempo de decaimiento Pre-retraso	1.3~5.4s 0~84ms
10	MONO DELAY	Reproduce la señal después de un breve período de tiempo.	Período de retraso 60~650ms
11	STEREO DELAY	Reproduce la señal después de un breve período de tiempo con una ligera diferencia entre los dos canales estéreo.	Período de retraso Realimentación	210~400ms 37~73%
12	FLANGER	Efecto de flanger estéreo clásico, similar al despegue de un avión a reacción.	Frecuencia 0.16~2.79Hz
13	CHORUS	Simula el sonido pleno, complejo y acuoso de varios instrumentos que tocan lo mismo.	Frecuencia 0.5~5Hz
14	REVERB+ DELAY	Efecto de retardo con reverberación de sala.	Período de retraso Tiempo de decaimiento inverso	211~375ms 1.0~2.9s
15	REVERB+ FLANGER	Efecto de flanger estéreo con reverberación de sala.	Frecuencia de flanger Tiempo de decaimiento inverso	0.16~2.52Hz
16	REVERB+ CHORUS	Efecto de coro estéreo con reverberación de sala.	Frecuencia de coro Tiempo de decaimiento inverso	0.5~4.74Hz 1.5~2.9s
