Tipo di prodotto	Tavolo di missaggio audio con processore di effetti
Numero di canali	8 (4 mono + 2 stereo)
Alimentazione	220-240 V, 50/60 Hz, 30 W
Dimensioni (L x l x H)	320 x 250 x 100 mm
Peso	3,5 kg
Ingressi microfono	4 x XLR con alimentazione phantom +48 V commutabile
Ingressi linea	4 x jack 6,35 mm TRS/TS (livello linea)
Ingresso stereo ausiliario	2 x RCA (2TK IN)
Uscite principali	2 x jack 6,35 mm (MAIN OUT)
Uscita monitor	1 x jack 6,35 mm (MONITOR OUT)
Uscita cuffia	1 x jack 6,35 mm stereo
Uscita ausiliaria	2 x jack 6,35 mm (AUX OUT)
Processore di effetti integrato	16 preimpostazioni (riverbero, delay, chorus, flanger, ecc.)
Equalizzatore per canale	3 bande (acuti, medi, gravi)
Equalizzatore grafico master	9 bande
Alimentazione phantom	Commutabile +48 V per microfoni a condensatore
Funzioni aggiuntive	Pan/Balance, AUX sends, FX mute, pedale effetti
Manutenzione e pulizia	Pulire con un panno asciutto e morbido, non utilizzare solventi
Sicurezza	Scollegare prima della pulizia, non esporre all'umidità
Ricambi e riparabilità	Contattare il servizio clienti ALTO
Informazioni generali	Manuale d'uso di 28 pagine disponibile per il download gratuito

Domande frequenti - MixPack Pro ALTO

Come collegare microfoni al MixPack Pro?

Collegare i microfoni dinamici o a condensatore agli ingressi XLR (canali 1-4). Per un microfono a condensatore, attivare l'alimentazione phantom +48V tramite l'interruttore dedicato. Assicurarsi che gli altoparlanti siano spenti prima di collegare o scollegare i microfoni.

Come utilizzare gli effetti integrati?

Selezionare un effetto con il pulsante SELEZIONE EFFETTO (16 preimpostazioni). Per applicarlo a un canale, aumentare l'impostazione FX AUX1 POST di quel canale. È possibile regolare la quantità di effetto con il pulsante VARIAZIONI. Per disattivare l'effetto, premere FX MUTE.

Cosa fare se il suono satura o distorce?

Se il LED CLIP si accende frequentemente, ridurre il livello del canale interessato (LIVELLO CANALE) o abbassare l'impostazione MASTER LEVEL. Controllare anche le regolazioni dell'equalizzazione e le sorgenti di ingresso. Se il problema persiste, diminuire il volume dello strumento o del microfono collegato.

Come collegare una cuffia?

Collegare la cuffia stereo all'uscita USCITA CUFFIA (presa jack 6,35 mm). Regolare il volume con il pulsante MONITOR LEVEL. Il segnale inviato alla cuffia corrisponde al mix di pre-ascolto (CTRL ROOM).

Come utilizzare l'alimentazione phantom?

L'alimentazione phantom fornisce +48 V sugli ingressi microfono XLR per microfoni a condensatore. Attivarla con l'interruttore ALIMENTAZIONE PHANTOM. Importante: abbassare il volume prima di attivare o disattivare l'alimentazione phantom e non utilizzarla con microfoni dinamici non compatibili.

Come registrare tramite l'uscita 2TK?

Collegare il dispositivo di registrazione (computer, registratore) alle uscite 2TK OUT (RCA). Il segnale inviato è identico a quello delle uscite principali (MAIN OUT). Regolare il livello con il pulsante 2TK IN LEVEL se si utilizza anche l'ingresso 2TK.

Come utilizzare un pedale effetti?

Collegare un pedale d'espressione (con cavo TRS 6,35 mm) all'ingresso PEDALE EFFETTI. Consente di disattivare o attivare gli effetti interni per tutti i canali premendo il pedale. Assicurarsi che il pedale sia compatibile.

Come regolare l'equalizzatore grafico?

L'EQUALIZZATORE GRAFICO agisce sul mix principale. Utilizzare i cursori per regolare le frequenze desiderate. Ad esempio, per ridurre il feedback, abbassare le frequenze medie. Per un suono più chiaro, aumentare gli acuti.

Posso utilizzare un processore di effetti esterno?

Sì. Collegare l'uscita di un dispositivo esterno all'ingresso STEREO RTN (prese jack 6,35 mm). Il processore di effetti interno verrà quindi bypassato. Utilizzare il pulsante AUX/DSP RET per regolare il livello di ritorno. È anche possibile utilizzare l'uscita AUX OUT per inviare il segnale all'esterno.

Come pulire la console MixPack Pro?

Scollegare prima l'apparecchio. Utilizzare un panno asciutto, morbido e non pelucchi per pulire la superficie. Non utilizzare mai solventi, alcol o prodotti abrasivi. Per i connettori, è possibile usare un leggero getto d'aria compressa.

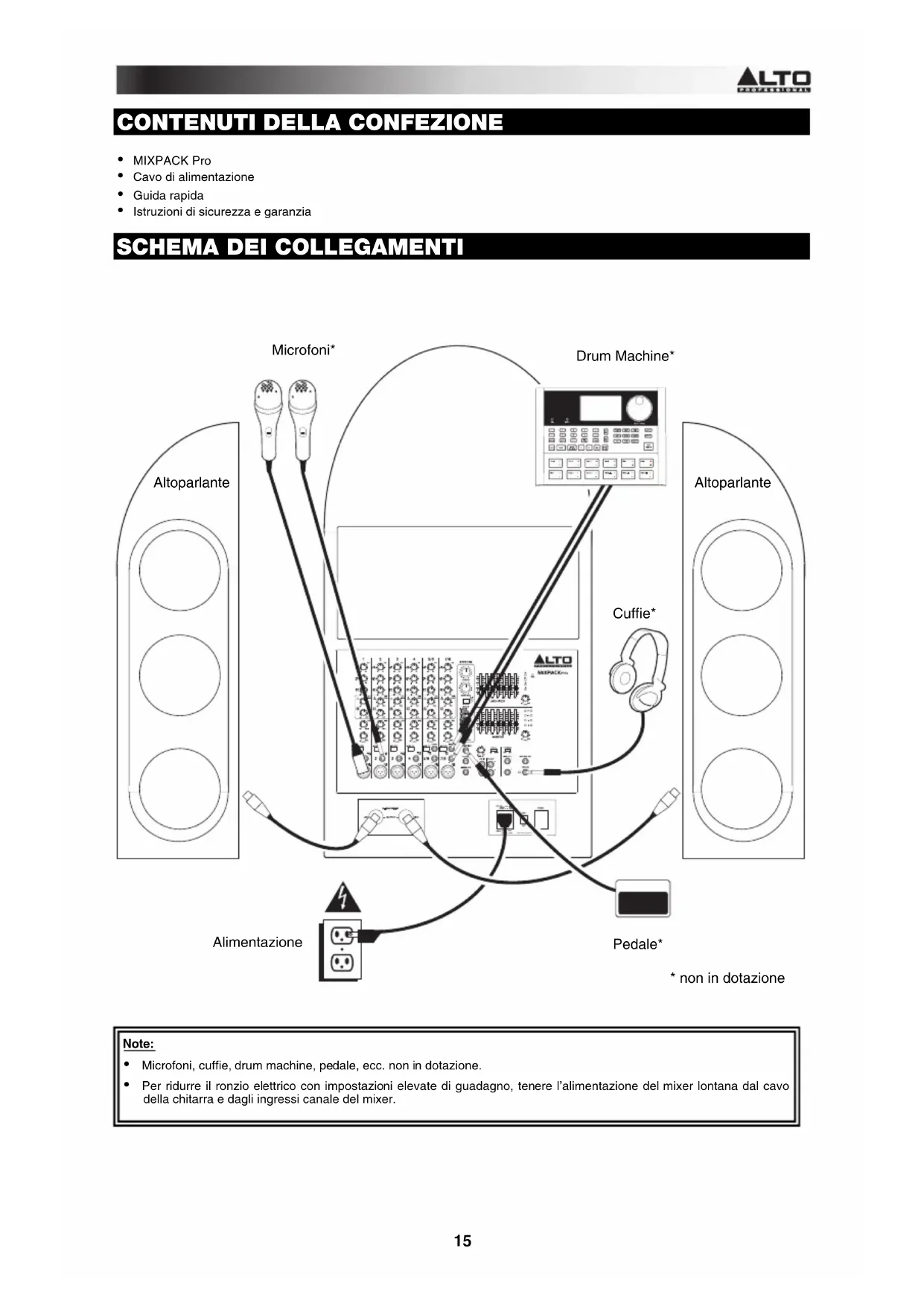

MANUALE UTENTE MixPack Pro ALTO

CONTENUTI DELLA CONFEZIONE

• MIXPACK Pro
  • Cavo di alimentazione
• Guida rapida
  • Istruzioni di sicurezza e garanzia

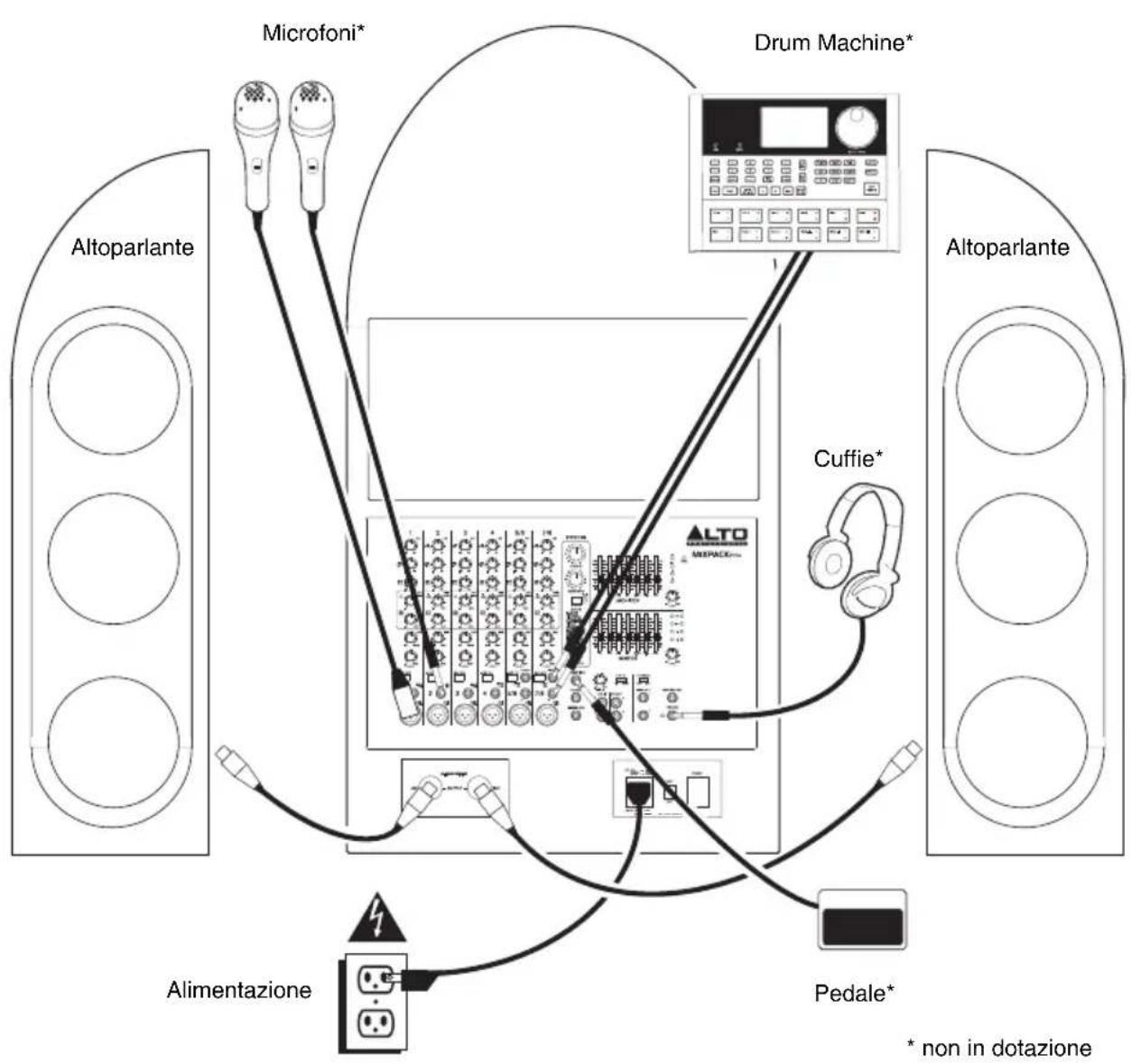

SCHEMA DEI COLLEGAMENTI

Note:

• Microfoni, cuffie, drum machine, pedale, ecc. non in dotazione.
• Per ridurre il ronzio elettrico con impostazioni elevate di guadagno, tenere l'alimentazione del mixer lontana dal cavo della chitarra e dagli ingressi canale del mixer.

CARATTERISTICHE

1. POWER IN (INGRESSO ALIMENTAZIONE) – Servirsi del cavo di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare il cavo d'alimentazione innanzitutto nel mixer, quindi ad una presa elettrica.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver collegato tutti i dispositivi d'ingresso. Assicurarsi che la manopola MASTER LEVEL sia impostata su "zero" prima di accenderlo.
3. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver collegato tutti gli altri dispositivi di ingresso. Assicurarsi che la manopola MASTER LEVEL sia impostata su "zero" prima di accenderlo.
4. LAUTSPRECHERAUSGÄNGE - Schließen Sie die Lautsprecher mit den 1/4"-Kabeln an diese Ausgänge an.
5. INGRESSO MICROFONO (XLR) – Collegare un microfono a questi ingressi servendosi di un cavo XLR.
6. INGRESSI DI LINEA (1/4") – Collegare dispositivi a livello di linea a questi ingressi servendosi di cavi da 1/4" TRS.
7. INGRESSI DI LINEA (1/4") – Collegare dispositivi a livello di linea a questi ingressi servendosi di cavi da 1/4" TS.
8. HI EQ (TREBLE) – Regola le frequenze alte (treble) del canale.
9. MID EQ – Regola le frequenze medie del canale.
10. LOW EQ (BASS) – Regola le frequenze basse (bass) del canale.
11. AUX SEND 1 – Regola il livello del canale audio (pre-fader) inviato all'uscita MONITOR e all'uscita CUFFIE.
12. AUX SEND 2 – Regola il livello del canale audio (post-EQ) inviato al processore di effetti interno del mixer o all'uscita AUX. Alzarlo per i canali ai quali si desidera applicare effetti. Può essere utilizzato per applicare effetti ai singoli canali. (Qualora un dispositivo esterno fosse collegato al jack STEREO RTN, il processore di effetti interno sarà bypassato.)
13. PAN – Regola la posizione (mono) del canale nel campo stereo.
14. BALANCE (CH 5/6 e 7/8) – Regola il bilanciamento tra i canali 5 e 6 e i canali 7 e 8.

15. CHANNEL VOLUME (volume canale) – Regola il livello audio sul canale.

16. INTERRUTTORE -20 dB – Quando questo tasto è premuto, l'audio di quel canale sarà attenuato di 20 dB. Questo può aiutare ad aumentare la headroom e a ridurre la distorsione dovuta ad un segnale di ingresso eccessivamente rumoroso che effettui picchi frequenti.

17. INGRESSO 2TK – Per collegare una fonte audio aggiuntiva all'ingresso 2TK è possibile utilizzare un cavo standard stereo RCA. Il volume del segnale può essere regolato con la manopola 2TK IN LEVEL e inviato al monitor mix (CTRL ROOM e PHONES) o al main mix (MAIN OUT).
18. USCITA 2TK – Per collegare questa uscita ad un dispositivo di registrazione esterno è possibile utilizzare un cavo standard stereo RCA. Il segnale inviato da queste uscite RCA è lo stesso segnale dell'uscita MAIN OUT.
19. USCITA AUX – Si può utilizzare un cavo TRS da 1/4" per collegare questa uscita all'ingresso di un amplificatore esterno o un monitor attivo per creare un mix personalizzato di monitoraggio per i musicisti sul palco. Si può regolare questo livello servendosi della manopola AUX SEND 2. Per utilizzare un rack effetti esterno, compressore, ecc. con il mixer, è possibile utilizzare un cavo a Y per collegare questa uscita all'ingresso del dispositivo esterno, quindi collegare le uscite del dispositivo all'ingresso STEREO RTN.
20. STEREO RTN – È possibile collegare l'uscita di un dispositivo esterno a questo ingresso servendosi di un cavo stereo da 1/4". Solitamente viene utilizzato per dispositivi di effetti esterni, ma può anche essere utilizzato come canale di ingresso extra per sintetizzatori, drum machine, ecc. Regolare il volume di questi ingressi servendosi della manopola AUX/DSP RET. (Qualora un dispositivo esterno fosse collegato al jack STEREO RTN, il processore di effetti interno sarà bypassato.)
21. AUX/DSP RET – Regola il volume del processore di effetti interno del mixer o del segnale inviato a STEREO RTN. Quando vengono inseriti cavi in STEREO RTN, il processore di effetti interno verrà bypassato.
22. FX MUTE – Premere questo tasto per silenziare / riattivare l'audio degli effetti.
23. LED FX CLIP/MUTE – Il LED lampeggia se il segnale del processore di effetti interno del mixer salta. Se ciò dovesse accadere, abbassare l'impostazione della manopola FX AUX1 POST o della manopola CHANNEL LEVEL.
24. SELETTORE DI EFFETTI – Seleziona gli effetti che il processore di effetti interno del mixer applicherà ai vari canali. Ciascun canale può inviare diversi livelli di audio al processore regolando le relative monopole AUX SEND 2. Si veda la sezione EFFETTI per una spiegazione in merito agli effetti disponibili. (Qualora un dispositivo esterno fosse collegato al jack STEREO RTN, il processore di effetti interno sarà bypassato.)
25. SELETTORE DI VARIAZIONI – Seleziona la quantità di effetti applicata ai vari canali.
26. INTERRUTTORE A PEDALE – Quando un interruttore a pedale è collegato a questo jack servendosi di un cavo TRS da 1/4", può essere premuto per consentire a tutti i canali di bypassare il processore di effetti interno del mixer.
27. 2TK IN LEVEL – Regola il livello dell'audio inviato ai jack 2TK IN e convogliato al main mix o al monitor mix.
28. 2TK TO – Impostare questo interruttore in modo tale da convogliare l'audio inviato ai jack d'ingresso 2TK ai canali 7/8 o al mix principale.
29. EQUALIZZATORE GRAFICO – Si possono utilizzare questi comandi per regolare l'equalizzazione del mix principale.
30. CUFFIE – Collegate a questa uscita le vostre cuffie da 1/4". La manopola MONITOR LEVEL controlla il volume.
31. USCITA MONITOR – Servirsi di un cavo standard TRS da 1/4" per collegare questa uscita ad un monitor o ad un sistema di amplificatori. Il livello di questa uscita è controllato dalla manopola MONITOR LEVEL.
32. Main Output - ajuste el volumen de la SALIDA PRINCIPAL.
33. MONITOR LEVEL – Regola il volume delle MONITOR OUT e delle cuffie.
34. MASTER LEVEL – Regola il livello del volume dell'USCITA PRINCIPALE.
35. MISURATORI A LED – Mostrano il livello audio del mix principale e del mix monitor. Abbassare il volume se il LED +10 si accende troppo.
36. ALIMENTAZIONE PHANTOM – Attiva e disattiva l'alimentazione phantom. Quando attivata, l'alimentazione phantom fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore si. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.
37. LED DI ALIMENTAZIONE – Si illumina quando il mixer è acceso.

EFFETTI

PER SENTIRE GLI EFFETTI SU UN CANALE: servirsi del SELETTORE DI EFFETTI per scegliere uno degli effetti, quindi alzare il FX AUX1 POST per quel canale.

#	PRESET	DESCRIZIONE	PARAMETRO	GAMMA
1	VOCE	Riverbero, che simula una sala con un breve tempo di delay.	Tempo di decadenzaPre-delay	0.8~1.1s0~79ms
2	VOCE	Riverbero, che simula un piccolo spazio, con un feggero tempo di decadenza.	Tempo di decadenzaPre-delay	0.8~2.5s0~79ms
3	LARGE HALL (GRANDE SALA CONCERTI)	Riverbero, che simula un grande spazio acustico.	Tempo di decadenzaPre-delay	3.6~5.4s23~55ms
4	SMALL HALL (PICCOLA SALA CONCERTI)	Riverbero, che simula l'acustica di un palcoscenico.	Tempo di decadenzaPre-delay	1.0~2.9s20~45ms
5	LARGE ROOM (SALA GRANDE)	Riverbero, che simula uno studio con numerosi riflessi anticipati.	Tempo di decadenzaPre-delay	2.9~4.5s23~55ms
6	SMALL ROOM (SALA PICCOLA)	Riverbero, che simula uno studio limpido.	Tempo di decadenzaPre-delay	0.7~2.1s20~45ms
7	PIATTO Simula il riverbero di un piatto limpido.		Tempo di decadenzaPre-delay	0.6~6.1s10ms
8	TAPE REVERB (RIVERBERO NASTRO)	Simula il delay classico del nastro creato da testine di riproduzione multiple.	Tempo di decadenzaPre-delay	1.3~5.40~84ms
9	SPRING REVERB	Simula il suono lievemente allungato del riverbero a molla dai trasduttori analogici.	Tempo di decadenzaPre-delay	1.3~5.4s0~84ms
10	MONO DELAY	Riproduce il segnale dopo un breve periodo di tempo.	Periodo di delay 60~650ms
11	STEREO DELAY	Riproduce il segnale dopo un breve periodo di tempo con una lieve differenza tra i due canali stereo.	Periodo di delayFeedback	210~400ms37~73%
12	FLANGER	Classico effetto di flanging stereo, simile al suono di un jet che decolla.	Frequenza	0.16~2.79Hz
13	CHORUS	Simula il suono intero, complesso e acquoso di numerosi strumenti che suonano la stessa cosa.	Frequenza	0.5~5Hz
14	REVERB+ DELAY	Effetto delay con riverbero room	Periodo di delayTempo di decadimento inverso	211~375ms1.0~2.9s
15	REVERB+ FLANGER	Effetto flanger stereo con riverbero room	Frequenza flangerTempo di decadimento inverso	0.16~2.52Hz
16	REVERB+ CHORUS	Effetto chorus stereo con riverbero room	Frequenza chorusTempo di decadimento inverso	0.5~4.74Hz1.5~2.9s
