Producttype	Mengtafel met ingebouwde effectprocessor
Merk	ALTO
Model	Mixpack Express
Aantal ingangskanalen	8 kanalen (4 microfoon/lijn + 2 lijn RCA + 1 FX return)
Microfooningangen	4 ingangen met XLR en 1/4\" jack connectoren
Lijningangen	1/4\" jack ingangen (kanalen) en RCA-ingangen (stereo)
Hoofduitgangen	2 1/4\" jack uitgangen (Main Out) + 1 Monitor Out uitgang
Hoofdtelefoonuitgang	1 1/4\" stereo jack uitgang
FX Send uitgang	1 1/4\" jack uitgang voor verzending naar externe effecten
FX Retour	1 1/4\" jack ingang voor retour van externe effecten
Kanaalegalisatie	2 bands: Hoge tonen (Hi EQ) en Lage tonen (Low EQ)
Hoofd grafische equalizer	Ingebouwde grafische equalizer voor de hoofd mix
Ingebouwde effectprocessor	16 presets: reverbs, delays, chorus, combinaties
Effectbesturing	Effectkiezer, FX AUX1 POST knop per kanaal, FX RET knop, aan/uit schakelaar
Ingang voor effectpedaal	TRS 1/4\" connector voor bypass pedaal
LED-indicatoren	Clipping indicator (Peak), hoofdniveau indicatoren (+10, 0, -10, -20)
Voeding	Netvoeding via meegeleverde voedingskabel
Afmetingen (ong.)	Ongeveer 300 x 200 x 100 mm (schatting)
Gewicht (ong.)	Ongeveer 2 kg (schatting)
Behuizingsmaterialen	Metalen chassis
Onderhoud en reiniging	Reinigen met een droge zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Ontkoppelen voor onderhoud. Niet blootstellen aan vocht. Gebruik een geaard stopcontact.

Veelgestelde vragen - Mixpack Express ALTO

Hoe sluit ik een microfoon aan op de Mixpack Express?

Sluit de microfoon aan op een van de microfooningangen (kanalen 1 tot 4) met een XLR- of 1/4" jackkabel. Zorg ervoor dat het kanaalniveau (CHANNEL LEVEL) op minimum staat voordat u aansluit.

Hoe gebruik ik de ingebouwde effecten?

Selecteer een effect met de EFFECTKIEZER knop (19). Verhoog de FX AUX1 POST knop van het gewenste kanaal om signaal naar het effect te sturen. Activeer het effect met de EFFECTS ON/OFF toets (20).

Wat te doen als de piekindicator (PEAK) knippert?

De PEAK-indicator geeft vervorming aan. Verlaag het kanaalniveau (CHANNEL LEVEL) of de FX AUX1 POST knop van het betreffende kanaal. U kunt ook het MASTER LEVEL verlagen.

Hoe sluit ik een externe effectprocessor aan?

Sluit de FX SEND uitgang (12) aan op de ingang van het externe apparaat, en sluit vervolgens de uitgang van het externe apparaat aan op de FX RETURN ingang (13). Gebruik 1/4" jackkabels. Stel het niveau in met FX RET (14).

Hoe stel ik een monitor (return) in?

Gebruik de MONITOR OUT uitgang (15) en sluit deze aan op een versterker of actieve luidspreker. Stel het niveau in met de MONITOR LEVEL knop. Het signaal van deze uitgang is onafhankelijk van de hoofd mix.

Kan ik een hoofdtelefoon aansluiten?

Ja, sluit een stereo hoofdtelefoon met 1/4" jack plug aan op de HOOFDTELEFOON uitgang (17). Het volume wordt geregeld met de MONITOR LEVEL knop.

Hoe stel ik de egalisatie op een kanaal in?

Gebruik de HI EQ (7) knoppen voor hoge tonen en LOW EQ (8) voor lage tonen per kanaal. Draai met de klok mee om te verhogen, tegen de klok in om te verlagen.

Hoe gebruik ik een effectpedaal met de mengtafel?

Sluit een pedaal met een TRS 1/4" kabel aan op de EFFECTPEDAAL ingang. Eenmaal aangesloten, kan het de interne effecten voor alle kanalen omzeilen (bypass).

Wat zijn de 16 beschikbare effect presets?

Ze omvatten reverbs (Vocal, Hall, Room, Plate), stereo delays, combinaties van reverb+delay, en reverb+chorus. Raadpleeg de EFFECTEN sectie van de handleiding voor de volledige lijst.

Hoe neem ik de hoofd mix op?

Gebruik de TAPE OUT uitgangen (11) met RCAsnoeren om een externe recorder aan te sluiten. Het signaal is identiek aan dat van de hoofd uitgangen (MAIN OUT).

GEBRUIKSAANWIJZING Mixpack Express ALTO

MIXPACK Express
Stroomkabel
- Snelstartgids
Veiligheidsvoorschriften & boekje met informatie over de garantie

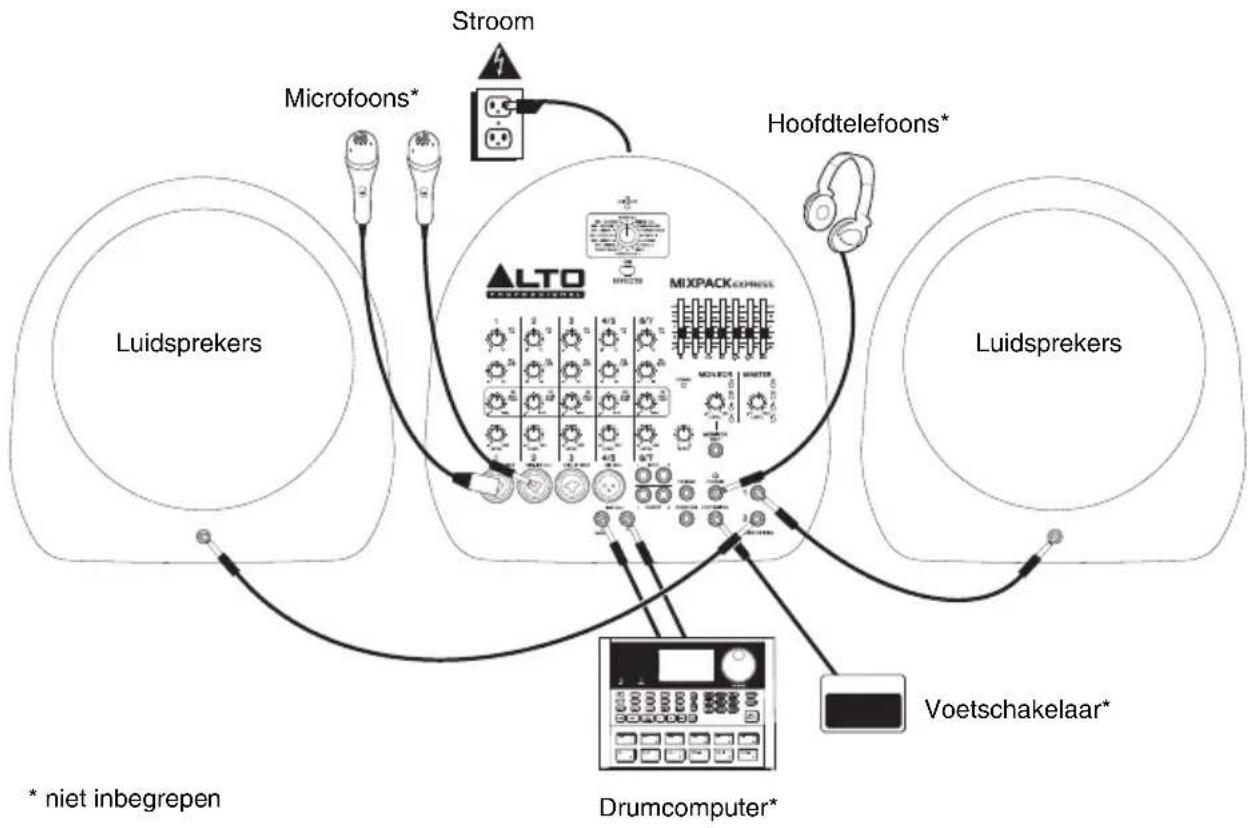

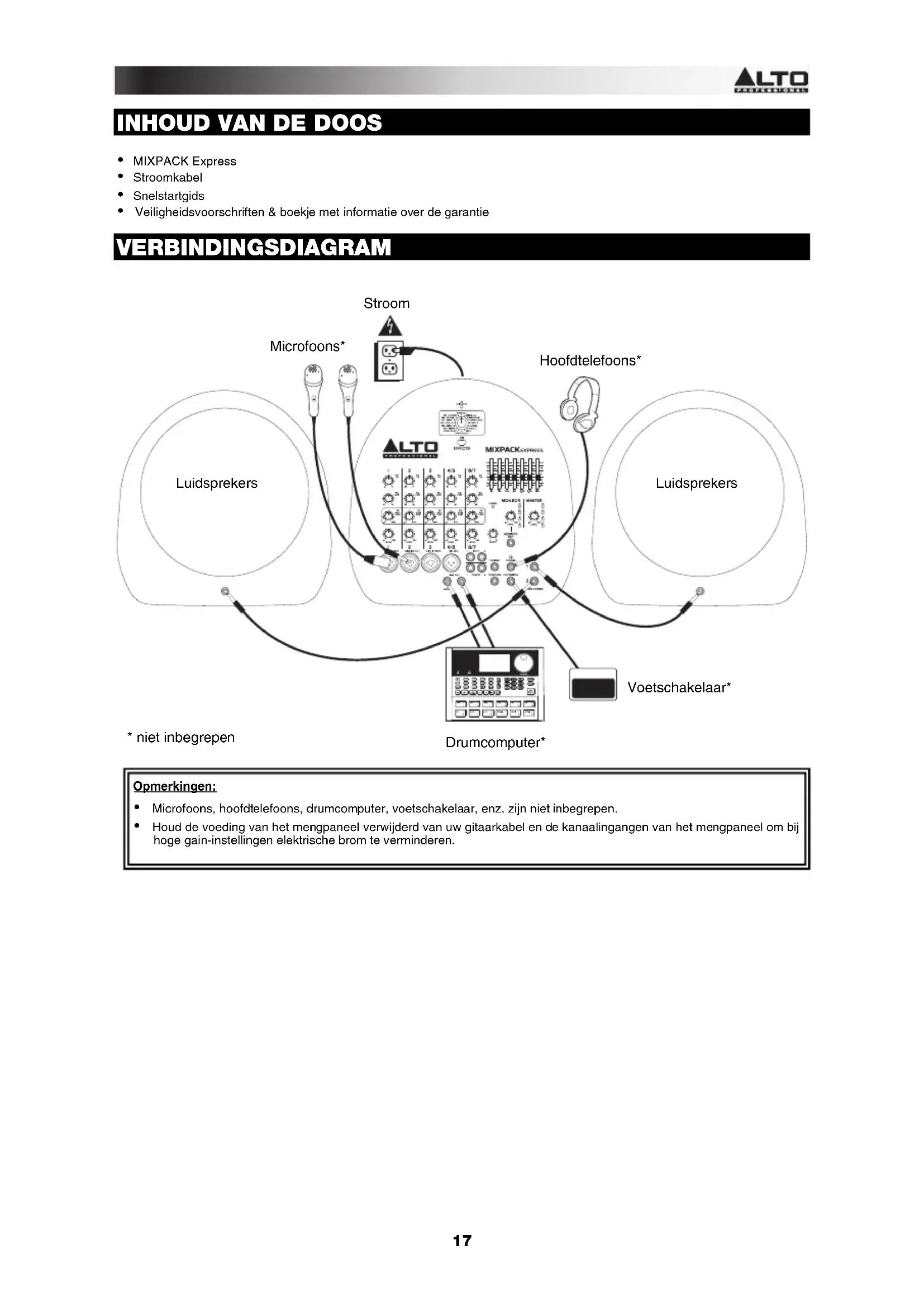

VERBINDINGSDIAGRAM

Opmerkingen:

• Microfoons, hoofdtelefoons, drumcomputer, voetschakelaar, enz. zichn Niet inbegrepen.
  Houd de voeding van het mengpaneel verwijderd van uw gitaarkabel en de kanaalingangen van het mengpaneel om bij hoge gain-instelingen elektrische brom te verminderen.

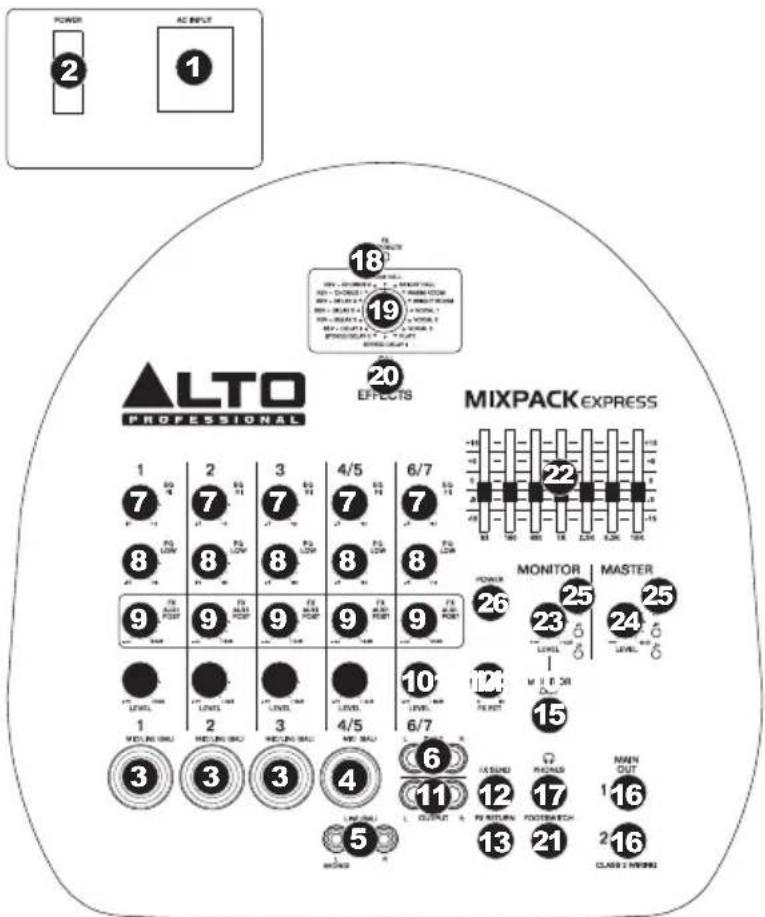

EIGENSCHAPPEN

1. POWER IN - Gebruik de bijgevoegde stroomkabel om verbinding te makeu tussen de mixer en een stopcontact. Terwijl de stroom uitsstaat, plug je de stroomkabel eerst in de mixer, cervolgens kun je de stroomkabel in het stopcontact plaatsen.
2. POWER SWITCH - Zet de mixer aan en uit. Zet de mixer aan nadat alle input devices verbonden zijn. Zorg ervoor dat de MASTER LEVEL regelaar op "nul" staat alvorens hem aan te zieten.
3. MIC INPUT (XLR of 6,3 mm) - Verbind een microfoon met deze inputs met een XLR kabel.
4. MIC INPUT (XLR) - Verbind microfoon met een XLR-kabel aan op de ingangen.
5. LINE INPUT (6,3 mm) - Verbind line-level apparaten met deze inputs met 1/4" kabels.
6. LINE INPUT (RCA) - Verbind Line-level apparaten op deze ingangen met een standard stereo RCA-kabels.
7. HI EQ (HIGH) - Regelt de hoge (treble) frequencies van het kanaal.
8. LOW EQ (BASS) - Regelt de lage (bass) frequencies van het kanaal.
9. FX AUX1 POST - Stelt het volume van het kanaal (post-EQ) die worden verzondenaar het interne effect processor aan de mixer en de FX SEND. Gebruik dit voor de kanalen die u wilt interne efecten toe te passen. U kunt deze functie gebruiken om geselecteerde kanalen te voorzien van effecten.
10. CHANNEL LEVEL - Regelt het audioniveau op het kanaal.
11. TAPE OUT - u kunt gebruik maken van een standard stereo RCA-kabel aan op een extern opnameapparaat aansluten op deze uitgang. Het signal dat wordt verzonden van deze RCA-uitgangen is identiek aan de Mainuitgang signal.
12. FX SEND UIT - U(Intert-TRS-kabel gebruiken om deze uitgang te sluiten op de ingang van een externe versterker of actieve monitor worden aangesloten op een aangepaste monitor mix op het podium muzikant maakt,(Intert-uitgang te sluiten op de controller aan te passen voor FX AUX1 POST. Om een externe effecten rack eenheid of een compressor te gebruiken met een elektrische mixer, etc.,(Intert-uitgang te sluiten op de ingang van uw extern apparaat. Vervolgens sluit u de uitgangen van apparaat aan op de FX RETURN-ingang.
13. FX RETURN ONTVANGST - u kunt de output van een extern apparaat aan te sluiten met een 1 / 4 "monokabel aan op deze ingang, zich deze ingangen doorgaans gelebruikt voor externe effecten apparaten, maar kan ook als extra ingangen voor synthesizers, drumcomputers, enz. .. worden gelebruikt. Pas het niveau van deze ingang om de controller op FX RET.
14. FX RET - Stelt het volume van het signal dat wordt verzonden aan de FX RETURN ontvangst en doorgestuurd aan de Main-uitgang.
15. MONITOR OUTPUT. - Gebruik een standard 1 / 4 "-kabel om deze uitgang te sluiten op uw monitor of versterker system, is het niveau van deze output gereguleerd door de draaiknop voor de MONITOR LEVEL.
16. MAIN UITGANGEN - Gebruik standard 1/4 "-kabel om deze uitgangen te sluiten op uw speakers, is het volume van deze uitgangen bediend via de controller voor MASTER LEVEL.
17. HEADPHONE OUTPUT - Verbind je 1/4" stereo koptelefoon met deze output. De MONITOR LEVEL regelaar regelt het volume.
18. FX CLIP / MUTE-LED - Het LED za knipperen wonneer de mixer's interne efectenprocessorsignaal 'clipping' vertoont. Wonneer dit gebeurt, verlaag de instelling van de FX AUX1 POST regelaar of de CHANNEL LEVEL regelaar.
19. EFFECT SWITCH - Kiest het effect dat de mixer's interne efectenprocessor zal toepassen op de verscheidene kanalen. Elk kanaal kan verschillende niveaus audio maar de processor sturen, door middel van het verstellen van de FX AUX1 POST regelaars. Zie de sectie EFFECTS voor een uitleg van de beschikbare effecten.
20. EFFECTS ON/OFF - Druk op deze knop om de functie mute/unmute op de effecten toe te passen.

1. FOOT-SWITCH - Wanner een vergrendelde schakelaar is verbonden met deze jack door middel van een 1/4 TRS kabel, kan deze ingedrukt worden om alle kanalen de mixer's interne effectenprocessor te lately omzeilen.
2. GRAPHIC EQUALIZER - U kurz gebruik makes van deze om te compenseren voor de Main Mix.
3. MONITOR LEVEL - Stelt het volume van de monitor-uitgang en een hoofdtelefoon.
4. MASTER LEVEL - Stelt het volume van de hoofduitgang.
5. LED indicator - Geeft het audioniveau van de main mix en de monitor mix weer. Draai het volume waar beneden wonneer de +10 LED opmerkelijk oplichten.
6. POWER LED - Licht op wanner de mixer aanstaat.

EFFECTEN

OM DE EFFECTEN TE HOREN OP EEN KANAAL: Gebruik de EFFECTS SELECTOR om een van de onderstaande effecten te kiezen, draai verwolgens de FX AUX1 POST omhoog voor dat kanaal.

# PRESET OMSCHRIJVING PARAMETER
1	VOCAL 1 Galm, simuleert een kamer zonder vertragingstijd.		Decay time: 450 ms Pre- vertraging: 0 ms
2	VOCAL	Galm, simuleert een ruimte met eenkleine vertragingstijd	Decay time: 240 ms Pre- vertraging: 25 ms
3	VOCAL	Galm, simuleert eenkleine ruimte met een lichte afsterftijd.	Decay time: 100 ms Pre- vertraging: 114 ms
4	BRIGHT HALL Galm, simuleert de akoustiek van een groe ruimte.		Decay time: 290 ms Pre- vertraging: 23 ms
5	WARM HALL Galm, simuleert de akoustiek van een podiumplek.		Decay time: 360 ms Pre- vertraging: 45 ms
6	BRIGHT ROOM Galm, simuleert een studio met veel vroege echo.		Decay time: 210 ms Pre- vertraging: 23 ms
7	WARM ROOM Galm, simuleert een groe studioruimte.		Decay time: 210 ms Pre- vertraging: 45 ms
8	PLATE Simuleert bright plate galm.		Decay time: 290 ms Pre- vertraging: 10 ms
9	STEREO DELAY Herproduet het signala na een korte tijdsperiode met eenkleine variatieussen de twee stereokanalen.		Vertragingstijd: 352 ms
10	STEREO DELAY 2 Herproduet het signala na een korte tijdsperiode met eenkleine variatieussen de twee stereokanalen.		Vertragingstijd: 238 ms
11	REVERB+DELAY 1 Vertragingeffect met kamergalm.		Vertragingstijd: 326 ms Reverse decay time: 290 ms
12	REVERB+DELAY 2 Vertragingeffect met kamergalm.		Vertragingstijd: 211 ms Reverse decay time: 240 ms
13	REVERB+DELAY 3 Vertragingeffect met kamergalm.		Vertragingstijd: 375 ms Reverse decay time: 210 ms
14	REVERB+DELAY 4 Vertragingeffect met kamergalm.		Vertragingstijd: 277 ms Reverse decay time: 150 ms
15	REVERB+CHORUS Stereo chorus effect met kamergalm.		Chorus rate: 3.67 Hz Reverse decay time: 290 ms
16	REVERB+CHORUS 2 Stereo chorus effect met kamergalm.		Chorus rate: 3.02 Hz Reverse decay time: 150 ms

TECHNICAL SPECIFICATIONS

MIXER SECTION:

FREQUENCY RESPONSE: 10Hz - 55KHz(+3dB)
