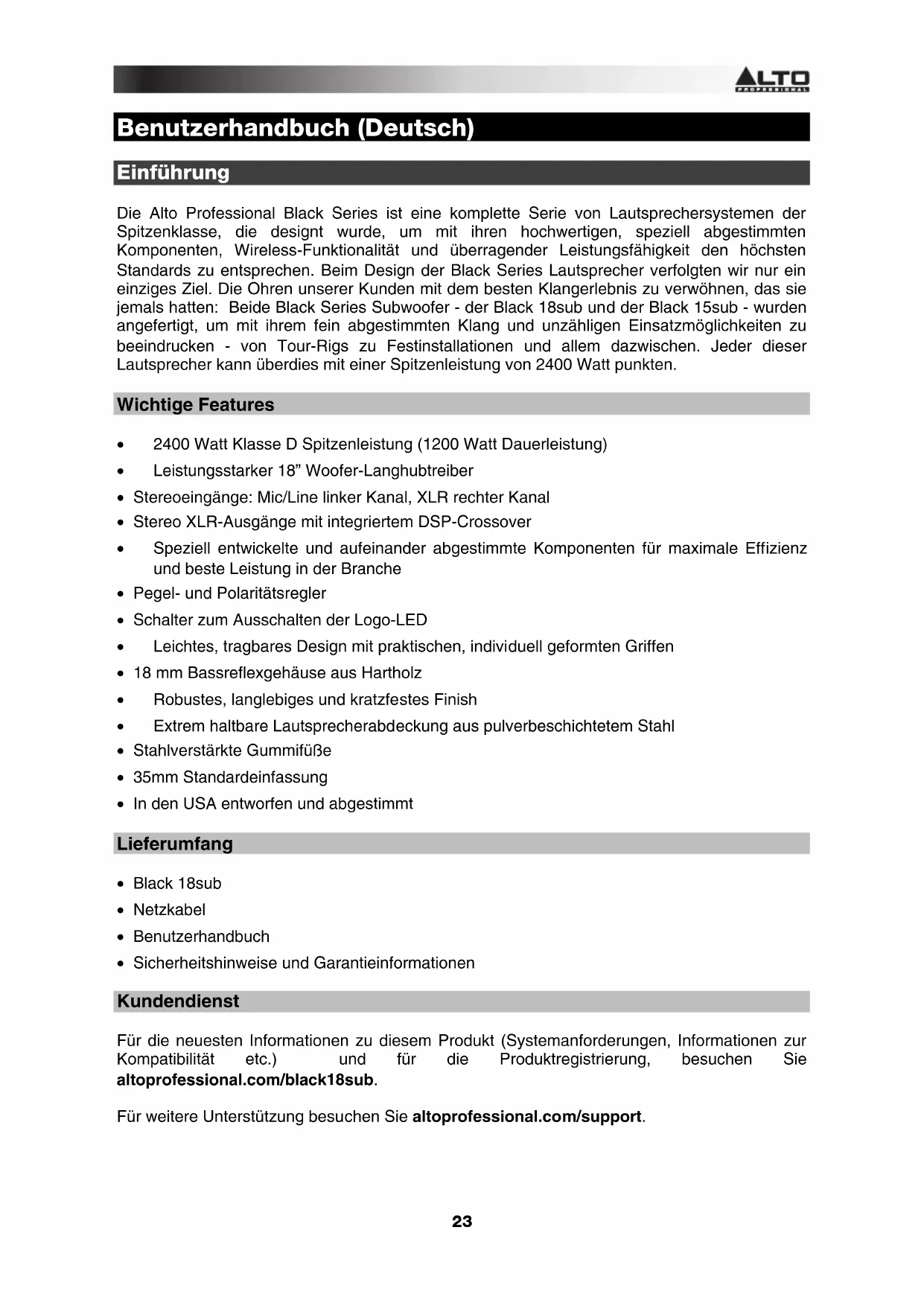

Benutzerhandbuch (Deutsch) Einführung Die Alto Professional Black Series ist eine komplette Serie von Lautsprechersystemen der Spitzenklasse, die designt wurde, um mit ihren hochwertigen, speziell abgestimmten Komponenten, Wireless-Funktionalität und überragender Leistungsfähigkeit den höchsten Standards zu entsprechen. Beim Design der Black Series Lautsprecher verfolgten wir nur ein einziges Ziel. Die Ohren unserer Kunden mit dem besten Klangerlebnis zu verwöhnen, das sie jemals hatten: Beide Black Series Subwoofer - der Black 18sub und der Black 15sub - wurden angefertigt, um mit ihrem fein abgestimmten Klang und unzähligen Einsatzmöglichkeiten zu beeindrucken - von Tour-Rigs zu Festinstallationen und allem dazwischen. Jeder dieser Lautsprecher kann überdies mit einer Spitzenleistung von 2400 Watt punkten. Wichtige Features

• 2400 Watt Klasse D Spitzenleistung (1200 Watt Dauerleistung)

• Leistungsstarker 18” Woofer-Langhubtreiber

• Stereoeingänge: Mic/Line linker Kanal, XLR rechter Kanal

• Stereo XLR-Ausgänge mit integriertem DSP-Crossover

• Speziell entwickelte und aufeinander abgestimmte Komponenten für maximale Effizienz und beste Leistung in der Branche

• Pegel- und Polaritätsregler

• Schalter zum Ausschalten der Logo-LED

• Leichtes, tragbares Design mit praktischen, individuell geformten Griffen

• 18 mm Bassreflexgehäuse aus Hartholz

• Robustes, langlebiges und kratzfestes Finish

• Extrem haltbare Lautsprecherabdeckung aus pulverbeschichtetem Stahl

• Stahlverstärkte Gummifüße

• 35mm Standardeinfassung

• In den USA entworfen und abgestimmt Lieferumfang

• Sicherheitshinweise und Garantieinformationen Kundendienst Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und für die Produktregistrierung, besuchen Sie altoprofessional.com/black18sub. Für weitere Unterstützung besuchen Sie altoprofessional.com/support.24

Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Montage

• Installieren Sie Subwoofer stets laut geltenden Elektro- und Bauvorschriften.

• Installieren Sie den Subwoofer entsprechend seinem Höchstgewicht. Überprüfen Sie die Spezifikationen Ihrer Bühne, um sicherzustellen, dass sie das Gewicht des Subwoofers tragen kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.

• Montieren Sie niemals mehrere Subwoofer am selben Ständer oder Mast.

• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.

• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.

• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.

• Wenn Sie sich nicht sicher sind, ob Sie den Subwoofer alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.

• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann. Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,50 110 Flughafen 0,25 oder weniger 115 Rock-Konzert25

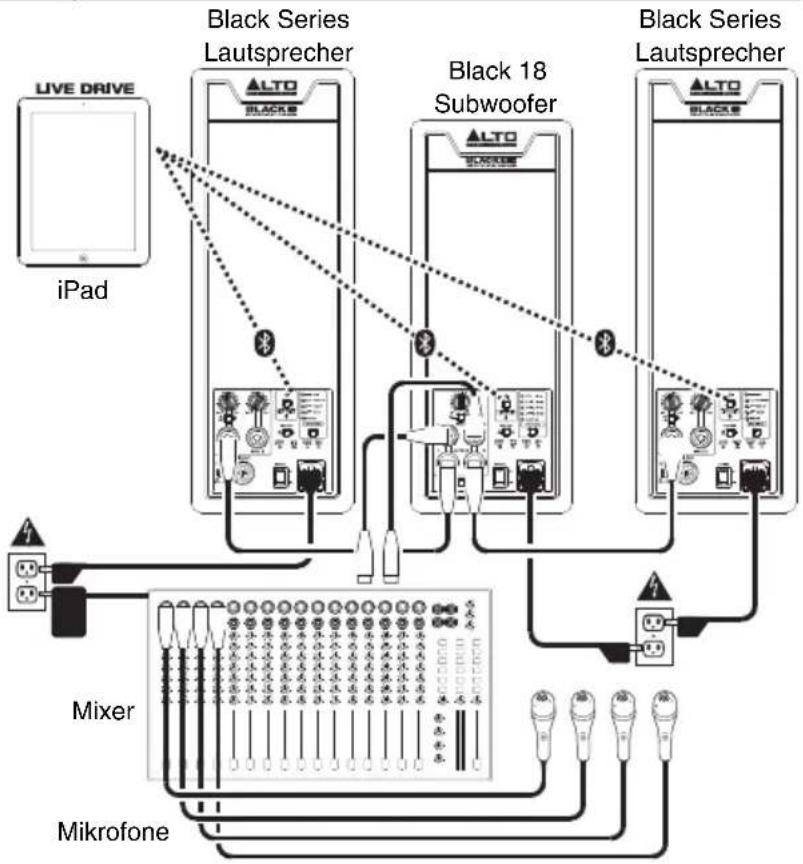

Schnellstart / Anschlussdiagramm Hinweis: Dieses Produkt wird nur mit den Elementen geliefert, die in diesem Handbuch unter Lieferumfang angegeben sind. iPad, zusätzliche Lautsprecher und Subwoofer, Mikrofone, Mixer und Kabel sind separat erhältlich. Die Live Drive App ist im App Store verfügbar. Beispiel A: 1 Subwoofer, 2 Lautsprecher

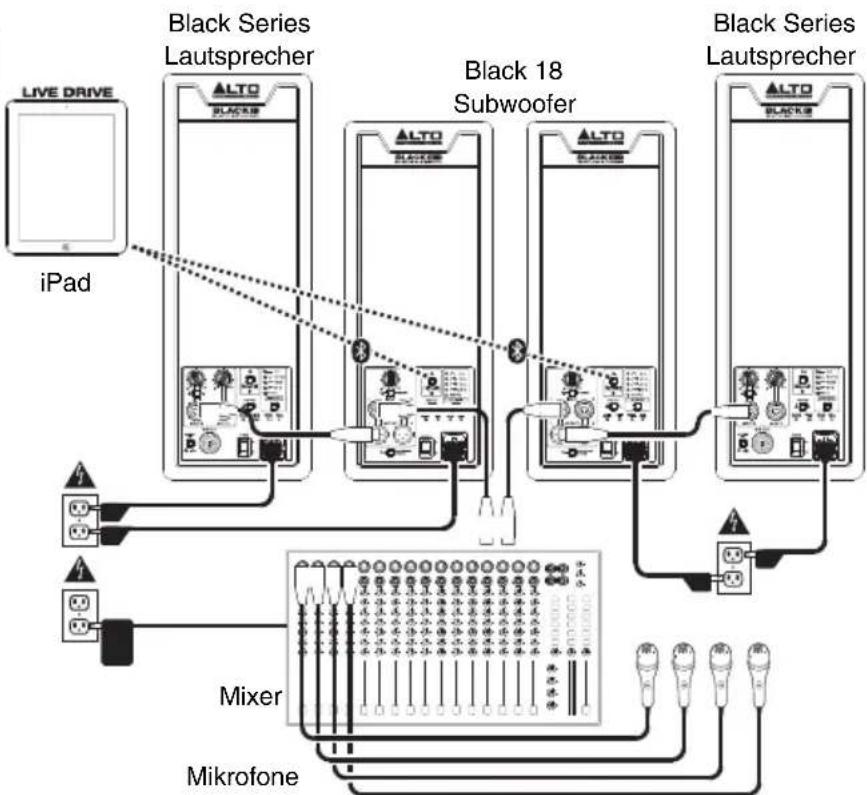

Beispiel B: 2 Subwoofer, 2 Lautsprecher

Mikrofone Mixer Mikrofone Mixer iPad Verbinden Sie die Hauptausgänge Ihres Mixers mit den Eingängen Ihres Black Series Subwoofers. Verbinden Sie jeden Ausgang Ihres Black Series Subwoofers mit einem separaten Lautsprecher, um den Subwoofer-Crossover zu nutzen. Schließen Sie jeden Hauptausgang Ihres Mixers an einen Eingang am Black Series Subwoofer an. Verbinden Sie jeden Ausgang Ihrer Black Series Subwoofer mit einem separaten Lautsprecher, um den Subwoofer-Crossover zu nutzen. iPad Black Series Lautsprecher Black Series Lautsprecher Black Series Lautsprecher Black Series Lautsprecher Black 18 Subwoofer Black 18 Subwoofer26

Verwendung der Live Drive App Black Series Subwoofer verfügen zudem über die Wireless-Technologie und die unübertroffenen Möglichkeiten der Alto Professional Live Drive App. So sind Sie in der Lage, Pegel, EQs, Kompression, Laufzeitkorrektur und vieles mehr einzustellen. Mit Black Series ist die Echtzeitkontrolle für Ihren Live-Sound stets zur Hand. Mit der App auf Ihrem iPad oder iPhone können Sie die Subwoofer an neue Raumverhältnisse anpassen oder Einstellungen per Fernbedienung von jeder Ecke im Raum optimieren. Mit ihren effizienten Möglichkeiten für die Klanggestaltung bieten die Black Series Subwoofer eine neue und beeindruckende Erfahrung - nicht nur für Ihr Publikum - sondern auch für Sie. Herunterladen der App Um die App herunterzuladen, suchen Sie im App Store einfach nach Live Drive und laden die Alto Professional Live Drive App herunter. Koppeln via Bluetooth Zur Reichweite: Black Series Subwoofer nutzen ein fortschrittliches Bluetooth- Antennendesign, das für eine weit höhere Reichweite als herkömmliche Bluetooth-Geräte sorgt. Die typische Reichweite beträgt etwa 100 Fuß (30 Meter) bei klarer Sichtverbindung. Allerdings kann die Reichweite je nach verwendetem Quellgerät und Umgebungsbedingungen variieren. Um die Reichweite zu maximieren:

• Stellen Sie Ihr Quellgerät auf eine ebene Fläche und stellen Sie sicher, dass sich keine Hindernisse zwischen Subwoofer und Gerät befinden (z.B. Wände, Möbel etc.).

• Schalten Sie die Wi-Fi-Funktion Ihres Quellgeräts aus.

• Schalten Sie alle nicht benötigten 2.4-GHz-Geräte in der näheren Umgebung aus (z.B. andere Bluetooth-Geräte, Babyphones, Wi-Fi Zugangspunkte, Mikrowellenherde etc.).

• Versuchen Sie es mit einem anderen Bluetooth-Gerät als Quelle (iPad oder iPhone). Die Bluetooth-Signalstärke schwankt zwischen verschiedenen Geräten. So koppeln Sie den Lautsprecher mit Ihrem Bluetooth-Gerät:

1. Führen Sie folgenden Schritt nur auf einem einzigen Subwoofer durch: Wenn der

Subwoofer eingeschaltet ist, drücken Sie die Koppel-Taste und lassen die Taste anschließend los. Seine Koppel-LED beginnt zu blinken.

2. Im Einstellungenmenü Ihres Bluetooth-Geräts aktivieren Sie Bluetooth und wählen Black

Series als Gerät. Sind die Geräte erfolgreich gekoppelt, wird die Koppel-LED durchgehend leuchten. (Dieser Vorgang kann bis zu 30 Sekunden dauern.) Wichtig: Wenn Ihr Gerät Sie auffordert, einen PIN-Code einzugeben, um es mit dem Lautsprecher zu koppeln, geben Sie 0000 ein (vier Nullen).

3. Sobald Ihr Gerät mit dem Subwoofer gekoppelt ist, wird sich der Subwoofer auch nach

erneutem Ein- und Ausschalten an das Gerät erinnern. Wenn das Gerät die Verbindung nicht automatisch wieder herstellt, navigieren Sie auf Ihrem Gerät zur Seite Bluetooth- Einstellungen und wählen Verbinden, um die Verbindung wieder herzustellen. Um alle vorherigen Koppelungseinstellungen zu löschen, halten Sie die Koppel-Taste 10 Sekunden lang gedrückt. Die LED blinkt, um zu bestätigen, dass die Koppeldaten gelöscht werden. Jetzt können Sie eine Verbindung zu einem neuen Gerät herstellen. Verwendung von Live Drive Für weitere Informationen über die Verwendung von Live-Drive besuchen Sie altoprofessional.com/livedrive.27

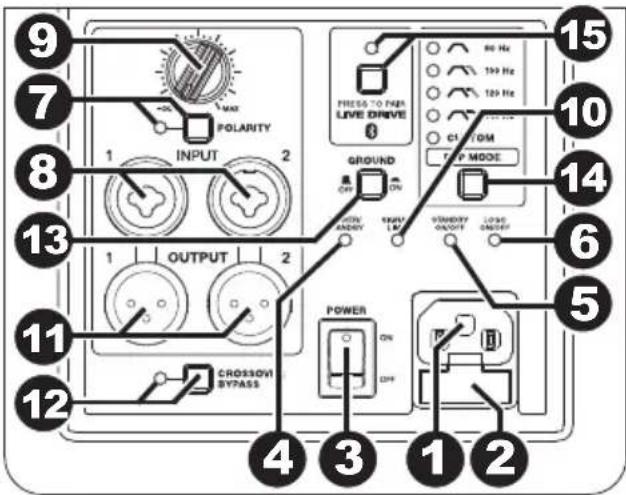

Funktionen Rückseite

1. Netzeingang: Verwenden Sie das mitgelieferte

IEC-Netzkabel, um diese Buchse mit einer Stromquelle zu verbinden.

2. Sicherung: Wenn die Sicherung des Geräts

beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Verwenden Sie diesen Schalter,

um den Subwoofer ein- oder auszuschalten.

4. Power-/Standby-LED: Diese LED leuchtet,

wenn der Subwoofer eingeschaltet ist.

5. Standby Ein-/Ausschalter: Der Standby-Modus

ist bei diesem Subwoofer standardmäßig aktiv: Wenn etwa 15 Minuten lang kein eingehendes Audiosignal erkannt wird, wechselt der Subwoofer in den Energiesparmodus. Der Subwoofer wird den Standby-Modus 0,5 Sekunden nachdem ein eingehendes Audiosignal erkannt wurde beenden. Um diese Funktion zu deaktivieren, bringen Sie diesen versenkten Schalter in die Position Aus.

6. Logo Ein-/Ausschalter: Betätigen Sie diesen Schalter, um die Beleuchtung des Alto Professional-Logos ein-

7. Polaritätswahlschalter und LED: Drücken Sie diese Taste, um die Polarität für die akustische Ausgabe des

Subwoofers umzuschalten. In einigen Fällen kann das Umkehren der Polarität Interferenzen bei der Frequenzüberlappung zwischen Subwoofer und Haupt-Lautsprecher reduzieren. Wenn die LED nicht leuchtet, so ist der Subwoofer standardmäßig auf positive Polarität eingestellt (was die empfohlene Einstellung für die Verwendung von Black Series ist). Wenn die LED rot leuchtet, ist die Standardpolarität des Subwoofers umgekehrt. Wichtig: Wenn Sie mehrere Black Series Subwoofer verwenden, sorgen Sie dafür, dass sie auf die gleiche Polarität eingestellt sind, damit sich die Bassfrequenzen nicht gegenseitig aufheben.

8. Eingang: Verwenden Sie ein handelsübliches XLR-Kabel bzw. 1/4"-Kabel (6,35 mm), um die Audioquelle mit

diesem Eingang zu verbinden. Dieser Eingang akzeptiert ausschließlich Line-Level-Quellen.

9. Eingangspegelregler: Verwenden Sie diesen Regler, um den Pegel des Audiosignals einzustellen, der an

diese Eingänge gesendet wird. Der Black 18sub wurde für eine nahtlose Integration mit den Lautsprechermodellen Black 10, Black 12 oder Black 15 entwickelt. Für eine optimale Balance der Bassfrequenzen stellen Sie den Black 18sub Eingangslautstärkeregler auf die 12-Uhr-Position und bringen den Lautstärkeregler des Black 10, Black 12 bzw. Black 15 im Uhrzeigersinn auf die maximale Position. Stellen Sie die Lautstärkeregler je nach Bedarf ein, um die Lautstärke für jedes System feiner einzustellen.

10. Signal/Limit-LED: Leuchtet grün, wenn ein eingehendes Audiosignal erkannt wird. Leuchtet rot, wenn das

Audiosignal zu stark ist und wird dynamisch reduziert, um den Subwoofer vor Schäden oder Verzerrungen zu schützen. Wenn diese LED ständig rot leuchtet oder die Audioausgabe übermäßig verzerrt klingt, sollten Sie die Lautstärke der angeschlossenen Audioquelle oder die Einstellung des Eingangspegelreglers reduzieren.

11. Ausgänge: Verwenden Sie ein handelsübliches XLR-Kabel, um diesen symmetrischen Ausgang mit dem

Eingang eines Black Series Lautsprechers zu verbinden. Die Audiosignale werden von diesem Ausgang mit 0 dB gesendet.

12. Crossover-Bypass-Schalter und LED: Drücken Sie diese Schalter, um zwischen Standardmodus und

Bypass-Modus umzuschalten. Wenn die LED ausgeschaltet ist, zeigt dies an, dass sich der Subwoofer im Standardmodus (Standardeinstellung) befindet, in dem das Signal der XLR-Ausgänge mit einem Hochpassfilter an einen Full-Range-Lautsprecher gesendet wird. Wenn die LED grün leuchtet, so befindet sich der Subwoofer im Bypass-Modus, in dem das Signal der XLR-Ausgänge ungefiltert und in vollem Frequenzspektrum belassen wird (die XLR-Ausgänge fungieren in diesem Fall als Durchschleifanschlüsse).

13. Erdungsschalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu

14. DSP-Modustaste: Drücken Sie diese Taste, um durch die Einstellungen des subwoofer-internen Tiefpass-

Crossover DSP laut rückseitiger Beschreibung zu blättern. Die LED neben der Einstellung leuchtet auf, wenn sie ausgewählt wurde. Für die meisten Anwendungen empfehlen wir die Einstellungen 80 Hz oder 100 Hz; Verwenden Sie die Einstellungen 120 Hz oder 140 Hz, um die tiefen Mitten zu verstärken.

15. Koppel-Taste und LED: Drücken Sie diese Taste und lassen Sie sie anschließend los, um den Subwoofer mit

Ihrem iPad oder iPhone zu koppeln. Der Koppel-LED leuchtet auf, wenn die Geräte gekoppelt sind. Siehe Abschnitt Koppeln via Bluetooth für weitere Informationen.
