BEDIENUNGSANLEITUNG Transport 12 ALTO

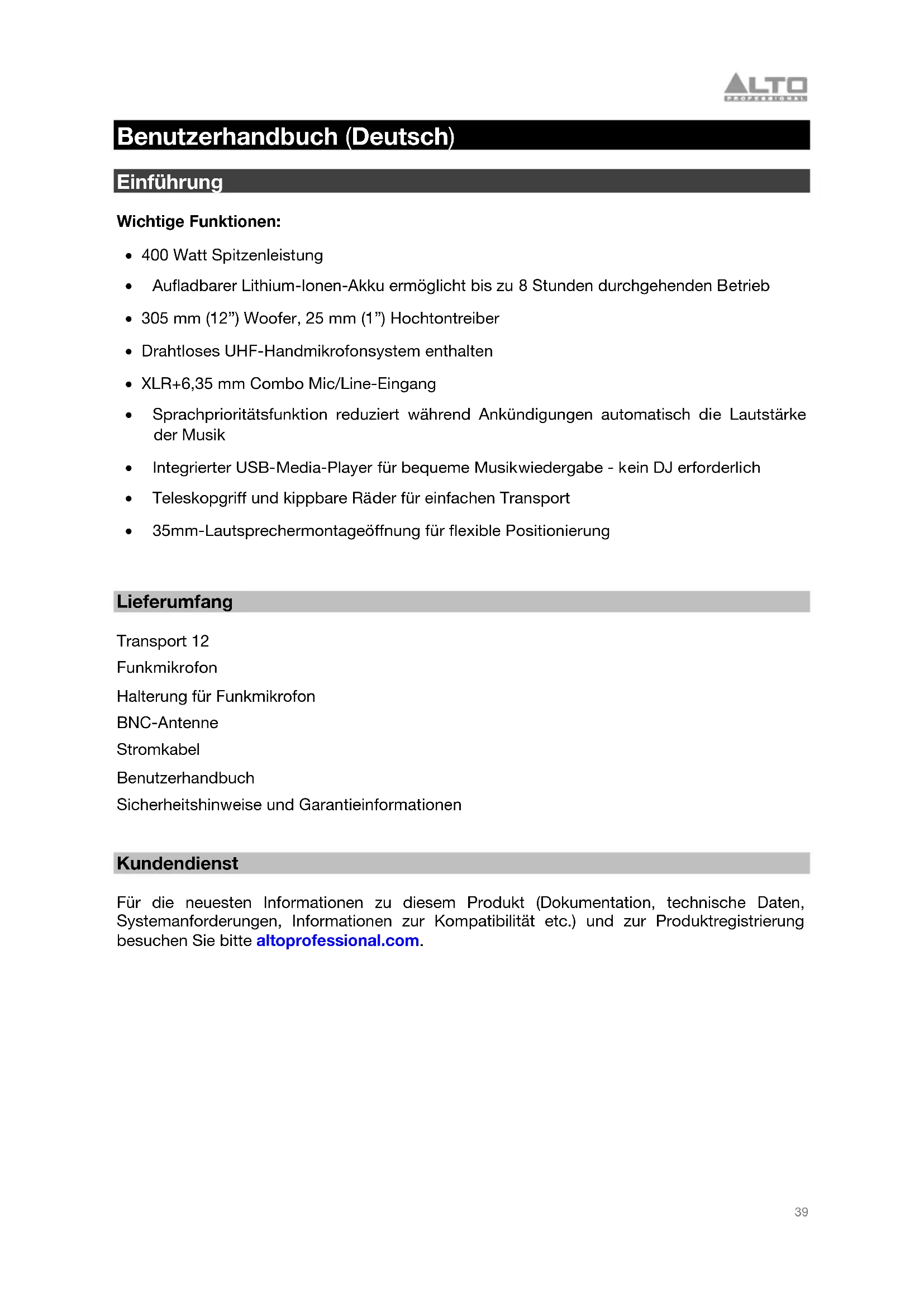

Benutzerhandbuch (Deutsch) Einführung Wichtige Funktionen:

• 400 Watt Spitzenleistung

• Aufladbarer Lithium-Ionen-Akku ermöglicht bis zu 8 Stunden durchgehenden Betrieb

• 305 mm (12”) Woofer, 25 mm (1”) Hochtontreiber

• Drahtloses UHF-Handmikrofonsystem enthalten

• XLR+6,35 mm Combo Mic/Line-Eingang

• Sprachprioritätsfunktion reduziert während Ankündigungen automatisch die Lautstärke der Musik

• Integrierter USB-Media-Player für bequeme Musikwiedergabe - kein DJ erforderlich

• Teleskopgriff und kippbare Räder für einfachen Transport

• 35mm-Lautsprechermontageöffnung für flexible Positionierung

Lieferumfang Transport 12 Funkmikrofon Halterung für Funkmikrofon BNC-Antenne Stromkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte altoprofessional.com.40

Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie Transport 12 nicht an eine Steckdose anschließen, solange das Gitter entfernt ist. Montage am Ständer

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.

• Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.

• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.

• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.

• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.

• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.

• Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.

• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann. Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musi

1,5 102 Nietmaschine 1 105 Maschinenfabri

0,50 110 Flughafen 0,25 oder wenige

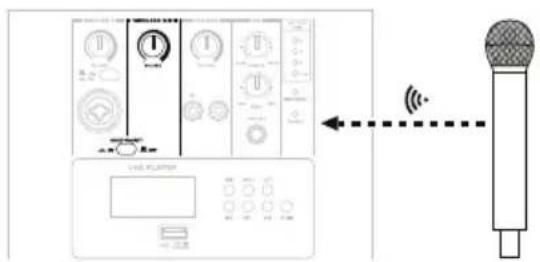

Setup Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Schließen Sie eine Gitarre mit einem aktiven Tonabnehmer an den Mic/Line-Eingang 1 mit einem 6,35 mm TS-Kabel an. Siehe Betrieb > Verwendung von Mikrofonen & anderen Audioquellen, um mehr zu erfahren. Hinweis: Wenn Sie Transport 12 mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktiven statt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schließen Sie sie an einen externen Vorverstärker oder eine DI-Box an und verbinden den Line- Level-Ausgang mit dem Lautsprecher. Schalten Sie das Funkmikrofon ein, stellen den Kanal am Funk-Empfänger ein und senden ihn dann an das Funkmikrofon. Verwenden Sie das Funkmikrofon mit einer Entfernung von bis zu 76 Meter (250 Fuß) vom Empfänger. Siehe Betrieb > Verwendung des Funkmikrofons, um mehr zu erfahren. Schließen Sie ein Smartphone, Tablet oder einen anderen Musik-Player mit einem Stereo-Cinch- Kabel an die Cinch-Eingänge an. Siehe Betrieb > Verwendung von Mikrofonen & anderen Audioquellen, um mehr zu erfahren. Schließen Sie ein USB-Laufwerk mit abspielbaren Musikdateien an diesen USB-Anschluss an. Siehe Betrieb > Verwendung eines USB-Players, um mehr zu erfahren.42

Funktionen Rückseite

1. Netzeingang (IEC): Verwenden Sie das

mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden. Sorgen Sie dafür, dass der Netzschalter beim Verbinden oder Trennen des Kabels auf „Aus“ steht.

2. Sicherungshalter: Wenn die Sicherung des

Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck auf oder in der Nähe des Sicherungshalters). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

3. Netzschalter: Verwenden Sie diesen Schalter,

um den Lautsprecher ein- oder auszuschalten. Sorgen Sie dafür, dass vor dem Einschalten alle Lautstärkeregler auf „Null“ stehen. Stellen Sie diesen Schalter auf Recharge, wenn Sie den internen Akku aufladen, aber nicht verwenden.

4. Power-LED: Die LED leuchtet auf, wenn

Transport 12 eingeschaltet ist.

5. Akkustandanzeige: Diese Leuchten zeigen

den aktuellen Ladestand des internen Akkus des Transport 12. Wenn nur das Low-Licht leuchtet, schließen Sie Ihr Transport 12 an eine Steckdose an, um den Akku aufzuladen.

6. Ladekontrollanzeige: Dieses Licht wird rot

aufleuchten, wenn der interne Akku des Transport 12 aufgeladen wird. Wenn der Akku vollständig geladen ist, leuchtet das Licht grün.

7. Mic/Line 1 Eingang (XLR oder 6,35 mm):

Verwenden Sie ein handelsübliches 6,35 mm Klinken- oder XLR-Kabel (nicht im Lieferumfang enthalten), um eine Tonquelle mit diesem Eingang zu verbinden. Verwenden Sie den Mic/Line 1 Lautstärkeregler, um den Pegel anzupassen.

8. Mic/Line 1 Wahlschalter: Drücken Sie diese Taste, um auszuwählen, ob der Mic/Line 1

Eingang mit einer Line-Audioquelle (erhöhte Position) oder einem Mikrofon (heruntergedrückte Position) verbunden ist.

9. Mic/Line 1 Lautstärke: Drehen Sie diesen Regler, um die Lautstärke des Mic/Line 1 Eingangs

10. Voice Priority: Drücken Sie diese Taste, um die Funktion Voice Priority zu aktivieren oder zu

deaktivieren. Ist die Funktion aktiv (heruntergedrückte Position) und der Mic/Line 1 Eingang oder das Funkmikrofon empfängt ein Audiosignal, werden die Lautstärkepegel aller anderen Audioquellen gesenkt („ducking“), damit das eingehende Signal besser zu verstehen ist. Ist die Funktion inaktiv (erhöhte Position), bleiben alle anderen Audioquellen bei den eingestellten Pegeln. Siehe auch Betrieb > Verwendung des Funkmikrofons und Verwendung von Mikrofonen & anderen Audioquellen.

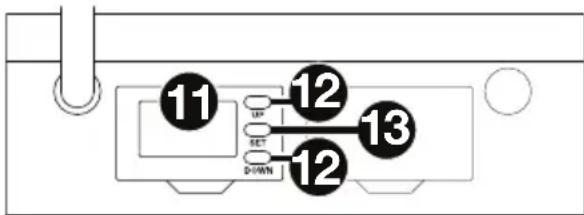

11. Funkmikrofon-Display: Dieses Display zeigt die aktuellen Empfangseinstellungen des

Funkmoduls. Siehe auch: Betrieb > Verwendung des Funkmikrofons

12. Aufwärts/Abwärts: Verwenden Sie diese Tasten, um zum nächst höheren oder nächst niedrigeren

Kanal des Funkmoduls zu springen. Siehe auch: Betrieb > Verwendung des Funkmikrofons.

13. Einstellen: Drücken Sie diese Taste, um die aktuelle Einstellung des Funkempfängers zu

bestätigen. Siehe auch: Betrieb > Verwendung des Funkmikrofons.

14. Lautstärke des Funkmikrofons: Drehen Sie diesen Regler, um die Lautstärke des

Funkmikrofons (im Lieferumfang enthalten) einzustellen. Siehe auch: Betrieb > Verwendung des Funkmikrofons.

15. Cinch-Eingänge: Verwenden Sie ein Stereo-Cinch-Kabel (nicht im Lieferumfang enthalten), um

eine Audioquelle an diese Eingänge anzuschließen. Verwenden Sie den USB/Aux Volume- Regler, um den Pegel einzustellen.

16. USB/Aux-Pegel: Drehen Sie diesen Regler, um die Lautstärke der Cinch-Eingänge und des

USB-Players einzustellen. Dieser Regler funktioniert in Verbindung mit den Tasten Vol –/+ am USB-Player.

17. USB Player-Display: Dieses Display zeigt den aktuellen Betrieb des USB-Players.

Siehe auch: Betrieb > Verwendung eines USB-Players

18. USB-Anschluss: Schließen Sie ein USB-Laufwerk mit abspielbaren Musikdateien an diesen

USB-Anschluss an. Siehe auch: Betrieb > Verwendung eines USB-Players.

19. Zurück/Weiter ( / ): Verwenden Sie diese Tasten, um zum vorherigen oder nächsten Track zu

springen. Wenn Sie sich gerade in der Mitte eines Tracks befinden, drücken Sie Zurück ( ), um zum Anfang des Tracks zurückzukehren. Siehe auch: Betrieb > Verwendung eines USB-Players.

20. Vol –/+: Mit diesen Tasten können Sie die Lautstärke des USB-Players senken oder erhöhen.

Diese Tasten funktionieren in Verbindung mit dem USB /Aux-Lautstärkeregler. Siehe Betrieb > Verwendung eines USB-Players.

21. Wiedergabe/Pause ( ): Drücken Sie diese Taste, um die Wiedergabe zu starten/wieder

aufzunehmen oder zu pausieren. Siehe auch: Betrieb > Verwendung eines USB-Players.

22. Power/Stopp ( ): Halten Sie diese Taste 3 Sekunden lang gedrückt, um den USB-Player zu

aktivieren oder zu deaktivieren. Drücken Sie diese Taste während der Wiedergabe, um die Wiedergabe zu stoppen und an den Anfang des Tracks zurückzukehren. Siehe auch: Betrieb > Verwendung eines USB-Players.

23. Wiederholen ( ): Drücken Sie diese Taste, um durch folgende Wiedergabe-Modi zu blättern:

• Normal (Keine Anzeige): Die Tracks werden in der normalen Reihenfolge abgespielt und stoppen dann.

• Wiederholen 1 (REP 1): Der aktuelle Track wird wiederholt.

• Alle Wiederholen (REP ALL): Die gesamte Track-Abfolge wird wiederholt.

• Zufall(RAN): Die gesamte Track-Abfolge wird nach dem Zufallsprinzip abgespielt. Siehe auch: Betrieb > Verwendung eines USB-Players.

24. Line Out (6,35 mm): Verwenden Sie ein standardmäßiges 6,35 mm Kabel (nicht im Lieferumfang

enthalten), um diesen Ausgang mit dem Eingang eines anderen Lautsprechers, Mixers oder einer Audio-Schnittstelle usw. zu verbinden. Das Signal, das von diesem Ausgang gesendet wird, ist ein summiertes Monosignal aller Audioquellen und des USB-Players (Post-EQ).

25. EQ (Treble): Drehen Sie diesen Regler, um die hohen Frequenzen (Treble) zu erhöhen oder zu

26. EQ (Bass): Drehen Sie diesen Regler, um die tiefen Frequenzen (Bässe) zu erhöhen oder zu

Betrieb Aufladen des Akkus Die Akkustandanzeige zeigt den aktuellen Ladestand des internen Akkus des Transport 12. Wenn nur das Low-Licht leuchtet, verbinden Sie den Netzeingang des Transport 12 mit einer Steckdose und stellen den Netzschalter auf On oder Recharge, um den Akku wieder aufzuladen. Während Transport 12 aufgeladen wird, leuchtet das Recharge-Licht. Tipp: Wenn Sie den internen Akku aufgeladen haben, Transport 12 jedoch nicht verwenden, stellen Sie den Netzschalter auf Recharge.

Verwendung von Mikrofonen & anderen Audioquellen Mit Ihrem Transport 12 können Sie auch ein kabelgebundenes Mikrofon (im Gegensatz zu einem Funkmikrofon) oder andere Line-Level- Audioquellen verwenden. Um ein Mikrofon oder eine andere Audioquelle zu verbinden, führen Sie eine der folgenden Möglichkeiten aus:

• Verwenden Sie ein standardmäßiges XLR- oder 6,35 mm Klinken- Kabel, um ein Mikrofon oder eine Line-Level-Audioquelle an den Mic/Line-Eingang 1 anzuschließen. Drücken Sie den Mic/Line 1- Eingangswahlschalter, um die Quelle auszuwählen: Bringen Sie ihn in die heruntergedrückte Position, wenn Sie ein Mikrofon verwenden; Bringen Sie ihn in die erhobene Position, wenn Sie Line-Level-Signale verwenden. Um die Lautstärke zu regulieren, drehen Sie den Mic/Line 1- Lautstärkeregler. Wenn Ihre Audioquelle auch einen eigenen Lautstärkeregler hat, können Sie diesen verwenden.

• Verwenden Sie ein handelsübliches Stereo-Cinch-Adapterkabel, um eine Line-Level-Quelle an die Cinch-Eingänge anzuschließen. Um die Lautstärke zu regulieren, drehen Sie den USB/Aux- Lautstärkeregler. Wenn auch Ihre Audioquelle einen eigenen Lautstärkeregler hat, können Sie diesen verwenden. Dieser Kanal hat eine „Voice Priority“-Funktion, die Sie aktivieren oder deaktivieren können. Ist diese Funktion aktiviert, werden die Lautstärkepegel aller anderen Audioquellen gesenkt („ducking“), damit das eingehende Signal besser zu hören ist. Ist die Funktion inaktiv, bleiben alle anderen Audioquellen bei den eingestellten Pegeln. Zur Aktivierung oder Deaktivierung von Voice Priority drücken Sie Voice Priority. Die Funktion ist aktiv, wenn die Taste heruntergedrückt ist und inaktiv, wenn die Taste erhöht ist. Hinweis: Der Mic/Line 1 Eingang und das Funkmikrofon teilen sich die Voice Priority.45

Verwendung des Funkmikrofons Transport 12 hat ein mitgeliefertes Funkmikrofon, das sein Signal an den Funkempfänger an der Rückseite des Transport 12 sendet. Das Display des Funkempfängers hat folgende Einstellungen:

• Channel: Die große 2-stellige Nummer auf der linken Seite ist der aktuelle Kanal. Die Anzahl der verfügbaren Kanäle hängt von Ihrer Region ab.

• MHz: Die 6-stellige Zahl am unteren Rand ist die aktuelle Frequenz.

• Stummschalten: Die durchgestrichene Musiknote erscheint, wenn das Funkmikrofonsignal stumm geschaltet ist.

• RF: Diese Anzeige bildet den aktuellen Empfangspegel zwischen Funkmikrofon und Empfänger ab.

• AF: Diese Anzeige zeigt den aktuellen Pegel, der an den Funkmikrofonempfänger gesendet wird an.

• Akkustandanzeige: Das Batteriesymbol zeigt den aktuellen Ladestand des Funkmikrofonakkus. So richten Sie das Funkmikrofon und den Empfänger ein:

1. Nehmen Sie die Batteriefachabdeckung vom Funkmikrofon ab und legen 2 AA-Batterien in

das Fach ein. Achten Sie darauf, dass die Polarität der Batterien (+ und –) korrekt ist. Lassen Sie das Batteriefach offen.

2. Halten Sie die Power-Taste am Funkmikrofon, um es einzuschalten. Das Mute-Licht

leuchtet grün, um anzuzeigen, dass es eingeschaltet ist.

3. Bringen Sie den Netzschalter am Transport 12 auf On, um ihn einzuschalten.

4. Wählen Sie am Empfänger einen der verfügbaren Kanäle aus, indem Sie eine der

folgenden Aktionen ausführen:

• Drücken Sie die Aufwärts- oder Abwärtstaste, um durch alle wählbaren Kanäle zu blättern.

• Halten Sie die Taste Aufwärts oder Abwärts 3 Sekunden lang gedrückt, um rasch nach einem ungenützten Kanal zu suchen.

• Halten Sie die Taste Aufwärts oder Abwärts 6 Sekunden gedrückt, um sich rasch auf- oder abwärts zu bewegen.

5. Sorgen Sie dafür, dass sich Funkmikrofon und Sender innerhalb von 31 cm (1 Fuß)

voneinander befinden und dass Infrarot-Sender (in der Nähe des Displays) und Infrarot- Empfänger (in der Nähe des Gain-Reglers) einander zugewandt sind.

6. Nachdem Sie einen Kanal gewählt haben, halten Sie die Aufwärts- oder Abwärts-Taste

gedrückt, bis die Buchstaben am Display blinken. Lassen Sie die Taste los, während sie blinken. Die Buchstaben werden eine Sekunde lang leuchten und danach wieder blinken, um anzuzeigen, dass der Funkempfänger die Kanalinformationen (via Infrarot) an das Funkmikrofon sendet.

7. Bringen Sie die Batteriefachabdeckung wieder an.

Tipps: Um bei der Verwendung des Funkmikrofons einen guten Empfang zu gewährleisten:

• Bewegen Sie sich nicht mehr als 76 Meter (250 Fuß) vom Transport 12 weg.

• Halten Sie die Sichtlinie zwischen Mikrofon und Transport 12 frei von möglichen Hindernissen.

• Achten Sie darauf, dass die Funkmikrofonbatterien nicht zu schwach sind.46

Zur Einstellung des Verstärkungspegels des Funkmikrofons, entfernen Sie die Batteriefachabdeckung am Funkmikrofon und verwenden das kleine Plastikwerkzeug im Batteriefach, um den Gain-Regler zu drehen. Bringen Sie die Batteriefachabdeckung wieder an, wenn Sie fertig sind. Hinweis: Diese Einstellung funktioniert in Verbindung mit dem Lautstärkeregler des Funkmikrofons und der Eingangslautstärkeeinstellung. Um die Eingangslautstärke einzustellen:

1. Drücken Sie am Funkempfänger einmal kurz Aufwärts.

2. Verwenden Sie die Tasten Aufwärts/Abwärts, um den Eingangslautstärkepegel anzuheben

3. Drücken Sie Festlegen, um die neue Einstellung zu bestätigen.

Hinweis: Diese Einstellung funktioniert in Verbindung mit dem Gain-Regler des Funkmikrofons und dem Lautstärkeregler des Funkmikrofons. Um den Ausgangspegel zu steuern, drehen Sie den Lautstärkeregler des Funkmikrofons. Hinweis: Diese Steuerung funktioniert in Verbindung mit dem Gain- Regler des Funkmikrofons und den Eingangspegeleinstellungen. Das Funkmikrofon hat eine „Voice Priority“-Funktion, die Sie aktivieren oder deaktivieren können. Ist diese Funktion aktiviert und das Mikrofon empfängt ein Audiosignal, werden die Lautstärkepegel aller anderen Audioquellen gesenkt („ducking“), damit das Funkmikrofonsignal besser zu verstehen ist. Ist die Funktion inaktiv, bleiben alle anderen Audioquellen bei den eingestellten Pegeln. Zur Aktivierung oder Deaktivierung von Voice Priority drücken Sie Voice Priority. Die Funktion ist aktiv, wenn die Taste heruntergedrückt ist und inaktiv, wenn die Taste erhöht ist. Hinweis: Der Mic/Line 1 Eingang und das Funkmikrofon teilen sich die Voice Priority. Die Einstellung Rauschunterdrückung minimiert Hintergrund- oder Umgebungsgeräusche während stillen Momenten. Höhere Werte ermöglichen eine größere Rauschunterdrückung und einen weiteren Dynamikbereich, eine zu hohe Einstellung kann jedoch dazu führen, dass bewusst leise Passagen zusammen mit dem Rauschen unterdrückt werden. Versuchen Sie mit verschiedenen Einstellungen zu experimentieren, um die optimale Balance zu finden. So stellen Sie die Rauschunterdrückung ein:

1. Drücken Sie am Funkempfänger zweimal kurz Aufwärts.

2. Verwenden Sie die Tasten Aufwärts/Abwärts, um den Rauschunterdrückungspegel

anzuheben oder abzusenken.

3. Drücken Sie Festlegen, um die neue Einstellung zu bestätigen.47

Verwendung des USB-Players

Wichtig: Um den USB-Player zu verwenden, muss Ihr USB-Laufwerk ein FAT32-Dateisystem verwenden. Der USB-Player kann MP3, WAV und WMA-Dateiformaten abspielen. Um den USB-Player zu aktivieren oder zu deaktivieren, halten Sie Power/Stopp 3 Sekunden lang gedrückt. Um die Wiedergabe zu starten oder fortzusetzen, drücken Sie Wiedergabe/Pause, wenn die Wiedergabe pausiert oder gestoppt wurde. Um die Wiedergabe zu pausieren, drücken Sie Wiedergabe/Pause während der Wiedergabe. Um die Wiedergabe zu stoppen, drücken Sie Power/Stopp während der Wiedergabe. Um die Lautstärke zu kontrollieren, verwenden Sie die Tasten Vol –/+ und den USB/Aux- Lautstärkeregler. Um zum vorherigen oder nächsten Track zu springen, verwenden Sie die Tasten Zurück/Weiter. Um einen Wiedergabemodus auszuwählen, drücken Sie Repeat, um durch die verfügbaren Optionen zu blättern. Repeat 1 (der aktuelle Track wird wiederholt.), Repeat All (die gesamte Track-Abfolge wird wiederholt) oder Off (keine Tracks werden wiederholt).48
