Black 12 - Système hifi ALTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active de sonorisation
Marque	Alto Professional
Modèle	Black 12
Puissance crête	2400 W (classe D)
Puissance continue	1200 W
Haut-parleur graves	12 pouces (30,5 cm)
Haut-parleur aigus	1,75 pouce (4,4 cm) à compression
Couverture	90° x 60°
Connectivité sans fil	Bluetooth longue portée (jusqu'à 30 m)
Contrôle à distance	Application Live Drive (iOS)
Processeur DSP	Oui (Flat, Contour, 80 Hz HP, Ext LF, Custom)
Entrées audio	2 combo XLR / Jack 6,35 mm (entrée 1 micro/ligne, entrée 2 ligne)
Sortie audio	XLR symétrique (Mix Out)
Réponse en fréquence	Non spécifiée (estimation 50 Hz - 20 kHz)
Boîtier	Contreplaqué 18 mm avec revêtement anti-rayures
Grille	Acier avec revêtement en poudre
Montage	Embase 35 mm pour pied, 12 points M10 pour suspension
Alimentation	secteur (câble CEI inclus)
Poids	Environ 20 kg (estimation)
Dimensions (L x H x P)	Environ 60 x 35 x 40 cm (estimation)
Accessoires inclus	Câble d'alimentation, guide d'utilisation
Fonction veille	Oui, après 15 min sans signal (désactivable)

FOIRE AUX QUESTIONS - Black 12 ALTO

Comment jumeler le haut-parleur Black 12 via Bluetooth ?

Allumez l'enceinte, appuyez et relâchez la touche de jumelage. Sur votre appareil, activez Bluetooth et sélectionnez 'Black Series'. Si un NIP est demandé, entrez 0000. Une tonalité de confirmation retentit et la DEL reste allumée.

Comment utiliser l'application Live Drive ?

Téléchargez Live Drive depuis l'App Store sur iPad ou iPhone. Jumelez l'enceinte via Bluetooth. L'application permet de contrôler les niveaux, l'égalisation, l'alignement temporel, la compression et de créer des presets DSP personnalisés.

Quel est le rôle du sélecteur DSP Mode ?

Il permet de choisir parmi plusieurs réglages : Flat (réponse linéaire), Contour (boost graves/aigus), 80 Hz HP (filtre passe-haut), Ext LF (extension des basses) et Custom (personnalisé via Live Drive).

Comment désactiver le mode veille ?

Utilisez un objet fin pour basculer l'interrupteur encastré à l'arrière sur la position 'Off'. Par défaut, le mode veille s'active après 15 minutes sans signal audio.

Que faire si la DEL du logo ne s'allume pas ?

Appuyez sur la touche d'éclairage du logo à l'arrière pour l'activer ou la désactiver. Si elle reste éteinte, vérifiez l'alimentation générale.

Comment utiliser l'interrupteur de mise à la terre ?

Actionnez cet interrupteur (interrupteur de fuite à la terre) pour réduire les ronflements ou bruits parasites. Testez les deux positions pour déterminer celle qui donne le son le plus propre.

Quel type de câble utiliser pour la sortie Mix Out ?

Utilisez un câble XLR symétrique pour relayer le signal vers un autre haut-parleur Black 12 ou un caisson de graves. Le niveau de sortie est de 0 dB.

Puis-je utiliser une entrée micro sur les deux entrées ?

Seule l'entrée Input 1 dispose d'un sélecteur MIC/LINE pour accepter un microphone. L'entrée Input 2 accepte uniquement les sources de niveau ligne.

Comment nettoyer l'enceinte ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer la grille et le boîtier. Évitez les produits chimiques ou abrasifs. Nettoyez la grille avec un aspirateur à faible puissance si nécessaire.

Quelles sont les consignes de sécurité pour le montage ?

Utilisez uniquement les points de fixation M10 pour la suspension. Ne suspendez pas plusieurs haut-parleurs à la verticale. Vérifiez la capacité du support. Assurez-vous que les câbles ne présentent pas de risque de trébuchement.

MODE D'EMPLOI Black 12 ALTO

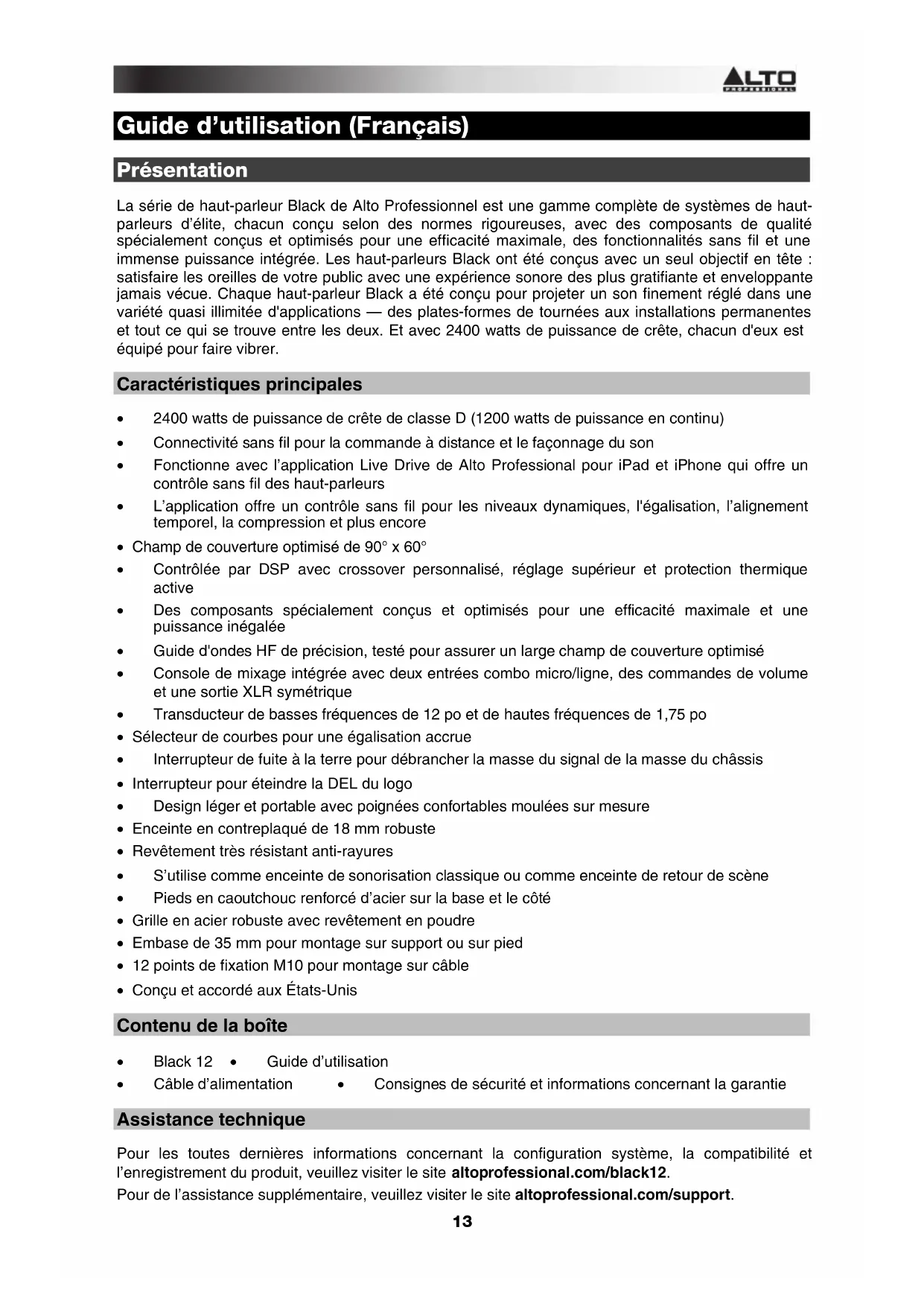

Guide d'utilisation (Français)

Présentation

La série de haut-parleur Black de Alto Professionnel est une gamme complète de systèmes de haut-parleurs d'élite, chacun concu selon des normes rigoureuses, avec des composants de qualité spécialement concus et optimés pour une efficacité maximale, des fonctionnalités sans fil et une immense puissance intégrée. Les haut-parleurs Black ont été concus avec un seul objectif en tete : satisfaire les oreilles de votre public avec une expérience sonore des plus gratifiante et enveloppante jamais vécue. Chaque haut-parleur Black a été concu pour projeter un son finement régle dans une variété quasi illimitée d'applications — des plates-formes de tournées aux installations permanentes et tout ce qui se trouve entre les deux. Et avec 2400 watts de puissance de créte, chacun d'eux est équipé pour faire vibrer.

\section*{Caracteristiques principales}

2400 watts de puissance de create de classe D (1200 watts de puissance en continu)
- Connectivite sans fil pour la commande à distance et le façon du son
- Fonctionne avec l'application Live Drive de Alto Professional pour iPad et iPhone qui offre un contrôle sans fil des haut-parleurs
L'application offre un contrôle sans fil pour les niveaux dynamiques, l'égalisation, l'alignement temporel, la compression et plus encore
- Champ de couverture optimisé de 90^ × 60^
- Contrôlee par DSP avec crossover personnelise, réglage supérieur et protection thermique active
- Des composants spécialément concus et optimisés pour une efficacité maximale et une puissance inégalée
Guide d'ondes HF de précision, testé pour assurer un large champ de couverture optimisé
- Console de mixage intégrée avec deux entrées combo micro/ligne, des commandes de volume et une sortie XLR symétrique
Transducteur de basses fréquences de 12 po et de hauteures fréquences de 1,75 po
- Sélecteur de courbes pour une égalisation accrue
Interrupteur de fuite à la terre pour débrancher la masse du signal de la masse du chassin
- Interrupteur pour êtreindre la DEL du logo
- Design léger et portable avec poignées comforts bouées sur mesure
- Enceinte en contreplaqué de 18 mm robuste
- Revêtement très résistant anti-rayures
Sutilise comme enceinte de sonorisation classique ou comme enceinte de retour de scene
Pieds en caoutchouc renforcé d'acier sur la base et le coto
Grille en acier robuste avec revêtement en poudre
- Embase de 35 mm pour montage sur support ou sur pied
- 12 points de fixation M10 pour montage sur cable
- Conçu et accordé aux États-Unis

Contenu de la boîte

• Black 12 - Guide d'utilisation
  Cable d'alimentation Consignes de sécurité et informations concernant la garantie

Pour les toutes dernières informations concernant la configuration système, la compatibilité et l'enregistrement du produit, veuillez visiter le site altoprofessional.com/black12.

Pour de l'assistance supplémentaire, veuilles visiter le site altoprofessional.com/support.

Consignes de sécurité importantes

Veuillez noter : Alto Professionnel et inMusique ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto professionnel et inMusique ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Installation sur cable ou murale

• Seules les personnes qualifiées selon les normes de sécurité d'installation doivent procéder à l'installation ce haut-parleur. L'installateur est responsable de la sélection et l'utilisation de matériel approprié et sécurité pour installer les haut-parleurs.
• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du batiment applicables en vigueur.
• Ce haut-parleur doit être suspendu qu'à partir de ses points de fixation (M10 x 1,5 PH, 30 mm de longueur).
• Ne pas suspendre à la verticale plusieurs haut-parleurs ensemble.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trébucher sur le cable et faire tomber le haut-parleur de son support ou de son pied.

Montage sur support

Toujours installer des haut-parleurs conformement aux codes de I'electricite et du bateau en vigueur.
- Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les specifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
- Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
- Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils neprésent pas un risque de trèbuchement.
Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'équipment avec des pieces usées, endommagées ou manquantes.
- Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pouraient prendre dans le vent et renverser le système.
- À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
- Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trébucher sur le cable et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrément élevés de bruit peut causeur une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protégger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB) Exempl
8 90 petite salle de spectacle
6	92 Train
4 95 Rame de métro
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1.5	102 Riveteuse
1	105 Usine
.50	110 Aéroport
moins de .25 115	Concert rock

de

Démarrage rapide/Schéma de connexion

Remarque: Seuls les éléments repertoriés dans la section Contenu de la boîte de ce guide sont inclus avec ce produit. iPad, haut-parleurs et caissons d'extrêmes graves supplémentaires, microphones, console de mixage et cables sont vendus séparément. L'application Live Drive est offerte sur l'App Store.

Exemple A : 4 haut-parleurs (2 haut-parleurs de la série Black et 2 haut-parleurs d'extensions)

Branchez les sorties principales de votre console de mixage aux entrées de vos haut-parleurs de la série Black.

Branchez toutes les sorties de vos haut-parleurs de la série Black aux entrées de vos haut-parleurs d'extension.

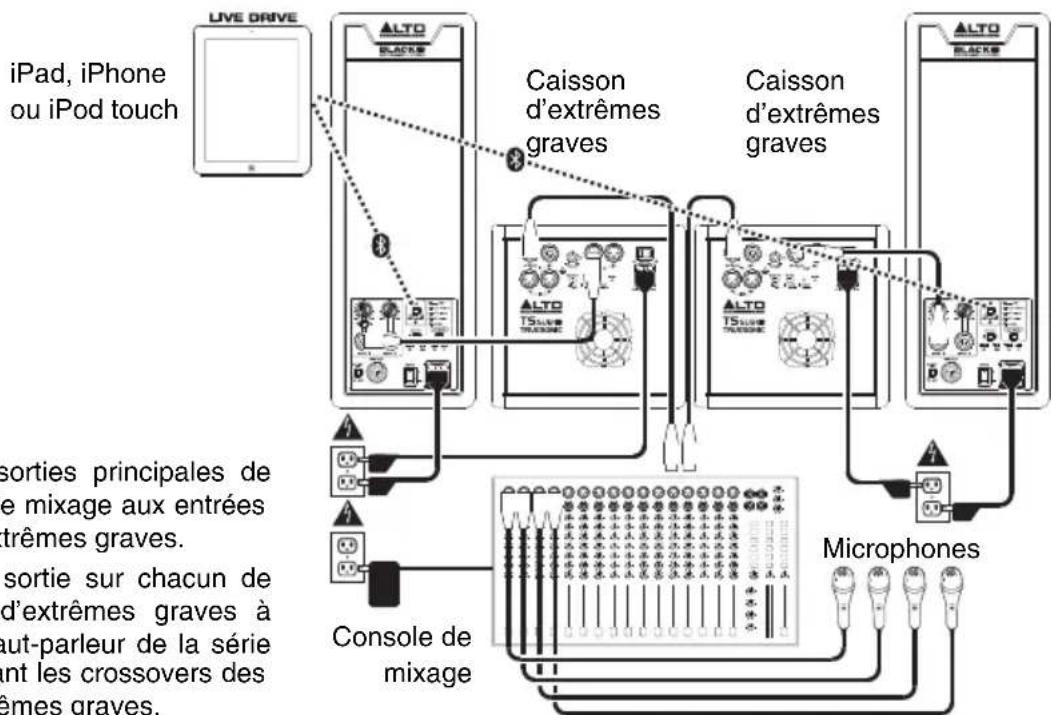

Exemple B : 2 haut-parleurs et 2 caissons d'extrêmes graves

Branchez les sorties principales de votre console de mixage aux entrées du caisson d'extremes graves.

Branchez une sortie sur chacun de vos caissons d'extrêmes graves à l'entrée d'un haut-parleur de la série Black, en utilisant les crossovers des caissons d'extrêmes graves.

Utilisation de l'application Live Drive

Les haut-parleurs de la série Black sont également équipés de la technologie sans fil et des capacités inégalées de l'application pour haut-parleur sans fil Live Dove de Alto Professional. Vous serez en mesure de contrôler les niveaux dynamiques, l'égalisation, l'alignement temporel, la compression et bien plus encore. La série Black vous offre le contrôle de l'audio actif en direct au bout des doigs. En utilisant l'application sur votre iPad ou votre iPhone, vous pouvez adapter les haut-parleurs pour de nouveaux lieux ou règlez les paramétres à distance depuis n'importe quel coin de la piece. Les haut-parleurs de la série Black offrent une puissant nouvelle expérience, non seulement pour votre public, mais également pour vous, car vous bénéficiaz de fonctions de façon du son simplifiées à portée de main.

Téléchargement de l'application

Pour télécharger l'application, faites une recherche sur App Store pour Live Drive, puis téléchargez l'application Live Drive de Alto Professional.

Jumelage Bluetooth

La portée: La série de haut-parleurs Black utilise une conception d'antenne évoluable de longue portée Bluetooth, permettant des portées beaucoup plus grandes que les appareils Bluetooth traditionnels. La portée du signal typique est d'environ 30 mètres (100 pieds) sans obstruction. Toutefois, la portée peut varier selon votre apparéil source et l'environnement.

Pour maximiser la portée :

• Placez l'appareil source sur une surface plane et assurez-vous qu'il n'y a aucun obstacle entre le haut-parleur et votre apparéil (p. ex., murs, meubles, etc.).
• Désactivez la fonction Wi-Fi de votre appareil source.
• Désactivez les appareils 2,4 GHz inutiles qui se trouvent à proximé (p. ex., autres appareils Bluetooth, moniteurs pour bébés, points d'accès Wi-Fi, micro-ondes, etc.).
• Essayez d'utiliser un autre apparéil source Bluetooth (iPad ou iPhone). L'intensité du signal Bluetooth varie selon l' apparéil.

Pour jumeler le haut-parleur à votre apparéil Bluetooth :

1. Effectuez ceci sur un seul haut-parleur : Avec le haut-parleur sous tension, appuyez et relâchez sa touche de jumelage. Sa DEL de jumelage clignotera et vous entendrez une série sonore provenant du haut-parleur.
2. De la page des paramètres de votre apparéil Bluetooth, activez la fonction Bluetooth et Sélectionnéze Black Series comme apparéil. Lorsque le jumelage est réussi, vous entendrez une « tonalité de confirmation » du haut-parleur et la DEL de jumelage demeura allumée. (Ce processus peut prendre jusqu'à 30 secondes.)

Important: Si vous appareil vous demande d'entrer un NIP pour le jumeler au haut-parleur, entrez « 0000 » (quatre zéros).

1. Une fois que votre apparéil est jumelé au haut-parleur, ce dernier reconnaîtra l' apparéil même après sa mise hors tension. Pour rétablit la connexion, vous devez acceder à la page des réglages Bluetooth de votre apparéil et selectionner « Connexion »

Pour supprimer tous les réglages de jumelage et de mise en parallele, maintenez la touche de jumelage enfonnée pendant 10 secondes. Vous entendrez une longue tonalité pour confirmer que les paramètres de jumelage ont été supprimés. La DEL devrait également s'eteindre. Vous pouvez maintainant jumper un nouvel appariel.

Fonctionnement de Live Drive

Pour plus d'informations sur l'utilisation de Live Drive, veuillez visitor altoprofessional.com/livedrive.

Caracteristiques

Panneau arrête

1. Entrée d'alimentation: Branchez le cable d'alimentation CEI inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation electrique.

2. Fusible: Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplaçer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d'un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

3. Interrupteur d'alimentation: Utilisez cet interrupteur pourmettrele haut-parleur sous tension.

4. DEL d'alimentation/de veille: Cette DEL s'allume lorsque le haut-parleur est sous tension.

5. Mode veille: Par défaut, le mode veille ce caisson d'extrêmes graves est activé : Lorsqu'aucun signal audio entrant n'est détecté pendant environ 15 minutes, le caisson d'extrêmes graves passée en mode d'économie d'énergie. Le caisson d'extrêmes graves met fin au mode veille 0,5 seconde suivant la détction d'un signal audio entrant. Changez le réglage de cet interrupteur encastré sur la position Off pour désactiver cette fonctionnalité.

6. Eclairage du logo : Appuyez sur cette touche pour allumer ou eteindre l'éclairage du logo Alto Professionnel.

7. Selecteur MIC/LINE: Enforcez cette touche si la source audio de l'entrée Input 1 est un microphone. Relâchez cette touche si la source audio de l'entrée Input 1 est de niveau ligne.

8. Input 1: Utilisez un cable XLR ou de 14 po (6,35 mm) pour brancher une source audio à cette entrée. Cette entrée prend en charge des sources de niveau ligne et microphone. Mettre le selectingeur d'entrée sur le réglage approprié.

9. Input 2: Utilisez un cable XLR ou de 14 po (6,35 mm) pour brancher une source audio à cette entrée. Cette entrée prend en charge uniquement les sources de niveau ligne.

10. Bouton du volume d'entrée : Utilisez ce bouton pour définir le niveau de l'audio entrant dans l'entrée correspondante.

11. DEL du signal/d'écritement: Cette DEL devient verte lorsqu'un signal audio entrant est détecté. Elle devient rouge lorsque le niveau du signal est trop élevé et est réduit dynamiquement afin de protégier les haut-parleurs contre les dommages ou de la distorsion. Si la DEL demeure rouge, ou si l'audio est extrémement déformé, réduisez alors le volume de votre source audio ou le niveau du volume d'entrée du bouton Input Volume.

12. Mix Out: Utilisez un cable XLR pour brancher cette sortie symétrique à l'entrée d'un second haut-parleur de la série Black. Le signal audio transmis par cette sortie est de 0 dB, en fonction du/selecteur Mix Out.

13. Selecteur Mix Out: Relâchez cette touche si vous souhaitez que le signal audio (Input 1 et Input 2) transmis à la sortie Mix Out contourne les boutons du volume d'entrée. Enforcez cette touche si vous souhaitez envoyer le signal audio (Input 1 et Input 2) des boutons du volume d'entrée à la sortie Mix Out.

14. Interrupteur de mise à la terre: Enoncez cette touche pour réduire le renflement ou les bruits parasitaires.

15. DSP Mode: Appuyez sur cette touche pour régler le DSP interne du haut-parleur à l'un des paramétres suivants:

16. Flat: Aucun changement apporté au signal audio.

17. Contour: Augmentation des graves et des aigus avec une coupure progressive des moyennes fréquences — un réglage idéal pour la musique contemporaine.
18. 80Hz HP: Ajoute un contrôle passée-haut.
19. Ext LF: Étend la réponse en basses féquences du haut-parleur, fournissant plus de basses féquences résonnantes.

20. Custom: Ajoute votre mode DSP personnelé, réglè dans l'application Live Drive.

21. Touche de jumelage : Appuyez et relâchéz cette touche pour jumeler le haut-parleur à votre iPad ou votre iPhone. La DEL de jumelage s'allume lorsque le jumelage est réussi. Reportez-vous à la section Jumelage Bluetooth pour obtenir des instructions.
