MODE D'EMPLOI TVVR36100 ABUS

Notice d’utilisation

Version 1.0Français Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l'utilisa- tion du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout mo- ment. Le sommaire disponible donne un aperçu du contenu et renvoie aux pages correspondantes.Vue d’ensemble de l’appareil

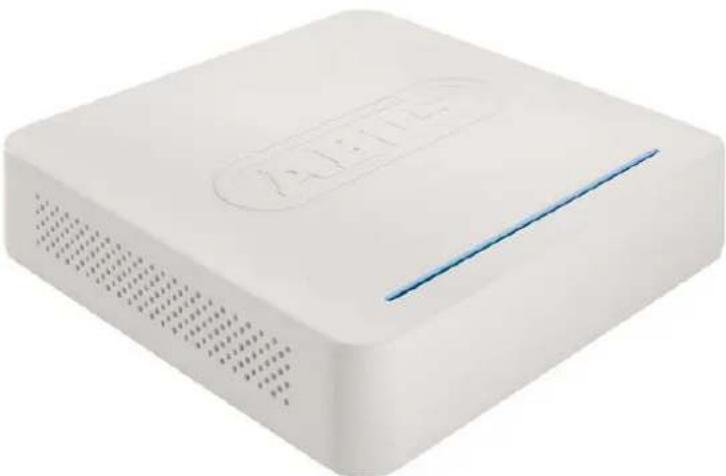

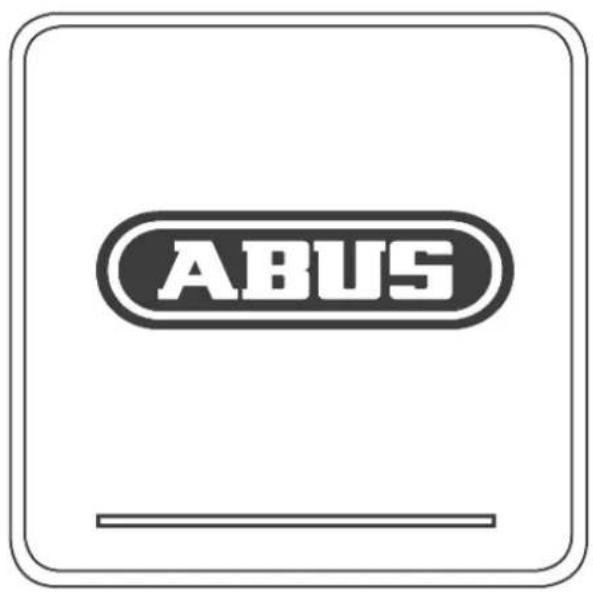

Vue d’ensemble de l’appareil

Voir p. 186Commande du système

Commande du système Généralités Vous pouvez piloter l’appareil comme suit : Dispositifs de commande sur le devant de l’appareil Souris USB

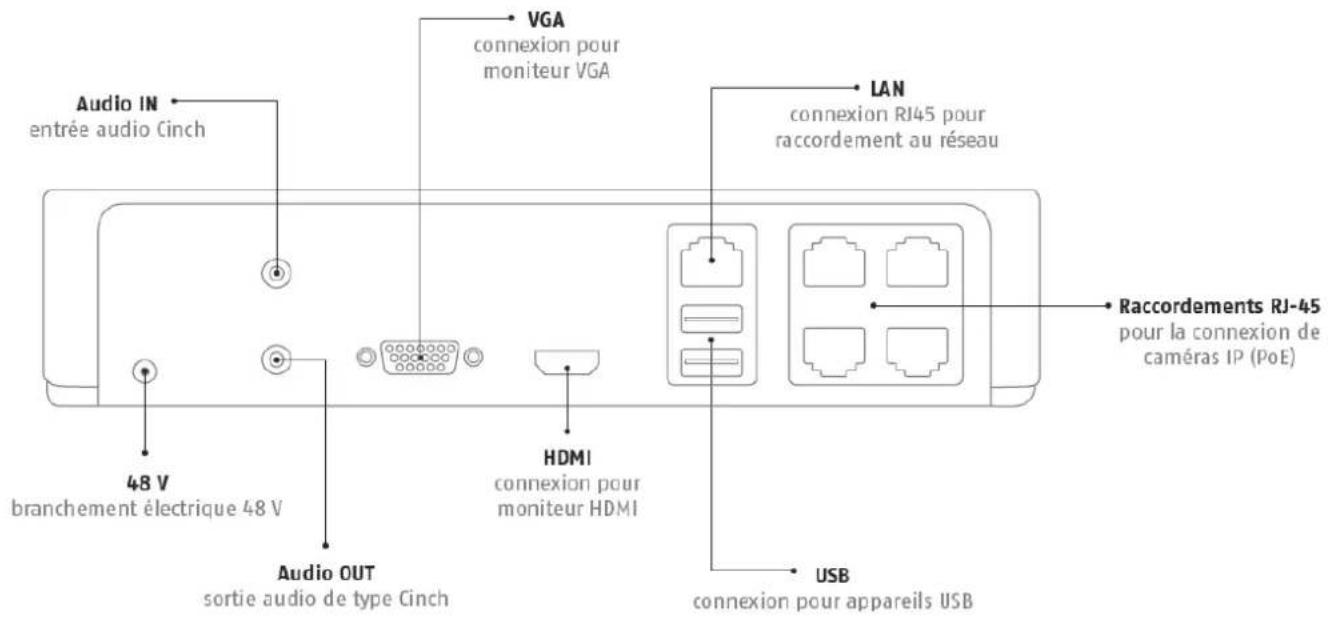

Connecteurs au dos de l’appareil

Remarque Voir la vue d’ensemble, p. 174.

Désignation Fonction

Désignation Fonction

AUDIO IN : entrée audio RCA

VGA : connexion pour moniteur VGA (9 broches), signal de sortie vidéo

Ports RJ45 : connexion de jusqu'à quatre caméras PoE

USB : ports USB pour utilisation d'une souris et ex- portation des données

HDMI connexion pour moniteur HDMI

AUDIO OUT : sortie audio RCA (synchronisée avec la sortie vidéo)Commande du système

Commande à la souris

Remarque La description mentionnée ci-dessous dans le manuel s’effectue à la souris. L’appareil peut être utilisé avec une souris USB. Raccordez la souris au port USB.

Touche Fonction gauche Simple clic : Sélection dans le menu, activation d’un champ de saisie ou d’un onglet, affichage du menu Quick Set Double clic : Changement du mode d’affichage Une image-Plusieurs images en mode live et visionnage Cliquer et glisser : Configuration des masques privés et des zones droite Simple clic : Appel du menu contextuel Retour au menu précédent molette en mode Live : affichage des images de la caméra précé- dente/suivanteSommaire

Guide de démarrage rapide Avant de commencer Les préparations suivantes sont indispensables :

Respectez les consignes générales, les consignes de sécurité et les instructions d’installation et de connexion, voir p.181.

Vérifiez le contenu et l’état des pièces dans l’emballage.

Introduisez les piles dans la télécommande.

Remarque Suivez les instructions du guide de démarrage ra- pide fourni séparément. Monjours du disque dur

Avertissement Mettez l’appareil hors tension et débranchez-le du secteur ! Prévoyez une mise à la terre afin d’éviter les dé- charges d’électricité statique.

Installez un disque dur, voir le guide de démarrage rapide séparé.

Etablissez ensuite la connexion avec la platine prin- cipale à l’aide du câble de données bleu (petit con- necteur).

Raccordez le câble d’alimentation (grande fiche, 5 broches).

Vérifiez tous les raccordements.

Fermez le boîtier. Branchements

Remarque Respectez le rayon minimal lors de la pose des câbles ! Ne pas plier les câbles !

Connectez toutes les caméras au réseau

Raccordez le moniteur aux connecteur VGA ou HDMI.

Raccordez la souris au port USB.

Branchez la prise d’alimentation. L’appareil démarre automatiquement.

Remarque Suivez les instructions du guide de démarrage ra- pide fourni séparément. Exécutez les étapes de l’assistant d’installation, voir p.187. Les paramètres suivants sont configurés successive- ment : Sélection de la langue de l'interface utilisateur Configuration de l'administrateur Réglage de l'heure (date, heure...) Configuration réseau Gestion des disques durs (initialisation, etc.) Configuration de caméra Paramètres d'enregistrement

Remarque Tout changement ultérieur de la date ou de l’heure peut entraîner une perte de données ! Voir la vue d’ensemble des menus, p. 206, ainsi que les remarques et explications concernant les com- mandes principales du système, p. 1865. Consultez les explications concernant : Mode live p. 189 Lecture p. 192 Exportation de données p. 215 Diagnostic d’erreur p. 222Consignes de sécurité importantes

Consignes de sécurité importantes Explication des symboles Les symboles suivants sont utilisés dans le manuel et sur l’appareil : Symbole Mot clé Signification

Avertissement Risque de blessures ou dan- ger pour la santé.

Avertissement Risque de blessures ou dan- ger pour la santé à cause du voljours.

Important Avis de sécurité : risque d’endommagement de l’appareil/des accessoires.

Les balises suivantes sont utilisées dans le texte :

Signification 1.… 2.… Ordre fixe des étapes à exécuter dans le texte

Eléments énumérés dans un ordre aléatoire dans le texte ou l’avertissement Utilisation appropriée Utilisez l’appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considé- rée comme non appropriée ! Cet appareil ne peut être utilisé qu’aux fins suivantes : Combiné à des sources de signal vidéo (caméras ré- seau) et à des appareils de sortie vidéo (moniteurs TFT) raccordés, cet enregistreur vidéo réseau 4 ca- naux sert à la surveillance d’objets.

Remarque L’enregistrement de données est soumis à des di- rectives nationales en matière de protection de la vie privée. Signalez l’existence de ces directives à vos clients lors de l’installation.

Généralités Avant la mise en service de l’appareil, nous vous conseil- lons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l’habitude d’utiliser des appareils électroniques.

Avertissement Tout dommage résultant du non-respect de ce mode d’emploi n’est pas couvert par la garantie. Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels résultant d’une fausse manipulation ou du non-respect des avis de sécurité. La garantie n’est pas valable dans de tels cas ! Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement. Lorsque vous vendez ou donnez cet appareil, vous de- vez impérativement remettre ce manuel au nouveau pro- priétaire. Cet appareil a été fabriqué conformément aux normes de sécurité internationales. Alimentation en courant N’utilisez cet appareil qu’après l’avoir branché sur une source de courant dont le voljours correspond à la ten- sion indiquée sur la plaque signalétique. Si vous n’êtes pas sûr des caractéristiques de votre ré- seau électrique, vous devez vous adresser à votre four- nisseur.

Avertissement Prenez des précautions contre les pertes de don- nées ! Utilisez toujours l’appareil avec un système d’alimentation en courant sans interruptions et un parafoudre. Débranchez l’appareil du secteur avant d’entreprendre des travaux d’installation ou de maintenance. L’interrupteur de cet appareil ne permet pas de décon- necter entièrement l’appareil du réseau électrique. Pour déconnecter entièrement l’appareil du réseau, vous devez retirer la fiche de la prise de courant. C’est pour- quoi l’appareil doit toujours être installé de façon à ce qu’un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d’urgence.Consignes de sécurité importantes

Afin d’éviter tout risque d’incendie, l’appareil doit être dé- branché du secteur en cas de non-utilisation prolongée de l’appareil. Débranchez l’appareil du secteur avant une tempête ou un orage accompagné d’éclairs. Vous pou- vez aussi brancher l’appareil sur un système d’alimentation sans interruption équipé d’un parafoudre.

Avertissement N’ouvrez jamais le boîtier de l’appareil ! Il y a des risques d’électrocution ! S’il est nécessaire d’ouvrir l’appareil, adressez- vous à une personne qualifiée ou à votre installa- teur. Le monjours ou le remplacement d’un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement Tout monjours ou toute modification de l’appareil par des personnes non qualifiées entraîne l’annulation de la garantie. Nous vous conseillons de confier le monjours d’un disque dur à un installateur. Tout monjours incorrect du disque dur entraîne l’annulation de la garantie. Surcharge/surtension Evitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique. Utilisez un parafoudre afin d’éviter les endommagements par des surtensions (par exemple, pendant un orage). Câbles Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même. Ne touchez jamais un câble les mains mouillées, car cela peut provoquer un court-circuit ou une décharge élec- trique. Ne posez pas l’appareil, des meubles ou d’autres objets lourds sur le câble et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur. Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble. Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné. Un câble électrique endommagé peut provoquer un in- cendie ou une décharge. Vérifiez le câble de temps en temps. Ne modifiez ou ne trafiquez pas le câble électrique ou la fiche. N’utilisez pas d’adaptateurs ou de rallonges non con- formes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles ré- seau. Lieu d’installation/Environnement Installez l’appareil sur une surface immobile et plane et ne posez pas d’objets lourds sur l’appareil. L’appareil n“est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux. Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L’appareil doit être utilisé dans un climat tempéré. Veillez à ce que : une ventilation suffisante soit toujours assurée (n’installez pas l’appareil dans des casiers, sur un tapis épais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour) ; l’appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage) ; l’appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense ; l’appareil ne se trouve pas à proximité d’un champ ma- gnétique (par exemple, des haut-parleurs) ; il n’y ait pas de sources d’incendie (par exemple, des bougies) sur ou à proximité de l’appareil ; l’appareil ne soit pas exposé aux éclaboussures, aux écoulements d’eau et aux liquides agressifs ; l’appareil ne soit pas utilisé à proximité d’un récipient rempli d’eau, car il doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l’appareil) ; aucun objet étranger ne pénètre dans l’appareil ; l’appareil ne soit pas exposé à d’importantes variations de température, car cela peut entraîner des condensa- tions et des courts-circuits ; l’appareil ne soit pas exposé à des chocs et des vibra- tions fortes. Télécommande Lorsque l’appareil n’est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peu- vent fuir et endommager l’appareil.Consignes de sécurité importantes

Maintenance et entretien La maintenance est nécessaire lorsque l’appareil est en- dommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l’appareil, lors- que l’appareil a été exposé à la pluie ou l’humidité ou lorsqu’il ne fonctionne pas correctement ou est tombé par terre. Débranchez l’appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) ! Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l’appareil immé- diatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l’appareil ne peut plus être utilisé avant qu’il soit examiné par un professionnel. Confiez tous les travaux de maintenance à des per- sonnes qualifiées. N’ouvrez jamais le boîtier de l’appareil ou des acces- soires. Toute ouverture du boîtier entraîne un danger de mort par électrocution. Nettoyez l’appareil et la télécommande à l’aide d’un chif- fon humide. N’utilisez pas de solvants, d’alcools, de dilutions etc. car ceux-ci peuvent endommager la surface de l’appareil. N’utilisez aucune des substances suivantes : eau salée, insecticide, solvant acide ou chloré (chlorure d’ammonium), poudre à récurer. Frottez légèrement avec un chiffon en coton sur la sur- face, jusqu’à ce que celle-ci soit entièrement sèche.

Avertissement L’appareil fonctionne avec une tension dange- reuse. C’est pourquoi l’appareil ne peut être ou- vert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l’utilisateur de l’appareil en danger de mort. Accessoires Raccordez uniquement des appareils recommandés. Si- non vous risquez de créer des situations dangereuses ou d’endommager l’appareil.

Mise en service Respectez toutes les consignes de sécurité et d’utilisation avant la première mise en service ! N’ouvrez le boîtier que pour monter le disque dur.

Avertissement Lors d’une installation dans un système de vidéo- surveillance existant, vous devez vérifier si tous les appareils sont débranchés du secteur et du circuit à basse tension !

Avertissement En cas de doute, confiez le monjours, l’installation et le câblage à un professionnel. Tout travail mal effectué, ou effectué par des ama- teurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage. Câblez les installations de façon à ce que le ré- seau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne. Enfants Ne laissez jamais des appareils électriques entre les mains d’un enfant ! Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Les enfants sont incapables d’identifier correctement les dangers. L’ingestion de petits objets peut mettre leur vie en dan- ger. Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d’ingestion d’une pile ou d’un accumulateur. Rangez les emballages en lieu sûr. Il y a des risques d’étouffement ! Cet appareil ne doit pas être mis entre les mains d’un en- fant. Des pièces équipées d’un ressort peuvent rebondir lors d’une mauvaise utilisation et provoquer des bles- sures (par exemple, aux yeux) chez un enfant.Préface

Préface Chère cliente, cher client, Nous vous remercions de l’achat de ce produit. Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing ALLEMAGNE Nous vous invitons à lire attentivement les présentes ins- tructions pour que cette conformité persiste et qu’un fonctionnement en toute sécurité puisse être assuré. Avant de mettre le produit en service, nous vous conseil- lons de lire entièrement le manuel d’utilisateur et de res- pecter toutes les consignes de sécurité et d’utilisation. Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés. Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste !

Clause de non-responsabilité Ce mode d’emploi a été établi avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se ré- serve le droit d’effectuer à tout moment et sans préavis des modifications au produit et aux modes d’emploi. ABUS Security-Center n’est pas respon- sable des dommages directs et indirects liés à l’équipement, les performances et l’usage de ce produit. Aucune garantie n’est accordée quant au contenu de ce document.

Informations d’ordre général Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d’utilisateur et le conserver afin de pouvoir le consulter ultérieurement. Ce manuel contient des instructions concernant l’utilisation et la maintenance de l’enregistreur. Confiez toute réparation de cet appareil à une entreprise agréée. Déballage Manipulez l’appareil avec le plus grand soin lors du dé- ballage. Les emballages et les moyens d’emballage sont recy- clables et ne doivent pas être jetés. Nous vous conseillons : de mettre les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet. Si ceux-ci ne sont pas encore disponibles dans votre ré- gion, vous pouvez jeter ces articles d’emballage avec les ordures ménagères. Au cas où l’emballage d’origine serait endommagé, véri- fiez tout d’abord l’état de l’appareil. Si vous constatez des dégâts à l’appareil, renvoyez-le dans son emballage et contactez le fabricant. Contenu de la livraison Enregistreur vidéo réseau 6 canaux ABUS Bloc d’alimentation Souris USB Câble SATA et vis pour disques durs

Guide de l'utilisateur Guide de démarrage rapidePréface

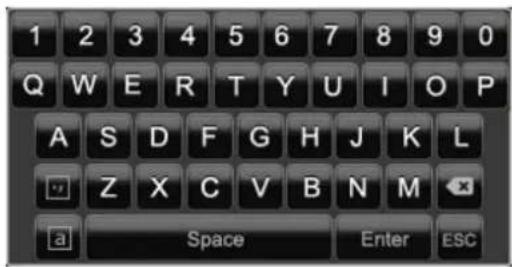

Clavier virtuel Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l’écran :

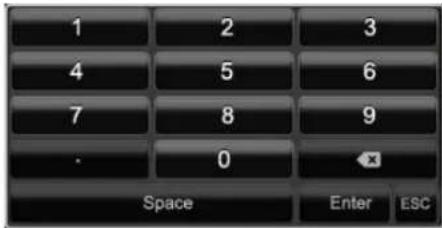

Le clavier virtuel suivant s’affiche lorsque des chiffres sont saisis : Les touches ont la même fonction que celles d’un clavier d’ordinateur. Pour saisir un caractère, il suffit de cliquer dessus à l’aide du bouton gauche de la souris. Cliquez sur Enter pour terminer la saisie. Cliquez sur pour effacer le caractère devant le cur- seur. Cliquez sur le a encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indi- quée au-dessus du clavier. Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ. Démarrage de l’appareil

Attention Branchez l’appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique ! Utilisez un système d’alimentation en courant sans interruptions par mesure de sécurité. Lorsque l’appareil est raccordé au bloc d’alimentation, il démarre automatiquement et la barre de statut LED s’allume.

L’appareil effectue un autotest pendant le démar- rage.

Pour finir, l’assistant de paramétrage s’affiche. Quit- tez-le pour accéder au mode live.

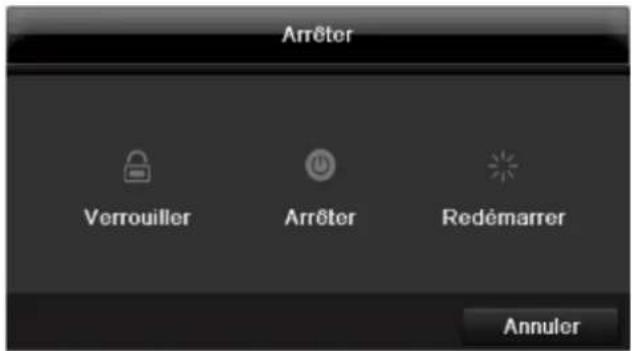

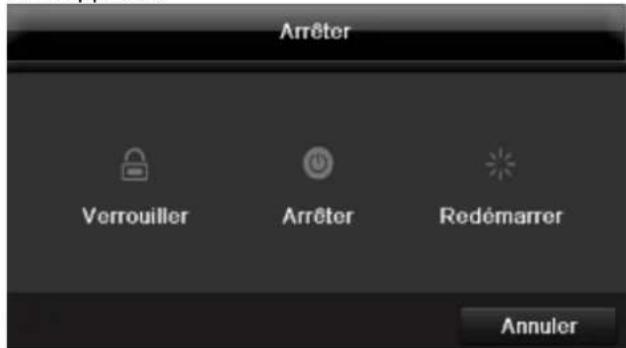

Arrêter, verrouiller, redémarrer l’appareil Cliquez dans le menu principal sur Arrêter. L’écran sui- vant apparaît.

Pour mettre l’appareil hors tension, sélectionnez l’option Arrêter et confirmez en cliquant sur Oui. L’appareil s’éteint. N’appuyez sur aucune touche pendant la mise hors tension de l’appareil ! Débranchez maintenant la fiche du bloc d’alimentation.

Pour verrouiller le système, cliquez sur l’icône Ver- rouiller à gauche. L’interface utilisateur est verrouil- lée. Il faut alors saisir un mot de passe pour accéder aux menus.

Cliquez sur l’icône Redémarrer à droite pour redé- marrer. L’appareil redémarre. Mise sous tension de l’appareil Branchez le bloc d’alimentation pour démarrer l’appareil.Indicateurs d’état

Indicateurs d’état Généralités Les indicateurs d’état suivants vous informent sur l’état de fonctionnement : voyants sur le devant de l’appareil signaux sonores, icônes (pictogrammes) sur le moniteur.

Remarque Suivez les instructions du guide de démarrage ra- pide fourni séparément. Barre de statut LED DVR

Etat Fonction Allumée en bleu en permanence Etat du système : OK Eteinte L’appareil est désactivé ou l’affichage de statut a été dé- sactivé manuellement dans le menu.

Affichage sur le moniteur L’appareil affiche la date et l’heure, le nom de la caméra, et indique si un enregistrement est en cours. Enregistrement en continu : « R bleu » Enregistrement suite à une détection de mouvement : « R jaune »Assistant de paramétrage

Assistant de paramétrage Paramétrage du système L’assistant de paramétrage vous aide à effectuer les ré- glages indispensables du système. L’enregistreur numé- rique est ensuite configuré pour l’enregistrement et la surveillance.

Remarque Vous trouvez tous les réglages dans le menu Ap- pareil. Voir la menu principal, p. 194.

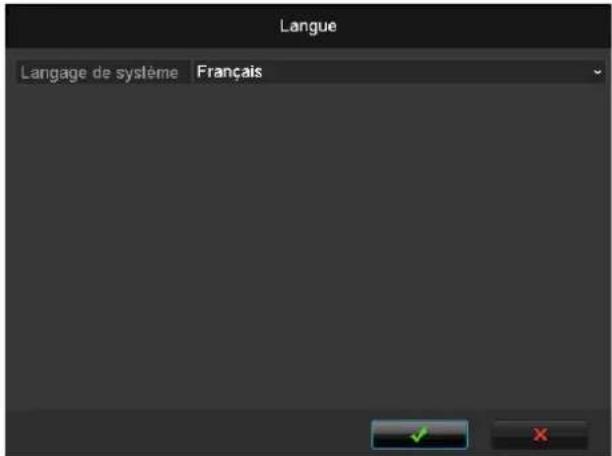

Le choix de la langue apparaît à l’écran après la pre- mière mise sous tension :

Cliquez sur le champ de saisie et sélectionnez la langue de votre choix dans la liste. Cliquez sur pour continuer. La demande suivante apparaît : Cliquez sur Suivant pour démarrer l’assistant.

Remarque Une fois le système paramétré, vous pouvez dé- sactiver la case à cocher. La petite coche dispa- raît et l’assistant ne démarrera plus automatique- ment.

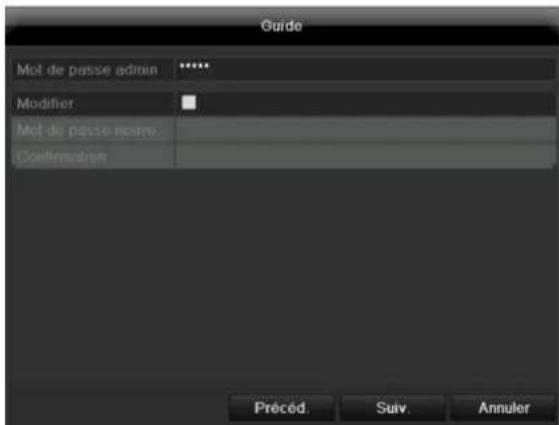

Paramétrage de l’administrateur

Avertissement Notez bien le mot de passe Administrateur. Mot de passe préprogrammé : « 1 2 3 4 5 ».

Cliquez dans le champ et saisissez le mot de passe Administrateur.

Pour saisir un nouveau mot de passe, activez la case à cocher devant Modifier.

Saisissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.

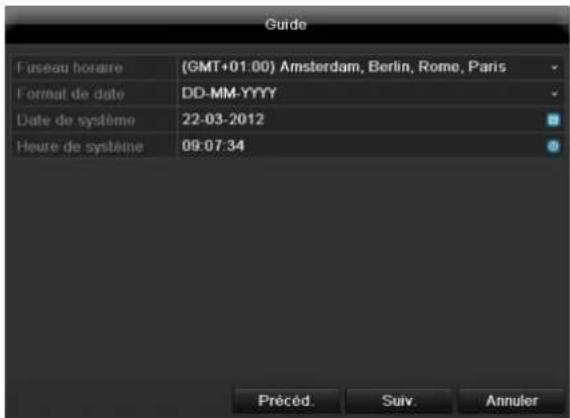

Cliquez sur Suivant. Date / temps

1. Entrez la date et l’heure système.

2. Terminez le paramétrage en cliquant sur Suivant.Assistant de paramétrage

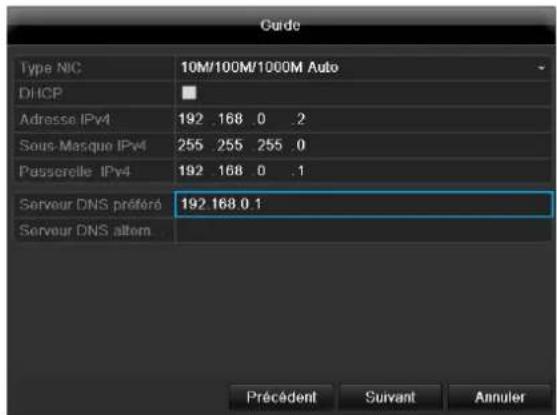

Remarque Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l’adresse IP en définissant manuellement les autres para- mètres.

1. DHCP actif : si DHCP a été choisi sur le routeur

du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis DHCP non actif : saisissez les données manuel- lement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur). Vous pouvez également saisir l’adresse du ser- veur DNS requis pour l’envoi du mail.

2. Voici un exemple typique d’adresses :

Adresse IPv4 : 192.168.0.50 IPv4 Masque de sous-réseau : 255.255.255.0 IPv4 Gateway standard : 192.168.0.1 DNS primaire : 192.168.0.1

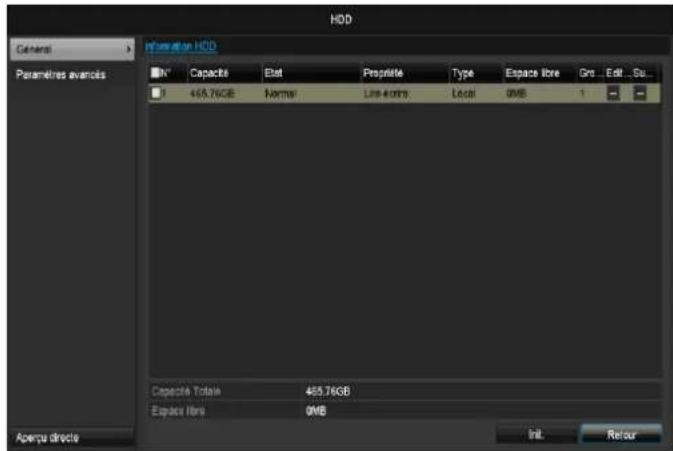

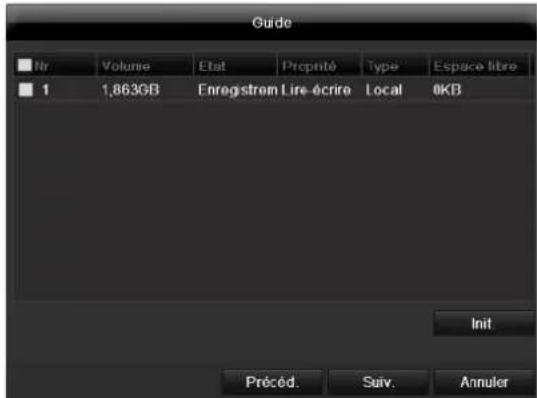

Gestion des disques durs

1. Pour configurer un nouveau disque dur, cochez la

case avec un clic gauche puis cliquez sur Init.

Avertissement Toutes les données existantes seront suppri- mées !

2. Répondez par l’affirmative à la question concernant

la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s’affiche sur la barre d’état.

3. Terminez le paramétrage en cliquant sur Suivant.

Remarque En cas d’accès à distance via Internet, l’appareil doit disposer d’une adresse réseau fixe.Assistant de paramétrage

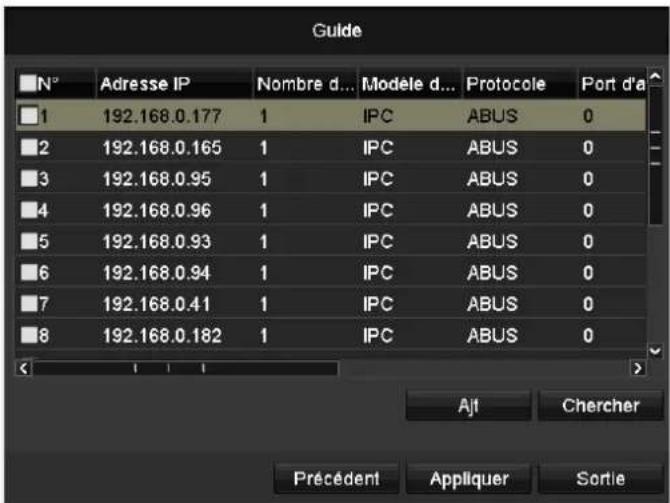

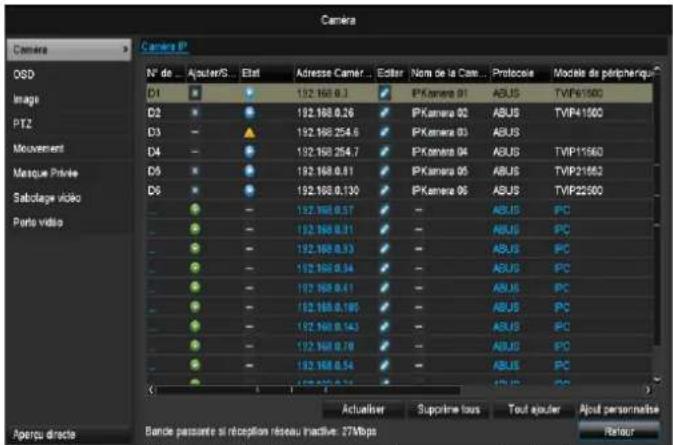

4. Cliquez sur Rechercher pour afficher les caméras

5. Pour ajouter des caméras réseau, activez les camé-

ras souhaitées et cliquez sur Ajouter.

6. Cliquez sur Suivant pour continuer la configuration.

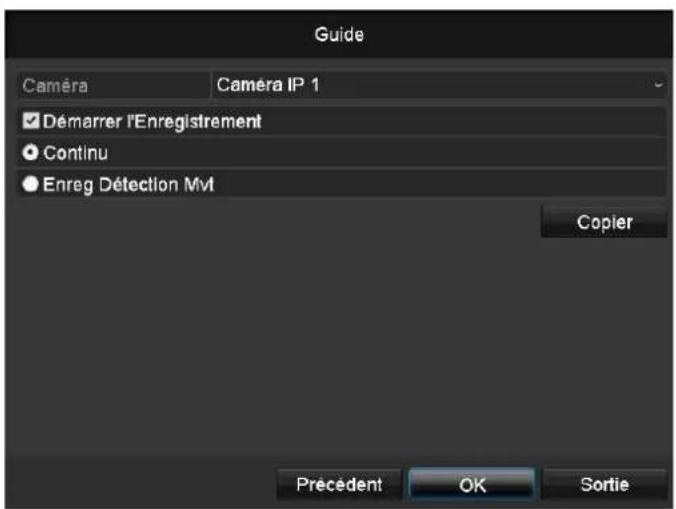

Enregistrement caméra

1. Sélectionnez dans « caméra » la caméra réseau

avec laquelle vous souhaitez enregistrer.

2. Cochez la case « Enregister ».

3. Sélectionnez le type d’enregistrement. Vous avez le

choix entre « Enregistement par horaire » et « Dé- tection de mouve ». Activez la détection interne de mouvement de la caméra pour permettre un enregis- trement.

4. Appuyez sur Copier à, pour appliquer ces para-

mètres à d’autres caméras. Pour cela, sélectionnez les caméras dans la fenêtre qui vient de s’ouvrir. Co- chez la case correspondante en cliquant dessus.

5. Validez la configuration et fermez l’assistant de con-

figuration en cliquant sur OK.

Remarque Les caméras suivantes sont entièrement intégrées par le protocole ABUS et peuvent être configurées via l'assistant de configuration : TVIP11560, TVIP41500, TVIP61500, TVIP61550.Mode live

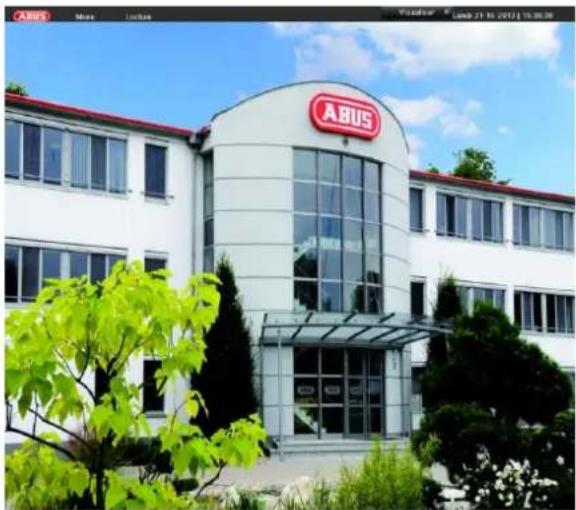

Mode live Vue d’ensemble Le mode live est automatiquement sélectionné à la mise sous tension de l’appareil. En appuyant plusieurs fois sur la touche Menu, vous ob- tenez également le mode live.

Les menus se trouvent dans l’en-tête. Menu Lecture et Le menu contextuel des modes d’affichage se trouve à droite. A droite, vous trouvez également la date et l’heure. Pour ouvrir le menu contextuel de l’affichage mul- tiple, cliquer sur le symbole. Cliquez sur un pictogramme pour faire défiler les di- vers modes d’affichage. Les signaux des caméras raccordées s’affichent sur l’écran principal. Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d’affichage d’origine. Symboles d’état Les symboles suivants s’affichent selon l’état de fon tionnement de l’appareil : Symbole Signification

Jaune : Enregistrement suite à une détec- tion de mouvement Enregistre uniquement après une détec- tion de mouvement Bleu : enregistrement Enregistrement en continu

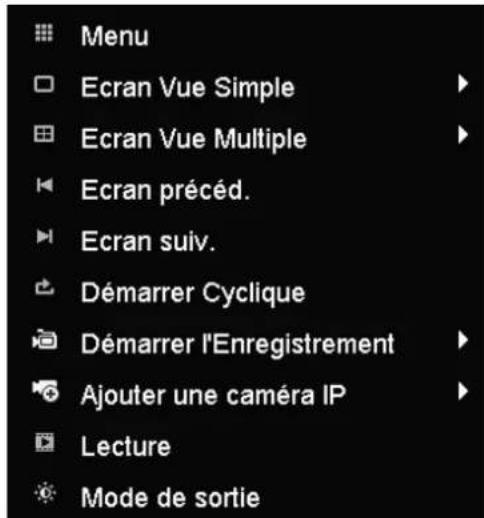

Menu contextuel en cas de commande à la souris

Remarque Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct. Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d’ouvrir un sous- menu :

Menu pincipal Ouverture du menu principal Caméra Image affichée en plein écran en provenance de la caméra sélection- née Caméra multiple Présentations différentes Ecran précéd. Visualisation de la caméra précé- dente Ecrean suiv. Affichage des images en prove- nance de(s) (la) caméra(s) sui- vante(s) Démarrer Comm. Démarrage d’une séquence de ca- méra Démarrage de Active la détection de mouvementMode live

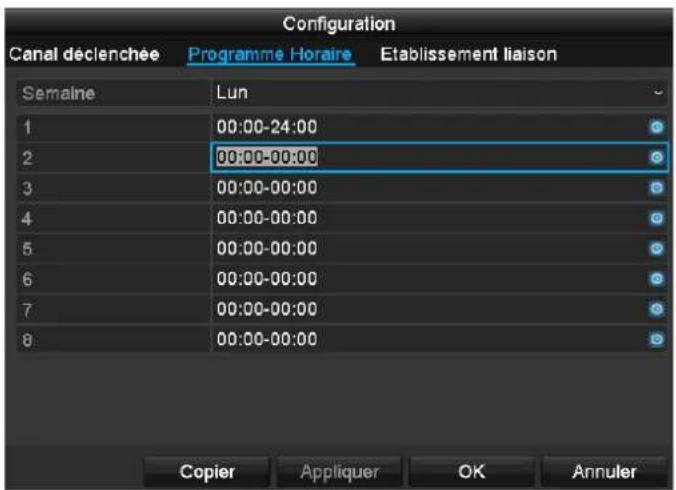

l’enregistrement ou la planification pour toute la jour- née Ajouter une ca- méra réseau Ajout de caméras réseau supplé- mentaires Lecture Passer en mode de lecture Mode de diffusion Configuration du mode de diffusion pour l'affichage sur écran

Remarque L’activation de "AUX moniteur" sans moniteur spot connecté: Fonction de pointeur de la souris est désactivé.

Remarque Visualisation de séquences: Définissez dans les paramètres de visualisation le taux de ralentissement des séquences. Barre de sélection sur l’image de la caméra Cliquez sur l’affichage simple ou multiple d’une image. Une barre de sélection s’affiche : (1) (2) (3) (4) (5) (6) (7)

Signification du symbole (1) Zone de déplacement de la barre miniature (2) Activer/désactiver l’enregistrement manuel (3) Lecture immédiate des 5 dernières minutes (4) Activation/désactivation de la fonction audio (5) Zoom numérique (6) Réglages d’affichage de l’image (7) Fermer la barre de sélectionMode live

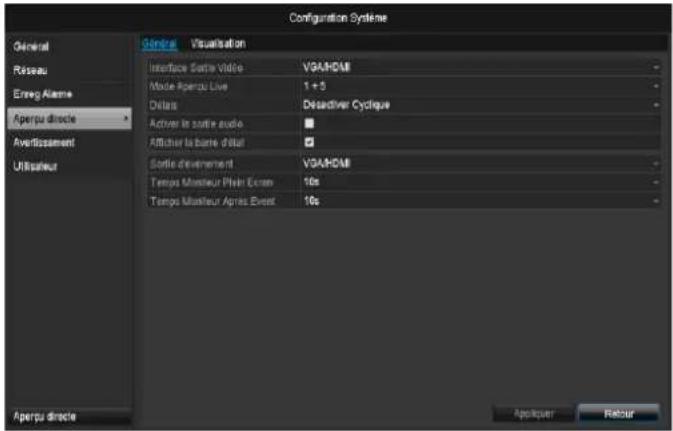

Remarque Le mode live peut être paramétré comme suit. Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Apercu directe » : Dans l’onglet « Général » se trouvent les paramètres sui- vants : Sortie Video VGA/HDMI, Main CVBS Sélectionne la connexion pour modi- fier les paramètres Mode Différents affichages caméra 1x1, 2x2, 1x5 Délais Temps de commutation entres les différentes caméras en mode affi- chage séquentiel Activer la sortie audio Active la sortie audio (VGA/HDMI) pour l'affichage en temps réel. Afficher la barre de statut Activer/désactiver la barre de statut Port de sortie d´événement Attribuer un moniteur pour l’affichage d’événements Temps immobi- lise en secondes, pour déterminer le temps d’affichage de l’événement sur le moniteur attribué. Post Event Dis- play Time en seconds, définit la durée du pop- up fenêtre pendant qu´un évène- ment.

Remarque Ecran VGA connecté : Un écran VGA connecté devient automatiquement l’écran principal de la sortie audio affectée. La sor- tie vidéo BNC affiche les caméras par séquence et en mode plein écran. Aucun moniteur VGA raccordé : Si le câble HDMI n'est pas raccordé au moniteur lors du démarrage, le signal vidéo principal est émis par le port VGA Main. Raccordez le câble VGA et redémarrez l'enregistreur pour déclencher la détection automatique.

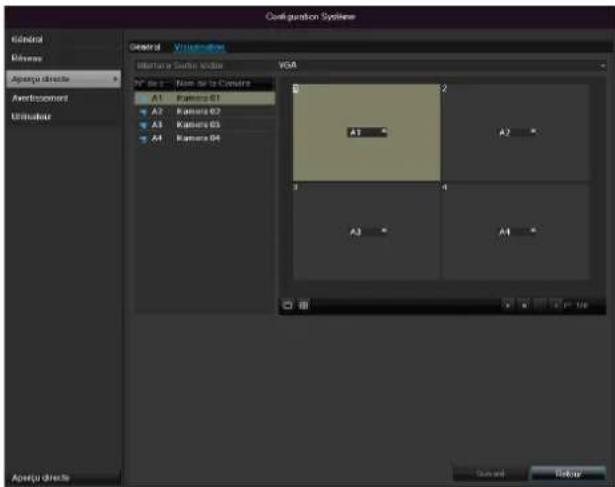

Configuration de la sortie caméra Jusqu’à 4 caméras peuvent être utilisées simultanément pour l’affichage en temps réel.

Cliquez sur « Visualisation »:

Sélectionnez le mode d’affichage. 1 x 1 2 x 2 1 x 5

Attribuez le signal de caméra souhaité à chaque écran à l’aide des touches de navigation. Le paramètre X signifie que cette caméra n’est pas affichée.

Cliquez sur Appliquer pour valider la configuration.Restitution

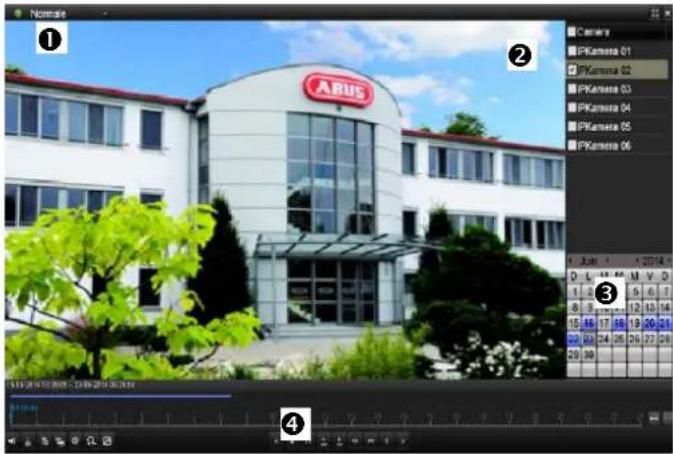

Restitution Généralités Vous pouvez visionner de trois façons : via Recherche par événement dans le menu principal, en mode live ou via le fichier journal dans le menu Maintenance.

Remarque Les boutons « previous file/day/event » (fi- chier/jour/évènement précédent) ont différentes fonctions selon le mode de lecture : Lecture normale : En appuyant sur le bouton, la lecture passe au jour précédent/suivant. Recherche d’évènement : En appuyant sur le bouton, la lecture passe au jour d’évènement précédent/suivant. Exportation des données : En appuyant sur le bouton, la lecture passe au fi- chier précédent/suivant.

Remarque La restitution simultanée de 4 canaux de caméra est possible. L’écran de visualisation Le visionnage est piloté à l’aide du champ de contrôle :

visionnage en cours avec date et heure

sélection de la caméra pour le visionnage

calendrier avec le type

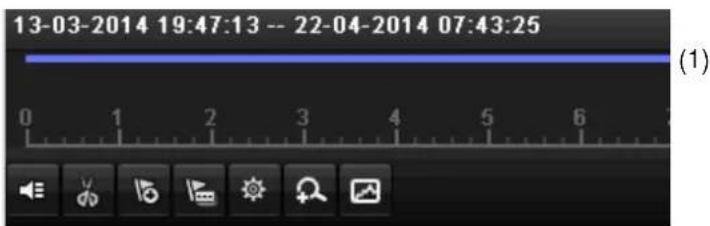

champ de contrôle avec axe de temps d’enregistrement (voir à droite) Pilotage par champ de commande Le champ de commande (4) sert à piloter la lecture en cours. Les symboles ont la signification suivante :

Signification du symbole

Axe de temps : Cliquez sur l'axe de temps pour reprendre la lec- ture à un autre endroit Cliquez sur le curseur et déplacez-le à l'em- placement désiré pour commencer la lecture à un endroit précis

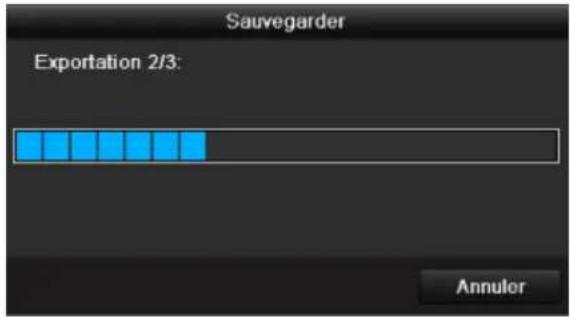

Démarrer/arrêter l'exportation de clips vidéo Le clip s'affiche dans le dialogue d'exportation lors- que vous quittez le mode Lecture.

Ajouter un repère (cf. type de lecture « Repère »)

Ajouter un repère défini par l'utilisateur (cf. type de lecture « Repère »)

Recherche avancée : La création d'une fenêtre de recherche permet d'afficher dans la barre de temps les données de mouvement des enregistrements dans la portion sélectionnée.

Attention : La recherche avancée n'est possible que lors de la lecture des images d'une seule caméra.

Démarrage de la lecture/pause

Réduire l'extrait de la barre de temps

Agrandir l'extrait de la barre de temps

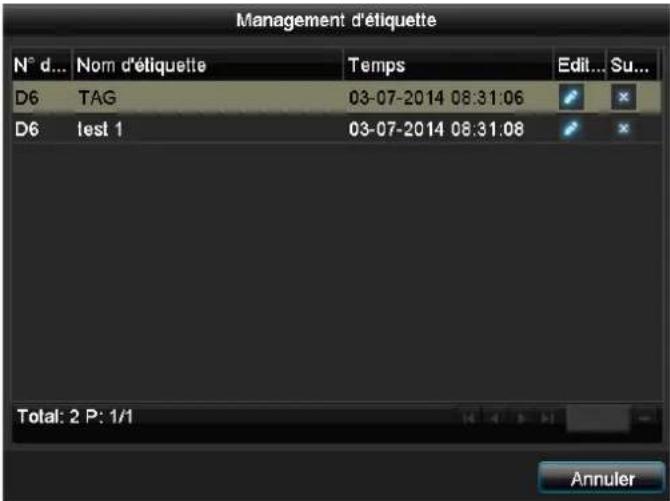

Cliquez sur « Management d´étiquette » (6) :

Cliquez sur le symbole Éditer pour modifier la des- cription de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer. Sélection du type de lecture La sélection du type de lecture (5) permet de visionner et de filtrer différents types d'enregistrements et d'événe- ments en mode lecture.

Vous disposez des menus suivants : Type Description Continue Lecture de séquences vidéo enregistrées. Événement Recherche et lecture de données vidéo qui ont été enregistrées lors de la détec- tion de mouvement ou lors de l'entrée d'alarme. Repère Recherche et lecture de données vidéo qui ont été marquées d'un repère. Fichier ex- terne Recherche et lecture de données vidéo qui ont été trouvées sur un support de données externe (USB) raccordé.Menu principal

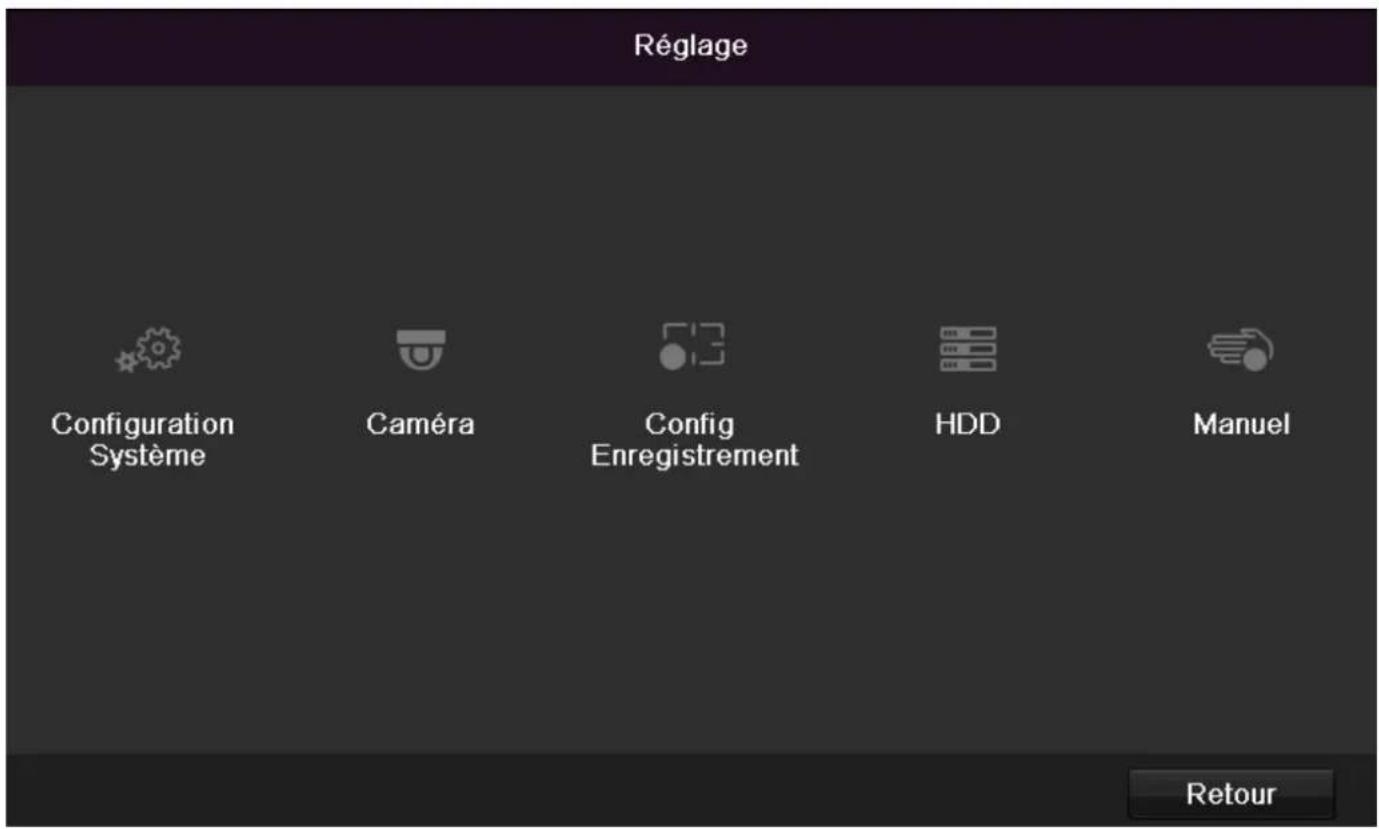

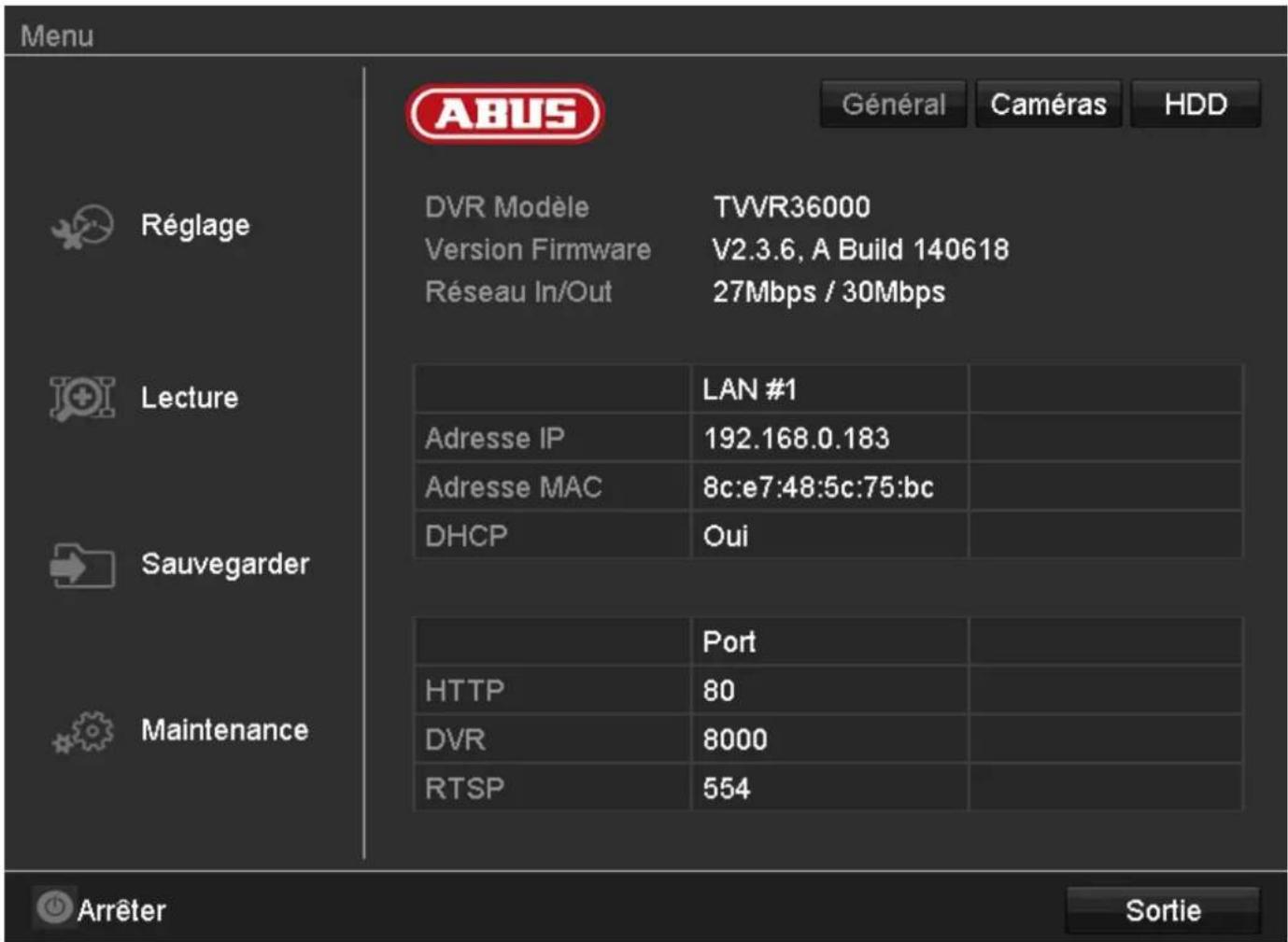

Menu principal Vue d’ensemble des menus La vue d’ensemble suivante montre les menus permet- tant de régler et de commander l’appareil. Tous les me- nus destinés au paramétrage et à l’utilisation de l’appareil se situent dans le menu général ci-après. À droite, vous trouverez également toute une série d’informations importantes et relatives à votre produit. Cliquez sur le menu souhaité pour l’ouvrir. Cliquez sur Sortie pour fermer la vue d’ensemble des menus.

Description de la menu Menu Description voir p. Réglage Permet d’accéder aux menus Configuration, Caméra, Enregistrement, HDD, Lecture.

Lecture Recherche paramétrée d’enregistrements vidéos ou d’images déclenchés par des événements (par ex. détection de mouvement) et de repères placés pendant la lecture.

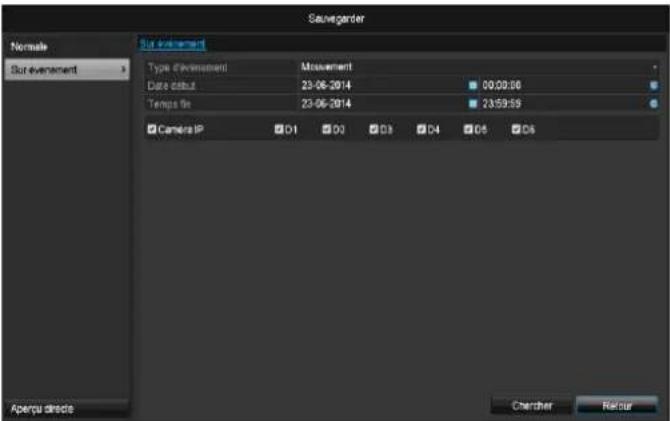

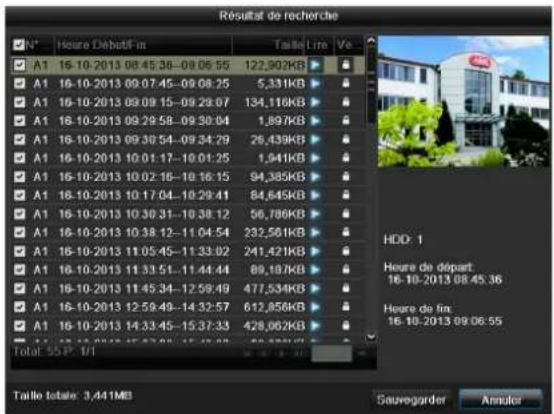

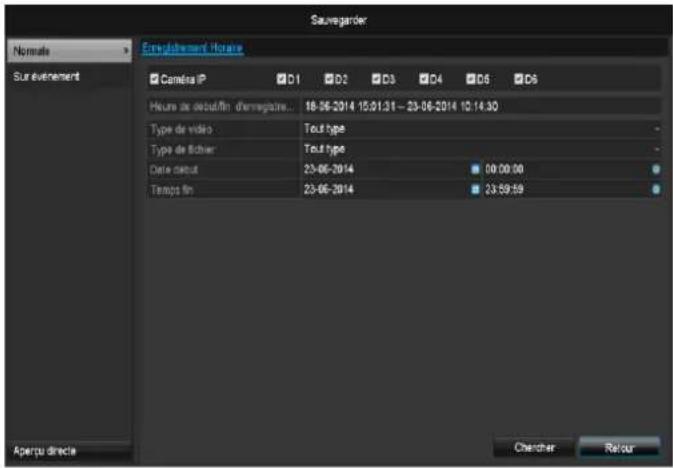

Export vidéo Recherche paramétrée d’enregistrements vidéos ou d’images déclenchées par des événements comme des alarmes ou des détections de mouvement ainsi que par des événements d’alarme et des repères.

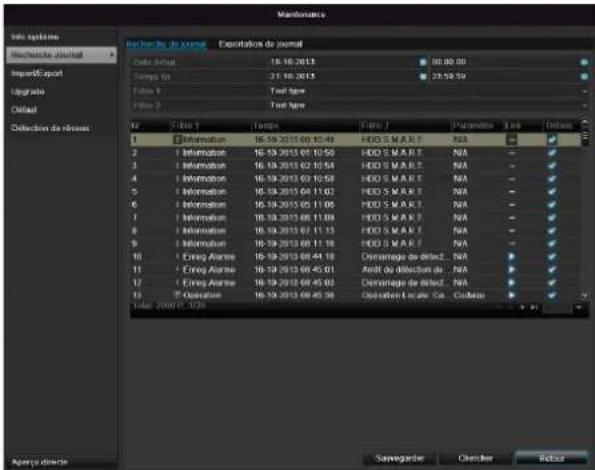

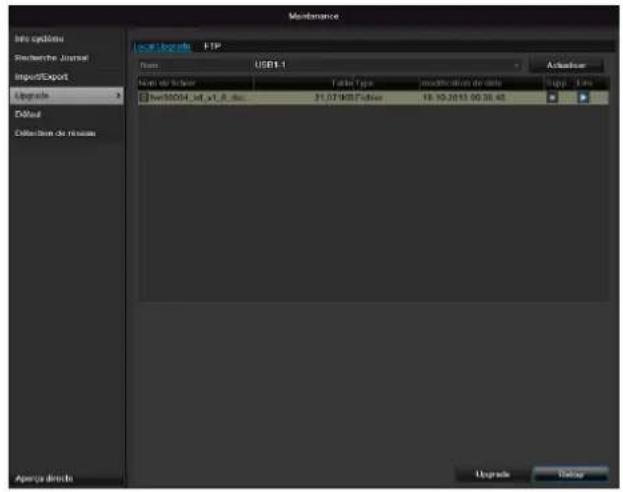

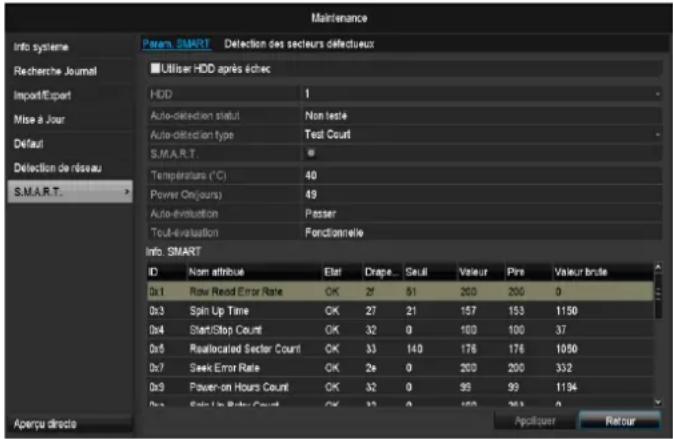

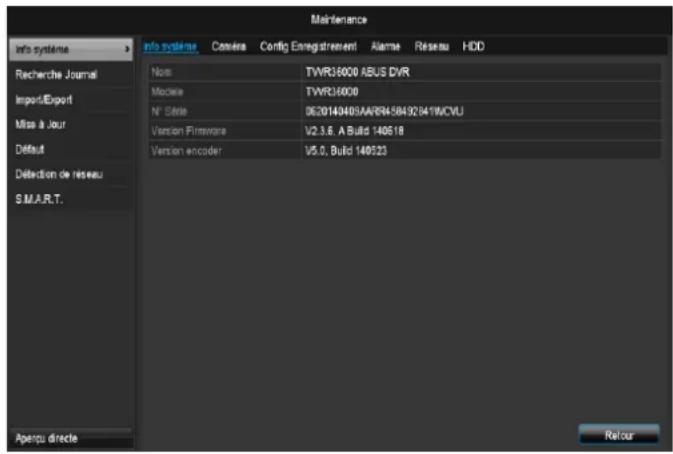

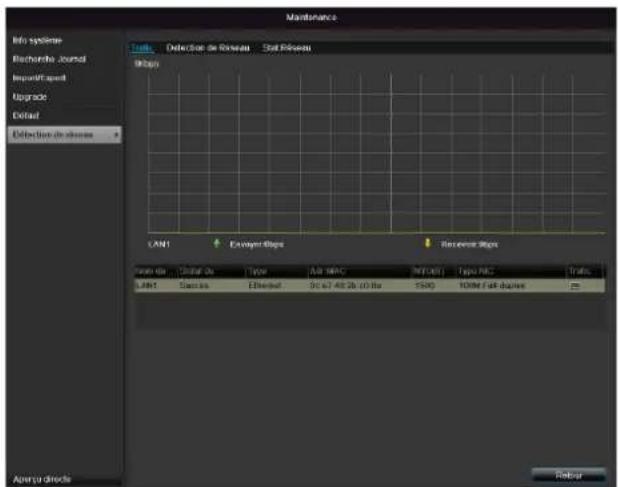

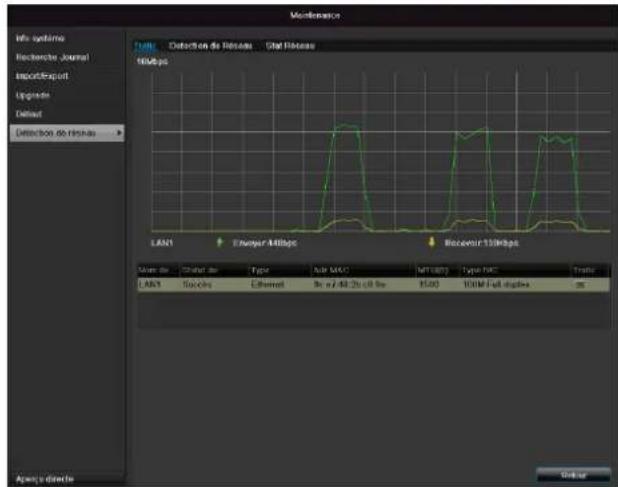

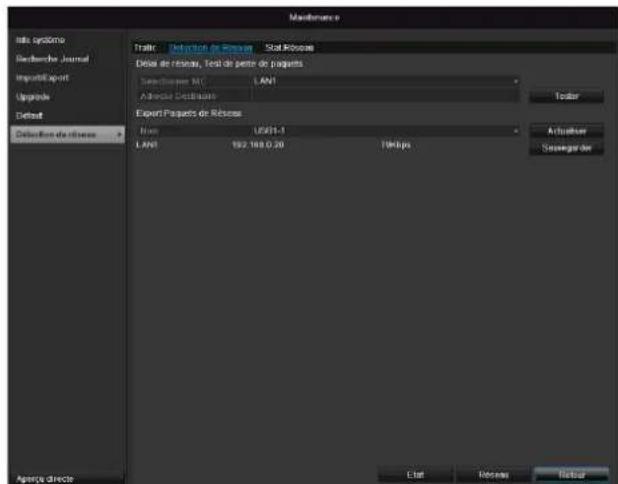

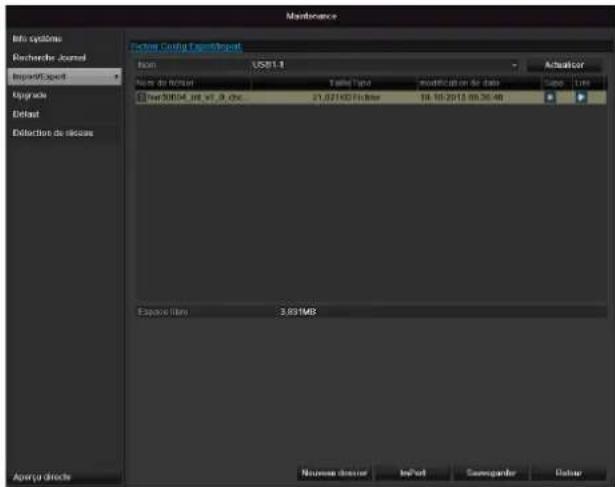

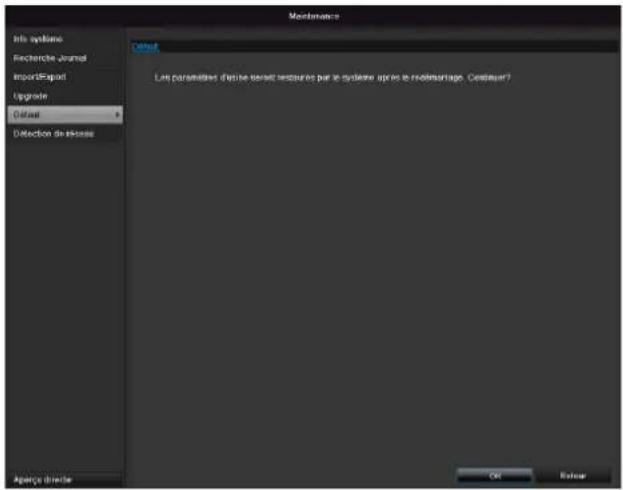

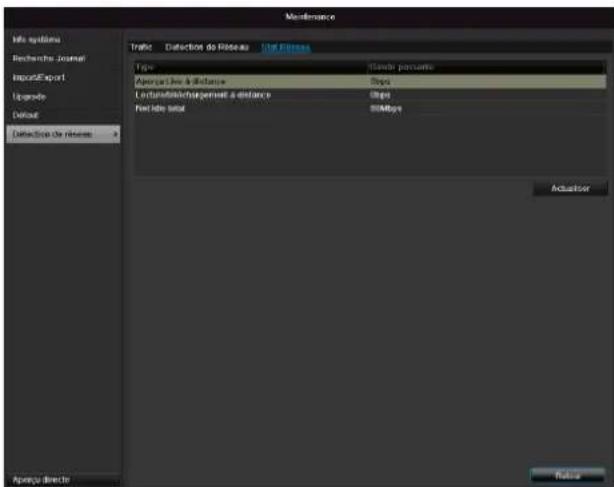

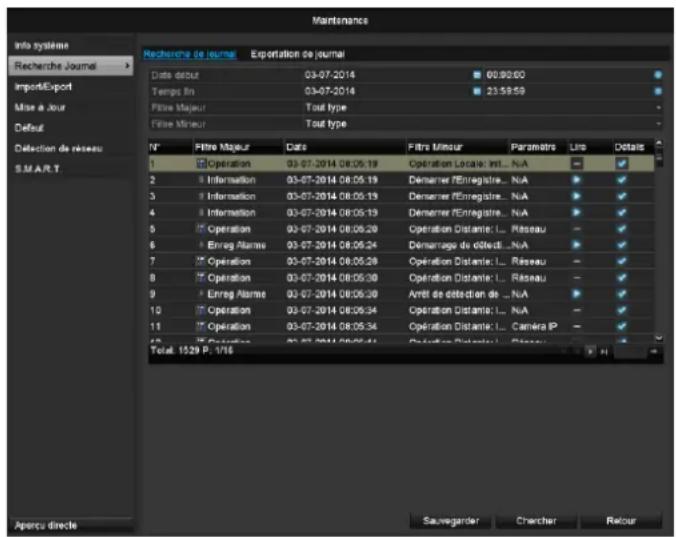

Maintenance Informations système, recherche de protocole, importation/exportation de configuration, maintenance d’appareil et mise à jour du logiciel, chargement de la configuration d’usine, affichage de la charge réseau. 217Menu principal

Menu Description voir p. Configuration Gestion de tous les paramètres de l’appareil (général, réseau, affichage en temps réel, avertissements, utilisateur).

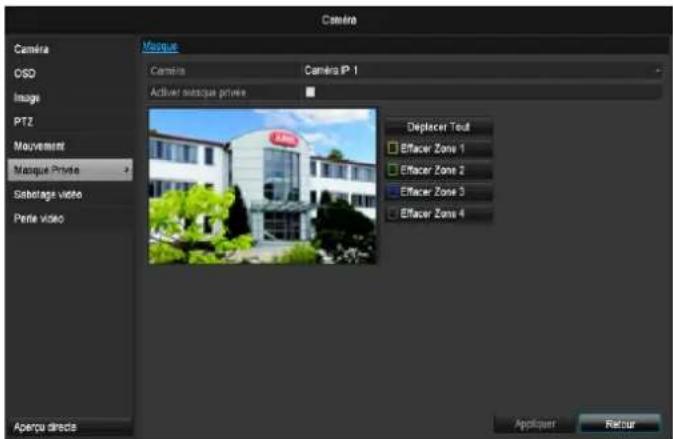

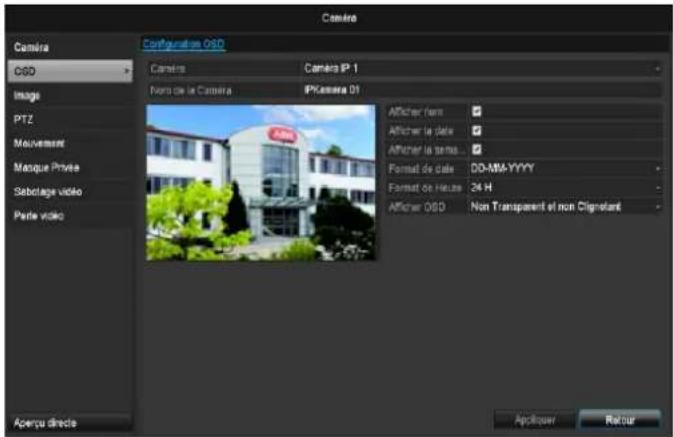

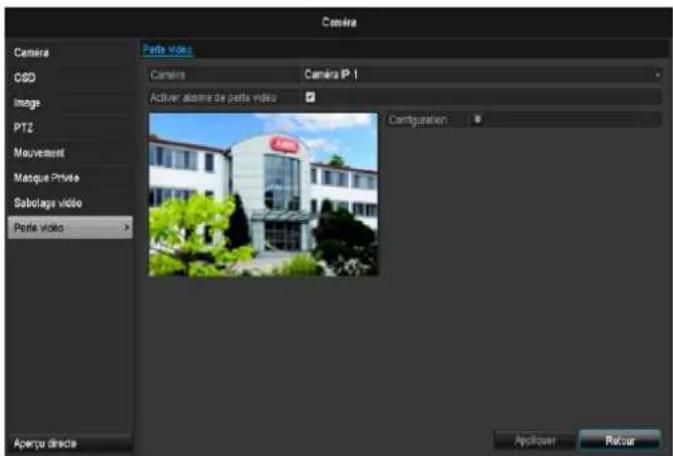

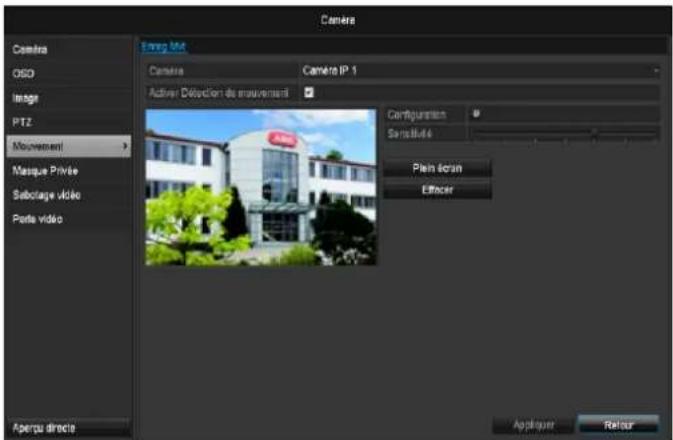

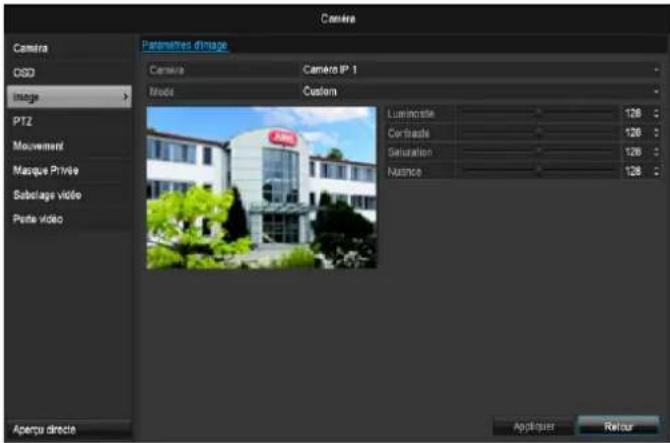

Caméra Menu de configuration des paramètres de caméra (configuration OSD, mode écran, détection de mouvement, zone privée, surveillance anti- sabotage, perte vidéo).

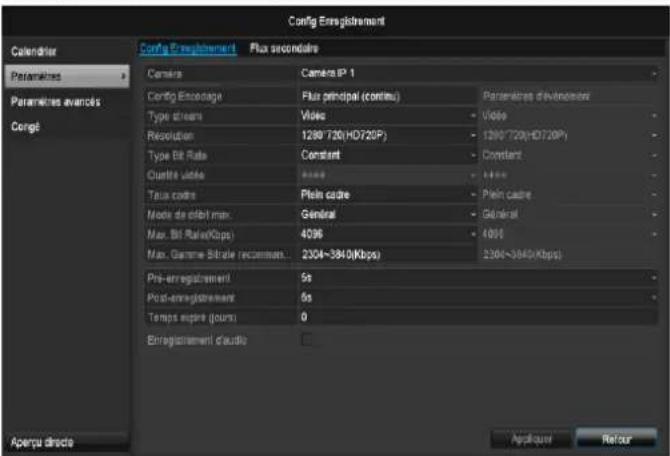

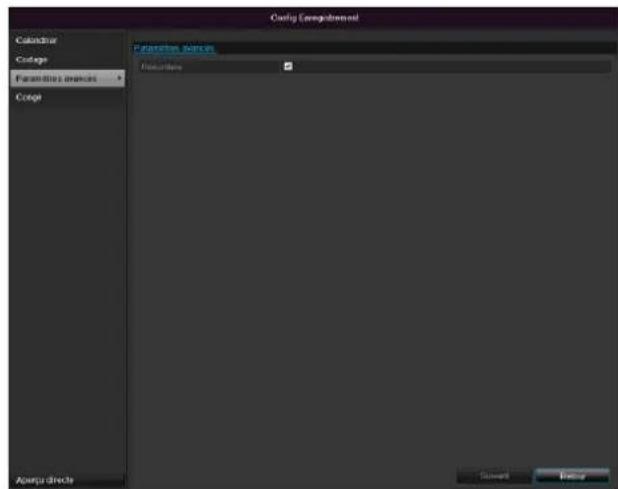

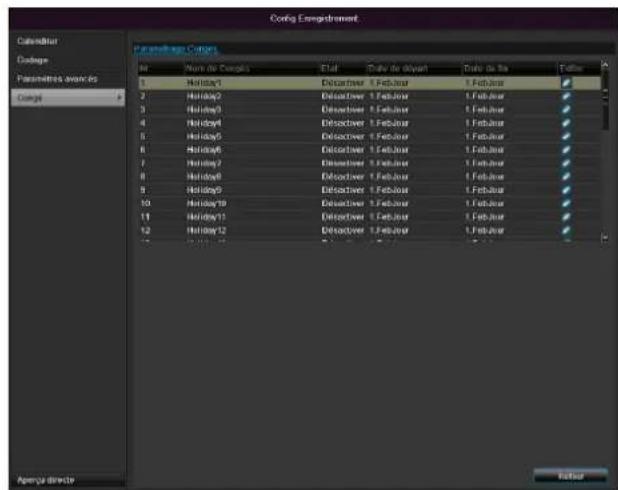

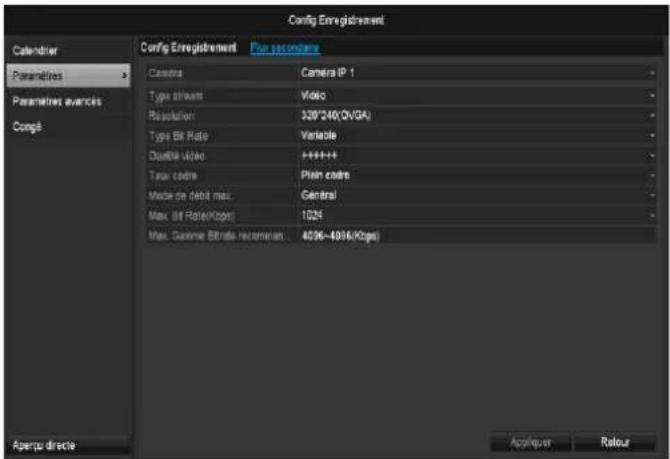

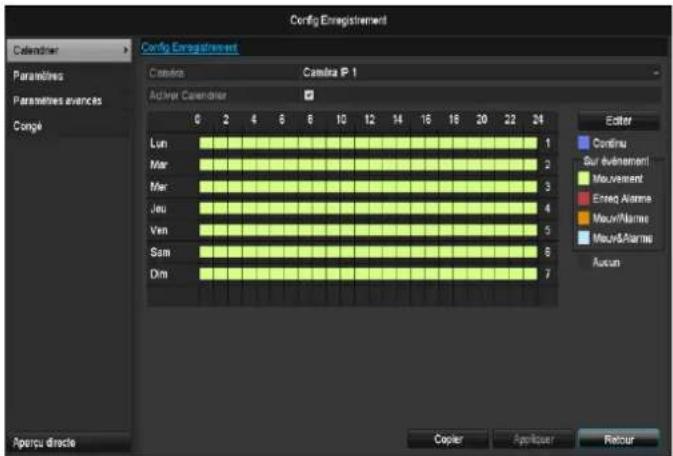

Enregistrement Menu de configuration des paramètres d’enregistrements (planification, ré- solution caméra, vacances, etc.).

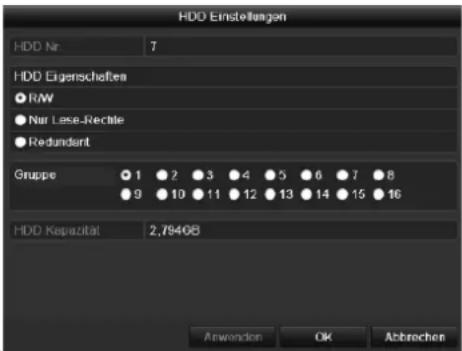

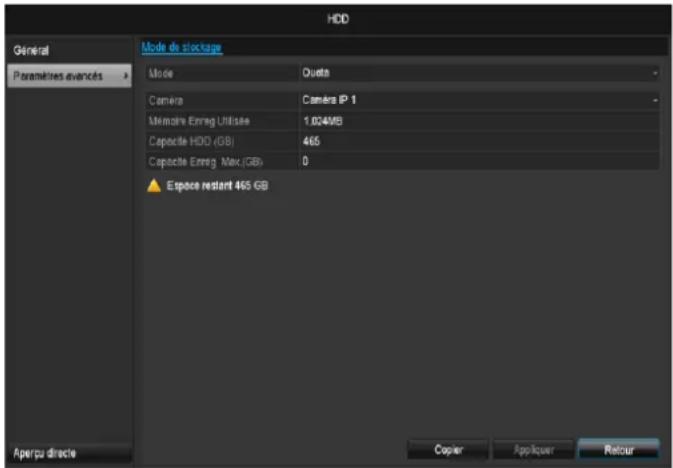

Disque Initialisation ou gestion des disques durs intégrés (attribution de fonctions d’écriture/de lecture, de caméras, gestion de disques durs réseau etc.).

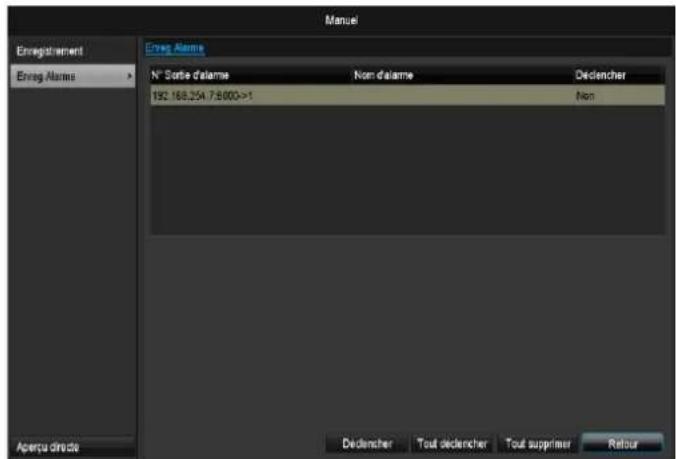

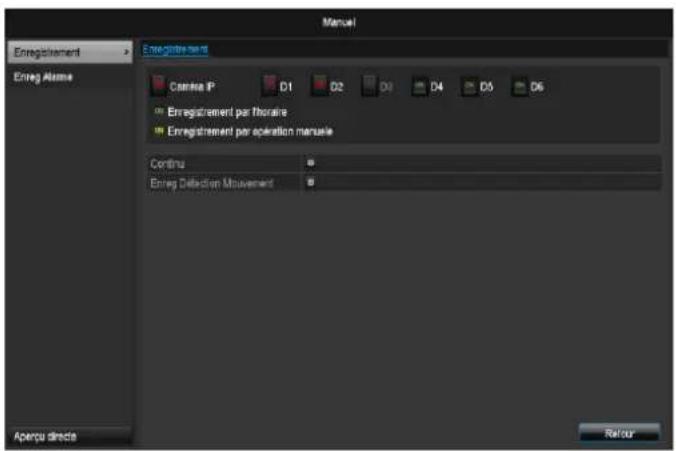

Enregistrement en urgence Menu de configuration des enregistrements manuels 213Configuration de système

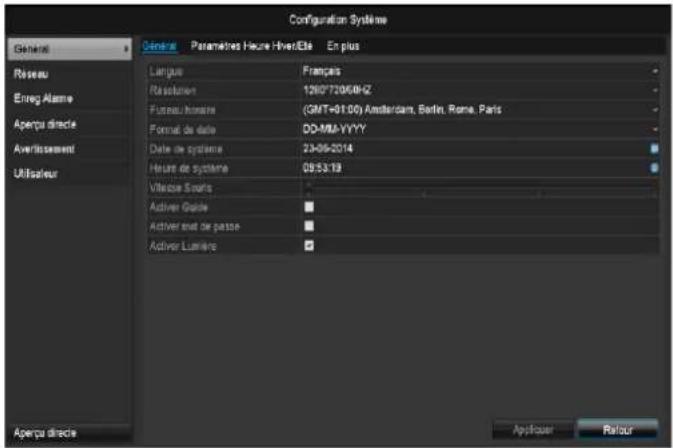

Configuration de système

Remarque Le menu « Configuration de système » permet de gérer tous les paramètres de l’appareil.

Avertissement Assurez-vous que la date et l’heure sont correc- tement configurées. ATTENTION : Tout changement ultérieur peut entraîner une perte de données ! N’oubliez pas de sauvegarder ! Aperçu Menu Configuration Page Général Langue, vidéo, heure, date, sou- ris, mot de passe, heure d’été, autres paramètres

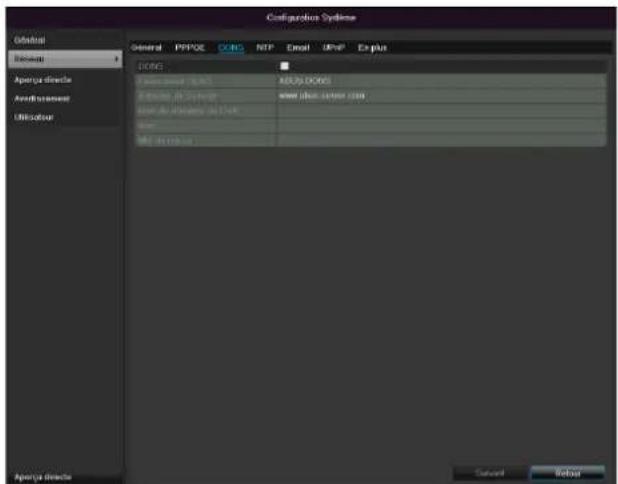

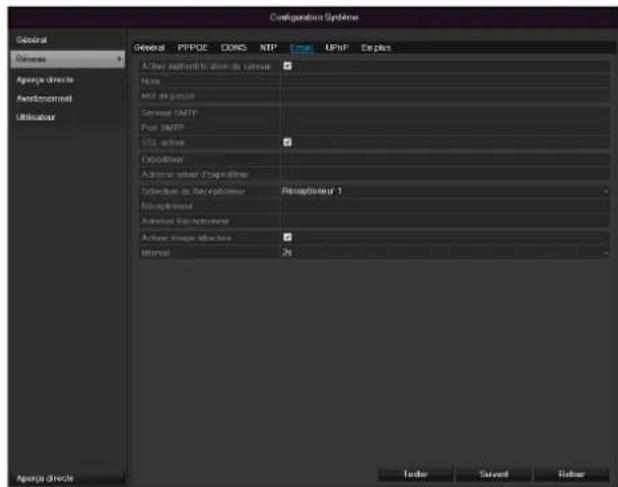

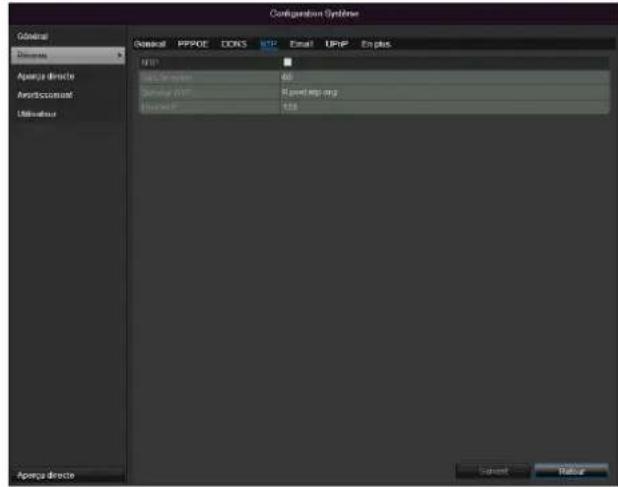

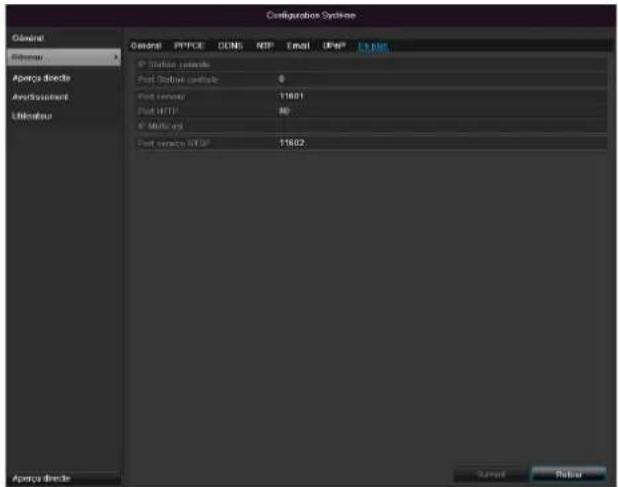

Réseau Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DDNS etc.)

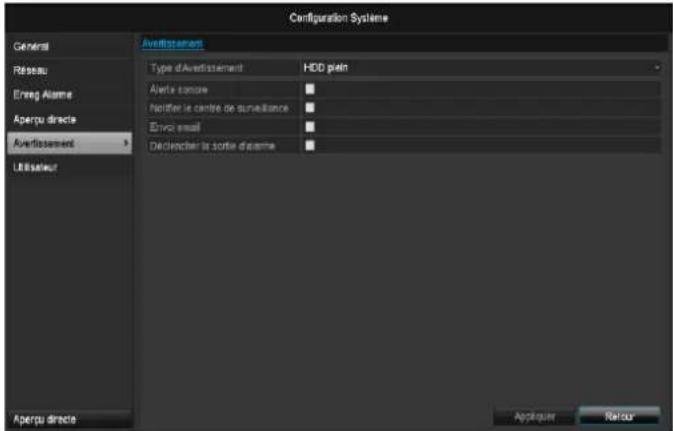

Avertisse- ment Comportement de l’appareil dans des situations exceptionnelles (disque dur plein, réseau décon- necté etc.)

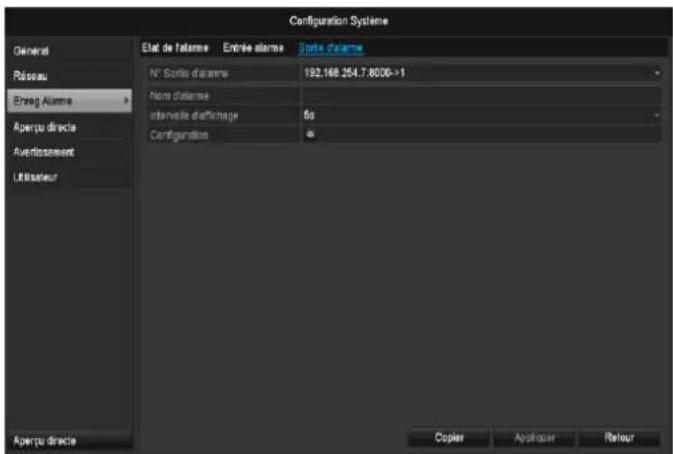

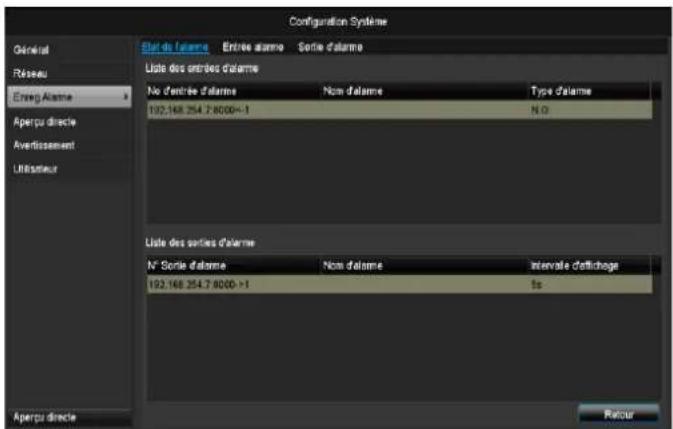

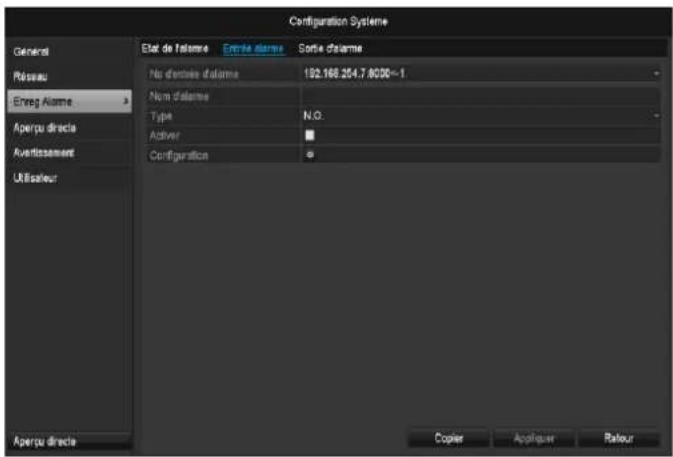

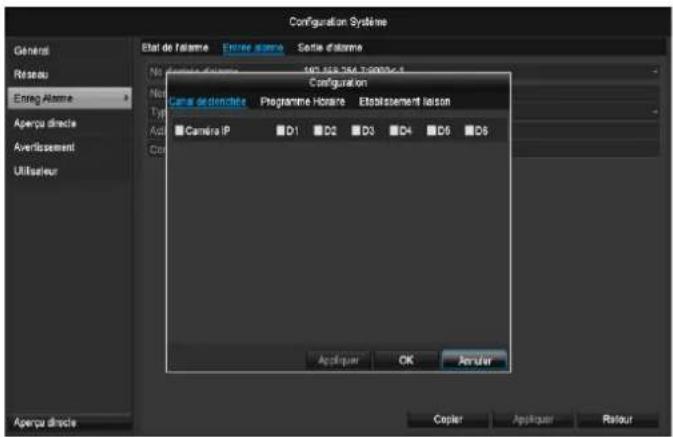

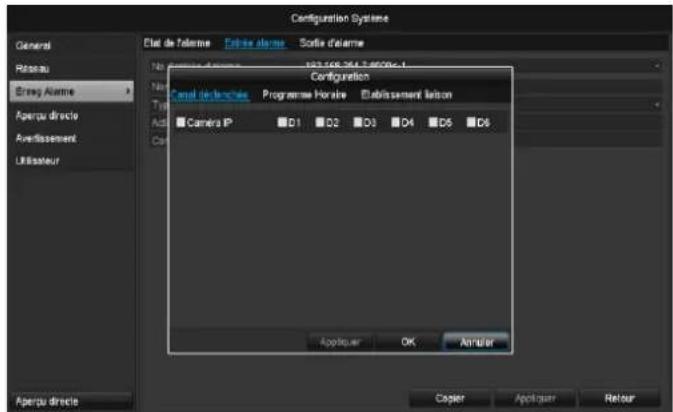

Alarme Paramètres des E/S d'alarme des caméras réseau

Affichage en temps réel Paramètres d'affichage, attribu- tion de la sortie d'événement

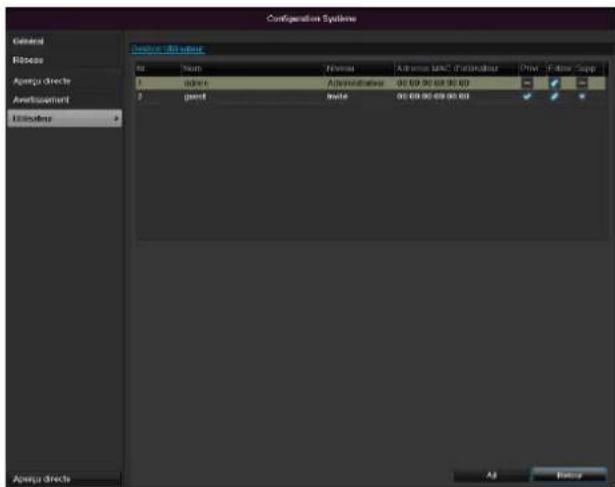

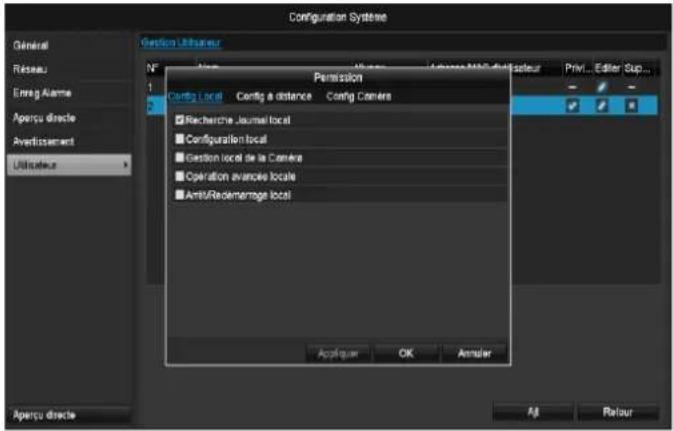

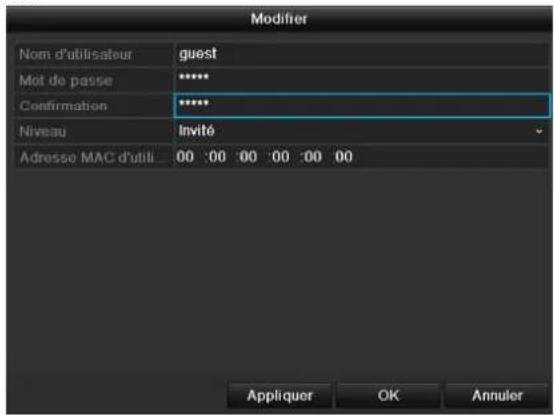

Utilisateur Ajout, changement d’utilisateur, attribution de droits d’accès

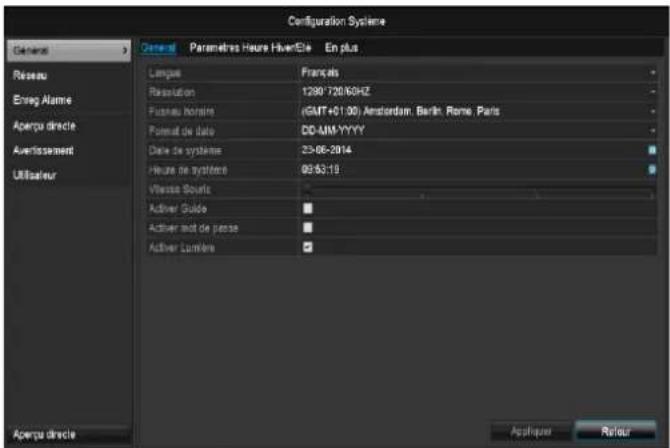

Remarque Voir les remarques aux chapitres en question. Général Onglet Général Configuration Langue Langue d’interface OSD Standard CVBS sortie PAL, NTSC, Résolution Résolution du moniteur Fuseau horaire GMT (Greenwich Mean Time) Formatter Données MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ Date/Heure de système Date, heure Vitesse du cur- seur Barres coulissantes, gauche : petite vitesse, droite : grande vitesse Guide activé Case à cocher désactivée : pas de assistent d´installation Case à cocher activée : assistent d´installation active Activer mot de passe Case à cocher désactivée : pas de mot de passe Case à cocher activée : vous devez saisir un mot de passe avant de pou- voir utiliser le menu Activer la barre de statut LED Case non cochée : L’affichage de statut LED est désacti- vé. Case cochée : L’affichage de statut LED est éclairé en bleu lorsque l’enregistreur est ac- tivé. Activer l’accès à distance Case cochée : L’accès permettant la configuration à distance par le service d’assistance technique est activé.Configuration de système

Onglet Régla- ges DST Configuration Adjustment au- to DST L’appareil passe automatiquement en heure d’été lorsque la case est co- chée. Activer DST Il est possible de sélectionner une date de début/de fin précise lorsque la case est cochée. De, À Date de début / de fin de l’heure d’été DST Bias Daylight Saving Time Bias : correc- tion de l’heure d’été en fonction de l’heure de référence En plus Configuration Nom Spécification unique de l’appareil Nr. Permet une identification précise lors de l'utilisation avec le logiciel CMS Déconnexion automatique Jamais / De 1 à 30 minutes – réglage de la durée d’affichage du menu avant que le menu soit de nouveau masqué Remarque événement Case cochée : Alerte sonore pour les remarques de détection de mouvement, disque dur plein, etc.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Derrier. Configuration réseau Généralités Il est indispensable de configurer correctement le réseau si vous : voulez télécommander l’appareil et la surveil- lance à l’aide de votre navigateur.

Remarque Lisez les remarques suivantes d’ordre général avant de configurer l’appareil. Un réseau est un ensemble d’au moins 2 appareils pou- vant être mis en réseau. Types de transfert : réseau câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline). Tous les réseaux présentent des caractéristiques com- munes, mais se distinguent à plusieurs égards. Terminologie Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l’appareil sur des réseaux.

Paramètres Configuration Adresse IP L’adresse IP est l’adresse unique d’un appareil réseau sur un réseau. Cette adresse ne peut être présente qu’une seule fois sur un réseau donné. Il y a des domaines d’adresses IP spéci- fiques réservés aux réseaux publics, tels qu’Internet. Domaines d’adresses privées par ex. 10.0.0.0 - 10.255.255.255, Masque de sous-réseau : 255.0.0.0

172.16.0.0 - 172.31.255.255

Masque de sous-réseau : 255.255.0.0

192.168.0.0 - 192.168.255.255

Masque de sous-réseau : 255.255.255.0 Masque de sous-réseau Est un masque de bits utilisé pour pren- dre des décisions ou réaliser des affecta- tions lors du roujours. Sur des réseaux privés, le masque stan- dard est 255.255.255.0 Gateway Un appareil réseau permettant à tous les autres appareils réseau d’accéder à In- ternet. Il s’agit, par exemple, de l’ordinateur au- quel le modem DSL est raccordé ou, dans la plupart des cas, du routeur ou du point d’accès installé sur le réseau.

Paramètres Configuration Nom de serveur Appelé également DNS (Domain Name Server). Il fait en sorte qu’une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP. Lorsqu’on saisit un nom de domaine dans un navigateur, le DNS recherche l’adresse IP correspondante du serveur et lui transmet la demande. Vous pouvez entrer ici l’IP d’un DNS du fournisseur d’accès. La plupart du temps, il suffit de choisir l’IP du Gateway. Celui- ci transmet alors les demandes au DNS du fournisseur d’accès. DHCP Le serveur DHCP attribue automatique- ment l’adresse IP, le masque de sous- réseau, le Gateway et le nom de serveur à l’appareil réseau. Les serveurs DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être configuré ou activé sépa- rément. Voir le manuel du serveur pour de plus amples informations. Remarque : Lorsque vous utilisez à la fois desConfiguration de système

adresses IP fixes ET un serveur DHCP, vous devez veiller à ce que les adresses IP fixes soient situées en dehors des adresses attribuées par le serveur DHCP afin d’éviter des problèmes. Port Un port est une interface permettant aux divers programmes de communiquer entre eux. Certains ports sont réservés (23: Telnet, 21: FTP). D’autres peuvent être choisis librement. Les ports sont im- portants dans plusieurs applications, par exemple, lors d’un accès externe à l’appareil via un navigateur. Adresse MAC L’adresse MAC (Media Access Control ou ID Ethernet) est l’adresse matérielle spécifique de l’adaptateur réseau. Elle sert à identifier l’appareil sans ambi- guïté sur un réseau informatique.

Agencement d’un réseau L’appareil doit être raccordé physiquement au réseau à l’aide d’un câblage CAT5 (voir Branchements p. 174)

Remarque Veuillez respecter les modes d’emploi et les re- marques concernant les appareils réseau. Plusieurs commutateurs/routeurs/points d’accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement Lorsque vous utilisez un routeur, les clients ré- seau et l’enregistreur sont « connectés » à Inter- net. Inversement, c’est également le cas. Il faut absolument prendre des mesures de pro- tection, telles que l’utilisation d’un pare-feu, la modification du mot de passe ou le changement de port, afin d’éviter les accès non autorisés en provenance de l’extérieur ! Configuration réseau

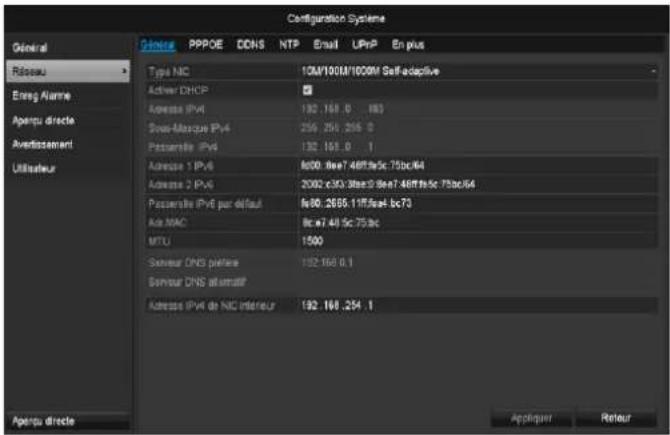

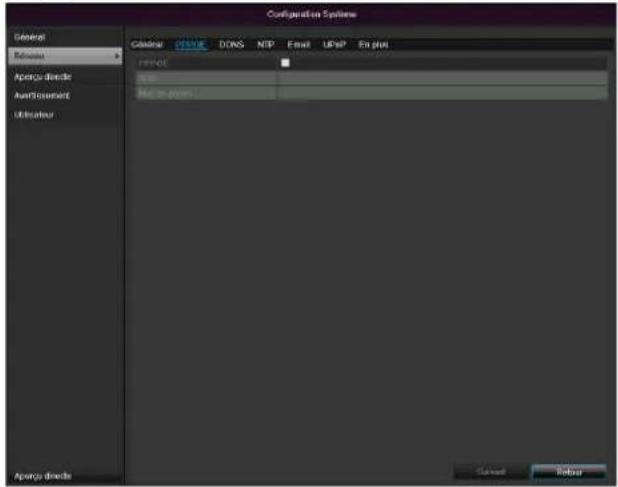

TAB Configuration Général Réglages du réseau local et sélection du mode réseau. PPPOE PPPOE est utilisé pour des connexions ADSL et pour l’utilisation d’un modem en Allemagne. Cliquez sur Modifier pour saisir les données d’accès à votre fournisseur (identifiant, mot de passe). DDNS Serveur destiné à la gestion du Dyna- mic Domain Name System pour actua- liser les noms d’hôte ou les entrées DNS NTP Network Time Protocol Serveur destiné à la synchronisation de l’heure Email Spécifiez les paramètres de courriel, dont une adresse e-mail spécifique à laquelle un courriel est envoyé en cas d’alarme. UPnP Universal Plug and Play Réglages permettant de piloter facile- ment les appareils appartenant à un réseau IP. En plus Port Web, port communicationConfiguration de système

Onglet Général Paramètres Configuration Type NIC Configurez ici la vitesse de transfert de la carte réseau intégrée. Tuyau : 10M/100/1000M Self-adaptive DHCP Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le ré- seau. DHCP actif : les champs de saisie sui- vants sont désactivés, car les para- mètres sont attribués par le serveur DHCP. Remarque : Si vous attribuez les adresses IP de façon manuelle, n’oubliez pas de dé- sactiver DHCP (pas de coche dans la case à cocher) Adresse IPv4 Adresse de l’appareil réseau sur le ré- seau en cas d’attribution manuelle Subnet Mas- que IPv4 Normalement : 255.255.255.0 IPv4 Default Gateway Adresse du Gateway pour accéder à Internet Adresse 1 IPv6 Adresse IPv6 locale (Link local) Adresse 2 IPv6 Adresse IPv6 globale (Global unicast) Passerelle IPv6 par dé- faut Adresse IPv6 de la passerelle pour l'accès à Internet Adresse MAC Adresse matérielle de la carte réseau intégrée MTU Décrit la taille maximale d’un protocole. Serveur DNS préféré Adresse du Domain Name Server (DNS), en général l’adresse IP du Ga- teway Serveur DNS alternatif Adresse du DNS alternatif

Remarque Certains de ces réglages ne peuvent pas être sé- lectionnés pour tous les modes. PPPOE

Activez la case à cocher PPPOE et saisissez le nom d’utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.

Validez vos données en cliquant sur Appliquer.

Avertissement Dans la mesure du possible, n’utilisez PPPOE qu’en l’absence de routeur !

Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d’abord ouvrir un compte sur www.abus- server.com. Veuillez consulter les FAQ (ques- tions/réponses) sur le site Internet.

Cochez la case « Activation DDNS », sélectionnez le type « DynDNS » puis entrez l’adresse www.abus- server.com dans le champ « Adresse de serveur ».

Validez vos données en cliquant sur Appliquer. L’adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.Configuration de système

Remarque L’enregistreur peut synchroniser l’heure avec un serveur externe . Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

Activez la case à cocher « NTP » et indiquez le délai entre deux synchronisations successives. Entrez l’adresse IP du serveur NTP, ainsi que le port NTP.

Validez vos données en cliquant sur Appliquer. Email Lorsqu’une alarme est déclenchée, l’appareil peut en- voyer un message par courriel. Configurez ici la messa- gerie électronique :

Paramètres Configuration Authentification du serveur Activez la case à cocher si vous vous connectez au serveur du four- nisseur d’accès Internet Nom d´utilisateur Compte e-mail chez le fournisseur Mot de passe Mot de passe protégeant le compte e-mail Serveur SMTP Adresse du serveur SMTP du four- nisseur Port SMTP Indiquez le port SMTP (port par défaut : 25) SSL activé Activez la case à cocher pour crypter les courriels Expéditeur Nom de l’expéditeur Adresse email d´expéditeur Adresse e-mail correspondant au compte e-mail Sélection de réception Sélectionnez trois destinataires de- vant recevoir les courriels Réceptionneur Saisissez ici le nom du destinataire Add réception Saisissez ici l’adresse e-mail du des- tinataire Ajouter une image Cochez cette case pour joindre à l'e- mail des enregistrements de la ca- méra sous forme de fichiers photo. Intervalle Sélectionnez un temps de déclen- chement entre 2 et 5 secondes. Les images ne seront envoyées que lorsqu'un mouvement est détecté pendant l'intervalle défini.

Entrez les paramètres de notification par courriel.

Cliquez ensuite sur Tester pour envoyer un courriel à titre d’essai

3. Si vous indications sont correctes et si vous avez re-

çu un mail de confirmation, cliquez sur Sauvegar- der.

Remarque L’appareil envoie un courriel au destinataire confi- guré. Si le courriel n’arrive pas à destination, vous de- vez vérifier et corriger les paramètres. Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

Remarque Votre fournisseur de messagerie électronique vous communiquera les données d'accès et les réglages pour l'envoi via SMTP. Certains fournis- seurs de messagerie électronique ne propose plus que l'encodage SSL pour l'envoi d'e-mails. La compatibilité SSL de cet enregistreur a été testée pour les fournisseurs suivants : GMX, Web.de, Gmail.Configuration de système

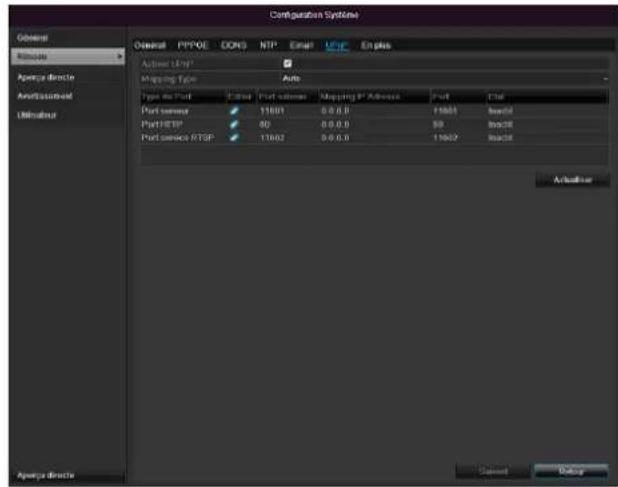

UPnP Paramètre Réglage Activer UPnP Cochez cette case pour activer la vi- sibilité au sein d'un réseau IP. Quand cette fonction est activée, un transfert de port est configuré automatique- ment dans le routeur pour tous les ports réseau (si UPnP est activé dans le routeur). Quand la fonction UPnP est activée, les ports réseau configurés via UPnP sont transmis au serveur ABUS (si ABUS DDNS est activé). Type de mapping Le réglage « Manuel » permet de dé- terminer manuellement les ports ré- seau au moyen du bouton « Editer ». Quand le réglage « auto » est sélec- tionné, l'enregistreur recherche les ports réseau libres sur le routeur et définit les numéros de ports selon un modèle d'attribution aléatoire.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour. Réglages supplémentaires

Paramètres Configuration Alarm Host IP Adresse réseau de la station CMS Alarm Host Port Port de votre station CMS Port serveur Port pour la communication des don- nées. Port HTTP Port du serveur web. IP Multicast Vous pouvez également entrer ici l’adresse IP Multicast pour minimiser le trafic. L’adresse IP doit corres- pondre à celle figurant dans le logi- ciel de surveillance vidéo. Porte RTSP de service Entrez le port RTSP (Par défaut 554)

Remarque Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l’accès distant à Internet via un navigateur.Configuration de système

Remarque Cette entrée de menu est uniquement disponible lorsqu'une caméra compatible avec entrée et sor- tie d'alarme est raccordée (par ex. TVIP11560). Statut d'alarme Vous pouvez consulter ici une liste de toutes les entrées et sorties d'alarme des caméras réseau indiquant leur statut actuel. Entrée d'alarme Sélectionnez une réaction en cas d'alarme en cli- quant sur le symbole « Réglage » dans « Réaction ». Paramètre Réglage Entrée alarme Sélectionnez l'entrée d'alarme pour effec- tuer les réglages. Vous pouvez sélec- tionner l'entrée d'alarme à l'aide des données d'adresse réseau. Nom alarme Saisissez une description claire, par ex. : contact de porte entrepôt Type N.O.: Circuit normalement ouvert. N.C.: Circuit normalement fermé Activez l'entrée d'alarme en cochant la case « Ré- glages ». Définissez le comportement de l'enregistreur en cas d'alarme sous « Réglages ». Cliquez sur Copier, pour appliquer ces paramètres à d'autres caméras Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour. Réglages ONGLET Déclencher un canal Sélectionnez la case correspondante pour définir le canal de caméra devant être déclenché en cas d'alarme. ONGLET Activer planning Définissez ici l'heure à laquelle les comportements à sélectionner dans l'onglet « Réaction » doivent être activés en cas d'alarme. Cliquez sur « Copier » pour appliquer ces paramètres à d'autres jours de la semaine ou à la semaine en- tière. Action de liaison Sélectionnez l'onglet Action de liaison. Vous pouvez ici configurer le comportement de l'enregis- treur en cas d'alarme en cochant la case correspondante.Configuration de système

Paramètre Notifications Pop-up plein écran La caméra apparaît en mode plein écran dans l'affi- chage en temps réel Avertissement audio L'appareil émet une tonalité répétée Notification CMS Le CMS émet une tonalité d'avertissement. Envoyer e-mail Un e-mail est envoyé à une adresse spécifique. Voir p.

Déclencher sortie d'alarme La sortie d'alarme est dé- clenchée en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu. Sortie d'alarme

Remarque Cette entrée de menu est uniquement disponible lorsqu'une caméra compatible avec sortie d'alarme est raccordée (par ex. TVIP11560).

Sélectionnez une réaction en cas d'alarme en cli- quant sur le symbole « Réglage » dans « Réaction ». Paramètre Réglage Sortie d'alarme Sélectionnez la sortie d'alarme pour ef- fectuer les réglages. Vous pouvez sélec- tionner la sortie d'alarme à l'aide des données d'adresse réseau. Nom alarme Saisissez une description claire, par ex. : contact de porte entrepôt Temps de séquence Sélectionnez ici le temps de séquence pour la commutation de la sortie d’alarme.

Activez la sortie d'alarme en cochant la case « Ré- glages ». Définissez le comportement de l'enregistreur en cas d'alarme sous « Réglages ». Cliquez sur Copier, pour appliquer ces paramètres à d'autres caméras Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour. Réglages Activer horaire Définissez l'heure à laquelle la sortie d'alarme doit être activée.Configuration de système

Avertissement Un avertissement peut être émis pour les types d'erreur suivants : HDD plein Erreur HDD Réseau déconnecté Conflit IP Connexion illégale Erreur d'enregistrement Paramètre Notifications Avertissement audio L'appareil émet une tonalité répétée Notification CMS Une notification est envoyée au journal d'événements du logiciel CMS. Envoyer e-mail Un e-mail est envoyé à une adresse spécifique. Déclencher sortie d'alarme La sortie d'alarme sélection- née est activée en cas d'er- reur.

Avertissement Notez bien le mot de passe administrateur. Mot de passe préprogrammé : « 1 2 3 4 5 ». L’écran de gestion des utilisateurs permet d’ajouter et de supprimer de nouveaux utilisateurs ou de modifier les pa- ramètres existants.

Pour ajouter un nouvel utilisateur, cliquez sur Ajou- ter.

Paramètres Configuration Nom d’utilisateur Identificateur unique Mot de passe Code d’accès à l’appareil pour la ges- tion de l’appareil Remarque : changez régulièrement le mot de passe, utilisez des combinai- sons de lettres, de chiffres etc. et con- servez les mots de passe en lieu sûr. Confirmation Saisissez de nouveau le code d’accès par mesure de sécurité Niveau IMPORTANT : Le niveau Administrateur permet d’accorder plus de droits que le niveau Utilisateur. Adresse MAC d´utili… Adresse MAC de l’adaptateur réseau des PC utilisés par chaque utilisateur Remarque : Celle-ci permet de limiter l’accès au PC dont l’adresse MAC a été saisie dans ce champ !

Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.

Sélectionnez le niveau et indiquez l’adresse MAC.

4. Confirmez les paramètres en cliquant sur Appliquer.

Avertissement Respectez les consignes suivantes lorsque vous accordez des droits d’accès.Configuration de système

Réglage des droits Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Droit ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modi- fiées :

Remarque L’utilisateur peut effectuer des réglages ou chan- ger des paramètres au niveau local, c’est-à-dire, sur l’appareil. L’utilisateur peut accéder à l’appareil via la con- nexion réseau. L’autorisation d’accès à chaque caméra (via le ré- seau ou localement) est paramétrée sur l’onglet Caméra.

Paramètre Réglage Configuration locale Recherche protocole locale Configuration paramètres locaux Gestion caméra locale Configuration avancée Arrêt/redémarrage local Configuration à distance Autorisations caméra : Recherche protocole à distance Configuration paramètres à distance Gestion caméra à distance Pilotage sortie vidéo à distance Audio deux voies Pilotage alarme à distance Configuration avancée Redémarrage à distance Configuration caméra Autorisations caméra : Affichage en direct à distance Pilotage manuel local Pilotage manuel à distance Lecture locale Lecture à distance Export vidéo local

Avertissement Modifiez les réglages généraux de l’utilisateur (nom, mot de passe, niveau, adresse MAC) en cliquant sur le symbole « Editer » ou dans l’onglet « Modifier mot de passe ».Caméra

Caméra Caméra Sélectionnez le canal de caméra de votre choix dans Caméra. Cliquez sur Actualiser pour afficher les camé- ras de votre réseau. Cliquez sur Supprimer tout pour supprimer les caméras déjà ajoutées. Cliquez sur Ajouter tout pour ajouter toutes les caméras affichées. Notez qu'un maximum de 6 caméras peuvent être ajoutées. Sélectionnez Défini utilisateur pour ajouter une caméra manuellement. OSD

Caméra Caméra à configurer Nom de la caméra Attribution du nom de la caméra Afficher nom Activer/désactiver l’affichage du nom de la caméra dans l’afficha ge en direct Afficher la date Activer/désactiver l’affichage de la date dans l’affichage en direct Afficher la s… Activer/désactiver l’affichage de la semaine dans l’affichage en di rect

Formatter D… Sélection du type d’affichage de la date Formatter T… 12 heures / 24 heures Afficher OSD Paramètres d’affichage du nom de la caméra et de la date Police OSD Modification de la taille de police Image Sélectionnez le canal de caméra à traiter dans « Camé- ra ». L’option « Mode » vous permet de modifier la luminosité des images de la caméra grâce aux paramètres précon- figurés ou personnalisés. Mouvement Sélectionnez le canal de caméra à traiter dans « Camé- ra ». Cochez la détection de mouvement.Caméra

Alarme Voie déclenchée Cliquez sur « Réaction » pour ouvrir l’onglet Voie dé- clenchée (uniquement en détection de mouvement) : Sélectionnez un ou plusieurs canaux de caméra qui pro- voqueront une réaction en cas d’alarme. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK. Programme Sélectionnez l’onglet Programme. Réglez ici les heures auxquelles les réactions réglées dans l’onglet Réaction doivent être déclenchées

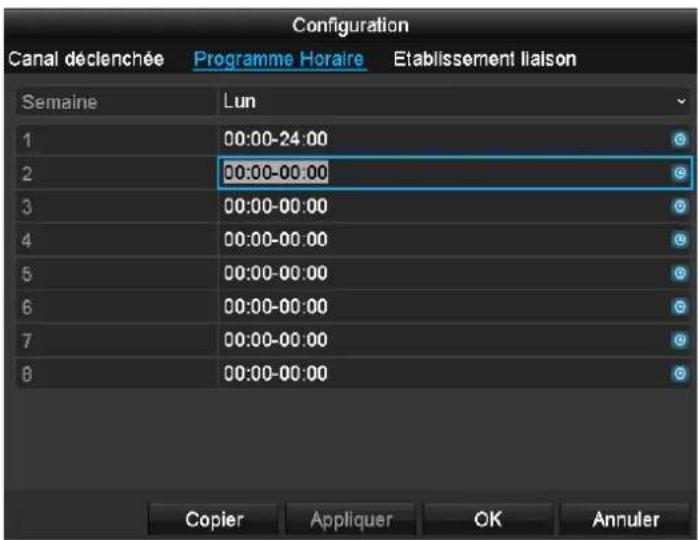

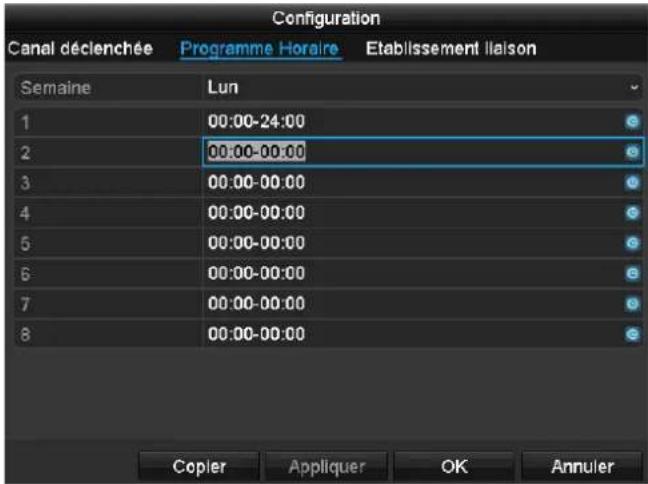

1. Sélectionnez le jour et établissez le programme.

Remarque Vous pouvez définir au maximum 8 grilles ho- raires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

2. Quant à l’option Copier à, précisez si cette configu-

ration est valable pour tous les jours de la semaine.

3. Confirmez les paramètres en cliquant sur Appliquer

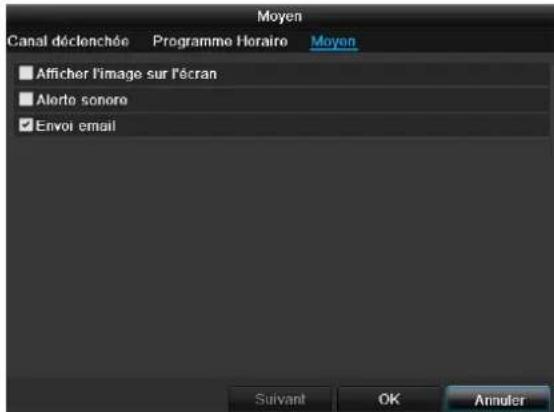

et quittez le menu via le bouton OK. Moyen Sélectionnez l'onglet Réaction. Vous pouvez ici configurer le comportement de l'enregis- treur en cas d'alarme en cochant la case correspondante. Paramètre Notifications Pop-up plein écran La caméra apparaît en mode plein écran dans l'affi- chage en temps réel Avertissement audio L'appareil émet une tonalité répétée Notification CMS Le CMS émet une tonalité d'avertissement. Envoyer e-mail Un courriel est envoyé à une adresse spécifique. Voir p.

Déclenchement d'alarme La sortie d'alarme est dé- clenchée en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Remarque Pour pouvoir enregistrer avec la détection de mou- vement, vous devez configurer le planning dans enregistrement (voir p.208)Caméra

Zone privée Sélectionnez le canal de caméra à traiter dans « Camé- ra ». Cochez la case Zone privée.

1. Sélectionnez jusqu’à 4 zones privées à l’aide de la

2. Indiquez dans Copier si le réglage doit être appliqué

à toutes les caméras.

3. Confirmez les paramètres en cliquant sur Appliquer

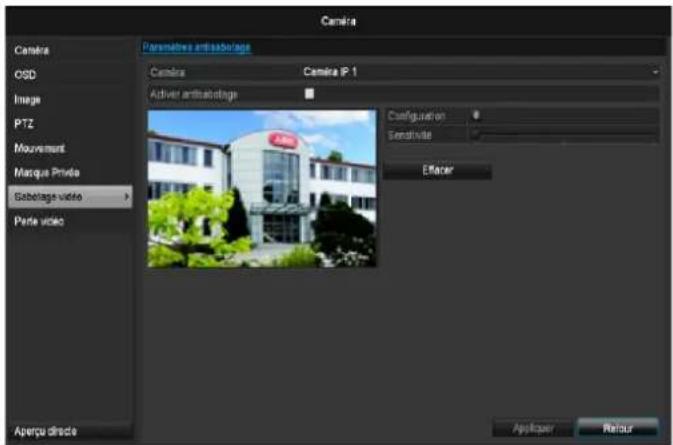

et appuyez sur OK pour quitter le menu. Surveillance anti-sabotage Sélectionnez le canal de caméra à traiter dans « Camé- ra ». Cochez la case Surveillance anti-sabotage.

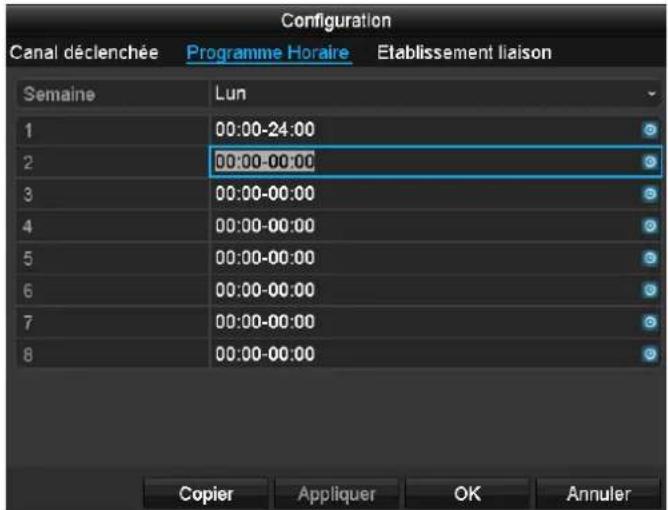

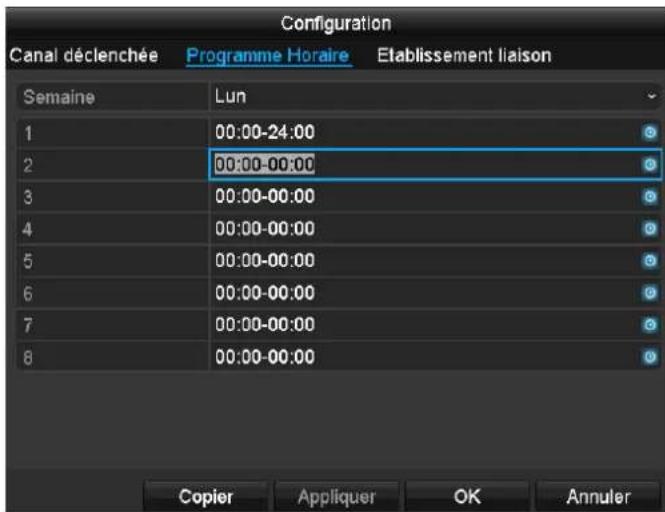

Programme Sélectionnez l’onglet Programme. Réglez ici les heures auxquelles les réactions réglées dans l’onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque Vous pouvez définir au maximum 8 grilles ho- raires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

2. Quant à l’option Copier à, précisez si cette configu-

ration est valable pour tous les jours de la semaine.

3. Confirmez les paramètres en cliquant sur Appliquer

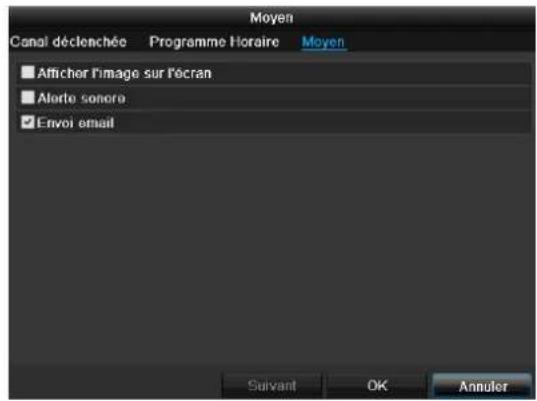

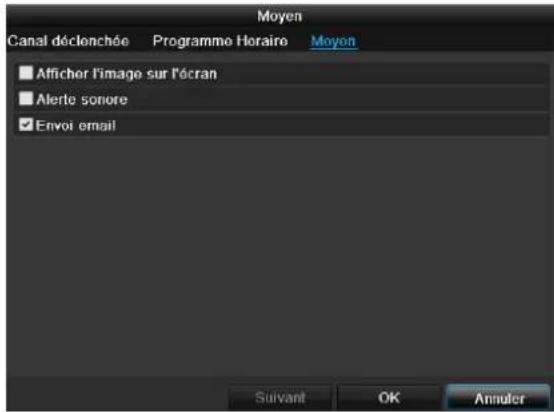

et quittez le menu via le bouton OK. Moyen Sélectionnez l’onglet Moyen. Ceci vous permet de configurer le comportement de l’enregistreur de la détection de mouvement en cochant la case correspondante. Paramètre Notifications Pop-up plein écran La caméra apparaît en mode plein écran dans l'affichage en temps réel Avertissement audio L'appareil émet une tonalité répétée Notification CMS Le CMS émet une tonalité d'avertissement. Envoyer e-mail Un courriel est envoyé à une adresse spécifique. Voir p.Caméra

Déclenchement d'alarme La sortie d'alarme est dé- clenchée en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK. Perte vidéo Sélectionnez le canal de caméra à traiter dans « Camé- ra ». Cochez la case d’alarme pour « Perte vidéo ».

Programme Sélectionnez l’onglet Programme. Réglez ici les heures auxquelles les réactions réglées dans l’onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque Vous pouvez définir au maximum 8 grilles ho- raires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

2. Quant à l’option Copier à, précisez si cette configu-

ration est valable pour tous les jours de la semaine.

3. Confirmez les paramètres en cliquant sur Appliquer

et quittez le menu via le bouton OK. Moyen Sélectionnez l’onglet Moyen. Ceci vous permet de configurer le comportement de l’enregistreur de la détection de mouvement en cochant la case correspondante. Paramètre Notifications Pop-up plein écran La caméra apparaît en mode plein écran dans l'affichage en temps réel Avertissement audio L'appareil émet une tonalité répétée Notification CMS Le CMS émet une tonalité d'avertissement. Envoyer e-mail Un courriel est envoyé à une adresse spécifique. Voir p.

Déclenchement d'alarme La sortie d'alarme est dé- clenchée en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.222 Configuration d´Enregistrement Configuration Ouvrez le menu principal et cliquez sur « Configuration d´enregistrement »: Planning Le programme permet de définir les heures d’enregistre- ment ou les déclencheurs (types d’enregistrement) pour les caméras. Cliquez sur l’onglet « Programme » :

Remarque Les paramètres des onglets Enregistrement et Ins- tantané ne sont affichés qu’une seule fois car ils sont identiques.

Sur l’écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en cou- leurs, car les périodes d’enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d’enregistrement. Couleur Légende Bleu Durée : période en heures Jaune Détection de mouvement Rouge Alarme Orange Mouvement ou alarme Bleu clair Mouvement et alarme Gris Aucune sélection

Sélectionnez la caméra et cochez la case Activer programme. Cliquez sur Éditer, pour déterminer le type et la du- rée du planning Copier á vous permet d’appliquer ces paramètres à d’autres jours ou à la semaine entière

1. Sélectionnez le jour à configurer dans le menu dérou-

lant dans « Programme ».

2. Activer/désactiver le « Enregistrement t. ». Vous ne

pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.

3. Si vous voulez définir des heures, vous devez désac-

tiver la case « Enregistrement t. ».

4. Indiquez dans le menu déroulant le type

d’enregistrement : Continue Mouvement Alarme Mouvement ou alarme Mouvement et alarme

5. Si vous voulez établir des créneaux horaires, vous

pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

Remarque Avec « Enregistrement en continu », vous définis- sez des créneaux horaires pendant lesquels la caméra enregistre. Les autres déclencheurs, tels que la détection de mouvement et/ou l’alarme, ne déclenchent l’enregistrement que si ces déclen- cheurs se produisent. Confirmez vos paramètres en cliquant sur Appliquer puis sur OK

Exemple d’application L’enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux horaires doivent être confi- gurés pour cela :

Ce sous-menu vous permet de configurer les paramètres suivants : Caméra Caméra à configurer Paramètre d’encodage Flux à configurer Type de flux Flux vidéo prédéfini Résolution Auto, WD1 (960x480) 4CIF (704x576), 2CIF (704 x 288), CIF (352x288), QCIF (176x144) Débit Sélection d’un débit constant ou variable. Qualité vidéo Différents niveaux de qualité +++ : Qualité moyenne ++++++ : Qualité supérieure Taux d’images Réglage du taux d’images du flux Mode de débit max. Sélection du mode de configura- tion du débit Déf. par l’utilisateur (32 – 3072) Débit max. (kbps) Configuration du débit maximum Plage de débit max. recomman- dée Débit recommandé en fonction des réglages de résolution, du taux d’images, etc. Délai pré- enregistrement Durée d’enregistrement (en se- condes) avant une alarme Délai post- enregistrement Durée d’enregistrement (en se- condes) après une alarme Marquage du temps écoulé Réglage de la durée maximum de conservation des enregis- trements. Enregistrer audio Activé : Enregistrement avec données audio Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu. TAB Substream

Les paramètres suivants peuvent être configurés : Caméra Caméra à configurer Type de flux Flux vidéo prédéfini Résolution Auto, 4CIF (704x576), CIF (352x288), QCIF (176x144) Type de débit Sélection d’un débit constant ou variable. Qualité vidéo Différents niveaux de qualité +++ : Qualité moyenne ++++++ : Qualité supérieure Taux d’images Réglage du taux d’images du flux Mode de débit max. Général, déf. par l’utilisateur (32 - 3072) Débit max. (Kbps)

Plage de débit max. recomman- dée 192~320 (kbps) Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.Codage

Réécriture Vous choisissez si les enregistrem ents les plus anciens doivent être écrasés lorsque le disque dur est plein.

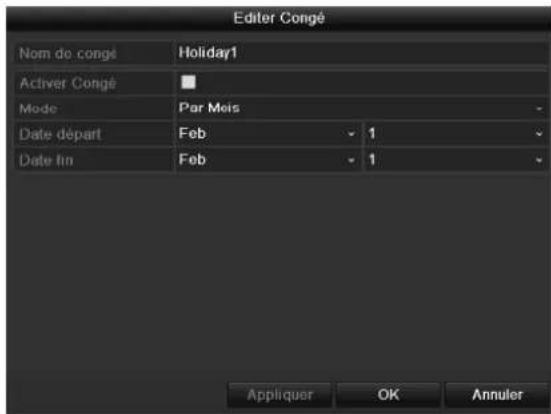

Vacances Ce sous-menu permet de définir jusqu’à 32 paramètres différents d’enregistrement pour les vacances ou les jours fériés. Cliquez sur le symbole « Éditer » pour modifier ces pa- ramètres Nom de congé Saisie manuelle du nom des vac ances ou du jour férié Activer Congé Activer ou désactiver les vacanc

Mode Selon date / semaine / mois Date départ Sélection de la date/heure de dé but Date fin Sélection de la date/heure de fin Confirmez vos paramètres en cliquant sur Appliquer puis sur OK.Disque management

Remarque L’appareil peut gérer un disque dur SATA de 2,5". Avant que vous puissiez enregistrer avec l’appareil, chaque disque dur intégré doit être « initialisé ». Sinon l’appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées ! N’oubliez pas de sauvegarder ! Monjours du disque dur

Débranchez l’appareil du secteur et ouvrez le cou- vercle.

Respectez les consignes ESD lorsque vous manipu- lez des appareils électroniques. Vérifiez s’ils sont correctement mis à la terre.

N’ouvrez pas le boîtier dans des pièces où il y a des moquettes ou d’autres revêtements pouvant accu- muler des charges électrostatiques.

Evitez tout contact corporel avec les pièces de la platine.

Avertissement Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d’aucun secours.

Montez le disque dur et réalisez les raccordements.

Remettez en place le boîtier et branchez l’appareil sur le réseau. Dans le menu, cliquez sur « Disque management » pour paramétrer l’administration du disque dur. Configuration disques durs Informations HDD Description

Indique le numéro interne de con- nexion Capacité Mémoire des disques durs en GB Statut Indique le statut actuel des disques durs : Non formatté Normal Défectueux En veille (Stand-by) Propriétés Lecture seule : protégé en écri- ture Lecture/écriture : lecture et écri- ture Type Local : Disque dur de l’appareil NFS : Disque dur réseau Dans la mesure du possible, évitez d’utiliser l’enregistrement NFS en raison des éventuels problèmes de compatibilité Mémoire dispo- nible Indique approximativement la mé- moire disponible pour les enregis- trements Supprimer Retrait du disque dur

Sélectionnez le disque dur en cochant la case cor- respondante

Lancez le processus en cliquant sur Init.

Validez la confirmation de sécurité en appuyant sur OK.

La barre de statut indique la progression de l’initialisation.

Le disque dur apparaît une fois le processus termi- né.

Remarque Si les disques durs installés ne s’affichent pas, vous devez vérifier les raccordements.Disque management

Configuration du disque dur des caméras Cliquez sur le sous-menu « Paramètres avancés ». Mode : Mémoire Caméra Sélection du canal de caméra à traiter Mémoire utilisa- teur vidéo Taille de fichier d’un enregistre- ment Capacité HDD (GB) Mémoire des disques durs en GB Capacité max. (GB) pour enre- gistrement Définissez la taille maximale d’enregistrement par caméra sur le disque dur.

1. Indiquez dans Copier si le réglage doit être appliqué

à toutes les caméras.

2. Confirmez les paramètres en cliquant sur Appliquer

et appuyez sur OK pour quitter le menu. Groupe de disques durs devant être utilisé pour les enregistrements.

3. Cliquez sur Appliquer et confirmez le redémarrage

dans la fenêtre suivante en appuyant sur OK.Enregistrement en urgence

Enregistrement en urgence Enregistrement Appuyez sur la touche REC ou cliquez sur Enregistre- ment en urgence dans le menu principal pour démarrer un enregistrement image/vidéo manuel. Cliquez sur le sous-menu Enregistrement.

Analogique Sélection des réglages pour toutes les caméras Cliquez sur « Off » ou « On » pour modifier les réglages. « On » vert Enregistrement programmé « On » jaune Enregistrement sur actionne- ment manuel « On » rouge Pas d'enregistrement Continu Cliquez sur ce symbole pour activer l'enregistrement continu pendant toutes la journée pour tous les canaux. Cliquez sur « Oui » pour con- firmer la sélection. Détection de mouve- ment Cliquez sur ce symbole pour activer la détection de mouve- ment pendant toutes la journée pour tous les canaux. Cliquez sur « Oui » pour con- firmer la sélection.

Alarme Sélectionnez ici la sortie d'alarme devant être activée en cas d'enregistrement d'urgence.

Vous pouvez déclencher plusieurs sorties d'alarme en cas de réaction d'urgence. Sélectionnez Déclencher pour activer la sortie d'alarme sélectionnée. Cliquez sur Déclencher tout pour activer toutes les sor- ties d’alarme. Cliquez sur Supprimer tout pour supprimer les réglages.Sauvegarder

Sauvegarder Enregistrement par horaire

Remarque La fonction d’exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que : des clés USB des disques durs USB des graveurs de DVD etc. « Exporter » permet d’exporter tous les enregistre- ments pour la période sélectionnée. Remarque : il n’est pas possible d’exporter une période plus grande que 24 heures.

Entrez les paramètres.

Cliquez sur Détails pour délimiter le champ de re- cherche. La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements appa- raissent à l’écran. Cliquez sur le symbole « Lire » pour visualiser l’enregistrement correspondant. Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller ».

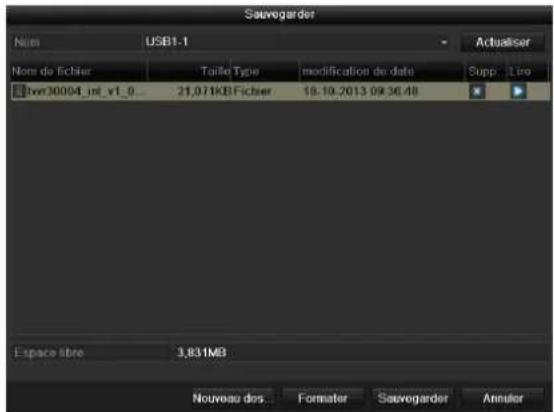

Cliquez sur Sauvegarder pour accéder à l’écran d’exportation.

Sélectionnez dans le menu déroulant le dispositif rac- cordé sur lequel les données doivent être sauvegar- dées.

Si le dispositif n’apparaît pas, cliquez sur Actualiser. Si le dispositif ne s’affiche toujours pas, débranchez- le de l’appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant.

Cliquez sur Formater pour commencer l’exportation. La progression de la sauvegarde s’affiche.

Remarque Une fois la sauvegarde terminée, vous pouvez sé- lectionner les données enregistrées sur le support et les lire à l’aide du lecteur. Ceci permet de vérifi- er si l’exportation s’est déroulée correctement.Sauvegarder

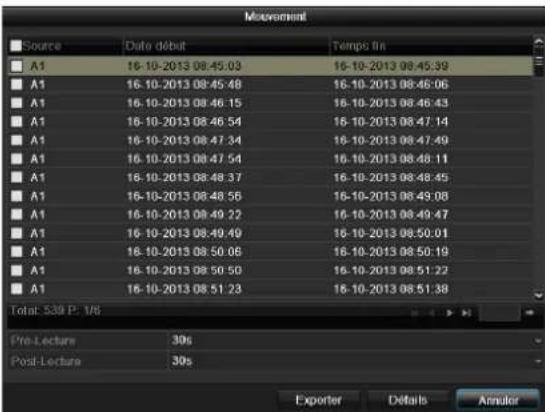

Événement (type d’événement « Détection de mouvement ») Définissez la période de l’enregistrement recherché à l’aide des champs « Début » et « Fin ». Sélectionnez une caméra en cochant ou en décochant une case et en cli- quant sur Chercher. Les deux types d’événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante: Sélectionnez les données à exporter en cochant ou en décochant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la vidéo exportée. Cliquez sur Détails, pour visualiser la vidéo sélectionnée. Pour de plus amples informations sur la fenêtre Détails voir Enregistrement par horaire (p.208).

Remarque Les enregistrements trouvés avec les fonctions « Pre-play» ne peuvent être lus que si un enregis- trement est présent avant/après l’alarme.

Remarque Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit pré- cédemment ; ils ne sont donc pas décrits séparé- ment.Maintenance

Remarque Ce menu est destiné à la gestion de l’appareil et ne doit être utilisé que par des utilisateurs expéri- mentés.

Info système Informations sur l’appareil (nu- méro de série, état du logiciel résident etc.)

Recherche de journal Le fichier journal permet d’effectuer des recherches en fonction de certains critères, par exemple : alarme, excep- tion, commande ou informa- tions concernant des enregis- trements ou données spéci- fiques (état de disque dur S.M.A.R.T.).

Mise à jour de firmware Mise à jour du logiciel résident

Défaut Réinitialisation du système

Détection de réseau Affichage du taux de transmis- sion et de réception de l’enregistreur.

S.M.A.R.T Contrôle de l'absence d'erreur sur le disque dur

Remarque Le menu d'information contient les caractéris- tiques techniques de l'appareil ainsi que des in- formations sur les différents paramètres des ca- méras, d'enregistrement, d'alarme, réseau et disque dur. Ces données peuvent être utiles en cas de re- cours au service d'assistance par exemple. Recherche de journal

Remarque Les événements peuvent être recherchés en fonc- tion des types principaux/événements/paramètres suivants : Tout type Enregistrement aorés Alarme Exception Opération InformationMaintenance

Exception Tout type Perte de signal vidéo Exception signal vidéo Mauvais login Disque dur plein Disque dur erreur Conflit IP réseau déconnecté Exception d’enregistrement Signal d’entrée/de sortie vi- déo différent Tampon d'enregistrement Opération Tous Mise sous tension Local : Arrêt non pro- grammé Local : Arrêt, redémarrage, ouverture de session, fer- meture de session Local : Modifier les réglages Local : Mise à jour Local : Démarrer l’enregistrement Information Tout type Info HDD HDD S.M.A.R.T. Démarrer / Arrêter l´enregistrement Démarre / Arrêter capture Supprimer l´enregistrement expiré Info NetHDD

Sélectionnez l’événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secon- daire.

Entrez la date et l’heure en face de « Date début » et « Temps fin » et cliquez sur Chercher.

L’événement est affiché :

Vous pouvez changer de page à l’aide de la barre de navigation : (1) (2) (3) (4) (5) (6)

Remarque Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, en- trez le numéro de page dans le champ (5) puis cli- quez sur (6). Cliquez sur Détails afin d’obtenir des informations plus précises. Cliquez sur Lire afin de démarrer éventuellement le visionnage de ‘enregistrement. Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB. Configuration

Remarque Les données de configuration comprennent tous les réglages de l’appareil effectués après la mise en service. Ces données peuvent être enregis- trées sur un dispositif USB. Ceci permet de confi- gurer, par exemple, un autre appareil de façon identique.Maintenance

Mise à jour de firmware

Remarque L’appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP. Copiez le fichier de mise à jour portant l’extension *.mav de la clé USB vers le répertoire principal. Branchez la clé USB sur le connecteur USB de l’appareil.

Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.

Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.

Attendez jusqu’à ce que l’appareil redémarre.

Vérifiez le cas échéant l’état du logiciel résident sous l’option « Info Système » du menu Maintenance.

Remarque La mise à jour via FTP fonctionne comme décrit ci- dessus : le PC doit se trouver sur le même réseau local ! Configurez un PC en tant que serveur FTP. Saisissez l’adresse IP du serveur FTP. Défaut

Remarque Cette opération permet de rétablir les paramètres d’origine de l’appareil (réinitialisation).

Avertissement Tous les réglages effectués depuis la mise en service (caméras, paramètres d’enregistrement, alarme, etc.) seront suppri- més ! Evitez les pertes de données en sauvegardant préalablement ces réglages. Après la réinitiali- sation, vous pouvez éventuellement les rech- arger. Réseau

Remarque Les informations relatives au trafic et aux inter- faces du réseau sont affichées ici.Maintenance

ONGLET Utilisation du réseau La quantité des données reçues et envoyées est repré- sentée graphiquement. Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccords réseau. ONGLET Détection de réseau « Adresse Destinaire » permet de contrôler la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l’adresse réseau de l’appareil à contrô- ler (p.ex. 192.168.0.25) et cliquez sur Tester. Des informations relatives à deux paramètres apparais- sent : Paramètres Configuration Délai moyen Temps nécessaire à l’appareil pour répondre frame Taux de perte Indique le nombre de pourcentages des paquets n’ayant pas été trans- mis.

Remarque En présence d’un taux de perte du paquet élevé, il est recommandé de répéter le test réseau.

Remarque Si le taux de perte du paquet reste élevé, il est conseillé de contrôler le câblage du réseau ou la présence de dommages dans la ligne. Plus le taux de perte du paquet est élevé, moins bonne est la connexion entre l’appareil contrôlé et l’enregistreur.

Pour « Exportation paquets de Réseau», vous pouvez exporter les réglages des différents raccords, ou du rac- cord, en fonction du réglage.

1. Sous « Nom dispositif », sélectionnez un support

d’enregistrement sur lequel les réglages doivent être enregistrés.

2. Cliquez sur Sauvegarder.

Au terme de la barre de progression, une fenêtre de re- marque s’affiche lorsque l’initialisation a réussi. Fermez la fenêtre avec OK. Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté). Cliquez sur Configuratie pour modifier vos réglages réseau. ONGLET Stat. Résau En cette onglet il peut voir la bande passante nouveau et sortant. Cliquez sur Actualiser pour mettre à jour les données.Maintenance

Cliquez sur le sous-menu « S.M.A.R.T ». Ce sous-menu permet de vérifier l'absence d'erreurs sur votre disque dur. HDD Sélection du disque dur à traiter Statut de l'auto- test Indique le statut de l'autotest actuel. Type d'autotest Sélectionnez un type d'autotest. Test court / Test étendu / Test de transport S.M.A.R.T Cliquez sur l'icône pour lancer l'autotest. Température (°C) Affichage de la température du disque dur Activation (jours) Affichage des jours de fonctionne- ment du disque dur Auto-évaluation Affichage de statut de l'auto- évaluation Evaluation com- plète Affichage de statut de l'évaluation Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention : Lorsqu'un seul disque dur est installé et qu'il a le statut « Lecture seule », l'appareil ne peut pas enregistrer !

Contrôle du statut des disques durs Vous pouvez contrôler le statut de chaque disque dur dans le menu Maintenance. Les informations SMART sont sauvegardées dans les données de journal (Self- Monitoring, Analysis et Reporting Technology). Sélectionnez le fichier journal et effectuez une re- cherche par disque dur informations/S.M.A.R.T. Disque dur Configuration de l'alarme des disques durs Vous pouvez programmer des alarmes pour vous avertir en cas d'erreur de disque dur. Pour cela, sélectionnez Maintenance dans le menu Ré- glages.Maintenance

Remarque Sélectionnez Verrouiller pour verrouiller le menu de commande. Sélectionnez Arrêter pour mettre l’appareil hors tension. Sélectionnez Redémarrer pour redémarrer (mettre le système hors tension en sous tension).

Remarque Voir la description p. 189 Réglages : Enregistrement

Remarque Voir la description p. 197.Dépannage

Dépannage Avant d’appeler le service d’assistance, lisez les remarques suivantes pour déterminer la cause d’un incident. Incident Cause Solution Pas de courant Le câble réseau n’est pas raccordé Branchez le câble réseau correctement sur la prise de courant L’interrupteur du réseau est sur OFF Mettez l’interrupteur du réseau sur ON La prise de courant n’est pas alimentée Essayez d’utiliser un autre appareil sur la prise de courant Pas d’image L’écran n’est pas paramétré pour la récep- tion Configurez correctement le mode entrée vidéo jusqu’à ce qu’une image en prove- nance de l’enregistreur s’affiche Le câble vidéo est mal raccordé Raccordez le câble vidéo correctement Le moniteur raccordé est éteint Allumez le moniteur Pas de son Le câble audio est mal raccordé Raccordez correctement le câble audio Les appareils raccordés au câble audio sont éteints. Allumez les appareils raccordés au câble audio. Le câble audio est endommagé Remplacez le câble Le disque dur ne fonctionne pas Le câble de connexion est mal raccordé Raccordez le câble correctement Le disque dur est défectueux ou non com- patible avec le système Echangez le disque dur contre un disque dur recommandé. La connexion USB ne fonc- tionne pas L’appareil n’est pas compatible Raccordez un dispositif USB compatible USB 2.0 Vous utilisez un hub USB Raccordez le dispositif USB directement Pas d’accès au réseau Le câble réseau s’est détaché Raccordez le câble réseau La configuration du réseau (DHCP, adresse IP etc.) est erronée Vérifiez la configuration du réseau et cor- rigez-la le cas échéant. La télécommande ne fonc- tionne pas La polarité des piles (+, –) n’est pas respec- tée ou les piles sont épuisées Remplacez les piles par des piles neuves. Pour piloter l’appareil à l’aide de la télé- commande, vous devez orienter celle-ci vers le capteur de l’appareil. La télécommande est trop éloignée de l’enregistreur Utilisez la télécommande à une distance maximale de 7 m Il y a un obstacle entre la télécommande et l’enregistreur Enlevez l’obstacle L’éclairage est trop puissant ou vous utilisez un tube fluorescent Evitez les lumières trop fortes des tubes fluorescents L’enregistrement n’est pas possible Le disque dur n’est pas initialisé Montez et initialisez le disque dur Mise hors tension soudaine La température à l’intérieur de l’appareil est trop élevée Nettoyez l’appareil ou enlevez tout objet pouvant empêcher l’aération

Entretien et nettoyage de l’appareil L’appareil ne nécessite pas d’entretien. Protégez l’appareil contre la poussière, les saletés et l’humidité.Spécifications techniques

Spécifications techniques Enregistreur numérique ABUS TVVR36000 Compression vidéo H.264 Entrées caméra 6 (4x PoE + 2x IP) Sorties moniteur 1 x VGA, 1 x HDMI Mode de fonctionnement Triplex Résolution (affichage en temps réel) VGA: 1080P: 1920*1080/60Hz, 1280*1024/60Hz, 720P: 1280*720/60Hz，1024*768/60Hz Résolution @ taux d’images Caméra (enregistrement)

Mémoire après alarme 0–30 s/5–900 s Support de stockage 1 x 2,5“ SATA HDD Stockage 1 x USB 2.0 Affichages 1/2/4 Modes d’enregistrement Manuel, planification, détection de mouvement, alarme Modes de recherche Par événement, date et heure, S.M.A.R.T Niveaux utilisateurs 2 (max. 31 utilisateurs) Connexion réseau 1 x RJ45 10/100 Mbps Accès simultané au réseau 128 connexions de caméras Caractéristiques du réseau Affichage en temps réel, lecture, exportation des données DDNS

Alerte Signal d’alerte acoustique, signal OSD, e-mail Pilotage Souris USB Langues OSD Allemand, anglais, français, hollandais, danois, Italien, Polonais, Espagnol, Suédois, Russe Tension d’alimentation 48 V CC, 1,5 A, 50~60 Hz Consommation d’énergie < 10 W (sans disque dur et alimentation PoE) Température de fonctionne- ment -10 °C ~ + 55 °C Dimensions (l x h x p) 200 x 45 x 200 mm Poids ≤ 0,8 kg sans disque dur Certifications

Capacité de mémoire HDD La mémoire requise pour l’enregistrement et la surveillance dépend non seulement de la capacité de mémoire phy- sique du disque dur utilisé, mais aussi de la résolution choisie et du débit de l’enregistrement. Le CD fourni contient un programme permettant de calculer l’espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargé depuis notre site web. Connexions au écran Il est possible de raccorder un moniteur de surveillance. Consultez le tableau ci-dessous pour connaître les combinai- sons possibles. Les combinaisons possibles sont indiquées par un coche, les incompatibilités par une croix. VGA

Elimination des déchets

Elimination des déchets Remarque concernant la directive euro- péenne sur les appareils électriques et élec- troniques Dans l’intérêt de la protection de l’environnement, l’appareil ne doit pas être jeté avec les ordures ména- gères à la fin de son service. L’élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l’élimination de matériaux.

Éliminez l’appareil conformément à la directive européenne 2002/96/CE - WEEE (Waste Elec- trical and Electronic Equipment) relative aux appareils électriques et électroniques usagés. Pour toute question, adressez-vous aux collec- tivités locales responsables de l’élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d’appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur. Remarque concernant la directive euro- péenne RoHS L’appareil est conforme à la directive RoHS. La conformité avec la directive RoHS signifie que le pro- duit ou la pièce ne contient aucune des substances sui- vantes dans des concentrations supérieures aux concen- trations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d’un usage au- quel la directive RoHS ne s’applique pas :

0,1 % de plomb (par unité de poids),

0,01 % de cadmium (par unité de poids)Glossaire

Glossaire Termes techniques utilisés 1080i Signal vidéo HDTV à 1080 pixels et affichage entrelacé. 16:9 Rapport largeur/hauteur de l’écran, inspiré du format d’un écran de cinéma. 720p Signal vidéo HDTV à 1280 x 720 pixels et affichage pro- gressif. RESOLUTION Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points- image. La télévision à haute définition (HDTV) fonctionne avec 1280 x 720 points-image.

Indication de la taille d’une image : distance entre le coin gauche inférieur et le coin droit supérieur – en pouces ou en centimètres. Navigateur Programme permettant d’afficher des sites Internet. CIF ‘Common Intermediate Format’ A l’origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une réso- lution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels. CINCH Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS. DDNS ‘Dynamic Domain Name System’ Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données. DHCP ‘Dynamic Host Configuration Protocol’ Protocole de réseau permettant l’intégration automatique d’appareils (‘clients’) dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attri- buent automatiquement l’adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l’attribution automatique de l’adresse IP doit être activée. Domain Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de). Dual Stream Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu’une transmission en basse résolution, par exemple via le réseau. Le ‘main stream’ (flux principal) dispose d’une résolution 4CIF, tandis que le ‘sub stream’ (flux secon- daire) dispose seulement d’une résolution CIF. DVR ‘Digital Video Recorder’. Un appareil permettent d’enregistrer diverses sources vidéo et audio (analo- giques, numériques). Les données sont comprimées et enregistrées, par exemple sur un disque dur. FBAS/CVBS ‘Farb-, Bild-, Austast- und Synchron-Signal’ en allemand ou ‘Color, Video, Blank and Sync’ en anglais. La variante la plus simple d’un signal vidéo, également connue sous le nom « signal composite ». La qualité d’image est en comparaison assez médiocre. H.264 (MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence. HDD ‘Hard Disk Drive’. Disque dur (disque magnétique) Enregistrement numérique de données sur ordinateur ou DVR. GIGABYTE Unité de capacité de mémoire de dispositifs d’enregistrement (HDD, USB, cartes SD/MMC). HDVR ‘Hybrid DVR’. DVR pour l’enregistrement d’images en provenance de caméras analogiques et d’un réseau. http ‘Hypertext Transfer Protocol’ Un procédé de transmission de données via des ré- seaux. Essentiellement utilisé pour l’affichage de sites In- ternet dans un navigateur. INTERLACED Procédé utilisant un balayage entrelacé. Adresse IP Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d’adresser et d’accéder à divers appareils sur le réseau. JPEG Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs pho- tos au format JPEG. MPEGGlossaire

‘Moving Picture Experts Group’ Il s’agit d’une norme in- ternationale pour la compression d’images animées. Sur certains DVD, les signaux audio sont comprimés et enre- gistrés dans ce format. NTP ‘Network Time Protocol’ Procédé pour synchroniser l’heure sur des réseaux. On trouve aussi SNTP (‘Simple Network Time Protocol’), une variante simplifiée. NTSC Norme de télédiffusion aux Etats-Unis. Le procédé se distingue par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s’affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs. PAL ‘Phase Alternating Line’. Un système de télévision cou- leur européen. Il utilise 576 lignes visibles. Une image complète consiste en 625 lignes, dont les lignes desti- nées aux signaux de gestion. 50 demi-images s’affichent par seconde. Les phases du signal couleur alternent d’une ligne à l’autre. PANEL Terme technique désignant la dalle d’un écran plat (on dit aussi écran LCD ou écran plasma).

Un « Personal Computer » peut être utilisé comme inter- face distante avec les logiciels fournis ou avec un naviga- teur. Pixel ‘Picture element’. Point-image, élément d’image. Désigne l’unité la plus petite d’une transmission ou d’un affichage d’une image numérique PIP ‘Picture in Picture’. Abréviation désignant la fonction « image dans l’image », permettant d’afficher simultané- ment deux signaux à l’écran. Le deuxième signal est su- perposé au premier. PPPoE ‘PPP over Ethernet’ (protocole Point-to-Point) Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL. PROGRESSIF Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l’on saute des lignes. PTZ ‘Pan-Tilt-Zoom’ Faire pivoter, incliner et zoomer des caméras motorisées. USB ‘Universal Serial Bus’ Port série permettant de raccorder, par exemple, des dispositifs d’enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s). VGA ‘Video Graphics Array’. Interface habituelle sur un PC pour des signaux vidéo analogiques. Il s’agit essentielle- ment de signaux RGB. POUCE (inch) Unité de diagonale d’écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d’un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).A propos du mécanisme interne d’un disque dur

A propos du mécanisme interne d’un disque dur Le mécanisme interne d’un disque dur (HDD) est très fragile. Utilisez l’appareil en respectant les consignes suivantes afin d’éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports ex- ternes afin d’éviter les pertes de données.

Remarques Ne pas déplacer l’appareil lorsqu’il est en ser- vice. L’humidité à l’intérieur de l’appareil peut être à l’origine de phénomènes de condensation et de dysfonctionnements du disque dur. Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjonc- teur. Ne pas déplacer l’appareil immédiatement après la mise hors tension. Pour déplacer l’appareil, exécutez les étapes suivantes :

1. Attendez au moins deux minutes après le

message OFF (sur l’écran de l’appareil).

2. Retirez la fiche de la prise de courant.

3. Déplacez l’appareil.

Une coupure de courant pendant l’utilisation de l’appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d’alimentation en courant sans interruptions ! Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurseurs. Dans cer- tains cas, il n’y a pas de signes précurseurs an- nonçant une panne du disque dur. Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut rem- placer le disque dur.ABUS Enregistreur vidéo réseau 4 canaux TVVR36000
