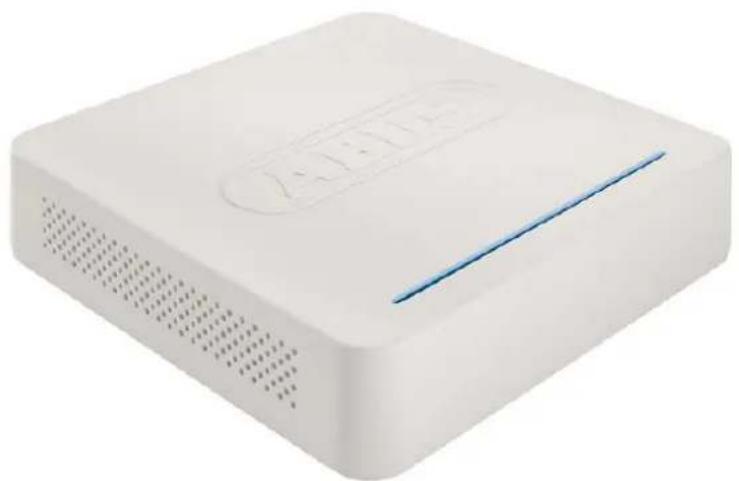

ABUS 4-kanałowa sieciowa nagrywarka wideo TVVR36000

Są instrukcja obsługi zawiera informacje ważne dla instalacji i eksploatacji.

Należy to również zauważyć, gdy ten produkt jest przekazywana osobom trzecim.

Dlatego wyglądać po tych instrukcji obsługi dla przyszłości!

Spis treści z odpowiednim numerem strony można znaleźć w indeksie.

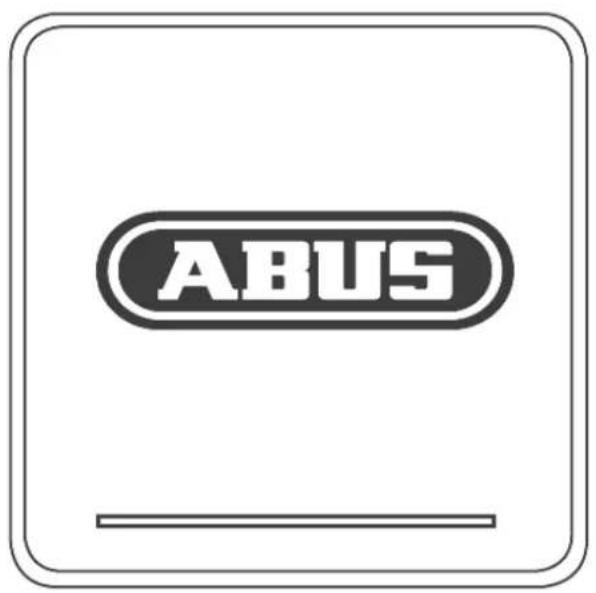

Przegład urządzenia

Patrz str. 369.

Widok z tyłu

Audio IN Wejścia Cinch 48 V Podłączenie do sieci 48 V Audio OUT Wojście audio Cinch VGA Złącze do monitora VGA LAN Złącze RJ45 do potączenia z siecią HDMI Złącze HDMI do monitora USB Złącze do urządzeń USB Złącza RJ-45 Do podłączenia kamer IP (PoE)

Oświetlenie LED

ABUS

Obsługa systemu

Ogólne informacje

Urządzeniem można sterować w następujący sposób:

- Za pomocą myszy USB

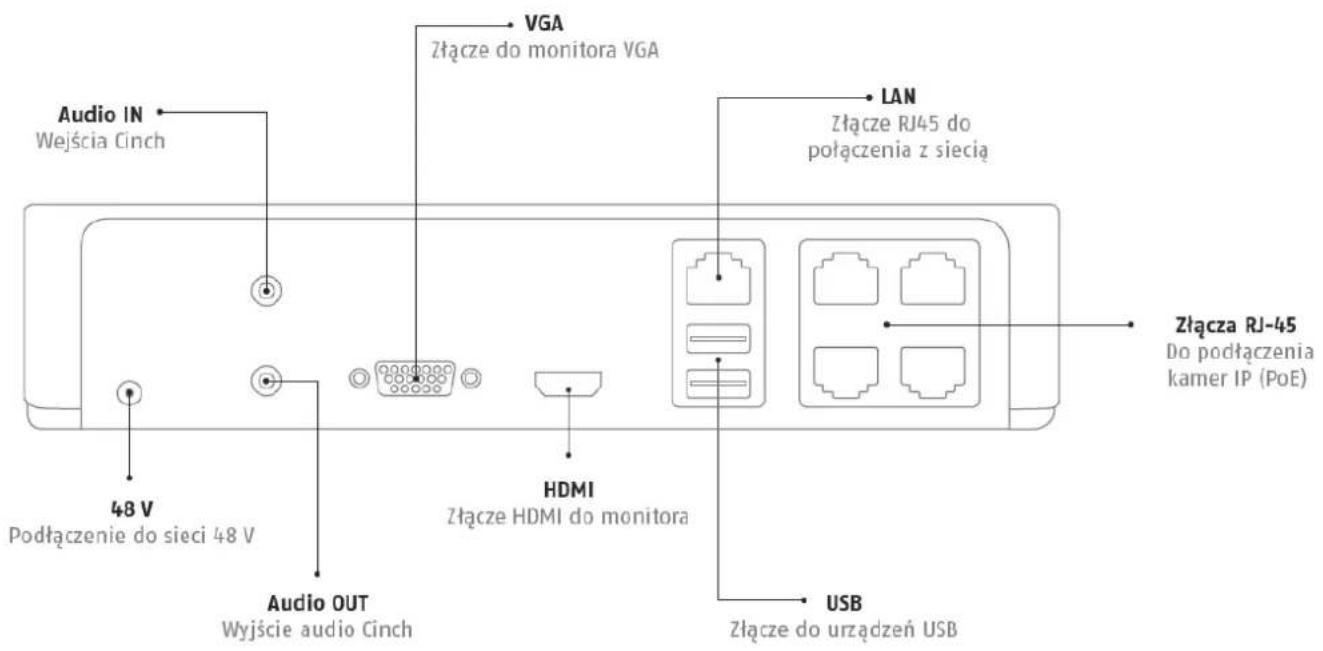

Złącza z tyłu urządzenia

Wskazówka

Patrz przegląd na str. 345.

Nr	OznaczenieFunkcja
1	AUDIO IN: Wejście audio typu chinch
2	VGA:Złącze do monitora VGA (9-stykowe), sygnał wyjściowy wideo
3	LAN:Złącze EthernetLAN
4	Przyłącza RJ45:Przyłącze do maksymalnie czterech kamer PoE
5	USB:Złącza USB do obsługi za pomocą myszy i eksportu danych
6	HDMIZłącze HDMI do monitora
7	AUDIO OUT:Wyjście audio Cinch(zsynchronizowane z wyjściem wideo)
8	ZASILANIE ELEKTRYCZNEPodłączenie do sieci 48 V DC

Obsługa za pomocą myszy

i

Wskazówka

Dalszy opis w tej instrukcji obsługi będzie oparty na obsłudze za pomocą myszy.

Urządzenie nadaje się do obsługi myszą USB.

Połącz mysz ze złączem USB.

Przycisk	Funkcja
Lewy	Jednokrotne kliknięcie:Wybór w menu, aktywacja pola wejści-owego lub zakładki, wyświetlanie menu Quick SetDwukrotne kliknięcie:Zmiana wyświetlania na ekranie – pojedynczy obraz/wiele obrazów – przy prezentacji na żywo oraz odt-warzaniuKliknięcie i przeciąganie:Ustawianie masek prywatnych lub stref

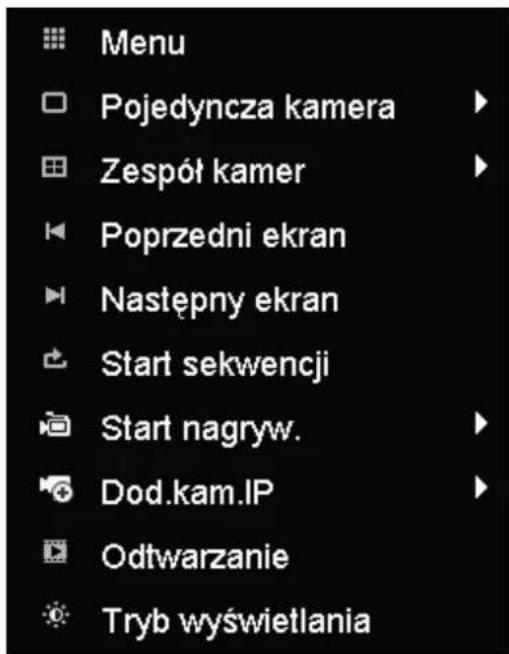

Prawy	Jednokrotne kliknięcie:Wywołanie menu wyskakującegoPowrót do poprzedniego menu
Kółko przewijania	W prezentacji na żywo:Pokazywanie poprzedniej/następnego kamery

Spis treści

Przegląd urządzenia ....365

Obsługa systemu ....366

Ogólne informacje....366

Złącza z tyłu urządzenia ....366

Obsługa za pomocą myszy....367

Skrócona instrukcja....371

Zanim zaczniesz ....371

Instalacja twardego dysku....371

Wykonanie podłączeń....371

Konfigurowanie urządzenia....371

Ważne zasady bezpieczeństwa ....372

Objaśnienie symboli....372

Użycie zgodne z przeznaczeniem ....372

Ogólne informacje....372

Zasilanie elektryczne 372

Przeciążenie/przepięcie 373

Kable 373

Miejsce ustawienia/środowisko pracy....373

Pilot 373

Konserwacja i pielęgnacja ....374

Akcesoria 374

Uruchomienie 374

Dzieci 374

Wprowadzenie....375

Ogólne informacje....375

Rozpakowanie ....375

Zakres dostawy....375

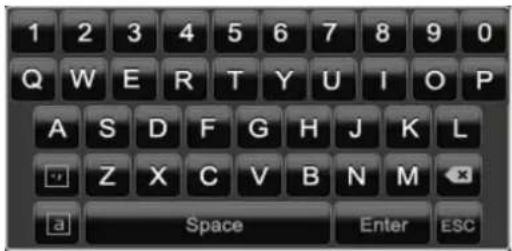

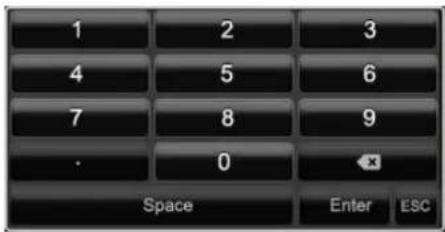

Klawiatura ekranowa....376

Uruchamianie urządzenia ....376

Wyłączanie, blokowanie, restartowanie urządzenia ....376

Wskaźniki stanu 377

Ogólne....377

Pasek stanu DVR LED....377

Wskaźniki na monitorze 377

Asystent konfiguracji ....378

Konfigurowanie systemu....378

Konfigurowanie administratora ....378

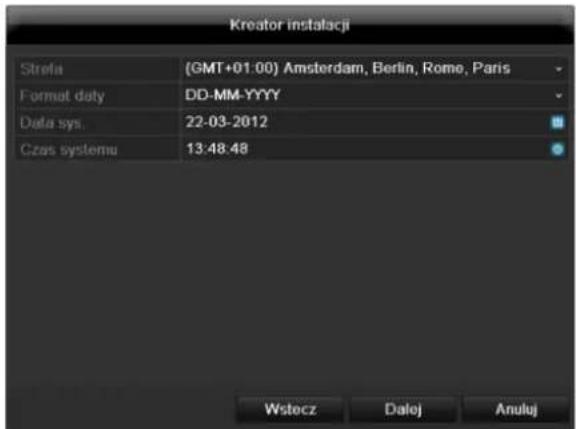

Czas i data systemowa....378

Ustawienia sieci 379

Zarządzanie twardym dyskiem 379

Asystent kamery 380

Zapis z kamery....380

Widok na żywo 381

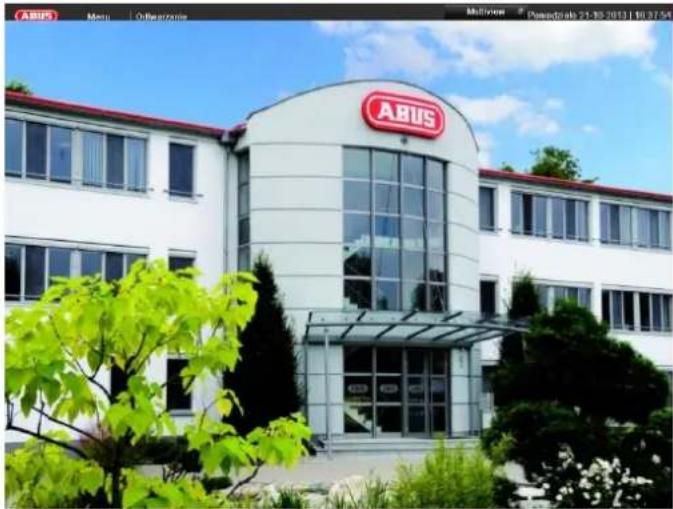

Przegład 381

Symbole stanu....381

Menu wyskakujące przy obsłudze myszą....381

Pasek wyboru na obrazie kamery....382

Ustawienia 383

Ustawianie wyjścia kamery ....383

Odtwarzanie w widoku na żywo ....384

Ogólne....384

Ekran odtwarzania....384

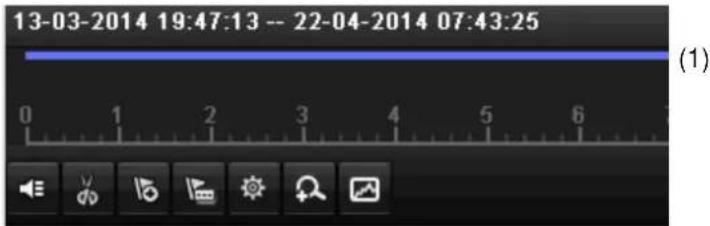

Sterowanie za pomocą pola kontrolnego ....384

Wybór typu odtwarzania....385

Menu urządzenia....386

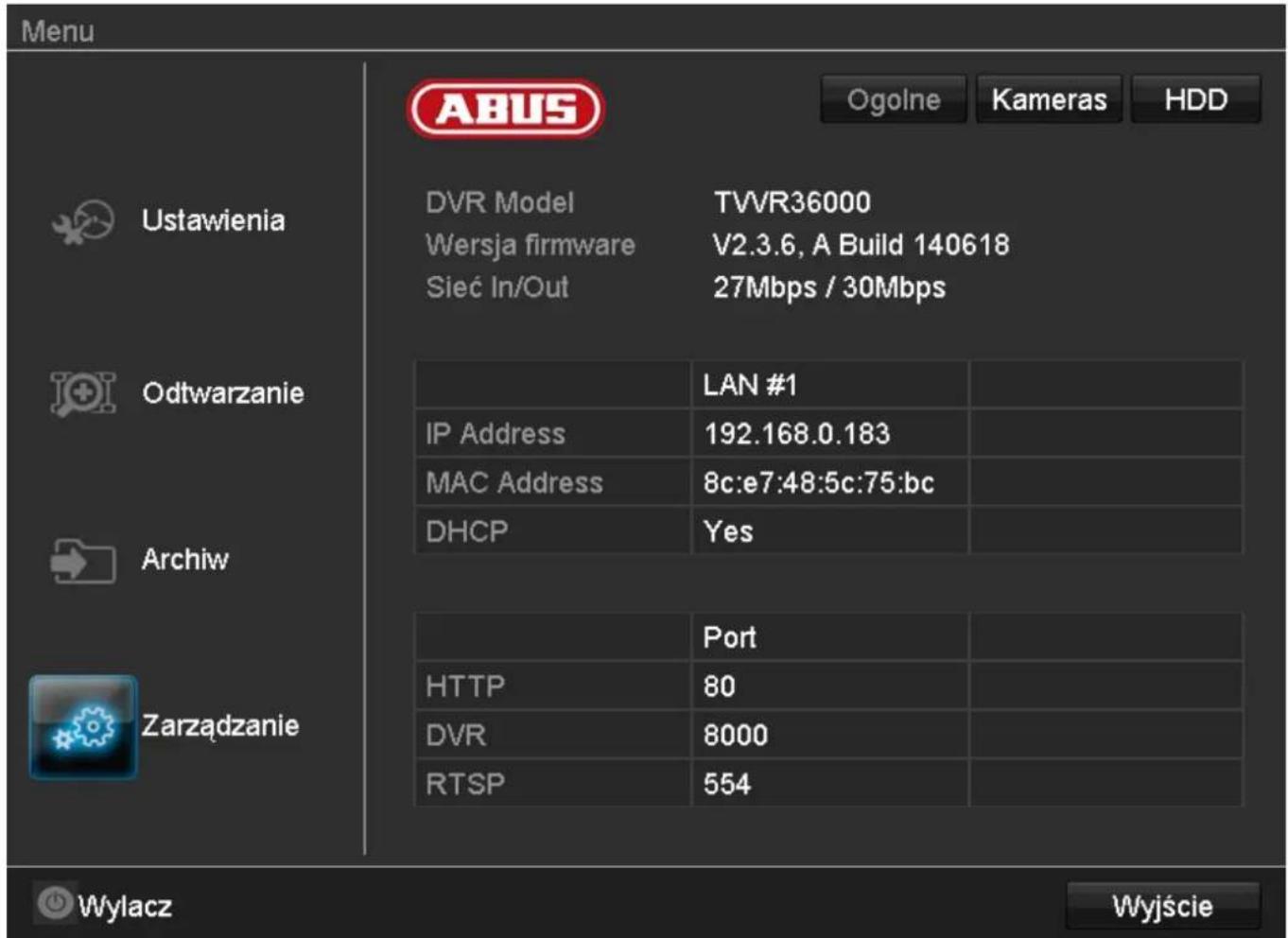

Przegląd menu....386

Opis menu 386

Ustawienia 387

Opis menu 387

Konfiguracja ....388

Przegład 388

Ustawienia ogólne 388

Pojęcia....389

Budowa sieci 390

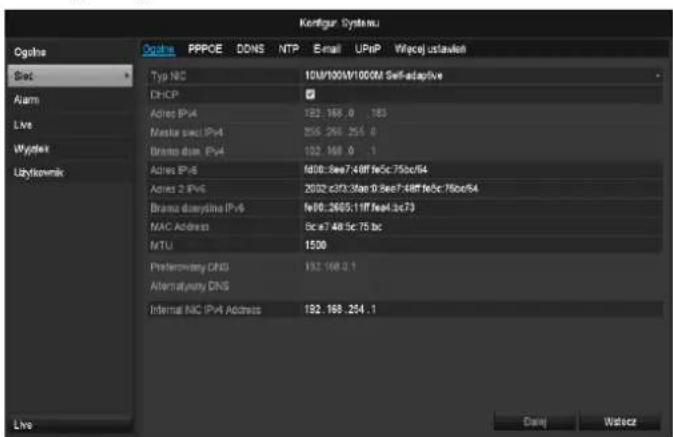

Konfiguracja sieci 390

Alarm....394

Ostrzeżenie 396

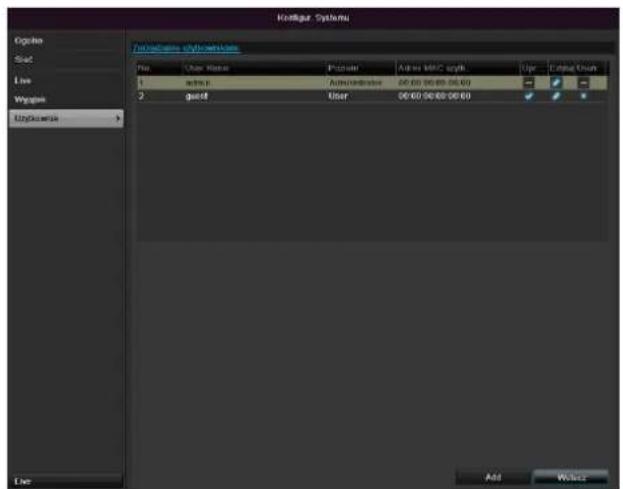

Użytkownicy 396

Kamera 398

Kamera....398

OSD 398

Obraz 398

Ruch....399

Reakcja 399

Strefa prywatna 400

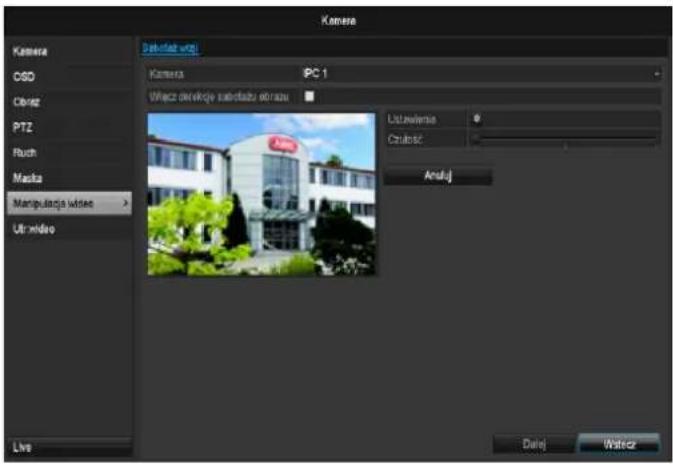

Monitorowanie sabotażu 400

Utrata obrazu wideo 401

Konfiguracja nagrywania ....403

Ustawianie 403

Harmonogram....403

Kodowanie....404

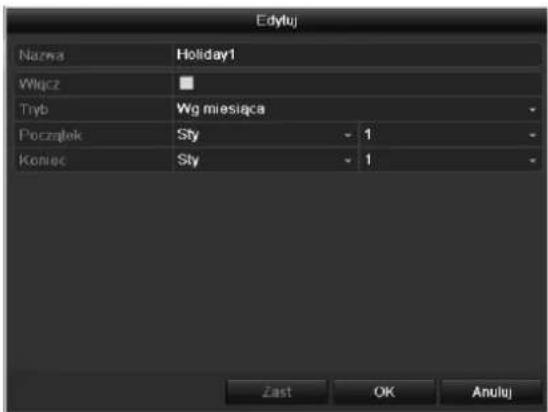

ZAKŁADKA Zapis 404

Zaawansowane ustawienia ....405

Urlop....405

Zarzadzanie HDD....406

Twarde dyski....406

Montaż twardego dysku 406

Parametry zarządzania twardymi dyskami....406

Ustawienia twardych dysków kamer....407

Zapis panika ....408

Zapis 408

Alarm....408

Eksport 409

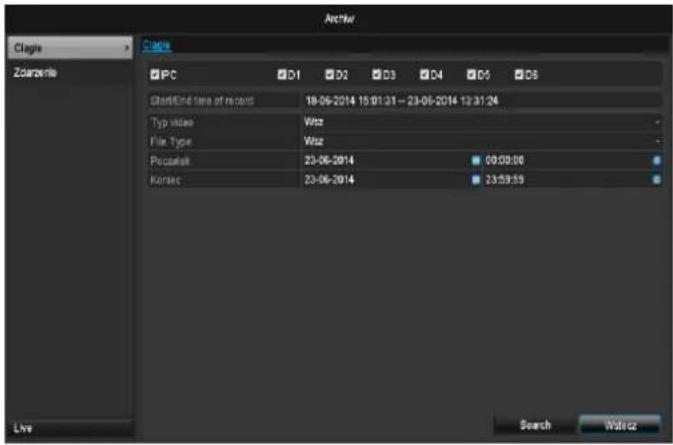

Czas 409

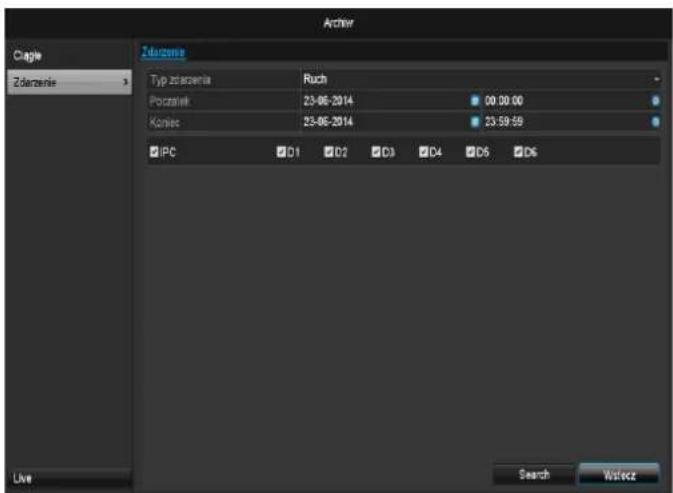

Zdarzenie (typ zdarzenia,Ruch') 410

Konserwacja....411

Informacja o systemie....411

Wyszukiwanie protokołu ....411

Import/Eksport....412

Uaktualnienie 413

Resetowanie systemu....413

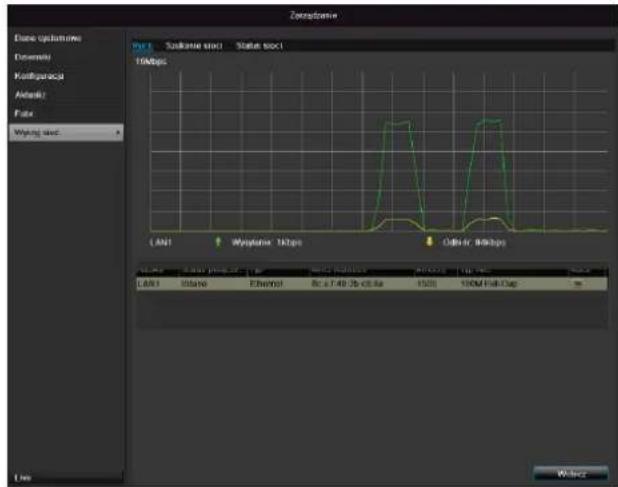

Net Detect 413

S.M.A.R.T....415

Sprawdzanie stanu twardego dysku 415

Zamknij....416

Wskaźnik 416

Ustawienia: Zapis 416

Ustawienia: Sieć 416

Usuwanie zakłóceń ....417

Czyszczenie i pielęgnacja urządzenia ....417

Wskazówka....417

Dane techniczne....418

Utylizacja....419

Uwaga: dyrektywa WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych ....419

Informacja o Dyrektywie WE RoHS 419

Glosariusz 420

Zastosowane pojęcia fachowe....420

O wewnętrznym twardym dysku 422

Skrócona instrukcja

Zanim zaczniesz

Konieczne są następujące przygotowania.

1. Zastosuj się do Ogólnych Wskazówek, zasad bezpieczeństwa oraz informacji na temat ustawiania i podłączania, patrz str. 352.
2. Sprawdź, czy zawartość opakowania jest kompletna i nieuszkodzona.
3. Włóż baterie do pilota.

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

Instalacja twardego dysku

Ostrzeżenie

Wyłącz urządzenie i odłącz je od sieci zasilającej! Zapewnij wymagane uziemienie, aby uniknąć wyładowań elektrostatycznych.

1. Należy zainstalować jeden lub kilka twardych dysków, patrz osobna skrócona instrukcja.
2. Wykonaj najpierw połączenie z płytą główną za pomocą niebieskiego kabla sygnałowego (mała wtyczka).
3. Podłącz kabel prądowy (duża wtyczka, 5-żyłowy).
4. Sprawdź, czy złącza wtykowe są dobrze zamocowane.
5. Zamknij obudowę.

Wskazówka

Używaj tylko twardych dysków atestowanych do zapisu wideo i do pracy ciągłej (24/7).

Wykonanie podłączeń

Wskazówka

Przy układaniu kabli zachowaj wymagany promień minimalny! Nie załamuj kabla!

1. Połącz wszystkie kamery sieciowe z siecią.
2. Połącz monitor ze złączem VGA lub BNC.
3. Połącz mysz ze złączem USB.
4. Podłącz urządzenie do sieci. Urządzenie uruchomi się automatyczne.

Konfigurowanie urządzenia

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

• Wykonaj pierwsze kroki, Asystenta konfiguracji', patrz str.358.
• Kolejno konfigurowane są następujące ustawienia. (Kolejność)
• Wybór języka interfejsu użytkownika
• Konfiguracja administratora
  • Ustawienia czasu (data/czas ...)
• Ustawienia sieci
• Zarządzanie twardym dyskiem (inicjalizacja itd.)
• Ustawienia kamery
• Ustawienia zapisu

Wskazówka

Późniejsza zmiana daty lub czasu może spowodować utratę danych!

Wskazówka

Sprawdź na stronie domowej ABUS (www.abus.com), czy jest dostępne nowe oprogramowanie firmware dla urządzenia i zainstaluj je.

- Uwzględnij przegląd menu str. 364 oraz wskazówki i objaśnienia podstawowych zasad obsługi systemu str. 349.

Uwzględnij objaśnienia na następujące tematy.

Prezentacja na żywo	Str. 360
Odtwarzanie	Str. 362
Eksport danych	Str. 385
Diagnostyka błędów	Str. 392

Ważne zasady bezpieczeństwa

Objaśnienie symboli

W instrukcji oraz na urządzeniu stosowane są następujące symbole.

Symbol	Hasło tekstowe	Znaczenie
	Ostrzeżenie	Ostrzeżenie o grożących obrażeniach lub zagrożeniach dla zdrowia użytkownika.
	Ostrzeżenie	Ostrzeżenie o grożących obrażeniach lub zagrożeniach dla zdrowia użytkownika w wyniku działania napięcia elektrycznego.
	Ważne	Informacja o możliwości uszkodzenia urządzenia/akcesoriów.
[1984]	Wskazówka	Zwraca uwagę na ważne informacje.

W tekście stosowane są następujące wyróżnienia.

	Znaczenie
1....	Wezwanie/instrukcja działania w ustalonej kolejności operacji opisanych w tekście.
2....
• ...	Wyliczenie bez ustalonej kolejności w tekście lub ostrzeżeniu.

Użycie zgodne z przeznaczeniem

Używaj urządzenia wyłącznie zgodnie z jego konstrukcją i przeznaczeniem! Każde inne użycie jest uważane za niezgodne z przeznaczeniem!

Urządzenie może być używane tylko do następującego celu/celów.

- Ta 4-kanałowa nagrywarka sieciowa służy do monitorowania obiektów we współpracy z podłączonymi źródłami sygnału wideo (kamery sieciowe) oraz urządzeniami wyjściowymi wideo (monitory TFT).

i Wskazówka

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Podczas instalowania informuj klientów o istnieniu takich przepisów.

Ogólne informacje

Przed pierwszym użyciem urządzenia przeczytaj dokładnie poniższe wskazówki i przestrzegaj wszystkich ostrzeżeń, także jeżeli masz doświadczenie w posługiwaniu się sprzętem elektronicznym.

Ostrzeżenie

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych.

Nie odpowiadamy za szkody następcze!

Ostrzeżenie

Nie odpowiadamy za szkody osobowe lub materi- alne, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa.

W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Przechowaj starannie ten podręcznik do wykorzystania w przyszłości.

Sprzedając lub oddając urządzenie, przekaż koniecznie także tę instrukcję.

Urządzenie zostało wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa.

Zasilanie elektryczne

• Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.
• W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego.

Ostrzeżenie

Zapobiegaj utracie danych! Używaj urządzenia zawsze z zasilaczem awa- ryjnym wyposażonym w zabezpieczenie przepięciowe.

• Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.
• Wyłącznik główny urządzenia nie odłącza urządzenia całkowicie od sieci elektrycznej.
• Aby całkowicie odłączyć urządzenie od sieci. należy wyciągnąć wtyczkę z gniazda sieciowego. Dlatego urządzenie należy zainstalować tak, aby stale był zapewniony bezpośredni i wygodny dostęp do gniazda sieciowego i w sytuacji awaryjnej można było szybko wyjąć wtyczkę.

- Aby wyeliminować niebezpieczeństwo pożaru, w razie dłuższej przerwy w użytkowaniu urządzenia należy odłączać urządzenie od sieci elektrycznej. Przed sztormem i/lub burzą z niebezpieczeństwem wyładowań atmosferycznych zawsze odłączaj urządzenie od sieci elektrycznej. Alternatywnie podłącz urządzenie do zasilacza UPS.

Ostrzeżenie

Nie wolno samodzielnie otwierać urządzenia! Grozi to porażeniem elektrycznym! W razie konieczności otwarcia urządzenia zwrócić się do przeszkolonego specjalisty lub instalatora.

- Montaż lub wymiana twardego dysku powinny być wykonywane tylko przez wykwalifikowanych pracowników lub instalatorów.

Ostrzeżenie

Montaż podzespołów lub wprowadzenie zmian w urządzeniu powodują utratę gwarancji, o ile nie zostaną wykonane przez specjalistę. Radzimy powierzyć montaż twardego dysku wykwalifikowanemu instalatorowi. Nieprawidłowy montaż twardego dysku powoduje utratę gwarancji!

Przeciążenie/przepięcie

• Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.
• Aby uniknąć uszkodzeń w wyniku przepić (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

Kable

• Kable chwytaj zawsze za wtyczkę i nie ciągnij za sam kabel.
• Nie dotykaj kabla sieciowego mokrymi rękami, ponieważ może to spowodować zwarcie lub porażenie elektryczne.
• Nie stawiaj urządzenia, mebli i innych ciężkich przedmiotów na kablach i uważaj, aby nie były załamywane, zwłaszcza przy wtyczce i gniazdach przyłączeniowych.
• Nigdy nie rób węzłów na kablu i nie spinaj ich razem z innymi kablami.
• Wszystkie kable powinny być ułożone tak, aby nikt po nich nie chodził i aby nikomu nie przeszkadzały.
• Uszkodzony kabel sieciowy może spowodować pożar lub porażenie elektryczne. Sprawdzaj regularnie stan kabla sieciowego.
• Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

- Nie używaj adapterów ani przedłużaczy nie spełniających wymagań obowiązujących norm bezpieczeństwa i nie wprowadzaj żadnych zmian w kablach prądowych lub sieciowych!

Miejsce ustawienia/środowisko pracy

• Ustaw urządzenie na twardym, równym podłożu i niekładź na nim ciężkich przedmiotów.
• Urządzenie nie jest przeznaczone do eksploatacji w pomieszczeniach o wysokiej temperaturze lub wilgotności powietrza (np. w łazienie) lub w miejscach nadmiernie zapylonych.
• Temperatura pracy i wilgotność powietrza w czasie pracy:

-10 °C do 55 °C, maksymalna wilgotność względna 85 %. Urządzenie może być eksploatowane tylko w klimacie umiarkowanym.

Przestrzegaj następujących zasad.

• Musi być zawsze zapewniona odpowiednia wentylacja (nie ustawiaj urządzenia na regałach, na grubym dywanie, na łóżku lub w innych miejscach, w których szczeliny wentylacyjne mogłyby być zasłonięte i zachowuj odstęp od innych przedmiotów co najmniej 10 cm z każdej strony).
• Chron urządzenie przed działaniem źródeł ciepła (np. grzejników).
• Na urządzenie nie może padać bezpośrednie światło słoneczne ani silne światło sztuczne.
• Urządzenie nie może stać w pobliżu pół magnetycznych (np. głośników).
• Na urządzeniu lub obok niego nie mogą stać przedmioty grożące pożarem (np. palące się świece).
• Unikać kontaktu z wodą rozpryskową i kapiącą.
• Urządzenie nie może być eksploatowane w pobliżu wody, w szczególności nie może być zanurzane (nie stawiaj na urządzeniu lub obok niego przedmiotów napełnionych wodą, np. wazonów lub napojów.
• Unikać penetracji obcych przedmiotów.
• Urządzenie nie może być narażone na duże wahania temperatury, ponieważ w przeciwnym razie skrapłająca się wilgoć zawarta w powietrzu może spowodować zwarcia.
• Urządzenie nie może być narażone na nadmierne wstrząsy i wibracje.

Pilot

- Jeżeli urządzenie nie będzie używane przez dłuższy czas, wyjmij wszystkie baterie, ponieważ może z nich wyciekać elektrolit i uszkodzić urządzenie.

Konserwacja i pielęgnacja

Konserwacja jest potrzebna w razie uszkodzenia urządzenia, np. uszkodzenia wtyczki sieciowej, kabla sieciowego lub obudowy, w razie dostania się cieczy lub innych przedmiotów do wnętrza urządzenia, po kontakcie z deszczem lub wilgocią lub w razie nieprawidłowego działania a także po upadku.

• Na czas konserwacji (np. do czyszczenia) odłączaj urządzenie od sieci!
• W razie stwierdzenia dymienia, nietypowych odgłosów lub zapachów natychmiast wyłącz urządzenie i wyciągnij wtyczkę z gniazda sieciowego. W tych przypadkach urządzenia nie wolno kontynuować używania urządzenia przed jego sprawdzeniem przez specjalistę.
• Konserwację należy powierzać tylko wykwalifikowanym specjalistom.
• Nigdy nie otwieraj obudowy urządzenia ani akcesoriów. Przy otwartej obudowie występuje zagrożenie życia w wyniku porażenia elektrycznego.
• Obudowę urządzenia i pilota czyścić wilgotną szmatką.
• Nie używać rozpuszczalników, spirytusu, rozcieńczalników itd., które mogą uszkodzić powierzchnię urządzenia.
• Nie używać następujących substancji:
• solanka, preparaty przeciwko owadom, rozpuszczalniki zawierające chlor lub kwasy (salmiak), proszek do szorowania.
• Bawełnianą ściereczką delikatnie przecierać powierzchnię aż do całkowitego wysuszenia.

Ostrzeżenie

W pracującym urządzeniu występuje niebezpieczne napięcie. Dlatego urządzenie może być otwierane tylko przez autoryzowanych specjalistów. Wszystkie prace konserwacyjne i serwisowe muszą być wykonywane przez autoryzowane przedsiębiorstwa. Nieprawidłowo wykonane naprawy mogą spowodować zagrożenie życia użytkowników urządzenia.

Akcesoria

- Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji niebezpiecznych lub uszkodzeń urządzenia.

Uruchomienie

• Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!
• Obudowę otwieraj tylko w celu zamontowania twardego dysku.

Ostrzeżenie

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia!

Ostrzeżenie

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście.

Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Dzieci

• Dzieci nie mogą mieć dostępu do urządzeń elektrycznych! Nie wolno pozostawiać bez nadzoru dzieci używających urządzeń elektrycznych. Dzieci nie zawsze są w stanie prawidłowo rozpoznać niebezpieczeństwa. Drobne części mogą zostać połknięte i stanowić zagrożenie życia.
• Przechowuj baterie i akumulatory w miejscu niedostępnym dla małych dzieci. W razie połknięcia baterii lub akumulatora konieczna jest natychmiastowa pomoc lekarza.
• Przechowuj folie z opakowania w miejscu niedostępnym dla dzieci. Niebezpieczeństwo uduszenia!
• Urządzenie musi być ustawione w miejscu niedostępnym dla dzieci. W razie nieprawidłowego użytkowania mogą wyskoczyć sprężyste elementy i spowodować obrażenia (np. oczu).

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zau-ważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika. ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi. ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Ogólne informacje

Aby móc prawidłowo używać urządzenia, przeczytaj starannie tę instrukcję i zachowaj ją do późniejszego wykorzystania.

Instrukcja zawiera informacje potrzebne do obsługi i konserwacji nagrywarki. Naprawy urządzenia powierzaj autoryzowanemu zakładowi specjalistycznemu.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

Opakowania i materiały pomocnicze do pakowania nadają się do recyklingu i powinny być ponownie wykorzystywane.

Nasze rady

Papier, karton i tektura falista oraz elementy opakowania z tworzyw sztucznych należy wrzucać do przewidzianych do tego celu pojemników zbiorczych.

Jeżeli w twoim miejscu zamieszkania nie ma takich pojemników, materiały te można wyrzucać razem z innymi odpadami domowymi.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie producenta.

Zakres dostawy

• ABUS 6-kanałowa sieciowa nagrywarka wideo
• Zasilacz sieciowy
• Mysz USB
• Kabel SATA i śruby do twardych dysków
  • CD
• Podręcznik użytkownika
• Quick Guide

Klawiatura ekranowa

Po kliknięciu myszą tekstowego pola wejściowego zostanie wyświetlona klawiatura ekranowa.

Przy wprowadzaniu samych liczb wyświetlana jest następująca klawiatura ekranowa.

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Klawisze mają te same funkcje co w klawiaturze komputerowej.

• Aby wprowadzić znak, kliknij go lewym wskaźnikiem myszy.
• Aby zakończyć wprowadzanie, kliknij Enter.
• Aby skasować znak przed kursorem, kliknij ←.
• Aby wybrać małe/duże litery, kliknij a w ramce. Aktywne ustawienie jest wyświetlane nad klawiaturą.
• Aby przerwać wprowadzanie lub wyjść z pola, kliknij ESC.

Uruchamianie urządzenia

Uwaga

Urządzenie może być podłączane tylko do napięcia sieciowego podanego na tabliczce znamionowej!

Dla bezpieczeństwa używaj zasilacza awaryjnego UPS.

Gdy urządzenie jest podłączone do zasilania elektrycznego, uruchamia się ono automatycznie, a pasek stanu LED świeci się.

1. W trakcie uruchamiania urządzenie wykonuje autotest.
2. Następnie wyświetlany jest Asystent konfiguracji. Zamknij go, aby przejść do wyświetlania na żywo.

Wyłączanie, blokowanie, restartowanie urządzenia

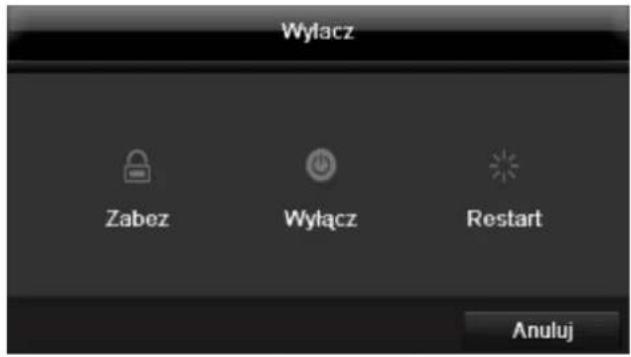

W menu głównym kliknij Zamknij. Zostanie wyświetlony przegląd.

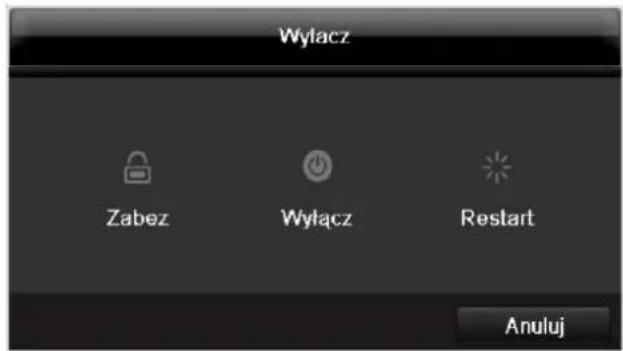

Wylacz Zabez Wyłącz Restart Anuluj

1. W celu wyłączania wybierz opcję Zamknij i potwierdź pytanie, wybierając Tak. Urządzenie zostanie wyłączone.

2. W trakcie wyłączania nie wciskaj żadnego przycisku.

3. Wyciągnij wtyczkę zasilacza sieciowego.

2.W celu zablokowania systemu kliknij lewy symbol Wyloguj. Interfejs użytkownika jest zablokowany, aby przejść do menu, trzeba wprowadzić identyfikator.
3. Aby zrestartować urządzenie, wybierz prawy symbol Restart. Urządzenie zostanie zrestartowane.

Włączanie urządzenia

- Podłącz zasilacz sieciowy, aby uruchomic urządzenie.

Wskaźniki stanu

Ogólne

Następujące wskaźniki stanu informują o stanie roboczym

• LED w górnej części urządzenia
- Sygnały akustyczne,
- ikony (elementy wskaźnikowe) na monitorze.

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

Pasek stanu DVR LED

Stan	Funkcja
Świeci się ciągle w kolorze niebieskim	Stan systemu OK
Wył.	Urządzenie jest wyłączone lub wskazanie stanu zostało ręcznie dezaktywowane w menu.

Wskaźniki na monitorze

Urządzenie wyświetlą datę i czas, nazwę kamery oraz informację, czy odbywa się zapis.

• Zapis ciągły: „Niebieskie R”
• Zapis po wykryciu ruchu: „Żółte R”

Asystent konfiguracji

Konfigurowanie systemu

Asystent konfiguracji pomaga użytkownikowi wykonać wszystkie wymagane podstawowe ustawienia systemu. Po tej procedurze sieciowa nagrywarka wideo jest gotowa do zapisu i monitorowania.

i

Wskazówka

Wszystkie ustawienia szczegółowe można znaleźć w menu urządzenia, patrz przegląd na str. 364.

Po pierwszym włączeniu wyświetlany jest wybór języka.

Język Język systemu Polski

1. Należy kliknąć pole wejściowe i wybrać odpowiedni język z listy. Aby kontynuować, należy kliknąć √. Zostanie wyświetlane następujące pytanie:

Kreator instalacji ☑ Uruchomić kreator instalacji przy starcie rejestratora? Dalej Anuluj

- Kliknij „Następny“, aby uruchomić Asystenta.

i

Wskazówka

Po skonfigurowaniu systemu można wyłączyć „pole wyboru“, po czym zostanie zgaszony haczyk i Asystent nie będzie już uruchamiany automatycznie.

Konfigurowanie administratora

Ostrzeżenie

Zanotuj hasło administratora. Fabryczne ustawienie

„1 2 3 4 5“.

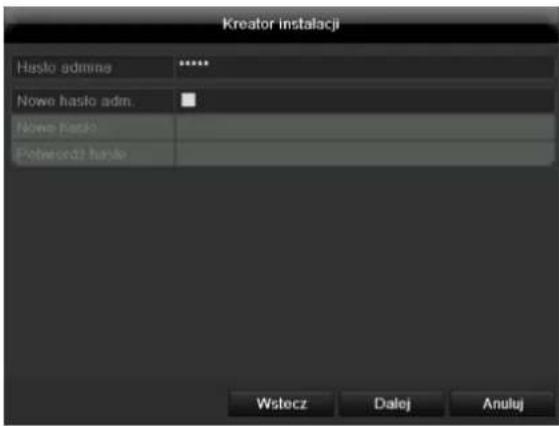

Kreator instalacji Hasto admina ****** Nowe hasta adm. Nowe radio Polywordz hasle Wstecz Datej Anuluj

1. Kliknij pole wejściowe i wprowadź hasło administratora.
2. Aby ustalić nowe hasło, uaktywnij „pole wyboru” przed pozycją Nowe hasło administratora.
3. Wprowadź nowe hasło i potwierdź wprowadzone hasło w polu poniżej.
   4.Kliknij Następny.

Czas i data systemowa

Kreator instalacji Strola (GMT+01:00) Amsterdam, Berlin, Rome, Paris Format daty DD-MM-YYYY Data sys. 22-03-2012 Czas systemu 13:48:48 Wstocz Daloj Anuluj

1. Wprowadź czas systemowy - datę i godzinę. Aby potwierdzić wprowadzone dane, kliknij Zastosuj.
2. Zakończ ustawianie klikając OK i kliknij Dalej.

Ustawienia sieci

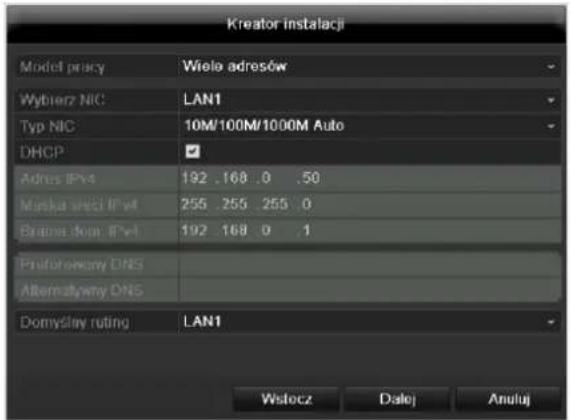

Kreator instalacji Model pracy Wielo adresów Wybierz NIC LAN1 Typ NIC 10M/100M/1000M Auto DHCP Adras IPv4 192 .168 .0 .50 Muska wscii IPv4 255 255 255 .0 Bratis dom IPv4 192 .168 .0 .1 Pratowenny DNS Alternatywny DNS Domyślary rating LAN1 Wstocz Datej Anuluj

i

Wskazówka

Dowiedz się od właściwego administratora sieci, czy możesz wybrać DHCP czy też adres IP i inne ustawienia trzeba wykonać ręcznie.

1. DHCP aktywny: jeżeli w ruterze sieciowym skonfigurowana jest funkcja DHCP, uaktywnij „pole wyboru“ DHCP. Wszystkie ustawienia sieciowe zostaną wykonane automatycznie.
2. DHCP nieaktywny: wprowadź dane ręcznie (adres IPv4, maska podsieci IPv4 oraz ustawiona domyślna brama IPv4 = adres IPv4 rutera). Opcjonalnie można też wpisać adres serwera DNS, potrzebny do wysyłania poczty email.

Typowa konfiguracja adresów może wyglądać następująco.

• Adres IPv4: 192.168.0.50
  • Maska podsieci IPv4: 255.255.255.0
  • Domyślna brama IPv4: 192.168.0.1
  • Preferowany serwer DNS: 192.168.0.1

i

Wskazówka

W razie zdalnego dostępu przez Internet urządzenie powinno otrzymać stały adres sieciowy.

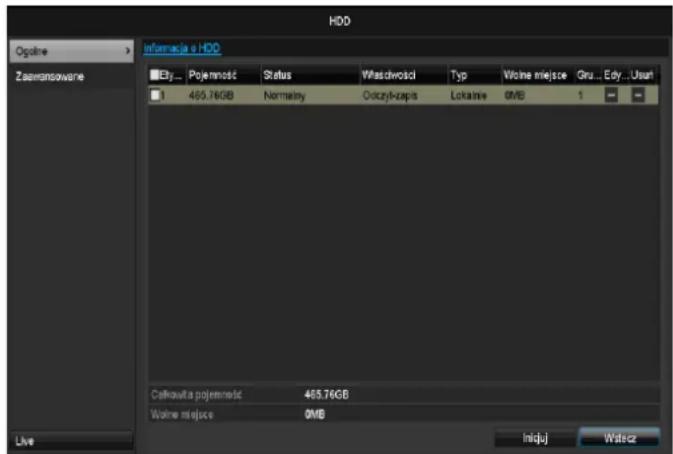

Zarządzanie twardym dyskiem

Kreator instalacji Etykieta Pojemność Status Właściwość Typ Wolne miejsce 1 1,863GB Normaly Odczyt-zapit Lokalnie 0KB Inicjuj Wstecz Dalej Anuluj

1. Aby skonfigurować nowy twardy dysk, uaktywnij „pole wyboru“ kliknięciem lewym przyciskiem myszy a następnie kliknij Inicjalizuj.

Ostrzeżenie

Wszystkie dane na dysku zostaną skasowane!

1. Potwierdź pytanie sprawdzające klikając OK. Twardy dysk zostanie skonfigurowany do użycia. O prze-biegu operacji informuje słupek postępu.
2. Zakończ ustawianie klikając OK i kliknij Dalej.

Asystent kamery

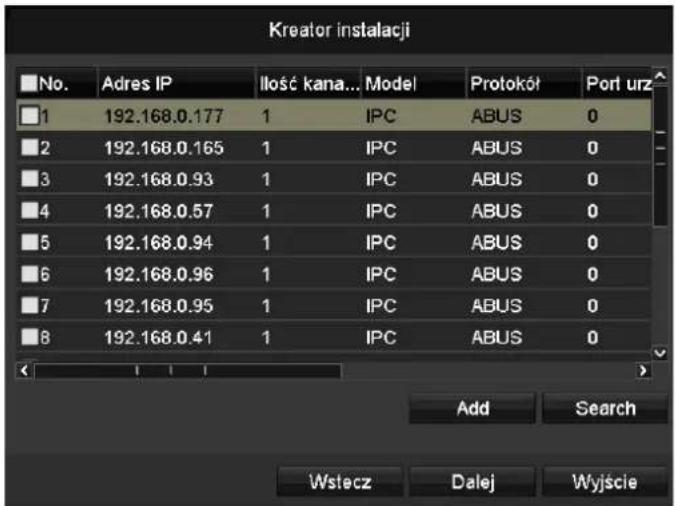

Kreator instalacji No. Adres IP Ilość kana... Model Protokót Port urz 1 192.168.0.177 1 IPC ABUS 0 2 192.168.0.165 1 IPC ABUS 0 3 192.168.0.93 1 IPC ABUS 0 4 192.168.0.57 1 IPC ABUS 0 5 192.168.0.94 1 IPC ABUS 0 6 192.168.0.96 1 IPC ABUS 0 7 192.168.0.95 1 IPC ABUS 0 8 192.168.0.41 1 IPC ABUS 0 Add Search Wstecz Dalej Wyjście

1. Należy kliknąć Szukaj, aby wyświetlić kamery sieciowe dostępne w danej sieci.
2. Aby dodać kamery sieciowe, należy aktywować pożądane kamery i kliknąć Dodaj.
3. Następnie należy kliknąć Następne, aby kontynuować ustawienie.

Wskazówka

Następujące kamery są w pełni zintegrowane z protokołem ABUS i mogą zostać skonfigurowane za pomocą asystenta ustawień: TVIP11560, TVIP41500, TVIP61500, TVIP61550.

Zapis z kamery

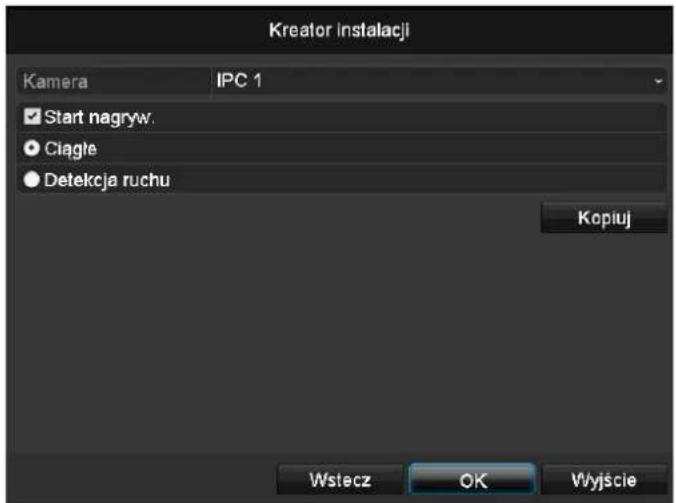

Kreator instalacji Kamera IPC 1 Start nagryw. Ciągle Detekcja ruchu Kopiuj Wstecz OK Wyjście

1. W pozycji „Kamera“ należy wybrać kamerę sieciową, z której obraz ma być zapisywany.
2. Uaktywnij pole wyboru „Uruchom zapis“.
3. Wybierz rodzaj zapisu. Można wybrać „Ciągły“ i „Wykrycie ruchu”. W celu zapisu ruchu należy akty-

wować wewnętrzną funkcję kamery - wykrywanie ruchu.

1. Naciśnij przycisk Kopiuj, aby przenieść to ustawienie na inne kamery. W tym celu wybierz kamery wyświetlane w nowym oknie. Kliknięciem myszy uaktywnij kolejne pole wyboru.
2. Zakończ ustawienie i asystenta konfiguracji, klikając OK.

Widok na żywo

Przegład

Widok na żywo jest uruchamiany automatycznie po włączeniu urządzenia.

Na górnym pasku znajdują się następujące menu.

• Menu główne
• Odtwarzanie i
• PTZ.

Po prawej stronie nagłówka wyświetlana jest data i czas urządzenia. Na lewo znajduje się widok Multi.

• Aby otworzyć menu wyskakującego okienka z widokiem Multi, kliknij odpowiedni symbol.
• Aby przełączać różne widoki, kliknij odpowiedni symbol na wyświetlonym pasku wyskakującym.

Na ekranie głównym są wyświetlane sygnały z podłączonych kamer.

- Podwójnym kliknięciem lewym przyciskiem myszy można wyświetlić obraz z wybranej kamery w widoku pełnoekranowym lub powrócić do poprzedniego widoku.

Symbole stanu

- Następujące symbole są wyświetlane zależnie od stanu pracy urządzenia.

Symbol	Znaczenie
R	Żółty: Zapis ruchuZapis tylko po wykryciu ruchu
R	Niebieski: ZapisZapis ciągły

Menu wyskakujące przy obsłudze myszą

i

Wskazówka

Naciśnij prawy przycisk myszy, gdy wskaźnik myszy znajduje się nad obrazem na żywo.

Możliwe są następujące ustawienia, strzałka w prawo wskazuje, że otwiera się submenu do wyboru.

Menu Pojedyncza kamera Zespół kamer Poprzedni ekran Następny ekran Start sekwencji Start nagryw. Dod.kam.IP Odtwarzanie Tryb wyświetlania

Menu	Otwiera główne menu
Pełny obraz	Pełnoekranowy widok wybranej kamery
Widok Multi	Różne układy kamer
Poprzedni widok	Wyświetłanie poprzedniej kamery
Następny widok	Wyświetłanie następnej kamery/kamer
Start wyświetlania sek-wencyjnego	Uruchamia sekwencyjne wyświetlanie kamer
Start zapisu	Umożliwia uruchomienie funkcji rozpoznawania ruchu lub harmonogramu dla całego dnia
Dodawanie kamery sieciowej	Dodawanie kolejnych kamer siecio- wych
Odtwarzanie	Przełączenie na odtwarzanie
Tryb wypro-wadzania	Ustawienie trybu wyprowadzania dla prezentacji obrazu

Wskazówka

Start wyświetlania sekwencyjnego

W ustawieniach wyświetlania ustal opóźnienie

wyświetlania sekwencji.

Pasek wyboru na obrazie kamery

Na widoku jednoobrazowym lub widoku Multi kliknij obraz kamery. Ukaże się pasek wyboru.

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Nr	Znaczenie symbolu
(1)	Obszar do przesuwania miniaturowego paska
(2)	Włączanie/wyłączanie ręcznego zapisu
(3)	Natychmiastowe odtwarzanie ostatnich 5 minut
(4)	Aktywacja/Dezaktywacja funkcji audio
(5)	Zoom cyfrowy
(6)	Ustawienia prezentacji ekranu
(7)	Zamykanie paska wyboru

Ustawienia

Wskazówka

Monitor VGA podłączony

Podłączony monitor VGA jest wykrywany automatycznie przy uruchamianiu. Główny sygnał wideo jest wyprowadzany na monitorze.

Brak podłączonego monitora HDMI-

Jeżeli w trakcie uruchamiania kabel HDMI nie jest podłączony do monitora, główny sygnał wideo jest wyprowadzany na złączu VGA Main Należy podłączyć kabel VGA i uruchomić ponownie nagrywarkę w celu przeprowadzenia automatycznego wykrywania.

Wskazówka

Widok na żywo można ustawiać ręcznie w następujący sposób.

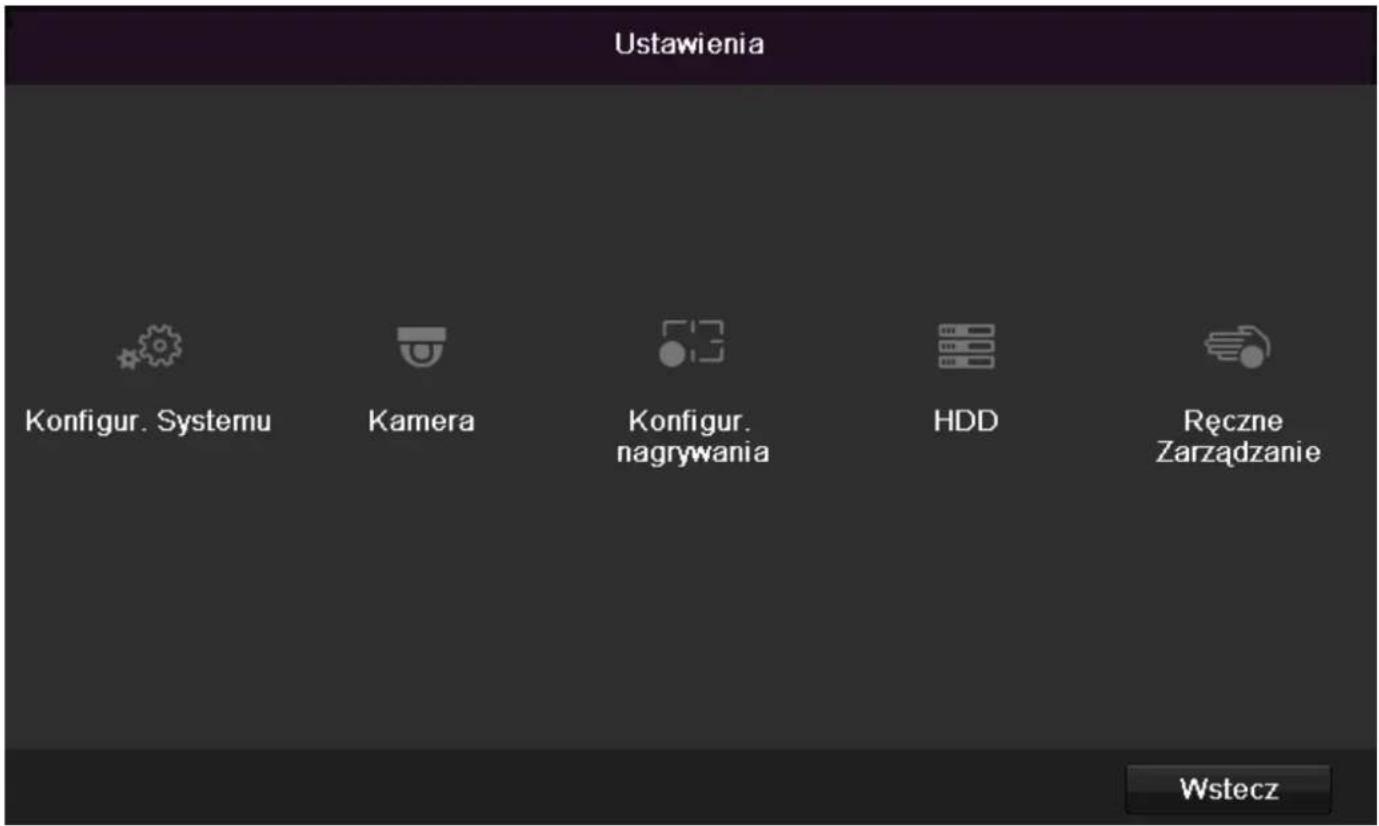

Otwórz główne menu i kliknij Konfiguracja. Następnie kliknij Obraz na żywo.

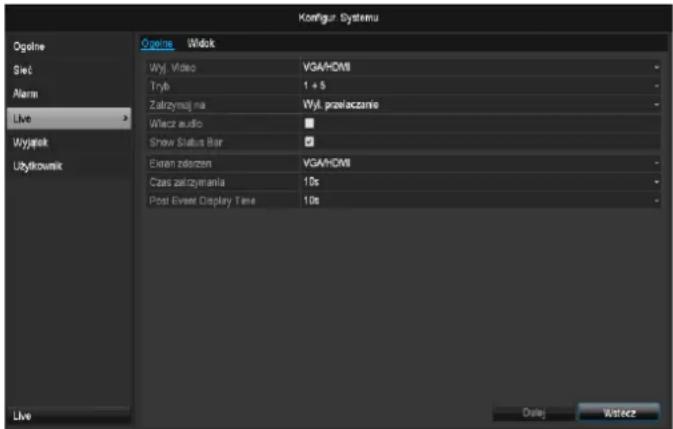

Komfigur Systemu Ogólne Siel Norm Live Wyjatok Użytkownik Live Ogólne Widak Wyt. Video VGA/HDMI Tryb 1 + 5 Zatrzyjmia Wyt. przysztanie Włecz audio ■ Show Status Bar Even zersetzen VGA/HDMI Czas zatrzymania 10s Post Event Display Time 10s Datej W/W/CCZ

Na zakładce Ogólne dostępne są następujące ustawienia.

Wyprowadzenie wideo	VGA/HDMIWybór złącza, na którym mają być przeprowadzone ustawienia.
Widok na żywo tryb	Różne układy kamer1x1, 2x2, 1x5
Czas wyświetlania	Czas przełączania kamer przy wyświetlaniu sekwencyjnym
Włączanie audio	Aktywuje wyjście audio (VGA/HDMI) dla widoku w trybie live.
Wyświetlanie paska stanu	Aktywacja/dezaktywacja paska stanu
Wyświetlanie wyniku na	Przydzielanie monitora do wyprowadzania zdarzeń
Obraz pełnoekranowy monitorowania	Czas w sekundach, przez który wyświetlane jest zdarzenie na przypisanym monitorze.

czasu wyświetlania
Post Event Display Time	Czas w sekundach, określa czas trwania okna pop-up na imprezę

Ustawianie wyjścia kamery

W widoku na żywo można ustawić jednocześnie maksymalnie 4 kamery.

1.Kliknij zakładkę Widok.

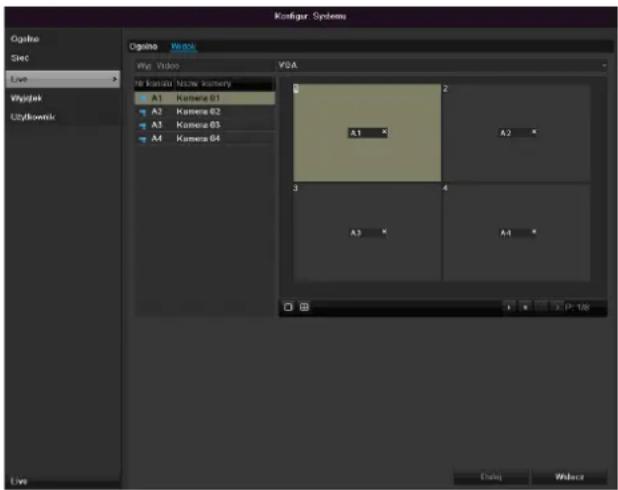

Komfiger Systems Ogólna Siec Live Wytjeln Użytkownik Ogólna Viktor View Videos VBA Hi konsyty Nazny komszy A1 Kamera 01 A2 Kamera 02 A3 Kamera 03 A4 Kamera 04 A1 A2 A3 A4 3 4 5 (P - 18) Endo Windsor

2.Wybierz tryb wyświetlania.

• 1 × 1
• 2×2

• 1 × 5

• Klawiszami nawigacyjnymi przydziel pożądany sygnał kamery do każdej części ekranu.

- Ustawienie X oznacza, że oznaczona tak kamera nie będzie wyświetlana.

4.Kliknij Zastosuj, aby potwierdzić ustawienia.

Odtwarzanie w widoku na żywo

Ogólne

Odtwarzanie może być uruchamiane na różne sposoby.

• Przez wyszukiwanie zdarzeń w menu głównym.
• Z wyświetlania na żywo.
• Z wyszukiwania protokołu w menu Konserwacja.

i

Wskazówka

Klawisze „Poprzedni/Następny Plik/Dzień/Zdarzenie“ w różnych trybach odtwarzania mają następujące funkcje. Normalne odtwarzanie Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzedni/następny dzień.

Wyszukiwanie zdarzeń Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzednie/następne zdarzenie. Eksport danych Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzedni/następny plik.

i

Wskazówka

Możliwe jest jednoczesne odtwarzanie maks. 4 kanałów kamer.

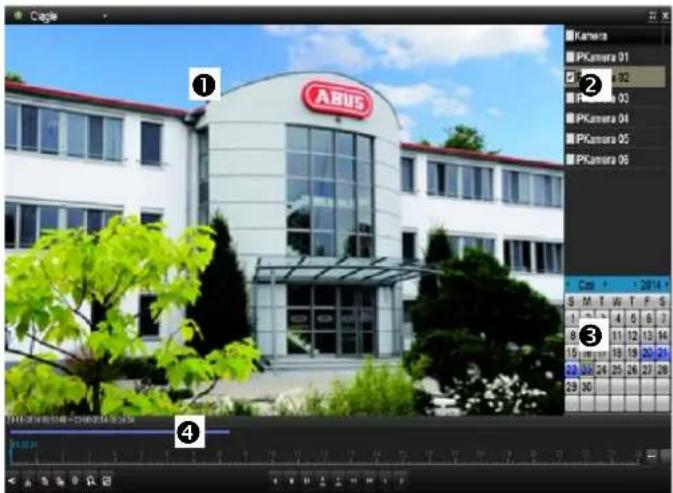

Ekran odtwarzania

Odtwarzaniem steruje pole kontrolne.

① ② ③ ④

Nr	Zakres
1	Bieżące odtwarzanie z datą i czasem
2	Wybór kamery do odtwarzania
3	Kalendarz z typem zapisu
4	Pole kontrolne z osią czasu (patrz prawa strona)

Sterowanie za pomocą pola kontrolnego

Pole kontrolne (4) służy do sterowania bieżącym odtwarzaniem. Symbole mają następujące znaczenie.

13-03-2014 19:47:13 -- 22-04-2014 07:43:25 (1)

Nr	Znaczenie symbolu
1	Oś czasu:Należy kliknąć myszą oś czasu, aby kontynuować odtwarzanie w innym miejscu.Należy kliknąć „Suwak“, i przeciągnąć go do pożądanego czasu, aby uruchomić odtwarzanie od tego momentu.
2	Włączanie/Wyłączanie audio
3	Uruchomienie/Zatrzymanie eksportu klipu wideo.Przy opuszczaniu odtwarzania klip zostanie wyświetlony w oknie dialogowym eksportu.
4	Dodawanie znacznika (patrz: typ odtwarzania „Znacznik“)
5	Dodawanie znacznika definiowanego przez użytkownika (patrz: typ odtwarzania „Znacznik“)
6	Zarządzanie znacznikiem
7	Zoom cyfrowy
8	Wyszukiwanie Smart:Poprzez ustawienie okna wyszukiwania dane dotyczące ruchu z zapisów w wybranym obszarze wglądu zostaną wyświetlone na pasku czasu.Uwaga:Wyszukiwanie Smart jest możliwe jedynie przy odtwarzaniu zapisu z tylko jednej kamery.
9	Odtwarzanie wsteczne
10	Zatrzymanie odtwarzania
11	Rozpoczęcie/Przerwa w odtwarzaniu
12	Cofnięcie o 30 sekund
13	Przeskok o 30 sekund naprzód
14	Powolne przewijanie naprzód (16x → 1x)
15	Szybkie przewijanie naprzód (1x → 16x)
16	Poprzedni dzień
17	Kolejny dzień
18	Zmniejszanie wycięcia paska czasu
19	Zwiększanie wycięcia paska czasu

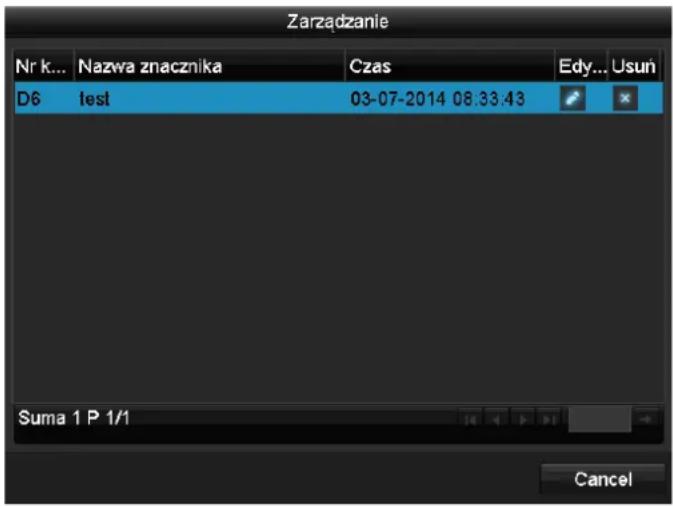

Kliknij, Zarządzanie znacznikami' (6).

Zarzadzanie Nr k... Nazwa znacznika Czas Edy... Usun D6 test 03-07-2014 08:33:43 Suma 1 P 1/1 Cancel

- Aby zmienić opis znacznika, kliknij symbol Edycji.
Aby go usunąć, kliknij symbol Kasowania.

Wybór typu odtwarzania

Poprzez wybór typu odtwarzania (5) można przedstawić oraz przefiltrować różne rodzaje zapisów i zdarzeń w widoku odtwarzania.

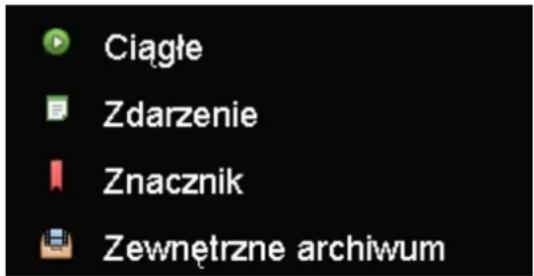

Ciągłe Zdarzenie Znacznik Zewnętrzne archiwum

Dostępne są następujące menu:

Typ	Opis
Czas trwania	Odtwarzanie zapisanych danych wideo.
Zdarzenie	Wyszukiwanie i odtwarzanie danych wideo, które zostały zapisane za pomocą rozpoznawania ruchu oraz wejścia alarmowego.
Znacznik	Wyszukiwanie i odtwarzanie danych wideo, które zostały oznaczone znacznikiem.
Plik zewnętrzny	Wyszukiwanie i odtwarzanie danych wideo, które zostały znalezione na podłączonym zewnętrznym nośniku danych (USB).

Menu urządzenia

Przegład menu

Poniższy przegląd menu obejmuje najważniejsze menu, za pomocą których odbywa się regulacja urządzenia i sterowanie nim.

Ponadto z prawej strony znajdują się ważne informacje dotyczące urządzenia.

• Aby otworzyć wybrane menu, należy je kliknąć.
• Aby zamknąć przegląd menu, należy wybrać opcję Koniec.

Menu ABUS Ogoline Kameras HDD Ustawienia DVR Model TVVR36000 Wersja firmware V2.3.6, A Build 140618 Sieć In/Out 27Mbps / 30Mbps Odtwarzanie IP Address 192.168.0.183 MAC Address 8c:e7:48:5c:75:bc DHCP Yes Zarządzanie LAN #1 Port HTTP 80 DVR 8000 RTSP 554 Wyjście

Opis menu

Menu	Opis	Str.
Ustawienia	Przekierowuje do menu Konfiguracja, Kamera, Zapis, HDD, Odtwarzanie.	365
Odtwarzanie	Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w związku ze zdarzeniami, takimi jak rozpoznawane ruchu oraz lub znacznikami ustawionymi na odtwarzanym zapisie.	384
Eksport wideo	Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w związku ze zdarzeniami, takimi jak alarmy lub wykrycie ruchu oraz zdarzenia alarmowe i znaczniki ustawione na odtwarzanym zapisie.	385
Konserwacja	Informacje o systemie, przeszukiwanie protokołu, importowanie/eksportowanie konfiguracji, konserwacja urządzenia, np. uaktualnianie oprogramowania firmware, ładowanie ustawień fabrycznych, wyświetlanie obciążenia sieci.	387

Ustawienia

Ustawienia Konfigur. Systemu Kamera Konfigur. nagrywania HDD Ręczne Zarządzanie Wstecz

Opis menu

Menu	Opis	Str.
Konfiguracja	Zarządzanie wszystkimi ustawieniami urządzenia (Ogólne, Sieć, Widok na żywo, Ostrzeżenie, Użytkownik).	366
Kamera	Menu do ustawiania parametrów kamery (konfiguracja OSD, tryb obrazu, wykrycie ruchu, strefa prywatna, monitorowanie sabotażu, utrata obrazu wideo).	374
Zapis	Menu do ustawiania parametrów zapisu (harmonogram, rozdzielczość kamery, urlop itd.)	378
Zarządzanie HDD	Inicjalizacja i zarządzanie wbudowanym dyskiem twardym (przypisywanie funkcji odczytu/zapisu, kamer, zarządzanie dyskiem sieciowym itd.).	381
Zapis paniki	Menu do ustawiania ręcznych zapisów.	383

Konfiguracja

Configur Systemu Digieme Siec Alarm Live Wyjatk Użytkownik Jocyk Rozaniewicz Śniela Format dety Data sys. Class systemu Predatorie systemy Wyjatk Investor Wyjatk herski Enable Light Casej WriteHZ

Wskazówka

Menu Konfiguracja zarządza wszystkimi ustawieniami urządzenia.

Ostrzeżenie

Upewnij się, czy data i czas zostały prawidłowo ustawione.

UWAGA!

Późniejsza zmiana może doprowadzić do utraty danych.

Pamiętaj o zabezpieczeniu tych danych przed inicjalizacją dysku.

Przegład

Menu	Ustawienie	Strona
Ogólne informacje	Język, wideo, czas, data,mysz, hasło, czas letni, inneustawienia	366
Sieć	Wymagane ustawienia sieci(ręczne IP, DHCP, PPPOE,DDNS itd.) oraz przegląd stanu sieci	368
Alarm	Ustawienia dla WE/WYalarmów kamer sieciowych	369
Widok nażywo	Ustawienia wyświetlacza,przypisanie wyjścia zdarzeń	371

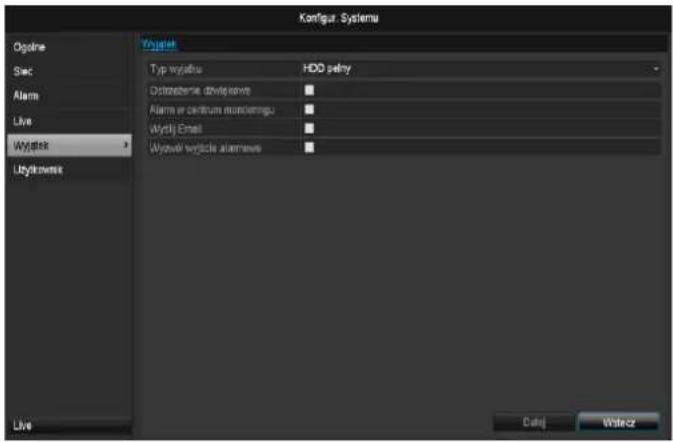

Wyjątki	Reakcja urządzenia w sytuacji wyjątkowej (zapełnieniedysku, rozłączenie sieci itd.)	372

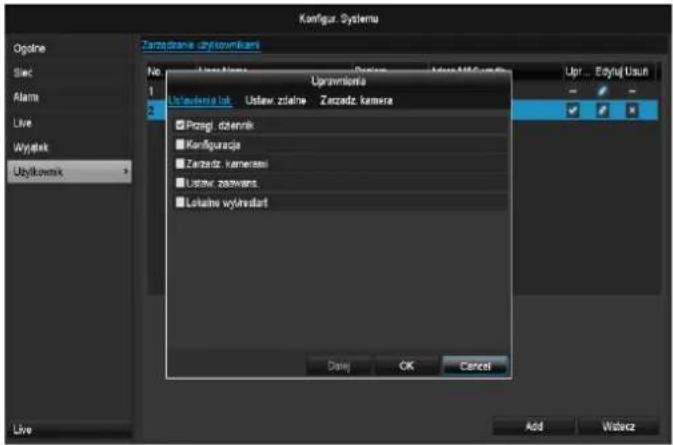

Użytkownicy	Dodawanie, modyfikowanieużytkowników, przydzielanieuprawnień dostępu	372

Wskazówka

Przestrzegaj wskazówek zawartych w poszczególnych rozdziałach.

Ustawienia ogólne

Kofigur: Systemu Ogólne Slez Alarms Live Wygółek Libytokówk Ogólne Czas leśni Wiecej ustawień Jazyn Rozobrator Śniła Format doby Data eye. Czas systemu Przybrotki myszy Wiecz kriwator Wiecz hostin Enable Light Polski 1200 720/60HZ iGMT+01.90/Amsterdam, Berlin, Rome, Paris DD-MM-YYYY 23-06-2014 13:06:32 Datej Wite+02

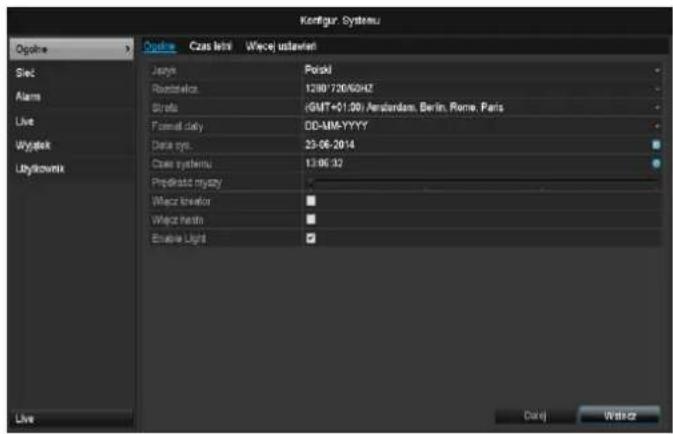

ZAKŁADKA Ogólne	Ustawienie
Język	Język OSD
Rozdzielczość	Rozdzielczość monitora
Strefa czasowa	GMT (Greenwich Mean Time)
Format daty	MM-DD-RRRR, DD-MM-RRRR, RRRR-MM-DD
Czas systemowy	Data, czas
Prędkość wskaźnika myszy	Belka przesuwna, lewa strona mała, prawa strona duża prędkość
Uaktywnij auto-ryzację ID	Pole wyboru nieaktywneNa nagrywarce nie ma potrzeby wprowadzania hasła. Jednak przy dostępie z sieci wprowadzenie hasła jest wymagane.Pole wyboru aktywnePrzed przystąpieniem do obsługi menu trzeba wprowadzić hasło.
Aktywacja paska stanu LED	Pole wyboru nieaktywne:Wskazanie stanu LED jest nieaktywne.Aktywne pole wyboru:Gdy nagrywarka jest włączona, wskazanie stanu LED świeci się na niebiesko.
ZakładkaUstawieniaDST	Ustawienie
Automatyczne dostosowanieDST	Gdy to pole wyboru jest uaktywnione, urządzenie automatycznie przełącza się na czas letni.
Uaktywnij DST	Gdy to pole wyboru jest aktywne, można wybrać dokładnie datę początkową i końcową.
Od, do	Data początku, końca czasu letniego
DST Bias	Daylight Saving Time Bias: korekta czasu letniego względem czasu wzorcowego
Inne ustawie-nia	Ustawienie
Nazwa	Jednoznaczna specyfikacja urządzenia
Nr	Do jednoznacznej identyfikacji przy użyciu pilota
Aut. Wylogo-wanie	Nigdy / 1 ... 30 minut – reguluje czas wyświetlania menu do momentu wygaszenia
Menu trybu wyprowadzania	Umożliwia regulację ostrości obrazu.
Wskazówka dot. zdarzenia	Aktywne pole wyboru:Alarmowanie akustyczne w przypadku zdarzeń, takich jak rozpoznanie ruchu, pełny Hdd, itp.

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Konfiguracja sieci

Ogólne

Prawidłowe ustawienia sieciowe są niezbędne jeżeli:

• używasz kamer sieciowych, tzw. kamer IP lub
• chcesz sterować urządzeniem i monitorowaniem z przeglądarki internetowej.

Wskazówka

Przed skonfigurowaniem urządzenia przeczytaj poniższe ogólne wskazówki.

Sieć to co najmniej dwa połączone ze sobą urządzenia sieciowe.

Rodzaje transmisji:

• sieci kablowe (np. kabel CAT5),
• sieci radiowe (WLAN) oraz
• inne rodzaje transmisji (Powerline).

Wszystkie systemy mają wspólne zasadnicze cechy a także specyficzne różnice.

Pojęcia

Poniżej przedstawiamy przegląd pojęć, istotnych dla wykorzystania urządzenia w sieciach.

Parametry	Ustawienie
Adres IP	Adres IP to jednoznaczny adres sieciowy urządzenia sieciowego.Adres ten musi być unikalny w danej sie-ci. Niektóre zakresy adresów IP są zare-zerwowane dla sieci publicznych, np. dla Internetu.
Zakres adresów prywatnych	Np. 10.0.0.0 - 10.255.255.255,Maska podsieci 255.0.0.0172.16.0.0 - 172.31.255.255Maska podsieci 255.255.0.0192.168.0.0 - 192.168.255.255Maska podsieci 255.255.255.0
Maska pod-sieci	Maska bitowa, wykorzystywana do pode-jmowania decyzji i przyporządkowań w rutingu.W sieciach wewnętrznych domyślnie 255.255.255.0
Brama	Urządzenie sieciowe umożliwiające dostęp do Internetu wszystkim pozostałym urządzeniom sieciowym.Np. komputerowi, do którego podłączony jest modem DSL albo najczęściej rutero-wi lub punktowi dostępowemu w sieci.

Parametry	Ustawienie
Serwernazw	Określany też jako DNS (Domain Name Server), serwer ten odpowiada za jednoznaczne przypisanie adresu IP do adresu WWW lub URL (np. www.google.de).Gdy w przeglądarce wpiszemy nazwę domeny, serwer DNS wyszukuje odpowiedni adres IP serwera i przekazuje zapytanie na ten adres.W tym miejscu można wpisać IP serwera DNS dostawcy usług internetowych.Często wystarczy wybrać adres IP bramy. Brama przekazuje zapytania samodzielnie do DNS dostawcy usług internetowych.
DHCP	Serwer DHCP automatycznie przydziela urządzeniu sieciowemu adres IP, maskę podsieci, bramę i serwer nazw.Serwery DHCP są dostępne w nowszych ruterach. Usługa DHCP musi by ustawiona lub uaktywniona, bliższe informacje na ten temat zawiera odpowiedni podręcznik.WskazówkaW razie wykorzystywania stałego adresu IP I serwera DHCP należy pamiętać, abystałe adresy IP były spoza zakresu adresów przydzielanych przez DHCP, ponieważ w przeciwnym razie mogą wystąpić problemy.
Port	Port stanowi interfejs, przez który odbywa się komunikacja między programami. Niektóre porty są przydzielone na stałe (23: Telnet, 21: FTP), inne można wybierać dowolnie. Porty są istotne w różnych aplikacjach, np. w razie dostępu do urządzenia z przeglądarki internetowej.
Adres MAC	Adres MAC (Media-Access-Control-Adress, także Ethernet-ID) to unikalny adres sprzętowy adaptera sieciowego. Służy on do jednoznacznej identyfikacji urządzenia w sieci komputerowej.

Budowa sieci

Urządzenie musi być połączone z siecią fizycznie kablem CAT5, patrz Złącza str. 345.

Wskazówka

Należy przestrzegać wskazówek producentów urządzeń sieciowych.

Można łączyć ze sobą wiele

przełączników/ruterów/punktów dostępowych. Zapory firewall i inne programy zabezpieczające mogą mieć negatywny wpływ na sieć.

Ostrzeżenie

W razie zastosowania rutera sieciowe urządzenia klienckie, a więc także nagrywarka, są „połączone“ z Internetem. Tak samo jest w odwrotnym kierunku.

Aby uniknąć niepożądanego dostępu z zewnątrz, należy koniecznie zastosować odpowiednie zabezpieczenia jak np. zapora firewall, zmiana hasel, zmiana portów)!

Konfiguracja sieci

Kofigur Systemu Ogohna Bod Alarm Live Wydtek Lzytkownik Typ NC DHCP Adres IPv4 Master spec IPv4 Bratis spec IPv4 Adres IPv6 Adres 2 IPv6 Bratis diserythne IPv6 MAC Address NTU Preferowany DNS Alternatyury DNS Internal NIC IPv4 Address 10M/100M/100M Self-adaptive 192.168.0 .783 255.298.254.0 192.168.0 .1 fdd:3sec7.48ff fe5c.75bc/54 2002 c373.36ae 0 Secf7-88ff fe5c.75bc/54 fe90:2605.11ff feel3c73 Bca7.48.5c.75 bc 1500 192.168.0.1 Internal NIC IPv4 Address 192.168.254.1 Case Widerat

ZAKŁADKA	Ustawienie
Ogólne informacje	Ustawienia sieci lokalnej oraz wybór trybu sieciowego.
PPPOE	PPPOE jest wykorzystywane dla łącz ADSL i przy wykorzystaniu modemu w Niemczech.Kliknij Zmień, aby wprowadzić dane dostępowe dostawcy usług internetowych (identyfikator, hasło).
DDNS	Serwer zarządzania dynamicznego systemu Domain-Name-System do uaktualniania nazw hostów oraz zapisów DNS
NTP	Network Time ProtocolSerwer do synchronizacji czasu
Email	Podaj ustawienia email, według których w razie alarmu wysyłany będzie email na określony adres.
UPnP	Universal Plug and PlayUstawienia umożliwiające komfortowe sterowanie urządzeniami sieciowymi w sieci IP.
Inne ustawienia	Skonfiguruj w tym miejscu adres IP komputera, na którym mają być wyprowadzane komunikaty w przypadku alarmu.

ZAKŁADKA Ogólne

Parametry	Ustawienie
Typ NIC	Ustaw tu prędkość transferu zainstalowanej karty sieciowej.Wskazówka! 10M/100M/1000M Self-adaptive
DHCP	Uaktywnij to pole wyboru, jeżeli w sieci adresy są przydzielane dynamicznie przez DHCP.DHCP aktywny: następne pola wejściowe są nieaktywne, ponieważ parametry są pobierane z DHCP.WskazówkaJeżeli adresy IP są przydzielane ręcznie, pamiętaj o wyłączeniu DHCP (brak haczyka w „polu wyboru”)
Adres IPv4	Adres urządzenia sieciowego przy przydzielaniu ręcznym
IPv4Maska pod-sieci	W typowym przypadku 255.255.255.0
Domyślnabrama IPv4	Adres bramy dostępu do Internetu
Adres IPv6 1	Lokalny adres (Link local) IPv6
Adres IPv6 2	Globalny adres (Global unicatst) IPv6
Brama domy-ślna IPv6	Adres IPv6 bramy dostępu do Internetu
Adres MAC	Adres sprzętowy zainstalowanej karty sieciowej
MTU (bajty)	Określa maksymalną wielkość pakietu dla protokołu.
Preferowany serwer DNS	Adres serwera Domain Name Server, z reguły adres IP bramy
AlternatywnyDNS	Adres IP alternatywnego serwera DNS

Wskazówka

Niektóre z tych ustawień są niedostępne w niektórych trybach.

PPPOE

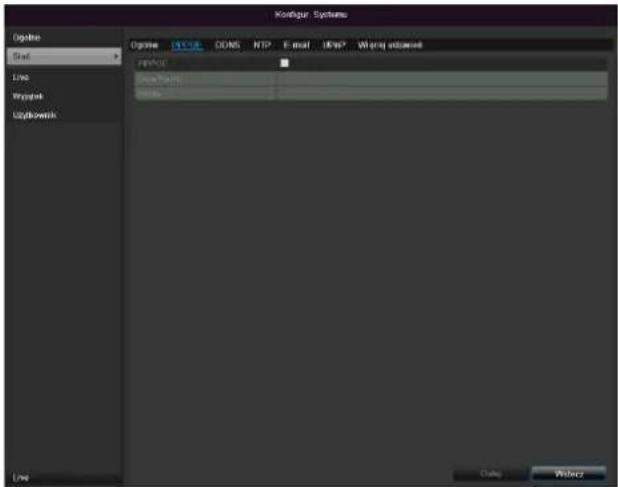

Korfigur Systems Options Grid Live Wppink Logitech Google GONS HTTP Email IBM Wi-Fi Wppink Live Google Wppink Data Password

1. Uaktywnij „pole wyboru” PPPOE a następnie wprowadź nazwę użytkownika (identyfikator dostępu do Internetu) oraz hasło i potwierdź hasło.

2. Potwierdź wprowadzone dane, klikając Zastosuj.

Ostrzeżenie

Używaj PPPOE w miarę możliwości tylko w razie dostępności rutera!

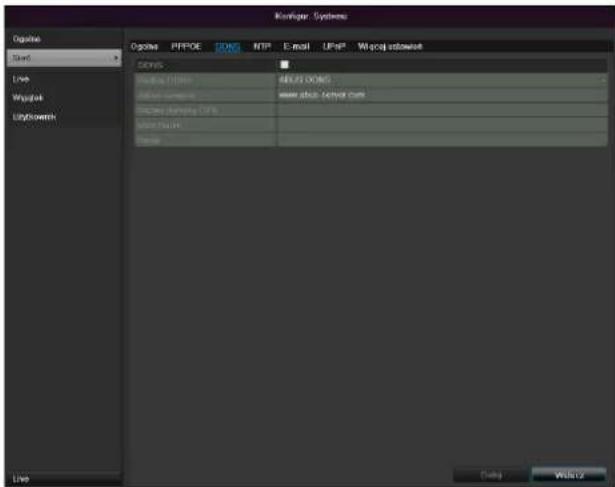

DDNS

1. Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze www.abus-server.com. Proszę przestrzegać wska- zówek podanych w odpowiedziach na często zada- wane pytania (FAQ) na tej stronie WWW.

2.Uaktywnij pole wyboru ,Uaktywnij DDS' a następnie wybierz typ DDNS „DynDNS“ i wpisz w polu „Adres serwera“ adres IP www.abus-server.com.

1. Potwierdź wprowadzone dane, klikając Zastosuj. Adres IP twojego połączenia z Internetem będzie teraz uaktualniany na serwerze co minutę.

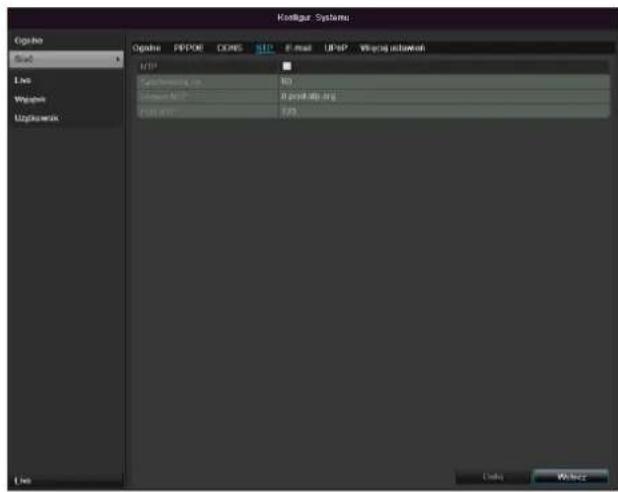

NTP

Kofigur Systemu File Sapiere File Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiere Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiore Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiire Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path Sapiure Path

i

Wskazówka

Nagrywarka może synchronizować czas z zewnętrznym serwerem. W Internecie dostępne jest wiele adresów takich serwerów.

1. Uaktywnij „pole wyboru” NTP i podaj, po jakim czasie synchronizacja ma być powtórzona. Wprowadź adres IP serwera NTP oraz port NTP.
2. Potwierdź wprowadzone dane, klikając Zastosuj.

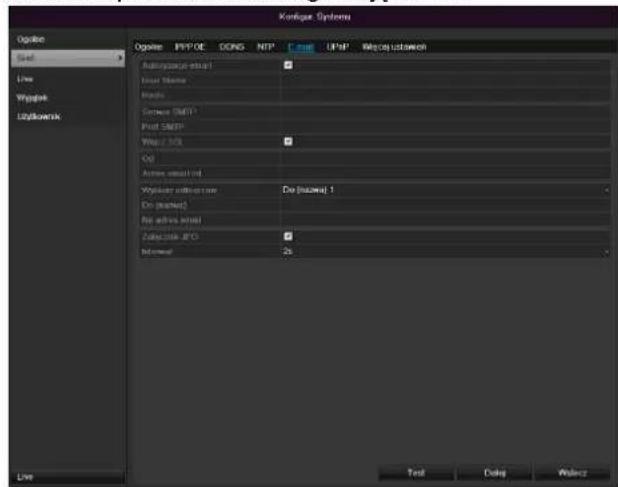

Email

W razie alarmu urządzenie może wysyłać powiadomienie emailem. Wprowadź tu konfigurację email.

Konjogar Systems Organic Text Line Wynproj Udanskiew Organic FVYOE DCNG NTP USB UFP Wycnostadow Autoappage static Noise Name Radio Gewone (MINT) Prust SMT Wise2/3/4 OJ Active sensor Wynproj software On (anned) Top active system Zacalcina AFC Internal Do (anned) 1 25 Test Cancel Balance

Parametry	Ustawienie
Uaktywnij auto-ryzację serwera	Uaktywnij pole wyboru, jeżeli logo-wanie odbywa się na serwerze dostawcy usług internetowych.
Nazwa użytkownika	Konto email na serwerze dostawcy usług internetowych
Hasło	Hasło zabezpieczające konto email
Serwer SMTP	Adres serwera SMTP dostawcy usług internetowych

Port SMTP	Wpisz port SMTP (domyślnie: 25)
Uaktywnij SSL	Uaktywnij ,pole wyboru', aby włączyć szyfrowanie wiadomości email
Nadawca	Nazwa nadawcy
Nadawca Adres	Adres email związany z kontem email
Wybierz odbiorcę	Wybierz trzech adresatów, którzy mają otrzymywać powiadomienie
Adresat	Wpisz tu adres nazwę odbiorcy.
Adres email	Wpisz adres email odbiorcy.
Dołącz obraz	Uaktywnij ,pole wyboru', jeżeli oprócz wiadomości e-mail ma ją być wysyłane zapisy z kamery jako pliki fotograficzne.
Interwał	Należy wybrać czas wyzwalania pomiędzy 2 a 5 sekund. Obrazy zostaną wysłane dopiero wówczas, gdy w zdefiniowanym czasie wykryty zostanie ruch.

1. Wprowadź parametry powiadomienia email.
2. Następnie kliknij Test, aby wysłać testowego emaila.
3. Jeżeli wprowadzone dane są prawidłowe i otrzymałeś email potwierdzający, naciśnij przycisk Zastosuj.

i

Wskazówka

Urządzenie wyśle wiadomość email do skonfigurowanego odbiorcy.

Jeżeli ten email nie dojdzie do odbiorcy, sprawdź ustawienia i skoryguj je.

Ewentualnie sprawdź ustawienia junk mail swojego klienta pocztowego.

i

Wskazówka

Dane dostępu i ustawienia dla wysyłki SMTP można uzyskać od swojego dostawcy poczty elektronicznej. Dostawcy poczty elektronicznej oferują częściowo jeszcze tylko szyfrowanie SSL do wysyłki e-maili. Ta nagrywarka została przetestowana pod względem kompatybilności SSL z następującymi dostawcami: GMX, Web.de, GMail.

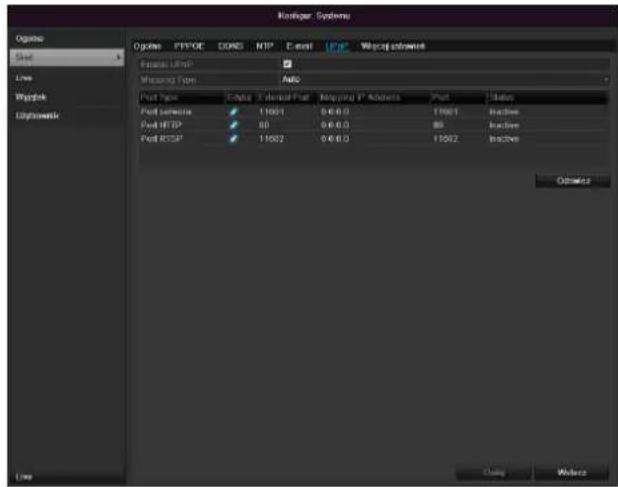

UPnP

Konfizer Systems Organic Level Line Wirepak Lockwidth Conklog Systems Organic FFYOE DONG FTP E-mail FTP Wirepak subnetwork Wirepak LinkP Wirepak Type: Auto Port Type: External Port Mapping IP Address Port Status Port Sequence: 11001 0.0.0.0 11001 Inactive Port FTP: 80 0.0.0.0 80 Inactive Port RTSP: 11002 0.0.0.0 11002 Inactive Other... OK Cancel Help

Parametry	Ustawienie
Aktywacja UPnP	Zaznaczenie tego pola wyboru powoduje aktywację widoczności w sieci IP. Przy aktywowanej funkcji w routerze wprowadzone zostanie automatycznie przekierowanie portu dla wszystkich portów sieci (jeśli port UPnP jest aktywny w routerze).Przy aktywowanym porcie UPnP porty sieciowe skonfigurowane przez UPnP (jeśli ABUS DDNS jest aktywny) zostaną przeniesione na serwer ABUS.
Typ mapowania	W przypadku ustawienia „Ręcznie“ porty sieciowe zostaną ręcznie zdefiniowane za pomocą przycisku gra-ficznego „Edycja”.W przypadku ustawienia „Auto” nagrywarka sprawdza, czy są dostępne wolne porty sieciowe w ru-terze oraz ustala numery portów według przypadkowego wzorca.

Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając wstecz.

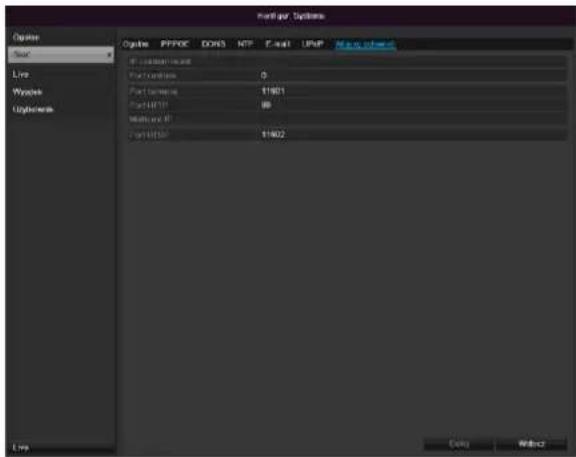

Inne ustawienia

Parametry	Ustawienie
Alarm Host IP	Adres sieciowy stacji CMS
Alarm Host Port	Port stacji CMS
Port serwera	Port do komunikacji danych (domyślnie: 8000)
Port HTTP	Port serwera WWW (domyślnie: 80)
Adres Multicast IP	W celu ograniczenia transferu danych można wprowadzi także Multicast IP. Adres IP musi być zgodny z adresem ustawionym w oprogramowaniu do monitoringu wideo.
Port usługi RTSP	Wpisz port RTSP (domyślnie 554)

Wskazówka

Port serwera 8000 oraz port HTTP 80 to domyślne porty zdalnych klientów lub zdalnego dostępu z przeglądarki WWW.

Alarm

Wskazówka

Ten punkt menu jest dostępny jedynie wówczas, gdy podłączona jest kompatybilna kamera z wejściem i wyjściem alarmów, np. TVIP11560.

Stan alarmu

Tu widać listę wszystkich wejść i wyjść alarmowych kamer sieciowych oraz ich aktualne stany.

Wejście alarmowe

- Dalej należy potwierdzić ustawienia, klikając Zastosuj, i wyjść z menu, klikając Wstecz.

Ustawienia

ZAKŁADKA Wyzwalanie kanału

Uaktywniając odpowiednie pole wyboru, należy ustalić, który kanał kamery ma być wyzwalany w razie alarmu.

ZAKŁADKA Uaktywnianie harmonogramu

- Należy wybrać reakcję na alarm, klikając symbol „Ustawienie“ przy „Reakcji“.

Parametry Ustawienie

Wejście alarmowe	Należy wybrać wejście alarmowe, aby wybrać ustawienia. Wejście alarmowe można wybrać na podstawie danych adresów sieciowych.
Nazwa alarmu	Należy wpisać jednoznaczny opis, np. wyłącznik drzwiowy hala magazynowa
Typ	N.O.: obwód normalnie rozwarty.N.C.: obwód normalnie zwarty.

• Następnie należy aktywować wejście alarmowe, ustawiając pole wyboru „Ustawienia”.
• Należy ustalić reakcję nagrywarki w razie alarmu w pozycji „Reakcja”.

• Należy nacisnąć przycisk Kopiuj, aby przenieść te ustawienia na inne kamery.

• Dalej należy ustalić, w jakim czasie wybrane na ZAKŁADCE „Reakcja“ sposoby reakcji mają być uaktywniane w razie alarmu.

• Należy nacisnąć przycisk „Kopiuj“, aby przenieść te ustawienia na inne dni tygodnia lub na cały tydzień.

Czynność połączenia

Należy wybrać ZAKŁADKĘ Czynność połączenia.

Tu można skonfigurować działanie nagrywarki w razie alarmu, klikając odpowiednie pole wyboru.

Ustawienia Wyzwól kanał Czas uzbrojenia Akcja powłączania ■ Pop-up Image on Monitor ■ Ostrzeżenie dźwiękowe ■ Alarm w centrum monitoringu ■ Wyslij Email ■ Wyzwól wyjście alarmowe Datej OK Cancel

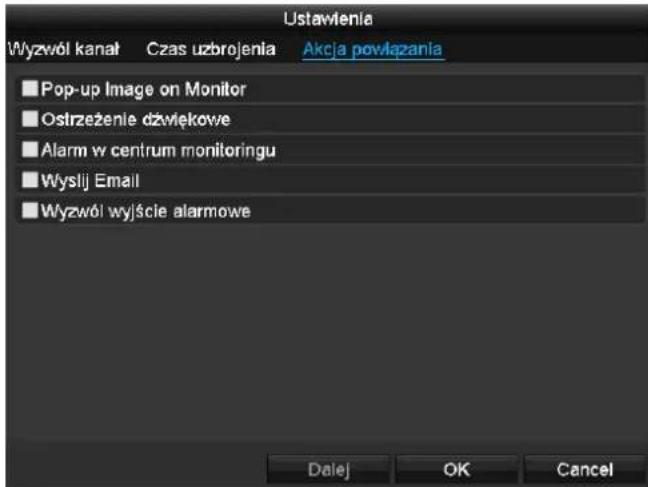

Parametry	Powiadomienia
Pełen ekran – wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powt-arzalny sygnał dźwiękowy
Powiadomienie CMS	CMS generuje akustyczny sygnał ostrzegawczy.
Wysłanie e-maila	Wysyłany jest e-mail na po-dany adres. Patrz str. 29
Wyzwalanie wyjścia alarmowego	W przypadku alarmu wyzwalane jest wyjście alarmowe.

- Należy potwierdzić ustawienia, klikając Zastosuj, i wyjść z menu, klikając OK.

Wyjście alarmowe

Wskazówka Ten punkt menu jest dostępny jedynie wówczas, gdy podłączona jest kompatybilna kamera z wyjściem alarmów, np. TVIP11560.

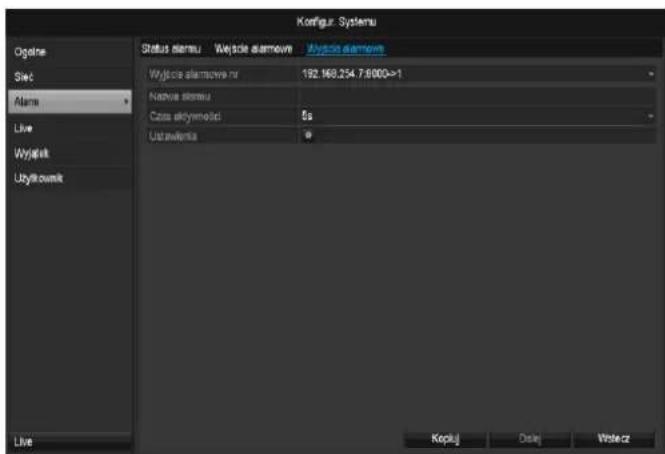

Komfigur. Systemu Ogólne Slet Alarm Live Wyjciek Uzytkownik Status alarmu Węjskie alarmowe Wyjcie alarmu Wyjcie alarmowe nr 192.160.254.7:800>1 Natuwa alarmu Casa aktywności 5s Uzstawania Live Kopluj Date Watecz

- Należy wybrać reakcję na alarm, klikając symbol „Ustawienie“ przy „Reakcji“.

Parametry	Ustawienie
Wyjście alarmowe	Należy wybrać wyjście alarmowe, aby wybrać ustawienia. Wyjście alarmowe można wybrać na podstawie danych adresów sieciowych.
Nazwa alarmu	Należy wpisać jednoznaczny opis, np. wyłącznik drzwiowy hala magazynowa
Czas wyświetlania	W tym miejscu należy wybrać czas przełączenia wyjścia alarmowego.

• Następnie należy aktywować wyjście alarmowe, ustawiając pole wyboru „Ustawienia”.
• Należy ustalić reakcję nagrywarki w razie alarmu w pozycji „Reakcja”.
• Należy nacisnąć przycisk Kopiuj, aby przenieść te ustawienia na inne kamery.
• Dalej należy potwierdzić ustawienia, klikając Zastosuj, i wyjść z menu, klikając Wstecz.

Ustawienia

Uaktywnianie harmonogramu

Ustawienia Wyzwól kanal Czas uzbrojenia Akcja powiązania Tydz. Pon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiuj Dalej OK Cancel

- Należy zdefiniować, w jakim czasie wyjście alarmu powinno zostać aktywowane.

Ostrzeżenie

Kontigur. Systemu Ogólne Sod Alarm Live Wyśtek Lyticnictik Wyśtek Typ wyjśtu: HDD setry Ostrzeżenie dwijsowe Alarm w celentru wczemingu Wyśty Email Wyśwai wyjście alarmowe Live Dataj Wistecz

Dla następujących typów błędów można zainicjować ostrzeżenie:

• HDD pelny
• Bład HDD
• Rozłączona sieć
• Konflikt IP
• Nielegalne zalogowanie
• Bład zapisu

Parametry	Powiadomienia
Ostrzeżenie audio	Urządzenie emituje powt-arzalny sygnał dźwiękowy
Powiadomienie CMS	Następuje wysyłka powi-adomienia do logu zdarzenia oprogramowania CMS.
Wysłanie e-maila	Wysyłany jest e-mail na po-dany adres.
Wyzwalanie wyjścia alarmowego	W przypadku błędu wyzwol-one zostanie wyjście alar-mowe.

Użytkownicy

Zanotuj hasło administratora.

Fabryczne ustawienie

„1 2 3 4 5“.

W sekcji Zarządzanie użytkownikami można dodawać nowych użytkowników, kasować istniejących lub zmieniać ustawienia.

1. Aby dodać nowego użytkownika, wybierz Dodaj.

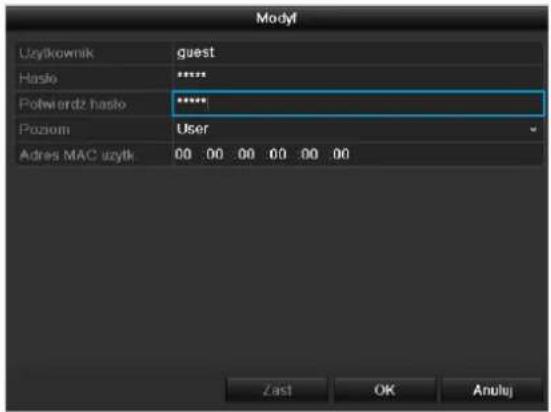

Modyf Uzykownik guest Hasło ***** Potwierdz hasło ***** Poziom User Adres MAC użytk 00 00 00 00 00 00 Zast OK Anuluj

Parametry	Ustawienie
Nazwa użytkownika	Jednoznaczny identyfikator
Hasło	Kod dostępu do urządzenia, do zarządzania urządzeniemWskazówka: regularnie zmieniaj hasła, używaj kombinacji liter i cyfr itd., zapisuj hasła w bezpiecznym miejscu.
Potwierdzenie	Dla bezpieczeństwa wprowadź jeszcze raz kod dostępu.
Poziom	WAŻNEDla poziomuUżytkownikmożna usta- wić więcej uprawnień niż dla poziomuGość.
MAC użytkownika	Adres MAC adaptera sieciowego wy- korzystywanego przez użytkownika komputera PCWskazówkaOgranicza to dostęp do komputera PC, którego adres MAC został tu wpro- wadzony!

1. Wprowadź nazwę i hasło, i potwierdź wprowadzone hasło w polu poniżej.
2. Wybierz poziom i wprowadź adres MAC.
3. Potwierdź ustawienia, klikając OK.

Ostrzeżenie

Przestrzegaj poniższych wskazówek przydzielania uprawnień dostępu.

Ustawianie uprawnień

Uprawnieniami dostępu można sterować, klikając symbol „Uprawnienie”. Można zmieniać tylko dane dostępowe użytkowników dodanych ręcznie.

Konfigur. Systemu Ogólne Siec Alarm Live Wytek Uzytkownik Zarodzane uzytkownikami Upr... Edytku Usut 1 2 Uzȩcień lat Ustaw zȩcień Zeradz kameu Przogi dzerink Konfiguracja Zeradz kameu Ustaw zȩcień Lokatni wykredart Datej OK Cancel Add Watercz

i

Wskazówka

Użytkownik może wprowadzać ustawienia lub zmieniać parametry lokalnie, tzn. na urządzeniu.

Użytkownik może/ma prawo dostępu do urządzenia przez połączenie sieciowe.

Na ZAKŁADCE Kamera ustawia się uprawnienie dostępu do poszczególnych kamer (z sieci lub lokalnie).

Parametry	Ustawienie
Konfiguracja lokalna	Wyszukiwanie lokalnego protokołuUstawienia lokalnych parametrówZarządzanie lokalną kamerąRozszerzone ustawieniaLokalne wyłączanie / restart
Konfiguracja zdalna	Uprawnienia dot. kamery:Wyszukiwanie zdalne protokołuZdalne ustawienia parametrówZdalne zarządzanie kamerąZdalne sterowanie wyprowadzaniem obrazuAudio dwukierunkoweZdalne sterowanie alarmemRozszerzone ustawieniaZdalny restart
Konfiguracja kamery	Uprawnienia dot. kamery:Widok zdalny na żywo (Remote Live)Lokalne sterowanie ręczneZdalne sterowanie ręczneOdtwarzanie lokalneOdtwarzanie zdalne (Remote)Lokalny eksport wideo

Ostrzeżenie

Zmień ogólne ustawienia użytkownika (nazwa, hasło, poziom uprawnień, adres MAC), klikając symbol „Edytuj“ lub na ZAKŁADCE „Zmiana hasła”.

Kamera

Kamera

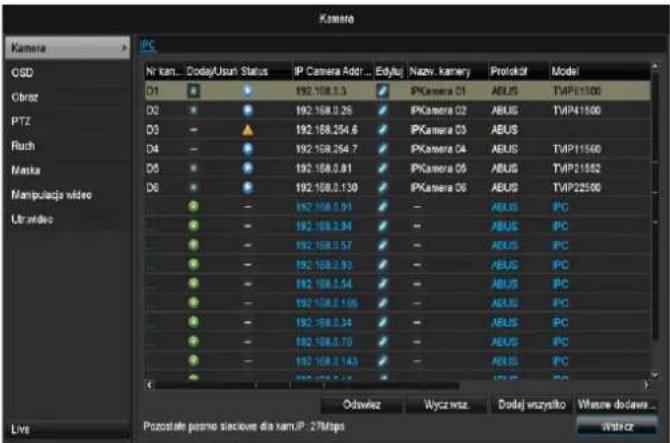

Kamera PC Nir kan... Dodaj/Usun Status IP Camera Addir... Edytj. Nazev. kamery Protokst Model D1 192.168.0.3 PKamera D1 ABUS TMP11500 D2 192.168.0.26 PKamera D2 ABUS TMP41500 D3 192.168.254.6 PKamera D3 ABUS D4 192.168.254.7 PKamera D4 ABUS TMP11500 D5 192.168.0.81 PKamera D5 ABUS TMP21552 D6 192.168.1.30 PKamera D6 ABUS TMP22500 - 192.168.0.91 - ABUS PC - 192.168.0.94 - ABUS PC - 192.168.0.57 - ABUS PC - 192.168.0.93 - ABUS PC - 192.168.0.54 - ABUS PC - 192.168.0.165 - ABUS PC - 192.168.0.34 - ABUS PC - 192.168.0.79 - ABUS PC - 192.168.0.143 - ABUS PC ( Odavlez Wycz wizs. Dodaj wszystko Wasze doava... Live Pozostate posmo sieciowe dla kamJP: 27Mbps Wt#Cr

W pozycji „Kamera” należy wybrać kanał kamery. Należy kliknąć Aktualizuj, aby wyświetlić kamery dostępne w danej sieci.

Następnie należy kliknąć Usuń wszystkie, aby usunąć wcześniej dodane kamery.

Należy kliknąć Dodaj wszystkie w celu dodania wszystkich wyświetlonych kamer. Należy pamiętać, że można dodać maksymalnie 6 kamer.

Następnie należy wybrać opcję Definiowane przez użytkownika, aby ręcznie dodać kamery.

OSD

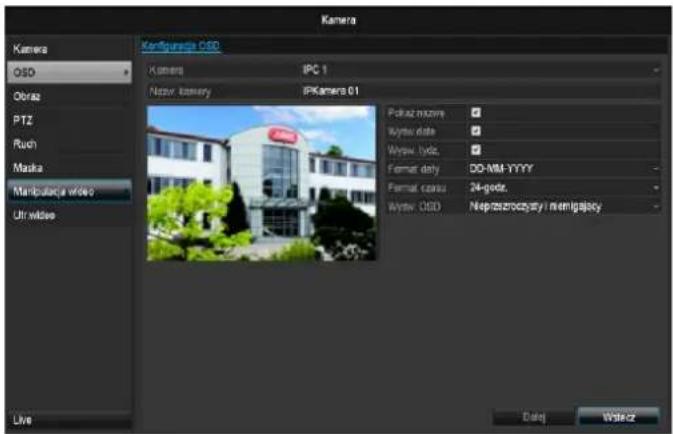

Kamera Kameras OSD Obraz PTZ Ruch Maska Manipulacja video Utr wides Kontiguracja OSD Kameras IPC 1 Nepuw kamera IPKamers 01 Pokaz mizory Wytku deta Wytku lysis Format daly DD-MM-YYYY Format czasu 24-godz. Wytku OSD Neproszczoczyty/i nemigajacy Live Date Write

W pozycji "Kamera" wybierz kanał kamery do edycji.

Kamera	Wybór kanału kamery do edycji
Nazwa	Ustalenie nazwy kamery
Wyświetl nazwę	Włączanie/wyłączanie wyświetlania nazwy kamery w widoku na żywo
Wyświetl datę	Włączanie/wyłączanie wyświetlania daty kamery w widoku na żywo

Wyświetl tydzień	Wyświetlanie widoku tygodnio-wego w trybie live
Format daty	Wybór rodzaju wyświetlania daty przy wyszukiwaniu do odtwarz-ania
Format czasu	Wybór rodzaju wyświetlania godziny przy wyszukiwaniu do odtwarzania
Tryb wyświetlania	Ustawienia dotyczące prezentacji nazwy kamery i daty

Obraz

Camera User view Camera GSD Obraz PTZ Rush Maska Manipulacja video Utr video Type Custom Jasmaoic 128 Kontrast 128 Narcytoise 128 Kolor 128 Live Datej Write-in

W pozycji "Kamera" wybierz kanał kamery do edycji. W pozycji "Tryb" dopasuj obraz z kamery za pomocą skonfigurowanych ustawień lub ustawień zdefiniowanych przez użytkownika do warunków oświetlenia.

Ruch

W pozycji "Kamera" wybierz kanał kamery do edycji.

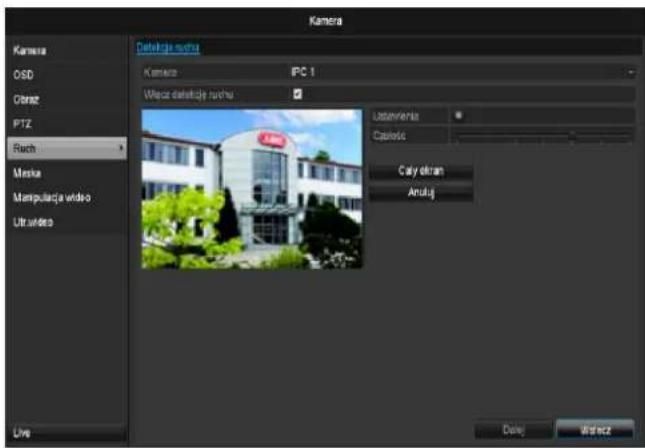

Kamera Delatrada uwa Kamera IPC 1 Wiesca delatrada uwa Latemnienia Capiosus Caly ostran Anuluj Lock Wrefreze

Zaznacz wykrywanie ruchu.

Dodatkowo należy aktywować wykrywanie ruchu w kamerach sieciowych. Szczegółowe informacje znajdują się w podręczniku użytkownika kamery sieciowej.

Reakcja

Wyzwalanie kanału

Po kliknięciu opcji „Reakcja“ ukazuje się ZAKŁADKA Wyzwalanie kanału (tylko dla wykrywania ruchu):

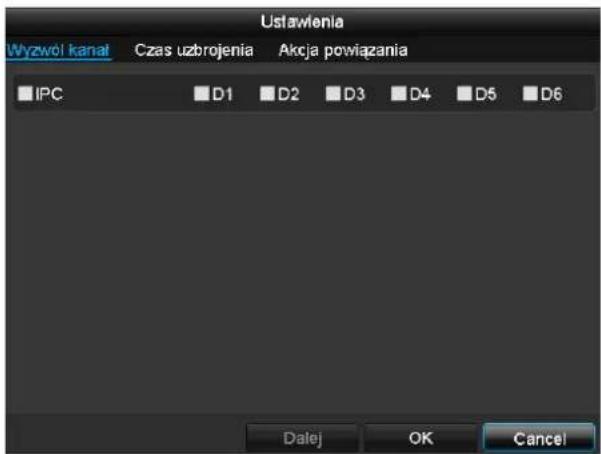

Ustawienia Wyzwól kanal Czas uzbrojenia Akcja powiązania IPC D1 D2 D3 D4 D5 D6 Datej OK Cancel

Wybierz jeden lub więcej kanałów kamer, które w razie alarmu mają wykonywać tę reakcję.

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

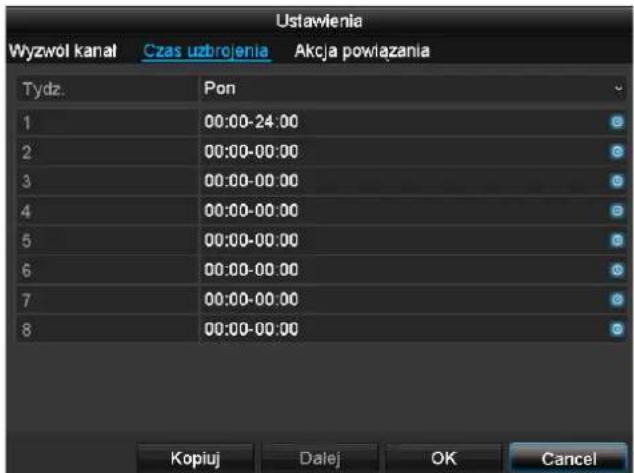

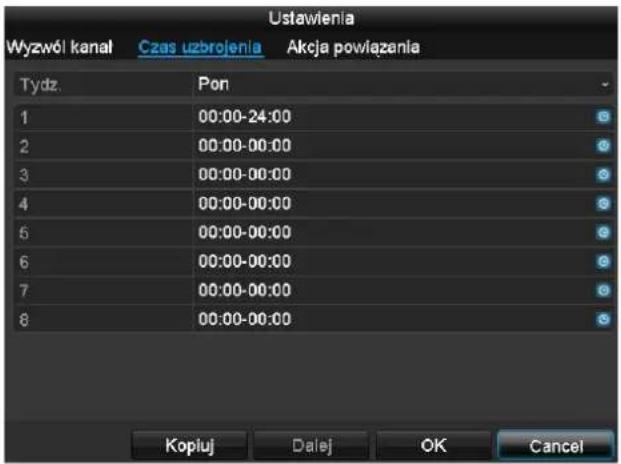

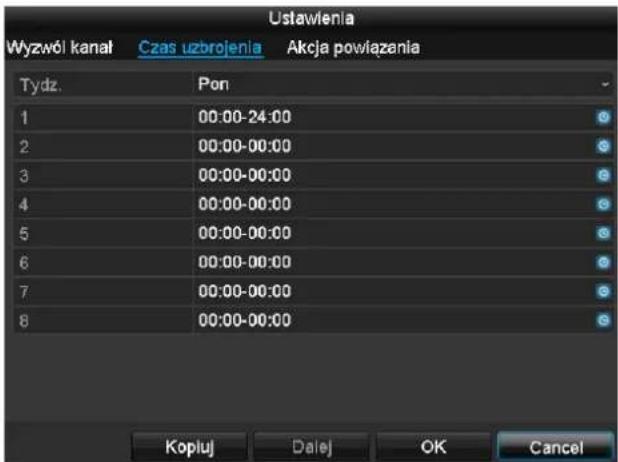

Ustawienia Wyzwól kanal Czas uzbrojenia Akcja powiązania Tydz. Pon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopluj Dalej OK Cancel

1. Wybierz dzień i wprowadź harmonogram.

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.

2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

i Wskazówka

Aby zapisywać na podstawie wykrywania ruchu, konieczne jest skonfigurowanie harmonogramu w pozycji Zapis(patrz strona 378).

Reakcja

Należy wybrać ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie alarmu, klikając odpowiednie pole wyboru.

Obsługa Wyzwól kanal Czas uzbrojenia Obsługa ■ Pop-up Image on Monitor ■ Ostrzeżenie dźwiękowe ☑ Wyslij Email Datej OK Cancel

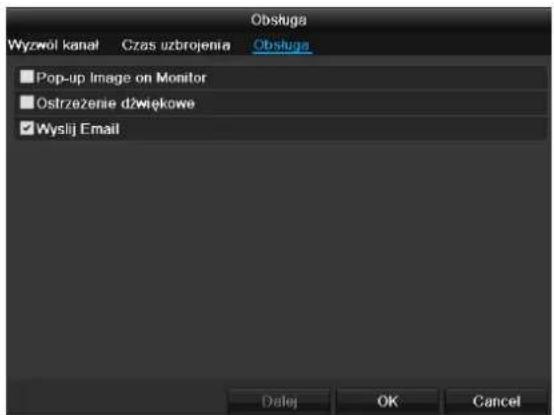

Parametry	Powiadomienia
Pełen ekran –wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powt-arzalny sygnał dźwiękowy
Powiadomienie CMS	CMS generuje akustyczny sygnał ostrzegawczy.
Wysłanie e-maila	Wysyłany jest e-mail na po-dany adres. Patrz str. 29
Wyzwalanie wyjścia alarmowego	W przypadku alarmu wyzwalane jest wyjście alarmowe.

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Strefa prywatna

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz opcję Strefa prywatna.

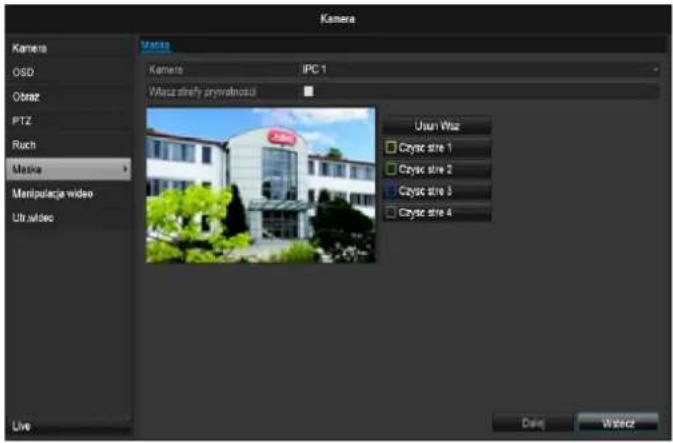

Kamera Camera OSD Obraz PTZ Ruch Maska Manipulacja video Utr video Mouse Camera IPC 1 Wraz strefy przywalnoszl Uran Wraz □ Crysc stre 1 □ Crysc stre 2 □ Crysc stre 3 □ Crysc stre 4 Live Done Water

1. Zaznacz za pomocą myszy maksymalnie cztery obszary strefy prywatnej.
2. Dla opcji Kopiuj określ, czy ustawienie powinno zostać przejęte w odniesieniu do wszystkich kamer.
3. Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając OK.

Monitorowanie sabotażu

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz pole wyboru „Monitorowanie sabotażu”.

Kamera Davodat wzj Camera IPC 1 Włecz devikcje szratiszu okrazu Listawania Crataśc Anulaj Live Datej Water

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

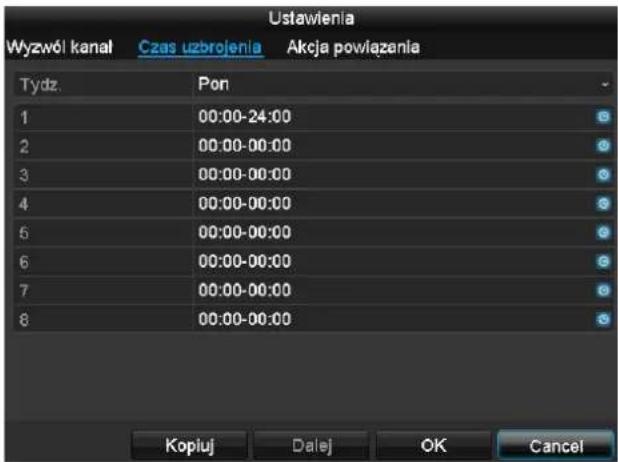

Ustawienia Wyzwól kanał Czas uzbrojenia Akcja powiązania Tydz. Pon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopluj Dalej OK Cancel

1. Wybierz dzień i wprowadź harmonogram.

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.
2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Reakcja

Wybierz ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru.

Wyzwoł kanal Czas uzbrojenia Obstuga ■ Pop-up Image on Monitor ■ Ostrzeżenie dźwiękowe ✓ Wyslij Email Datej OK Cancel

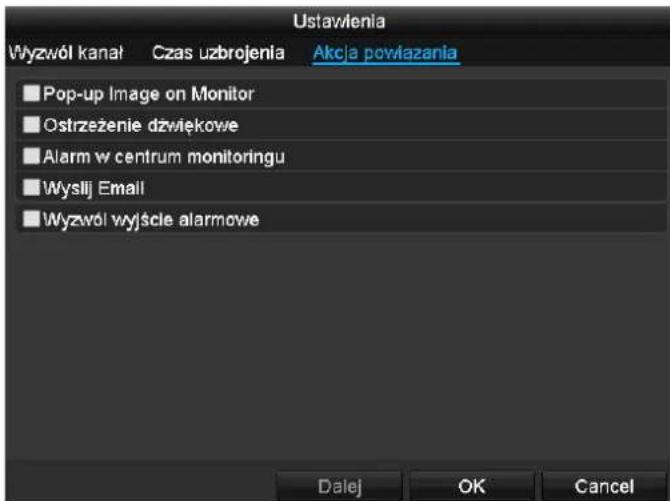

Parametry	Powiadomienia
Pełen ekran – wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powt-arzalny sygnał dźwiękowy
Powiadomienie CMS	CMS generuje akustyczny sygnał ostrzegawczy.
Wysłanie e-maila	Wysyłany jest e-mail na po-dany adres. Patrz str. 29
Wyzwalanie wyjścia alarmowego	W przypadku alarmu wyzwalane jest wyjście alarmowe.

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Utrata obrazu wideo

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz pole wyboru „Video Loss” dla alarmu.

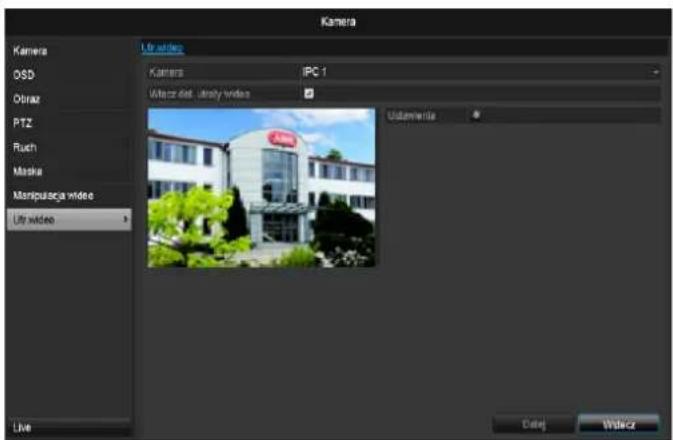

Kamera 1.0 video Kamera IPC 1 Wtacz det. ustry video Usternella Live Datej WtterCr

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

Ustawienia Wyzwól kanal Czas uzbrojenia Akcja powiązania Tydz. Pon 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopłuj Dalej OK Cancel

1. Wybierz dzień i wprowadź harmonogram.

i

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.
2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Reakcja

Wybierz ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru.

Ustawienia Wyzwól kanał Czas uzbrojenia Akcja powliazania ■ Pop-up Image on Monitor ■ Ostrzeżenie dźwiękowe ■ Alarm w centrum monitoringu ■ Wyslij Email ■ Wyzwól wyjście alarmowe Datej OK Cancel

Parametry	Powiadomienia
Pełen ekran – wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powt- arzalny sygnał dźwiękowy
Powiadomienie CMS	CMS generuje akustyczny sygnał ostrzegawczy.
Wysłanie e-maila	Wysyłany jest e-mail na podany adres. Patrz str. 29
Wyzwalanie wyjścia alarmowego	W przypadku alarmu wyzwalane jest wyjście alarmowe.

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Konfiguracja nagrywania

Ustawianie

Otwórz główne menu i kliknij Zapis.

Harmonogram

Za pomocą funkcji Harmonogram konfigurowane są czasy zapisu lub „wyzwalacze“ (typ zapisu) dla poszczególnych kamer.

Wskazówka

Ponieważ ustawienia dla ZAKŁADEK Zapis i Obraz natychmiastowy są identyczne, będą one opisane tylko raz.

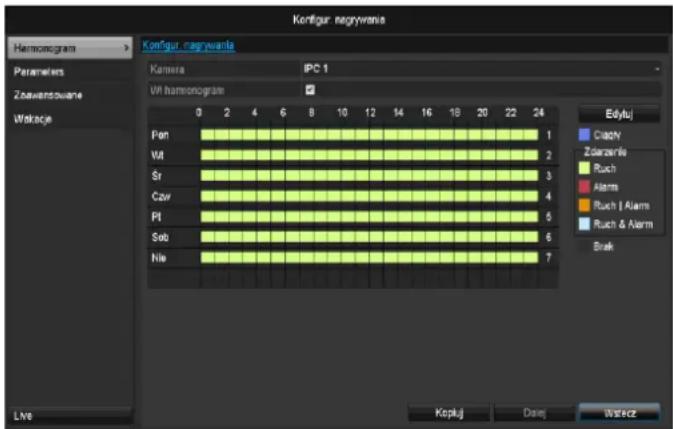

Konfigur. nagrywana Kanagur. nagrywana Parameters Zsawansowane Wokcje Camera IPC 1 Vt harmonogram 24 0 2 4 6 8 10 12 14 16 18 20 22 24 Fen 1 Vt 2 Sr 3 Cav 4 Pt 6 Sob 6 Nle 7 Edybj Clachy Zszerzki Ruch Alarns Ruch | Alarm Ruch & Alarm Brak Live Kopluj Date Watecz

W menu OSD zostaną wyświetlone od lewej do prawej strony godziny wybranego dnia (dni są rozmieszczone od góry do dołu). Na prawo od wyświetlanego obrazu widoczna jest kolorowa legenda, tzn. w skonfigurowanym harmonogramie okresy zapisu są wyróżnione kolorami odpowiednich „wyzwalaczy“, czyli typów zapisu.

Kolor	Legenda
Niebieski	Czas: Czas w godzinach
Żółty	Wykrywanie ruchu
Czerwony	Alarm
Pomarańczowy	Ruch lub alarm
Jasnoniebieski	Ruch i alarm
Szary	Brak wyboru

• Wybierz kamerę i kliknij pole wyboru Uaktywnij harmonogram.
• Kliknij Edytuj, aby ustalić rodzaj i czas harmonogramu.

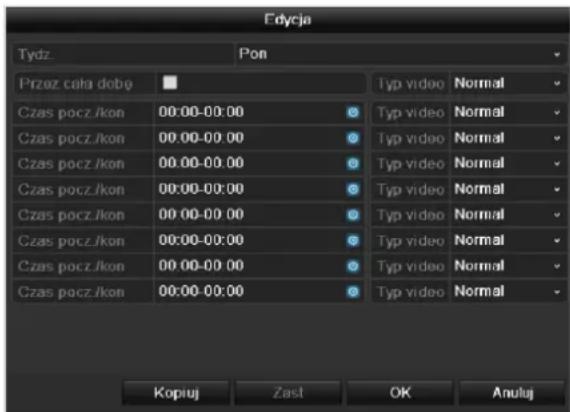

Edycja Tydz.Pon Przez cała dobę Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocZ./kon 00:00-00:00 Czas pocZ./kon 00:00-00:00 Kopiuj Zast OK Anuluj

1. W menu rozwijanym w pozycji, Harmonogram' zdefiniuj ustawiany dzień.
2. Włącz/wyłącz, Cały dzień'. Jeżeli aktywny jest wybór Cały dzień, nie można wprowadzić zdefiniowanych czasów, ustawione parametry odnoszą się do całego dnia.
3. Aby wprowadzić ustawienia zależne od czasu, wyłącz opcję „Cały dzień”.

Przykładowe zastosowanie

Ma być wykonany zapis w godzinach 11:00 - 07:00. W tym celu należy skonfigurować 2 strefy czasowe.

1. 11:00 - 24:00

2. 00:00 - 07:00

3. W menu wyskakującym wprowadź, typ' zapisu.

4. Czas trwania

5. Ruch
6. Alarm
7. Ruch lub alarm

8. Ruch i alarm

9. Dla ustawienia zależnego od czasu można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 24:00; czasy poszczególnych rastrów nie mogą się nakładać.

Wskazówka

Aby zapisywać na podstawie wykrycia ruchu lub alarmu, należy tę opcję ustawić najpierw w menu Kamera (patrz str. 39 „Konfigurowanie stref“), lub Konfiguracja (patrz str. .48 „Alarm“).

- Klikając Kopiuj, można przenieść to ustawienie na inne dni lub na cały tydzień.

Zakończ ustawienia na ekranie zapisu, klikając Zastosuj a następnie OK.

Kodowanie

ZAKŁADKA Zapis

Za pomocą funkcji Harmonogram konfigurowane są czasy zapisu lub „wyzwalacze“ (typ zapisu) dla poszczególnych kamer.

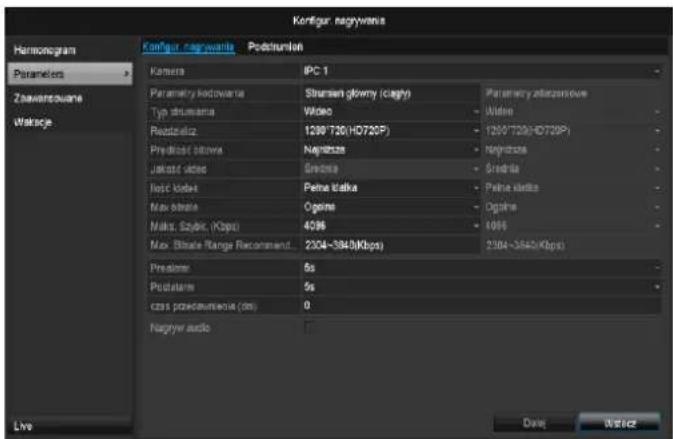

Configur nagywana Parametry Parameters Zawarszouane Wakroje Configur nagywana Podstrunkie Camera IPC 1 Parametry kodowana Struern glowny (clight) Parametry ostransowe Typ strumana Video - Wide Readzeleza 1200/720(HD720P) - 1200/720(HD720P) Predicted slotova Neglectus - Neglectus Jakusz video Grossa - Grossa Not kodes Petna kialka - Petna kialka Max obrate Ogins - Ogins Maks, Szdyk, (Kbps) 4096 - 4096 Max. Biterate Range Recommendation 2304-3845(Kbps) 2304-3845(Kbps) Predate 5s Postterm 5s Czas predaumone (cm) 0 Negryw audio Live Date Window

W tym podmenu dostępne są następujące ustawienia:

Kamera	Ustawiana kamera
Parametry kodo-wania	Ustawiany strumień
Typ strumienia	Predefiniowany strumień wideo
Rozdzielczość	Auto, WD1(960x480)4CIF(704x576),2CIF(704 x 288), CIF(352x288),QCIF(176x144)
Przepływność	Wybór zmiennej i stałejprzepływności
Jakość wideo	Różne poziomy jakości+++: średnia jakość+++++: wysoka jakość
Częstotliwośćodświeżania ob-razu	Ustawienia liczby klatek dla strumienia
Tryb maks.przepływności	Wybór trybu ustawieńprzepływnościZdef. przez użytkownika (32 – 3072)
Maks.przepływność(Kbps)	Ustawienia maksymalnejprzepływności
Zalecana maks.przepływnośćobszaru	Zalecana przepływność wzależności od ustawionej roz-dzielczości, częstotliwościodświeżania obrazu itp.
Czas przed alar-mem	Czas zapisu sprzed alarmu w sekundach
Czas po alarmie	Czas zapisu po alarmie w se-kundach

Zaznaczanie czasu przechowywania	Ustawienie najdłuższego czasu przechowywania zapisanych plików.
Zapis audio	Aktywny: Zapis z danymi audio

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

TAB Substream

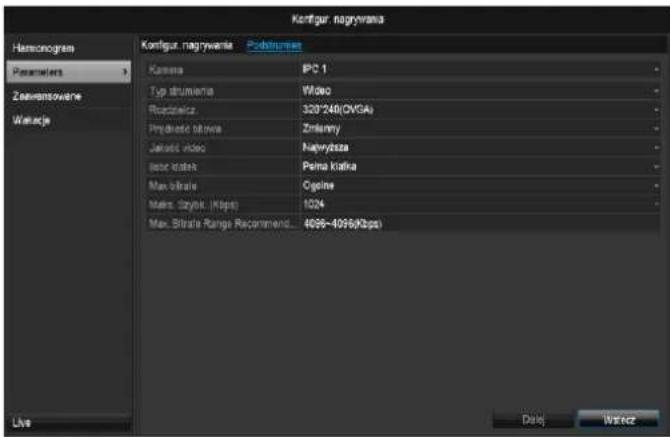

Konfigur. nagrywana Hemconogram Parameters Zanawansovane Waterage Konfigur. nagrywana Podtrumsie Camera IPC 1 Type drums Video Roadmica 320/240(OVGA) Przydicate tires Zmienny Jahada video Najwyższa Best notes Peña kratna Max bitrate Ogeline Max. Szybki (Kbps) 1026 Max. Bitrate Range Recommend... 4095-4096(Kbps) Live Date Window

Mogą być ustawiane następujące parametry:

Kamera	Ustawiana kamera
Typ strumienia	Predefiniowany strumień wideo
Rozdzielczość	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Typ przepływności	Wybór zmiennej i stałej przepływności
Jakość wideo	Różne poziomy jakości +++: średnia jakość +++++: wysoka jakość
Częstotliwość odświeżania obrazu	Ustawienia liczby klatek dla strumienia
Tryb maks. przepływności	Ogólnie, Zdefiniow. przez użytkownika (32 - 3072
Maks. przepływność (Kbps)
Zalecana maks. przepływność obszaru	192~320 (Kbps)

Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając Powrót.

Zaawansowane ustawienia

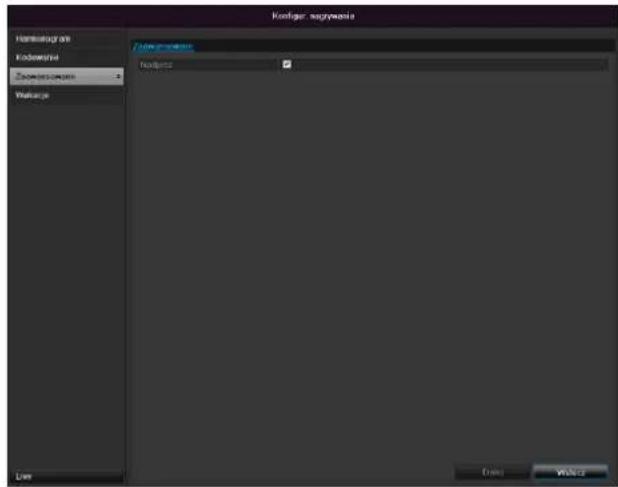

Koefinger, nagywcza Fontline Fontline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline LinkLine Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline Linkline

Nadpisz

Ustal, czy po zapełnieniu twardego dysku mają być nadpi-sywane najstarsze zapisy.

Urlop

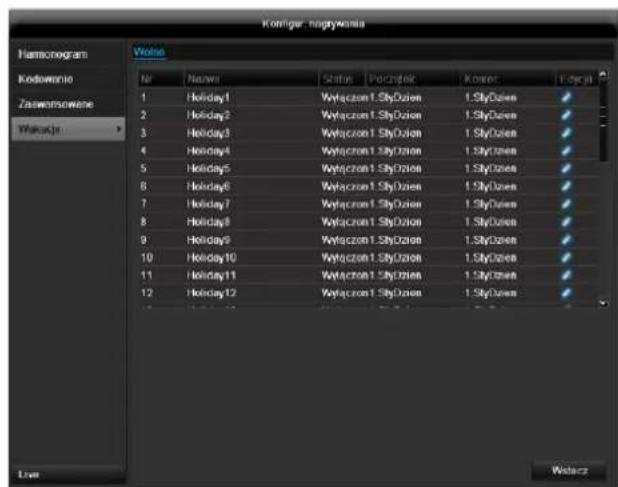

Korrigar: nagywnia Harmonogram Kodownie Zazwansowane Wakacja Wolne Nr Nurses Status Poczystok Konink Fograr 1 Holiday1 Wyłączen1.SlyOzien 1.SlyOzien 2 Holiday2 Wyłączen1.SlyOzien 1.SlyOzien 3 Holiday3 Wyłączen1.SlyOzien 1.SlyOzien 4 Holiday4 Wyłączen1.SlyOzien 1.SlyOzien 5 Holiday5 Wyłączen1.SlyOzien 1.SlyOzien 6 Holiday6 Wyłączen1.SlyOzien 1.SlyOzien 7 Holiday7 Wyłączen1.SlyOzien 1.SlyOzien 8 Holiday8 Wyłączen1.SlyOzien 1.SlyOzien 9 Holiday9 Wyłączen1.SlyOzien 1.SlyOzien 10 Holiday10 Wyłączen1.SlyOzien 1.SlyOzien 11 Holiday11 Wyłączen1.SlyOzien 1.SlyOzien 12 Holiday12 Wyłączen1.SlyOzien 1.SlyOzien Live Watarcz

W tym submenu można wykonać 32 różne ustawienia zapisu na urlop lub święta.

Aby wykonać te ustawienia, kliknij symbol „Edytuj“.

Edyluj Nama Holiday1 Włącz Tryb Wg miesiąca Początek Sty - 1 Koniec Sty - 1 Zast OK Anuluj

Urlop	Ręczne wprowadzenie nazwy ur-lopu lub święta
Aktywny	Uaktywnianie lub wyłączanie ustawionego urlopu
Model	Wg daty / Wg tygodnia / Wg mie-siąca
Czas startowy	Wybór daty początkowej/czasu początkowego
Czas końcowy	Wybór daty końcowej/czasu końcowego

Zakończ ustawienia klikając Zastosuj i OK.

Zarzadzanie HDD

Twarde dyski

Wskazówka

Urządzenie może zarządzać 3,5-calowym twardym dyskiem SATA.

Zanim będzie można wykonywać zapisy na twardym dysku, każdy zamontowany dysk musi zostać „inicjalizowany”. Dopiero wówczas urządzenie wykryje twardy dysk oraz jego przypisanie.

Ostrzeżenie

Inicjalizacja powoduje skasowanie wszystkich danych zapisanych na twardym dysku!

Pamiętaj o zabezpieczeniu tych danych przed inicjalizacją dysku.

Montaż twardego dysku

1. Odłącz urządzenie od sieci elektrycznej i otwórz osłonę.
2. Przestrzegaj przepisów ESD przy obchodzeniu się z urządzeniami elektronicznymi, zapewnij sobie uziemienie.
3. Nie otwieraj obudowy w pomieszczeniach z dywanami i innymi okładzinami podatnymi na naładowanie elektrostatyczne.
4. Unikaj kontaktu ciała z wszystkimi podzespołami na płytce drukowanej.

Ostrzeżenie

W razie wątpliwości co do interpretacji instrukcji lub nieznalezienia w instrukcji potrzebnej informacji, zwrócić się do specjalisty instalatora.

1. Zamontuj twardy dysk i wykonaj połączenia.
   6.Załóż z powrotem osłonę i podłącz urządzenie do sieci zasilającej.

Wskazówka

Jeżeli zainstalowany dysk nie jest wyświetlany, sprawdź złącza.

Kliknij w menu „HDD“, aby wykonać ustawienia dotyczące zarządzania twardymi dyskami.

HDD Ogoline Zaemansowane informacja o HDD Ethy... Pojemność Status Wiatroviści Typ Wolne miejsce Gra... Edy... Usuri 1 465.76GB Normaly Odczyknapis Lokatnie 0MB 1 Celkovita pojemność 465.76GB Wolne miejsce 0MB Live Iniduji Watecz

Parametry zarządzania twardymi dyskami

Informacja HDD	Opis
Etykieta	Podaje wewnętrzny numer złącza
Pojemność	Pojemność twardego dysku w GB
Stan	Informuje o aktualnym stanie twardych dysków:Nie inicjalizowanyNormalyNieprawidłowyUśpiony (=Standby)
Właściwości	• Tylko odczyt: zabezpieczenie przed zapisem• Odczyt/Zapis odczyt i zapis
Typ	Lokalny: twardy dysk urządzenia NFS: twardy dysk sieciowyW miarę możliwości unikaj stosowania zapisu na NFS ze względu na ewentualne problemy kom-patybilności.
Wolne miejsce na dysku	Informuje o wielkości miejsca na dysku dostępnego do zapisu
Kasuj	Usuwanie twardego dysku

1. Wybierz twardy dysk, uaktywniając pole wyboru.
2. Uruchom procedurę, klikając Inicjalizuj.
3. Potwierdź pytanie sprawdzające klikając OK.
4. Słupek stanu informuje o postępie inicjalizacji.
5. Po zakończeniu procedury ukazuje się twardy dysk.

Ustawienia twardych dysków kamer

Kliknij podmenu „Ustawienia rozszerzone”.

Tryb: Pamięć

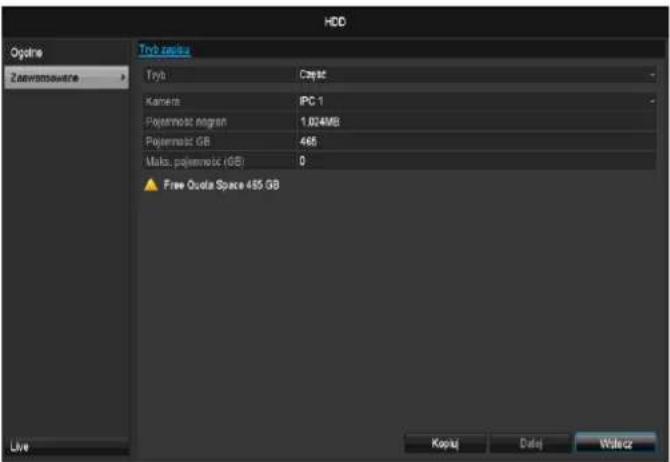

HDD Ogoline Zsaviransoweite Trzyb zejektu Tryb Czysk Kameta IPC 1 Polymerost nigran 1.024MB Polymerost GB 465 Maks, polymerost (GB) 0 Free Quote Space 455 GB Live Kopak Date Wolocz

Kamera	Wybór kanału kamery do edycji
Używana pamięć wideo	Wielkość pliku zapisu
Pojemność HDD (GB)	Pojemność twardego dysku w GB
Maks. pojemność (GB) do zapisu	Ustal maksymalną wielkość zapisu na twardym dysku na jedną kamerę.

1. Dla opcji Kopiuj określ, czy ustawienie powinno zostać przejęte w odniesieniu do wszystkich kamer.
2. Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając OK.
3. Kliknij Zastosuj i potwierdź restart w następnym oknie klikając OK.

Zapis panika

Zapis

Naciśnij przycisk REC lub przejdź w menu głównym na Zapis panika, aby uruchomić ręcznie zapis obrazu/wideo lub wysterować wyjście alarmowe.

Kliknij podmenu „Zapis”.

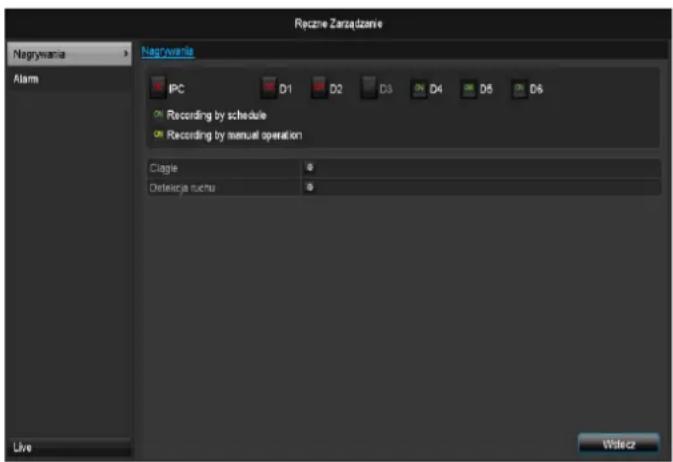

Rezne Zarządzane Nagrywania Nagrywania IPC D1 D2 D3 D4 D5 D6 Recording by schedule Recording by manual operation Ciglie ● Detelejca nuchu ● Live Writer

Analogowe	Wybór ustawień dla wszystkich kamerKliknij „Off” lub „on”, aby zmi- enić ustawienia.„On zielony”Zapis wg harmonogramuOn żółty:Zapis poprzez ręczną obsługęOff czerwony:Brak zapisu
Czas trwania	Kliknij znak, aby aktywować opcję zapisu ciągłego dla wszystkich kanałów na cały dzień.Wybierz „Tak”, aby potwierdzić wybór.
Wykrywanie ruchu	Kliknij znak, aby aktywować opcję rozpoznawania ruchu dla wszystkich kanałów na cały dzień.Wybierz „Tak”, aby potwierdzić wybór.

Alarm

Należy wybrać wyjście alarmowe, które powinno zostać włączone w przypadku rejestracji paniki.

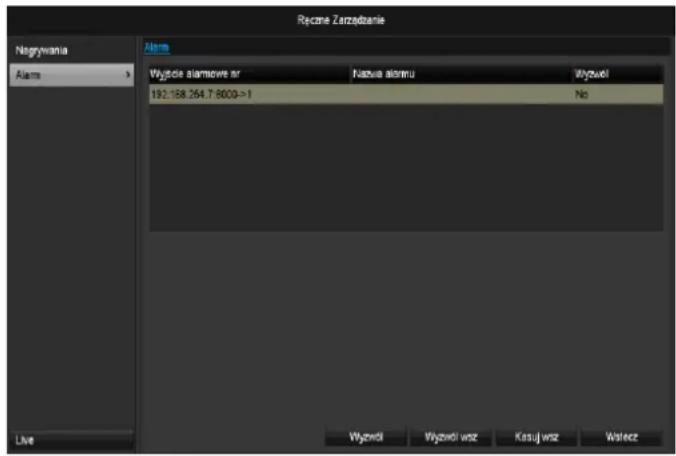

Ręczne Zarzadzane Nagrywania Alarm Wysłcie alarmowe nr Nazwa alarmu Wypowi 192.168.264.7.8000->1 No Live Wypowi Wypowi wsz Kasuj wsz Wstecz

W przypadku reakcji paniki można włączyć wiele wyjść alarmowych.

Należy wybrać Wyzwól, aby aktywować wybrane wyjście alarmowe.

Należy kliknąć Wyzwól wszystkie, aby aktywować wszystkie wyjścia alarmowe.

Należy kliknąć Usuń wszystkie, aby usunąć ustawienia.

Eksport

Czas

Clays Zoarczene IPC D1 D2 D3 D4 D5 D6 StanKind time of records 18-06-2014 15:01:31 - 23-06-2014 12:31:24 Typ video Wizr File Type Wizr Procatell 23-06-2014 00:00:00 Korotec 23-06-2014 23:09:59 Live Search Water

i

Wskazówka

Funkcja eksportu zabezpiecza ważne zapisy na połączonych nośnikach zewnętrznych np.:

• nośnikach USB,
• twardym dysku USB,
• nagrywarce DVD itd.

- W razie wybrania opcji „Quick Export“ eksportowane są wszystkie zapisy wybranego okresu. Należy przy tym uwzględnić, że można wyeksportować maks. 24 godziny.

1. Wprowadź parametry.
2. Kliknij Szukaj, aby uruchomić wyszukiwanie; zostanie wyświetlony ekran wyników.

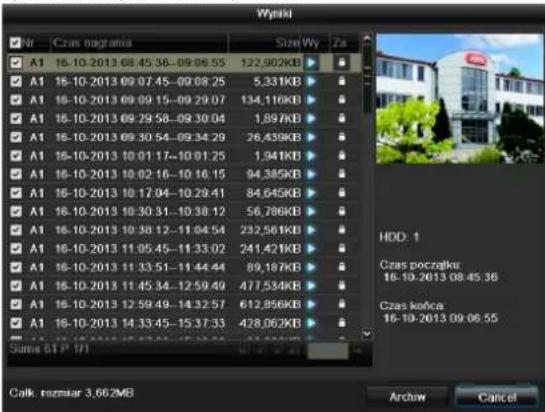

Wynki Nr Czas nagrania Size/Wy 7a A1 16-10-2013 08:45:36-09:06:55 122.902KB A1 16-10-2013 09:07:45-09:08:25 5,331KB A1 16-10-2013 09:09:15-09:29:07 134,116KB A1 16-10-2013 09:29:58-09:30:04 1,897KB A1 16-10-2013 09:30:54-09:34:29 26,439KB A1 16-10-2013 10:01:17-10:01:25 1,941KB A1 16-10-2013 10:02:16-10:16:15 94,385KB A1 16-10-2013 10:17:04-10:29:41 84,645KB A1 16-10-2013 10:30:31-10:38:12 56,786KB A1 16-10-2013 10:38:12-11:04:54 232,561KB A1 16-10-2013 11:05:45-11:33:02 241,421KB A1 16-10-2013 11:33:51-11:44:44 89,187KB A1 16-10-2013 11:45:34-12:59:49 477,534KB A1 16-10-2013 12:59:49-14:32:57 612,856KB A1 16-10-2013 14:33:45-15:37:33 428,062KB Suma 6IP 7/1 HDD: 1 Czas poczakku 16-10-2013 08:45:36 Czas kofca 16-10-2013 09:06:55 Calk rozmiar 3.662MB Archw Cancel

• Zostanie wyświetlona wielkość pliku indywidualnego zapisu oraz całkowita wielkość wszystkich znalezionych zapisów.
• Klikając symbol „Odtwarzanie“ można obejrzeć odpowiedni zapis.

• Aby zablokować lub zwolnić plik, kliknij symbol „Blo-kada”.

• Kliknij Archiw, aby przejść do ekranu eksportu.

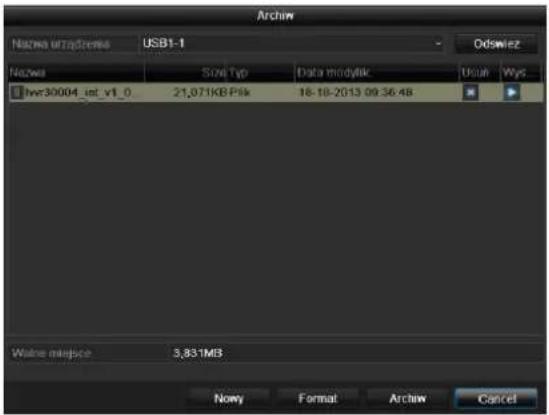

Archim Nazwa urzystemna USB1-1 Odswiecz Nazwa Size Typ Data modytk Usiah Wys Iwr30004_int_v1_0 21,871KB Pilk 18-18-2013 09:36:48 Wolne maysce 3,831MB Nowy Format Archim Cancel

1.Z menu rozwijanego wybierz połączony nośnik, na którym ma być zapisana kopii bezpieczeństwa danych.
2. Jeżeli nośnik nie został wyświetlony, kliknij Uaktualnij.

- Jeżeli nośnik nadal nie zostanie wyświetlony, odłącz złącze od urządzenia i połącz nośnik ponownie. Przeczytaj odnośne informacje producenta.

3.Kliknij Start, aby rozpocząć eksport. Będzie wyświetlany wskaźnik postępu wykonywania kopii bezpieczeństwa.

Expoir Export... 1/3: Anuluj

i

Wskazówka

Po zapisaniu kopii bezpieczeństwa można wybrać dane na nośniku i odtworzyć odtwarzaczem (jest kopiowany razem z zabezpieczanymi danymi). W ten sposób można sprawdzić, czy eksport przebiegł prawidłowo.

i

Wskazówka

Zapisy „Pre-play“- / zapisy sprzed alarmu można przeglądać tylko, jeżeli zostały nagrane przed alarmem.

Zdarzenie (typ zdarzenia, Ruch')

Archer Cleple Zdarczene Zdarczone Typ zdarzenia Ruch Podzelnik 23-06-2014 00:00:00 Korries 23-06-2014 23:59:59 IPC D1 D2 D3 D4 D5 DS Live Search Wateck

Zdefiniuj okres wyszukiwanych zapisów za pomoc pół wyboru „Czas startowy“ i „Czas końcowy“. Wybierz kamerę, włączając lub wyłączając pole wyboru i klikając Szukaj.

W obu typach zdarzeń po wciśnięciu przycisku Szukaj ukazuje się następujące okno.

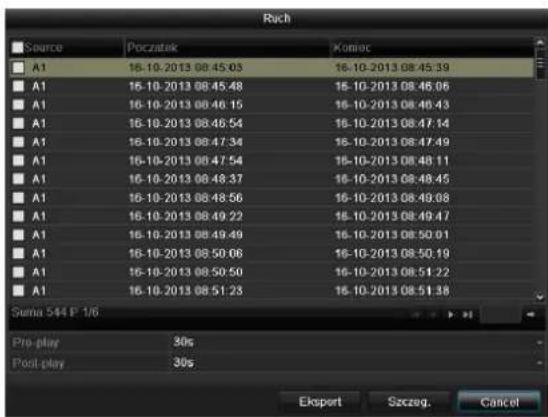

Ruch Source Poczatak Komiec A1 16-10-2013 08:45:03 16-10-2013 08:45:39 A1 16-10-2013 08:45:48 16-10-2013 08:46:06 A1 16-10-2013 08:46:15 16-10-2013 08:46:43 A1 16-10-2013 08:46:54 16-10-2013 08:47:14 A1 16-10-2013 08:47:34 16-10-2013 08:47:49 A1 16-10-2013 08:47:54 16-10-2013 08:48:11 A1 16-10-2013 08:48:37 16-10-2013 08:48:45 A1 16-10-2013 08:48:56 16-10-2013 08:49:08 A1 16-10-2013 08:49:22 16-10-2013 08:49:47 A1 16-10-2013 08:49:49 16-10-2013 08:50:01 A1 16-10-2013 08:50:06 16-10-2013 08:50:19 A1 16-10-2013 08:50:50 16-10-2013 08:51:22 A1 16-10-2013 08:51:23 16-10-2013 08:51:38 Suma 544 P 1/6 Pro-play 30s Post-play 30s Ekspert Szczeg. Cancel

Wybierz pliki do eksportu, włączając lub wyłączając pole wyboru. W pozycjach „Pre-play“, i „Post-play“ możesz ustawić czas sprzed alarmu i czas po alarmie. W ten

i

Wskazówka

Submenu „Czas“ i „Obraz“ są podobne i nie będą osobno omawiane.

sposób możesz zdefiniować długość eksportowanego wideo.

Kliknij Szczegóły, aby obejrzeć wybrane wideo. Dokładniejsze informacje na temat okna Szczegóły patrz CZAS (str. 385).

Konserwacja

Wskazówka

Menu służy do konserwacji urządzenia i powinno być obsługiwane tylko przez doświadczonych użytkowników.

Zaradzanie Dane systemowe Dostekni Konfiguracja Aktuelle Fahr. Wykry sieć S.M.A.R.T. Live Dane uzerdanie Kamera Konfigur. nagyrwania Alarm Sieć HDD Mazone uzerdanie TWVR36000 ABUS DVR Model TWVR36000 Setel No 8520140409AAR78458432641WCVU Wierja Software V2.3.8. A Build 140616 Wierja kredna V5.0. Build 140523 Viste 2

Menü	Ustawienie	Str.
Informacja o systemie	Informacje o urządzeniu (nu-mer seryjny, stan opro-gramowania firmware itd.)	387
Wyszuki-wanie protokołu	W ramach wyszukiwania proto-kołu (=plik dziennika) można wyszukiwać zapisy i informacje na podstawie określonych kry-teriów, np. alarm, wyjątk, obsługa lub informacja (stan S.M.A.R.T. twardego dysku).	387
Import/ Eksport	Eksport, import ustawień	388
Uaktual-nienie	Wykonanie uaktualnienia opro-gramowania firmware	389
Standard	Reset systemu	390
Sieć	Wskaźnik prędkości transferu i odbioru nagrywarki	390
S.M.A.R.T	Prüfung der Festplatte auf Feh-ler	49

Informacja o systemie

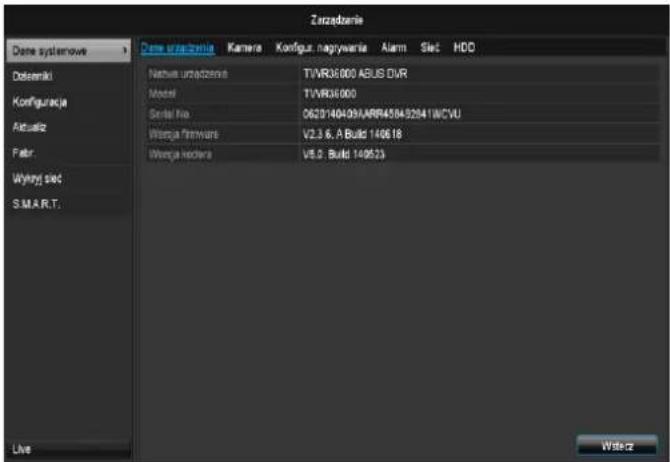

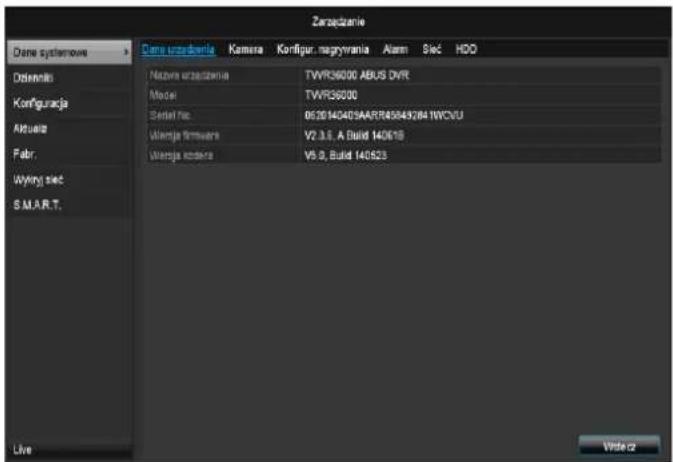

Zeradzenie Deme systemowe Deme ustradzenie Kamera Konfiguz. nagywanja Alarm Siec HDD Nathwa urszadzenia TIVR36000 ABUS DVR Model TIVR36000 Serial No 06291404391A8R458452941WCVU Wierja Hardware V2.3.6. A Build 140618 Wierja kechera V5.0. Build 140523 Live Wisterz

Wskazówka

W menu informacyjnym wyświetlane są dane techniczne urządzenia oraz informacje o różnych ustawieniach kamer, zapisu, alarmu, sieci i HDD. Jest to pomocne np. przy zgaszaniu zapytań do pomocy technicznej.

Wyszukiwanie protokołu

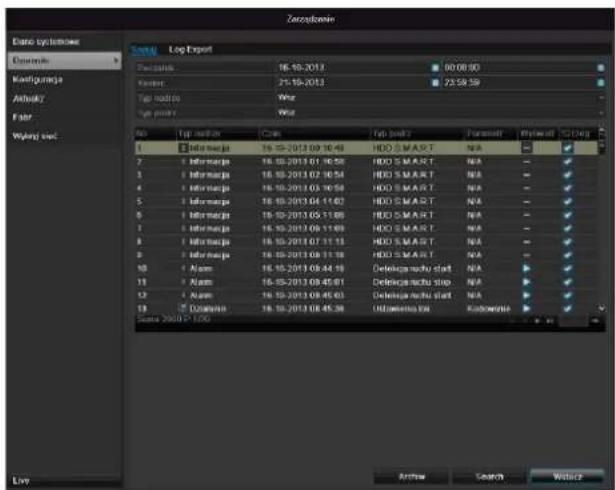

Zorpołomie Data Systems Controls Kazierungs Aktukey Fiatr Wyrkost Socią: Top Export Pazycalis 16-10-2013 00:00:00 Kerent 21-10-2013 23:58:59 Typ hodro Wze Typ pusty Wze No. | Top export | Crop | Top import | Transport | Import | Export | 1 | Information 16-10-2013 09:30:49 HOO S M A R T N/A - ✓ 2 | Information 16-10-2013 01:30:50 HOO S M A R T N/A - ✓ 3 | Information 16-10-2013 02:30:54 HOO S M A R T N/A - ✓ 4 | Information 16-10-2013 03:30:58 HOO S M A R T N/A - ✓ 5 | Information 16-10-2013 04:11:07 HOO S M A R T N/A - ✓ 6 | Information 16-10-2013 05:11:09 HOO S M A R T N/A - ✓ 7 | Information 16-10-2013 06:11:09 HOO S M A R T N/A - ✓ 8 | Information 16-10-2013 07:11:15 HOO S M A R T N/A - ✓ 9 | Information 16-10-2013 08:11:18 HOO S M A R T N/A - ✓ 10 | Atom 16-10-2013 08:44:19 Deleścja machu start N/A ▶ 11 | Atom 16-10-2013 08:45:01 Deleścja machu stop N/A ▶ 12 | Atom 16-10-2013 08:45:03 Deleścja machu start N/A ▶ 13 | Ostatów 16-10-2013 08:45:38 Udzomenia tra Kudzownie ▶ Science 2009 x 2009 Live Arrow Search Window

Wskazówka

Wyszukiwanie „zdarzeń” można wykonywać wg następujących głównych typów/zdarzeń/parametrów:

• Wszystkie
• Alarm
• Ostrzeżenie
• Procedura
• Informacja

Filtr1	Filtr2
Wszystkie	-
Alarm	WszystkieWykrywanie ruchuStart/zakończenieStart/zakończenie monitorowania sabotażu
Ostrzeżenie	WszystkieUtrata sygnału wideoNielegalne załogowanieHDD pełnyBłąd HDDKonflikt IPRozłączona siećWyjątek zapisuRóżny sygnał wejściowy/wyjściowy wideoBufor zapisu
Procedura	WszystkiePower OnLokalnie: Niezaplanowane zamknięcie systemuLokalnie: Zamknięcie systemu, restart, logowanie, wylogowanieLokalnie: Zmiana ustawieńLokalnie: UaktualnienieLokalnie: Start zapisu
Informacja	WszystkieInformacja HDDHDD S.M.A.R.T.Start zapisuZakończenie zapisuKasowanie przeterminowanego zapisu

1. Wybierz zdarzenie, które ma być wyszukiwane w dzienniku oraz wybierz subparametr.
2. Wprowadź datę i czas startowy i końcowy i kliknij Szukaj.
3. Zostanie wyświetlony wynik.

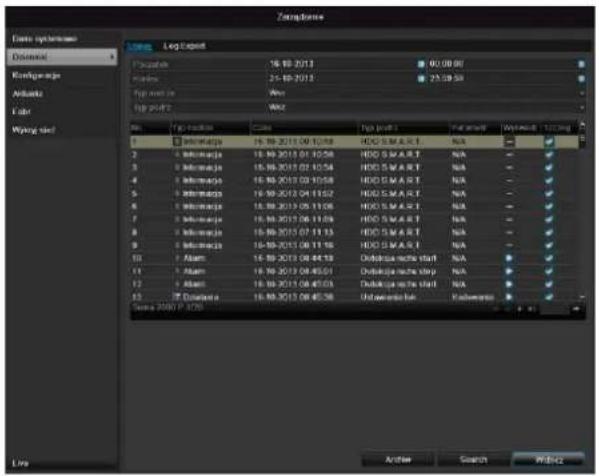

Zampbox File Systembox Dissociation Kontage Adducts Filter Wing tool Name Log Exploit Pazifikat 16-18-2013 90.08 GB Pazifikat 25-18-2013 23.39 GB Top view: Win Top view: Win No Title Code Top view: Top view: Without Limiting 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

- Do przełączania stron służy pasek nawigacji.

Aby przewijać naprzód lub wstecz, naciskaj (3) lub (2). Aby przeskoczy do pierwszej lub ostatniej strony, naciskaj (4) lub (1). Aby dojść do określonej liczby stron, wprowadź ją w polu (5) i potwierdź, klikając (6).

• Kliknij symbol „Szczegół”, aby uzyskać dokładniejsze informacje..
• Kliknij symbol „Odtwarzanie“, aby uruchomić zapis dla tego zdarzenia.
• Kliknij Eksport, aby zapisać kopię bezpieczeństwa pliku dziennika na nośniku USB.

Import/Eksport

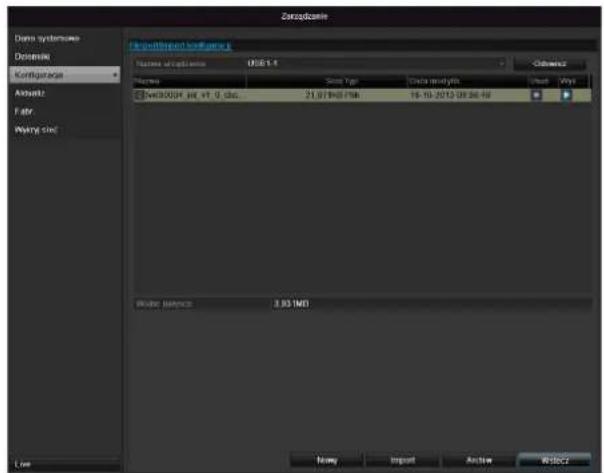

Corpuscience Design systematics Design Configurale Answitz: Fiaty Wakry size Name: Corpuscience (DB1.1) Size Type: Static analysis Size: 0.01 MB 21.07 MB / Mb 16-10-2012 09:34:48 Water balance: 2.93 MB Name Input Output Reduce

Wskazówka

Dane konfiguracji zawierają wszystkie ustawienia urządzenia, wykonane od momentu jego uruchomienia. Dane te można też zapisać na nośniku USB. Umożliwia to identyczne skonfigurowanie innego urządzenia.

Uaktualnienie

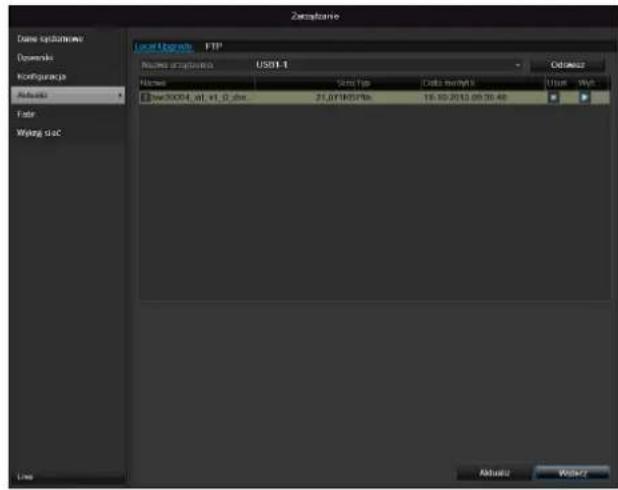

Zscytokce Dana spdschowe Operatki Ko#puračka Adukci Fate Wytog usc Local directory FTP Name: u2011-1 Hanes: 3mm Top Data: 1987.5 Ulm: 2013.09.30.48 New:2004_at, v1_0.doc 21.071957%a 16.10.2013.09.30.48 Altus: Wt/CFY

i

Wskazówka

Uaktualnienie urządzenia może być wykonane z nośnika USB lub przez sieć protokołem FTP.

• Skopiuł plik uaktualniający z rozszerzeniem *.mav na pamięć USB-Stick do katalogu głównego.

• Połącz USB-Stick z jednym ze złączy USB w urządzeniu.

• Wybierz złącze USB, ew. kliknij Uaktualnij.

• Wybierz plik uaktualniający, kliknij Uaktualnij.
• Poczekaj aż urządzenie wykona restart.
• Ewentualnie sprawdź stan oprogramowania firmware w menu Konserwacja, w pozycji Informacja.

i

Wskazówka

• Uaktualnienie przez FTP działa wg powyższego opisu: komputer PC musi znajdować się w sieci lokalnej!
• Skonfiguruj komputer PC jako serwer FTP.
• Wprowadź adres IP serwera FTP.

Resetowanie systemu

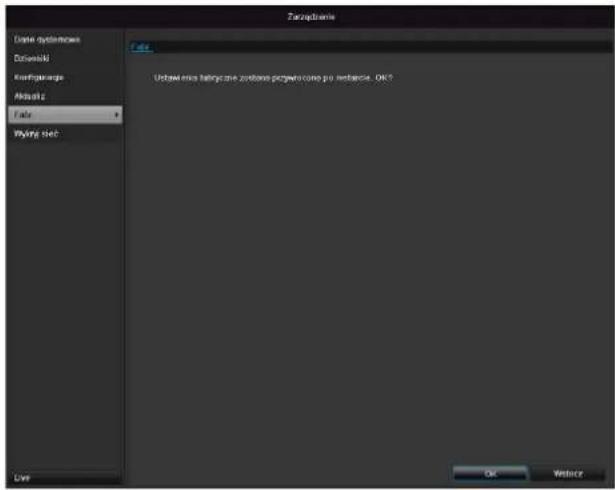

Zarzoplasie Date system now Status Status progress Status Status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral statuses Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral status Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral states Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state: Udral state:

i

Wskazówka

Ta operacja powoduje przywrócenie ustawień fabrycznych urządzenia (Reset).

Ostrzeżenie

Zostaną skasowane wszystkie ustawienia, wykonane od momentu uruchomienia (kamery, ustawienia zapisu, alarmy itp.) Zabezpiecz ustawienia, aby uniknąć ich utraty. Po zresetowaniu urządzenia można je ponownie wczytałc.

Net Detect

Zorphyra Dance systemms Emoto Koohypersics Automatic Full Wiring sec 0 Spike time Status time 1Hzps LAM1 NAME: Status pulses: Top: MTC Address: MTUDD: Top NBC: Real LAM1: Umitter: Channel: S. a.748.26x3.1x 1500 100M Full Cap: 55 Live Writer

i

Wskazówka

Tu wyświetlane są informacje o ruchu w sieci i interfejsach sieciowych.

ZAKŁADKA Ruch

Zorodrome Data: Systemes Densali Kontylocu Anteletic Fate Wydiag slot: 10Mbps LAN1 Wyplatin 10Mbps Other 80Mbps LAK1 Itoane Channel Rs.749 Zb c0.1a 1500 100M Full Cap ms Live Wolace

Wyświetlana jest graficznie ilość odebranych i wysłanych danych.

W polu pod grafiką stosownie do ustawie sieci wyświetlany jest stan i informacje o jednym lub dwóch złączach sieciowych.

ZAKŁADKA Wykrywanie sieci

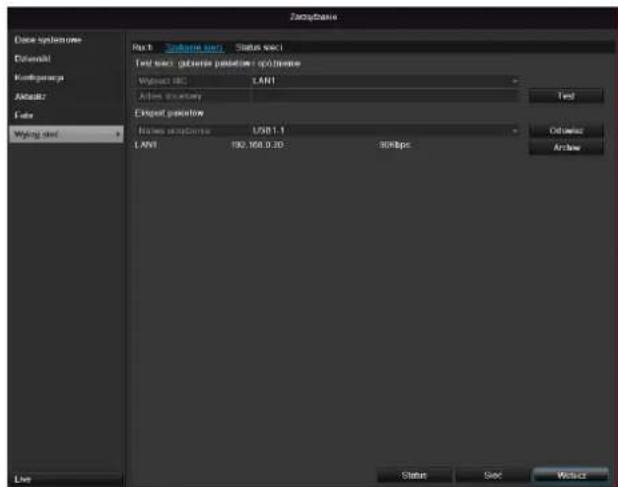

Zanobrave Disk systemware Diversifik Kodganska Aktiva: Fate Wiking site Rich Subtotal site Status site1 Test site1: folder path/other systemware Winser LLC LAN1 Action directory Export pathflow Name name: LUSB1.1 LAN1 ISO 160.0.30 80Kbps Test Other Archive Live Status Sec Writer

W pozycji „Test sieci“ można sprawdzić połączenie z innym urządzeniem, np. komputerem (,ping'). Wprowadź adres sieciowy sprawdzanego urządzenia (np. 192.168.0.25) i naciśnij Test.

Ukażą się informacje o dwóch parametrach.

Parametry	Ustawienie
Średnie opóźnienie	Czas potrzebny na odpowiedź pingowanego urządzenia
Współczynnik straty pakietów:	Pokazuje w procentach, jaka część pakietów nie została przesłana

Wskazówka

W razie wysokiego współczynnika straty pakietów wskazane jest powtórzenie „Testu sieci”.

i

Wskazówka

Jeżeli współczynnik straty pakietów nadal będzie wysoki, należy sprawdzić, czy okablowanie sieci jest prawidłowe i czy przewód nie jest uszkodzony. Im wyższy współczynnik straty pakietów, tym gorsze połączenie między pingowanym urządzeniem i nagrywarką.

W pozycji „Eksport pakietów sieciowych“ można wyeksportować ustawienia poszczególnych złącz, lub złącza zależnie od ustawień.

1. W pozycji „Nazwa urządzenia“ wybierz nośnik pamięci, na którym mają być zapisane ustawienia.
2. Kliknij Eksport

Eksport pakietu Anuluj

Po dojściu wskaźnika postępu do końca w razie powodzenia inicjalizacji ukazuje się okienko informacyjne. Zamknij je, klikając OK.

Kliknij stan, aby wyświetlić stan złącz LAN (połączone/nie połączone).

- Kliknij Sieć, aby zmienić ustawienia sieciowe (patrz str. 346).

Zakładka Statystyka zasobów sieciowych

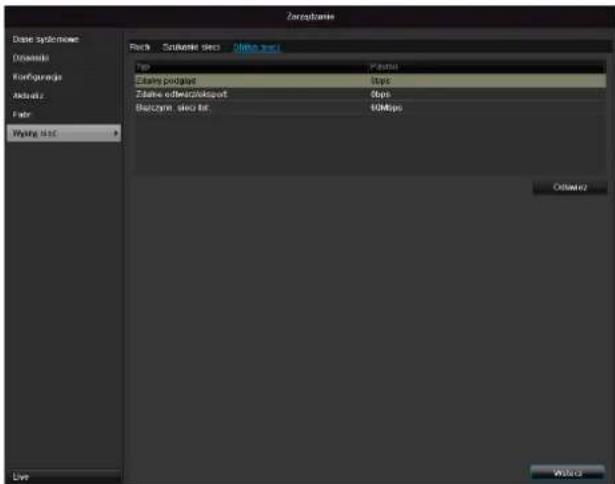

Zoraphone Data type/move Densali Ko#p#e#rags Aktuals Fate Wiring HSC Fach Subtotal sec Sub total Top Paternal Starts podgat Lbps Zdahne edifera#kspert 8bps Biszyne sled bit 60Mbps Oblated Live Made

Na tej zakładce jest wyświetlana stosowana szerokość pasma urządzenia.

Za pomocą opcji Aktualizacja można zaktualizować dane.

S.M.A.R.T

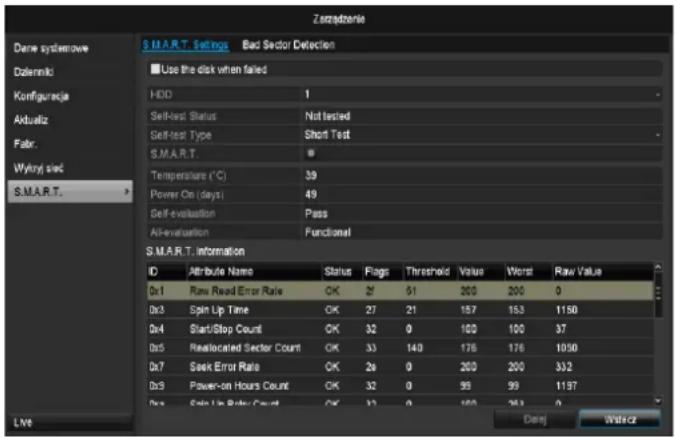

Zerzȩdzanie Deme systemove Dzerniki Konfiguracja Aktualiz Fabr. Wykryj skred S.M.A.R.T. S.M.A.R.T. Settings Bad Sector Detection ■ Use the disk when failed I-IDD 1 Self-test Status Not tested Self-test Type Short Test S.M.A.R.T. Temperature (°C) 39 Power On (days) 49 Self-evaluation Pass All-evaluation Functional S.M.A.R.T. Information ID Attribute Name Status Flags Threshold Value Worst Raw Value 0x1 Raw Read Error Rate OK 25 51 200 200 0 0x3 Spin Up Time OK 27 21 157 153 1150 0x4 Start/Stop Count OK 32 0 100 100 37 0x5 Reallocated Sector Count OK 33 140 176 176 1050 0x7 Seek Error Rate OK 26 0 200 200 332 0x9 Power-on Hours Count OK 32 0 99 99 1197 0x10 Spin Up Rate Count OK 32 0 100 100 263 0 Datej Wate#2

W tym podmenu można sprawdzić dysk twardy pod kątem ewentualnych błędów.

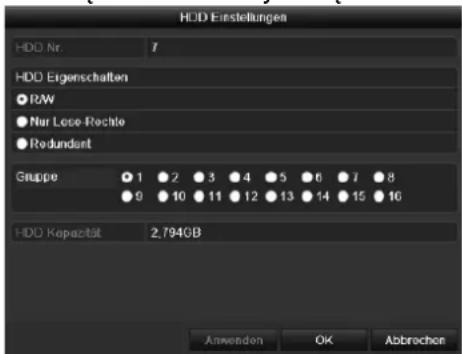

HDD Einstellungen HDD Nr. 7 HDD Ergenschaften ● RW ● Nur Leste-Rechte ● Redundant Gruppe ● 1 ● 2 ● 3 ● 4 ● 5 ● 6 ● 7 ● 8 ● 9 ● 10 ● 11 ● 12 ● 13 ● 14 ● 15 ● 16 HDD Kapazität 2,794GB Anwenden OK Abbrechen

HDD	Wybór dysku twardego do edycji
Status autotestu	Wyświetła status bieżącego autote-stu
Typ autotestu	Wybierz typ autotestu.Krótki tekst / rozszerzony test / test z transportem
S.M.A.R.T	Należy kliknąć tę ikonę, aby uruch-omić autotest
Temperatura (°C)	Wyświetłanie temperatury dysku twardego
Włączanie (dni)	Wyświetłanie dni pracy dysku twardego
Autoocena	Wskazanie statusu autooceny
Pełna analiza	Wskazanie statusu analizy

Należy potwierdzić ustawienia, klikając Zastosuj, i wyjść z menu, klikając OK.

Uwaga:

Jeżeli zainstalowany jest tylko jeden twardy dysk i zostanie mu nadany stan „Tylko odczyt“, urządzenie nie będzie mogło zapisywać danych!

Sprawdzanie stanu twardego dysku

Stan każdego twardego dysku można sprawdzić w menu Konserwacja. W danych dziennika zapisywane są informacje systemu SMART (Self-Monitoring, Analysis and Reporting Technology).

• Wywołaj plik dziennika i wyszukaj informacje/S.M.A.R.T. Twardy dysk. Konfigurowanie alarmów twardego dysku
• Można ustalić alarmy, które będą informować o błędach twardego dysku. W tym celu należy wywołać ostrzeżenie w menu Ustawienia.

Zamknij

Wylacz Zabez Wyłącz Restart Anuluj

i

Wskazówka

• Wybierz Zablokuj, aby zablokować menu obsługi.
• Wybierz Zamknij, aby wyłączyć urządzenie.
• Wybierz Restart, aby ponownie uruchomić system (wyłączenie i ponowne włączenie).

Wskaźnik

Wskazówka

Zob. opis na str.360.

Ustawienia: Zapis

Wskazówka

Zob. opis na str. 378.

Ustawienia: Sieć

Wskazówka

Zob. opis na str.368.

Usuwanie zakłóceń
Przed skontaktowaniem się z serwisem przeczytaj poniższe wskazówki, aby ustalić potencjalną przyczynę zakłócenia.

Zakłócenie/usterka	Przyczyna	Rozwiązanie
Brak zasilania elektrycznego	Niepodłączony kabel sieciowy	Podłącz dobrze kabel sieciowy do gniazda sieciowego
	Wyłącznik sieciowy w pozycji OFF	Ustaw wyłącznik sieciowy w pozycji ON
	Brak prądu w gnieździe sieciowym	Sprawdź gniazdo, podłączają do niego inne urządzenie
Brak obrazu	Ekran nie jest ustawiony do odbioru	Ustaw prawidłowy tryb wejściowy wideo tak, aby został wyświetlony obraz z nagrywarki
	Żle podłączony kabel wideo	Podłączyć prawidłowo kabel wideo
	Podłączony silnik jest wyłączony	Włącz monitor
Obrazy z kamery tylko CZ/B i nieostre mimo że zainstalowa-na jest kamera kolorowa	Jeżeli przy uruchamianiu nagrywarki nie jest podłączona żadna kamera, nagrywarka jest automatycznie uruchamiana w trybie NTSC. Jeżeli teraz zostaną podłączone tylko kamery kolorowe PAL, obraz z nich będzie CZ/B i nie-ostry.	Podłącz kamery przed uruchomieniem nagrywarki. Nagrywarka wykrywa automatycznie, czy otrzymuje sygnał PAL czy NTSC i przełącza na prawidłowy tryb. Można usta-wić tryb.
Brak dźwięku	Żle podłączone kable audio	Podłącz prawidłowo kable audio
	Urządzenia połączone kabłami audio nie są włączone.	Urządzenia połączone kablem audio nie są włączone.
	Kabel przyłączeniowy audio jest uszkodzony	Wymień kabel
Nie działa twardy dysk	Żle podłączone kable połączeniowe	Podłącz prawidłowo kable
	Dysk twardy uszkodzony lub niezgodny z sys-temem	Wymień twardy dysk na zalecany
Nie działa złącze USB	Urządzenie nie jest obsługiwane	Podłącz odpowiedni nośnik USB, USB2.0
	Został zastosowany koncentrator USB	Podłącz bezpośrednio nośnik USB
Brak dostępu do sieci	Obluzowane złącze kabla sieciowego	Popraw połączenie kabla sieciowego.
	Złe ustawienia sieciowe (DHCP, adres IP itd.)	Sprawdź i w razie potrzeby skoryguj konfigurację sieci.
Nie działa pilot	Baterie włożone nieprawidłowo (+,-) lub rozładowane	Wymień baterie na nowe. Aby sterować urządzeniem z pilota, skieruj czujnik pilota na urządzenie.
	Za duża odległość pilota od nagrywarki	Używaj pilota w odległości nie większej niż 7 m
	Przeszkoda między pilotem i nagrywarką	Usuń przeszkodę
	Za jasne oświetlenie lub świetłówki?	Wyeliminuj silne oświetlenie światem świet-lówek
Zapis niemożliwy	Brak HDD lub HDD nie zainicjalizowany	Zamontuj i wykonaj inicjalizację twardego dysku
Nagłe wyłączenie	Za wysoka temperatura wewnątrz urządzenia	Oczyść urządzenie lub usu przedmioty utrudniające wentylację

Czyszczenie i pielęgnacja urządzenia

Wskazówka

• Urządzenie jest bezobstugowe.
• Chron urządzenie przed kurzem, brudem i wilgocią.

Dane techniczne

Zmiany techniczne i błędy zastrzeżone.

Nagrywarka cyfrowa ABUS	TVVR36000
Kompresja wideo	H.264
Wejścia kamery	6 (4x PoE + 2x IP)
Wyjścia monitora	1 x VGA, 1 x HDMI
Tryb pracy	Tripleks
Rozdzielczość (widok na żywo)	VGA:1080P: 1920*1080/60 Hz, 1280*1024/60 Hz,720P: 1280*720/60 Hz, 1024*768/60 Hz
Rozdzielczość @ Częstotliwość odświeżania obrazu na kamerę (zapis)	WD1, 4CIF, 2CIF, CIF, QCIF @ 25 fps
Całkowita częstotliwość odświeżania obrazu	100 fps
Poziomy kompresji	6
Pamięć obrazów po alarmie	0–30 sek. / 5–900 sek.
Nośnik pamięci	1 x 2,5" SATA HDD
Zabezpieczanie danych	1 x USB 2.0
Widoki	1 / 2 / 4
Tryby zapisu	Ręczny, Harmonogram, Wykrywanie ruchu, Alarm
Tryby wyszukiwania	Wg zdarzenia, daty i czasu, S.M.A.R.T
Poziomy uprawnień użytkowników	2 (maks. 31 użytkowników)
Złącze sieciowe	1 x RJ45 10/100 Mbps
Jednoczesny dostęp sieciowy	24 połączenia z kamerami
Funkcje sieciowe	Widok na żywo, Odtwarzanie, Eksport danych,
DDNS	√
NTP	√
Alarmowanie	Akustyczny sygnał ostrzegawczy, sygnał OSD, e-mail
Sterowanie	Mysz USB
Języki OSD	niemiecki, angielski, francuski, holenderski, duński,włoski, polski, hiszpański, szwedzki, rosyjski
Zasilanie napięciowe	48 V DC, 1,5 A, 50~60 Hz
Pobór mocy	<10 W (bez dysku twardego i zasilania PoE)
Temperatura robocza	-10 °C ~ + 55 °C
Wymiary (SxWxG)	200 x 45 x 200 mm
Masa	≤ 0,8 kg bez twardego dysku
Certyfikaty	CE

Pojemność HDD

Pojemność pamięci potrzebnej do zapisu i monitorowania zależy od fizycznej pojemności twardego dysku oraz od ustawionej rozdzielczości i przepływności zapisu.

Na dostarczonej w komplecie płycie CD znajduje się kalkulator do obliczania potrzebnej pojemności twardego dysku. Oprogramowanie to można pobrać także na naszej stronie domowej razem z oprogramowaniem ABUS CMS.

Przegład kombinacji połączeń

Istnieje możliwość podłączenia monitora Spot. W poniższej tabeli można sprawdzić, jakie kombinacje połączeń są możliwe. Haczyk oznacza możliwe połączenie, krzyżyk - niekompatybilne.

VGA+HDMI	VGAonly	HDMIonly
√	√	√

Utylizacja

Uwaga: dyrektywa WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych

Ze względu na ochronę środowiska wyeksploatowane urządzenie nie może być wyrzucane razem z odpadami domowymi. Utylizacja może być przeprowadzona przez punkty zbiorcze w kraju użytkownika. Przestrzegaj lokalnych przepisów w zakresie utylizacji materiałów.

Utylizuj urządzenie zgodnie z Dyrektywą WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych 2002/96/WE - WEEE (Waste Electrical and Electronic Equipment). W razie wątpliwości zwracaj się do władz komunalnych odpowiedzialnych za utylizację. Adresy punktów odbioru zużytego sprzętu otrzymasz w lokalnej administracji gminnej lub miejskiej, lokalnych przedsiębiorstwach utylizacji odpadów lub u sprzedawcy urządzenia.

Informacja o Dyrektywie WE RoHS

Urządzenie jest zgodne z Dyrektywą RoHS.

Przestrzeganie Dyrektywy RoHS oznacza, że produkt lub podzespoł nie zawiera żadnej z wymienionych niżej substancji w stężeniach wyższych od podanych maksymalnych stężeń w homogenicznych materiałach, chyba że substancja ta jest częścią aplikacji wyłączonej z zakresu działania Dyrektywy RoHS:

a)0,1 % ołowiu (wagowo),
b)rtęć,
c) chrom sześciowartościowy,
d)bifenyl polibromowany (PBB) i eter difenylowy polibromowany,
e)0,01 % kadmu (wagowo).

Glosariusz

Zastosowane pojęcia fachowe

1080i

Sygnał obrazowy HDTV 1080 pikseli „Interlaced“.

1080p

Sygnał obrazowy HDTV 1080 pikseli „Interlaced” i wyświetlanie progresywne.

16:9

Stosunek boków wyświetlaczy panoramicznych, nawiązujący do formatu kinowego.

720p

Sygnał HDTV 1280 x 720 pikseli z wyświetlaniem progresywnym.

ROZDZIELCZOŚĆ

Typowy system telewizyjny PAL wyświetla obrazy TV z rozdzielczością 576 linii i 768 punktów obrazowych.

Telewizja wysokiej rozdzielczości (HDTV) wykorzystuje 1280 x 720 punktów obrazowych.

PRZEKĄTNA EKRANU

Miara wielkości wyświetlacza: odległość między lewym dolnym i prawym górnym rogiem – w calach lub centymetrach.

Przeglądarka WWW

Program do przeglądania stron WWW.

CIF

,Common Intermediate Format'.

Pierwotnie przeznaczony do konwersji standardu PAL na NTSC. CIF odpowiada rozdzielczości wideo 352 x 288 pikseli, 2 CIF 704 x 288 pikseli, 4 CIF 704 x 576 pikseli.

CINCH

Popularny typ gniazda do analogowych sygnałów audio lub sygnałów wideo FBAS.

DDNS

Usługa sieciowa, przechowująca w bazie danych i aktualizująca adresy IP klientów.

DHCP

,Dynamic Host Configuration Protocol'

Protokół sieciowy, umożliwiający automatyczne włączanie urządzeń (klientów) do istniejących sieci. Przy tym serwery DHCP (jak np. ruter internetowy) przydzielają automatycznie adres IP, maskę podsieci, maskę sieci, bramę, serwer DNS i ew. serwer WINS. Po stronie klienta mus być tylko uaktywnione automatyczne pobieranie adresu IP.

Domain

Domena (przestrzeń nazw), służąca do identyfikacji stron internetowych (np. www.abus-sc.de).

Podwójny strumień

Dual Stream to jedna z metod transferu danych wideo. Realizowany jest zapis w wysokiej rozdzielczości przy niskiej rozdzielczości transferu np. przez sieć. Tzw. „Main Stream” ma rozdzielczość 4CIF, tzw. „Sub Stream” tylko CIF.

DVR

Digital Video Recorder; urządzenie do zapisu z różnych źródeł wideo i audio (analogowych, cyfrowych). Dane do zapisu są kompresowane i zapisywane np. na twardych dyskach.

FBAS/CVBS

„Sygnał koloru, obrazu, wygaszania i synchronizacji“. Najprostszy wariant sygnałów wideo, określany też jako „sygnał Composite“. Jakość obrazu jest stosunkowo niewielka.

H.264

(MPEG-4 AVC); standard wysokowydajnej kompresji sygnałów wideo. Wykorzystywany m.in. do zapisu na dyskach Blu-ray lub w systemach wideokonferencyjnych.

HDD

,Hard Disk Drive'; twardy dysk (pamięć magnetyczna dyskowa)

Cyfrowa pamięć danych w komputerach i urządzeniach DVR.

GIGABYTE

Jednostka pojemności nośników pamięci (HDD, USB, karty SD/MMC).

HDVR

Hybrydowy DVR; DVR do zapisu z kamer analogowych i sieciowych.

http

,Hypertext Transfer Protocol';

Metoda transferu danych w sieciach. Stosowany głównie do wyświetlania stron WWW w przeglądarce.

INTERLACED

Metoda wyświetlania międzyliniowego.

Adres IP

Adres w sieci komputerowej, oparty na protokole internetowym (IP), umożliwiającym adresowanie różnych urządzeń w sieci i w konsekwencji dedykowanego dostępu do nich.

JPEG

Niskostratna metoda kompresji fotografii. Większość aparatów cyfrowych zapisuje zdjęcia w formacie JPEG.

MPEG

Skrót od Moving Picture Experts Group. Jest to międzynarodowy standard kompresji obrazów ruchomych. Na niektórych płytach DVD cyfrowe sygnały audio są kompresowane i zapisywane w tym formacie.

NTP

,Network Time Protocol'

Metoda synchronizacji czasu w sieciach. Także uproszczona forma SNTP (Simple Network Time Protocol).

NTSC

Standard TV w USA. Metoda ta różni się w szczegółach od europejskiego systemu PAL. Obraz pełnoekranowy NTSC składa się z 480 widzialnych i łącznie 525 linii. Wyświetlane jest 60 półobrazów na sekundę. W porównaniu z systemem PAL system ten jest bardziej podatny na zakłócenia barw.

PAL

„Phase Alternating Line“; europejski system telewizji kolorowej. Wykorzystuje 576 widzialnych linii obrazu, razem z liniami wykorzystywanymi do sygnałów zarządzających pełny obraz zajmuje 625 linii. Wyświetlane jest 50 półobrazów na sekundę. Położenie fazowe sygnału kolorowego zmienia się przy tym z linii na linię.

PANEL

Fachowe określenie wewnętrznej technologii stosowanej w płaskich wyświetlaczach (panele LCD lub plazmowe).

PC

„Personal Computer“ może być wykorzystywany jako obiekt do zdalnego odczytu za pomocą dostarczonego oprogramowania lub przeglądarki WWW.

Piksel

„Picture element“. Punkt obrazowy, element obrazu, najmniejsza jednostka cyfrowego transferu i wyświetlania obrazu.

PIP

„Picture in Picture“. Skrótowe oznaczenie funkcji „obraz w obrazie“, w której na ekranie widoczne są jednocześnie dwa źródła sygnału. Drugie źródło sygnału jest przy tym nakładane na pierwsze.

PPPoE

,PPP over Ethernet' (Point-to-Point-Protocol)

Metoda transferu sieciowego do nawiązywania połączenia po łączach komutowanych, stosowana m.in. do łącz ADSL.

PROGRESSIVE

Liniowe próbkowanie Lub wyświetlanie obrazu, w prze- ciwieństwie do wyświetlania międzyliniowego „Inter- laced“.

PTZ

,Pan-Tilt-Zoom'

Obracanie, pochylanie, zoom w kamerach z silnikami.

RTSP

,Real-Time Streaming Protocol'

Protokół sieciowy do sterowania ciągłego transferu strumieni lub oprogramowania w sieciach opartych na proto-kole IP.

SNMP

,Simple Network Management Protocol'

Protokół sieciowy, regulujący komunikację między kontrolowanymi urządzeniami i stacją nadrzędną. Umożliwia monitorowanie stanu urządzenia przez dedykowane oprogramowanie.

USB

Magistrala szeregowa do podłączania np. nośników pamięci w trakcie pracy. Maksymalny użyteczny transfer dla USB 2.0: ok. 320 Mbit/s (ok. 40 MB/s).

VGA

„Video Graphics Array“. Standardowy interfejs do analogowych sygnałów wideo w komputerach PC – zasadniczo chodzi tu o sygnały RGB.

CAL (inch)

Jednostka miary przekątnej ekranu. Jeden cal = 2,54 centymetra. Najważniejsze typowe wielkości wyświetlaczy 16:9: 26 cali (66 cm), 32 cale (81 cm), 37 cali (94 cm), 42 cale (106 cm), 50 cali (127 cm), 65 cali (165 cm).

O wewnętrznym twardym dysku

Wewnętrzny twardy dysk (HDD) jest bardzo wrażliwy. Obsługuj urządzenie zgodnie z poniższymi instrukcjami, aby uniknąć błędów dyskowych. Ważne zapisy powinny być zabezpieczane na nośnikach zewnętrznych, aby uniknąć niespodziewanej utraty danych.

i

Wskazówka

• Nie przemieszczać urządzenia w trakcie pracy.
• Wilgoć we wnętrzu urządzenia może skrapłać się, powodując nieprawidłowe działanie napędu.
• Przy włączonym urządzeniu nigdy nie wyciągać wtyczki sieciowej ani nie przerywać zasilania wyłącznikiem bezpiecznikowym.
• Bezpośrednio po wyłączeniu nie przemieszczać urządzenia. W celu przemieszczenia urządzenia wykonać następujące czynności.
• Po komunikacie OFF (na wyświetlaczu urządzenia) poczekać co najmniej dwie minuty.
• Wyciągnąć wtyczkę sieciową..
• Przenieść urządzenie.
• W razie awarii zasilania w trakcie pracy urządzenia może dojść do utraty danych na twardym dysku. Używaj zasilacza UPS!
• Twardy dysk jest bardzo wrażliwy. Nieprawidłowa obsługa i nieodpowiednie środowisko mogą spowodować uszkodzenie twardego dysku po kilku latach pracy. Objawem może być nieoczekiwane zatrzymywanie się odtwarzania lub wyraźne efekty mozaiki na obrazie. Czasami uszkodzenie twardego dysku następuje bez wcześniejszych objawów.
• W razie uszkodzenia dysku odtworzenie zapisów jest niemożliwe. W takim przypadku konieczna jest wymiana twardego dysku.

ABUS 4-kanałowa sieciowa nagrywarka wideo

TVVR36000

Producent

86444 Affing (Niemcy)
