PPIC90600 - Kamera monitoringu ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Panel słoneczny do kamery monitorującej
Marka	ABUS
Model	PPIC90600
Wymiary (bez uchwytu)	173,5 x 120,5 x 12,5 mm
Waga (bez uchwytu)	170 g
Długość kabla	3 m
Zasilanie	Panel słoneczny, napięcie nominalne 4,5 V, prąd nominalny 570 mA
Stopień ochrony	IP65
Temperatura pracy	-20 °C do 60 °C
Temperatura ładowania baterii	0 °C do 45 °C
Wilgotność pracy	10 - 90 %
Główne funkcje	Ładowanie baterii kamery WiFi Cam przez micro-USB; zalecany kąt nachylenia 30°; orientacja na południe (półkula północna) lub północ (półkula południowa)
Kompatybilność	Kamera ABUS WiFi Cam z wbudowaną baterią
Zawartość zestawu	Panel słoneczny, kabel 3 m, uchwyt ścienny, szablon wiertniczy, nowa pokrywa komory baterii, zamknięcie pokrywy, opaski zaciskowe, instrukcja szybkiego startu, instrukcje bezpieczeństwa
Konserwacja i czyszczenie	Regularnie czyść kurz i brud z panelu słonecznego, aby zapewnić optymalną wydajność.
Bezpieczeństwo	Zapewnij szczelność połączeń micro-USB i pokrywy baterii; ładowanie jest przerywane poniżej 0 °C, aby chronić baterię.
Instalacja	Montaż naścienny z uchwytem, orientacja według nasłonecznienia, nachylenie 30°, podłączenie micro-USB do kamery.
Wymagana konfiguracja	Aplikacja App2Cam Plus, zaktualizowane oprogramowanie, tryb pracy „Słoneczny” włączony w ustawieniach kamery.

Często zadawane pytania - PPIC90600 ABUS

Jak zorientować panel słoneczny dla optymalnej wydajności?

Na półkuli północnej skieruj panel na południe; na półkuli południowej na północ. Nachyl go pod kątem około 30° w stosunku do poziomu, aby zmaksymalizować ekspozycję na słońce.

Czy mogę używać tego panelu słonecznego z dowolną kamerą ABUS?

Ten panel jest specjalnie zaprojektowany do kamer ABUS WiFi Cam z wbudowaną baterią. Zastępuje oryginalną czerwoną osłonę i łączy się za pomocą kabla micro-USB.

Co zrobić, jeśli bateria kamery nie ładuje się przy słonecznej pogodzie?

Sprawdź, czy tryb pracy jest ustawiony na „Słoneczny” w aplikacji (Menu > Ustawienia > Ustawienia zaawansowane > Tryb pracy). Upewnij się również, że kabel micro-USB jest dobrze włożony, a panel jest czysty.

Jak zapewnić szczelność połączenia micro-USB?

Włóż mocno wtyczkę micro-USB do portu kamery, a następnie upewnij się, że gumowe uszczelki są prawidłowo ustawione. Jeśli wtyczka nie jest podłączona, załóż gumową zatyczkę na czerwoną pokrywę.

Czy panel słoneczny działa przy pochmurnej pogodzie?

Tak, ale produkcja prądu jest zmniejszona. Kilka godzin nasłonecznienia dziennie zwykle wystarcza do pełnego naładowania baterii. Warunki pogodowe i sezonowe wpływają na wydajność.

Jaki jest zalecany kąt nachylenia?

Nachyl panel pod kątem około 30° w stosunku do wyimaginowanej linii poziomej. Ten kąt pozwala na maksymalne wychwytywanie światła słonecznego przez cały dzień.

Jak czyścić panel słoneczny?

Regularnie usuwaj kurz i brud miękką, suchą szmatką. Unikaj ściernych środków czyszczących, które mogą porysować powierzchnię i zmniejszyć wydajność.

Dlaczego ładowanie zatrzymuje się poniżej 0 °C?

Aby chronić baterię kamery, ładowanie jest automatycznie przerywane, gdy temperatura jest niższa niż 0 °C. Bateria mogłaby zostać uszkodzona, gdyby była ładowana w bardzo niskich temperaturach.

Czy kabel panelu słonecznego jest wystarczająco długi?

Kabel ma długość 3 metrów, co pozwala na oddalenie panelu od kamery w razie potrzeby. Użyj dołączonych opasek zaciskowych, aby przymocować kabel i uniknąć naprężeń.

Jak zainstalować nową czerwoną pokrywę dołączoną do zestawu?

Najpierw usuń oryginalną czerwoną osłonę kamery, ciągnąc za gumową kotwicę. Następnie włóż nową pokrywę, upewniając się, że jest idealnie płaska i wyśrodkowana, aby zapewnić szczelność. Użyj małego śrubokręta, aby pomóc w ustawieniu gumowego mocowania.

INSTRUKCJA OBSŁUGI PPIC90600 ABUS

Zakres dostawy	67
Instalacja	68
Ważne uwagi	73
Dane techniczne	74

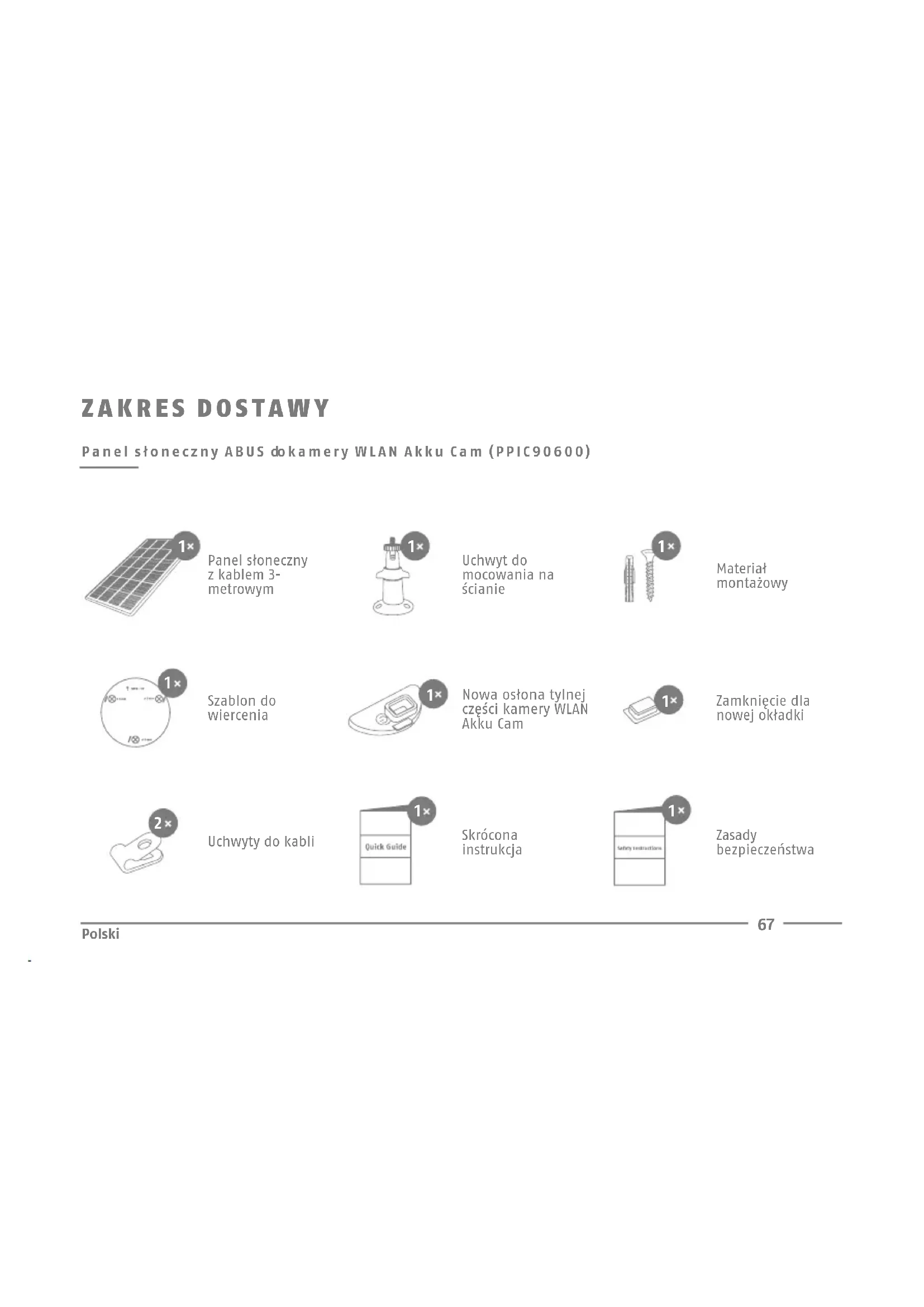

LIEFERUMFANG

Panel słoneczny ABUS dokamery WLAN Akku Cam (PPIC90600)

Panel słoneczny z kablem 3-metrowym

Uchwyt do mocowania na ścianie

Material montażowy

Szablon do wiercenia

Nowa osłona tylnej części kamery WLAN Akku Cam

Zamknięcie dla nowej okładki

Uchwyty do kabli

Skrócona instrukcja

Zasady bezpieczeństwa

INSTALACJA

Należy uwzględnić następujące czynniki dotyczące umiejscowienia panelu słonecznego.

Czynniki te mogą mieć wpływ na wydajność panelu słonecznego:

• Zamontować panel słoneczny w miejscu, które przez cały rok otrzymuje równomierne światło słoneczne. W celu naładowania akumulatora kamery wystarczy zwykle kilka godzin bezpośredniego światła słonecznego dziennie.
• Warunki pogodowe, zmiany sezonowe i położenie geograficzne mają wpływ na wytwarzanie energii przez panel słoneczny.
• Brud lub zanieczyszczenia na panelu mogą negatywnie wpływać na absorpcję światła słonecznego.

1

Zaznaczyć położenie wymaganych 3 otworów w żądanym miejscu, używając szablonu do wiercenia lub uchwytu ściennego i np. otówka. Aby to zrobić, należy rozkręcić uchwyt. Przy wyborze lokalizacji należy również wziąć pod uwagę maksymalną długość kabla panelu słonecznego.

Wywiercić otwory i włożyć dołączone kości.

Przymocować uchwyt ścienny za pomocą dołączonych śrub.

2

Wkręcić przegub kulowy wspornika z gwintem w odpowiedni otwór w tylnej części panelu słonecznego. Dokręcić dołączoną nakrętkę złączkową, tak aby przegub kulowy i panel słoneczny były stabilnie połączone.

3

Dopasować panel słoneczny tak, aby otrzymywać jak najwięcej światła słonecznego w ciągu dnia. Zalecamy nach lenie panelu słonecznego pod kątem ok. 30° w stosunku do wyobrażonej linii poziłomej. Następnie dokręcić przegub kulowy śrubą motylkową.

4

Z tyłu kamery baterii WLAN zdejmij całkowicie oryginalną czerwoną pokrywę, wyciągając całkowicie jej gumową kotwicę.

INSTALACJA

Włóż nową czerwoną pokrywę dostarczoną z panelem słonecznym, tak aby całkowicie przylegała do tylnej części kamery kamery baterii WLAN i zapewniała wodoszczelność.

Wskażówka: Aby umieścić małą gumową kotwicę po wewnętrznej stronie nowej pokrywy, można użyć wąskiego przedmiotu, np. bardzo małego śrubokręta. Upewnij się, że kotwa pewnie trzyma nową czerwoną osłonę.

Ważne: Aby zapewnić wymaganą wodoszczelność, nowa pokrywa musi być płaska dookoła i na środku, bez wybrzuszeń.

Podłącz wtyczkę micro-USB kabla panelu słonecznego do złącza micro-USB krzywki baterii WLAN. Upewnij się, że wtyczka jest prawidłowo i mocno osadzona. Należy również upewnić się, że gumowe uszczelki są prawidłowo osadzone, aby zapewnić wodoszczelność.

Wskaźówka: W widoku na żywo w aplikacji można zobaczyć za pomocą symbolu baterii - analogicznie do ładowania smartfona - jak tylko panel słoneczny ładuje baterię aparatu w promieniach słońca.

Po zmontowaniu wszystkich elementów sprawdzić ponownie, czy nowa osłona z tyłu kamery i złącze micro-USB są dobrze osadzone, tak aby połączenie było wodoszczelne.

W zależności od sytuacji montażowej na miejscu: W celu odciążenia lub według życzenia można zamocować kabel między panelem słonecznym a kamerą za pomocą zacisków kablowych,

COMMISSIONING

Do pracy z panelem słonecznym należy zapewnić:

App

- App2Cam Plus -

• W stacji bazowej WLAN i kamerze akumulatorowej WLAN musi być zainstalowana najnowsza wersja oprogramowania sprzętowego. Sprawdzić wersle? W aplikacji przejdź do ścieżki:

Przegląd -> Menu -> Ustawienia -> Ustawienia zaawansowane -> Ustawienia urządzenia -> Sprawdź aktualizację oprogramowania sprzętowego,

Punkty, na które należy zwrócić uwagę podczas aktualizacji oprogramowania sprzętowego za pomocą aplikacji, zostały opisane w instrukcji obsługi kamery akumulatorowej WLAN.

• W ustawienlach kamery akumulatorowej WLAN, która jest podłączona do panelu słonecznego, tryb pracy musi być ustawiony na „Solar”. Aby to zrobić, przejdź w aplikacji do ścieżki:

Przegląd -> Menu -> Ustawienia -> Ustawienia zaawansowane -> Ustawienia kamery 1 lub 2 -> Tryb pracy

WAŻNE UWAGI

Panel słoneczny jest umieszczony najlepiej wówczas, gdy ...

√ jest zainstalowany w taki sposób, aby otrzymywaćł jak najwięcej światła słonecznego w ciągu dnia: na półkuli północnej (lokalizacja np. w Europie, Ameryce Północnej, Azji) zwykle w kierunku południowym, na półkuli południowej (lokalizacja np. w Ameryce Południowej, Australii) zwykle w kierunku północnym.
√ jest ustawiony pod kątem ok. 30° (w stosunku do wyobrażonej linii poziomej)

Należy również uwzględniać:

• Regularnie usuwać kurz i brud z panelu słonecznego.
• Gdy temperatura spada poniżej 0^ C, kamera nie jest już ładowana przez panel słoneczny w celu ochrony akumulatora
• Upewnij się, że wtyczka micro USB jest prawidłowo włóżona do portu micro USB w aparacie, aby zapewnić odpowiednią wodoszczelność.
• Jeśli wtyczka micro-USB nie jest podłączona do portu micro-USB, należy prawidłowo umieścić gumową nakładkę na czerwonej pokrywie aparatu, aby uzyskać wymaganą wodoszczelność.
• Informacje na temat ABUS WLAN Akku Cam ze stacją bazową znajdują się w instrukcji obsługi kamery.

DANE TECHNICZNE

Wymiary 173,5 x 120,5 x 12,5 mm (bez wspornika)
Masa 170 g (bez uchwytu)
Długość kabla 3 m
Temperatura robocza -20°C do 60°C
Temperatura ładowania WLAN Akku Cam 0°C do 45°C
Stopień ochrony IP65
Robocza wilgotność powietrza 10 - 90%
Napięcie znamionowe 4,5 V
Prąd znamionowy 570 mA
