PPIC90600 - Cámara de vigilancia ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar para cámara de vigilancia
Marca	ABUS
Modelo	PPIC90600
Dimensiones (sin soporte)	173,5 x 120,5 x 12,5 mm
Peso (sin soporte)	170 g
Longitud del cable	3 m
Alimentación	Panel solar, tensión nominal 4,5 V, corriente nominal 570 mA
Índice de protección	IP65
Temperatura de funcionamiento	-20 °C a 60 °C
Temperatura de carga de la batería	0 °C a 45 °C
Humedad de funcionamiento	10 - 90 %
Funciones principales	Carga de la batería de la cámara WiFi Cam mediante micro-USB; ángulo de inclinación recomendado 30°; orientación hacia el sur (hemisferio norte) o hacia el norte (hemisferio sur)
Compatibilidad	Cámara ABUS WiFi Cam con batería integrada
Contenido del paquete	Panel solar, cable de 3 m, soporte de pared, plantilla de perforación, nueva tapa del compartimento de la batería, cierre para la tapa, bridas, guía de inicio rápido, instrucciones de seguridad
Mantenimiento y limpieza	Limpiar regularmente el polvo y la suciedad del panel solar para garantizar un rendimiento óptimo.
Seguridad	Asegurar la estanqueidad de las conexiones micro-USB y la tapa de la batería; la carga se interrumpe por debajo de 0 °C para proteger la batería.
Instalación	Fijación mural con soporte, orientación según insolación, inclinación a 30°, conexión micro-USB a la cámara.
Configuración requerida	Aplicación App2Cam Plus, firmware actualizado, modo de funcionamiento «Solar» activado en los ajustes de la cámara.

Preguntas frecuentes - PPIC90600 ABUS

¿Cómo orientar el panel solar para un rendimiento óptimo?

En el hemisferio norte, oriente el panel hacia el sur; en el hemisferio sur, hacia el norte. Inclínelo aproximadamente 30° con respecto a la horizontal para maximizar la exposición al sol.

¿Puedo usar este panel solar con cualquier cámara ABUS?

Este panel está especialmente diseñado para las cámaras ABUS WiFi Cam con batería integrada. Reemplaza la tapa roja original y se conecta mediante un cable micro-USB.

¿Qué hacer si la batería de la cámara no se carga en tiempo soleado?

Verifique que el modo de funcionamiento esté ajustado en «Solar» en la aplicación (Menú > Ajustes > Ajustes avanzados > Modo de funcionamiento). Asegúrese también de que el cable micro-USB esté bien insertado y que el panel esté limpio.

¿Cómo garantizar la estanqueidad de la conexión micro-USB?

Inserte firmemente el conector micro-USB en el puerto de la cámara, luego asegúrese de que las juntas de goma estén correctamente posicionadas. Si el conector no está conectado, vuelva a colocar el tapón de goma en la tapa roja.

¿Funciona el panel solar en tiempo nublado?

Sí, pero la producción de electricidad se reduce. Algunas horas de sol al día suelen ser suficientes para cargar completamente la batería. Las condiciones meteorológicas y estacionales influyen en el rendimiento.

¿Cuál es el ángulo de inclinación recomendado?

Incline el panel aproximadamente 30° con respecto a una línea horizontal imaginaria. Este ángulo permite captar la máxima luz solar durante todo el día.

¿Cómo limpiar el panel solar?

Retire regularmente el polvo y la suciedad con un paño suave y seco. Evite productos abrasivos que podrían rayar la superficie y reducir la eficiencia.

¿Por qué se detiene la carga por debajo de 0 °C?

Para proteger la batería de la cámara, la carga se interrumpe automáticamente cuando la temperatura es inferior a 0 °C. La batería podría dañarse si se cargara en tiempo muy frío.

¿Es lo suficientemente largo el cable del panel solar?

El cable mide 3 metros, lo que permite alejar el panel de la cámara si es necesario. Use las bridas suministradas para fijar el cable y evitar tensiones.

¿Cómo instalar la nueva tapa roja suministrada?

Primero retire la tapa roja original de la cámara tirando del ancla de goma. Luego inserte la nueva tapa asegurándose de que esté perfectamente plana y centrada para garantizar la estanqueidad. Use un destornillador pequeño para ayudar a posicionar la fijación de goma.

MANUAL DE USUARIO PPIC90600 ABUS

Volumen de entrega	59
Instalación	60
Información importante	65
Datos técnicos	66

Polski

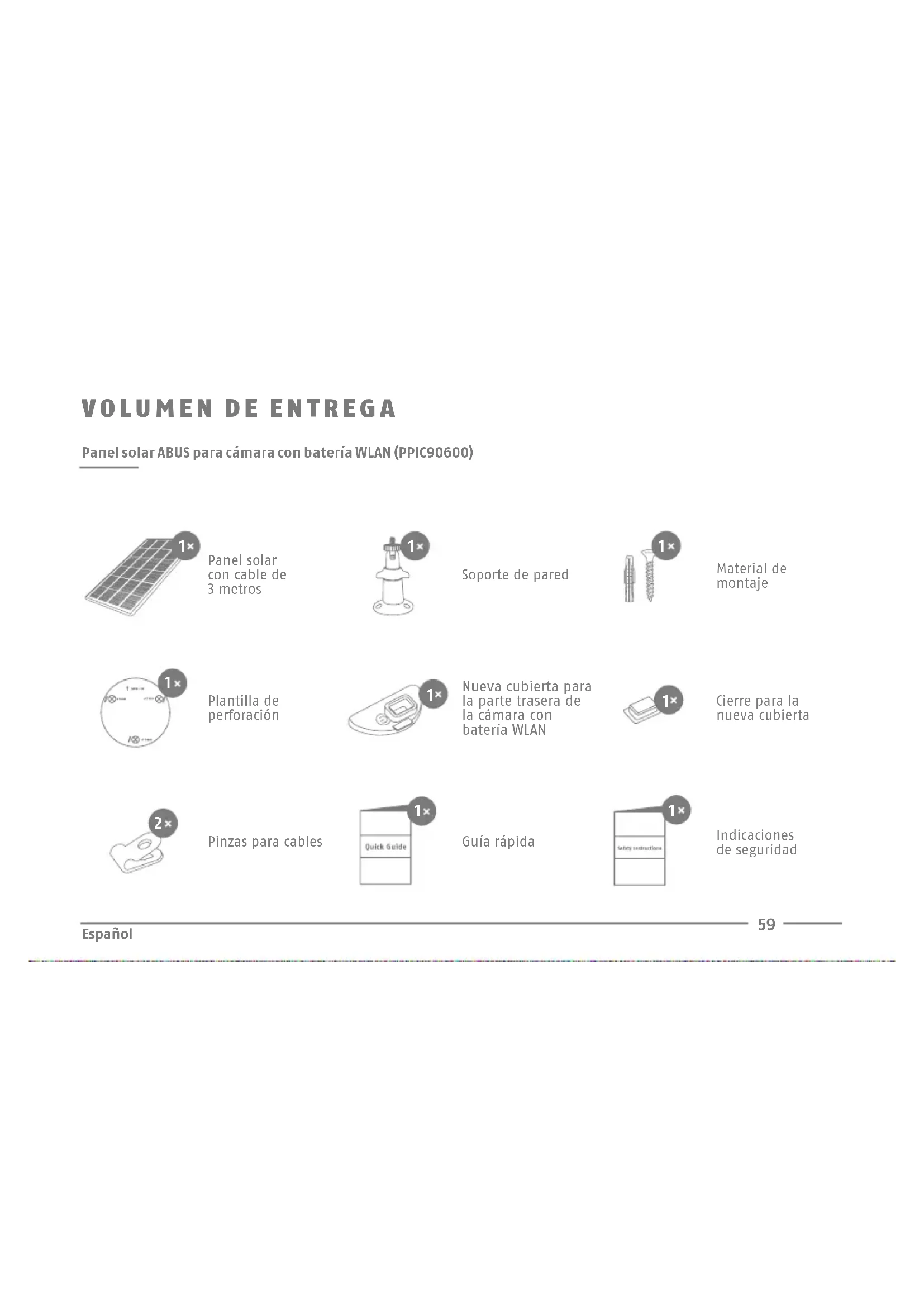

Panel solar ABUS para cámara con batería WLAN (PPIC90600)

Panel solar con cable de 3 metros

Soporte de pared

Material de montaje

Plantilla de perforación

Nueva cubierta para la parte trasera de la cámara con batería WLAN

Cierre para la nueva cubierta

Pinzas para cables

Guía rápida

Indicaciones de seguridad

INSTALACIÓN

Tenga en cuenta los siguientes factores para la colocación del panel solar.

Estos factores pueden afectar a la eficiencia del panel solar:

• Monte el panel solar en un lugar que reciba luz solar uniforme durante todo el año. Para cargar la batería de la cámara, normalmente bastan unas pocas horas de luz solar directa al día.
• Las condiciones meteorológicas, los cambios estacionales y la ubicación geográfica influyen en la generación de energía del panel solar.
• La suciedad o los residuos acumulados en el panel pueden afectar negativamente a la absorción de la luz solar.

1

Marque la posición de los 3 orificios necesarios en el lugar deseado utilizando la plantilla de perforación o el soporte mural y, por ejemplo, un lápiz. Para ello, puede desenroscar el soporte. A la hora de elegir una ubicación, tenga también en cuenta la longitud máxima del cable del panel solar.

Taladre los orificios e inserte los tacos adjuntos.

Fije el soporte mural con los tornillos incluidos.

2

Gire la rótula del soporte con la rosca en la abertura correspondiente de la parte posterior del panel solar. Apriete la tuerca de unión suministrada para que la rótula y el panel solar queden unidos de forma estable.

3

Ajuste el panel solar para que reciba la mayor cantidad de luz solar posible a la largo del día. Recomendamos inclinar el panel solar en un ángulo de aproximadamente 30° con respecto a una línea horizontal Imaginarla. Después, apriete la rótula con la tuerca de mariposa.

4

En la parte posterior su WIFI Battery Cam, quite la cubierta roja original al sacar el anclaje de goma dicha cubierta por completo.

INSTALACIÓN

Inserte la nueva cubierta roja que viene con el panel solar de manera que la nueva cubierta quede completamente nivelada con la parte posterior de la cámara con batería WLAN y garantice la impermeabilidad.

Consejo: Para colocar el pequeño anclaje de goma en el interior de la nueva cubierta, puede utilizar un objeto estrecho, por ejemplo, un destornillador muy pequeño. Asegúrese de que el anclaje sujeta bien la nueva cubierta roja.

Importante; Para garantizar la estanqueidad requerida, la nueva cubierta debe quedar plana en todo su contorno y en el centro, sin abultarse.

Conecte el enchufe micro-USB del cable del panel solar al conector micro-USB de la leva de la batería WLAN. Asegúrese de que la clavila está bien asentada y que las juntas de goma estén bien asentadas para garantizar la estanqueidad. Sugerencia: En la vista en vivo de la aplicación, puede ver mediante el símbolo de la batería-análogo al de la carga de un smartphone- en cuanto el panel solar carga la batería de la cámara bajo la luz del sol.

Una vez montados todos los componentes, vuelva a asegurarse de que la nueva cubierta de la parte trasera de la cámara y el conector microUSB están bien fijados para que la conexión sea estanca. Dependiendo de la situación de la instalación en el lugar: Para aliviar la tensión o como se desee, puede fijar el cable entre el panel solar y la cámara utilizando las abrazaderas de cable.

PONER EN MARCHA

Para el funcionamiento con panel solar, por favor, asegúrese de lo siguiente:

App

- App2Cam Plus -

- La estación base WLAN y la cámara con batería WLAN deben tener la última versión del firmware instalada.

¿Comprobar la versión? Siga la siguiente ruta en la aplicación:

Vista general -> Menú -> Ajustes -> Ajustes avanzados ->

Ajustes del dispositivo -> Comprobar la actualización del firmware. Los puntos a los que debe prestar atención al actualizar el firmware a través de la APLICACIÓN se describen en el manual de instrucciones de la cámara con batería WLAN

- En los ajustes de la cámara con batería WLAN conectada al panel solar, el modo de funcionamiento debe ser „Solar“. Para ello, siga la siguiente ruta en la aplicación:

Vista general -> Menú -> Ajustes -> Ajustes avanzados ->

Ajustes de la cámara 1 o 2 -> Modo de funcionamiento

INFORMACIÓN IMPORTANTE

Su panel solar está colocado de forma óptima si ...

√ se instala de manera que reciba la mayor cantidad de luz solar posible a lo largo del día: en el hemisferio norte (ubicación, por ejemplo, de Europa, América del Norte, Asia), generalmente hacia el sur; en el hemisferio sur (ubicación, por ejemplo, de América del Sur, Australia), generalmente hacia el norte.

√ está alineado en un ángulo de aproximadamente 30° (con respecto a una línea horizontal imaginaria)

También debe tenerse en cuenta lo siguiente:

- Limpie regularmente el polvo y la suciedad del panel solar.

- Cuando la temperatura desciende por debajo de 0 ° C, la cámara deja de cargarse a través del panel solar para proteger la batería

- Asegúrate de que la clavija micro USB está correctamente insertada en el puerto micro USB de la cámara para una adecuada impermeabilización.

- Si la clavija micro USB no está conectada al puerto micro USB, debe colocar la tapa de goma correctamente en la cubierta roja de la cámara para la impermeabilidad requerida.

- Para obtener información sobre la ABUS WLAN Akku Cam con estación base, consulte el manual de instrucciones de la cámara.

DATOS TÉCNICOS

Dimensiones 173,5 x 120,5 x 12,5 mm (sin soporte)
Peso 170 g (sin soporte)
Longitud del cable 3 m
Temperatura de funcionamiento entre -20°C y 60°C
Temperatura de carga de la cámara con batería WLAN entre 0 °C y 45 °C
Clase de protección IP65
Humedad de funcionamiento 10 - 90 %
Tensión nominal 4,5 V
Corriente nominal 570 mA
