PPIC90600 - Övervakningskamera ABUS - Gratis bruksanvisning och manual

Produkttyp	Solpanel för övervakningskamera
Märke	ABUS
Modell	PPIC90600
Mått (utan fäste)	173,5 x 120,5 x 12,5 mm
Vikt (utan fäste)	170 g
Kabellängd	3 m
Strömförsörjning	Solpanel, nominell spänning 4,5 V, nominell ström 570 mA
Skyddsklass	IP65
Driftstemperatur	-20 °C till 60 °C
Batteriladdningstemperatur	0 °C till 45 °C
Driftfuktighet	10 - 90 %
Huvudfunktioner	Laddning av WiFi Cam-kamerans batteri via micro-USB; rekommenderad lutningsvinkel 30°; orientering mot söder (norra halvklotet) eller norr (södra halvklotet)
Kompatibilitet	ABUS WiFi Cam-kamera med inbyggt batteri
Leveransinnehåll	Solpanel, kabel 3 m, väggfäste, borrmall, nytt lock för batterifack, lockförslutning, kabelklämmor, snabbguide, säkerhetsanvisningar
Underhåll och rengöring	Rengör regelbundet damm och smuts från solpanelen för att säkerställa optimal prestanda.
Säkerhet	Säkerställ vattentäthet för micro-USB-anslutningar och batteriluckan; laddningen avbryts under 0 °C för att skydda batteriet.
Installation	Väggmontage med fäste, orientering efter solening, lutning 30°, micro-USB-anslutning till kameran.
Systemkrav	App2Cam Plus-app, uppdaterad firmware, driftläge «Solläge» aktiverat i kamerans inställningar.

Vanliga frågor - PPIC90600 ABUS

Hur orienterar jag solpanelen för optimal prestanda?

På norra halvklotet, orientera panelen mot söder; på södra halvklotet, mot norr. Luta den cirka 30° från horisontalplanet för att maximera solexponeringen.

Kan jag använda denna solpanel med någon ABUS-kamera?

Denna panel är särskilt utformad för ABUS WiFi Cam-kameror med inbyggt batteri. Den ersätter det ursprungliga röda locket och ansluts via en micro-USB-kabel.

Vad gör jag om kamerans batteri inte laddas i soligt väder?

Kontrollera att driftläget är inställt på «Solläge» i appen (Meny > Inställningar > Avancerade inställningar > Driftläge). Se även till att micro-USB-kabeln är ordentligt ansluten och att panelen är ren.

Hur säkerställer jag att micro-USB-anslutningen är vattentät?

Sätt i micro-USB-kontakten ordentligt i kameraanslutningen och se till att gummitätningarna är korrekt placerade. Om kontakten inte är ansluten, sätt tillbaka gummiproppen på det röda locket.

Fungerar solpanelen i molnigt väder?

Ja, men elproduktionen är reducerad. Några timmars solsken per dag räcker vanligtvis för att fulladda batteriet. Väder- och säsongsförhållanden påverkar prestandan.

Vilken är den rekommenderade lutningsvinkeln?

Luta panelen cirka 30° från en tänkt horisontell linje. Denna vinkel möjliggör maximalt upptag av solljus under dagen.

Hur rengör jag solpanelen?

Avlägsna regelbundet damm och smuts med en mjuk, torr trasa. Undvik slipande produkter som kan repa ytan och minska effektiviteten.

Varför stannar laddningen under 0 °C?

För att skydda kamerans batteri avbryts laddningen automatiskt när temperaturen är under 0 °C. Batteriet kan skadas om det laddas i mycket kallt väder.

Är solpanelens kabel tillräckligt lång?

Kabeln är 3 meter lång, vilket gör att panelen kan placeras bort från kameran vid behov. Använd de medföljande kabelklämmorna för att fästa kabeln och undvika spänningar.

Hur installerar jag det medföljande nya röda locket?

Ta först bort det ursprungliga röda locket från kameran genom att dra i gummi ankaret. Sätt sedan i det nya locket och se till att det är helt plant och centrerat för vattentäthet. Använd en liten skruvmejsel för att positionera gummifästet.

BRUKSANVISNING PPIC90600 ABUS

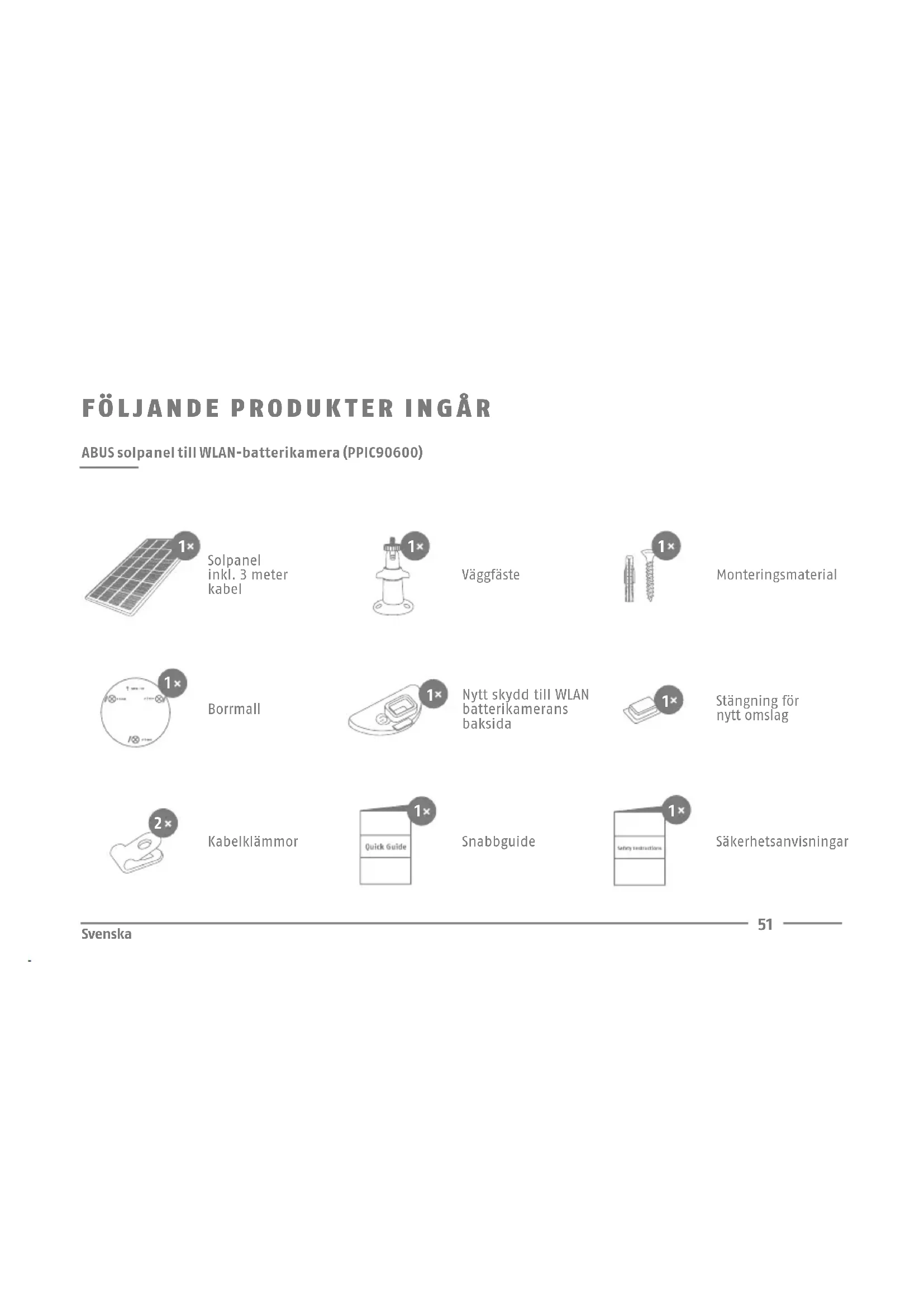

Följande produkter Ingår	51
Installation	52
Viktig Information	57
Teknisk Data	58

Español

Tänk på följande när du placerar solpanelen.

Dessa faktorer kan påverka solpanelens effektivitet:

• Montera solpanelen på en plats som får jämnt solljus året runt. För att ladda kamerabatteriet räcker del oftast med några timmars direkt solljus per dag.
  • Väderförhållanden, ärstidsväxlingar och det geografiska läget påverkar solpanelens elproduktion.
• Smuts eller skräp på panelen kan påverka absorptionen av solljus negativt.

1

Markera positionen för de 3 borrhålen på önskad plats med hjälp av borrmallen eller väggfästet och teknisk data en penna. För att göra detta kan du skruva loss fästet. När du väljer plats ska du också ta hänsyn till solpanelens maximala kabellängd.

Borra hålen och sätt in de medföljande pluggarna.

Fäst väggfästet med de medföljande skruvarna.

2

Vrid in fästets kulled med gånga i motsvarande öppning på solpanelens baksida. Dra åt den medföljande muttern så att kulleden och solpanelen är stabilt anslutna.

3

Finjustera solpanelen så att den får så mycket solljus som möjligt under hela dagen. Vi rekommenderar att solpanelen lutas i en vinkel på ca 30°mot en tänkt horisontell linje. Dra nu åt kulleden med vingmutter.

4

På baksidan av WLAN-batterlkammaren tar du bort det röda originalskyddet helt och hållet genom att dra ut gummifästet på det röda skyddet helt och hållet.

INSTALLATION

Sätt i det nya röda höljet som följer med solpanelen så att det nya höljet sitter helt i nivå med baksidan av WLAN-batterikammaren och säkerställer vattentätheten.

Tips; För att placera det lilla gummiankaret på insidan av det nya locket kan du använda ett smalt föremål, t.ex. en mycket liten skruvmejsel. Se till att ankaret håller fast det nya röda locket ordentligt.

Viktigt; För att säkerställa den nödvändiga vattentätheten måste det nya locket sitta plant runt om och i mitten utan att bukta ut.

Anslut mikro-USB-kontakten på solpanelkabeln till mikro-USB-kontakten på WLAN-batterikammaren. Kontrollera att kontakten sitter korrekt och stadigt på plats. Se också till att gummitätningarna sitter rätt för att säkerställa vattentäthet.

Tips: I appens live-vy kan du med hjälp av batterisymbolen se - på samma sätt som när du laddar en smartphone - när solpanelen laddar kamerans batteri i solskenet.

När alla komponenter har monterats ska du åte- rigen kontrollera att det nya locket på kamerans bakslda och mikro-USB-kontakten sitter ordentligt så att anslutningen är vattentät.

Beroende på installationssituationen på plats: För att avlasta kabeln kan du fästa kabeln mellan solpanelen och kameran med hjälp av kabelklämmorna.

KOMMUNIKATION

För drift med solpanel ska du säkerställa följande:

App

- App2Cam Plus -

- Den senaste versionen av den inbyggda programvaran måste vara

Installerad på WLAN-basstationen och i WLAN-batterikammaren.

Kontrollera version? Gör så här I appen:

Översikt -> Meny -> Inställningar -> Avancerade inställningar ->

Enhetsinställningar -> Kontrollera uppdatering av fast programvara.

De punkter som du måste vara uppmärksam på när du uppdaterar den fasta

programvaran via appen står i bruksanvisningen till WLAN-batterikameran.

- I inställningarna till WLAN-batterikammaren som är ansluten till solpane-

len måste driftläget vara "Sol". Gör så här I appen:

Översikt -> Meny -> Inställningar -> Avancerade inställningar ->

Inställningar för kamera 1 eller 2 -> Driftläge

VIKTIG INFORMATION

Din solpanel är placerad på bästa sätt när ...

√ den har installerats så att den får så mycket solljus som möjligt under hela dagen:

på norra halvklotet (t.ex. i Europa, Nordamerika, Asien) vanligtvis mot söder, på södra halvklotet (t.ex. i Sydamerika, Australien) vanligtvis mot norr.

√ den är riktad i en vinkel på ca 30° (i förhållande till en länkt horisontell linje)

Tänk också på:

- Ta regelbundet bort damm och smuts från solpanelen.

- När temperaturen sjunker under 0 ° C laddas kameran inte längre via solpanelen för att skydda batteriet.

- Se till att mikro-USB-kontakten är korrekt insatt i kamerans mikro-USB-port för att få ett lämpligt vattentäthet.

- Om mikro-USB-kontakten inte är ansluten till mikro-USB-porten måste du placera gummikåpan

korrekt på kamerans röda lock för att uppnå den nödvändiga vattentätheten.

• Information om ABUS WLAN Akku Cam med basstation finns i kamerans bruksanvisning.

TEKNISK DATA

Mått 173,5 x 120,5 x 12,5 mm (utan fäste)
Vikt 170 g (utan fäste)
Kabellängd 3 m
Drifttemperatur -20 °C till 60 °C
Laddningstemperatur för WLAN-batterikamera 0 °C till 45 °C
Kapslingsklass IP65
Luftfuktighet vid drift 10–90 %
Nominell spänning 4,5 V
Märkström 570 mA
