PPIC90600 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

Produkttype	Solpanel til overvågningskamera
Mærke	ABUS
Model	PPIC90600
Dimensioner (uden beslag)	173,5 x 120,5 x 12,5 mm
Vægt (uden beslag)	170 g
Kabellængde	3 m
Strømforsyning	Solpanel, nominel spænding 4,5 V, nominel strøm 570 mA
Beskyttelsesklasse	IP65
Driftstemperatur	-20 °C til 60 °C
Batteriopladningstemperatur	0 °C til 45 °C
Driftsfugtighed	10 - 90 %
Hovedfunktioner	Genopladning af WiFi Cam-kameraets batteri via mikro-USB; anbefalet hældningsvinkel 30°; orientering mod syd (nordlige halvkugle) eller nord (sydlige halvkugle)
Kompatibilitet	ABUS WiFi Cam-kamera med indbygget batteri
Leveringsindhold	Solpanel, 3 m kabel, vægbeslag, boreguide, nyt batterirumsdæksel, dæksellås, kabelbindere, hurtigstartguide, sikkerhedsanvisninger
Vedligeholdelse og rengøring	Rengør jævnligt støv og snavs fra solpanelet for at sikre optimal ydelse.
Sikkerhed	Sørg for tæthed af mikro-USB-forbindelser og batteridæksel; opladningen afbrydes under 0 °C for at beskytte batteriet.
Installation	Vægmontering med beslag, orientering efter sollys, hældning på 30°, mikro-USB-forbindelse til kameraet.
Nødvendig konfiguration	App2Cam Plus-app, opdateret firmware, driftsmodus 'Sol' aktiveret i kameraets indstillinger.

Ofte stillede spørgsmål - PPIC90600 ABUS

Hvordan orienterer man solpanelet for optimal ydelse?

På den nordlige halvkugle orienteres panelet mod syd; på den sydlige halvkugle mod nord. Hæld det ca. 30° i forhold til horisontalen for at maksimere solens eksponering.

Kan jeg bruge dette solpanel med ethvert ABUS-kamera?

Dette panel er specielt designet til ABUS WiFi Cam-kameraer med indbygget batteri. Det erstatter det originale røde dæksel og tilsluttes via et mikro-USB-kabel.

Hvad gør jeg, hvis kameraets batteri ikke oplades i solskin?

Kontroller, at driftsmodussen er indstillet til 'Sol' i appen (Menu > Indstillinger > Avancerede indstillinger > Driftsmodus). Sørg også for, at mikro-USB-kablet er korrekt indsat, og at panelet er rent.

Hvordan sikrer man tætheden af mikro-USB-forbindelsen?

Indsæt mikro-USB-stikket fast i kameraets port, og sørg for, at gummipakningerne er korrekt placeret. Hvis stikket ikke er tilsluttet, sæt gummiproppen tilbage på det røde dæksel.

Virker solpanelet i overskyet vejr?

Ja, men elproduktionen er reduceret. Et par timers solskin om dagen er normalt nok til at oplade batteriet helt. Vejr- og sæsonforhold påvirker ydelsen.

Hvad er den anbefalede hældningsvinkel?

Hæld panelet ca. 30° i forhold til en imaginær vandret linje. Denne vinkel fanger mest muligt sollys i løbet af dagen.

Hvordan rengør man solpanelet?

Fjern jævnligt støv og snavs med en blød, tør klud. Undgå slibende midler, der kan ridse overfladen og reducere effektiviteten.

Hvorfor stopper opladningen ved temperaturer under 0 °C?

For at beskytte kameraets batteri afbrydes opladningen automatisk, når temperaturen er under 0 °C. Batteriet kunne blive beskadiget, hvis det oplades i meget koldt vejr.

Er solpanelets kabel langt nok?

Kablet er 3 meter langt, hvilket gør det muligt at placere panelet væk fra kameraet om nødvendigt. Brug de medfølgende kabelbindere til at fastgøre kablet og undgå spænding.

Hvordan installerer man det medfølgende nye røde dæksel?

Fjern først det originale røde dæksel fra kameraet ved at trække i gummiankeret. Indsæt derefter det nye dæksel, og sørg for, at det er helt plant og centreret for at sikre tæthed. Brug en lille skruetrækker til at placere gummibeslaget.

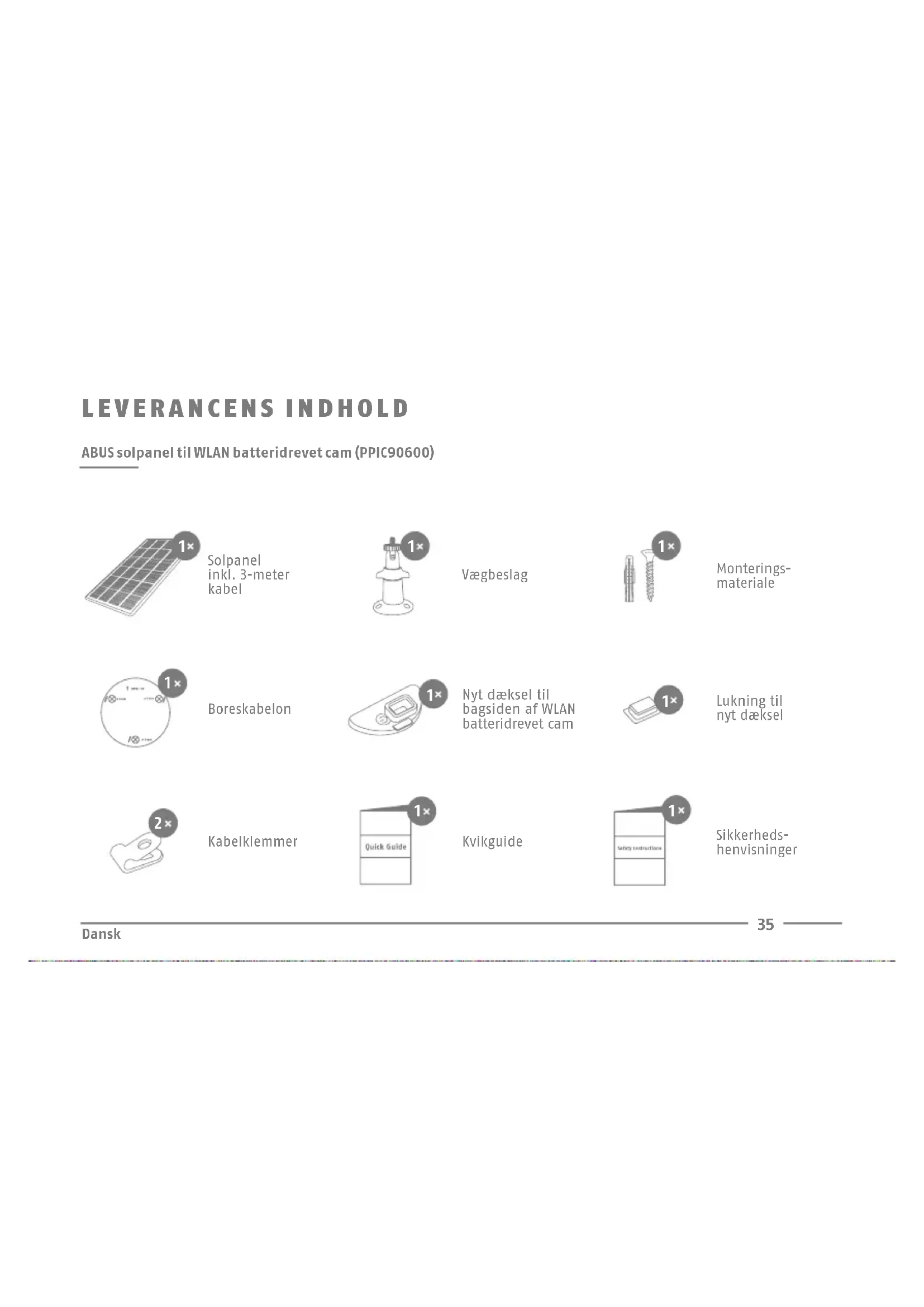

BRUGSANVISNING PPIC90600 ABUS

Lukning til nyt dæksel

Kabelklemmer

Kvikguide

Sikkerheds-henvisninger

INSTALLATION

Overhold fölgende faktorer i forbindelse med placeringen af solpanelet.

Disse faktorer kan påvirke solpanelets effektivitet:

• Monter solpanelet på et sted, hvor der er ensartet sollys hele året rundt. For at oplade
  et kamerabatteri er det normalt nok med kun nogle få timers direkte sollys om dagen.
  • Veirforhold, sæsonudsving og den geografiske placering har indfivdelse på solpanelets
  strømproduktion.
• Snavs eller snavs på panelet kan påvirke absorptionen af sollyset negativt.

1

Marker placeringen af de 3 nødvendige borehuller på det ønskede sted ved hjælp af boreskabelonen eller vægbeslaget og f.eks. en blyant. For at gøre dette kan du skrue holderen fra hinanden. Når du vælger en placering, skal du også overveje solpanelets maksimale kabellængde.

Bor hullerne, og sæt de medfølgende dyvler i.

Fastgør vægbeslaget med de medfølgende skruer.

2

Drej beslagets kugleled med gevindet Ind I den tilsvarende åbning på bagsiden af solpanelet. Spænd den medfølgen-de omløbermøtrik, så kugleddet og solpanelet er stabilt forbundet.

3

Finjuster solpanelet, så det modtager så meget sollys som muligt i løbet af dagen. Vi anbefaler at vippe solpanelet i en vinkel på ca. 30° i forhold til en imaginær vandret linje. Spænd nu kugleleddet med vingskruen.

4

På bagsiden af dit WLAN batteridrevet cam skal du fjerne det originale røde dæksel helt ved at trække gummiankeren på det røde dæksel helt ud.

INSTALLATION

Sæt det nye røde dæksel, der følger med solpanelet, i, så det nye dæksel sidder helt i niveau med bagsiden af WLAN batterldrevet cam og sikrer vandtætheden.

Tip: For at placere det lille gummianker på indersiden af det nye dæksel kan du bruge en smal genstand, f.eks. en meget lille skruetrækker, til at placere det lille gummianker. Sørg for, at ankeret holder det nye røde dæksel sikkert fast.

Vigtigt: For at sikre den nødvendige vandtæthed skal det nye dæksel sidde fladt hele vejen rundt og i midten uden at bule ud.

Tilslut mikro-USB-stikket på solpanelkablet til mikro-USB-stikket på WLAN-batterikameraet. Sørg for, at stikket sidder korrekt og fast. Sørg også for, at gummitætningerne sidder korrekt for at sikre vandtæthed.

Tip: I livevisningen i appen kan du ved hjælp af batterisymbolet - svarende til opladning af en smartphone - se, når solpanelet oplader kamera-ets batterl i solskin.

Når alle komponenterne er monteret, skal du igen kontrollere, at det nye dæksel på bagsiden af kameraet og micro-USB-stilkket sidder godt fast, så forbindelsen er vandtæt.

Afhængigt af installationssituationen på stedet: Du kan fastgøre kablet mellem solpanelet og kameraet ved hjælp af kabelklemmerne for at aflaste det eller efter ønske.

IBRUGTAGNING

Til driften med solpanel skal du sikre dig:

App

- App2Cam Plus -

- Den nyeste firmwareversion skal være installeret på din WLAN-basisstation og det batterldrevne WLAN-kamera.

Kontrollere versionen? I appen skal du følge stien:

Oversigt -> Menu -> Indstillinger -> Avancerede indstillinger ->

Enhedsindstillinger -> Kontroller for firmwareopdatering.

De punkter, du skal være opmærksom på, när du opdaterer firmwaren via appen, er beskrevet i brugsanvisningen til det batteridrevne WLAN-kamera.

- I indstillingerne for det batteridrevne WLAN-kamera, der er tilsluttet solpanelet, skal driftstillstanden være „Solar“. Du kan gøre dette ved at følge stien i appen:

Oversigt -> Menu -> Indstillinger -> Avancerede indstillinger -> Indstillinger for kamera 1 eller 2 -> Driftstilstand

VIGTIGE BEMÆRKNINGER

Dit solpanel er bedst placeret, når ...

√ det er installeret således, at det får så meget sollys som muligt i løbet af dagen: på den nordlige halvkugle (f.eks. i Europa, Nordamerika, Asien) normalt mod syd, på den sydlige halvkugle (f.eks. i Sydamerika, Australien) normalt mod nord.
√ det er justeret i en vinkel på ca. 30° (i forhold til en imaginær vandret linje)

Bemærk også:

• Fjern jævnligt støv og snavs fra solpanelet.
• Når temperaturen falder til under 0 °C, oplades kameraet ikke længere via solpanelet for at beskytte batteriet.
• Sørg for, at mikro-USB-stikket er sat korrekt ind i kameraets mikro-USB-port for at opnå passende vandtæthed.
• Hvis mikro-USB-stikket likke er tilsluttet mikro-USB-porten, skal du sætte gummlhætten korrekt på kameraets røde dæksel for at opnå den nødvendige vandtæthed.
• For oplysninger om ABUS WLAN Akku Cam med basestation henvises til kameraets brugsanvisning.

TEKNISKE DATA

Mål 173,5 x 120,5 x 12,5 mm (uden beslag)
Vægt 170 g (uden holder)
Kabellængde 3 m
Driftstemperatur -20°C til 60°C
Opladningstemperatur WLAN batteridrevet cam	0°C til 45°C
Beskyttelsesklasse IP65
Luftfugtighed ved drift 10 - 90 %
Nominel spænding 4,5 V
Nominel strøm 570 mA
