PPIC90600 - Telecamera di sorveglianza ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare per telecamera di sorveglianza
Marca	ABUS
Modello	PPIC90600
Dimensioni (senza supporto)	173,5 x 120,5 x 12,5 mm
Peso (senza supporto)	170 g
Lunghezza cavo	3 m
Alimentazione	Pannello solare, tensione nominale 4,5 V, corrente nominale 570 mA
Indice di protezione	IP65
Temperatura di funzionamento	-20 °C a 60 °C
Temperatura di carica della batteria	0 °C a 45 °C
Umidità di funzionamento	10 - 90 %
Funzioni principali	Ricarica della batteria della telecamera WiFi Cam tramite micro-USB; angolo di inclinazione consigliato 30°; orientamento verso sud (emisfero nord) o nord (emisfero sud)
Compatibilità	Telecamera ABUS WiFi Cam con batteria integrata
Contenuto della confezione	Pannello solare, cavo 3 m, supporto a parete, dima di foratura, nuovo coperchio del vano batteria, chiusura per coperchio, fascette fermacavo, guida rapida, istruzioni di sicurezza
Manutenzione e pulizia	Pulire regolarmente polvere e sporco dal pannello solare per garantire un rendimento ottimale.
Sicurezza	Garantire la tenuta stagna delle connessioni micro-USB e del coperchio della batteria; la carica viene interrotta al di sotto di 0 °C per proteggere la batteria.
Installazione	Fissaggio a parete con supporto, orientamento secondo l'esposizione solare, inclinazione a 30°, connessione micro-USB alla telecamera.
Requisiti di configurazione	App App2Cam Plus, firmware aggiornato, modalità operativa 'Solare' attivata nelle impostazioni della telecamera.

Domande frequenti - PPIC90600 ABUS

Come orientare il pannello solare per un rendimento ottimale?

Nell'emisfero nord, orientare il pannello verso sud; nell'emisfero sud, verso nord. Inclinarlo a circa 30° rispetto all'orizzontale per massimizzare l'esposizione al sole.

Posso usare questo pannello solare con qualsiasi telecamera ABUS?

Questo pannello è progettato specificamente per le telecamere ABUS WiFi Cam con batteria integrata. Sostituisce il coperchio rosso originale e si collega tramite un cavo micro-USB.

Cosa fare se la batteria della telecamera non si carica con il sole?

Verificare che la modalità operativa sia impostata su 'Solare' nell'app (Menu > Impostazioni > Impostazioni avanzate > Modalità operativa). Assicurarsi inoltre che il cavo micro-USB sia ben inserito e che il pannello sia pulito.

Come garantire la tenuta stagna della connessione micro-USB?

Inserire saldamente il connettore micro-USB nella porta della telecamera, quindi assicurarsi che le guarnizioni in gomma siano posizionate correttamente. Se il connettore non è collegato, riposizionare il tappo in gomma sul coperchio rosso.

Il pannello solare funziona con tempo nuvoloso?

Sì, ma la produzione di elettricità è ridotta. Poche ore di sole al giorno sono generalmente sufficienti per ricaricare completamente la batteria. Le condizioni meteorologiche e stagionali influenzano il rendimento.

Qual è l'angolo di inclinazione consigliato?

Inclinare il pannello a circa 30° rispetto a una linea orizzontale immaginaria. Questo angolo consente di catturare la massima quantità di luce solare durante il giorno.

Come pulire il pannello solare?

Rimuovere regolarmente polvere e sporco con un panno morbido e asciutto. Evitare prodotti abrasivi che potrebbero graffiare la superficie e ridurre l'efficienza.

Perché la carica si interrompe al di sotto di 0 °C?

Per proteggere la batteria della telecamera, la carica viene automaticamente interrotta quando la temperatura è inferiore a 0 °C. La batteria potrebbe danneggiarsi se caricata con temperature molto fredde.

Il cavo del pannello solare è abbastanza lungo?

Il cavo misura 3 metri, il che consente di allontanare il pannello dalla telecamera se necessario. Utilizzare le fascette fermacavo fornite per fissare il cavo ed evitare tensioni.

Come installare il nuovo coperchio rosso fornito?

Rimuovere prima il coperchio rosso originale dalla telecamera tirando l'ancora in gomma. Inserire quindi il nuovo coperchio assicurandosi che sia perfettamente piano e centrato per garantire la tenuta stagna. Utilizzare un piccolo cacciavite per aiutare a posizionare il fissaggio in gomma.

MANUALE UTENTE PPIC90600 ABUS

Dotazione	43
Installazione	44
Avvertenze Importanti	49
Dati tecnici	50

Svenska

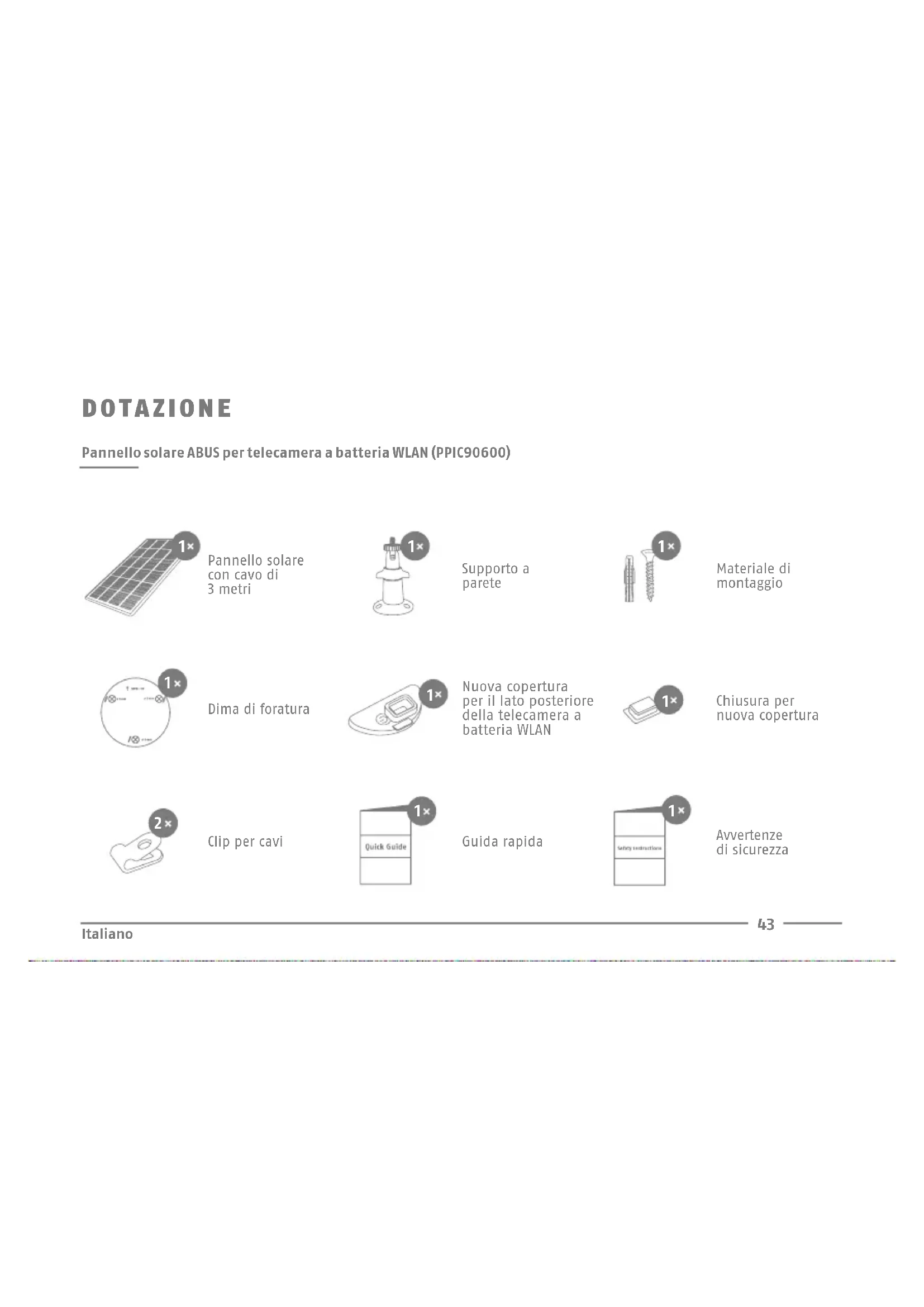

Pannello solare ABUS per telecamera a batteria WLAN (PPIC90600)

Pannello solare con cavo di 3 metri

Supporto a parete

Materiale di montaggio

Dima di foratura

Nuova copertura per il lato posteriore della telecamera a batteria WLAN

Chiusura per nuova copertura

Clip per cavi

Guida rapida

Avvertenze di sicurezza

INSTALLAZIONE

Attenersi alle seguenti Istruzioni per il posizionamento del pannello solare.

Questi fattori possono compromettere l'efficienza del pannello solare:

• Montare il pannello solare in un punto che riceve luce solare uniforme tutto l'anno. Per ottenere una batteria della telecamera carica, di solito sono sufficienti poche ore di luce solare diretta al giorno.
• Le condizioni meteorologiche, i cambiamenti stagionali e la posizione geografica influiscono sulla produzione di energia del pannello solare.
• La presenza di impurità o sedimenti sul pannello può influenzare negativamente l'assorbimento della luce solare.

1

Contrassegnare la posizione dei 3 fori necessari nella posizione desiderata usando la dima di foratura o il supporto a parete con una matita. A questo scopo, il supporto può essere svitato. Nella scelta della posizione, tenere in considerazione anche la lunghezza massima del cavo del pannello solare.

Praticare i fori e inserire i tasselli in dotazione.

Fissare il supporto a parete con le viti in dotazione.

2

Ruotare il giunto sferico del supporto con la filettatura nell'apertura corrispondente sul lato posteriore del pannello solare. Stringere il dado a risvolto in dotazione in modo tale che il giunto sferico e il pannello solare siano collegati in modo stabile.

3

Regolare il pannello solare in modo tale che riceva la ma giore quantità possibile di luce solare durante il giorno. Si consiglia di inclinare il pannello solare con un'angolazione di circa 30° rispetto a una linea orizzontale immaginaria. A questo punto stringere il giunto sferico con l'ausilio della vite ad alette.

4

Sul retro della telecamera della batteria WLAN, rimuovere completamente il coperchio rosso originale estraendo completamente l'ancoraggio in gomma del coperchio rosso.

INSTALLAZIONE

Inserire la nuova copertura rossa fornita con il pannello solare in modo che sia completamente a livello con il retro della telecamera della batteria WLAN e garantisca l'impermeabilità.

Suggerimento: Per posizionare il piccolo ancoraggio in gomma all'interno del nuovo coperchio, è possibile utilizzare un oggetto stretto, ad esempio un cacciavite molto piccolo. Assicurarsi che l'ancoraggio trattenga saldamente il nuovo coperchio rosso.

Importante: Per garantire l'impermeabilità richiesta, la nuova copertura deve essere piatta tutt'intorno e al centro, senza rigonfiamenti.

Collegare a spina micro-USB del cavo del pannello solare al connettore micro-USB della telecamera della batteria WLAN. Assicurarsi che la spina sia correttamente e saldamente inserita. Assicurarsi inoltre che le guarnizioni in gomma siano posizionate correttamente per garantire l'impermeabilità. Suggerimento: nella visualizzazione live dell'app, è possibile vedere tramite il simbolo della batteria - analogo alla ricarica di uno smartphone - quando il pannello solare carica la batteria della fotocamera alla luce del sole.

Una volta che tutti i componenti sono stati montati, controllare ancora che la nuova copertura sul lato posteriore della telecamera e il connettore a spina micro USB slano ben posizlonati in modo tale che il collegamento sia impermeabile. A seconda della situazione di installazione in loco: Per alleggerire la tensione o a seconda delle osigenze, è possibile fissare il cavo tra il pannello solare e la telecamera utilizzando i morsetti per cavi.

COMMISSIONE

Per il funzionamento con il pannello solare assicurarsi che:

App

- App2Cam Plus -

- Sulla stazione base WLAN e sulla camera a batteria WLAN deve essere instalata la versione più recente del firmware.

Controllare la versione? Nell'app, seguire il percorso:

Panoramica -> Menu -> Impostazioni -> Impostazioni avanzate -> Impostazioni dispositivo -> Verifica aggiornamento firmware.

Il punto a cui prestare attenzione durante l'aggiornamento del firmware tramite l'app è descritto nelle istruzioni per l'uso della camera a batteria WLAN.

- Nelle impostazioni della camera a batteria WLAN collegata al pannello solare, la modalità di funzionamento deve essere impostata su „Solare“. A tal fine, seguire il percorso nell'app:

Panoramica -> Menu -> Impostazioni -> Impostazioni avanzate -> Impostazioni della camera 1 o 2 -> Modalità di funzionamento

AVVERTENZE IMPORTANTI

Il pannello solare è posizionato in modo ottimale quando...

√ è installato in modo da ricevere la maggiore quantità possibile di luce solare durante il giorno: nell'emisfero settentrionale (località ad esempio in Europa, America del Nord, Asia) generalmente in direzione sud, nell'emisfero meridionale (località ad esempio in America del Sud, Australia) generalmente in direzione nord;
√ è allineato con un'angolazione di circa 30° (rispetto a una linea orizzontale immaginaria)

Da notare inoltre:

- Rimuovere regolarmente polvere e impurità dal pannello solare.

• A partire da una temperatura inferiore a 0^ , per proteggere la batteria, la telecamera non viene più caricata tramite il pannello solare
• Assicurarsi che la spina micro USB sia inserita correttamente nella porta micro USB della fotocamera per garantire un'adeguata impermeabilità.
• Se la spina micro-USB non è collegata alla porta micro-USB, è necessarlo posizionare correttamente il cappuccio di gomma sul coperchio rosso della fotocamera per garantire l'impermeabilità richiesta.
• Per informazioni sulla ABUS WLAN Akku Cam con stazione base, consultare le istruzioni per l'uso della telecamera.

DATI TECNICI

Dimensioni 173,5 x 120,5 x 12,5 mm (senza supporto)
Peso 170 g (senza supporto)
Lunghezza cavo 3 m
Temperatura di esercizio da -20 °C a 60 °C
Temperatura di carica della telecamera a batteria WLAN	da 0 °C a 45 °C
Tipo di protezione IP65
Umidità di esercizio 10 - 90%
Tensione nominale 4,5 V
Corrente nominale 570 mA
