Type de produit	Panneau solaire pour caméra de surveillance
Marque	ABUS
Modèle	PPIC90600
Dimensions (sans support)	173,5 x 120,5 x 12,5 mm
Poids (sans support)	170 g
Longueur de câble	3 m
Alimentation	Panneau solaire, tension nominale 4,5 V, courant nominal 570 mA
Indice de protection	IP65
Température de fonctionnement	-20 °C à 60 °C
Température de charge de la batterie	0 °C à 45 °C
Humidité de fonctionnement	10 - 90 %
Fonctions principales	Recharge de la batterie de la caméra WiFi Cam via micro-USB ; angle d'inclinaison recommandé 30° ; orientation vers le sud (hémisphère nord) ou nord (hémisphère sud)
Compatibilité	Caméra ABUS WiFi Cam avec batterie intégrée
Contenu de la livraison	Panneau solaire, câble 3 m, support mural, gabarit de perçage, nouveau couvercle de compartiment batterie, fermeture pour couvercle, colliers de serrage, guide de démarrage rapide, consignes de sécurité
Entretien et nettoyage	Nettoyer régulièrement la poussière et la saleté du panneau solaire pour garantir un rendement optimal.
Sécurité	Assurer l'étanchéité des connexions micro-USB et du cache batterie ; la charge est interrompue en dessous de 0 °C pour protéger la batterie.
Installation	Fixation murale avec support, orientation selon ensoleillement, inclinaison à 30°, connexion micro-USB à la caméra.
Configuration requise	Application App2Cam Plus, firmware à jour, mode de fonctionnement « Solaire » activé dans les paramètres de la caméra.

FOIRE AUX QUESTIONS - PPIC90600 ABUS

Comment orienter le panneau solaire pour un rendement optimal ?

Dans l'hémisphère nord, orientez le panneau vers le sud ; dans l'hémisphère sud, vers le nord. Inclinez-le à environ 30° par rapport à l'horizontale pour maximiser l'exposition au soleil.

Puis-je utiliser ce panneau solaire avec n'importe quelle caméra ABUS ?

Ce panneau est spécialement conçu pour les caméras ABUS WiFi Cam avec batterie intégrée. Il remplace le cache rouge d'origine et se connecte via un câble micro-USB.

Que faire si la batterie de la caméra ne se charge pas par temps ensoleillé ?

Vérifiez que le mode de fonctionnement est réglé sur « Solaire » dans l'application (Menu > Paramètres > Paramètres avancés > Mode de fonctionnement). Assurez-vous également que le câble micro-USB est bien inséré et que le panneau est propre.

Comment garantir l'étanchéité de la connexion micro-USB ?

Insérez fermement la fiche micro-USB dans le port de la caméra, puis assurez-vous que les joints en caoutchouc sont correctement positionnés. Si la fiche n'est pas connectée, replacez le bouchon en caoutchouc sur le couvercle rouge.

Le panneau solaire fonctionne-t-il par temps nuageux ?

Oui, mais la production d'électricité est réduite. Quelques heures d'ensoleillement par jour suffisent généralement pour recharger complètement la batterie. Les conditions météorologiques et saisonnières influencent le rendement.

Quel est l'angle d'inclinaison recommandé ?

Inclinez le panneau à environ 30° par rapport à une ligne horizontale imaginaire. Cet angle permet de capter un maximum de lumière solaire tout au long de la journée.

Comment nettoyer le panneau solaire ?

Retirez régulièrement la poussière et la saleté avec un chiffon doux et sec. Évitez les produits abrasifs qui pourraient rayer la surface et réduire l'efficacité.

Pourquoi la charge s'arrête-t-elle en dessous de 0 °C ?

Pour protéger la batterie de la caméra, la charge est automatiquement interrompue lorsque la température est inférieure à 0 °C. La batterie pourrait être endommagée si elle était chargée par temps très froid.

Le câble du panneau solaire est-il assez long ?

Le câble mesure 3 mètres, ce qui permet d'éloigner le panneau de la caméra si nécessaire. Utilisez les colliers de serrage fournis pour fixer le câble et éviter les tensions.

Comment installer le nouveau couvercle rouge fourni ?

Retirez d'abord le cache rouge d'origine de la caméra en tirant sur l'ancre en caoutchouc. Insérez ensuite le nouveau couvercle en veillant à ce qu'il soit parfaitement plan et centré pour garantir l'étanchéité. Utilisez un petit tournevis pour aider à positionner la fixation en caoutchouc.

MODE D'EMPLOI PPIC90600 ABUS

Contenu de la livraison	19
Installation	20
Remarques Importantes	25
Données techniques	26

Nederlands

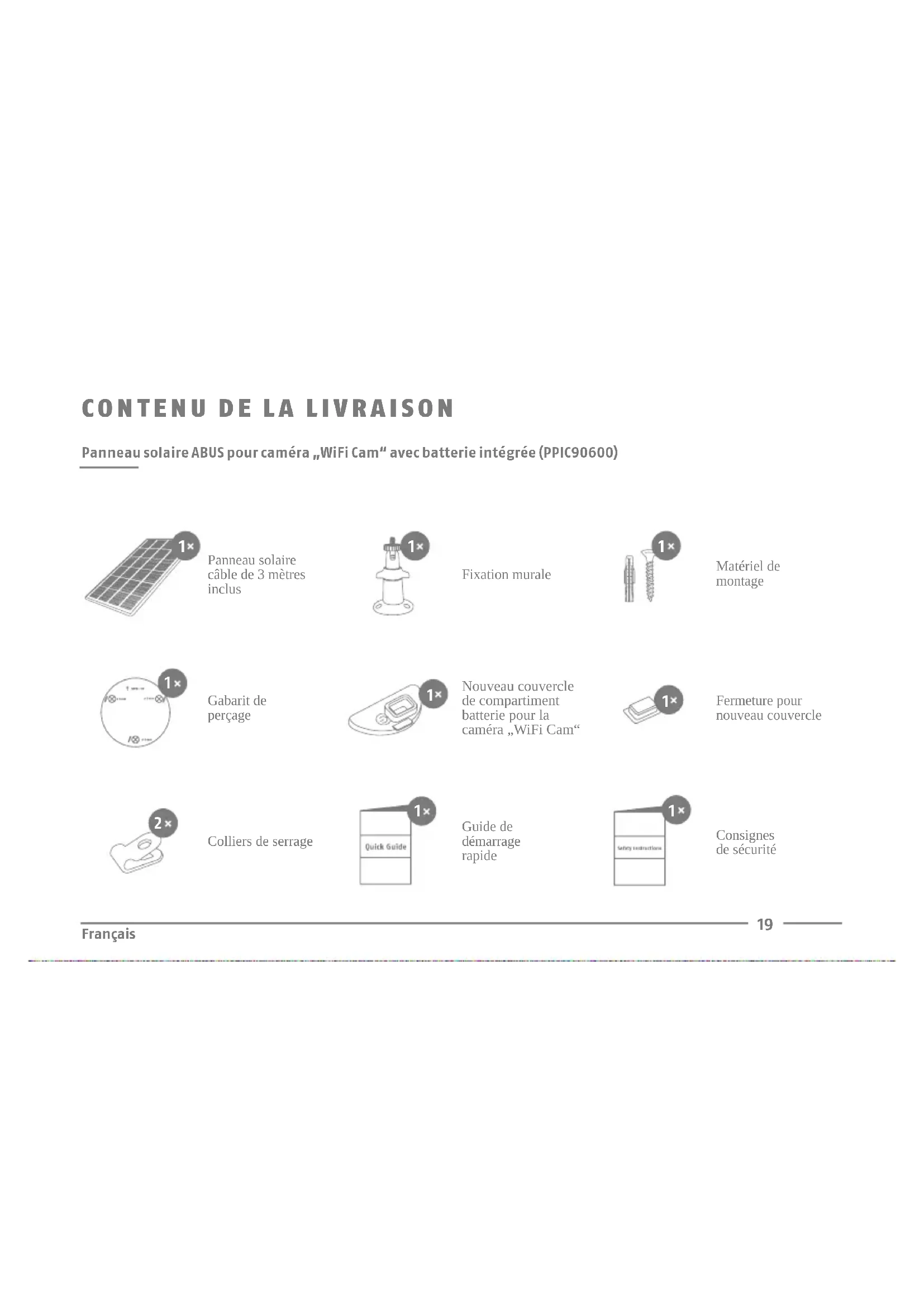

Panneau solaire ABUS pour caméra „WiFi Cam“ avec batterie intégrée (PPIC90600)

Panneau solaire câble de 3 mètres inclus

Fixation murale

Matériel de montage

Gabarit de perçage

Nouveau couvercle de compartiment batterie pour la caméra „WiFi Cam“

Fermeture pour nouveau couvercle

Colliers de serrage

Guide de démarrage rapide

Consignes de sécurité

INSTALLATION

Tenez compte des facteurs suivants concernant le positionnement du panneau solaire.

Ces facteurs peuvent nuire à l'efficacité du panneau solaire:

- Installez le panneau solaire à un endroit où le soleil brille le plus longtemps tout au long de l'année. Quelques heures d'exposition au soleil par jour suffisent en général afin de charger totalement la batterie,

- Les conditions météorologiques, les changements saisonniers et la situation géographique ont une influence sur la production d'électricité du panneau solaire.

- La saleté ou les dépôts sur le panneau peuvent avoir une influence négative sur la réception de la lumière du soleil.

1

À l'aide du gabarit de perçage ou du support mural et d'un crayon par exemple, marquez la position des 3 trous de perçage nécessaires à l'endroit souhaité. Pour cela, vous pouvez dévisser le support. Lors du choix de l'emplacement, tenez également compte de la longueur maximale du câble du panneau solaire.

Percez les trous et insérez les chevilles fournies.

Fixez le support mural à l'alde des vis fournies.

2

Fixez la rotule de la fixation murale au panneau solaire à l'aide de la vis moletée de manière à ce que la fixation et le panneau solaire soient solidement vissés.

3

Ajustez finement le panneau solaire de manière à ce qu'il reçoive un maximum de lumière du soleil tout au long de la journée. Nous recommandons d'incliner le panneau solaire à un angle d'environ 30° par rapport à une ligne horizontale Imaginaire. Vissez maintenant la rotule à l'aide de la vis à orelles.

4

Au dos de votre WIFI Battery Cam, retirez complètement le cache rouge d'origine en tirant complètement sur l'ancrage en caoutchouc dudit cache.

INSTALLATION

Insérez le nouveau couvercle rouge fourni avec le panneau solaire de manière à ce que ledit couvercle soit complètement plan par rapport à l'arrière de la WIFI Battery Cam, et afin d'en garantir son étanchéité.

Astuce : Pour mettre en place la petite fixation en caoutchouc à l'intérieur du nouveau couvercle, vous pouvez utiliser un objet étroit, par exemple un très petit tournevis. Assurez-vous que l'ancre maintient bien le nouveau couvercle rouge.

Important : Pour garantir l'étanchéité exigée, la nouvelle couverture doit être plane sur tout son pourtour et centrée sans être bombée.

Connectez la fiche micro-USB du câble du panneau solaire à la prise micro-USB de la WiFi Caméra avec batterie. Veillez à ce que le connecteur soit correclement et fermement fixé. Veillez également à ce que les joints en caoutchou soient correclement positionnés afin de garantir l'étanchéité à l'eau. Astuce : Dans la vue en direct de l'application, vous voyez à l'aide du symbole de la batterie - comme pour le chargement d'un smartphone - dès que le panneau solaire charge la batterie de la caméra par temps ensoleillé.

Une fois le montage de tous les composants terminé, vérifiez à nouveau que le nouveau cache à l'arrière de la caméra et la fiche micro-USB sont bien en place, afin que la connexion soit étanche. Selon la situation de montage sur place : Vous pouvez fixer le câble entre le panneau solaire et la caméra à l'aide des serre-câbles pour soulager la traction ou selon votre choix.

MISE EN SERVICE

Pour le fonctionnement avec un panneau solaire, veuillez vous assurer que :

App

- App2Cam Plus -

- La version actuelle du micrologiciel doit être installée sur votre borne d'accès Wi-Fi et votre caméra sur batterie Wi-Fi, vérifier la version ? Dans l'application, suivez le chemin : Aperçu -> Menu -> Paramètres -> Paramètres avancés -> Paramètres de l'appareil -> Vérifier la mise à jour du firmware. Les points auxquels vous devez faire attention lors de la mise à jour du micrologiciel via l'application sont décrits dans le mode d'emploi de la caméra sur batterie Wi-Fi.

- Dans les paramètres de la caméra sur batterie WI-FI connectée au panneau solaire, le mode de fonctionnement doit être « Solaire ». Pour ce faire, suivez le chemin dans l'application : Aperçu -> Menu -> Paramètres -> Paramètres avancés -> Paramètres de la caméra 1 ou 2 -> Mode de fonctionnement

REMARQUES IMPORTANTES

Votre panneau solaire est placé de manière optimale si ...

• Il est installé de manière à recevoir un maximum d'exposition tout au long de la journée : dans l'hémisphère nord (par exemple en Europe, en Amérique du Nord, en Asie), généralement vers le sud, dans l'hémisphère sud (par exemple en Amérique du Sud, en Australie), généralement vers le nord.
  √ Il est orienté à un angle d'environ 30° (par rapport à une ligne horizontale imaginaire)

Veuillez noter également les instructions suivantes :

• Enlevez régulièrement la poussière et la saleté du panneau solaire.
• A partir d'une température inférieure à 0° C, la caméra n'est plus rechargée par le panneau solaire afin de protéger la batterie
• Assurez-vous que la fiche micro-USB est correctement Insérée dans le port micro-USB de la caméra pour garantir l'étanchéité.
• Si la fiche micro-USB n'est pas connectée au port micro-USB, vous devez placer correctement le bochon en caoutchouc sur le couvercle rouge de la caméra pour assurer l'étanchéité requise.
• Pour plus d'informations sur la caméra sans fil ABUS WLAN avec station de base, veuillez consulter le mode d'emploi de la caméra.

DONNÉES TECHNIQUES

Dimensions 173,5 x 120,5 x 12,5 mm (sans support)
Poids 170 g (sans support)
Longueur de câble 3 m
Température de fonctionnement -20°C à 60°C
Température de charge de la batterie de la caméra 0 °C à 45 °C
Indice de protection IP65
Humidité de fonctionnement 10 - 90 %
Tension nominale 4,5 V
Courant nominal 570 mA
