Producttype	Zonnepaneel voor bewakingscamera
Merk	ABUS
Model	PPIC90600
Afmetingen (zonder houder)	173,5 x 120,5 x 12,5 mm
Gewicht (zonder houder)	170 g
Kabellengte	3 m
Voeding	Zonnepaneel, nominale spanning 4,5 V, nominale stroom 570 mA
Beschermingsgraad	IP65
Bedrijfstemperatuur	-20 °C tot 60 °C
Accu-laadtemperatuur	0 °C tot 45 °C
Luchtvochtigheid tijdens gebruik	10 - 90 %
Belangrijkste functies	Opladen van de batterij van de WiFi Cam camera via micro-USB; aanbevolen hellingshoek 30°; oriëntatie naar het zuiden (noordelijk halfrond) of noorden (zuidelijk halfrond)
Compatibiliteit	ABUS WiFi Cam camera met geïntegreerde accu
Inhoud van de verpakking	Zonnepaneel, 3 m kabel, muurbevestiging, boormal, nieuwe deksel van het batterijcompartiment, dekselsluiting, kabelbinders, snelle startgids, veiligheidsinstructies
Onderhoud en reiniging	Reinig regelmatig stof en vuil van het zonnepaneel om een optimaal rendement te garanderen.
Veiligheid	Zorg voor waterdichtheid van de micro-USB-aansluitingen en de batterijafdekking; het opladen wordt onderbroken bij temperaturen onder 0 °C om de accu te beschermen.
Installatie	Wandmontage met houder, oriëntatie op basis van zonlicht, helling van 30°, micro-USB-aansluiting op de camera.
Vereiste configuratie	App2Cam Plus-app, bijgewerkte firmware, bedrijfsmodus "Zonne-energie" ingeschakeld in de camerainstellingen.

Veelgestelde vragen - PPIC90600 ABUS

Hoe richt ik het zonnepaneel voor een optimaal rendement?

Richt het paneel op het noordelijk halfrond naar het zuiden, op het zuidelijk halfrond naar het noorden. Kantel het ongeveer 30° ten opzichte van de horizontaal om de blootstelling aan de zon te maximaliseren.

Kan ik dit zonnepaneel met elke ABUS-camera gebruiken?

Dit paneel is speciaal ontworpen voor ABUS WiFi Cam-camera's met ingebouwde accu. Het vervangt de originele rode afdekking en wordt via een micro-USB-kabel aangesloten.

Wat moet ik doen als de accu van de camera niet oplaadt bij zonnig weer?

Controleer of de bedrijfsmodus in de app is ingesteld op «Zonne-energie» (Menu > Instellingen > Geavanceerde instellingen > Bedrijfsmodus). Zorg er ook voor dat de micro-USB-kabel goed is aangesloten en dat het paneel schoon is.

Hoe zorg ik voor waterdichtheid van de micro-USB-aansluiting?

Steek de micro-USB-stekker stevig in de poort van de camera en zorg ervoor dat de rubberen afdichtingen correct zijn geplaatst. Als de stekker niet is aangesloten, plaats dan de rubberen dop terug op de rode afdekking.

Werkt het zonnepaneel bij bewolkt weer?

Ja, maar de elektriciteitsproductie is lager. Enkele uren zon per dag zijn meestal voldoende om de accu volledig op te laden. Weers- en seizoensomstandigheden beïnvloeden het rendement.

Wat is de aanbevolen hellingshoek?

Kantel het paneel ongeveer 30° ten opzichte van een denkbeeldige horizontale lijn. Deze hoek zorgt voor een maximale opvang van zonlicht gedurende de dag.

Hoe reinig ik het zonnepaneel?

Verwijder regelmatig stof en vuil met een zachte, droge doek. Vermijd schurende producten die het oppervlak kunnen krassen en de efficiëntie kunnen verminderen.

Waarom stopt het opladen bij temperaturen onder 0 °C?

Om de accu van de camera te beschermen, wordt het opladen automatisch onderbroken wanneer de temperatuur lager is dan 0 °C. De accu kan beschadigd raken als deze bij zeer koud weer wordt opgeladen.

Is de kabel van het zonnepaneel lang genoeg?

De kabel is 3 meter lang, waardoor het paneel indien nodig van de camera kan worden verwijderd. Gebruik de meegeleverde kabelbinders om de kabel vast te zetten en spanning te voorkomen.

Hoe installeer ik de meegeleverde nieuwe rode afdekking?

Verwijder eerst de originele rode afdekking van de camera door aan de rubberen anker te trekken. Plaats vervolgens de nieuwe afdekking en zorg ervoor dat deze perfect vlak en gecentreerd is voor waterdichtheid. Gebruik een kleine schroevendraaier om de rubberen bevestiging op zijn plaats te krijgen.

GEBRUIKSAANWIJZING PPIC90600 ABUS

Inhoud van de levering	27
Installatie	28
Belangrijke opmerkingen	33
Technische gegevens	34

Dansk

Leverancens Indhold	35
Installation	36
Vigtige bemerkninger	41
Tekniske data	42

Italiano

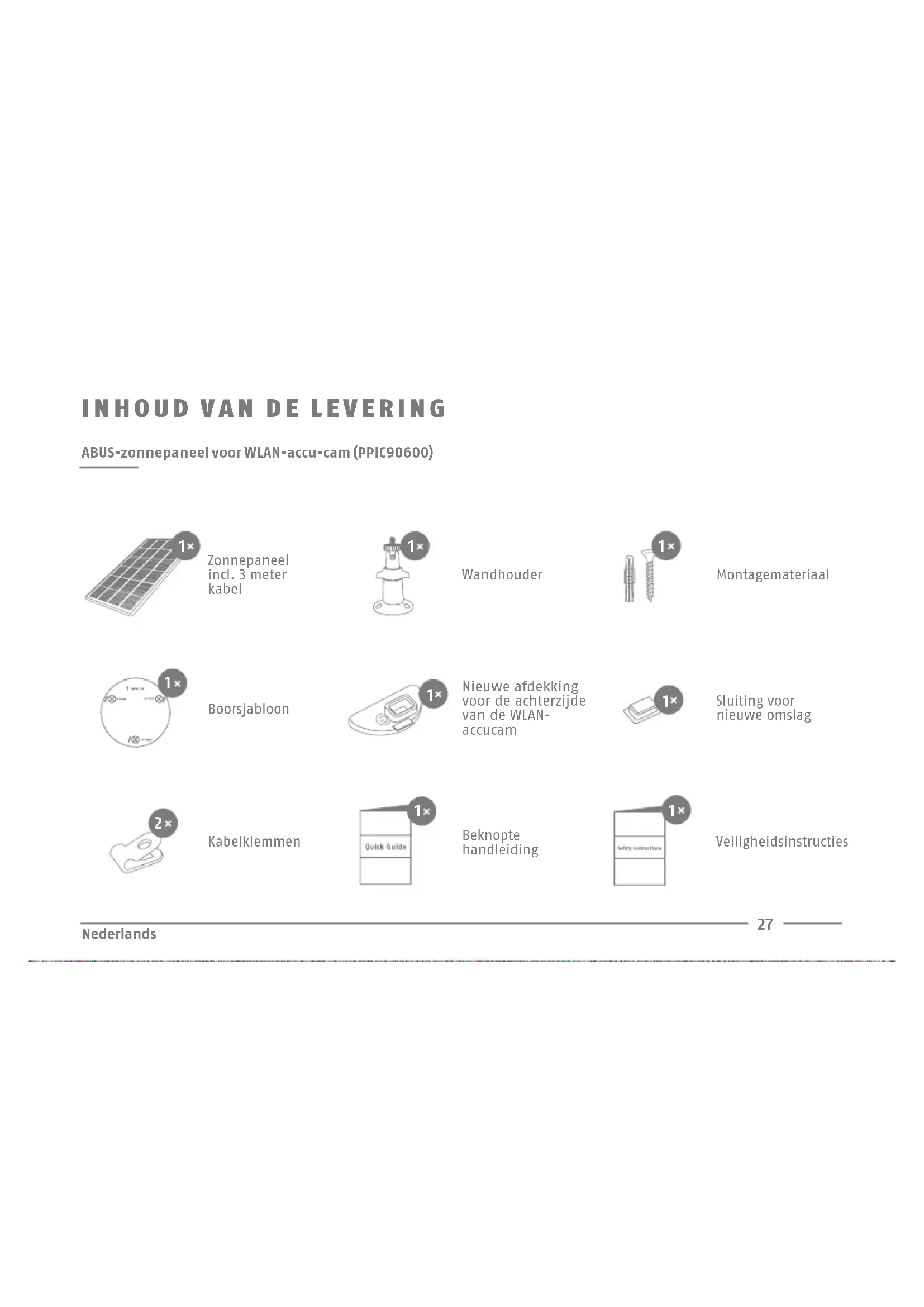

ABUS-zonnepaneel voor WLAN-accu-cam (PPIC90600)

Zonnepaneel incl. 3 meter kabel

Wandhouder

Montagemateriaal

Boorsjabloon

Nieuwe afdekking voor de achterzijde van de WLAN- accucam

Sluiting voor nieuwe omslag

Kabelklemmen

Beknopte handleiding

Veiligheidsinstructies

INSTALLATIE

Houd rekening met de volgende factoren bij de plaatsing van het zonnepaneel.

Deze factoren kunnen het rendement van het zonnepaneel beïnvloeden:

• Monteer het zonnepaneel op een plek die het hele jaar door gelijkmatig zonlicht ontvangt. Voor
  een opgeladen camera-accu zijn meestal maar een paar uur direct zonlicht per dag voldoende
• Weersomstandigheden, seizoensveranderingen en de geografische ligging hebben een invloed
  op de stroomopwekking van het zonnepaneel.
  • Vuil of afzettingen op het paneel kunnen de absorptie van zonlicht nadelig beïnvloeden.

1

Markeer de positie van de 3 benodigde boorgaten op de gewenste plek met behulp van het boorsjabloon of de wan houder en een potlood. Om dit te doen, kunt u de houder uit elkaar schroeven. Houd bij het kiezen van een locatie ook rekening met de maximale kabellengte van het zonnepaneel.

Boor de gaten en breng de bijgeleverde pluggen in.

Zet de wandhouder vast met de bijgeleverde schroeven.

2

Draai het kogelgewricht van de houder met de schroefdraad in de overeenkomstige opening aan de achterkant van het zonnepaneel. Draai de meegeleverde wartelmoer vast, zodat het kogelscharnier en het zonnepaneel stevig met elkaar verbonden zijn.

3

Stel het zonnepaneel zo af dat het gedurende de dag zo veel mogelijk zonlicht ontvangt. Wij raden aan het zonnepaneel te kantelen onder een hoek van ongeveer 30° ten opzichte van een denkbeeldige horizontale lijn. Draal nu het koge scharnier vast met de vleugelschroef.

4

Aan de achterkant van uw WLAN Accu-cam verwijdert u de originele rode afdekking volledig door de rubberen verankering van de rode afdekking volledig uit te trekken.

INSTALLATIE

Plaats de nieuwe rode afdekking die bij het zonnepaneel wordt geleverd, zodat de nieuwe afdekking helemaal gelijk zit met de achterkant van de WLAN Accu-cam en zorgt voor de waterdichtheid.

Tip: Om het kleine rubberen ankertje aan de binnenzijde van het nieuwe deksel te plaatsen, kunt u een smal voorwerp gebruiken, b.v. een zeer kleine schroevendraaier. Zorg ervoor dat het anker de nieuwe rode afdekking stevig vasthoudt.

Belangrijk: Om de vereiste waterdichtheid te garanderen, moet de nieuwe afdekking rondom en in het midden vlak zitten zonder uit te puilen.

Sluit de micro-USB-stekker van de zonnepaneel-kabel aan op de micro-USB-stekker van het WLAN Accu-cam. Controleer of de stekker goed en stevig vastzlt. Zorg er ook voor dat de rubberen af-dichtingen goed vastzlitten om waterdichtheid te garanderen.

Tip: In de live-weergave van de app kunt u aan het batterijsymbool - analoog aan het opladen van een smartphone - zien wanneer het zonnepaneel de batterij van de camera in de zon oplaadt.

Als alle onderdelen in elkaar zijn gezet, controleert u nogmaals of het nieuwe afdekplaatje aan de achterkant van de camera en de micro-USB-connector goed op hun plaats zitten, zodat de verbinding waterdicht is.

Afhankelijk van de inbouwsituatie ter plaatse: Voor trekontlasting of naar wens, kunt u de kabel tussen het zonnepaneel en de camera vastzetten met de kabelklemmen.

COMMISSIE

Zorg bij gebruik met het zonnepaneel voor het volgende:

App

- App2Cam Plus -

- De laatste firmwareversie moet geïnstalleerd zijn op uw WLAN-basisstation en WLAN Accu Cam.

Versle controleren? Volg het volgende pad in de app:

Overzicht -> Menu -> Instellingen -> Geavanceerde instellingen ->

Apparaatinstellingen -> Controleren op firmware-update.

De punten waarop u moet letten bij het updaten van de firmware via de app staan beschreven in de gebruiksaanwijzing van de WLAN Accu Cam.

- In de instellingen van de WLAN Accu Cam die met het zonnepaneel is verbonden, moet de bedrijfsmodus "Solar" zijn. Om dit te doen, volgt u het volgende pad in de app:

Overzicht -> Menu -> Instellingen -> Geavanceerde instellingen -> Instellingen camera 1 of 2 -> Bedrijfsmodus

BELANGRIJKE OPMERKINGEN

Uw zonnepaneel is optimaal geplaatst wanneer ...

√ het zo is geïnstalleerd dat het gedurende de dag zoveel mogelijk zonlicht opvangt: op het noordelijk halfrond (bijv. in Europa, Noord-Amerika, Azië) meestal naar het zuiden, op het zuidelijk halfrond (bijv. in Zuid-Amerika, Australië) meestal naar het noorden.

√ het is uitgelijnd onder een hoek van ongeveer 30 ^a (ten opzichte van een denkbeeldige horizontale lijn)

Let ook op het volgende:

- Verwijder regelmatig stof en vuil van het zonnepaneel.

- Wanneer de temperatuur onder 0° C zakt, wordt de camera niet meer via het zonnepaneel opgeladen om de accu te beschermen

- Zorg ervoor dat de micro-USB-stekker correct in de micro-USB-poort van de camera is gestoken voor de juiste waterdichtheid.

- Als de micro-USB-stekker niet op de micro-USB-poort is aangesloten, moet u de rubberen dop op de juiste manier op de rode klep van de camera plaatsen voor de vereiste waterdichtheid.

- Informatie over de ABUS WLAN Akku Cam met basisstation vindt u in de gebruiksaanwijzing van de camera.

TECHNISCHE GEGEVENS

Afmetingen 173,5 x 120,5 x 12,5 mm (zonder houder)
Gewicht 170 g (zonder houder)
Kabellengte 3 m
Bedrijfstemperatuur -20°C tot 60°C
Oplaadtemperatuur WLAN Accu Cam 0°C tot 45°C
Beschermingsklasse IP65
Luchtvochtigheid 10 - 90%
Nominale spanning 4,5 V
Nominale stroom 570 mA
