PPIC90600 - Überwachungskamera ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Solarmodul für Überwachungskamera
Marke	ABUS
Modell	PPIC90600
Abmessungen (ohne Halterung)	173,5 x 120,5 x 12,5 mm
Gewicht (ohne Halterung)	170 g
Kabellänge	3 m
Stromversorgung	Solarmodul, Nennspannung 4,5 V, Nennstrom 570 mA
Schutzart	IP65
Betriebstemperatur	-20 °C bis 60 °C
Batterieladetemperatur	0 °C bis 45 °C
Betriebsluftfeuchtigkeit	10 - 90 %
Hauptfunktionen	Aufladen des Akkus der WiFi Cam-Kamera per Micro-USB; empfohlener Neigungswinkel 30°; Ausrichtung nach Süden (Nordhalbkugel) oder Norden (Südhalbkugel)
Kompatibilität	ABUS WiFi Cam-Kamera mit integriertem Akku
Lieferumfang	Solarmodul, 3 m Kabel, Wandhalterung, Bohrschablone, neue Abdeckung des Batteriefachs, Verschluss für Abdeckung, Kabelbinder, Kurzanleitung, Sicherheitshinweise
Pflege und Reinigung	Reinigen Sie das Solarmodul regelmäßig von Staub und Schmutz, um eine optimale Leistung zu gewährleisten.
Sicherheit	Abdichtung der Micro-USB-Verbindungen und der Batterieabdeckung sicherstellen; der Ladevorgang wird unter 0 °C unterbrochen, um den Akku zu schützen.
Installation	Wandmontage mit Halterung, Ausrichtung nach Sonneneinstrahlung, Neigung auf 30°, Micro-USB-Anschluss an die Kamera.
Systemvoraussetzungen	App2Cam Plus-App, aktuelle Firmware, Betriebsmodus "Solar" in den Kameraeinstellungen aktiviert.

Häufig gestellte Fragen - PPIC90600 ABUS

Wie richtet man das Solarmodul für eine optimale Leistung aus?

Richten Sie das Modul auf der Nordhalbkugel nach Süden aus, auf der Südhalbkugel nach Norden. Neigen Sie es um etwa 30° zur Horizontalen, um die Sonneneinstrahlung zu maximieren.

Kann ich dieses Solarmodul mit jeder ABUS-Kamera verwenden?

Dieses Modul ist speziell für ABUS WiFi Cam-Kameras mit integriertem Akku konzipiert. Es ersetzt die ursprüngliche rote Abdeckung und wird über ein Micro-USB-Kabel angeschlossen.

Was tun, wenn sich der Kameraakku bei sonnigem Wetter nicht auflädt?

Stellen Sie sicher, dass der Betriebsmodus in der App auf „Solar“ eingestellt ist (Menü > Einstellungen > Erweiterte Einstellungen > Betriebsmodus). Überprüfen Sie außerdem, ob das Micro-USB-Kabel richtig eingesteckt ist und das Modul sauber ist.

Wie gewährleiste ich die Abdichtung der Micro-USB-Verbindung?

Stecken Sie den Micro-USB-Stecker fest in den Anschluss der Kamera und stellen Sie sicher, dass die Gummidichtungen richtig positioniert sind. Wenn der Stecker nicht angeschlossen ist, setzen Sie den Gummistopfen wieder auf die rote Abdeckung.

Funktioniert das Solarmodul bei bewölktem Wetter?

Ja, aber die Stromproduktion ist verringert. Einige Sonnenstunden pro Tag reichen in der Regel aus, um den Akku vollständig aufzuladen. Wetter- und Jahreszeitenbedingungen beeinflussen die Leistung.

Welcher Neigungswinkel wird empfohlen?

Neigen Sie das Modul um etwa 30° zu einer gedachten horizontalen Linie. Dieser Winkel ermöglicht es, über den Tag verteilt maximales Sonnenlicht einzufangen.

Wie reinigt man das Solarmodul?

Entfernen Sie regelmäßig Staub und Schmutz mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde Reinigungsmittel, die die Oberfläche zerkratzen und die Effizienz verringern könnten.

Warum stoppt der Ladevorgang unter 0 °C?

Zum Schutz des Kameraakkus wird der Ladevorgang automatisch unterbrochen, wenn die Temperatur unter 0 °C liegt. Der Akku könnte bei sehr kaltem Wetter beschädigt werden.

Ist das Kabel des Solarmoduls lang genug?

Das Kabel ist 3 Meter lang, sodass das Modul bei Bedarf von der Kamera entfernt werden kann. Verwenden Sie die mitgelieferten Kabelbinder, um das Kabel zu befestigen und Zugbelastungen zu vermeiden.

Wie installiere ich die mitgelieferte neue rote Abdeckung?

Entfernen Sie zuerst die ursprüngliche rote Abdeckung der Kamera, indem Sie am Gummihalter ziehen. Setzen Sie dann die neue Abdeckung ein und achten Sie darauf, dass sie vollständig plan und zentriert ist, um die Abdichtung zu gewährleisten. Verwenden Sie einen kleinen Schraubendreher, um die Gummibefestigung zu positionieren.

BEDIENUNGSANLEITUNG PPIC90600 ABUS

Lieferumfang	3
Installation	4
Wichtige Hinweise	9
Technische Daten	10

English

ABUS Solarpanel für WLAN Akku Cam (PPIC90600)

Solarpanel Inkl. 3-Meter-Kabel

Wandhalterung

Montagematerial

Bohrschablone

Neue Abdeckung für Rückselte der WLAN Akku Cam

Verschluss für neue Abdeckung

Kabelscheilen

Kurzanleitung

Sicherneltshinweise

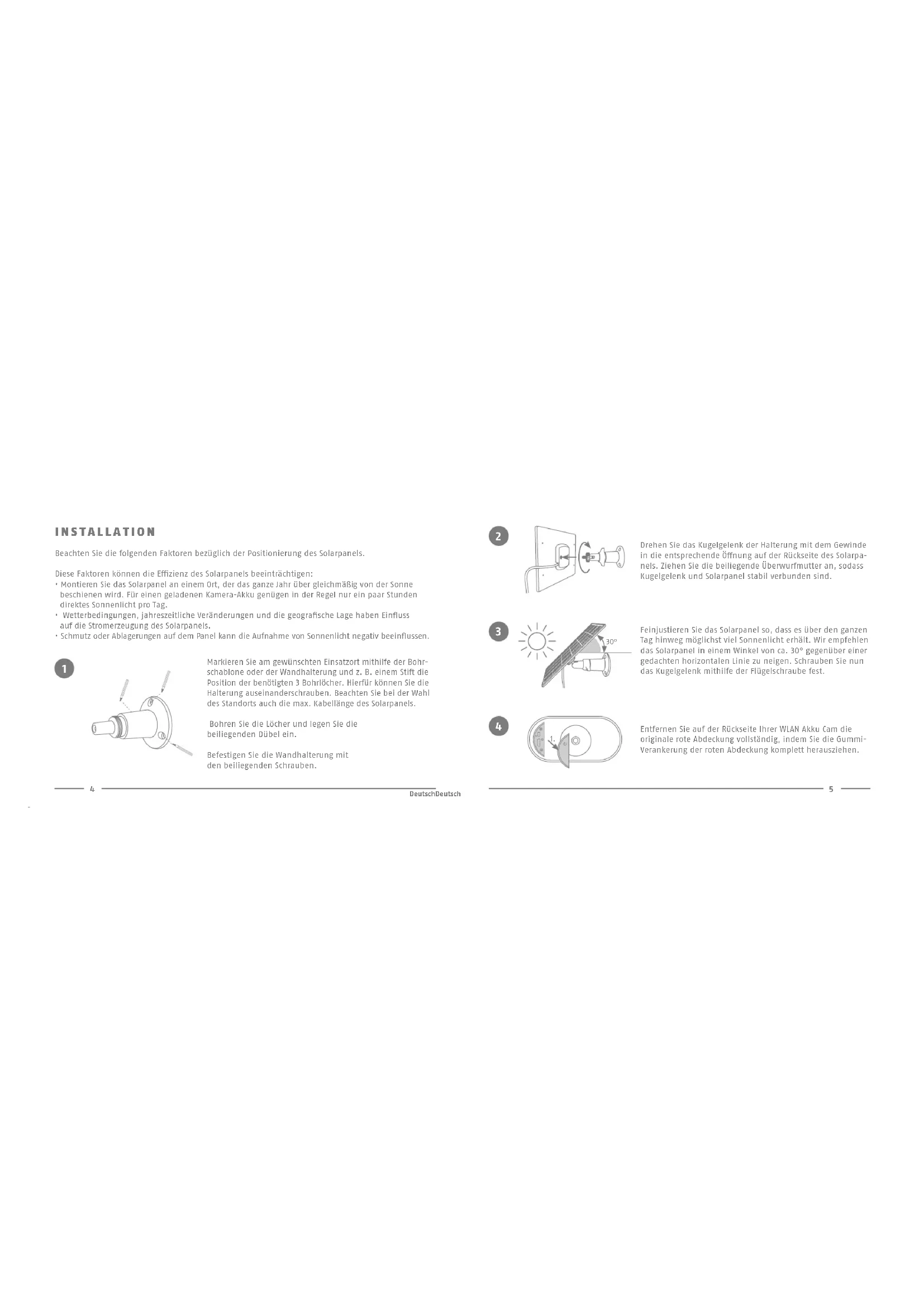

INSTALLATION

Beachten Sie die folgenden Faktoren bezüglich der Positionierung des Solarpanels.

Diese Faktoren können die Effizienz des Solarpanels beeinträchtigen:

• Montieren Sie das Solarpanel an einem Ort, der das ganze Jahr über gleichmäßig von der Sonne beschienen wird. Für einen geladenen Kamera-Akku genügen in der Regel nur ein paar Stunden direktes Sonnenlicht pro Tag.
• Wetterbedingungen, Jahreszeitliche Veränderungen und die geografische Lage haben Einfluss auf die Stromerzeugung des Solarpanels.
• Schmutz oder Ablagerungen auf dem Panel kann die Aufnahme von Sonnenlicht negativ beeinflussen.

1

Markieren Sie am gewünschten Einsatzort mithilfe der Bohrschablone oder der Wandhalterung und z. B. einem Stift die Position der benötigten 3 Bohrlöcher. Hierfür können Sie die Halterung auseinanderschrauben. Beachten Sie bei der Wahl des Standorts auch die max. Kabellänge des Solarpanels.

Bohren Sie die Löcher und legen Sie die beiliegenden Dübel ein.

Befestigen Sie die Wandhalterung mit den beiliegenden Schrauben.

2

Drehen Sie das Kugelgelenk der Halterung mit dem Gewinde in die entsprechende Öffnung auf der Rückseite des Solarpanels. Ziehen Sie die beiliegende Überwurfmutter an, sodass Kugelgelenk und Solarpanel stabil verbunden sind.

3

Feinjustieren Sie das Solarpanel so, dass es über den ganzen Tag hinweg möglichst viel Sonnenlicht erhält. Wir empfehlen das Solarpanel in einem Winkel von ca. 30° gegenüber einer gedachten horizontalen Linie zu neigen. Schrauben Sie nun das Kugelgelenk mithilfe der Flügelschraube fest.

4

Entfernen Sie auf der Rückseite Ihrer WLAN Akku Cam die originale rote Abdeckung vollständig, indem Sie die Gummi-Verankerung der roten Abdeckung komplett herausziehen.

INSTALLATION

Setzen Sie die neue rote Abdeckung ein, die im Lieferumfang des Solarpanels enthalten ist, sodass die neue Abdeckung komplett eben zur Rückseite der WLAN Akku Cam sitzt und die Wasserdichtigkeit gewährleistet ist.

Tipp: Um den kleinen Gummi-Anker auf der Innenseite der neuen Abdeckung in Position zu bringen können Sie einen schmalen Gegenstand zu Hilfe nehmen, z. B. einen sehr kleinen Schraubendreher. Versichern Sie sich, dass der Anker die neue rote Abdeckung sicher hält.

Wichtig: Um die geforderte Wasserdichtigkeit zu gewährleisten muss die neue Abdeckung rundum eben und mittig ohne Wölbung sitzen.

Verbinden Sie den Micro-USB-Stecker des Solarpanel-Kabels mil dem Micro-USB-Anschluss der WLAN Akku Cam. Achten Sie darauf, dass der Stecker richtig und fest sitzt. Achten Sie ebenfalls darauf, dass die Gummi-Dichtungen korrekt sitzen, damit die Wasserdichtigkeit gewährleistet ist. Tipp: In der Liveansicht der App sehen Sie anhand des Batterie-Symbols - analog zum Laden eines Smartphones - sobald das Solarpanel bei Sonnenschein den Kamera-Akku lädt.

Prüfen Sie nach der abgeschlossenen Montage aller Komponenten nochmals, dass die neue Abdeckung auf der Rückselte der Kamera und der Micro-USB-Stecker gut sitzen, damit die Verbindung wasserfest ist. Je nach Montage-Situation vor Ort: Zur Zugentlastung bzw. nach Belieben können Sie das Kabel zwischen Solarpanel und Kamera mithilfe der Kabelschellen fixieren.

INBETRIEBNAHME

Für den Betrieb mit Solarpanel bitte sicherstellen:

App

- App2Cam Plus -

- Auf Ihrer WLAN Basisstation und WLAN Akku Cam muss die aktuelle Firmware-Version Installiert sein. Version prüfen? Gehen Sie in der App den Pfad: Übersicht -> Menü -> Einstellungen -> Erweiterte Einstellungen -> Geräte-Einstellungen -> Auf Firmware-Aktualisierung prüfen. Auf welche Punkte Sie bei einem Firmware-Update per App achten müssen ist in der Bedienungsanleitung der WLAN Akku Cam beschrieben.

- In den Einstellungen der WLAN Akku Cam, die mit dem Solarpanel verbunden Ist, muss der Betriebsmodus „Solar“ lauten, Gehen Sie dafür In der App den Pfad: Übersicht -> Menü -> Einstellungen -> Erweiterte Einstellungen -> Kamera 1- bzw. 2-Einstellungen -> Betriebsmodus

WICHTIGE HINWEISE

Ihr Solarpanel ist bestmöglich platziert, wenn ...

√ es so installiert ist, dass es über den Tag hinweg möglichst viel Sonneneinstrahlung erhält: auf der Nordhalbkugel (Standort z. B. in Europa, Nordamerika, Asien) In der Regel Richtung Süden, auf der Südhalbkugel (Standort z. B. in Südamerika, Australien) in der Regel Richtung Norden. √ es in einem Winkel von ca. 30° ausgerichtet ist (gegenüber einer gedachten horizontalen Linie)

Beachten Sie außerdem;

- Befreien Sie das Solarpanel regelmäßig von Staub und Schmutz. - Ab einer Temperatur von unter 0° C wird die Kamera, zum Schutz des Akkus, nicht mehr über das Solarpanel aufgeladen - Stellen Sie sicher, dass der Micro-USB-Stecker für eine entsprechende Wasserdichtigkeit korrekt in den Micro-USB-Anschluss der Kamera eingesteckt ist. - Wenn der Micro-USB-Stecker nicht mit dem Micro-USB-Anschluss verbunden ist müssen Sie für die geforderte Wasserdichtigkeit den Gummi-Verschluss korrekt auf die rote Abdeckung der Kamera setzen. - Informationen zur ABUS WLAN Akku Cam mit Basisstation entnehmen Sie bitte der Bedienungsanleitung der Kamera.

TECHNISCHE DATEN

Abmessungen 173,5 x 120,5 x 12,5 mm (ohne Halterung)
Gewicht 170 g (ohne Halterung)
Kabellänge 3 m
Betriebstemperatur -20°C bis 60°C
Ladetemperatur WLAN Akku Cam 0°C bis 45°C
Schutzart IP65
Betriebsluftfeuchtigkeit 10 - 90%
Nennspannung 4,5 V
Nennstrom 570 mA

SCOPE OF DELIVERY

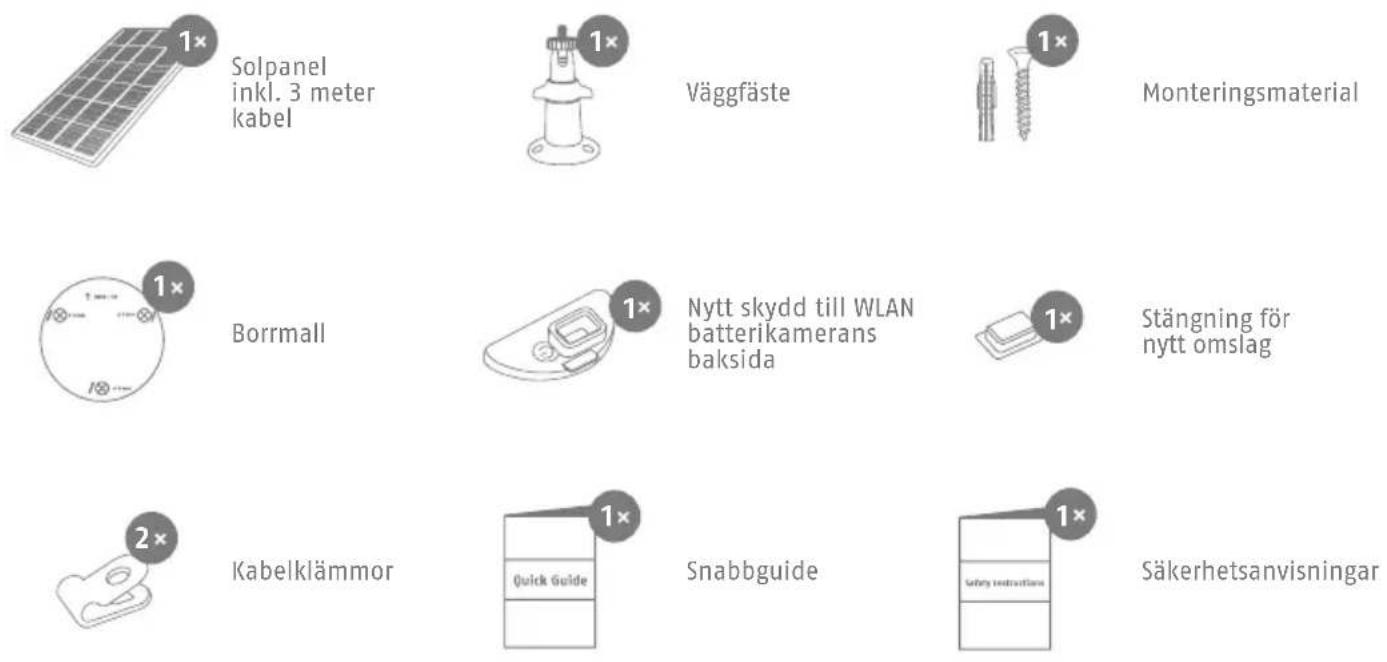

FÖLJANDE PRODUKTER INGÅR

ABUS solpanel till WLAN-batterikamera (PPIC90600)

INSTALLATION

Solarpanel für WLAN Akku Cam
