GEBRUIKSAANWIJZING TVVR36100 ABUS

Gebruikershandleiding

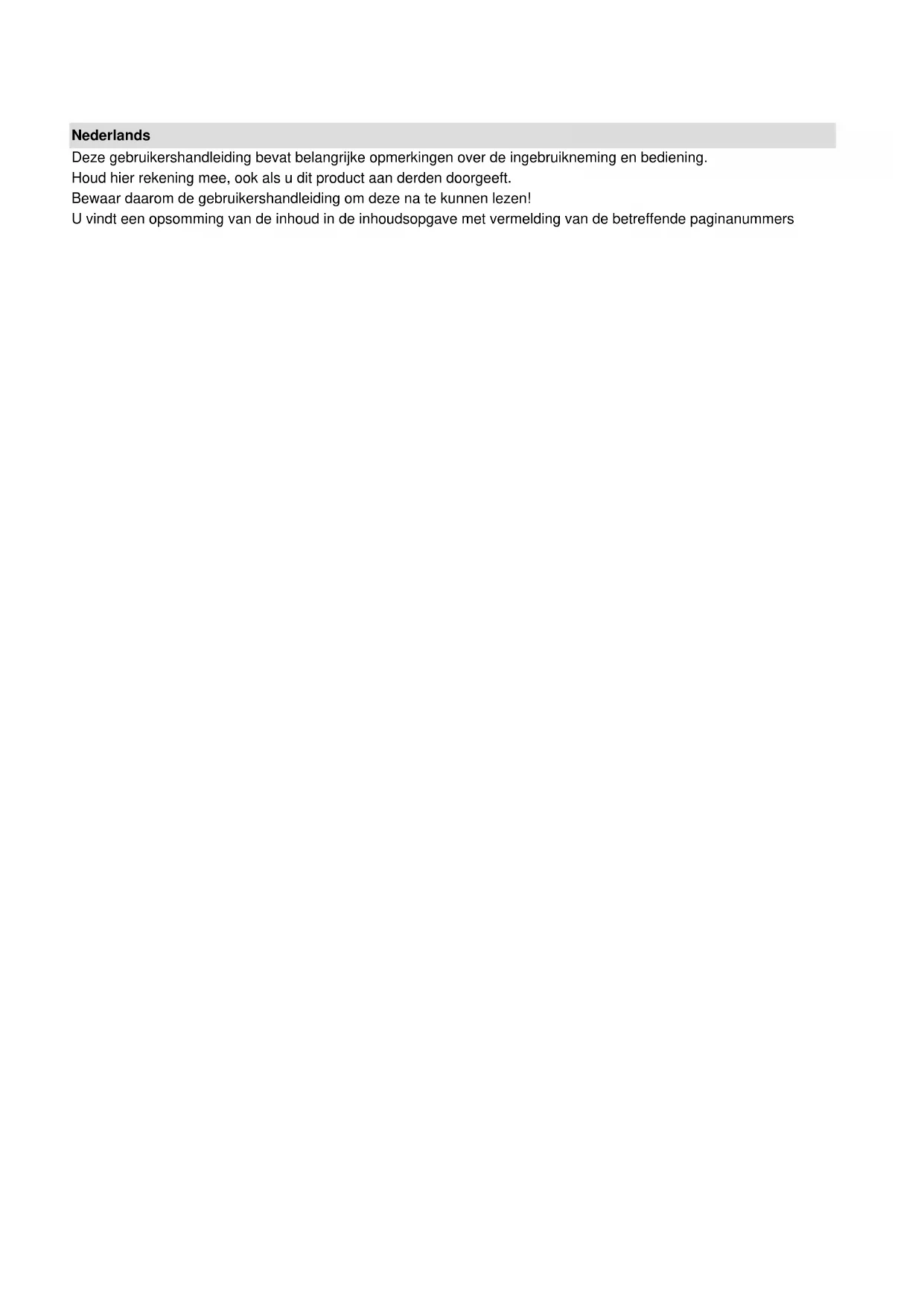

Version 1.0Nederlands Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft. Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen! U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummersOverzicht

Zie p. 125.Bediening van het systeem

Bediening van het systeem Algemeen U kunt de recorder op de volgende manieren bedienen: USB-muis Aansluitingen aan de achterkant

Opmerking Neem het overzicht op p. 117 in acht.

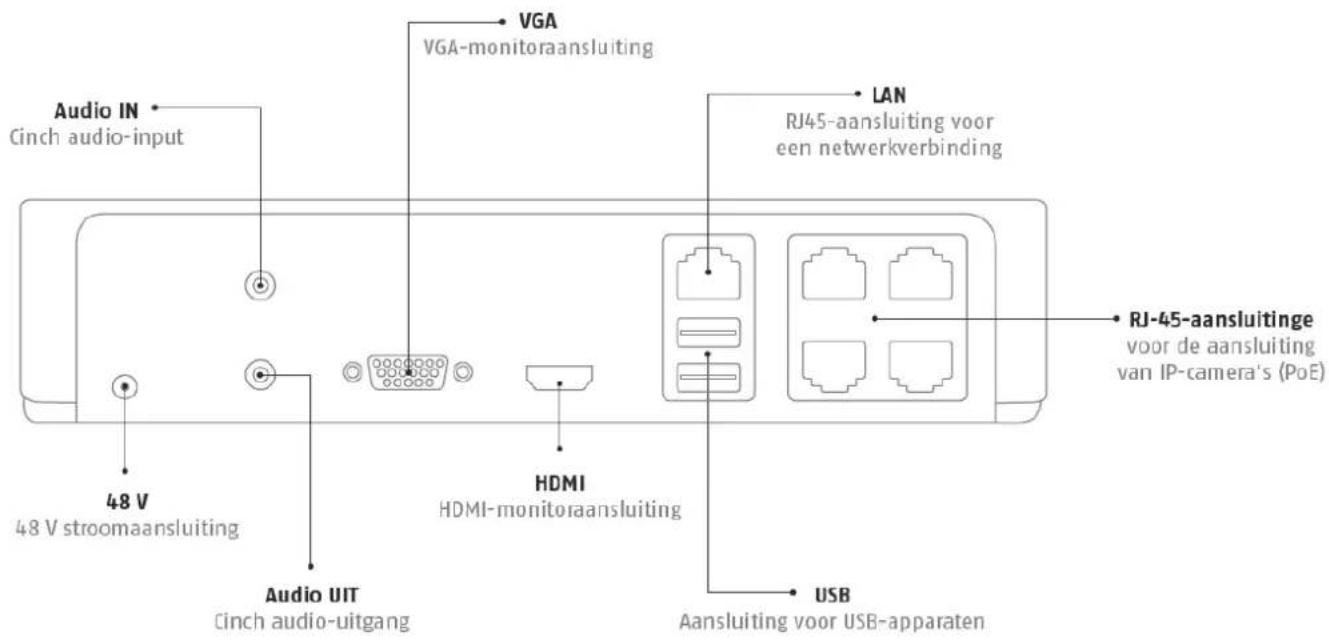

Nr. Benaming Functie

VGA: Monitoraansluiting VGA (9 pins), videouit- gangssignaal

LAN: Ethernet-LAN aansluiting

RJ45 aansluitingen: Aansluiting van max. vier PoE-camera’s

USB: USB-aansluitingen voor de bediening via muis en voor de gegevensexport

HDMI HDMI monitor aansluiting

AUDIO OUT: audiouitgang cinch (gesynchroniseerd met de video-uitgang)

STROOMVOORZIENING 48 V DC stroomaansluitingBediening van het systeem

Bediening met de muis

Opmerking De verdere beschrijving in deze handleiding ge- beurt met de muis. Dit apparaat is geschikt voor bediening met een USB-muis. Sluit de muis aan op de USB- aansluiting.

Toets Functie Links Enkele klik: Selectie in het menu, activering van een in- voerveld resp. een TAB, weergave van het Quick Set-menu Dubbele klik: Overschakelen van de beeldschermweer- gave, enkelbeeld/meerdere beelden tijdens live weergave en afspelen Klikken en slepen: Instellen van privé-maskers resp. zones Rechts Enkele klik: Pop-up menu oproepen Terugkeer naar het vorige menu Blader- wiel Tijdens live weergave: Vorige/volgende camera weergevenInhoud

Korte handleiding Voordat u begint moeten de volgende voorbereidingen worden getroffen:

Neem de algemene opmerkingen, veiligheidsinstructies en de uitleg over het opstellen en aansluiten in acht, zie pag.124.

Controleer of de inhoud van de verpakking volledig en onbeschadigd is.

Plaats de batterijen in de afstandsbediening.

Opmerking Neem de uitleg in de aparte korte handleiding in acht. Installeren van de harde schijf

Waarschuwing Schakel de recorder uit en koppel de netspanning los. Let op de vereiste aardaansluiting om statische ontladingen te voorkomen.

Installeer een harde schijf, zie afzonderlijke handleiding.

Maak eerst de verbinding met het moederbord met be- hulp van de blauwe datakabel (kleine stekker).

Controleer of de stekkers goed vast zitten.

Sluit de behuizing. Aansluiten

Opmerking Neem bij het leggen van de kabels de minimale buigstraal in acht! Kabels niet knikken!

Verbind alle netwerkcamera’s met het netwerk

Sluit de sensoren aan op de alarmingangen.

Sluit de monitor aan op de VGA of en HDMI aansluiting.

Sluit de muis aan op de USB-aansluiting.

Sluit de netspanning aan.

Schakel de recorder in met de netschakelaar POWER op de achterzijde. De DVR statusindicator op de voorzijde licht op,

Opmerking Neem de uitleg in de aparte korte handleiding in acht. Voer de verschillende stappen van de "Installatie- assistent" uit, zie pag. 130. Na elkaar worden de volgende instellingen geconfigu- reerd. Interface-taal selecteren Instelling van de administrator Tijdinstellingen (datum, tijd …) Netwerkinstellingen Hardeschijfbeheer (initialisatie etc.) Camera-instellingen Opname-instellingen

Opmerking Achteraf wijzigen van de datum resp. de tijd kan leiden tot verlies van gegevens! Neem het menu-overzicht op pag. 137 en de opmer- kingen en uitleg over de basisbediening van het sys- teem op pag. 117 in acht. Neem de uitleg in acht over: Live weergave Pag. 132 Weergave Pag. 135 Gegevensexport Pag. 158 Fouten opsporen Pag. 165Belangrijke veiligheidsinstructies

Belangrijke veiligheidsinstructies Verklaring van de symbolen De volgende symbolen worden gebruikt in de handleiding resp. op de recorder:

Waar- schuwing Waarschuwing voor letselgevaar of gevaar voor de gezondheid.

Waar- schuwing Waarschuwing voor letselgevaar of gevaar voor de gezondheid door elektrische spanning.

Belangrijk Veiligheidsinformatie over mo- gelijke schade aan de recorder of de accessoires.

Opmerking Verwijzing naar belangrijke in- formatie.

In de tekst worden de volgende verwijzingen gebruikt:

Betekenis 1.… 2.… Instructie voor handelingen die in een vaste volgorde moeten worden uitgevoerd.

Opsomming zonder vaste volgorde in de tekst resp. waarschuwing. Gebruik volgens voorschrift Gebruik dit apparaat uitsluitend voor de toepassing waarvoor het is gebouwd resp. ontworpen. Elke andere toepassing wordt gezien als niet volgens voorschrift! Dit apparaat mag uitsluitend worden gebuikt voor de vol- gende toepassing(en): Deze 4-kanaals netwerk-videorecorder dient in com- binatie met aangesloten videosignaalbronnen (net- werkcamera’s) en videouitvoerapparaten (TFT- monitor) voor de bewaking van objecten.

Opmerking De opslag van gegevens is onderworpen aan landelijke wetgeving met betrekking tot de be- scherming van persoonsgegevens. Wijs uw klanten tijdens de installatie op het be- staan van deze wettelijke richtlijnen.

Algemeen Lees voor het eerste gebruik s.v.p. de volgende instruc- ties nauwkeurig door en neem alle waarschuwingen in acht, zelfs als u vertrouwd bent met de omgang met elektronische apparatuur.

Waarschuwing Bij schade die is ontstaan doordat deze gebrui- kershandleiding niet in acht is genomen, vervalt het recht op garantie. Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Waarschuwing Voor schade aan eigendommen of persoonlijk let- sel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheids- instructies, kunnen wij niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt het recht op garantie! Bewaar deze handleiding zorgvuldig om eventueel later te kunnen raadplegen. Wanneer u dit apparaat verkoopt of aan derden doorge- eft, dient u deze handleiding mee te geven. Dit apparaat is gefabriceerd volgens internationaal geldende veiligheidsvoorschriften. Voedingsspanning Gebruik dit apparaat uitsluitend met een spannings- voorziening die overeenkomt met hetgeen op het ty- peplaatje is vermeld. Wanneer u niet zeker weet, welke elektriciteitsvoor- ziening in uw geval beschikbaar is kunt u contact opnemen met uw energieleverancier.

Waarschuwing Voorkom gegevensverlies! Gebruik dit apparaat altijd in combinatie met een ononderbroken elektriciteitsvoorziening (UPS) met een beveiliging tegen overspanning. Koppel de recorder los van de elektriciteitsvoor- ziening bij onderhouds- of reparatiewerkzaamheden. De aan-/uitschakelaar koppelt de recorder niet volle- dig los van het elektriciteitsnet. Om de recorder volledig los te koppelen van het elektriciteitsnet moet de stekker uit het stopcontact worden genomen. De recorder moet daarom zodanig worden opgesteld dat het stopcontact altijd bereik- baar is zodat de stekker in geval van nood direct uit het stopcontact kan worden genomen/ Om brandgevaar te vermijden, moet de stekker uit het stopcontact worden genomen wanneer de recor- der gedurende langere tijd niet wordt gebruikt. Bij storm en/of onweer waarbij gevaar bestaat voor blikseminslag, moet de recorder altijd van het elektri- Symbool Woord BetekenisBelangrijke veiligheidsinstructies

citeitsnet worden losgekoppeld of moet de recorder op een UPS worden aangesloten.

Waarschuwing Open de recorder nooit zelf! Er bestaat gevaar voor een elektrische schok! Wanneer het nodig mocht zijn om de recorder te openen, neem dan s.v.p. contact op met deskun- dig personeel of een professionele installateur. Het inbouwen van een harde schijf mag uitsluitend worden uitgevoerd door vakkundig geschoold perso- neel of uw installateur.

Waarschuwing Wijzigingen aan de recorder leiden tot verlies van garantie, wanneer deze wijzigingen niet worden uitgevoerd door vakkundig personeel. Wij adviseren om het inbouwen van een harde schijf te laten uitvoeren door een professioneel in- stallateur. Bij onjuiste inbouw van de harde schijf vervalt de garantie! Overbelasting/overspanning Voorkom overbelasting van stopcontacten, verleng- kabels en adapters. Dit kan leiden tot brand of een elektrische schok. Om beschadiging door overspanning (bv. bij onweer) te voorkomen, wordt geadviseerd om gebruik te ma- ken van een overspanningsbeveiliging. Kabels Pak alle kabels uitsluitend vast aan de stekker(s) en trek niet aan de kabels zelf. Pak de netkabel nooit vast met natte handen. Hier- door kan kortsluiting ontstaan en bestaat gevaar voor een elektrische schok. Plaats de recorder zelf, meubelstukken of andere zware voorwerpen niet op de kabels en let er op dat de kabels niet worden geknikt, in het bijzonder bij de stekker en de aansluitingen. Leg nooit een knoop in de kabel en bindt de kabel nooit vast aan andere kabels. Alle kabels moeten zodanig worden gelegd dat er niemand op kan gaan staan of op enige wijze wordt gehinderd. Een beschadigde kabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelma- tig. Breng geen wijzigingen aan in de netkabel of de stekker. Gebruik geen adapters of verlengkabels die niet vol- doen aan de geldende veiligheidsvoorschriften en breng geen wijzigingen aan in de elektriciteitskabels. Plaatsing/werkomgeving Plaats de recorder op een vaste, vlakke ondergrond en plaats geen zware voorwerpen op de recorder. De recorder is niet ontworpen voor gebruik in omge- vingen met een hoge temperatuur of luchtvochtigheid (bv. badkamers) of omgevingen met een hoge stofbe- lasting. Bedrijfstemperatuur en luchtvochtigheid: -10 °C tot 55 °C, max. 85 % relatieve luchtvochtig- heid. De recorder mag uitsluitend worden gebruikt in een gematigd klimaat. Let er op dat er altijd voldoende ventilatie is gewaarborgd (plaats de recorder niet in een kast, op een dik tapijt, op een bed of op een plaats waar de ventilatieopeningen worden afgesloten en laat minimaal 10 cm ruimte rondom); er geen directe warmtebronnen bv. verwarmingen di- recte invloed hebben op de recorder; er geen direct zonlicht of sterk kunstlicht op de recor- der valt; de recorder niet in de directe nabijheid van magneti- sche velden (bv. luidsprekers) wordt opgesteld; er geen open vuur (bv. brandende kaarsen) op de re- corder worden gezet; contact met spat- en druipwater en agressieve vloeistoffen wordt voorkomen; de recorder niet wordt gebruikt in de directe omge- ving van water, in het bijzonder mag de recorder niet worden ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, bv. vazen of drank op of naast de recorder); er geen vreemde voorwerpen kunnen binnendringen; de recorder niet wordt blootgesteld aan sterke tempe- ratuurschommelingen omdat er dan luchtvochtigheid kan condenseren wat tot een elektrische kortsluiting kan leiden; de recorder niet wordt blootgesteld aan sterke vibra- ties en trillingen. Afstandsbediening Wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt, moeten alle batterijen worden verwijderd omdat deze kunnen gaan lekken en de af- standsbediening hierdoor beschadigd kan worden.Belangrijke veiligheidsinstructies

Onderhoud en reiniging Onderhoudswerkzaamheden zijn vereist wanneer de re- corder is beschadigd, bv. wanneer de stekker, de netka- bel of de behuizing beschadigd zijn, vloeistoffen of voor- werpen in de recorder terecht zijn gekomen, wanneer de recorder is blootgesteld aan regen of vocht of wanneer de recorder niet correct werkt of is gevallen. Koppel de recorder tijdens onderhoudswerkzaamhe- den (bv. schoonmaken) los van het elektriciteitsnet! Wanneer u rookontwikkeling, ongebruikelijke gelui- den of geuren vaststelt, dient u de recorder direct uit te schakelen en de stekker direct uit het stopcontact te nemen. In deze gevallen mag de recorder niet ver- der worden gebruikt totdat deze door een deskundige is onderzocht. Laat alle onderhoudswerkzaamheden uitvoeren door een gekwalificeerde vakman. U mag de behuizing(en) van de recorder of de ac- cessoires nooit zelf openen. Bij geopende behuizing bestaat levensgevaar door een elektrische schok. De behuizing en de afstandsbediening kunnen met een vochtige doek worden schoongemaakt. Gebruik voor het schoonmaken geen oplosmiddelen, spiritus of verdunner etc. Deze kunnen het oppervlak van de behuizing beschadigen. Gebruik geen van de volgende substanties: zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak) schuurmid- del. Wrijf het oppervlak van de behuizing volledig droog met een katoenen doek.

Waarschuwing De recorder werkt met gevaarlijke spanningen en mag daarom uitsluitend worden geopend door ge- autoriseerd vakkundig personeel. Alle onder- houds- en servicewerkzaamheden moeten wor- den uitgevoerd door vakkundige servicebedrijven. Onvakkundige reparaties kunnen de gebruiker in levensgevaar brengen. Accessoires Sluit uitsluitend daarvoor bedoelde apparatuur aan anders kunnen er gevaarlijke situaties ontstaan of kan de recorder worden beschadigd.

Ingebruikname Voor de eerste ingebruikname moeten alle veilig- heids- en bedieningsvoorschriften in acht worden ge- nomen! Open de behuizing uitsluitend om een harde schijf in te bouwen.

Waarschuwing Controleer bij installatie in een bestaande vide- obewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losge- koppeld!

Waarschuwing Voer bij twijfel de montage, installatie en bedra- ding niet zelf uit maar laat dit over aan een vak- man. Onvakkundige werkzaamheden aan het elektrici- teitsnet of de installatie in het huis, kunnen niet al- leen voor uzelf, maar ook voor anderen gevaar opleveren. Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbon- den kunnen worden. Kinderen Elektrische apparatuur mag niet in handen van kinde- ren terecht komen! Laat kinderen nooit zonder toe- zicht gebruik malen van elektrische apparatuur. Kin- deren kunnen gevaarlijke situaties niet altijd correct beoordelen. Kleine onderdelen kunnen levensgevaar- lijk zijn wanneer deze worden ingeslikt. Bewaar batterijen en accu’s altijd op een voor kinde- ren onbereikbare plaats. Wanneer een batterij of een accu wordt ingeslikt, moet direct medische hulp wor- den gezocht. Houd ook verpakkingsmaterialen uit de buurt van kinderen. Hierbij bestaat gevaar voor verstikking! Dit apparaat hoort niet in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik weg- springen en letsel aan bv. de ogen van kinderen veroorzaken.Inleiding

Inleiding Geachte klant, hartelijk dank voor de aanschaf van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Om deze status te behouden en gebruik zonder gevaar te garanderen, moet u als gebruiker deze handleiding in acht nemen! Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht! Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aanspra- kelijkheid voor directe of indirecte schade die ont- staat op grond van uitvoering, prestaties en ge- bruik van dit product, Er wordt geen enkele garan- tie gegeven voor de inhoud van dit document.

Algemene informatie Voor correct gebruik van dit apparaat moet u deze hand- leiding volledig doorlezen en bewaren om eventueel la- ter te kunnen raadplegen. Deze handleiding bevat informatie over bediening en onderhoud van deze recorder. Neem in geval van repa- ratie contact op met een geautoriseerd servicebedrijf. Uitpakken Behandel de recorder tijdens het uitpakken zeer voor- zichtig. Verpakkingen en verpakkingsmaterialen kunnen worden hergebruikt en moeten in principe ter recycling worden aangeboden. Wij adviseren: papier, karton en golfkarton resp. kunststofverpakkings- materialen in de daarvoor bestemde afvalcontainers te deponeren. Wanneer deze in uw omgeving niet aanwezig zijn, kunt u deze materialen met het huishoudelijk restafval afvoeren. Wanneer de verpakking is beschadigd, moet u als eerste de recorder controleren. Wanneer u beschadigingen aan de recorder vaststelt, moet u deze met de verpakking re- tourneren en contact opnemen met de fabrikant. Leveringsomvang ABUS 4-kanaals netwerk-videorecorder Voeding USB-muis SATA-kabel en schroeven voor harde schijven

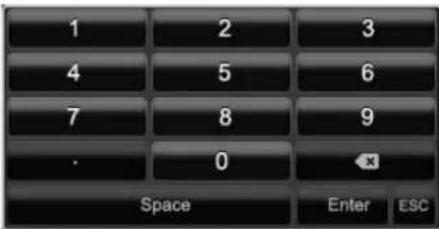

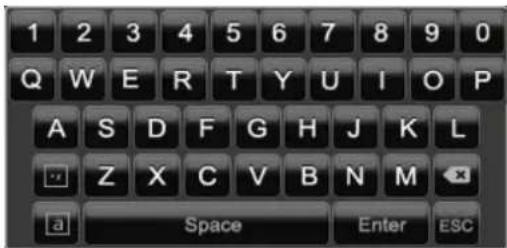

Beeldschermtoetsenbord Wanneer u met de muis op een invoerveld voor tekst klikt, verschijnt er een toetsenbord op het beeldscherm: Bij zuivere cijferinvoer verschijnt het volgende beeld- schermtoetsenbord: De werking van de toetsen is identiek aan de werking van een "echt" toetsenbord. Om een teken in te voeren, plaatst u de cursor op het teken en klikt u met de linker muisknop. Om de invoer af te ronden, klikt u op Enter. Om het teken voor de cursor te wissen, klikt u op . Om heen en weer te schakelen tussen onder- en bovenkast, klikt u op de omkaderde a. De huidige in- stelling wordt boven het toetsenbord weergegeven. Om de invoer te annuleren of het invoerveld te verla- ten, klikt u op ESC. Apparaat starten

Let op De recorder mag uitsluitend worden aangesloten op een netspanning die overeenkomt met hetgeen op het typeplaatje is vermeld. Maak voor de zekerheid gebruik van een onon- derbroken stroomvoorziening (UPS). Als het apparaat wordt aangesloten op de stroomverzor- ging, start het automatisch en de LED-statusbalk licht op.

Tijdens het opstarten voert de recorder een zelftest uit.

Vervolgens verschijnt de installatie-assistent. Sluit deze af om over te schakelen naar de live weergave.

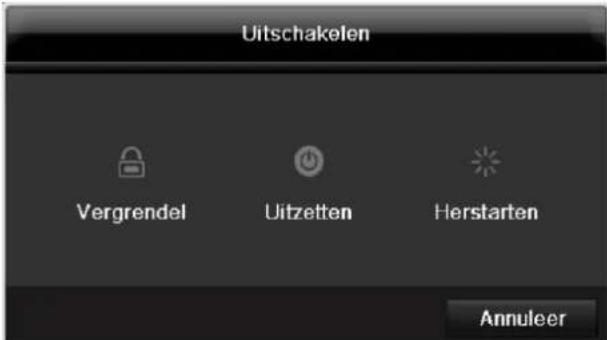

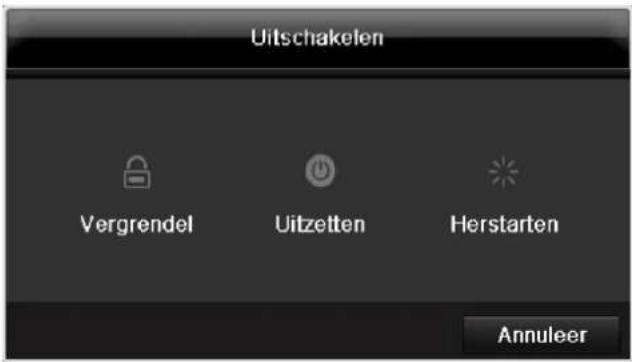

Apparaat uitschakelen, vergrendelen, opnieuw opstarten Klik in het hoofdmenu op "Afsluiten". Het volgende scherm verschijnt.

Om uit te schakelen kiest u de optie Uitschakelen en bevestigt u de volgende vraag met Ja. De recorder wordt uitgeschakeld. Druk tijdens het uitschakelen niet op een toets! Trek nu de stekker van de voeding los..

Om het systeem te vergrndelen, kiest u het linker sym- bool Vergrendel. De gebruikersinterface is nu ge- blokkeerd. Om in het menu te komen is een wacht- woord nodig.

Kies het rechter symbool Herstarten om opnieuw op te starten. De recorder wordt opnieuw opgestart. Inschakelen Sluit de voeding aan om het apparaat te starten.Statusindicatoren

Statusindicatoren Algemeen De volgende statusindicatoren geven informatie over de bedrijfstoestand: LED’s op de voorzijde Akoestische waarschuwingssignalen Icons (weergave-elementen) op de monitor.

Opmerking Neem de uitleg in de aparte korte handleiding in acht. DVR LED-statusbalk

Toestand Functie Brandt continu blauw Systeemstatus OK Uit Apparaat is uitgeschakeld of de statusweergave is handmatig in het menu gedeactiveerd.

Weergaven op de monitor Het apparaat geeft datum en tijd aan, de cameranaam en of er een opname plaatsvindt. Continu opname: „blauwe R“ Bewegingsdetectieopname: „gele R”Hulpprogramma instellingen

Hulpprogramma instellingen Systeem configureren De instelassistent leidt u door de nodige basisinstellingen van het systeem. Daarna is de netwerk-videorecorder in- gesteld voor opname en bewaking.

Opmerking Alle gedetailleerde instellingen vindt u in het menu, zie overzicht op pagina 137. Na het eerste inschakelen verschijnt de taalkeuze: Klik in het invoerveld en selecteer uw taal uit de lijst. Voor voortzetting op klikken. De volgende vraag verschijnt: klik op Volgende om de assistent te starten.

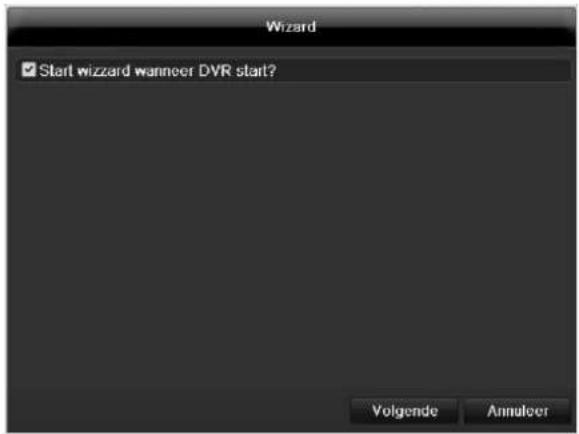

Opmerking Nadat het systeem is geconfigureerd, kunt u de checkbox aanvinken. Het vinkje wordt verwijderd en de assistent wordt vervolgens niet meer auto- matisch gestart.

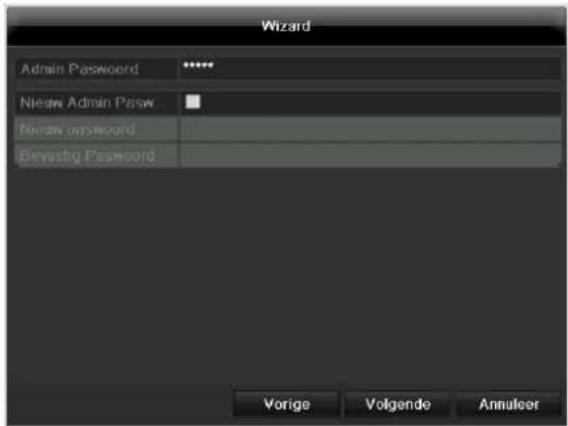

Waarschuwing Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is "1 2 3 4 5".

Klik in het invoerveld en voer het wachtwoord voor de beheerder in.

Om een nieuw wachtwoord aan te maken, vinkt u de checkbox voor Nieuw Admin Pasw aan.

Voer het nieuwe wachtwoord in en bevestig uw invoer in het veld eronder.

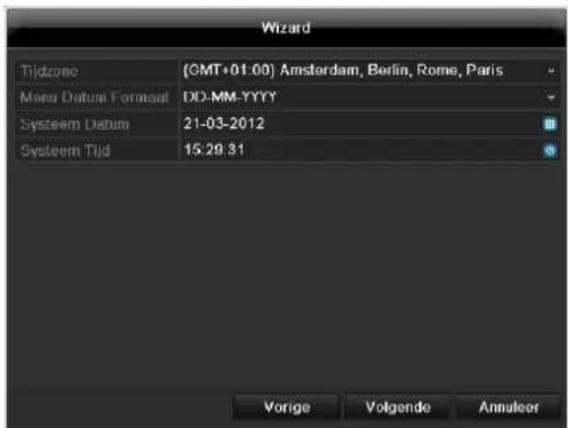

Klik op Volgende. Datum / tijd

1. Voer de systeemtijd in bestaande uit datum en tijd.

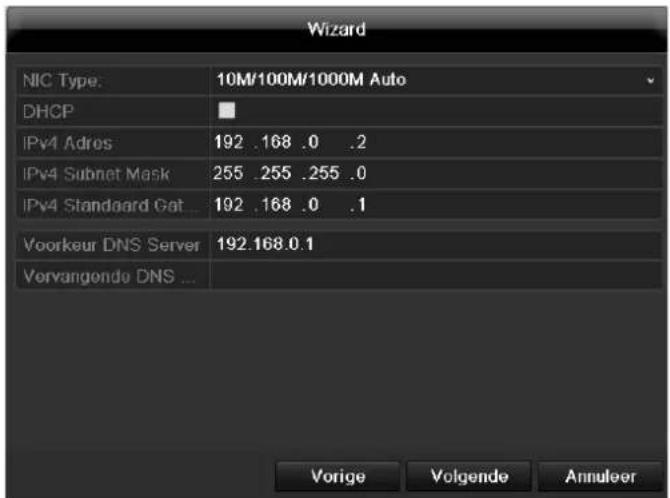

1. DHCP actief: wanneer op de netwerkrouter DHCP is

ingeschakeld, vinkt u de checkbox DHCP aan. Alle netwerkinstellingen worden dan automatisch gecon- figureerd.

2. DHCP niet actief: voer de gegevens handmatig in

(IPv4-adres, IPv4 subnetmasker en de IPv4 stan- daard gateway = IPv4-adres van de router). Optio- neel kunt u ook het adres van de DNS-server invo- eren dat u voor het versturen van e-mails nodig heeft. Een typische adresinstelling zou er bijvoorbeeld als volgt uit kunnen zien: IPv4-adres: 192.168.0.50 IPv4 Subnetmasker: 255.255.255.0 IPv4 Standaard gateway: 192.168.0.1 Primaire DNS: 192.168.0.1

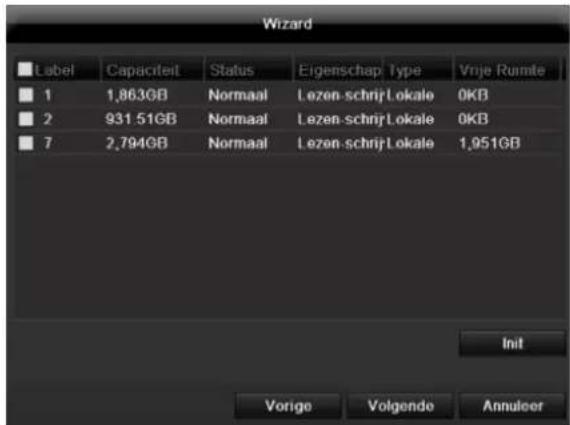

1. Om een nieuwe harde schijf in te stellen, activeert u

het keuzevakje met een linkermuisklik en klikt u ver- volgens op Init.

Waarschuwing Alle gegevens op de harde schijf zullen worden gewist!

2. Bevestig de volgende vraag met OK. De harde schijf

wordt voor gebruik gereedgemaakt Het verloop wordt op de statusbalk weergegeven.

3. Sluit de invoer af met Volgende.

Opmerking Het apparaat dient bij toegang op afstand via het internet een vast netwerkadres te krijgen.Hulpprogramma instellingen

1. Klik op zoeken om de netwerkcamera’s in het net-

2. Om netwerkcamera’s toe te voegen, activeer de ge-

wenste camera’s en klik op Toevoegen.

3. Klik op Volgende om verder te gaan met instellen.

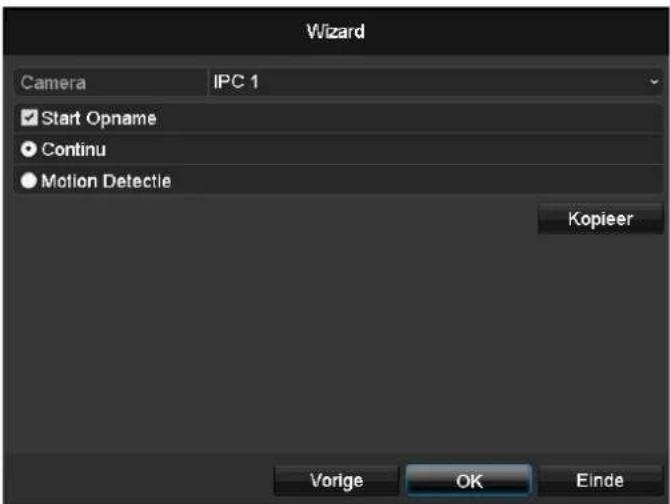

1. Selecteer bij „camera” een netwerkcamera waarmee

2. Activeer het keuzevakje „Opname Gestart”.

3. Selecteer het opnametype. U kunt kiezen uit „Opna-

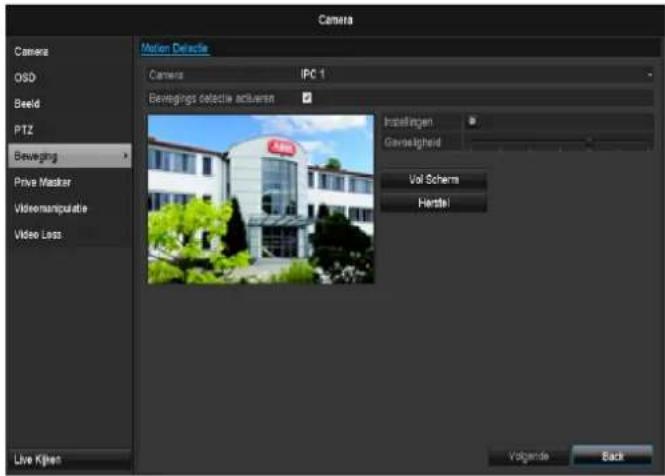

me plannen” en „Motion Detectie”. Voor een be- wegingsopname moet de camera-interne be- wegingsdetectie geactiveerd worden.

4. Druk op Kopieer om de instelling voor andere came-

ra’s over te nemen. Selecteer hiervoor de camera’s die in het nieuwe venster verschijnen. Activeer het betreffende keuzevakje met een muisklik.

5. Sluit de instelling en de instellingshulp af met OK.

Opmerking De volgende camera’s zijn met het ABUS protocol volledig geïntegreerd en kunnen via de instelas- sistent worden geconfigureerd. TVIP11560, TVIP41500, TVIP61500, TVIP61550.Live weergave

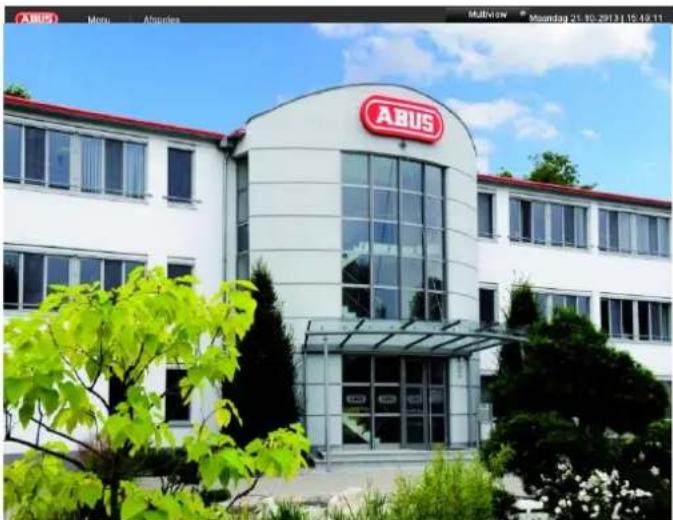

Live weergave Overzicht De live weergave wordt automatisch gestart wanneer het systeem wordt ingeschakeld. Door meerdere malen op de toets Menu te drukken, keert u eveneens terug in de live weergave.

In de kopregel vindt u de volgende menu’s: Menu Weergave en PTZ. Aan de rechterkant vindt u het pop-up menu voor de weergave-opties. Rechts worden de datum en de tijd weergegeven. Klik voor het openen van het pop-up menu van het multi-aanzicht op het symbool. Klik op één van de symbolen om tussen de verschil- lende weergaven heen en weer te schakelen. In het hoofdscherm worden de signalen van de aangeslo- ten camera’s weergegeven. Met een dubbele klik met de linker muisknop kunt u de resp. camera als volledig beeld weergeven of weer op de oorspronkelijke weergave terugzetten. Statussymbolen Afhankelijk van de bedrijfsstatus worden de volgende symbolen weergegeven. Symbool Betekenis

Geel: bewegingsopname Opname alleen bij bewegingsdetectie Blauw: opname Continu-opname

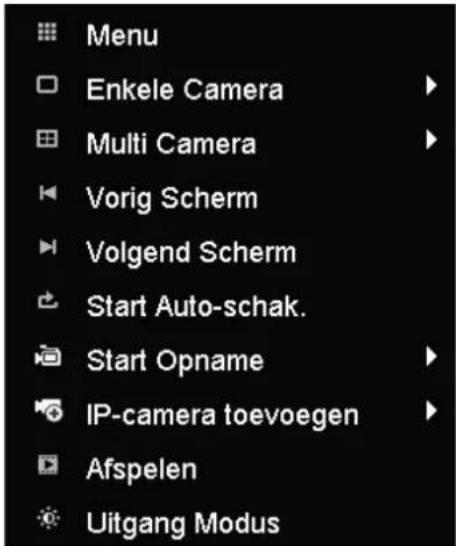

Pop-up menu bij bediening met de muis

Opmerking Druk op de rechter muisknop wanneer de cursor zich in een livebeeld bevindt. De volgende instellingen zijn mogelijk, de pijl naar rechts geeft aan dat er een submenu beschikbaar is.

Hoofd Menu Roept het hoofdmenu op Enkele Camera Volledig beeld van de gekozen camera Multi Camera Verschillende camera lay-outs Vorig Scherm Weergave van de vorige camera Volgend Scherm Volgende camera(s) weergeven Start Auto-schak. Start de sequentiële weergave Opname starten Start de bewegingsdetectie of het tijdschema voor de hele dag Netwerkcamera toevoegen Toevoegen van extra net- werkcamera’s Weergave Naar weergave wisselen Uitvoersmodus Instelling van de uitvoermodus voor de beeldschermweergaveLive weergave

Opmerking Automatisch schakelen: Bij de weergave-instellingen kan de vertraging bij het schakelen worden ingesteld. Selectielijst in het camerabeeld Klik in de enkelvoudige of meervoudige weergave op een camerabeeld. Er verschijnt een keuzebalk: (1) (2) (3) (4) (5) (6) (7) Nr. Betekenis van het symbool (1) Gedeelte voor het bewegen van de miniatuurbalk (2) Handmatige opname activeren/deactiveren (3) Directe weergave van de laatste 5 minuten (4) Activeren/deactiveren van de audiofunctie (5) Digitale zoom (6) Instellingen van de beeldweergave (7) De keuzebalk sluitenLive weergave

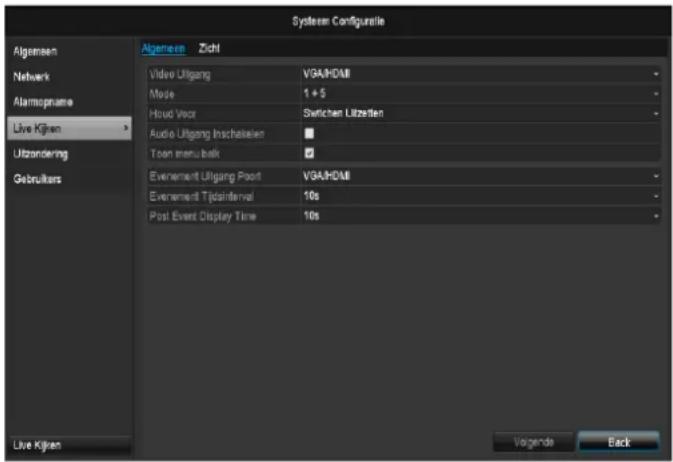

Opmerking De live weergave kan als volgt worden ingesteld. Open het hoofdmenu en klik op “Configuration”. Klik ver- volgens op “Live Kijken”: In de tab “Algemeen” zijn de volgende instellingen be- schikbaar: Video Uitgang

Selecteert de aansluiting waaraan de instellingen gewijzigd worden Mode Diverse camera lay-outs 1x1, 2x2, 1x5 Tijdsinterval Omschakeltijd tussen de afzonder- lijke camera’s bij sequentieweergave Audio activeren Activeert de audio-uitgang (VGA/HDMI) voor het liveaanzicht. Toon menubalk Activeren/deactiveren van de sta- tusbalk Evenement Uit- gang Poort Monitor voor de uitvoer van gebeur- tenissen toewijzen Evenement Tijdsinterval in seconden waarmee de gebeur- tenis op de toegewezen monitor wordt weergegeven. Post Event Dis- play Time in seconden, bepaalt de duur van het pop-up venster voor een evenement.

Opmerking VGA-monitor aangesloten: een aangesloten VGA-monitor wordt automatisch de hoofdmonitor wanneer de audio-uitgang ook is toegewezen. Geen HDMI-monitor aangesloten: Als de HDMI-kabel bij het opstarten niet op de monitor is aangesloten, wordt het hoofdvideosig- naal via de VGA-aansluiting Main uitgegeven. Slu- it de VGA-kabel aan en start de recorder opnieuw op om de automatische herkenning uit te voeren.

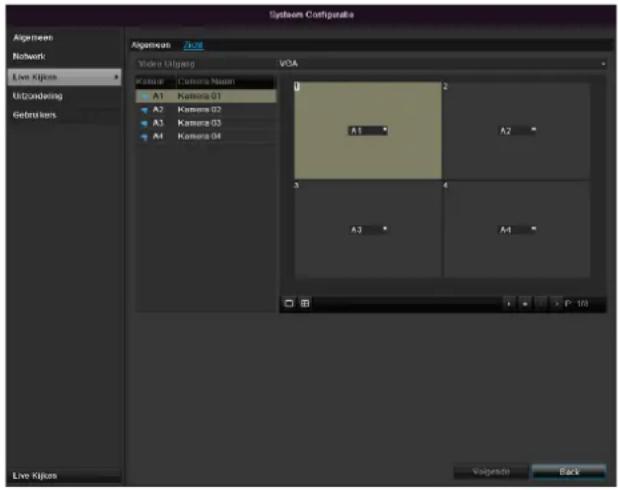

Camera-uitgang instellen U kunt maximaal 4 camera’s bij het live kijken tegelijk laten weergeven. laten weergeven.

Met de navigatietoetsen wijst u het gewenste camera- signaal toe aan het desbetreffende beeldschermka- der. Instelling X betekent dat deze camera niet wordt weergegeven.

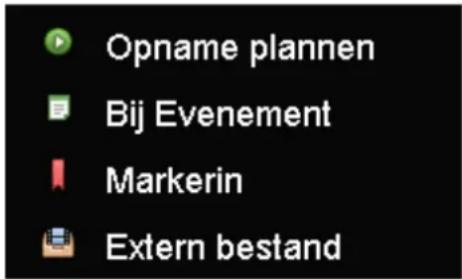

Weergave Algemeen Weergave is mogelijk op drie verschillende manieren: via zoeken op gebeurtenis in het hoofdmenu, anuit de live weergave resp. via het logbestand in het onderhoudsmenu.

Opmerking De knoppen „vorig bestand/vorige dag/vorige ge- beurtenis” worden verschillend gebruikt afhankelijk van de playback-modus: Normale playback: Door op de knop te drukken springt de playback naar de vorige/volgende dag. Gebeurtenis zoeken: Door op de knop te drukken springt de playback naar de vorige/volgende gebeurtenis-dag. Gegevens exporteren: Door op de knop te drukken springt de playback naar het vorige/volgende bestand.

Opmerking De gelijktijdige weergave tot 4 camerakanalen is mogelijk. Het weergavescherm De weergave wordt bediend via het de besturingstoets- en:

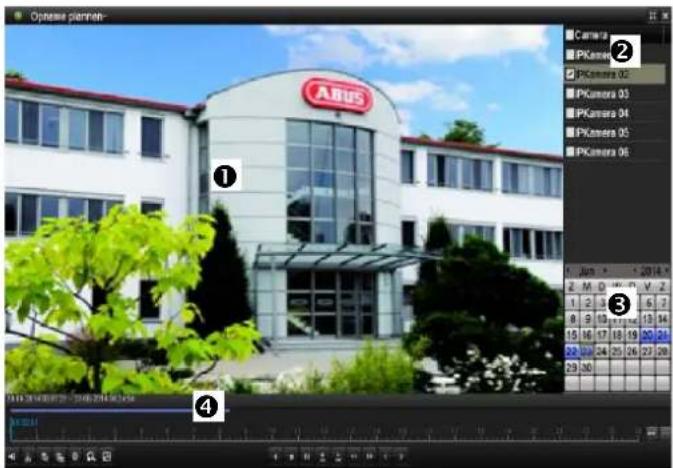

Huidige weergave met datum en tijd

Camera kiezen om weer te geven

Kalender met opnametype

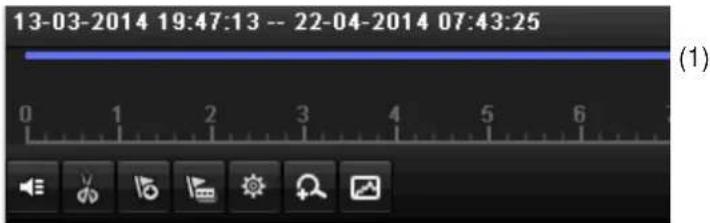

Besturingstoetsen met tijdas (zie rechts) Besturing via bedienpaneel Het bedienpaneel (4) dient voor de besturing van de lo- pende weergave. De symbolen hebben de volgende be- tekenis:

Nr. Betekenis van het symbool

Tijdas: Klik met de muis in de tijdas om de weergave op een andere plaats voort te zetten Klik op de „schuiver” en trek deze naar de ge- wenste tijd om de weergave vanaf dit tijdstip te starten

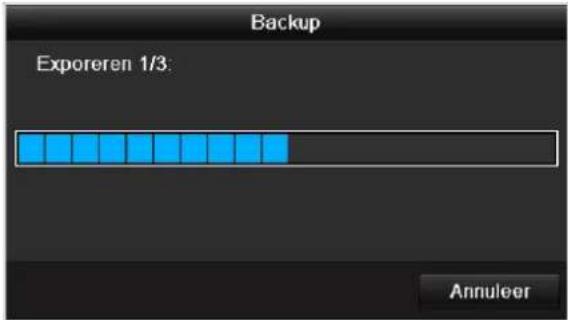

Videoclip export starten/stoppen. Bij het verlaten van de weergave wordt de clip in de exportdialoog weergegeven.

Markering toevoegen (zie weergavetype „Marke- ring”)

Gebruikergedefineerde markering toevoegen (zie weergavetype „Markering”)

Smart-zoeken: Door het maken van een zoekvenster worden be- wegingsgegevens uit de opnames in het geselec- teerde zichtbereik in de tijdlijst getoond

Let op: de Smart-zoekbewerking is alleen bij de weergave van een enkele camera mogelijk.

30 seconden vooruitspoelen

Langzaam vooruitspoelen (16x 1x)

Snel vooruitspoelen (1x 16x)

Fragment tijdlijst verkleinen

Fragment tijdlijst vergroten

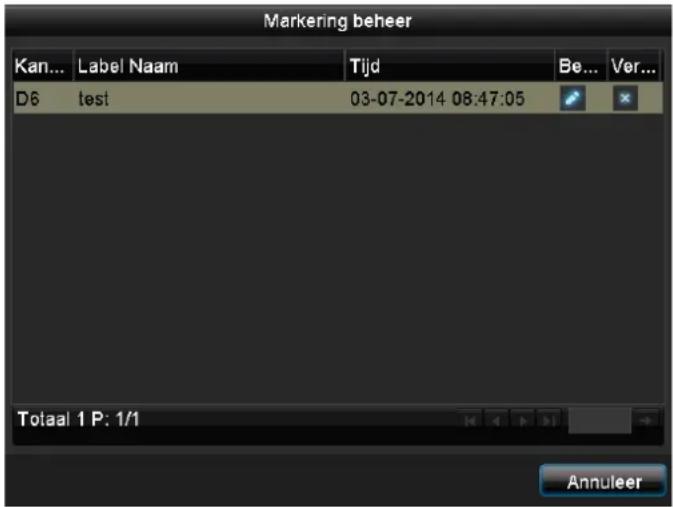

Klik op ‚Label beheer ‘ (6):

Om de beschrijving van uw markering te wijzigen, klikt u op het bewerken-symbool. Klik op het ver- wijderen-symbool als u deze wilt verwijderen. Selectie weergavetype Middels selectie van het weergavetype (5) kunnen ver- schillende soorten opnames en gebeurtenissen in het weergaveaanzicht worden weergegeven en gefilterd. Volgende menu’s zijn beschikbaar: Type Beschrijving Duur Weergave van opgenomen videogege- vens. Gebeurtenis Zoeken en weergeven van videogege- vens die middels bewegingsherkenning of alarmingang werden opgenomen. Markering Zoeken en weergeven van videogege- vens die van een markering werden voor- zien. Extern be- stand Zoeken en weergeven van videogege- vens die op een aangesloten externe ge- gevensdrager (USB) werden gevonden.Hoofd Menu

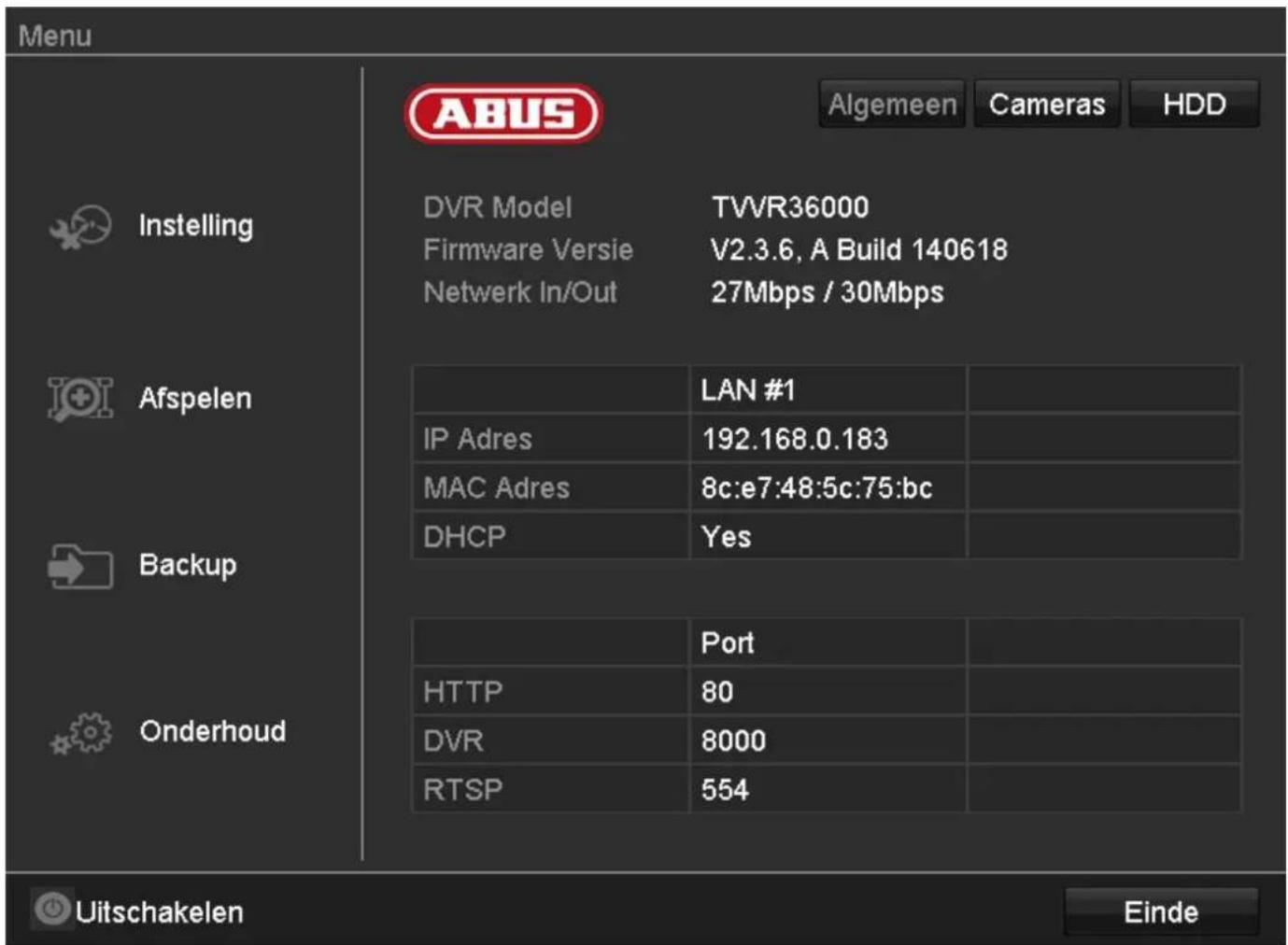

Hoofd Menu Overzicht Het volgende menu-overzicht toont de menu’s, waarmee het apparaat kan worden ingesteld en bestuurd.

Bovendien vindt u aan de rechterkant belangrijke in- formatie over het apparaat. Klik op het gewenste menu om het te openen. Klik op Einde om het menu te verlaten.

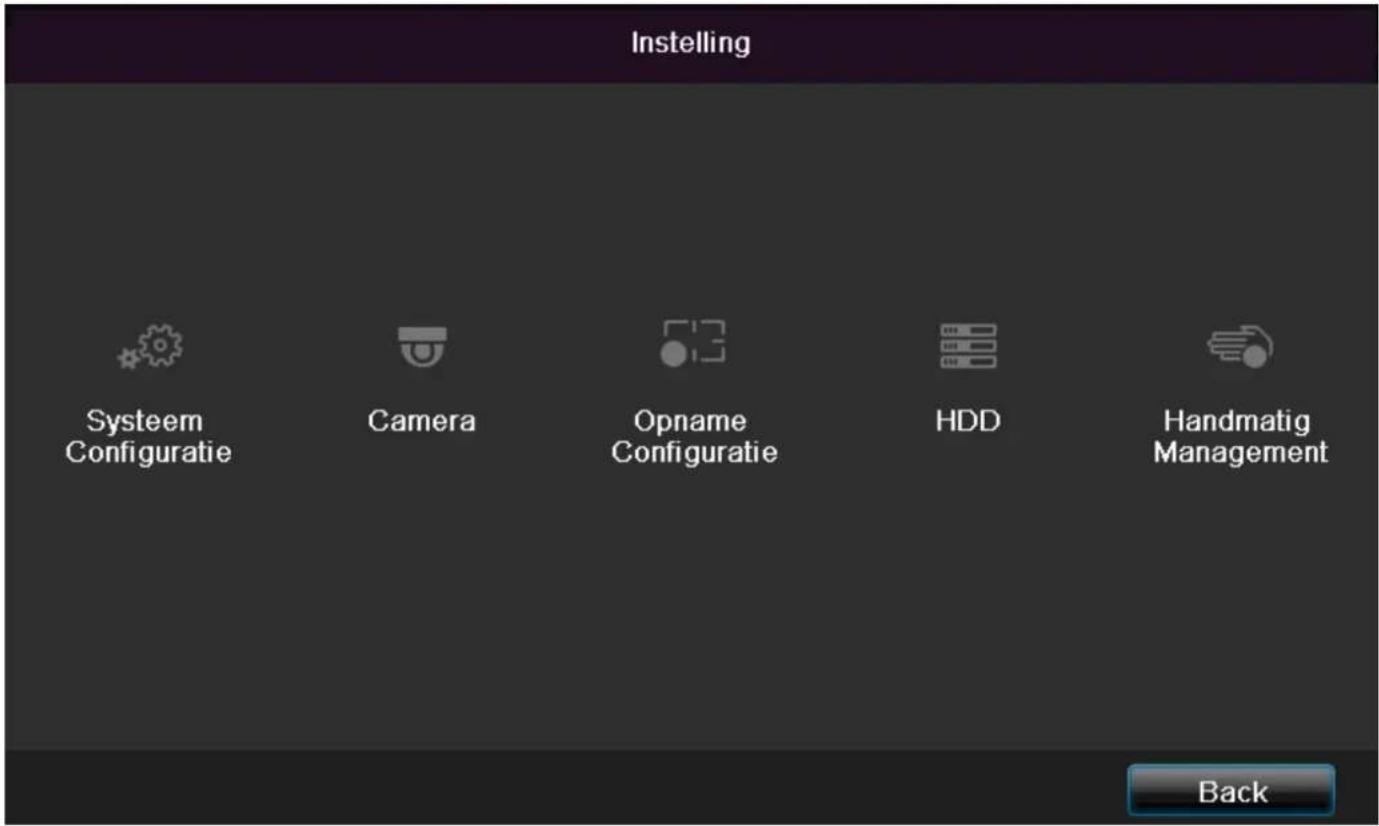

Menu Beschrijving zie p. Instelling Leidt verder naar de menu’s Systeem Configuratie, Camera, Opname Configu- ratie, Disk Management, Afspelen.

Afspelen Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals bewegingsherkenning, evenals in de weergave ge- plaatste markeringen.

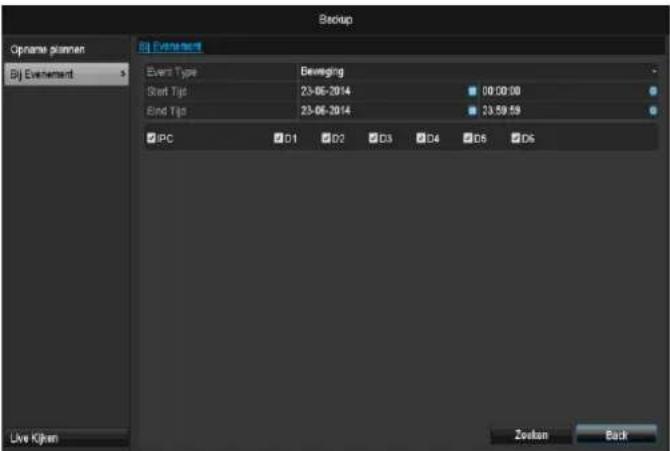

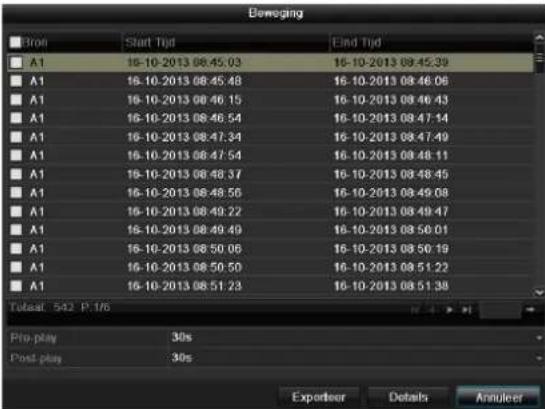

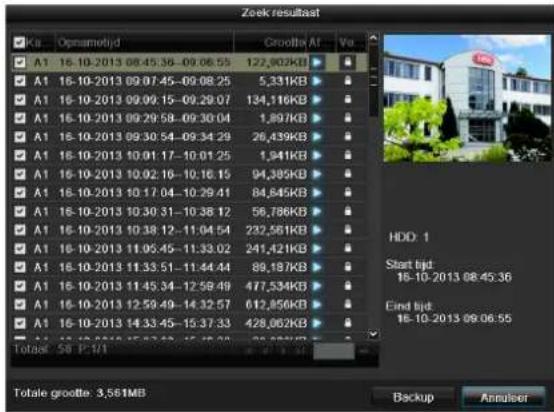

Video Export Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals alarm of bewegingsherkenning, evenals alarmgebeur- tenissen en in de weergave geplaatste markeringen.

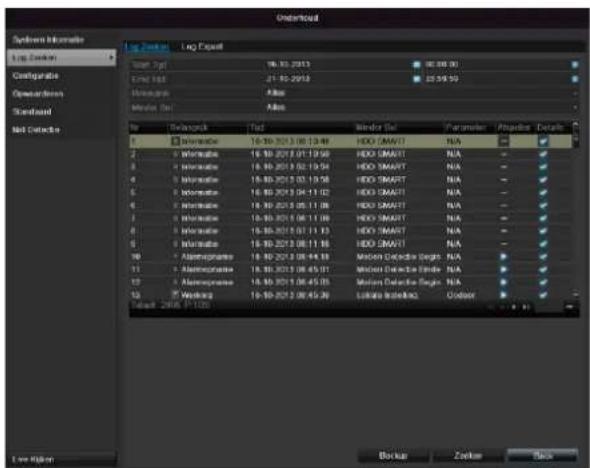

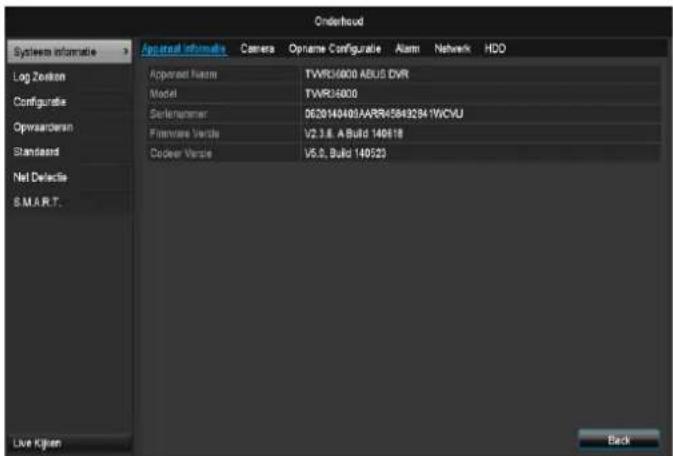

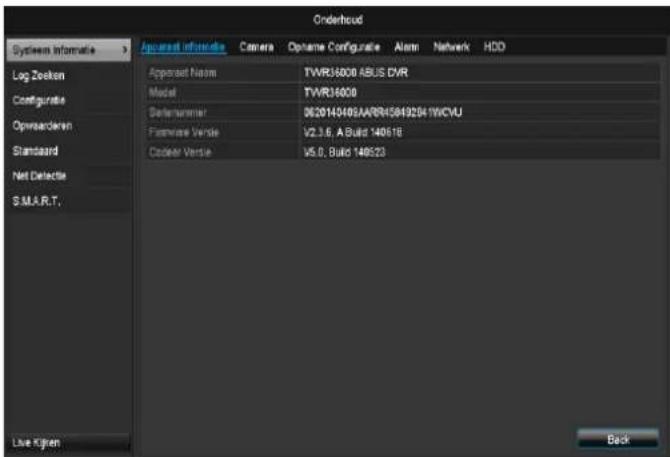

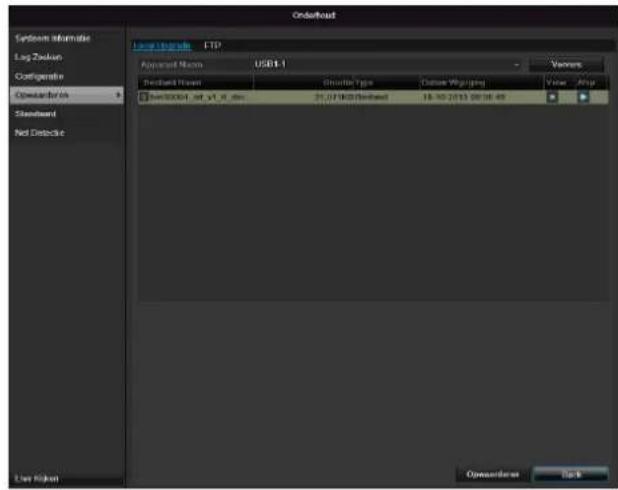

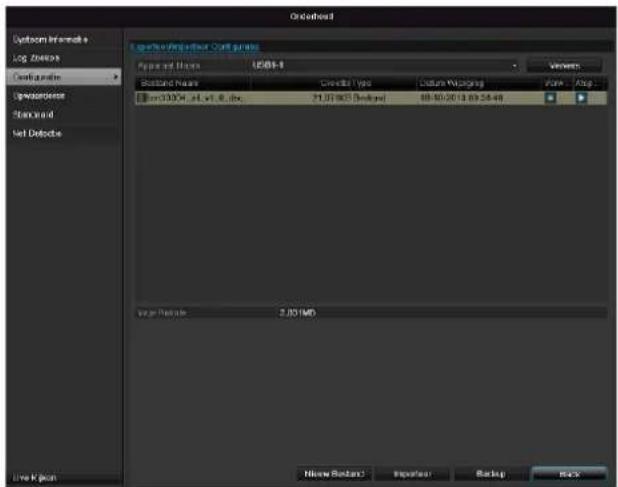

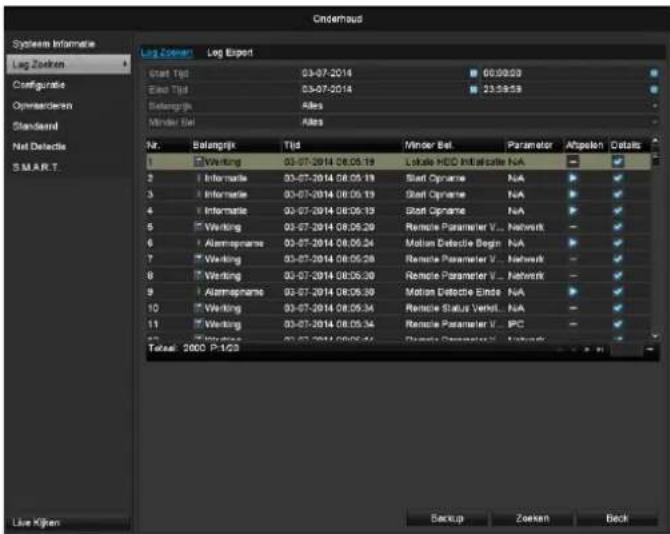

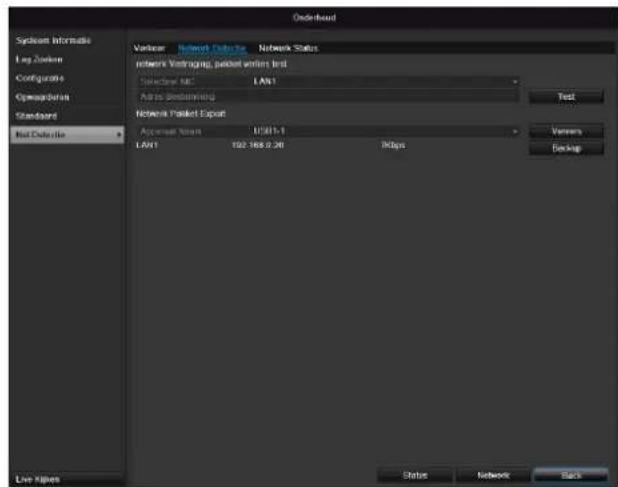

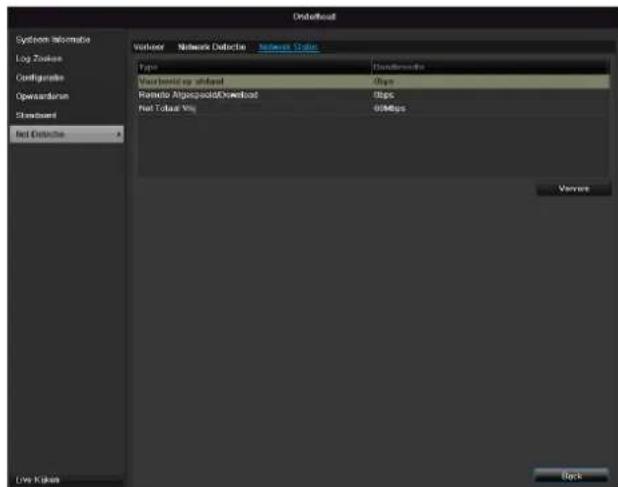

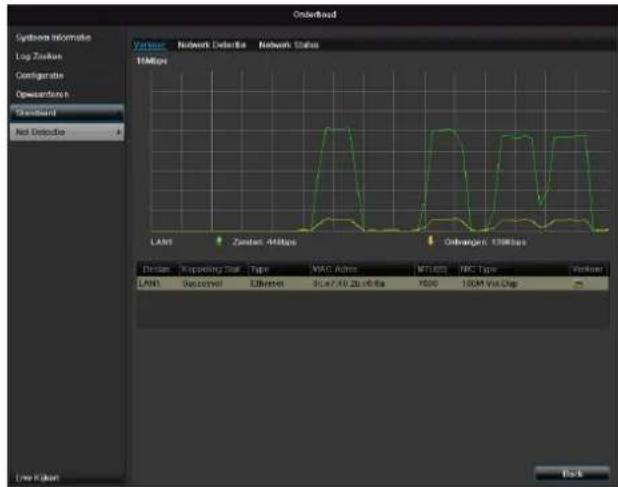

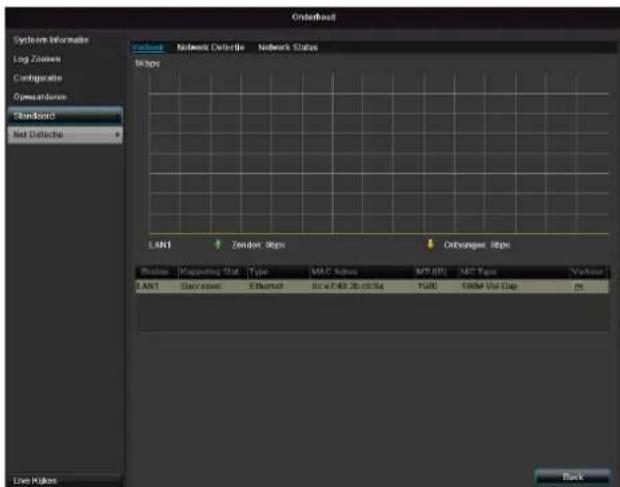

Onderhoud Systeeminformatie, protocol doorzoeken, configuratie importeren/exporteren, on- derhoud apparaat zoals update naar nieuwe firmware, fabrieksinstellingen laden, netwerkbelasting weergeven. 160Hoofd Menu

Menu Beschrijving zie p. Systeem Configuratie Beheer van alle instellingen (algemeen, netwerk, live kijken, waarschuwing, gebruiker).

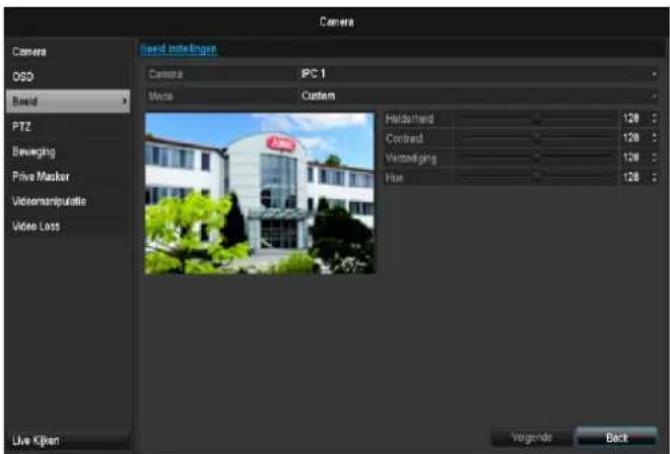

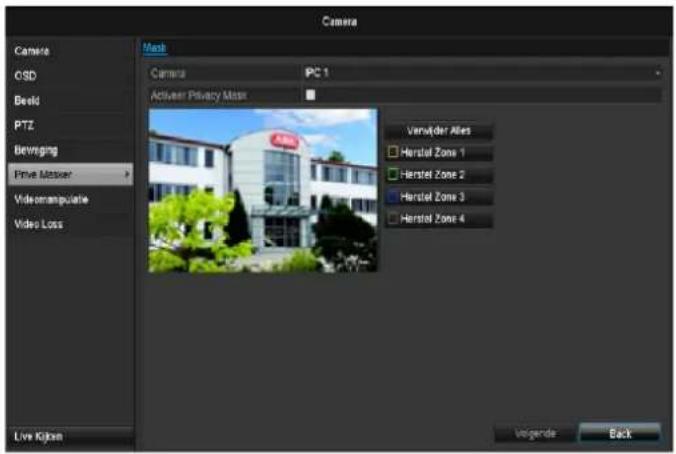

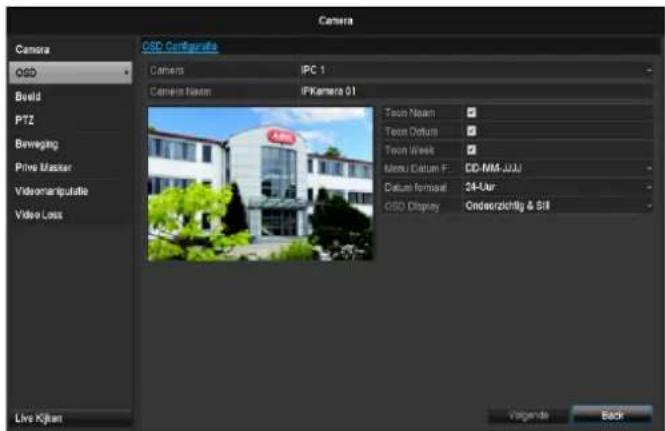

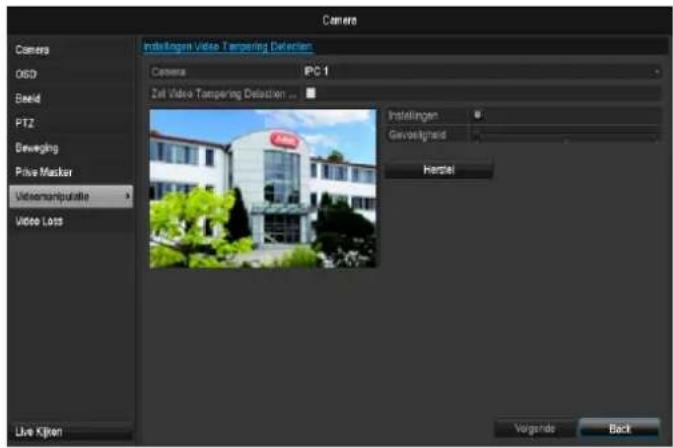

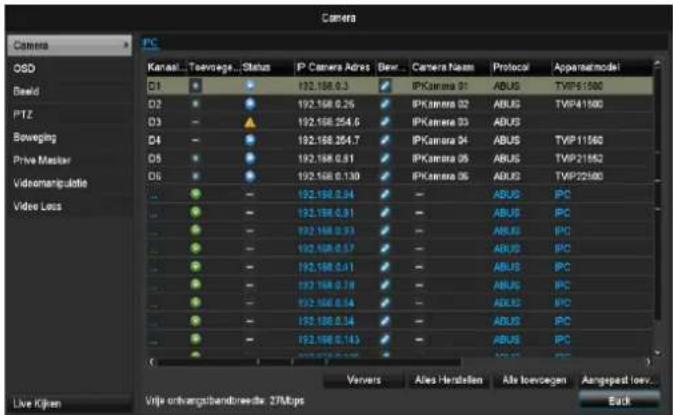

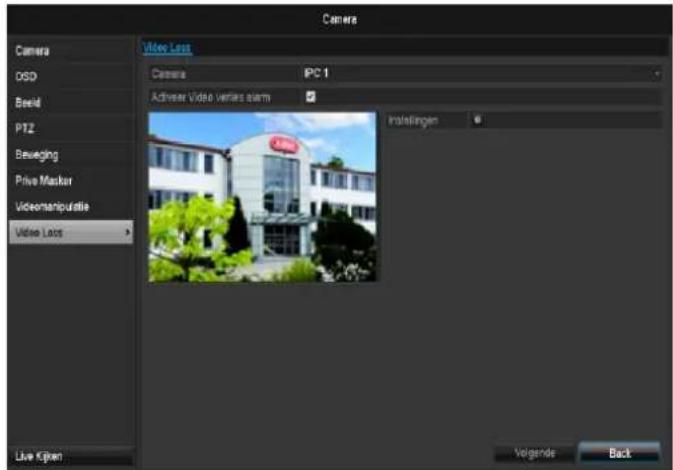

Camera Menu voor het instellen van cameraparameters (OSD-configuratie, beeld- modus, bewegingsherkenning, privé-zone, sabotagebeveiliging, videover- lies).

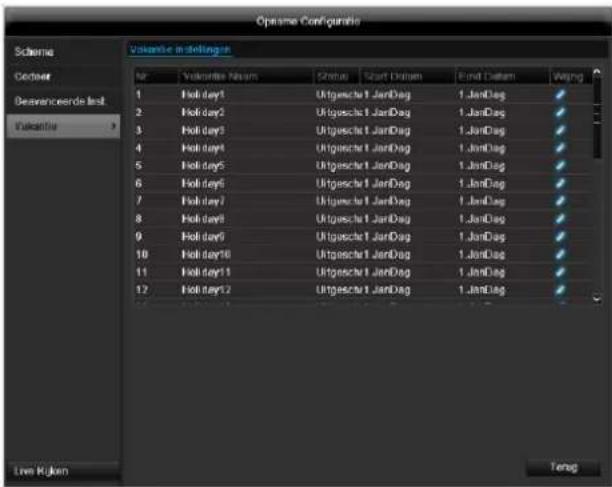

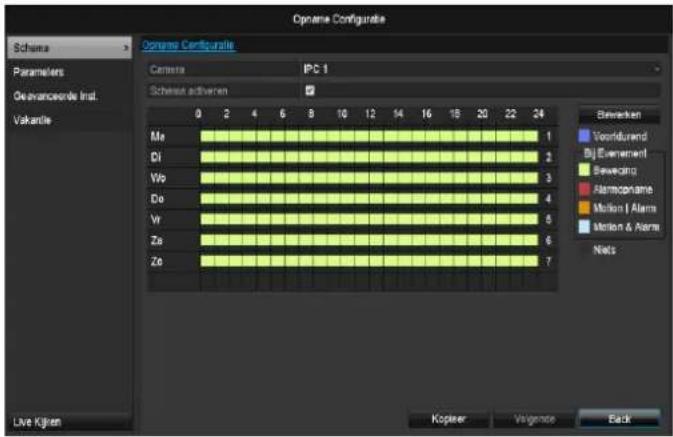

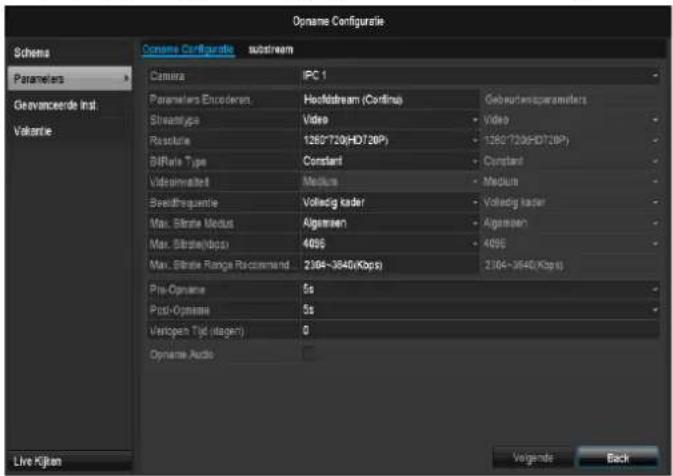

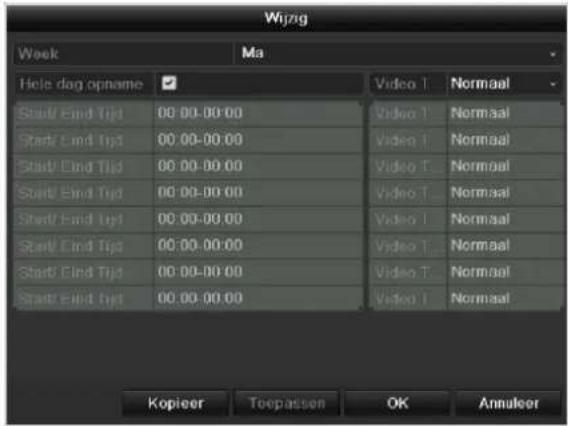

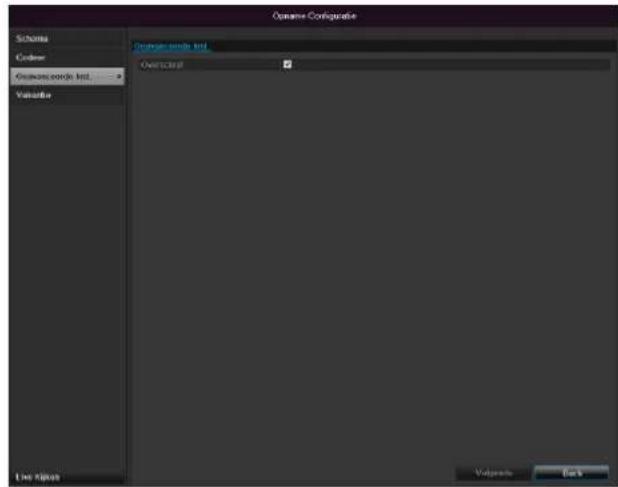

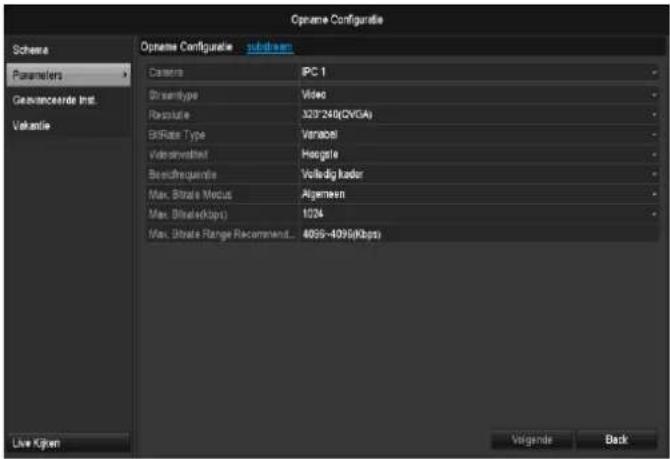

Opname Configuratie Menu voor het instellen van opnameparameters (tijdschema, cameraresolu- tie, vakantie enz.).

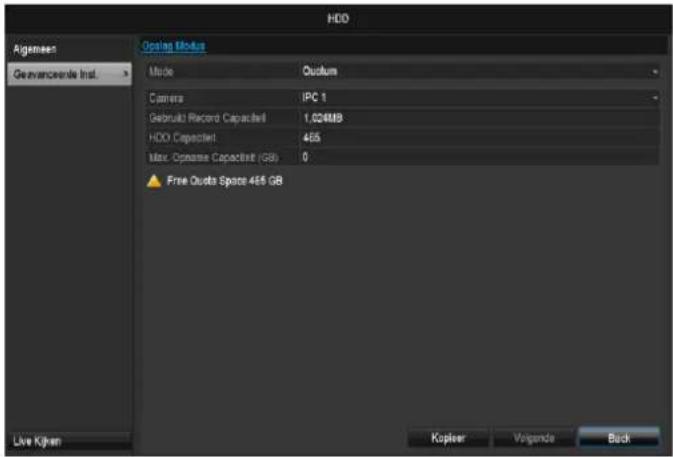

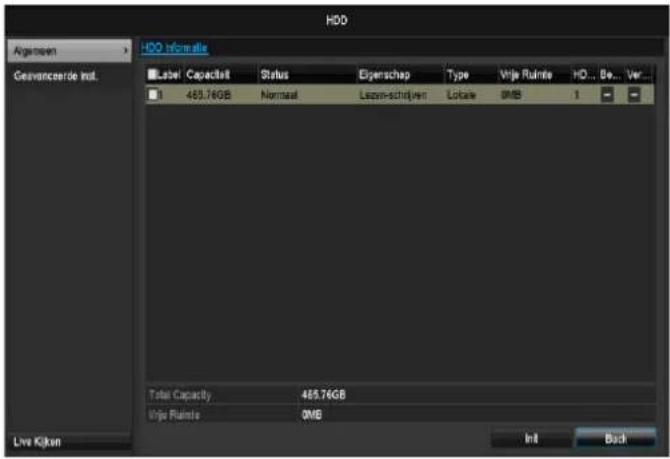

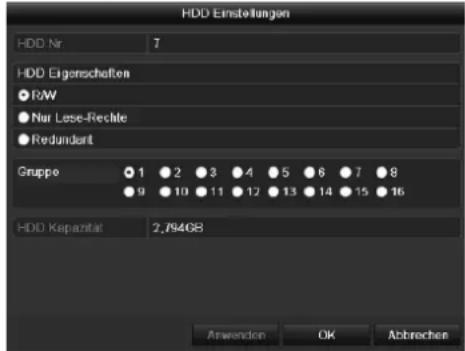

Disk Management Ingebouwde harde schijf initialiseren resp. beheren (toewijzen lees- /schrijffunctie, camera’s, hardeschijf van netwerk beheren enz.).

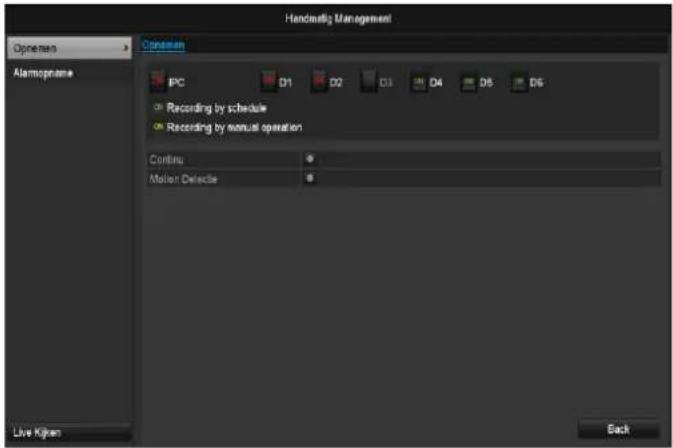

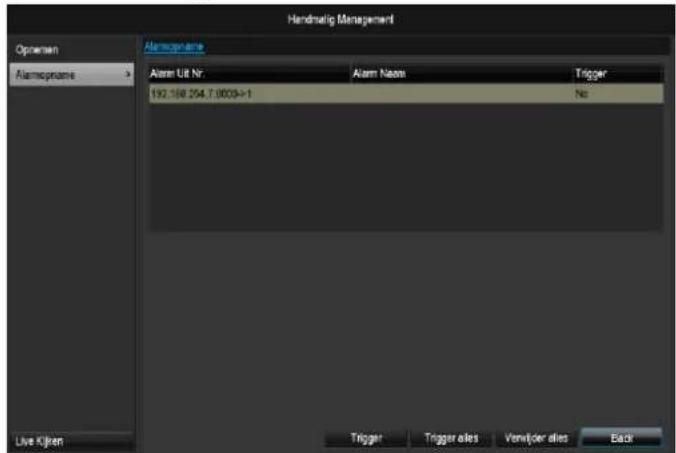

Handmatig Management Menu voor het instellen van handmatige opnames. 156Hoofd Menu

Opmerking In het menu “Systeem Configuratie” worden alle instellingen voor de recorder geconfigureerd.

Waarschuwing Controleer of de datum en de tijd correct zijn inge- steld. LET OP: Achteraf wijzigen kan leiden tot gegevensverlies! Zorg op tijd voor een back-up van de gegevens. Overzicht Menu Instelling Pag. Allgemeen Taal, video, tijd, datum, muis, wachtwoord, zomer- tijd, overige instellingen

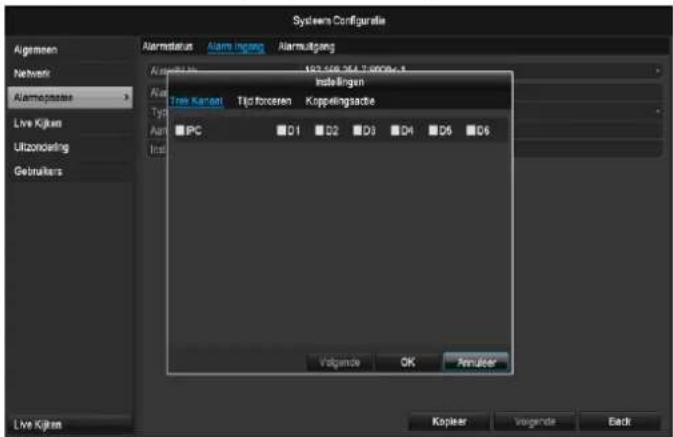

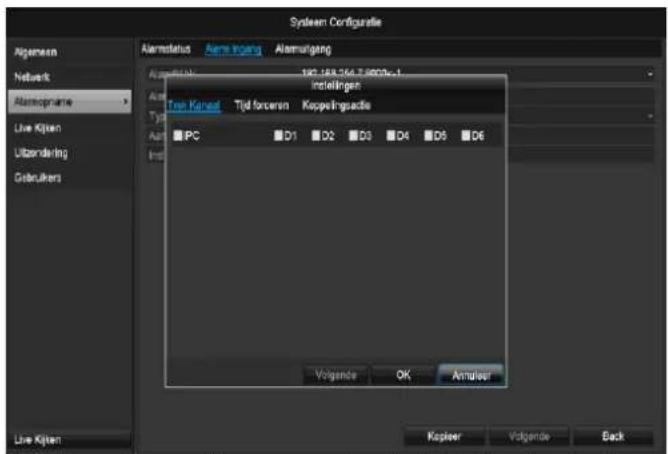

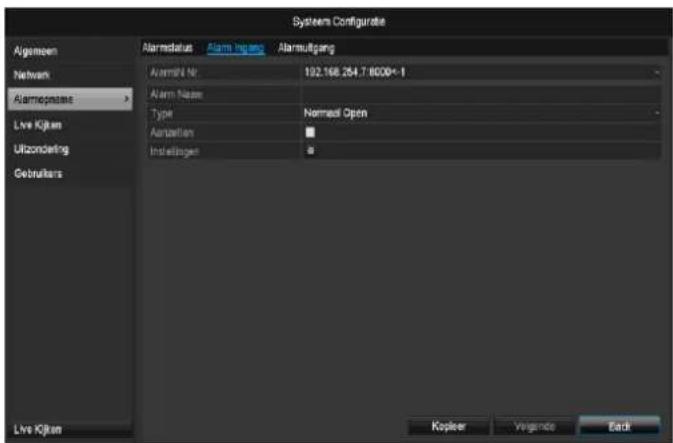

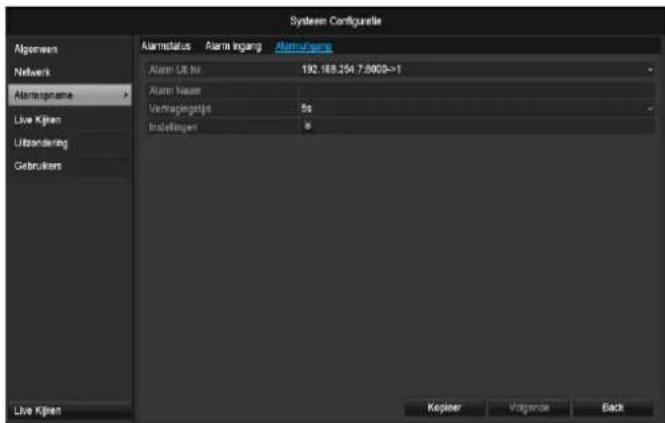

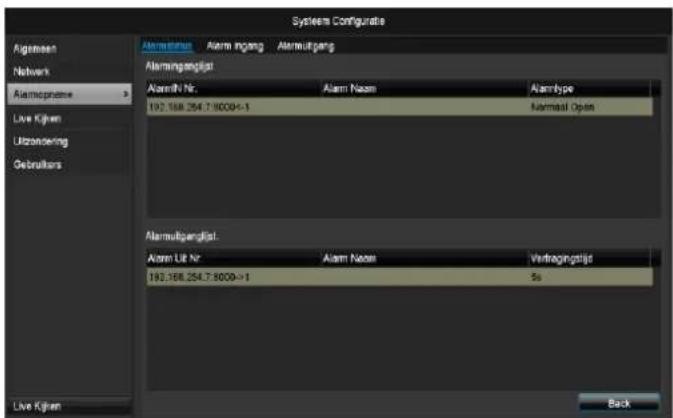

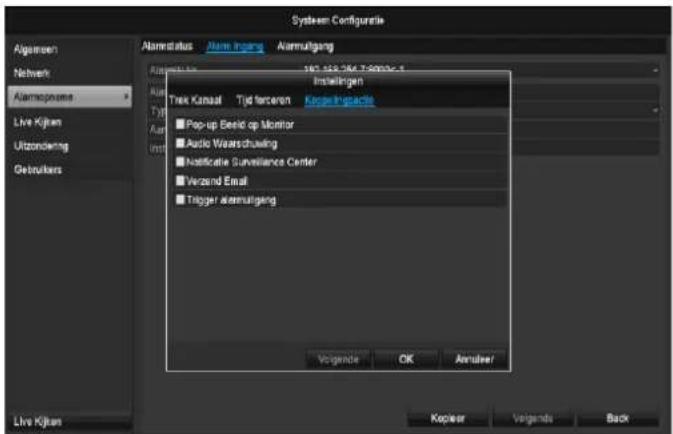

Alarm Instellingen voor de alarm I/O’s van de netwerkcame- ra’s

Live-aanzicht Displayinstellingen, toe- wijzing van de gebeurtenis- uitgang

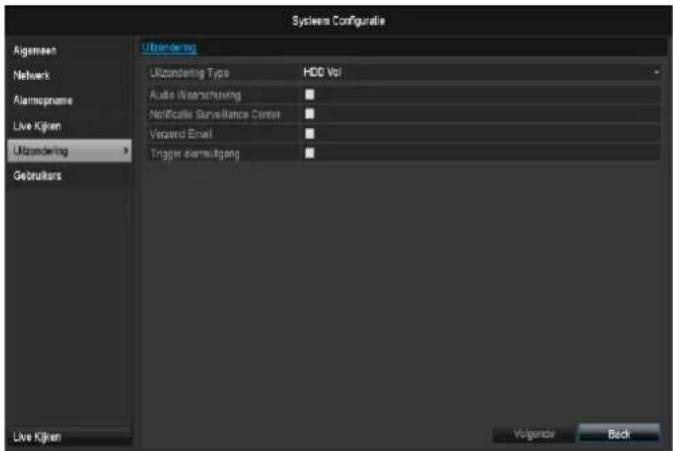

Waarschuwing Acties van de recorder in bi- jzondere situaties (harde schijf vol, uitval van net- werkverbinding etc.)

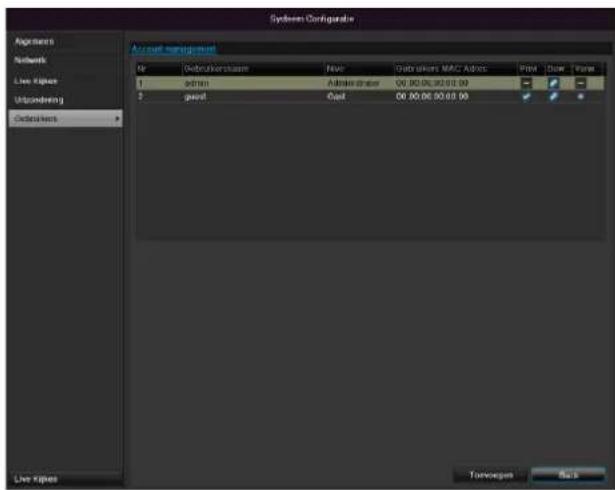

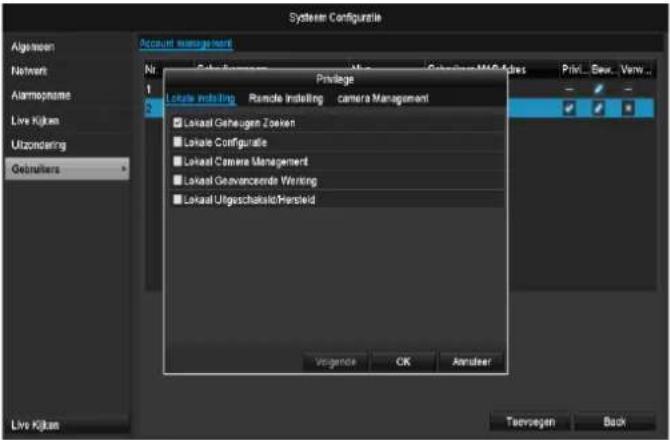

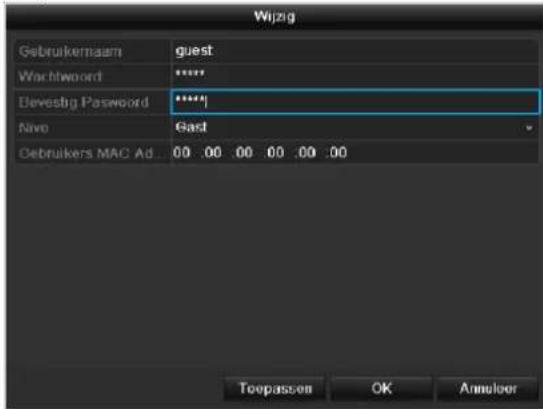

Gebruikers Toevoegen en wijzigen van gebruikers, toewijzen van de toegangsrechten

Opmerking Neem de opmerkingen in de resp. hoofdstukken in acht.

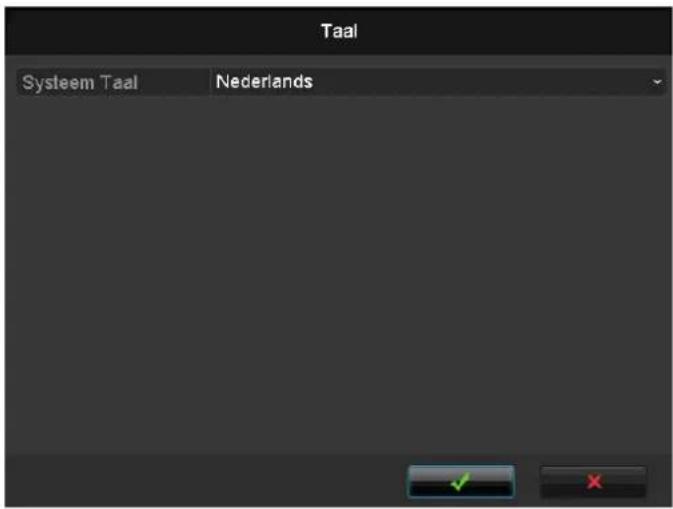

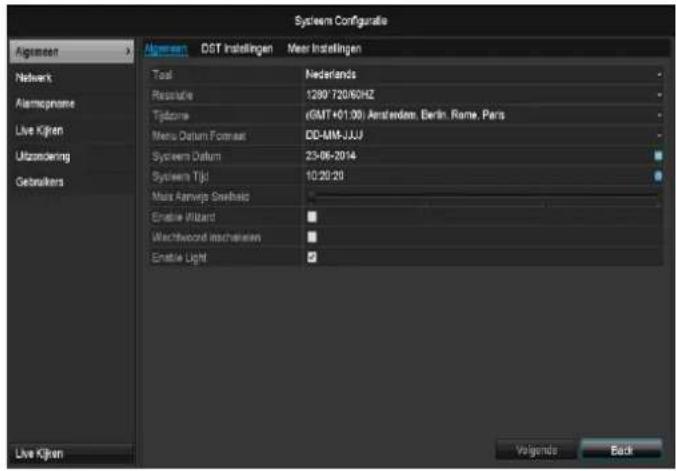

Algemeen TAB Algemeen Instelling Taal OSD-taal Resolutie Monitor-resolutie Tijdzone GMT (Greenwich Mean Time) Menu Datum For- maat MM-DD-YYYY, DD-MM-YYYY, YYYY-MM-DD Systeemtijd Datum, tijd Muis Aanwijs Snelheid Schuifbalk, links lage, rechts hoge snelheid Enable Wizard Checkbox actief: De wizard verschijnt bij systeem- start. Paswoord Inschakelen Checkbox inactief: Geen wachtwoordinvoer op de re- corder zelf nodig. Bij toegang via netwerk moet het wachtwoord echter worden ingevoerd. Checkbox actief: Wachtwoord moet worden ingevo- erd, voordat het menu kan worden bediend. LED-statusbalk activeren Checkbox inactief: De LED-statusweergave is gede- activeerd. Checkbox actief: De LED-statusweergave brandt blauw als de recorder aan is. Remote toegang Checkbox actief:Hoofd Menu

activeren De toegang voor de remote con- figuratie door de technische sup- port is geactiveerd.

TAB DST- instellingen Instelling Auto DST In- stelling Bij een geactiveerd keuzevakje scha- kelt het apparaat de zomertijd auto- matisch om. DST Inschake- len Bij een geactiveerd keuzevakje kan een nauwkeurige begin-/einddatum worden gekozen. Van, Tot Datum begin en einde van de zomer- tijd DST Bias Daylight Saving Time Bias: afwijking van de zomertijd ten opzichte van de normale tijd Meer instellin- gen Instelling Apparaat Naam Eenduidige specificatie van de recor- der Apparaat Nr. Voor eenduidige identificatie bij ge- bruik met CMS software Werking On- derbreking Nie / 1 … 30 minuten - regelt de tijdsduur voor weergave van het menu tot het menu weer verdwijnt Menu weerga- vemodus Geeft het beeld vager of scherper weer. Gebeurtenis aanwijzing Checkbox actief: Akoestisch alarm bij aanwijzingen zoals bewegingsdetectie, HDD vol, enz.

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back. Netwerkconfiguratie De correcte netwerkinstellingen zijn absoluut noodzakelijk wanneer u de recorder en de bewaking via uw browser wilt be- dienen.

Opmerking Lees voor de configuratie van de recorder de vol- gende algemene opmerkingen. Een netwerk is een systeem waarbij minimaal twee net- werkcompatibele apparaten zijn gekoppeld. Soorten gegevensoverdracht: kabelgebonden netwerken (bv. CAT5 kabel), draadloze netwerken (WLAN) en andere transmissiemogelijkheden (Powerline). Alle systemen bezitten kenmerkende gemeenschap- pelijke eigenschappen maar zijn in diverse opzichten ook verschillend. Begrippen Hierbij een overzicht van de begrippen die van belang zijn voor gebruik van de apparatuur in netwerken. Parameters Instelling IP-adres Een IP-adres is het unieke adres van een netwerkapparaat binnen het net- werk. Dit adres mag binnen een netwerk slechts één enkele keer voorkomen. Er zijn bepaalde adresreeksen gereser- veerd voor openbare netwerken zoals bv. het Internet. Privé adres- reeks bv. 10.0.0.0 - 10.255.255.255, Subnetmasker 255.0.0.0

Subnetmasker 255.255.255.0 Subnetmasker Een bitmasker dat wordt gebruikt om beslissingen resp. toewijzingen bij de routing uit te voeren. In thuisnetwerken is dit standaard

Gateway Netwerkapparaat binnen een netwerk dat alle netwerkapparatuur toegang geeft tot internet, bv. de computer die is aangesloten op de DSL modem en meestal de router resp. het access point vormt binnen het netwerk.

Parameters Instelling Nameserver Ook DNS (Domain Name Server) zorgt er voor dat bij een internetadres resp. URL (bv. www.google.nl) het unieke IP- adres wordt gezocht. Wanneer een domeinnaam in de adres- balk van de browser wordt ingevoerd, zoekt de DNS het juiste IP-adres van de server en stuurt de aanvragen aan die server door. Hier kan het IP-adres van de DNS-server van de provider worden ingevoerd. Het is echter meestal voldoende om het IP- adres van de gateway op te geven. Deze stuurt de aanvragen dan automatisch door naar de DNS-server van de provider. DHCP De DHCP-server wijst automatisch een IP-adres, het subnetmasker, de gateway en de DNS toe aan de netwerkappa- ratuur.Hoofd Menu

DHCP’s zijn aanwezig in de meeste mo- derne routers. De DHCP service moet apart worden ingesteld resp. ingescha- keld. Voor verdere informatie kunt u de betreffende handleiding(en) raadplegen. Opmerking: Wanneer u gelijktijdig gebruik maakt van vaste IP-adressen en een DHCP-server, moet u er op letten dat de vaste IP- adressen buiten de adresreeks van de DHCP-server liggen omdat er anders adresconflicten kunnen ontstaan. Poort Een poort is een interface waarover ver- schillende programma’s met elkaar communiceren. Bepaalde poorten zijn vast toegewezen (21: Telnet, 23: FTP), andere poorten kunnen vrij worden ge- kozen. Poorten zijn relevant bij verschil- lende toepassingen, bv. bij externe toe- gang naar de recorder via een browser. MAC ge- bruiker Het MAC-adres (Media-Access-Control, ook Ethernet-ID genoemd) is het unieke hardware-adres van de netwerkkaart. Dit adres dient voor de eenduidige identi- ficatie van een apparaat binnen een net- werk.

Opbouw van het netwerk De recorder moet met een CAT5 kabel fysiek worden aangesloten op het netwerk, zie Aansluitingen pagi- na 117.

Opmerking Neem s.v.p. de handleidingen en instructie van de netwerkapparatuur in acht. Het is mogelijk om meerdere Switches / Routers / Ac- cess-Points met elkaar te verbinden. Een firewall of na- dere beveiligingssoftware kan van invloed zijn op het netwerk.

Waarschuwing Bij gebruik van een router zin de netwerkclients, dus ook de recorder, verbonden met internet. Dit geldt echter ook omgekeerd. Er moeten absoluut veiligheidsmaatregelen wor- den genomen (zoals bv. gebruik maken van een firewall, regelmatig het wachtwoord wijzigen, standaardpoorten wijzigen) om ongewenste toe- gang van buitenaf te verhinderen! Netwerkconfiguratie

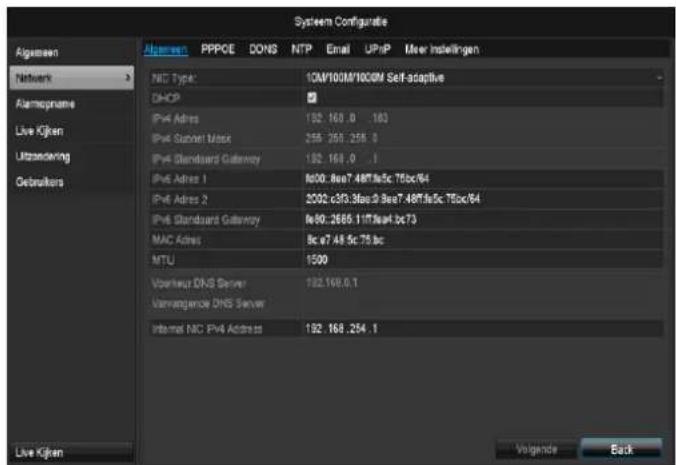

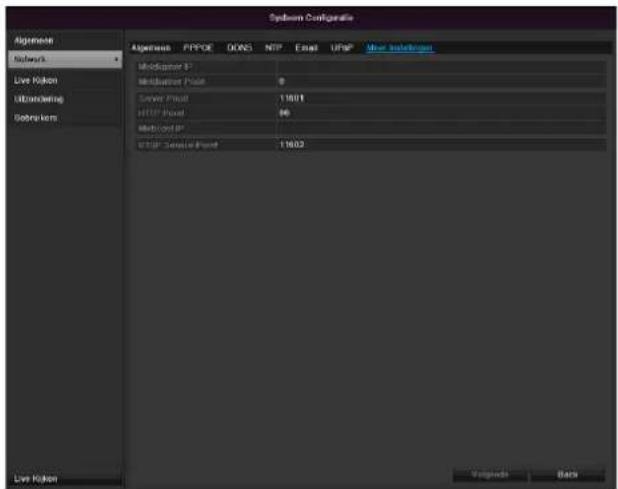

TAB Instelling Allgemeen Instellingen voor het lokale net alsook selectie van de netwerkmodus. PPPOE PPPOE wordt gebruikt bij ADSL aansluiting en bij gebruik van een mo- dem. Klik op Instellen om de toegangsge- gevens (gebruikersnaam, wachtwoord) voor uw provider in te voeren. DDNS Server voor het Dynamische Domain- Name systeem. Beheer voor het bi- jwerken van hostnamen resp. DNS vermeldingen. NTP Network Time Protocol Server voor het synchroniseren van de tijd Email Specificeer hier de e-mailinstellingen voor het verzenden van e-mails in ge- val van alarm UPnP Universal Plug and Play Instellingen voor de comfortabele be- sturing van netwerkapparatuur in een IP-netwerk. Overige in- stellingen Configureer hier het IP-adres van de pc, waarop bij een alarm een melding moet worden uitgegeven.Hoofd Menu

TAB Allgemein Parameters Instelling NIC Type Kies hier de transmissiesnelheid van de ingebouwde netwerkkaart. Tip: 10M/100/1000M Self-adaptive DHCP Active- ren Vink deze checkbox aan wanneer de IP-adressen in het netwerk automa- tisch worden toegewezen via DHCP. DHCP actief: de volgende velden kun- nen niet worden gewijzigd omdat deze parameters via DHCP worden inge- steld. Opmerking: Wanneer u de IP-adressen handmatig wilt toewijzen, dient u er op te letten dat DHCP niet is ingeschakeld (geen vinkje in de checkbox). IPv4 Adres Adres van het apparaat binnen het netwerk wanneer het adres handmatig wordt toegewezen IPv4 Subnet Mask Normaal is dit 255.255.255.0 IPv4 Stan- daard Gate- way Het adres van de gateway voor inter- nettoegang IPv6-adres 1 Lokaal (Link local) IPv6 adres IPv6-adres 2 Globaal (Global unicatst) IPv6 adres IPv6 Standard Gateway IPv6 adres van de gateway voor de in- ternettoegang MAC Adres Hardware-adres van de ingebouwde netwerkkaart MTU (Bytes) Beschrijft de maximale omvang van de grootste protocoldata. Voorkeur DNS Server Adres van de Domain Name Servers, meestal het IP-adres van de gateway Vervangende DNS Server IP-adres van de secundaire DNS- server

Opmerking Enige van deze instellingen zijn niet selecteerbaar voor sommige modi. PPPOE

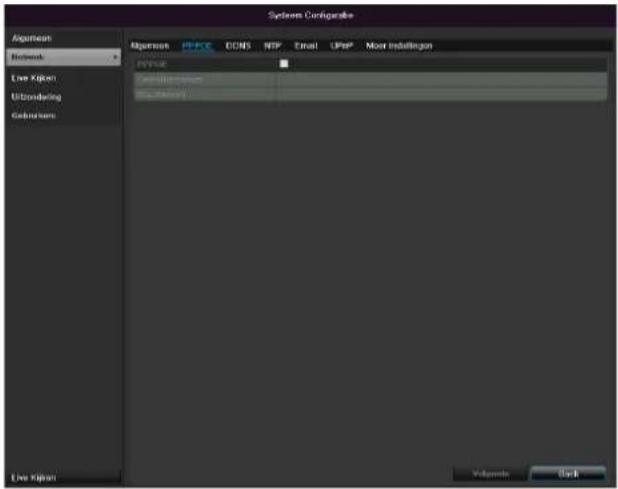

Vink de checkbox PPPOE aan en voer de gebrui- kersnaam (voor internettoegang) en het wachtwoord in en bevestig het wachtwoord.

Bevestig de instellingen met PasToe.

Waarschuwing Gebruik PPPOE naar mogelijk alleen als er geen router voorhanden is! DDNS

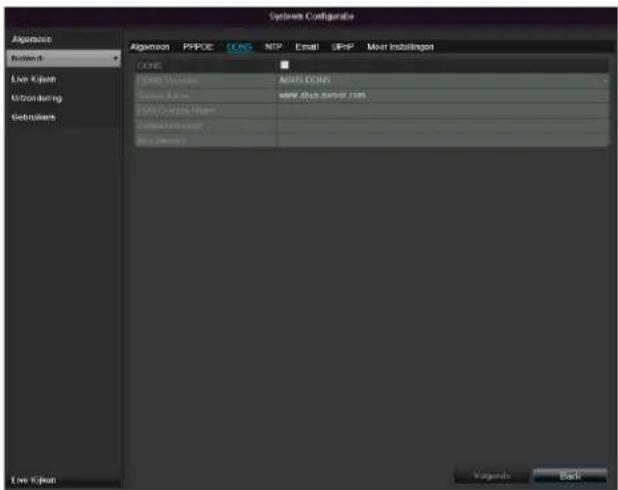

Om gebruik te kunnen maken van de ABUS DDNS functies, moet u eerst een account aanmaken op www.abus-server.com. Zie hiervoor de veelgestelde vragen op onze website.

Vink de checkbox “DDNS” aan, kies als “DDNS Provi- der” ‘ABUS DDNS’ en voer in het veld "Serveradres" het IP-adres www.abus-server.com in.

Bevestig de instellingen met PasToe. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.Hoofd Menu

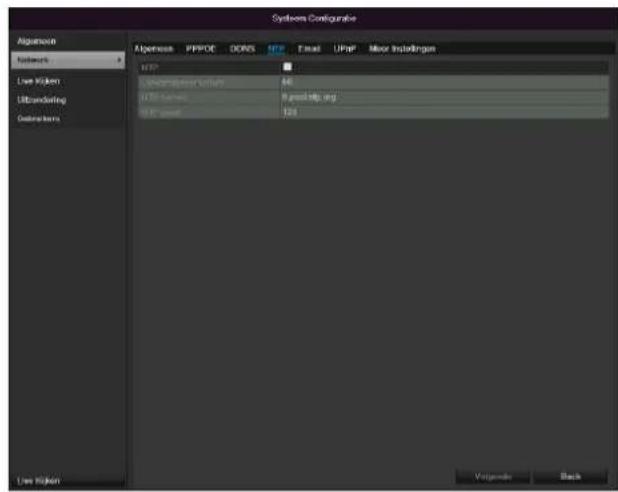

Opmerking De recorder kan de tijd synchroniseren met een externe server. Op internet zijn hiervoor meerdere serveradresen beschikbaar.

Vink de checkbox “NTP” aan en geef het interval aan voor de synchronisatie. Geef het IP-adres van de NTP-server en de NTP-poort op.

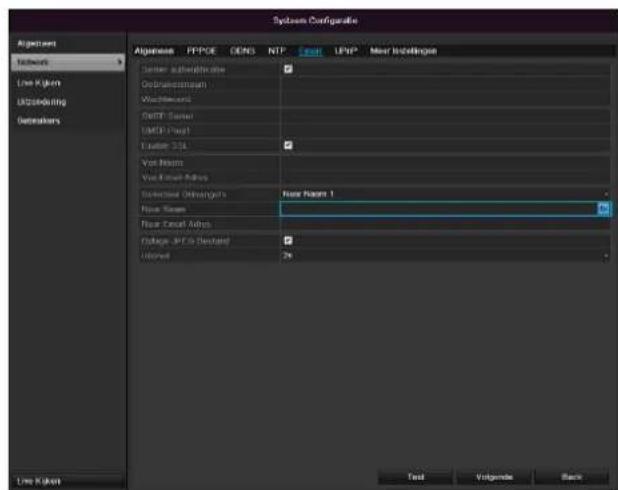

Bevestig de instellingen met PasToe. E-mail In geval van alarm kan de recorder een melding verzen- den via e-mail. Voer hier de e-mailconfiguratie in. Parameters Instelling Server authenti- ficate Vink de checkbox aan wanneer de aanmelding verloopt via de server van de internet provider Gebruikernaam E-mailaccount bij de provider Passwoord Wachtwoord waarmee het e- mailaccount is beveiligd SMTP Server Adres van de SMTP server van de provider SMTP Port Geef de SMTP-poort op (standaard: 25) Enable SSL Vink de checkbox aan om de e-mail codering in te schakelen Van Naam Naam van de afzender Van Email Adres Het e-mailadres dat bij dit account hoort Selecteer Ont- vagers Kies drie mogelijke ontvangers die de e-mail moeten ontvangen Naar Name Geef hier de naam van de ontvanger

Naar Email Adres Geef hier het e-mailadres van de ontvanger op Beeld toevoe- gen „Checkbox” activeren, als aanvullend op de e-mail opnames van de came- ra als fotobestanden moeten worden verstuurd Interval Selecteer een activeringstijd tussen 2 tot 5 seconden. De beelden wor- den pas verstuurd, als over een ge- definieerde periode beweging werd gedetecteerd.

Geeft de parameters van het e-mailbericht op.

Klik vervolgens op Test om een test e-mail te verzen- den.

3. Als uw invoer correct is en u een bevestigingse-mail

heeft ontvangen, druk dan op PasToe.

Opmerking De recorder verstuurt nu een e-mail aan de inge- stelde ontvanger. Wanneer deze e-mail niet bij de ontvanger arrive- ert, dient u de instellingen te controleren en even- tueel te corrigeren Controleer eventueel de instellingen van het spamfilter van uw e-mail programma.

Opmerking De toegangsgegevens en instellingen voor de SMTP-verzending ontvangt u van uw e- mailprovider. E-mailproviders bieden gedeeltelijk alleen nog SSL-codering voor e-mailverzending aan. Deze recorder werd met volgende providers op SSL-compatibiliteit getest: GMX, Web.de, GMail.Hoofd Menu

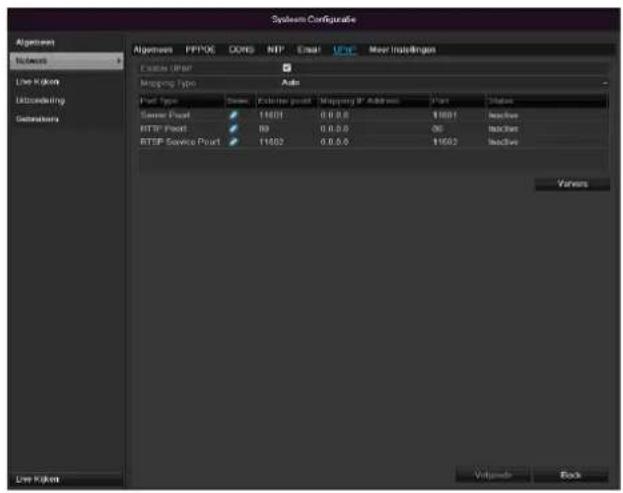

Parameters Instelling UPnP activeren Checkbox activeren om de zicht- baarheid in een IP-netwerk te active- ren. Bij geactiveerde functie wordt in de router automatisch een poort- doorschakeling voor alle net- werkpoorten ingevoerd (indien UPnP in de router actief is). Bij geactiveerde UPnP worden de door UPnP geconfigureerde net- werkpoorten (indien ABUS DDNS ac- tief is) aan de ABUS-server overge- dragen. Mappingtype Bij instelling „handmatig” kunnen de netwerkpoorten via het schakelvlak „Bewerken” handmatig worden vast- gelegd. Bij instelling „auto” controleert de re- corder op vrije netwerkpoorten van de router en legt de poortnummers willekeurig vast.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.

Opmerking SNMP wordt voor de bewaking van de apparaten- toestand gebruikt. Hiervoor heeft u een niet bij ABUS beschikbare SNMP-software nodig. Bevestig de instellingen door te klikken op PasToe en verlaat het menu met Back. Meer instellingen

Parameters Instelling Alarm Host IP Netwerkadres van het CMS-station Alarm Host Port Poort van uw CMS-station Server Porot Poort voor datacommunicatie HTTP Poort Poort voor webserver Multicast IP Om het dataverkeer terug te bren- gen, kunt u een Multicast IP invo- eren. RTSP Service Poort Geef de RTSP-Port aan (Standaard 554)

Opmerking Serverpoort 8000 en HTTP-poort 80 zijn de stan- daardpoorten voor clients op afstand en toegang op afstand via de internetbrowser.Hoofd Menu

Opmerking Dit menupunt is alleen beschikbaar, als een com- patibele camera met alarmin- en uitgang is aan- gesloten, bijv. TVIP11560. Alarm status Hier ziet u een lijst met alle alarmin- en uitgangen van de netwerkcamera en de actuele status. Alarmingang Selecteer een reactie voor geval van alarm door klikken op het „instellings”-symbool bij „reactie”. Parameter Instelling Alarmingang De alarmingang selecteren, om de instel- lingen uit te voeren. U kunt de alarmin- gang aan de hand van de netwerkadres- gegevens selecteren. Alarm naam Voer een eenduidige beschrijving in, bijv. deurcontact loods Type N.O.: Kring normaal geopend N.C.: Kring normaal gesloten Activeer de alarmingang door selecteren van de checkbox bij „Instellingen”. Leg het gedrag van de recorder voor geval van alarm vast onder „Instellingen”. Klik op Kopiëren, om deze instellingen voor andere camera’s over te nemen. Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug. Instellingen TAB kanaal activeren Selecteer door activeren van de desbetreffende check- box, welk camerakanaal in geval van alarm dient te wor- den geactiveerd. TAB tijdschema activeren Leg vast, op welke tijd het in de TAB „Reactie” te sel- ecteren gedrag in geval van alarm geactiveerd dient te zijn. Klik op „Kopiëren”, om deze instellingen voor andere weekdagen of de hele week over te nemen. Koppelingactie Selecteer tabblad Koppelingactie. Hier kunt u het gedrag van de recorder bij een alarm con- figureren door in het betreffende keuzevakje te klikkenHoofd Menu

Parameter Bekendmakingen Volledig scherm pop-up De camera wordt in het live- aanzicht met volledig scherm weergegeven Audio waarschuwing Het apparaat geeft meermaals een waarschu- wingssignaal CMS berichten De CMS geeft een akoes- tisch waarschuwingssignaal. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Zie p.

Alarmuitgang activeren De alarmuitgang wordt in geval van alarm geactiveerd.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK. Alarmuitgang

Opmerking Dit menupunt is alleen beschikbaar, als een com- patibele camera met alarmuitgang is aangesloten, bijv. TVIP11560.

Selecteer een reactie voor geval van alarm door klikken op het „instellings”-symbool bij „reactie”. Parameter Instelling Alarmuitgang De alarmuitgang selecteren, om de in- stellingen uit te voeren. U kunt de alarmuitgang aan de hand van de net- werkadresgegevens selecteren. Alarm naam Voer een eenduidige beschrijving in, bijv. deurcontact loods Verblijftijd Selecteer hier de duur voor de schake- ling van de alarmuitgang.

Activeer de alarmuitgang door selecteren van de checkbox bij „Instellingen”. Leg het gedrag van de recorder voor geval van alarm vast onder „Instellingen”. Klik op Kopiëren, om deze instellingen voor andere camera’s over te nemen. Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug. Instellingen Tijdschema activeren Leg vast, op welke tijd de alarmuitgang geactiveerd dient te zijn.Hoofd Menu

Waarschuwing Voor de volgende fouttypes kunt u een waarschuwing ac- tiveren: HDD vol HDD-fout Netwerk gescheiden IP-conflict Illegale aanmelding Opnamefout Parameter Bekendmakingen Audio waarschuwing Het apparaat geeft meermaals een waarschu- wingssignaal CMS-berichten Er wordt een bericht naar de gebeurtenislog van de CMS- software verzonden. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Alarmuitgang activeren De geselecteerde alarmuit- gang wordt in geval van een fout geschakeld. Gebruikers

Waarschuwing Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is "1 2 3 4 5". In het gebruikersbeheer kunnen nieuwe gebruikers wor- den toegevoegd, gewist of bestaande instellingen worden gewijzigd.

Om een nieuwe gebruiker toe te voegen, kiest u Toe- voegen. Parameters Instelling Gebruikersnaam Unieke naam Wachtwoord Toegangscode voor de recorder en voor het beheer Opmerking: verander het wacht- woord regelmatig, gebruik combina- ties van letters en cijfers etc., noteer de wachtwoorden op een veilige plaats. Bevestig Pass- woord De toegangscode moet opnieuw worden ingevoerd Nivo BELANGRIJK: Bij het niveau Manager kunnen meer rechten worden ingesteld dan bij het niveau Gebruiker. Gebruikers MAC Ad... Het MAC adres van de netwerkkaart van de PC van de resp. gebruiker Opmerking: Hiermee wordt de toegang beperkt tot de PC waarvan het MAC adres hier is ingevoerd!

Voer de naam en het wachtwoord in en bevestig de in- voer in het veld eronder.

Kies het niveau en voer het MAC adres in. 4.Bevestig de instellingen door te klikken op Toepassen.

Waarschuwing Neem de onderstaande opmerkingen over de toewijzing van toegangsrechten in acht.Hoofd Menu

Instelling van de rechten Stuur de toegangsrechten van de gebruikers door op het „Recht”-symbool te klikken. Er kunnen alleen toegangs- gegevens van handmatig toegevoegde gebruikers wor- den gewijzigd:

Opmerking De gebruiker kan lokaal, d.w.z. op de recorder, in- stellingen configureren en parameters wijzigen. De gebruiker kan/mag via een netwerk verbinding maken met de recorder. Op de tab Camera worden de rechten voor de toegang tot de individuele camera’s (via het net- werk of lokaal) ingesteld.

Waarschuwing Wijzig de algemene instelling van de gebruiker (naam, wachtwoord, niveau, MAC-adres) met een klik op het „Bewerken”-symbool of in de TAB „Wachtwoord wijzigen”.Camera

Camera Camera Kies bij camera het gewenste camerakanaal. Klik op Ac- tualiseren om de camera’s in het netwerk weer te geven. Klik op Alle wissen om de reeds toegevoegde camera’s te wissen. Klik op Alle toevoegen om de weergeven camera’s toe te voegen. Let op dat maximaal 6 camera’s kunnen wor- den toegevoegd. Selecteer Door gebruiker gedefinieerd om een camera handmatig toe te voegen. OSD

Beeld Selecteer bij „Camera” het camerakanaal dat u wilt be- werken. Pas bij „Modus kan niet leeg zijn” het camerabeeld met behulp van uitgevoerde instellingen of met behulp van gebruikersgedefinieerde instellingen aan de lichtomstan- digheden aan.

Camera Camera die moet worden inge- steld Camera Naam Toewijzing van de cameranaam Toom Naam Weergeven van de cameranaam in de liveweergave ac- tiveren/deactiveren Toom Datum Weergeven van de datum in de liveweergave active- ren/deactiveren Toom Week Weergeven van de week in de liveweergave ac- tiveren/deactiveren Datumformaat Selectie van de datumsweergave bij het zoeken naar weergave Tijdformaat Selectie van de tijdsweergave bij het zoeken naar weergave Weergavemodus Instellingen voor de weergave van de cameranaam en de datumCamera

Beweging Kies bij “Camera” het te bewerken camerakanaal. Plaats het vinkje bij bewegingsdetectie.

Acties Trek Kanaal Door op „Reactie” te klikken, verschijnt de tab Trek Ka- naal (alleen bij bewegingsherkenning): Selecteer één of meerdere camerakanalen die bij een alarm een reactie moeten uitvoeren. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK. Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie inge- stelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op Toepas-

sen en verlaat het menu met OK. Acties Selecteer tabblad Reactie. Hier kunt u het gedrag van de recorder bij een alarm con- figureren door in het betreffende keuzevakje te klikken.

Opmerking Om de opname te starten met behulp van de be- wegingsherkenning, dient u het tijdschema onder Opname in te stellen.Camera

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Privatzone Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Privé-zone activeren.

1. Markeer met de muis max. vier privé-zones.

2. Selecteer bij Kopieer of de instelling voor alle came-

ra’s moet worden overgenomen.

3. Bevestig de instellingen met een klik op Toepassen

en verlaat het menu met OK.

Sabotagebeveiliging Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Sabotagebeveiliging activeren.

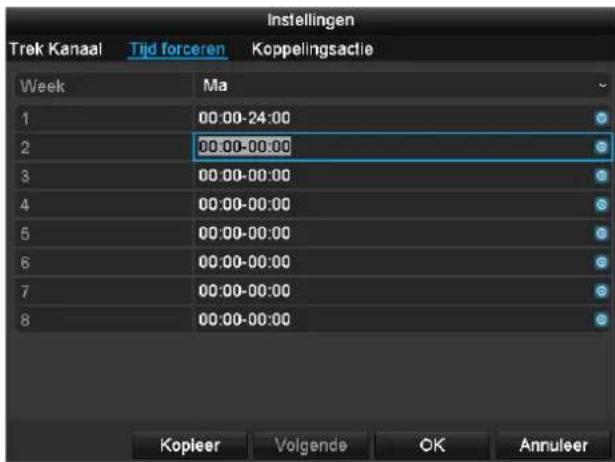

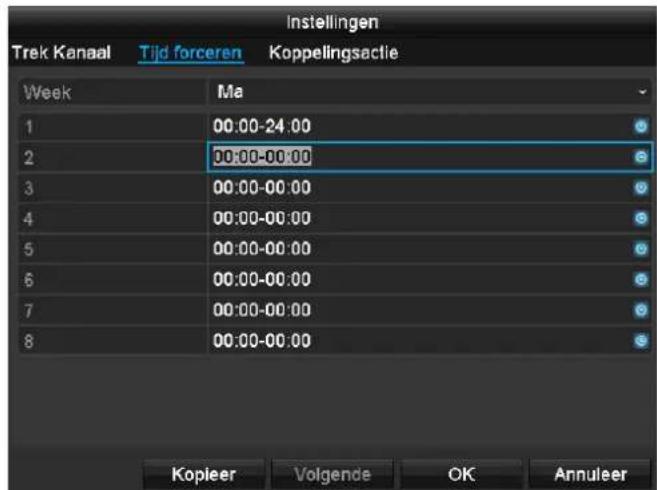

Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie inge- stelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op Toepas-

sen en verlaat het menu met OK. Parameter Bekendmakingen Volledig scherm pop-up De camera wordt in het live- aanzicht met volledig scherm weergegeven Audio waarschuwing Het apparaat geeft meermaals een waarschu- wingssignaal CMS berichten De CMS geeft een akoes- tisch waarschuwingssignaal. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Zie p.

Alarmuitgang activeren De alarmuitgang wordt in geval van alarm geactiveerd.Camera

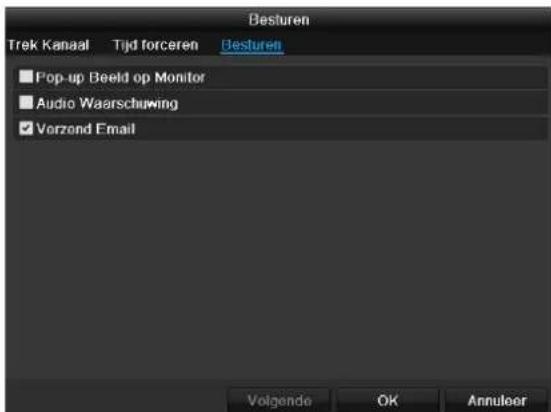

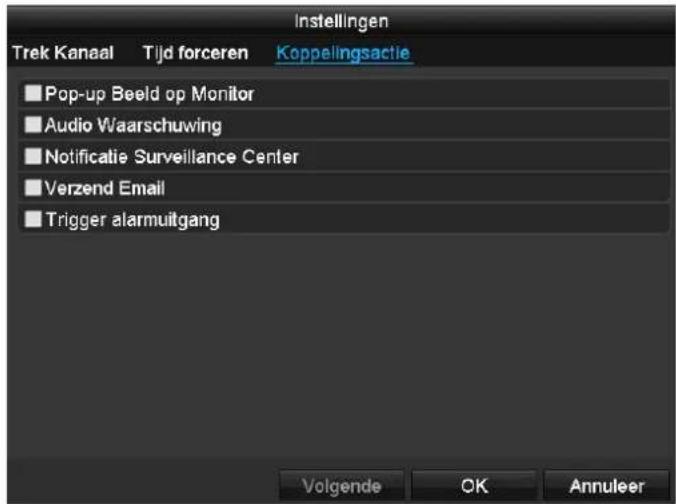

Acties Selecteer de tab Acties. Hier kunt u het gedrag van de recorder bij bewegingsher- kenning configureren door in het betreffende keuzevakje te klikken. Parameter Bekendmakingen Volledig scherm pop-up De camera wordt in het live- aanzicht met volledig scherm weergegeven Audio waarschuwing Het apparaat geeft meermaals een waarschu- wingssignaal CMS berichten De CMS geeft een akoes- tisch waarschuwingssignaal. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Zie p.

Alarmuitgang activeren De alarmuitgang wordt in geval van alarm geactiveerd.

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Videoverlies Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Alarm voor „Video Loss” activeren.

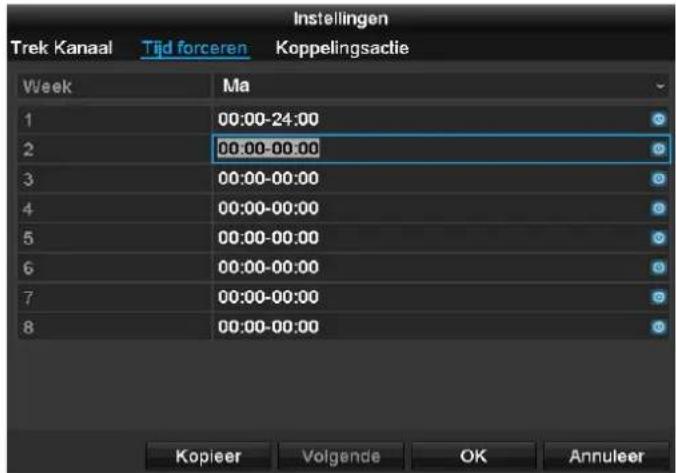

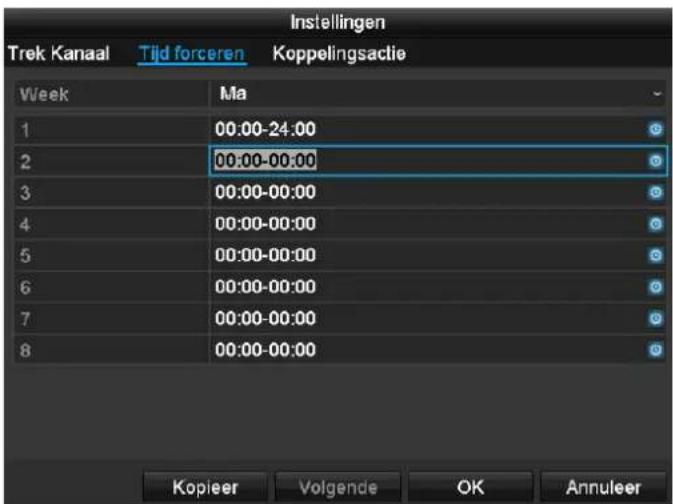

Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie inge- stelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op Toepas-

sen en verlaat het menu met OK.Camera

Acties Selecteer de tab Acties. Hier kunt u het gedrag van de recorder bij bewegingsher- kenning configureren door in het betreffende keuzevakje te klikken.

Parameter Bekendmakingen Volledig scherm pop-up De camera wordt in het live- aanzicht met volledig scherm weergegeven Audio waarschuwing Het apparaat geeft meermaals een waarschu- wingssignaal CMS berichten De CMS geeft een akoes- tisch waarschuwingssignaal. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Zie p.

Alarmuitgang activeren De alarmuitgang wordt in geval van alarm geactiveerd.

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.Opname Konfiguratie

Opname Konfiguratie Instellen Open het hoofdmenu en klik op „Opname Konfiguratie”: Tijdschema Door middel van het tijdschema worden de opnametijden resp. de triggers (opnametype) voor de camera’s inge- steld. Kik op de tab „Schema”:

Opmerking Aangezien de instellingen voor de tabs Opname en Direct beeld niet van elkaar verschillen, worden ze maar één keer beschreven

Op het scherm ziet u van links naar rechts de uren van de resp. dag (dagen van boven naar beneden). Onder de dagen ziet u de gekleurde legenda, d.w.z. in het inge- stelde tijdschema corresponderen de opnameperioden in kleur met de gekozen „triggers”. Kleursymbool Legenda Blauw Duur: tijd in uren Geel Beweging Rood Alarm Oranje Beweging of alarm Lichtblauw Beweging en alarm Grijs Geen keuze Groen & rood Beweging of alarm

Selecteer de camera en klik op het keuzevakje Schema activeren. Klik op Bewerken om het type en de duur van het tijdschema te bepalen

1. Geef in het vervolgkeuzemenu bij „Week” de dag

Volledige dag actief is, kunnen er geen afgebakende tijden worden ingevoerd, de instelling geldt dan voor de hele dag.

3. Wanneer u bepaalde tijden wilt instellen, schakel

dan „Hele dag opname” uit.

4. Geef in het uitklapmenu het opnametype aan:

Duur Beweging Alarm Beweging of alarm Beweging en alarm

5. U kunt bij tijdafhankelijke opname maximaal 8 perio-

den vastleggen, telkens van 00:00 - 24:00; de ver- schillende perioden mogen elkaar niet overlappen.

Opmerking Met de „Duur” legt u perioden vast waarin wordt opgenomen. De andere triggers zoals bewegingsdetectie en/of alarm, schakelen alleen bij voorkomen van een van deze triggers de opname in.

Via Kopieer kunt u deze instelling voor andere da- gen of de volledige week overnemen

6. Sluit uw instellingen in het opnamevenster af met

Toepassen en daarna OK

Toepassingsvoorbeeld Er moet van 11:00 - 7:00 worden opgenomen. Hiervoor moeten 2 tijdzones worden ingesteld:

Codeer TAB Opnemen Door middel van het tijdschema worden de opnametijden resp. „triggers” (opnametype) voor de camera’s ingesteld. In dit submenu zijn de volgende instellingsmogelijkheden beschikbaar: Camera In te stellen camera Encodingparameter In te stellen stream Streamtype Vooraf gedefinieerde stream vi- deo Resolutie Auto, WD1(960x480) 4CIF(704x576), 2CIF(704 x 288), CIF(352x288), QCIF(176x144) Bitrate Selectie van een variabele resp. constante bitrate Videokwaliteit Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit ++++++: hoge kwaliteit Beeldfrequentie Instellingen van de beeldfre- quentie voor de stream Max. bitrate-modus Selectie van de modus voor de instellingen van de bitrate Gebruikersdef. (32 – 3072) Max. bitrate (Kbps) Instellingen van de maximale bitrate Max. bitrate-bereik aanbevolen Aanbevolen bitrate afhankelijk van de ingestelde resolutie, be- eldfrequentie enz. Voorlooptijd Tijd in seconden die voor een alarm wordt opgenomen Nalooptijd Tijd in seconden die na een alarm wordt opgenomen Afgelopen tijd mar- keren Instelling van de langste ops- lagtijd voor opgenomen be- standen.

Audio opnemen Geactiveerd: Opname met audio gegevens Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK. TAB Substream

De volgende parameters kunnen worden ingesteld: Camera In te stellen camera Streamtype Vooraf gedefinieerde stream vi- deo Resolutie Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144) Bitratetype Selectie van een variabele resp. constante bitrate Videokwaliteit Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit ++++++: hoge kwaliteit Beeldfrequentie Instellingen van de beeldfre- quentie voor de stream Max. bitrate- modus Algemeen, Gebruikersdef. (32 – 3072) Max. bitrate (Kbps) Weergave van de maximale bi- trate Max. bitrate- bereik aanbevo- len 192~320 (Kbps) Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.Codeer

Geavanceerde instelling

Overschrijf Leg u vast of oudere opnamen moeten worden overschreven wanneer de harde schijf vol is

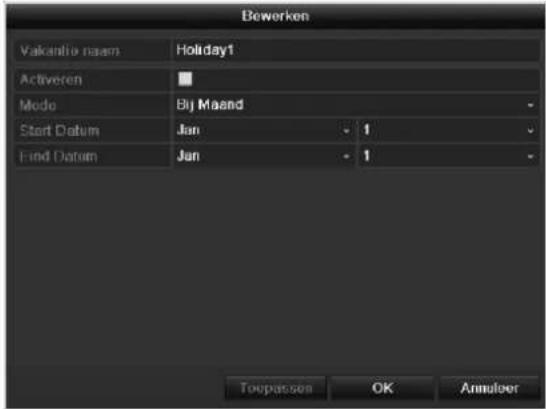

Vakantie In dit submenu kunnen 32 verschillende opname- instellingen voor vakantie of feestdagen worden uitgevo- erd Om deze instellingen uit te voeren, klikt u op het „Wijzig”-symbool

Vakantie naam Handmatige invoer van de naam van de vakantie of de feestdag Activeren Activeren resp. deactiveren van de ingestelde vakantie Mode Op datum/op week/op maand Start Datum Selectie van de beginda- tum/begintijd Eind Datum Selectie van de eindda- tum/eindtijd Bevestig uw instellingen met Toepassen en OK.Disk Management

Disk Management Harde schijven

Opmerking Het apparaat kan een 2,5 inch SATA harde schijf beheren. Voordat u kunt opnemen, moeten alle harde schijven „geïnitialiseerd” worden. Pas daarna her- kent de recorder de harde schijven en de resp. toewijzingen.

Waarschuwing Tijdens het initialiseren worden alle gegevens van de harde schijf gewist! Zorg op tijd voor een back-up van de gegevens. Harde schijf inbouwen

Koppel de recorder los van het lichtnet en open de af- dekking.

Neem bij de omgang met elektronische apparatuur de ESD voorschriften in acht en zorg ervoor dat u ge- aard bent.

Open de behuizing niet in omgevingen met tapijt of an- dere vloerbedekking die statisch kan worden opge- laden.

Raak de onderdelen op het moederbord niet aan.

Waarschuwing Wanneer u vragen heeft over deze stappen of de instructies niet duidelijk zijn, kunt u contact opne- men met uw installateur.

Bouw de harde schijf in en sluit de kabels aan.

Breng de behuizing weer aan en sluit het apparaat aan op het stroomnet. Klik in het menu op „Disk Management” om instellingen voor het beheer van de harde schijf uit te voeren. Parameters van het harde-schijfbeheer

Label Geeft het nummer van de interne aansluiting weer Capaciteit Capaciteit van de harde schijf in MB Status Geeft de huidige status van de harde schijven: Niet geïnitialiseerd Normaal Offline Eigenschap Redundant: voorzien voor back- up doeleinden Alleen lezen: beveiligd tegen schrijven R/W: lezen en schrijven Type Lokaal: ingebouwde harde schijf NFS: harde schijf op het netwerk Vermijdt indien mogelijk het ge- bruik van de NFS-opslag om even- tueel optredende compatibiliteits- problemen Vrije ruimte Geeft het vrije geheugen voor op- names ongeveer aan Wissen De harde schijf verwijderen

1. Selecteer de harde schijf door de checkbox aan te

2. Start het proces door op Init te klikken.

3. Bevestig de volgende vraag met OK.

4. Op de statusbalk wordt de voortgang van de initiali-

5. Wanneer het initialiseren is afgerond, verschijnt:

Opmerking Wanneer de ingebouwde harde schijf niet zicht- baar is, dient u de aansluitingen te controleren.Disk Management

Harde-schijfinstellingen van de camera’s Klik op het submenu „Extra instellingen”. Modus: Opslag Camera Selectie van het te bewerken camerakanaal Gebruikte opslag video Bestandsformaat van een op- namebestand HDD-capaciteit (GB) Hardeschijfruimte in GB Max. capaciteit (GB) voor opname Leg het maximale opnameformaat op de harde schijf per camera vast.

1. Selecteer bij Kopieer of de instelling voor alle came-

ra’s moet worden overgenomen.

2. Bevestig de instellingen met een klik op Toepassen

en verlaat het menu met OK. die Festplattengruppe gespeichert werden sollen.

3. Klik op Toepassen en bevestig de nieuwe start in het

volgende venster met OK.Handmatig Management

Handmatig Management Opname Druk op de REC-toets of ga in het hoofdmenu naar Handmatig Management om een handmatige beeld- /video-opname te starten. Klik op het submenu „Opname”.

IPC Selectie van de instellingen voor alle camera's Klik op „Off” resp. „On” om de instellingen te wijzigen. „On groen” Opname volgens tijdschema, On geel: Opname door handmatige be- diening Off rood: Geen opname Duur Klik op het teken om de conti- nue opname voor alle kanalen voor de hele dag te activeren. Klik op „Ja” om de keuze te bevestigen. Bewegingsdetectie Klik op het teken om de be- wegingsdetectie voor alle ka- nalen voor de hele dag te ac- tiveren. Klik op „Ja” om de keuze te bevestigen.

Alarm Selecteer hier de alarmuitgang die bij een paniekopname dient te worden geschakeld.

U kunt meerdere alarmuitgangen bij een paniekreactie schakelen. Selecteer Activeren om de geselecteerde alarmuitgang te activeren. Klik op Alle activeren om alle alarmuitgangen te active- ren. Klik op Alle wissen om de instellingen te verwijderen.Backup

Opmerking Met de exportfunctie kunnen belangrijke opnamen naar aangesloten externe media worden gekopie- erd zoals bv. USB-media USB-harde schijf DVD-brander etc. Bij de selectie „Exporteer” worden alle opnames van de geselecteerde periode geëxporteerd. Let op dat hierbij niet meer dan 24 uur kunnen worden geëxpor- teerd.

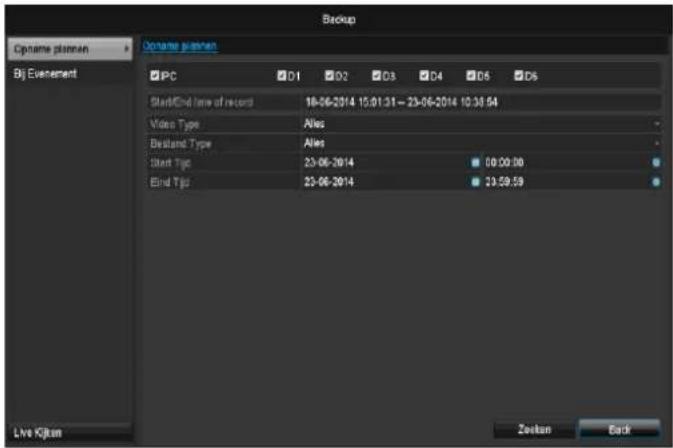

Klik op Details om het zoeken te beperken. De omvang van de verschillende opnamen en de to- tale omvang van alle gevonden bestanden wordt weergegeven. Door op het „Afspelen”-symbool te klikken, kunt u de betreffende opname bekijken Voor het blokkeren of vrijgeven van een bestand klikt u op het „Vergrendet”-symbool.

3. Klik op Export om naar het scherm voor exporteren

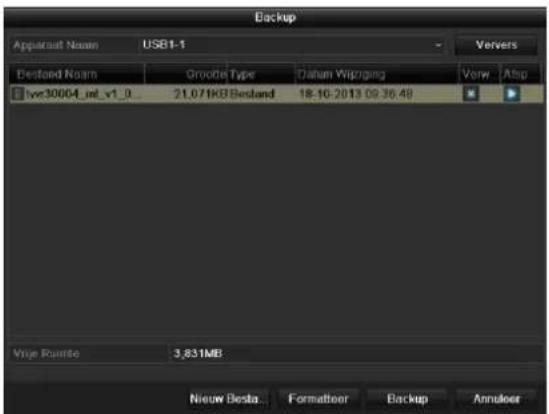

Kies in het uitklapmenu het medium waar de gegevens naartoe meten worden gekopieerd

Wanneer het gewenste medium niet in de lijst staat, klikt u op Ververs. Wanneer het medium dan nog steeds niet wordt weergegeven, koppelt u de recorder los van de re- corder en maakt u de verbinding opnieuw. Raadpleeg hiervoor de handleiding van de fabrikant.

Klik op Backup om te beginnen met exporteren. De voortgang van het proces wordt weergegeven

Opmerking Nadat de gegevens zijn geëxporteerd, kunt u de gegevens op het medium selecteren en afspelen met de meegekopieerde player. Op die manier kunt u controleren of het exporteren foutloos is ver- lopen.Backup

Evenement (gebeurtenistype „Beweging”) Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij „startijd” en „eindtijd”. Sel- ecteer de camera door het keuzevakje te activeren resp. te deactiveren en klik op Zoeken. Bij beide gebeurtenistypes veschijnt na het indrukken van de knop Zoeken het volgende venster: Selecteer de bestanden die u wilt exporteren door het keuzevakje te activeren resp. te deactiveren. Bij „pre- play” resp. „post-play” kunt u de voor- resp. na-alarmtijd instellen. Hiermee kunt u de lengte van uw exportvideo vastleggen. Klik op Details om de geselecteerde video te bekijken. Voor gedetailleerde informatie over het venster , zie Op- name Konfiguratie (p. 151).

Opmerking De „pre-play”-opnames/vooralarmopnames kun- nen alleen worden bekeken, indien de opname is gestart voor het alarm plaatsvond.

Opmerking De submenu’s „Opname Konfiguratie” en „Foto” zijn vergelijkbaar en worden daarom niet afzonder- lijk beschreven.Onderhoud

Opmerking Het menu dient voor het onderhoud van de recor- der en mag uitsluitend worden gebruikt door erva- ren gebruikers.

Log Zoeken In het logbestand kan worden gezocht volgens bepaalde cri- teria, bv. alarm, uitzondering, bediening of informatie van op- name of informatie (S.M.A.R.T. status van de harde schijf)

Firmware Upgrade Firmware-update uitvoeren

Net Detectie Weergave van de transmissie- en ontvangerrate van de recor- der

S.M.A.R.T Controleren van de harde schijf op fouten

Opmerking In het informatiemenu worden zowel de techni- sche gegevens van het apparaat als informatie over de verschillende instellingen van de came- ra’s, opname, alarm, netwerk en HDD weergege- ven. Dit is bijvoorbeeld nuttig bij support-vragen. Log zoeken

Opmerking Het zoeken naar gebeurtenissen kan aan de hand van de volgende types/gebeurtenissen/ parameters worden uitgevoerd: Alles Alarm Uitzondering Werking InformatieOnderhoud

Uitzondering Alles Video Signaal Verloren Videosignaal uitzondering Illegale Inlog HDD Fol HDD Fout IP Conflict Netwerk Verbroken Uitzondering opname Video in-/uitgangssignaal niet gelijk Opnamebuffer Proces Alle Power On Lokaal: Niet geplande uitschakeling Lokaal: Uitschakelen, Her- starten, Aanmelden, Afmel- den Lokaal: Instellingen wijzi- gen Lokaal: Update Lokaal: Opname starten Informatie Alles HDD Informatie HDD S.M.A.R.T. Start / Stop Opname Start / Stop Vangst Verwijder Verlopen Opname Netwerk HDD Informatie

Kies de gebeurtenis waar u in het logbestand naar wilt zoeken en kies een subparameter.

Voer datum en tijd in bij “Start tijd” en “Stop tijd” en klik op Zoeken.

Het resultaat wordt als volgt weergegeven:

Het wisselen van de pagina’s geschiedt via de navi- gatiebalk: (1) (2) (3) (4) (5) (6)

Opmerking Druk voor het vooruit-, resp. achteruitbladeren op (3), resp. (2). Druk voor het springen naar de eers- te, resp. laatste pagina op (4), resp. (1). Om naar een bepaalde pagina te gaan, voer dit in het veld bij (5) in en bevestig dit met een klik op (6). Klik op Details voor gedetailleerde informatie. Klik op Afspelen wanneer u de opname bij de gebe- urtenis wilt afspelen. Klik op Experteer om het logbestand te kopiëren naar een USB-medium. Configuratie

Opmerking De configuratiebestanden bevatten alle instellin- gen van de recorder die u na de eerste ingebrui- kname heeft geconfigureerd. Deze bestanden kunnen op een USB-medium worden opgeslagen. Hiermee kunt u een tweede recorder configureren met identieke instellingen.Onderhoud

Opmerking Een update kan worden uitgevoerd vanaf een USB-medium, via het netwerk of via FTP. Kopieer het bestand voor de update met de ex- tensie *.mav naar de hoofdmap van een USB- stick. Sluit de USB-stick aan op één van de USB- aansluitingen van de recorder.

Selecteer de USB-aansluiting, klik eventueel op Verv- ers.

Selecteer het updatebestand en klik op de knop Opwaarderen.

Wacht tot het systeem opnieuw wordt gestart.

Controleer de nieuwe firmwareversie in het menu On- derhoud / ”System Informatie”.

Opmerking Update via FTP verloopt op dezelfde manier als hierboven beschreven, de PC moet zich in hetzelfde lokale netwerk bevinden! Configureer een PC als FTP-server. Voer het IP-adres van de FTP-serverin. Standaard

Opmerking Bij deze optie worden de fabrieksinstellingen her- steld (reset).

Waarschuwing Alle instellingen die u sinds de inbedrijfstelling heeft uitgevoerd (camera’s, opname- instellingen, alarmen enz.) worden daarbij ge- wist! Voorkom verlies door vooraf de instellingen op te slaan. Na uitvoering van de reset kunt u de- ze weer inlezen.

Opmerking Hier wordt informatie over het netwerkverkeer en de netwerkinterfaces weergegeven.Onderhoud

TAB Netwerkbelasting De hoeveelheid ontvangen en verzonden gegevens wordt grafisch weergegeven. In het veld onder de grafiek worden afhankelijk van de netwerkinstellingen de status en informatie over één, resp. twee netwerkaansluitingen weergegeven. TAB Netwerkidentificatie

Bij „Adres Bestemming” kunt u de verbinding met een ander apparaat, zoals bijvoorbeeld een computer, contro- leren („pingen”). Voer het netwerkadres van het te con- troleren apparaat (bijv. 192.168.0.25) in en druk op Test. Informatie over twee parameters verschijnen: Parameter Instelling Gemiddelde vertraging De tijd die het gepingde apparaat nodig heeft om te antwoorden Pakker verlies tarief: geeft in procent aan, hoeveel pro- cent van de pakketten niet werden overgedragen

Opmerking Bij een hoge pakketverlieswaarde wordt aanbevo- len de „Netwerktest” te herhalen.

Opmerking Als de hoge pakketverlieswaarde blijft optreden dient u uw netwerk op defecte bedrading of scha- de in de leiding te controleren. Hoe hoger de pakketverlieswaarde is, hoe slechter de verbinding tussen het gepingde apparaat en de recorder is.

Bij „Netwerk Pakket export” kunt u de instellingen van de afzonderlijke aansluitingen, resp. - afhankelijk van de in- stelling van de aansluiting, exporteren.

3. Selecteer bij „Apparaat Naam” een opslagmedium,

waarop de instellingen moeten worden opgeslagen.

Na afloop van de voorgangsweergave verschijnt bij succesvolle initialisatie een tipvenster. Sluit deze met OK. Klik op status, om de status van de LAN- aansluitingen (verbonden/niet verbonden) te laten weergeven. Klik op Netwerk, om uw netwerkinstellingen te wijzi- gen (zie p.141). TAB Netwerk Status Overzicht van de bandbreedte. Met een klik op Actualiseren kunt u de gegevens ver- nieuwen.Onderhoud

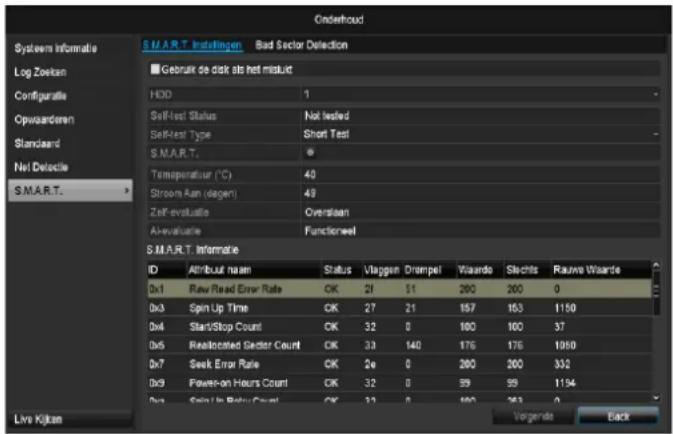

Klik op het submenu „S.M.A.R.T”. In dit submenu heeft u de mogelijkheid om de harde schijf op fouten te controleren. HDD Selectie van de te bewerken harde schijf Zelftest-status Geeft de status van de actuele zelf- test weer. Zelftesttype Selecteer het type voor de zelftest. Korte test / Expanded Test/ Transport Test S.M.A.R.T Klik het pictogram aan om de zelf- test te starten. Temperatuur (°C) Weergave van de temperatuur van de harde schijf Inschakelen (dagen) Weergave van de bedrijfsdagen van de harde schijf Zelf-evaluatie Statusweergave van de zelf- evaluatie Complete analyse Statusweergave van de analyse Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK.

Let op: Als er maar één harde schijf geïnstalleerd is, en deze de status „Alleen lezen” krijgt, kan het apparaat geen opnames uitvoeren!

Status harde schijf controleren U kunt de status van elke harde schijf in het menu On- derhoud controleren. In de log-gegevens wordt de SMART-informatie opgeslagen (Self-Monitoring, Analysis and Reporting Technology). Roep hiertoe het logbestand op en zoek naar infor- matie/S.M.A.R.T. Harde schijf. Alarmen harde schijf instellen U kunt alarmen vastleggen die u informeren over fou- ten op de harde schijf. Roep hiertoe Waarschuwing in het menu Instellingen op.Onderhoud

Opmerking Selecteren Vergrendel om het menu blokke- ren. Selecteer Uitzetten om het apparaat het uitschakelen. Selecteer Herstarten starten, om een reboot (uitschakelen, opnieuw inschakelen) uit te vo- eren.

Opmerking Zie beschrijving p. 132. Instellingen: Opname

Opmerking Zie beschrijving p. 151.

Instellingen: Netwerk

Opmerking Zie beschrijving p.141.Oplossen van storingen

Oplossen van storingen Lees de onderstaande instructies en opmerkingen door om de mogelijke oorzaak voor een storing vast te stellen voordat u contact opneemt met de technische ondersteuning. Storing Oorzaak Oplossing Geen stroom. Netkabel is niet aangesloten. Netkabel goed op het stopcontact aansluiten. Netschakelaar staat OFF. Netschakelaar op ON zetten.

Geen spanning op het stopcontact. Evt. ter controle een ander apparaat op dit stopcontact aansluiten. Geen beeld. Het beeldscherm is niet ingesteld op ont- vangst . Stel de juiste videomodus in totdat er een beeld van de recorder verschijnt. Videokabel niet correct aangesloten. Videokabel correct aansluiten. Aangesloten monitor is uitgeschakeld. Monitor inschakelen. Geen geluid. Audiokabels zijn niet correct aangesloten. Audiokabels correct aansluiten. Via de audiokabels aangesloten apparatuur niet ingeschakeld. Via de audiokabel aangesloten apparatuur niet ingeschakeld. Audiokabel beschadigd. Kabel vervangen. Harde schijf werkt niet. Verbindingskabels zijn niet correct aangeslo- ten. Kabels correct aansluiten. Harde schijf defect of niet compatibel. Harde schijf vervangen door een juiste ver- sie. USB-aansluiting werkt niet. Apparaat wordt niet ondersteund. Ondersteund USB-apparaat aansluiten, USB2.0. Er wordt een USB-hub gebruikt. USB-apparaat direct aansluiten. Geen netwerktoegang. Netwerkkabel los. Netwerkkabel aansluiten. Netwerkinstellingen (DHCP, IP-adres etc.) niet correct. Netwerkinstellingen controleren en evt. cor- rigeren. Afstandsbediening werkt niet. Batterijen verkeerd geplaatst (polariteit, +,-) of leeg. Vervang de batterijen door nieuwe. Om de recorder met de afstandsbediening te be- dienen moet de afstandsbediening op de re- corder worden gericht. Afstandsbediening is te ver van de recorder verwijderd. Gebruik de afstandsbediening op een af- stand van maximaal 7 meter. Er is een obstakel tussen de afstandsbedie- ning en de recorder. Verwijder het obstakel. Te sterke verlichting of TL-buizen. Sterke invloed van TL-buizen voorkomen. Opnemen niet mogelijk. Geen HDD resp. HDD niet geïnitialiseerd. Harde schijf inbouwen en initialiseren. Recorder schakelt plotseling uit. De temperatuur in de recorder is te hoog. Maak de recorder schoon resp. verwijder al- le voorwerpen die de ventilatie kunnen be- perken.

Recorder reinigen en onderhouden Opmerking De recorder is onderhoudsvrij Bescherm de recorder tegen stof, vuil en vochtTechnische gegevens

Technische gegevens Technische wijzigingen en fouten voorbehouden. De afmetingen zijn benaderingen ABUS digitale recorder TVVR36000 Videocompressie H.264 Camera-ingangen 6 (4x PoE + 2x IP) Monitoruitgangen 1 x VGA, 1 x HDMI Bedrijfsmodus Triplex Resolutie (live kijken) VGA: 1080P: 1920*1080/60 Hz, 1280*1024/60 Hz, 720P: 1280*720/60 Hz，1024*768/60 Hz Resolutie @ beeldfrequentie per camera (opname)

Na-alarmgeheugen 0–30 sec. / 5–900 sec. Opslagmedium 1 x 2,5“ SATA HDD Gegevensback-up 1 x USB 2.0 Weergaven 1 / 2 / 4 Opnamemodi Handmatig, tijdschema, bewegingsdetectie, alarm Zoekmodi Naar gebeurtenis, datum & tijd, S.M.A.R.T Gebruikersniveaus 2 (max. 31 gebruikers) Netwerkaansluiting 1 x RJ45 10/100 Mbps Gelijktijdige netwerktoegang 128 cameraverbindingen Netwerkfuncties Live kijken, weergave, gegevensexport DDNS

Alarmering Akoestisch waarschuwingssignaal, OSD-signaal, e-mail Besturing USB-muis OSD-talen Duits, Engels, Frans, Nederlands, Deens, Italiaans, Pools, Spaans, Zweeds, Russisch Stroomvoorziening 48 VDC, 1,5 A, 50~60 Hz Opgenomen vermogen <10 W (zonder harde schijf PoE voeding) Bedrijfstemperatuur -10 °C ~ + 55 °C Afmetingen (bxhxd) 200 x 45 x 200 mm Gewicht ≤ 0,8 kg zonder harde schijf Certificeringen

HDD opslagcapaciteit De benodigde opslagcapaciteit voor opname en bewaking is, naast de fysieke opslagcapaciteit van de gebruikte harde schijf, afhankelijk van de ingestelde resolutie en de beeldfrequentie van de opname. Op de meegeleverde cd vindt u een rekenmachine om het benodigde geheugen op een harde schijf te berekenen. Daarnaast kunt u deze software ook op onze homepage downloaden. Overzicht van verbinding combinaties De mogelijkheid bestaat om een Spot-monitor aan te sluiten. In de tabel hieronder kunt u zien welke combinaties mo- gelijk zijn. Een vinkje betekent mogelijk, een kruisje betekent niet compatibel met elkaar. VGA

Afvoeren Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur In verband met de bescherming van het milieu mag deze recorder aan het einde van de levensduur niet worden afgevoerd met het huishoudelijk afval. Dit apparaat kan worden afgevoerd volgens de geldende landelijke richt- lijnen. Neem de plaatselijk geldende voorschriften voor de afvoer van deze materialen in acht.

Voer dit apparaat af volgens de EG richtlijn voor elektronisch en elektrotechnisch afval 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bij vragen kunt u contact opnemen met de verantwoordelijke in- stantie in uw gemeente. Adressen voor het in- leveren van uw oude apparatuur krijgt u bv. bij de gemeente, de plaatselijke reinigingsdiensten of bij uw leverancier.

EU-richtlijn 2002/95/EG (RoHS-richtlijn) Dit apparaat voldoet aan de RoHS-richtlijn Voldoen aan de RoHS-richtlijn betekent dat het product of component geen van de volgende substanties in een hogere dan de volgende concentratie bevat in homogene materialen, tenzij de substantie deel uitmaakt van een toepassing die van de RoHS-richtlijn is uitgezonderd.

0,1 % lood (naar gewicht),

Glossarium Gebruikte vaktermen 1080i HDTV beeldsignaal met 1060 pixel en geïnterlinieerde beeldopbouw. 16:9 Beeldverhouding van een breedbeeldmonitor dat is af- geleid van het bioscoopformaat. 720p HDT beeldsignaal van 1280 x 720 pixel en progressieve beeldopbouw. RESOLUTIE Het standaard PAL televisiesysteem geeft TV beeld weer met 576 lijnen met normaal 768 beeldpunten Hoge resolutie TV (HDTV) werkt met minimaal 1280 x 720 beeldpunten. BEELDDIAGONAAL Indicatie van de afmetingen van een beeldscherm: de af- stand van de linkeronderhoek tot de rechterbovenhoek in inch (") of centimeters (cm). BROWSER Programma voor het weergeven van pagina’s op het World Wide Web (www, onderdeel van internet). CIF "Common Intermediate Format". Oorspronkelijk bedoeld voor het omrekenen van PAL naar NTSC. CIF komt overeen met een videoresolutie van 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel. CINCH Veelgebruikte busaansluiting voor analoge of KBOS vid- eosignalen. DDNS "Dynamic Domain-Name-System" vermelding. Netwerkservice die de IP-adressen van de gebruikers in een database bijhoudt en onderhoud. DHCP status "Dynamic Host Configuration Protocol". Netwerkprotocol dat het mogelijk maakt om apparatuur (clients) automatisch aan bestaande netwerken te koppe- len. Hierbij wijzen DHCP-servers (zoals bv. internet rou- ters) automatisch het IP-adres, het subnetmasker, de ga- teway de DNS-server en evt. de WINS-server toe aan de clients. Aan de kant van de client hoeft daarvoor alleen het automatisch verkrijgen van een IP-adres te worden ingeschakeld. DOMAIN Domein (naamruimte) voor de identificatie van internet- pagina’s (bv. www.abus-sc.nl). DUAL-STREAM Dualstream is de naam van een transmissiemethode voor video. Er worden gelijktijdig twee streams verzon- den, bv. via een netwerk, één stream in hoge en één in lage resolutie. De zgn. "main stream" heeft een 4CIF resolutie, de zgn. "substream" slechts CIF. DVR Digitale videorecorder. Een apparaat voor het opnemen van verschillende video- en audiobronnen (analoog en digitaal). De gegevens worden vóór de opname gecom- primeerd en vervolgens op bv. een harde schijf opgesla- gen. KBOS/CVBS Afkorting voor kleur, beeld, onderdrukking en synchroni- satie. De eenvoudigste vorm videosignaal, ook wel "composiet signaal". De beeldkwaliteit is relatief laag. H.264 (MPEG-4 AVC): standaard voor zeer efficiënte compres- sie van videosignalen. Wordt onder andere gebruikt bij Blu-ray en videoconferentiesystemen. HDD "Hard Disk Drive": harde schijf (gegevensopslag op mag- netische schijven). Digitale opslag in computers of DVR’s. GIGABYTE Eenheid voor de opslagcapaciteit van opslagmedia (HDD, USB, SD/MMC-geheugenkaarten. HDVR Hybride DVR. DVR voor de opnamen van analoge came- ra’s en netwerkcamera’s. http "Hypertext Transfer Protocol". Een protocol voor de overdracht van gegevens via net- werken. Voornamelijk gebruikt voor de weergave van in- ternetpagina’s in een browser. INTERLACED Geïnterlinieerde opbouw van een videobeeld (TV). IP-ADRES Een adres in een computernetwerk, gebaseerd op het In- ternet Protocol (IP). Hiermee is het mogelijk om verschil- lende apparatuur binnen het netwerk te adresseren en op die manier exclusief verbinding te maken. JPEG Compressiemethode voor foto’s met relatief gering kwali- teitsverlies. De meeste digitale camera’s slaan de foto’s in het JPEG formaat op.Glossarium

MPEG Afkorting voor Moving Picture Experts Group. Het gaat hierbij om een internationale standaard voor het compri- meren van bewegende beelden. Op een DVD zijn de di- gitale audiosignalen in dit formaat gecomprimeerd en op- genomen. NTP „Network Time Protocol” Een protocol voor het synchroniseren van de tijd via een netwerk. Ook SNTP (Simple Network Time Protocol), dit is een vereenvoudigde versie van het protocol. NTSC Standaard voor kleurentelevisie in de VS. Het systeem verschilt op enkele punten van de Europese norm PAL. Een volledig NTSC beeld bestaat bv. uit 480 zichtbare van in totaal 525 lijnen. Er worden per seconde 60 halve beelden weergegeven. In vergelijking met PAL is het sys- teem gevoeliger voor kleurafwijkingen. PAL „Phase Alternating Line”. Europese norm voor kleurente- levisie. Er wordt gebruik gemaakt van 576 zichtbare be- eldlijnen. Met de lijnen die worden gebruikt voor de stuursignalen bestaat een volledig beeld uit 625 lijnen. Er worden per seconde 50 halve beelden weergegeven. De fase van het kleurensignaal wisselt daarbij van beeldlijn tot beeldlijn. PANEL Vakterm voor het inwendige van een vlak beeldscherm (men spreekt dan van LCD of plasma panels).

Een "Personal Computer" kan als terminal op afstand worden gebruikt met de meegeleverde software of met een browser. PIXEL "Picture element". Beeldpunt, beeldelement. De kleinste eenheid van een digitaal verzonden of weergegeven be- eld. PIP "Picture in Picture". Afkorting voor de "Beeld-In-Beeld" functie waarbij op het beeldscherm gelijktijdig twee sig- naalbronnen worden weergegeven. De tweede sig- naalbron wordt daarbij over de eerste heen gelegd. PPPoE „PPP over Ethernet” (Point-to-Point protocol). Netwerkprotocol voor het opbouwen van een verbinding via een kieslijn zoals bijvoorbeeld wordt gebruikt bij ADSL aansluitingen. PROGRESSIVE Aftasting resp. weergave van een beeld per beeldlijn, in tegenstelling tot de geïnterlinieerde beeldopbouw zoals bij „interlaced”. PTZ "Pan-Tilt-Zoom". Draaien, kantelen, zoomen bij gemotoriseerde camera’s. USB "Universal Serial Bus". Seriële busaansluiting om bijvoorbeeld opslagmedia bij een draaiende PC aan te sluiten. Maximaal bruikbare transmissiesnelheid bij USB 2.0: ca. 320 Mbit/sec. (ca. 40 MB/sec.). HDMI/VGA "Video Graphics Array". Een bij de PC gebruikelijke inter- face voor analoge videosignalen. Het gaat hierbij in prin- cipe om RGB signalen. INCH Een maat voor de beeldschermdiagonaal Een inch (") komt overeen met 2,54 cm. De belangrijkste standaard- maten van 16:9 beeldschermen: 26" (66 cm), 32" (81 cm), 37" (94 cm), 42" (106 cm), 50" (127 cm), 65" (165 cm).Over de ingebouwde harde schijf

Over de ingebouwde harde schijf De ingebouwde harde schijf (HDD) is zeer gevoelig. Be- dien de recorder volgens de handleiding om storingen van de harde schijf te voorkomen. Belangrijke opnamen moeten worden veiliggesteld op externe media om gege- vensverlies te voorkomen.

Opmerking De recorder mag tijdens bedrijf niet worden be- wogen. Vocht in de recorder kan condenseren en de werking van de harde schijf verstoren. Verwijder nooit de stekker uit het stopcontact wanneer de recorder is ingeschakeld en onder- breek de stroomtoevoer nooit via de zekering- schakelaar. Verplaats de recorder niet meteen na het uitschakelen. Voordat u de recorder verplaatst dient u de volgende stappen te volgen:

2. Verwijder de stekker uit het stopcontact.

3. Verplaats de recorder.

Bij een stroomstoring terwijl de recorder in be- drijf is kunnen gegevens op de harde schijf ver- loren gaan. Maak altijd gebruik van een UPS! De harde schijf is zeer gevoelig. Onjuiste bedie- ning of een ongeschikte omgeving kan de harde schijf na een bedrijfsduur van enkele jaren be- schadigen. Indicaties daarvoor zijn het onver- wacht stoppen van de weergave of zichtbare mozaïekeffecten in het beeld. Voor een defect van de harde schijf zijn er mogelijk geen aan- wijzingen. Bij een defecte harde schijf is het niet mogelijk om opnamen af te spelen. In dit geval moet de harde schijf worden vervangen.ABUS 4-kanaals netwerk- videorecorder TVVR36000
