Inleiding

Geachte klant,

Bedankt voor de aankoop van dit product.

Het apparaat voldoet aan de vereisten van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.

Om deze toestand te behouden en een veilige werking te garanderen, moet u als gebruiker deze bedieningsinstructies in acht nemen!

Lees de volledige gebruiksaanwijzing voordat u het product gebruikt en neem alle bedienings- en veiligheidsinstructies in acht!

Alle bedrijfsnamen en productaanduidingen zijn handelsmerken van hun respectieve eigenaars. Alle rechten voorbehouden.

Als je vragen hebt, neem dan contact op met je gespecialiseerde installateur of verkooppartner!

Disclaimer

Deze handleiding is met de grootste zorg samengesteld. Mochten er toch omissies of onnauwkeurigheden in staan, laat het ons dan schriftelijk weten op het adres dat op de achterkant van de handleiding staat. ABUS Security Center GmbH & Co KG aanvaardt geen enkele aansprakelijkheid voor technische en organisatorische problemen. typografische fouten en behoudt zich het recht voor om op elk gewenst moment zonder voorafgaande kennisgeving wijzigingen aan te brengen in het product en de gebruiksaanwijzing. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor enige directe of indirecte gevolgschade in verband met de apparatuur, de prestaties en het gebruik van dit product. Er wordt geen garantie gegeven voor de inhoud van dit document.

Uitleg van symbolen

	Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar is voor de gezondheid, bijvoorbeeld door een elektrische schok.
	Een uitroepteken in de driehoek geeft belangrijke informatie in deze gebruiksaanwijzing aan die in acht moet worden genomen.
	Dit symbool vind je wanneer je speciale tips en informatie over de bediening krijgt.

Belangrijke veiligheidsinstructies

	Schade die veroorzaakt wordt door het niet naleven van deze gebruiksaanwijzing, maakt de garantie ongeldig. Wij aanvaarden geen aansprakelijkheid voor gevolgschade!
	Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen vervalt elke aanspraak op garantie!

Geachte klant, de volgende veiligheids- en gevareninformatie is niet alleen bedoeld om uw gezondheid te beschermen, maar ook om het apparaat te beschermen. Lees de volgende punten zorgvuldig door:

• Het product bevat geen onderdelen die onderhouden kunnen worden. Demontage maakt ook de goedkeuring (CE) en de garantie ongeldig.
• Het product kan beschadigd raken als het van een kleine hoogte valt.
• Monteer het product zodanig dat er geen direct zonlicht op de beeldsensor van het apparaat kan vallen. Neem de installatie-instructies in het betreffende hoofdstuk van deze gebruiksaanwijzing in acht.
• Het apparaat is ontworpen voor gebruik binnen en buiten (IP67).

Vermijd de volgende ongunstige omgevingsomstandigheden tijdens het gebruik:

• Vocht of overmatige vochtigheid
• Extreme kou of hitte
- Direct zonlicht
- Stof of ontvlambare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magnetische velden, zoals in de buurt van machines of luidsprekers.
- De camera mag niet geïnstalleerd worden op een instabiele ondergrond.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet achteloos rondslingeren! Plastic folie/zakken, stukken polystyreen enz. kunnen gevaarlijk speelgoed worden voor kinderen.
• Om veiligheidsredenen mag de videobewakingscamera niet aan kinderen worden gegeven vanwege de kleine onderdelen die kunnen worden ingeslikt.
• Steek geen voorwerpen door de openingen in de binnenkant van het apparaat.
• Gebruik alleen de extra apparaten/accessoires gespecificeerd door de fabrikant. Sluit geen incompatibele producten aan.
• Neem de veiligheidsvoorschriften en gebruiksaanwijzingen voor de andere aangesloten apparaten in acht.
• Controleer het apparaat voor ingebruikname op beschadigingen; indien dit het geval is, het apparaat niet gebruiken!
• Houd u aan de limieten van de bedrijfsspanning die worden vermeld in de technische gegevens. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Speciale veiligheidsinstructies

1. Stroomvoorziening: Let op de informatie op het typeplaatje voor de voedingsspanning en het stroomverbruik.
2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengkabels en adapters, want dit kan leiden tot brand of elektrische schokken.

1. Schoonmaken

Maak het apparaat alleen schoon met een vochtige doek en gebruik geen agressieve schoonmaakmiddelen.

Het apparaat moet worden losgekoppeld van het lichtnet.

Waarschuwingen

Voor de eerste inbedrijfstelling moeten alle veiligheids- en bedieningsinstructies in acht worden genomen!

1. Neem de volgende instructies in acht om schade aan het netsnoer en de netstekker te voorkomen:

2. Trek niet aan het netsnoer als u het apparaat loskoppelt van het lichtnet, maar pak de stekker vast.

3. Zorg ervoor dat het netsnoer zo ver mogelijk verwijderd is van verwarmingsapparatuur om te voorkomen dat de plastic mantel smelt.

4. Volg deze instructies. Doet u dit niet, dan kan dit leiden tot een elektrische schok:

5. Open nooit de behuizing of de voedingseenheid.

6. Steek geen metalen of brandbare voorwerpen in het apparaat.

7. Gebruik een overspanningsbeveiliging om schade door overspanning (bijv. onweer) te voorkomen.

8. Haal defecte apparaten onmiddellijk van het lichtnet en informeer uw vakhandelaar.

Zorg er bij het installeren in een bestaand videobewakingssysteem voor dat alle apparaten zijn losgekoppeld van het lichtnet en de laagspanningscircuits.

Voer bij twijfel de montage, installatie en bedrading niet zelf uit, maar laat dit over aan een specialist. Ondeskundig en onprofessioneel werk aan het elektriciteitsnet of huishoudelijke installaties vormt niet alleen een risico voor jezelf, maar ook voor andere mensen.Bedraad de installaties zo dat de net- en laagspanningscircuits altijd apart lopen en op geen enkel punt met elkaar verbonden zijn of door een storing niet met elkaar verbonden kunnen worden.

Opmerking over het gebruik van de IR-LED's

Een IR LED (infrarood lichtemitterende diode) is geen laser, maar een lichtemitterende diode die infrarood licht uitzendt.

Lasers daarentegen genereren een coherente (gesynchroniseerd in tijd, fase en frequentie), gerichte lichtstraal,

terwijl een IR LED een bredere lichtspreiding heeft.

Als de afstand tussen een IR-LED en een voorwerp klein is, kan de IR-straling maar toch een hoge intensiteit bereiken en dus een vergelijkbaar effect hebben als een laser.

Richt de camera daarom niet direct op het oog op korte afstand en gedurende lange perioden.

Uitpakken

Behandel het apparaat met de grootste zorg bij het uitpakken.

Als de originele verpakking beschadigd is, controleer dan eerst het apparaat. Als het apparaat beschadigd is, stuur het dan terug met de verpakking en informeer de bezorgdienst.

Inhoudsopgave

1. Beoogd gebruik....67
2. Omvang van de levering....67
   2.1. Leveringsomvang HDCC32512, HDCC35512 67
   2.2. Leveringsomvang HDCC52512, HDCC55512 67
3. Kenmerken en functies 68
4. Beschrijving van de camera....69
   4.1. Beschrijving HDCC32512, HDCC35512....69
   4.2. Beschrijving HDCC32512, HDCC35512....70
5. Montage / installatie 71
   5.1. De camera monteren ....71
   5.2. Uitlijning van de camera....72
   5.3. Stroomvoorziening....72
   5.4. De videokabel bevestigen....73
6. Menu op scherm 74
   6.1. Het schermmenu (OSD) openen....74
   6.2. Beschrijving van het schermmenu (OSD)....74
7. Onderhoud en reiniging....79
   7.1. Onderhoud....79
   7.2. Schoonmaken....79
8. Afvalverwijdering....79

1. Beoogd gebruik

Deze camera is geschikt voor zowel dag- als nachtgebruik. Hij moet op ten minste 2 meter van het te bewaken object worden geïnstalleerd. Hij levert videobeelden in full HD-resolutie en het uitgangssignaal is beschikbaar in HD-TVI-formaat. Dit maakt het gebruik van conventionele coaxkabel voor signaaloverdracht mogelijk. Het wordt gebruikt voor videobewaking in combinatie met een opnameapparaat. Het apparaat is ontworpen voor gebruik binnen en buiten. Bij gebruik van digitale opnameapparaten of bij verwerking van het camerasignaal in bijvoorbeeld smartphone-apps, wordt het videosignaal gecomprimeerd (bijv. H.264) en kan de tijdvolgorde (afstanden tussen de afzonderlijke beelden tijdens decompressie) licht worden gewijzigd.

2. Omvang van de levering

Analoge HD-buis 2 MPx (1080p, 2,8 - 12 mm)		Veiligheidsinstructies
Boorsjabloon

2.2. Omvang van de levering HDCC 72522

Analoge HD-koepel 2 MPx (1080p, 2,8 - 12 mm)	Veiligheidsinstructies

3. Kenmerken en functies

• 2 megapixel resolutie
• Transmissie via conventionele CCTV-infrastructuur (tot 200 meter via RG59-kabel)
• Vaste lens van 2,8 mm
- IR-LED's voor nachtzicht en LED's voor wit licht
• DNR voor ruisvrije beelden
- Digitale WDR-functie voor het egaliseren van beeldcontrasten
• Weerbestendige camerabehuizing (IP67)
- Beeldschermmenu voor cameraconfiguratie (bediening via DVR via coaxkabel)

4. Beschrijving van de camera

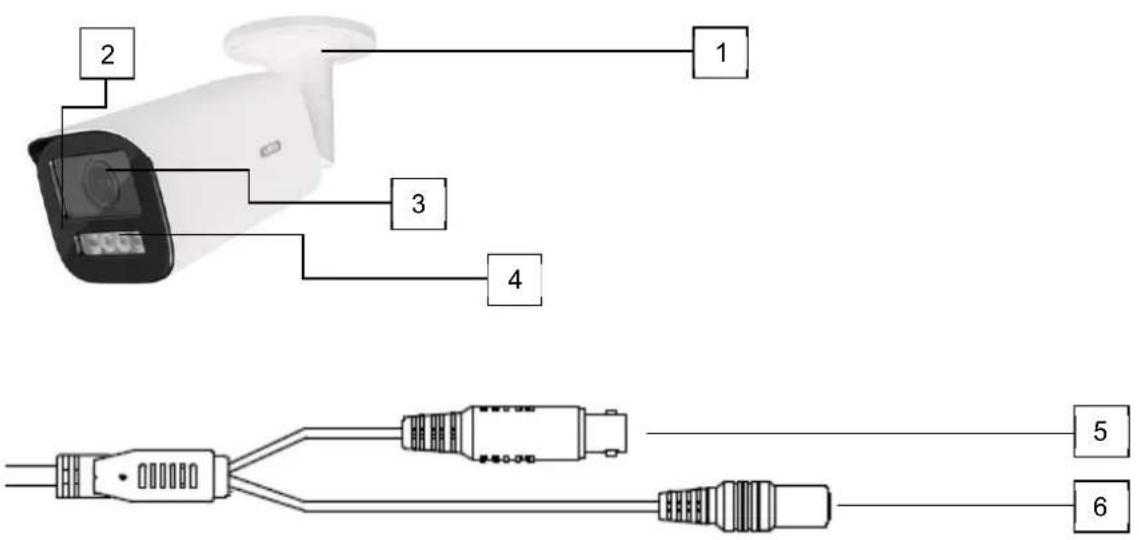

4.1. Beschrijving HDCC 62522

1 2 3 4 5 6

1	Cameramontage met kogelkop (2-assig verstelbaar)
2	Microfoon
3	Lens
4	IR-LED's / LED wit licht
5	Video-uitgang (BNC, gelabeld "TVI")
6	Spanningsaansluiting (5,5x2,1 mm, holle stekker)

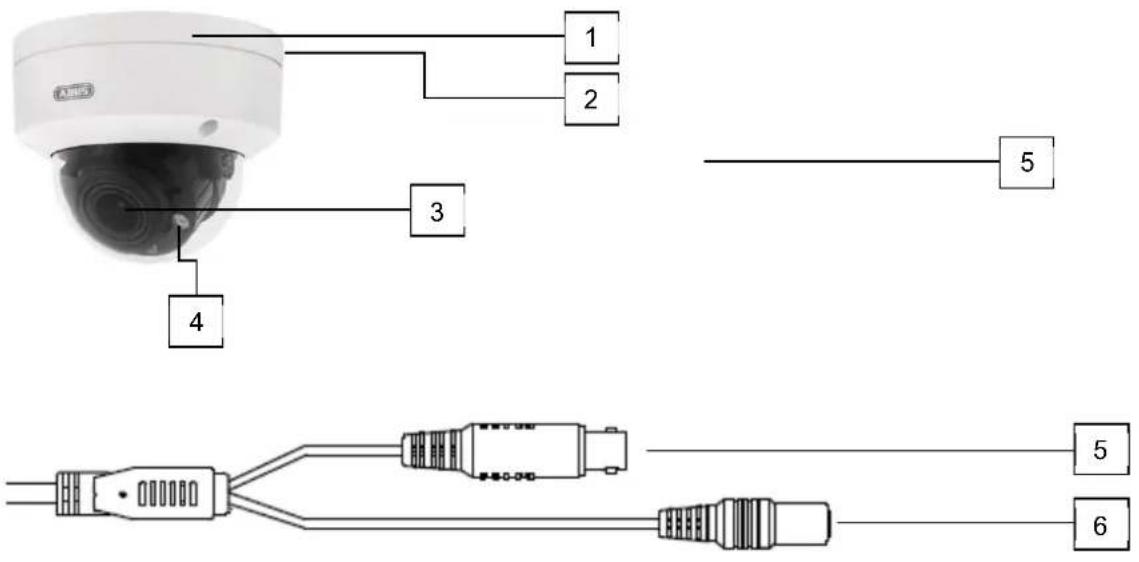

4.2. Beschrijving HDCC 72522

1 2 3 4 5 5 6

1	Camerabodemplaat met camerakoepel
2	Microfoon
3	Lens
4	IR-LED's / LED wit licht
5	Video-uitgang (BNC, gelabeld "TVI")
6	Spanningsaansluiting (5,5x2,1 mm, holle stekker)

5. Montage / Installatie

5.1. De camera monteren

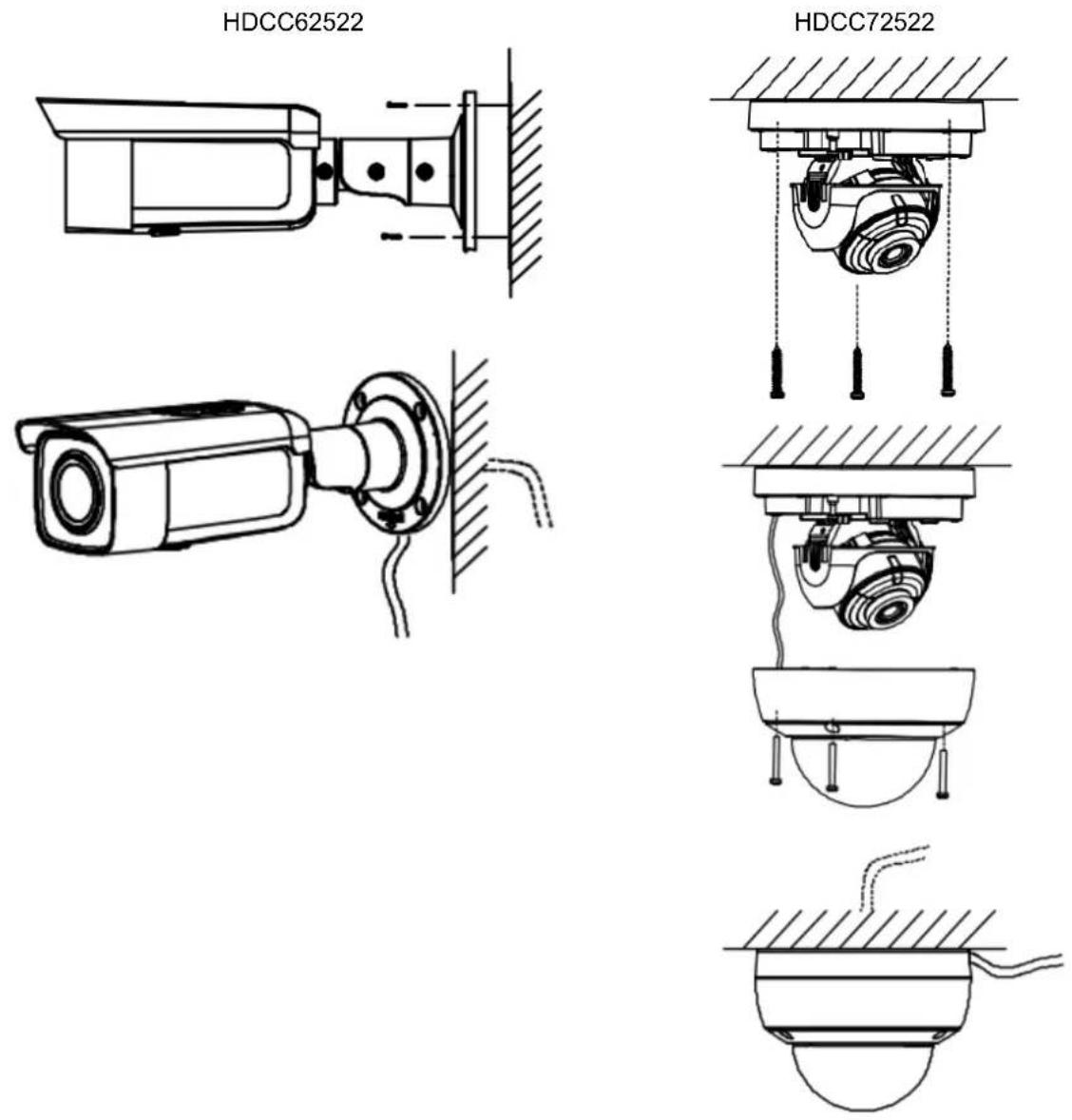

LET OP!

De camera moet tijdens de installatie worden losgekoppeld van de netspanning.

Gebruik pluggen en schroeven die geschikt zijn voor de ondergrond om de camera te bevestigen. Boor gaten met de juiste afmetingen voor de gebruikte pluggen. Op de bodemplaat van de camerabevestiging is een opening voorzien voor zijdelingse kabelgeleiding.

HDCC62522 HDCC72522

5.2. Uitlijning van de camera

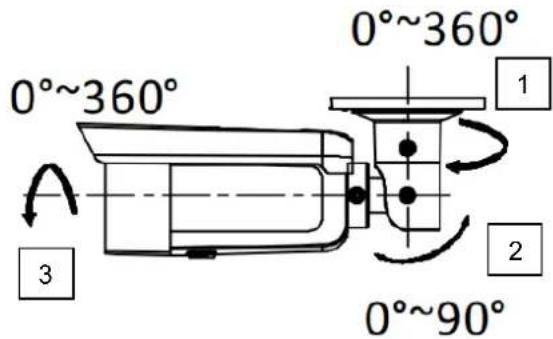

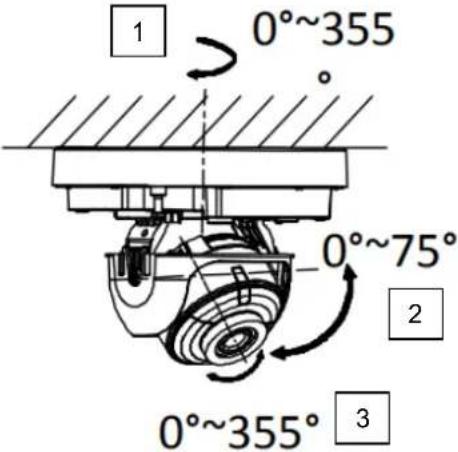

Draai de 3 bevestigingsschroeven voorzichtig los. Lijn de camera vervolgens naar wens uit.#1: Pannen 360°#2: Kantelen 90°#3: Rotatie 360°	Pannen, kantelen en roteren gebeurt rechtstreeks op de camerakop in de camera's. De camerakoepel moet hiervoor worden verwijderd.Hiervoor moet de camerakoepel worden verwijderd.#1: Zwenkbaar 355°#2: Kantelen 75°#3: Rotatie 360°
Vergeet niet om de bevestigingsschroeven daarna weer vast te draaien.

5.3. Stroomvoorziening

	LET OP!Controleer voordat u met de installatie begint of de voedingsspanning en de nominale spanning van de camera overeenkomen.
		12 VDC, tonconnector, 5,5x2,1 mm

De camera's hebben een 12 VDC voeding nodig. De polariteit van de gelijkstroomvoeding moet worden aangehouden!

5.4. De videokabel bevestigen

Om het HD-TVI videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 met BNC-connector (mannetje, mannetje) worden aangesloten op de aansluiting met het label "TVI". De kabellengte naar het volgende apparaat mag niet meer zijn dan 200 meter bij 2 megapixels.

Voor een optimale overdrachtskwaliteit van het HD-TVI-signaal is het essentieel dat de kabel niet geknikt, geplet of met een te kleine radius wordt gelegd (minimale buigradius 6 cm). Als de kabel beschadigd of poreus is geworden door het verouderingsproces, kan dit ook het signaal of de beeldkwaliteit beïnvloeden (bijv. schaduwen rond randen, signaalverlies).

6. Menu op scherm

6.1. Het schermmenu (OSD) openen

Het on-screen display (OSD) van deze camera kan alleen worden geopend via de ABUS Analoge HD-recorder (TVVR33*** of HDCC900**). Raadpleeg de gebruiksaanwijzing van de ABUS recorder.

6.2. Beschrijving van het schermmenu (OSD)

Druk op de OSD-menubedieningsknop om het OSD-menu op het scherm te openen (lokale interface (HDMI) van de recorder / camera / PTZ-menu / menu) ("Shutter+" voor Enter). Via dit schermmenu kunnen gedetailleerde instellingen worden gemaakt.

HOOFDMENU

MAIN MENU
ZOOM/FOCUS ↓
VIDEO FORMAT <2M25>
EXPOSURE ↓
LIGHT SETTINGS ↓
VIDEO SETTINGS ↓
AUDIO SETTINGS ↓
FUNCTIONS ↓
FACTORY DEFAULT ↓
EXIT ↓
SAVE&EXIT ↓

Zoom/Focus

Functie Beschri	jving van de
Zoom/Focus De zoomfactor en het focuspunt worden geregeld via het PTZ-bedieningspaneel van de Analoge HD DVR.
	Hoog: Zoom +Van: Zoom -Links: Focus +Rechts: Focus -De zoom en scherpstelling blijven behouden na het herstarten van de camera.

Video-indeling

Functie Beschri	jving van de
Video Format	Instelling voor de videoresolutieOpties:2M25: 2 megapixel @ 25 fps2M30: 2 megapixel @ 30 fps

Blootstelling

In dit menu worden algemene belichtingsinstellingen ingesteld, bijvoorbeeld of de camera hoge contrasten moet verwerken of dat de camera speciale instellingen voor nachtzicht nodig heeft.

Functie Beschri	jving van de
Exposure Mode Wereldwijd:	Algemene automatische belichtingsinstelling zonderWDR-functieBLC: Automatische belichtingsinstelling mettegenlichtcompensatie. De BLC-functie verbetert de beeldweergave bij gemiddelde beeldcontrasten.HLC: High Light Compensation (Spot Light Cancellation)WDR: Automatische belichtingsinstelling met digitale WDR-functie (Wide Dynamic Range). De WDR-functiewordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren.HLS: High Light Suppression: Als de helderheid in hetvideobeeld op verschillende punten een bepaalde drempelwaarde overschrijdt, worden deze gebieden of pixels zwart weergegeven.
AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoehelderder het videobeeld bij weinig licht, maar hoe meer beeldruis.Laag: LaagMedium: MediumHoog: Hoog
Anti-banding Functie voor het onderdrukken van horizontale banding in hetvideobeeld (ook "anti-flikkering")UIT: Functie gedeactiveerdNiveau 1-5: Niveau selecteren voor meer of minder onderdrukking van strepen
Back	Terug naar de vorige menupagina
Exit	Het menu verlaten
Save&Exit Het menu opslaan en afsluiten

LICHTINSTELLINGEN

De modus voor dag/nachtschakeling (of Gecko/IR-schakeling) wordt in dit menu ingesteld.

Functie Beschri	jving van de
SMART Gebeurtenisgestuurd	overschakelen van IR (nacht)-modus naar gekko/witlichtmodus. Een gebeurtenis kan bewegingsdetectie, inbraakdetectie of detectie van struikeldraden met detectie van personen/voertuigen zijn.Voor deze functie is een ABUS HDCC90003, HDCC90013 of HDCC90023 videorecorder vereist. Deze recorders hebben de bijbehorende gebeurtenisdetectoren met persoon/voertuigherkenning. De recorder regelt de omschakeling.IR-licht: Aan: IR-LED's actief in nachtmodusUit: IR-LED's gedeactiveerd in nachtmodusSlimme IR: Functie voor het verminderen van de overbelichting van IR-licht bij nabije objectenAan: Functie actiefUit: functie gedeactiveerdD->N Drempel (1-9): Omschakeldrempel van dag- naar nachtmodusN->D Drempel (1-9): Omschakeldrempel van nacht- naar dagmodusTerug: Terug naar de vorige menupagina
IR Automatische activering/deactivering van dag- of nachtmodus. De beeldhelderheid regelt de omschakeling afhankelijk van de lichtintensiteit.IR-licht:Aan: IR-LED's actief in nachtmodusUit: IR-LED's gedeactiveerd in nachtmodusSlimme IR: Functie voor het verminderen van de overbelichting van IR-licht bij nabije objectenAan: Functie actiefUit: functie gedeactiveerdD->N Drempel (1-9): Omschakeldrempel van dag- naar nachtmodusN->D Drempel (1-9): Omschakeldrempel van nacht- naar dagmodusTerug: Terug naar de vorige menupagina
WHITE LIGHT De camera blijft permanent in kleur- of gekkomodus.Wit licht: Auto: Automatische activering van de LED's voor wit licht in het donker.OFF: Deactivering van de LED's voor wit licht.Voor een acceptabel videobeeld moet er enig restlicht in de scène zijn (bijv. straatlantaarn of voordeurlamp).Drempelwaarde: Drempelwaarde, maar bij welk helderheidsniveau het witte licht wordt ingeschakeld.Niveau: Helderheidsniveau van de LED's met wit licht

Video-instellingen

Algemene beeldinstellingen zoals contrast of spiegeling van het videobbeeld worden in dit menu gemaakt.

Functie Beschri	jving van de
Image Mode Hier kunnen twee verschillende basisinstellingen voor de camera worden ingesteld.STD: StandaardinstellingHIGH-SAT: Instelling voor een intenser kleurenbeeldHIGHLIGHT: Contrastbeeld met gladmakend effect
White Balance Auto: Automatische witbalansHandmatig: Handmatige witbalansR versterking: Versterkingsfactor voor de rode component in het beeldB Toename: Versterkingsfactor voor de blauwe component in het beeldTerug: Terug naar de vorige menupaginaAfsluiten: Sluit het menu afOpslaan en afsluiten: Het menu opslaan en verlaten
Brightness	(1~9): Instelling voor de beeldhelderheid
Contrast	(1~9): Instelling voor het beeldcontrast

Sharpness (1~9): Met deze functie kan de waarneming van de beeldscherpte elektronisch worden gewijzigd.
Saturation (1~9): Verzadiging van het videobeeld
3DNR (1~9): Instelling voor de ruisonderdrukkingsfunctie. Hoe hoger de ingestelde waarde, hoe meer ruis door de software uit het videobeeld wordt verwijderd.
Back	Terug naar de vorige menupagina
Exit	Het menu verlaten
Save&Exit Het menu opslaan en afsluiten

Audio-instellingen

Functie Beschri	jving van de
Audio	Uitschakelen of inschakelen deze functie is een ABUS HDCC90003, HDCC90013 of HDCC90023 videorecorder vereist. UIT: Uitschakelen van de microfoon AAN: Activering van de microfoon Opmerking: Neem de landspecifieke voorschriften voor het gebruik van de audiofunctie in acht.
Volume 1-9. Volume-instelling	voor de ingebouwde microfoon
Back	Terug naar de vorige menupagina
Exit	Het menu verlaten
Save&Exit Het menu opslaan en afsluiten

Functions

Functie Beschri	jving van de
Motie Det. De interne bewegingsdetectiefunctie kan pixelveranderingen herkennen en deze worden geïnterpreteerd als beweging. Er wordt alleen een rechthoekige gekleurde indicator weergegeven in het videobeeld.Als bewegingsdetectie met opname vereist is, moet dit worden geïmplementeerd via een aangesloten ABUS Analoge HD DVR (HDCC900X3). In dit geval is detectie van personen/voertuigen ook mogelijk.
Privacy	Er kunnen maximaal 4 rechthoekige privacyzones worden geprogrammeerd in de camera. Als alternatief of aanvulling kunnen nog eens 4 rechthoekige privacyzones worden geprogrammeerd via een ABUS Analoge HD DVR (HDCC900X3).
Back	Terug naar de vorige menupagina
Exit	Het menu verlaten
Save&Exit Het menu opslaan en afsluiten

Fabrieksinstellingen (resetten)

Functie Beschri	jving van de
Factory Default Alle camera-in	instellingen in het hoofdmenu terugzetten naar fabrieksinstellingen
	Bevestigen Proces bevestigen Annuleren Annuleer proces

Ga naar

Functie Beschri	jving van de
Exit Het menu verlaten zonder op te slaan

Opslaan&Uitgaan

Functie Beschri	jving van de
Save&Exit Alle instellingen opslaan en het OSD-menu afsluiten

7. Onderhoud en reiniging

7.1. Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijv. schade aan de behuizing.

Als kan worden aangenomen dat een veilige werking niet langer mogelijk is, moet het product uit bedrijf worden genomen en worden beveiligd tegen onbedoeld gebruik.

Er kan worden aangenomen dat een veilige werking niet langer mogelijk is als

• het apparaat zichtbare schade vertoont,
• het apparaat werkt niet meer

Let op:Het product is onderhoudsvrij. Er zitten geen onderdelen in het product die je moet controleren of onderhouden, je hoeft het nooit te openen.

7.2. Reinigen

Reinig het product met een schone, droge doek. Voor zwaardere vervuiling kan de doek licht bevochtigd worden met lauw water.

Zorg ervoor dat er geen vloeistoffen in het apparaat terechtkomen.Gebruik geen chemische reinigingsmiddelen, want deze kunnen het oppervlak van de behuizing en het scherm beschadigen (verkleuring).

8. Afvalverwijdering

Let op: EU-richtlijn 2002/96/EC regelt de juiste terugname, verwerking en recycling van gebruikte elektronische apparaten. Dit symbool betekent dat het apparaat in het belang van de milieubescherming aan het einde van zijn levensduur moet worden afgevoerd volgens de geldende wettelijke voorschriften en gescheiden van huishoudelijk of commercieel afval. Het oude apparaat kan worden ingeleverd bij officiële inzamelcentra in uw land. Volg de plaatselijke voorschriften bij het afvoeren van de materialen. Neem voor meer informatie over terugname (ook voor niet-EU-landen) contact op met uw lokale overheid. Gescheiden inzameling en recycling spaart natuurlijke hulpbronnen en zorgt ervoor dat alle voorschriften voor de bescherming van de gezondheid en het milieu worden nageleefd bij het recyclen van het product.

HDCC62522 / HDCC72522
