GEBRUIKSAANWIJZING HDCC81000 ABUS

NL Gebruikershandleiding

Versie 08/2015

HDCC81000

HDCC82500

CE

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!

NL Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle daarin vermelde bedrijfs- en productnamen zijn merken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover. ABUS Security-Center GmbH & Co. KG stelt zich niet aansprakelijk voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document wordt geen enkele garantie gegeven.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant,

De volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• In het product bevinden zich geen onderdelen die onderhoud vereisen. Bovendien vervalt door het openen/demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.

Vermijd de volgende ongunstige omgevingsomstandigheden tijdens het gebruik:

• extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
• sterke trillingen
• sterke magneetvelden, zoals in de buurt van machines of luidsprekers
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het apparaat
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht.
• Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik!
• Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat beschadigen en uw veiligheid in gevaar brengen (elektrische schok).

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

Inhoudsopgave

1. Verklaring van symbolen 71
2. Leveringsomvang....71
3. Kenmerken en functies ....71
4. Beschrijving van het apparaat....72

4.1 Overzicht – typenummer....72
4.2 Uitpakken 72

1. Montage 72
2. Korte handleiding controllers....72

6.1 Besturing met bedieningspaneel TVAC26000 72
6.2 Besturing met Analoog HD DVR (HDCC9XXXX)....72

1. Toetsencombinaties....73
2. Aansluitingen en DIP-schakelaars 74
3. Diagnose (zelftest)....77
4. Beeldschermmenu (OSD) 77
5. Onderhoud en reiniging 86

11.1 Functietest....86
11.2 Reiniging 86

1. Afvoer 86
2. Technische gegevens ....87

1. Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke aanwijzingen in deze gebruikershandleiding die absoluut in acht genomen moeten worden.

Dit symbool wijst op bijzondere tips en instructies over de bediening.

2. Leveringsomvang

Binnen PTZ Dome (HDCC81000)

• Binnen PTZ Dome 720p
- Voeding
- Adapterplaat
- Bevestigingsmateriaal voor plafondmontage
- Handleiding
- Bevestigingsmateriaal

Buiten PTZ Dome (HDCC82500)

• Buiten PTZ Dome 1080p (zonder wandarm)
• Voeding
• Handschoenen
• Quickguide
• Handleiding

3. Kenmerken en functies

De highspeed dome beschikt onder andere over de volgende functies:

• Draai-, kantel- en zoombare (PTZ) camera
  • Analoge HD-technologie
• Transmissie via conventionele CCTV-infrastructuur (videosignaal: tot 500 meter via RG6-kabel, datasignaal via coax: tot 200 meter)
• 23x (HDCC81000) resp. 30x (HDCC82500) optische en 16x digitale zoom
• 1/2.8" Progressive Scan CMOS-beeldopnemer
• 720p (HDCC81000) resp. 1080p (HDCC82500) beeldresolutie
• 8 toeren met max. 32 presetpositions per toer
• Beschermingsklasse IP66 (HDCC82500)
• Geïntegreerde verwarming (HDCC82500)
• Besturing van de PTZ-camera via coaxkabel
• DWDR-functie voor de compensatie van hoge beeldcontrasten

4. Beschrijving van het apparaat

4.1 Overzicht – typenummer

Modelnummer	HDCC81000	HDCC82500
Resolutie	720p	1080p
IP66	-	√
IR	-	√
Bedrijfsspanning 24 VAC 24 VAC

4.2 Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Als het apparaat beschadigd is, stuurt u het in de verpakking terug en informeert u de bezorgdienst.

5. Montage

Aanwijzingen en installatievarianten van domecamera's staan in de handleiding van de PTZ camera's. Deze in acht nemen alvorens te beginnen met de ingebruikname.

6. Korte handleiding controllers

De highspeed-motordomes kunnen met alle RS485-apparaten worden bediend, die over het Pelco D- of Pelco-protocol beschikken.

Meer informatie vindt u in de desbetreffende bedieningshandleiding.

6.1 Besturing met bedieningspaneel TVAC26000

Het bedieningspaneel TVAC26000 werd speciaal voor de besturing van de highspeed-motordome HDCC81000 en HDCC82500 ontwikkeld en ondersteunt daarom alle functies van de camera's. Alle verdere informatie over aansluiting en bediening vindt u in de gebruikshandleiding van het bedieningspaneel.

Als de Steuerput rechtstreeks is aangesloten op de analoge HD DVR en PTZ dome hierboven worden geregeld, moet de volgende instelling worden gecontroleerd.

DVR-menu: Menu -> Instellingen -> Configuratie -> Algemeen -> Geavanceerde instellingen -> Device nummer = bv . 1

De standaardinstelling voor deze waarde 255. Deze waarde moet in dit geval worden veranderd.

6.2 Besturing met Analoog HD DVR (HDCC9XXXX)

In analoge HD DVR PTZ Dome kan worden bediend met de PTZ-bedieningspaneel. De aansluiting van de analoge HD PTZ-domes kunnen uitsluitend worden uitgevoerd via de videokabel (coax). De controle gegevens over de kabel verzonden (tot 200 meter).

7. Toetsencombinaties

Deze highspeed motordome ondersteunt drie besturingsprotocollen: Pelco D, Pelco P.

Deze protocollen worden door veel recorders (bijv. HDCC9XXXX) en controllers ondersteund en kunnen daarmee de highspeed motordome besturen.

Als fabrieksinstelling van de camera is Pelco D/P (automatische herkenning) met 2400 bps (bit per seconde) ingesteld. Navolgend wordt de besturing met behulp van het bedieningspaneel TVAC26000 verklaard. De bediening met andere Pelco D/P-protocol compatibele controllers is mogelijk, de toetsen kunnen echter andere namen hebben.

Preset Functie
33 Auto Flip 97 Start toeval scan
34 Pan Zero 98 Start beeld scan
35 Toer 1 99 Start draai scan
36 Toer 2 100 Start kantel scan
37 Toer 3 101 Start panorama scan
38 Toer 4 102 Toer 5
39 IR Cut Filter Aan 103 Toer 6
40 IR Cut Filter Uit 104 Toer 7
41 Patroon 1 105 Toer 8
42	Patroon	2
43	Patroon	3
44	Patroon	4
92 Inschakelen van de limiet instellingen
93 Instellen van de limiet instellingen
94	Opnieuw	opstarten
95	OSD-menu
96	Stop scan

8. Aansluitingen en DIP-schakelaars

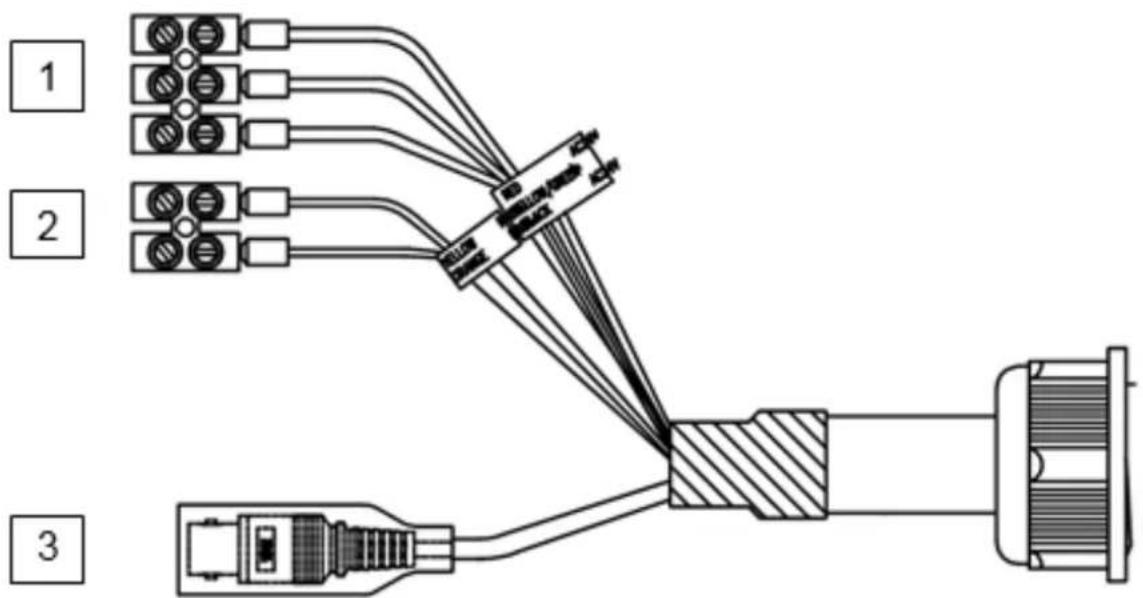

Overzicht aansluitingen

Nr.	Beschrijving
1	Voedingsspanning, 24 V ACBedrading:Zwart: 24 V ACGeel/groen: MassaRood: 24 V AC
2	RS-485 dataleiding (optioneel)Bedrading:Geel: RS-485 minusOranje: RS-485 plus
3	HD-TVI video-uitgang (BNC)

Het gelijktijdige gebruik van de domebesturing via coaxkabel en RS-485 kan tot problemen en storingen van de camera leiden.

SW 1-5: Instelling Dome ID

SW 6-7: Instelling baudrate

SW 8-9: Instelling besturingsprotocollen

SW 10: niet gebruikt

Instelling Dome ID

Dome Ad. \SW	1 2 3 4 5
0	OFF OFF OFF OFF OFF
1	ON OFF OFF OFF OFF
2	OFF ON OFF OFF OFF
3	ON ON OFF OFF OFF
...	...	...	...	...
31	ON ON ON ON ON

Instelling baudrate

SWbaudrate	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Instelling besturingsprotocollen

Als de camera aan een spanningsbron wordt aangesloten, dan voert de camera een zelfdiagnose uit.

SN

ADDRESS

COM FORMAT

PROTOCOL SELF ADAPTIVE

VERSION

BUILD DATE

Functie Beschrijving
SN Weergave van het serienummer
ADDRESS Weergave van het adres van de dome (ID)
COM FORMAT Toont de baudrate
PROTOCOL SELF ADAPTIVE Toont het protocol
VERSION Toont de firmwareversie
BUILD DATE Toont de datum van de firmware

10. Beeldschermmenu (OSD)

Kies preset 95 om het OSD-menu te laten weergeven. Beweeg de joystick van het bedieningspaneel op en neer met de cursorpositie. Met behulp van de IRIS+ toets kunt u bevestigen en naar het menu terugkeren.

MAIN MENU

LANGUAGE ENGLISH EXIT

Functie Beschrijving
SYS INFO Toont systeeminformatie
DOME SETTINGS Instellingen van de cameraparameters
RESTORE DEFAULTS Laden van de fabrieksinstellingen
RESTORE CAMERA	Instellingen resetten
REBOOT DOME	Start de dome opnieuw op
LANGUAGE	Displaytaal van OSD (alleen Engels)
EXIT	Sluit de OSD

SYS INFO

ADDRESS 0

COM FORM 2400, 8, 1

PROTOCOL AUTO MATCH

FIRMWARE 3.22

HARDWARE 1.3

BUILD DATE 150114

Functie Beschrijving
ADDRESS Weergave van het adres van de dome (ID)
COM FORM Geeft de baudrate, databit en stopbit aan
PROTOCOL Geeft het actueel ingestelde besturingsprotocol aan
FIRMWARE Geeft de firmwareversie van de systeem-DSP aan
HARDWARE Geeft de firmwareversie van de cameramodule aan
BUILD DATE Datum waarop de firmware gemaakt is

DOME SETTINGS

BACK EXIT

Functie Beschrijving
SYS INFO SETTINGS	Basisinstellingen systeem zoals RS-485-parameter of datum-/tijdinstellingen
CAMERA PARAMETER	Instellingen voor beeld en zoom
MOTION PARAMETER	Besturingsinstellingen (bijvoorbeeld preset snelheid)
PRESETS	Configuratie van de presets
PATROLS	Configuratie van toeren
TIME TASK	Instelling van tijdgestuurde taken
PATTERNS	Configuratie van patronen

SYS INFO SETTINGS

Functie Beschrijving
SOFT ADRESS (1-255): Dome ID voor het gebruik van de besturing via RS-485-protocol. Als alternatief kan de ID met de DIP-schakelaars worden ingesteld.
SOFT ADDR ACT OFF: De activering van de software Dome IDON: Activering van de software Dome ID
SOFT BAUD (2400-19200): Instelling baudrate voor de RS-485-interface. Als alternatief kan de baudrate met de DIP-schakelaars worden ingesteld.
SOFT BAUD ACT OFF: De activering van de software baudrate-instelling via OSDON: Activering van de software baudrate-instelling via OSD
BROADCAST ADDR ON: Als de controller de ID 0 heeft, kunnen alle op de bus aangesloten camera's aangestuurd worden.OFF: functie inactief
PELCO CHECKSUM Is alleen van toepassing bij gebruik van het Pelco D/P protocol.ON: Checksum-controle na iedere besturingscommandoOFF: Controle niet actief
SYS TIME Instellingen voor datum en tijd

FOCUS	AF
ZOOM LIMIT 23
ZOOM SPEED HIGH
SLOW SHUTTER 0
IR CUT FILTER AUTO
D/N LEVEL 1
SHARPNESS 7
BACK EXIT

Functie Beschrijving
FOCUS De volgende focusvarianten zijn beschikbaar:- AF: automatische focussering op het object in het gezichtsveld- MF: handmatige focussering nodig- HAF / semi-auto: automatische focussering alleen na zoom, zwenken of kantelen
ZOOM LIMIT Instellen van zoomlimiet, deze zoomfactor wordt niet overschreden
ZOOM SPEED De volgende snelheden zijn beschikbaar:- Low: Hoog- Medium: Gemiddeld- High: Laag
SLOW SHUTTER (0-5): Lange belichtingsfunctie. Hoe hoger de waarde, hoe langer het beeld belicht wordt. Dit resulteert in een helderder videobeeld bij slechte lichtomstandigheden. De beeldfrequentie wordt daarbij gereduceerd.
IR CUT FILTER Instellingen voor de dag-/nachtomschakelingAUTO: De omschakeling tussen dag- en nachtmodus volgt automatischDAY: de camera blijft constant in dagmodusNIGHT: de camera blijft constant in nachtmodus
D/N LEVEL	(0-2): Instelling voor de omschakeldrempel tussen dag en nacht.(0 – lagere belichtingswaarde, 2 – hogere belichtingswaarde)
SHARPNESS	(0-15): Softwarefunctie voor het instellen van de scherpte van het videobeeld. Een hogere waarde vergroot de scherpte-indruk van het videobeeld, daarbij versterkt echter de beeldruis.

AUTO FLIP	ON
PROPORTIONAL	PAN ON
PARK TIME	5
PARK ACT	NONE
SCAN SPEED	26
IMAGE FREEZE	OFF
DOME SPEED	3
BACK	EXIT

Functie Beschrijving
AUTO FLIP Functie voor het	et continu kantelen tot 180 graden (geen stop bij 90 graden)Off: functie inactiefOn: functie actief
PROPORTIONAL PAN ON	de draai- en kantelsnelheid wordt afhankelijk van de ingestelde zoom gestuurd. Het wordt aanbevolen deze instelling te gebruiken.OFF: Functie niet-actief. Het kan lastig zijn personen bij gelijktijdige grote zoomfactor te volgen.
PARK TIME Na een bepaalde tijd (5 – 720 sec.) zonder activiteit kan de dome de volgende functies uitvoeren.
PARK ACT Een van deze functies kan na afloop van de ingestelde tijd worden uitgevoerd (Park Action):Auto-Scan, Frame Scan, Random Scan, Tour1-8, patroon 1-8,Preset 1-8, Panorama Scan, Tilt Scan
SCAN SPEED Instelling van de scan-snelheid:1 – 40°/sec.
IMAGE FREEZE De functie	zet het live-beeld stil tijdens de bewerking. In netwerken wordt daardoor de netwerkbelasting gereduceerd.Aanvullend kunnen privé-gebieden worden gemaskeerd.ON: functie actiefOFF: Functie niet-actief
DOME SPEED (1-10): Hoe	hoger de waarde, hoe hoger de draai-/kantelsnelheid.

PRESETS

PRESET NUM

1

SET PRESET

CLEAR

De preset-nummers 33-45 en 92-105 zijn voor de besturing van functies van de camera gereserveerd. Deze nummers kunnen niet worden gebruikt als presets.

Functie Beschrijving
PRESET NUM Er kunnen maximaal 256 presets worden gebruikt. Als geen preset is gedefinieerd, dan verschijnt [UNDEFINED].
As de preset positie nog niet toegewezen is, wordt deze melding weergegeven.
SET PRESET Presetpositie instellen
CLEAR PRESET Hiermee kunt u de ingestelde preset wissen.

Preset Functie
33 Auto Flip 97 Start toeval scan
34 Pan Zero 98 Start beeld scan
35 Toer 1	99 Start draai scan
36 Toer 2	100 Start kantel scan
37 Toer 3	101 Start panorama scan
38 Toer 4	102 Toer 5
39 IR Cut	Filter Aan 103 Toer 6
40 IR Cut	Filter Uit 104 Toer 7
41 Patroon 1	105 Toer 8
42	Patroon 2
43	Patroon 3
44	Patroon 4
92 Inschakelen van de limiet instellingen
93 Instellen van de limiet instellingen
94	Opnieuw opstarten
95	OSD-menu
96	Stop scan

PATROLS

Functie Beschrijving
PATROL NUM Toont de toer	die op dit moment wordt bewerkt. In totaal staan 8 toeren ter beschikking.
EDIT PATROL Hier kunt u de	toer bewerken.
PREVIEW Werkt een ingestelde	toer af.
CLEAR PATH Wist de toer.
PATROL-D Wachttijd voor de	zgn. Fast-Patrol tussen de individuele presets(Fast Patrol via preset 46, oproepen van alle geprogrammeerde presets 1-32)

Toer bewerken:

NUM	PST	TIME	SPEED
1	0	6	30
2	0	6	30
3	0	6	30
4	0	6	30
5	0	6	30
6	0	6	30
7	0	6	30
DONE: IRIS+		QUIT: IRIS-

Functie	Beschrijving
NUM	Toont de nummers van de afzonderlijke presets binnen de toer.
PST (PRESET)	Selecteer hier de eerder ingestelde presets.
DWELL	Wachttijd binnen de afzonderlijke presets.
SPD (SPEED)	Stelt de toersnelheid in.

1. Beweeg de joystick op en neer om een preset te selecteren die bewerkt dient te worden.
2. Beweeg de joystick naar links en rechts tussen NUM, PRESET, TIME en SPEED te kiezen.
3. Nadat u het desbetreffende punt heeft geselecteerd, beweegt u de joystick op en neer om de waarde te wijzigen.
4. Druk op IRIS+ om op te slaan of IRIS- om de instellingen te verwerpen.

Overzicht toer snelheid:

Level	Speed(°/s)	Level	Speed(°/s)	Level	Speed(°/s)
1	0.3	2	2	3	4
4	6	5	8	6	10
7	12	8	14	9	16
10	18	11	20	12	25
13	30	14	35	15	40
16	45	17	50	18	55
19	60	20	65	21	70
22	80	23	90	24	100
25	110	26	120	27	130
28	140	29	150	30	160
31	170	32	190	33	210
34	230	35	250	36	270
37	290	38	310	39	330
40	350

TIME TASK

De functie TIME TASK voert bepaalde taken of functies uit

TASK NUM 1 TASK STATE OFF TASK RESUME(S) 5 TASK DAY MON WHOLE WEEK

Functie Beschrijving
TASK NUM Selectie taak 1-8
TASK STATE Instelling van	tijdgestuurde takenOff: functie inactiefON: functie actief
TASK RESUME(S) Tijd waarna de taak wordt gestart
TASK DAY Selecteer de start- en eindtijd. De dag van de week kan van maandag tot zondag worden geselecteerd.
TASK EDIT Section: er kunnen maximaal 5 taken worden geplandStart: StarttijdEnd: EindtijdAction: De volgende taken kunnen worden gedefinieerd: preset 1 – 8, patroon 1 – 4, toer 1 – 8, panorama scan, tilt scan, dome reboot, dome adjust, uitgang 1, uitgang 2, auto scan, random scan, frame scan
TASK CLEAR Hiermee wist u de actueel geselecteerde taak.
TASK COPY Taken kopierenWhole week: Hele Week

PATTERNS

Functie Beschrijving
PATTERN NUMBER Er kunnen maximaal vier patronen worden geprogrammeerd.
PATTERN RECORD De weergave REMAIN MEMORY geeft aan hoeveel geheugen er ter beschikking staat.Let op: tijdens het opslaan en oproepen van het patroon, wordt de Auto Flip functie geldig. Aanvullend kan de draai-/kantelbeweging en de zoombeweging niet gelijktijdig worden opgeslagen.
PATTERN PREVIEW Preview van het actuele patroon
PATTERN CLEAR Hiermee kunt u de aangelegde patronen wissen.Let op: het wissen van patroon 2 heeft tot gevolg dat patroon 3 en 4 eveneens worden gewist
REMAINING MEMORY Weergave restgeheugen

11. Onderhoud en reiniging

11.1 Functietest

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

• het apparaat zichtbare beschadigingen heeft,
• het apparaat niet meer functioneert en
• na langere opslag onder ongunstige omstandigheden of
  • na zware transportbelastingen.

Neem het volgende in acht:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product. Open het product dus nooit.

11.2 Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Zorg ervoor dat er geen vloeistoffen in het apparaat binnendringen, omdat het apparaat hierdoor vernield wordt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor

het oppervlak van de behuizing beschadigd kan raken.

12. Afvoer

Apparaten die zo gemarkeerd zijn, mogen niet met het gewone huisvuil meegegeven worden. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen.

Neem contact op met uw distributeur of breng de producten naar het gemeentelijke verzamelpunt voor elektrisch afval.

	HDCC81000
Beeldopnemer	1/3” CMOS
Cameratype	PTZ Speed Dome
Resolutie	720p
Beeldelementen (totaal)	1280 x 720
Beeldelementen (effectief)	1280 x 720
Objectief	4 – 92 mm
Horizontale beeldhoek	3° - 55°
Shutter	Auto
Zoom optisch	23x
Zoom digitaal	16x
Dag-/nachtomschakeling	IR zwenkfilter (ICR), kleur / zwart-wit
Minimale verlichting (kleur)	1 lux
Minimale verlichting (Z/W)	0,05 lux
AGC	Auto
Witbalans	Auto
WDR	70 dB
Tegenlichtcompensatie	BLC, DWDR
Draaihoek	360° eindeloos
Draaisnelheid	Draaien handmatig: 0.1° - 250°/sDraaien kantelen presets: 300°/s
Kantelhoek	0°- 90° (Auto Flip)
Kantelsnelheid	Kantelen handmatig: 0.1° - 120°/sKantelen presets: 200°/s
Aantal presets	256
Aantal toeren	8, met max. 32 presets per toer
Aantal patronen	4 patronen
Maskeren van privé-zones	-
Alarmingang	-
Alarmuitgang	-
Protocol	ABUS-C (besturing via coax), Pelco-D, Pelco-P
Voeding	24 V AC
Vermogen	12 watt (incl. verwarming en IR-LED)
Bedrijfstemperatuur	-10°C ~ +50°C
Luchtvochtigheid	90% of minder
Beschermingsklasse	IP20
Afmetingen (hx∅)	179,5 x 165 mm
Gewicht	Ca. 2 kg
Certificeringen	CE, RoHS, ReachHDCC82500
Beeldopnemer	1/3” CMOS
Cameratype	PTZ Speed Dome
Resolutie	1080p
Beeldelementen (totaal)	1920 x 1080
Beeldelementen (effectief)	1920 x 1080
Objectief	4 – 120 mm
Horizontale beeldhoek	1,7° - 58°
Shutter	Auto
Zoom optisch	30x
Zoom digitaal	16x
Dag-/nachtomschakeling	IR zwenkfilter (ICR), kleur / zwart-wit
Minimale verlichting (kleur)	1 lux
Minimale verlichting (Z/W)	0,05 lux
AGC	Auto
Witbalans	Auto
WDR	70 dB
Tegenlichtcompensatie	BLC, DWDR
Draaihoek	360° eindeloos
Draaisnelheid	Draaien handmatig: 0.1° - 250°/sDraaien kantelen presets: 300°/s
Kantelhoek	0°- 90° (Auto Flip)
Kantelsnelheid	Kantelen handmatig: 0.1° - 120°/sKantelen presets: 200°/s
Aantal presets	256
Aantal toeren	8, met max. 32 presets per toer
Aantal patronen	4 patronen
Maskeren van privé-zones	-
Alarmingang	-
Alarmuitgang	-
Protocol	ABUS-C (besturing via coax), Pelco-D, Pelco-P
Voeding	24 V AC
Vermogen	50 watt (incl. verwarming en IR-LED)
Bedrijfstemperatuur	-25°C ~ +65°C
Luchtvochtigheid	90% of minder
Beschermingsklasse	IP66
Afmetingen (hx∅)	353,4 x 220 mm
Gewicht	Ca. 5,5 kg
Certificeringen	CE, RoHS, Reach

Analog HD PTZ-Dome
