MODE D'EMPLOI HDCC81000 ABUS

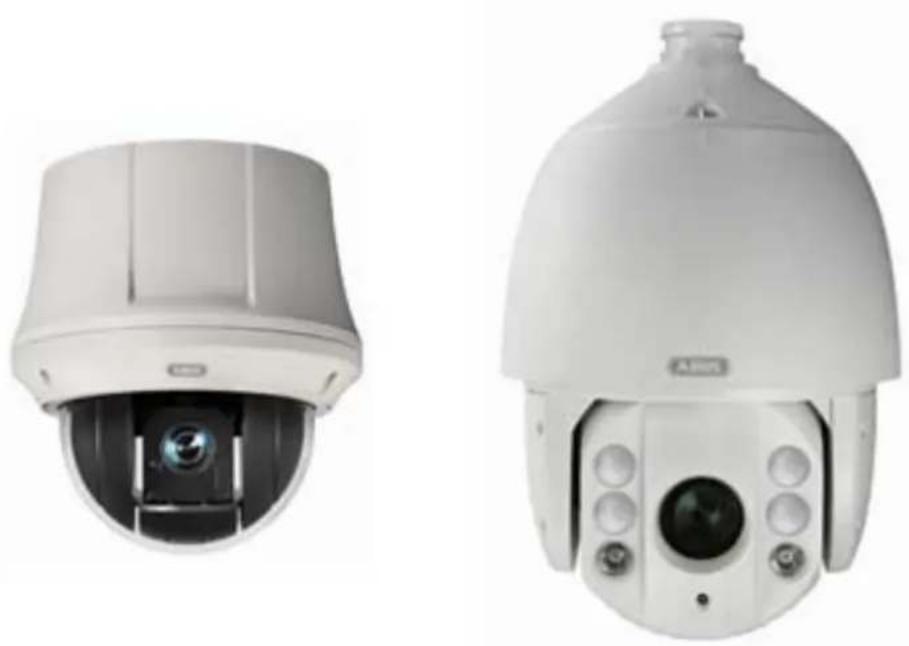

Dôme HD Analogique PTZ

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

FR Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de : ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Allemagne.

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous remercions de bien vouloir nous les signaler. La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité pour les erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les notices d'utilisation sans préavis. ABUS Security-Center ne peut pas être tenu responsable en cas de dommages directs et indirects liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Consignes de sécurité importantes

En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs !

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque !

Chère cliente, cher client,

Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protéger ainsi que l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien de votre part. Par ailleurs, l'ouverture et le démontage de l'appareil annulent automatiquement la certification (CE) et la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.

Évitez d'utiliser le produit dans les conditions défavorables suivantes :

• froid ou chaleur extrême ;
• exposition directe aux rayons du soleil ;
• poussières ou gaz, vapeurs ou solvants inflammables ;
• fortes vibrations ;
• champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs.
• Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

Table des matières

1. Signification des pictogrammes ....49
2. Étendue de la livraison....49
3. Caractéristiques et fonctions ....49
4. Description de l'appareil ....50

4.1 Vue d'ensemble – Numéro de type .... 50
4.2 Déballage....50

1. Montage 50
2. Guide de démarrage rapide des appareils de commande ....50

6.1 Commande par le pupitre TVAC26000 50
6.2 Commande avec enregistreur numérique HD analogique (HDCC9XXXX) ....50

1. Raccourcis-claviers....51

2. Raccordements et commutateurs DIP....52

3. Diagnostic (autotest) 55
4. Menu d'affichage à l'écran (OSD)....55
5. Maintenance et nettoyage....64

11.1 Test de fonctionnement....64
11.2 Nettoyage....64

1. Élimination ....64
2. Caractéristiques techniques....65

1. Signification des pictogrammes

Le pictogramme représentant un éclair dans un triangle est utilisé en cas de danger pour la santé, par exemple risque d'électrocution.

Le pictogramme représentant un point d'exclamation dans un triangle signale à l'utilisateur la présence, dans ce manuel, de remarques importantes devant être impérativement respectées.

Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

2. Étendue de la livraison

Dôme PTZ intérieur (HDCC81000)

• Dôme PTZ intérieur 720p
- Bloc d'alimentation
- Plaque adaptatrice
- Matériel d'installation pour montage au plafond
• Guide de démarrage rapide
• Matériel d'installation

Dôme PTZ extérieur (HDCC82500)

• Dôme PTZ extérieur 1080p (sans support mural)
- Bloc d'alimentation
- Gants
• Guide de démarrage rapide
- Guide de démarrage rapide

3. Caractéristiques et fonctions

Aperçu des fonctions du dôme High-Speed :

• Caméra dôme pan tilt zoom (PTZ)
  • Technologie HD analogique
• Transmission via une infrastructure CCTV conventionnelle (signal vidéo : jusqu'à 500 mètres par câble RG6, signal de commande via câble coaxial : jusqu'à 200 mètres)
• Zoom optique 23x (HDCC81000) ou 30x (HDCC82500) et zoom numérique 16x
• Enregistreur d'images 1/2.8" Progressive Scan CMOS
• Résolution d'image 720p (HDCC81000) ou 1080p (HDCC82500)
• 8 tours avec jusqu'à 32 positions prédéfinies par tour
• Indice de protection IP66 (HDCC82500)
• Chauffage intégré (HDCC82500)
• Commande de la caméra PTZ par câble coaxial
• Fonction DWDR permettant d'équilibrer les forts contrastes de l'image

4. Description de l'appareil

4.1 Vue d'ensemble – Numéro de type

Numéro du modèle HDCC81000 HDCC82500
Résolution	720p	1080p
IP66	-	√
IR	-	√
Alimentation 24 VAC	24 VAC

4.2 Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

5. Montage

Vous trouverez des indications et des variantes d'installation des caméras PTZ dans le guide de démarrage rapide. Veuillez en observer les consignes avant de poursuivre la mise en service.

6. Guide de démarrage rapide des appareils de commande

Les dômes motorisés High-Speed se commandent avec tous les appareils RS485 qui disposent du protocole Pelco-D ou Pelco-P.

Pour plus d'informations, consultez le manuel d'utilisateur correspondant.

6.1 Commande par le pupitre TVAC26000

Le pupitre TVAC26000 est spécialement conçu pour le pilotage des dômes motorisés High-Speed HDCC81000 et HDCC82500 et prend en charge toutes les fonctions de la caméra.

Pour plus de détails sur le raccordement et la commande, veuillez consulter le mode d'emploi du pupitre.

Si le Steuerput est directement relié à l'enregistreur vidéo numérique haute définition analogique et le dôme de PTZ pour être commandé ci-dessus, le paramètre suivant doit être vérifiée.

DVR: Menu -> Paramètres -> Configuration -> Général -> Paramètres avancés -> Numéro de l'appareil par exemple = . 1 Le réglage de cette valeur par défaut est de 255. Cette valeur doit être changé dans ce cas.

6.2 Commande avec enregistreur numérique HD analogique (HDCC9XXXX)

En analogique HD DVR dôme PTZ peut être contrôlée à l'aide du panneau de contrôle PTZ. La connexion de l'analogique HD dômes PTZ peut être effectuée exclusivement par l'intermédiaire du câble vidéo (coaxial).

Les données de commande est envoyé sur le câble (jusqu'à 200 m).

7. Raccourcis-claviers

Ce dôme motorisé High-Speed prend en charge trois protocoles de contrôle : Pelco D, Pelco P. Ces derniers sont compatibles avec de nombreux enregistreurs (par ex. HDCC9XXXX) et contrôleurs et permettent de piloter le dôme motorisé High-Speed.

Configuration par défaut de la caméra : Pelco-D/P (à détection automatique) à 2400 bps (bits par seconde). Le pilotage à l'aide du pupitre de commande TVAC26000 est expliqué ci-après. Le pilotage avec d'autres appareils compatibles Pelco-D/P est possible mais il se peut que les touches aient des noms différents.

Préréglage Fonction
33 Auto Flip 97 Démarrage scan aléatoire
34 Pan Zéro 98 Démarrage scan image
35 Tour 1 99 Démarrage scan pivotant
36 Tour 2 100 Démarrage scan incliné
37 Tour 3 101 Démarrage scan panoramique
38 Tour 4 102 Tour 5
39 Filtre de coupure IR ON 103 Tour 6
40 Filtre de coupure IR OFF		104	Tour 7
41 Modèle 1 105 Tour 8
42	Modèle	2
43	Modèle	3
44	Modèle	4
92 Activation des réglages de limite
93 Définition des réglages de limite
94	Redémarrage
95 Menu d'affichage à l'écran
96	Arrêt scan

8. Raccordements et commutateurs DIP

Description des raccordements

N°	Description
1	Alimentation électrique, 24 V CAAffectation des câbles :Noir : 24 V CAAune/Vert : MasseRouge : 24 V CA
2	Transmission de commande RS-485 (en option)Affectation des câbles :Jaune : RS-485 moinsOrange : RS-485 plus
3	Sortie vidéo HD-TVI (BNC)

L'utilisation simultanée de la commande du dôme par câble coaxial et RS-485 peut provoquer des problèmes et dysfonctionnements de la caméra.

HDCC81000

SW 1-5 : réglage de l'identifiant (ID) du dôme

SW 6-7 : réglage des débits en bauds

SW 8-9 : réglage des protocoles de contrôle

SW 10 : non utilisé

réglage de l'identifiant (ID) du dôme

SWAdresse du dôme	1 2 3 4 5
0	OFF OFF OFF OFF OFF
1	ON OFF OFF OFF OFF
2	OFF ON OFF OFF OFF
3	ON ON OFF OFF OFF
...	...	...	...	...
31	ON ON ON ON ON

réglage des débits en bauds

SW Débiten bauds	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

réglage des protocoles de contrôle

Réglage du dôme ID (SW1, tous les DIP) :

Réglage des paramètres de communication (SW2, DIP 1 et 2) :

Commutateur DIP SW2 – Réglage des débits en bauds
Débit en bauds 1 2
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Réglage de la résolution de sortie (SW2, DIP 5, 6 et 7) :

Commutateur DIP SW2
Résolution	5	6	7
1080P25	OFF	OFF	OFF
1080P30	ON	OFF	OFF
720P50	OFF	ON	ON
720P60	ON	ON	ON

9. Diagnostic (autotest)

Une fois raccordée à une source d'alimentation, la caméra effectue un autodiagnostic.

SN

ADDRESS

COM FORMAT

PROTOCOL SELF ADAPTIVE

VERSION

BUILD DATE

Fonction Description
SN Affichage du numéro de série
ADDRESS Affichage de l'adresse se du dôme (identifiant)
COM FORMAT Indique le débit en bauds
PROTOCOL SELF ADAPTIVE Indique le protocole
VERSION Indique la version du firmware
BUILD DATE Affiche la date du firmware

10. Menu d'affichage à l'écran (OSD)

Sélectionnez le préréglage 95 pour afficher le menu d'affichage à l'écran OSD. Déplacez le joystick du pupitre vers le haut et vers le bas autour de la position du curseur. La touche IRIS+ permet de confirmer et de retourner dans le menu.

MAIN MENU

LANGUAGE ENGLISH EXIT

Fonction Description
SYS INFO Affiche les informations du système
DOME SETTINGS Définition des paramètres de la caméra
RESTORE DEFAULTS	Chargement des réglages d’usine
RESTORE CAMERA	Réinitialisation des réglages
REBOOT DOME	Redémarrage du dôme
LANGUAGE	Langue d’affichage de l’affichage à l’écran (anglais uniquement)
EXIT	Fermeture du menu d’affichage à l’écran (OSD)

SYS INFO

ADDRESS 0

COM FORM 2400, 8, 1

PROTOCOL AUTO MATCH

FIRMWARE 3.22

HARDWARE 1.3

BUILD DATE 150114

Fonction Description
ADDRESS Affichage de l'adresse du dôme (identifiant)
COM FORM Indique le débit en bauds, le bit de données et le bit d'arrêt
PROTOCOL Indique le protocole de contrôle réglé actuellement
FIRMWARE Indique la version du firmware des DSP du système
HARDWARE Indique la version du firmware du module caméra
BUILD DATE Date de création du firmware

DOME SETTINGS

BACK EXIT

Fonction Description
SYS INFO SETTINGS	Réglages de base du système comme le paramètre RS-485 ou la date et l'heure
CAMERA PARAMETER	Réglages de l'image et du zoom
MOTION PARAMETER	Paramètres de commande (par ex. préréglage de vitesse)
PRESETS	Configuration des préréglages
PATROLS	Configuration des tours
TIME TASK	Réglage des tâches temporisées
PATTERNS	Configuration des modèles

SYS INFO SETTINGS

Fonction Description
SOFT ADRESS (1-255) : dôme ID pour l’utilisation de la commande par protocole RS-485. L’identifiant peut aussi être configuré par le commutateur DIP.
SOFT ADDR ACT OFF : désactivation du dôme ID du logicielON : activation du dôme ID du logiciel
SOFT BAUD (2400-19200) : réglage des débits en bauds pour l’interface RS-485. Le débit en bauds peut aussi être configuré par le commutateur DIP.
SOFT BAUD ACT OFF : désactivation du réglage des débits en bauds par OSDON : activation du réglage des débits en bauds par OSD
BROADCAST ADDR ON : si l’appareil de commande a l’ID 0, toutes les caméras raccordées au bus peuvent être commandées.OFF : fonction désactivée
PELCO CHECKSUM N’est valable que pour l’utilisation du protocole Pelco D/P.ON : vérification des sommes de contrôle après chaque ordre de commandeOFF : vérification désactivée
SYS TIME Réglages de la date et de l’heure

FOCUS	AF
ZOOM LIMIT 23
ZOOM SPEED HIGH
SLOW SHUTTER 0
IR CUT FILTER AUTO
D/N LEVEL 1
SHARPNESS 7
BACK EXIT

Fonction Description
FOCUS Les mises au point	suivantes sont disponibles :- AF : mise au point automatique sur l’objet dans l’angle de visée- MF : mise au point manuelle nécessaire- HAF/Semi-Auto : mise au point automatique uniquement selon le zoom, l’orientation et l’inclinaison
ZOOM LIMIT Réglage de la	limite de zoom, ce facteur de zoom n’est pas dépassé
ZOOM SPEED Les vitesses	suivantes sont disponibles :- Low : faible- Medium : moyenne- High : élevée
SLOW SHUTTER (0-5) : fonction d’exposition longue. Plus la valeur est élevée, plus l’image est éclairée longtemps. Cela donne une image vidéo plus claire en cas de mauvaise luminosité. Le taux d’images est alors réduit.
IR CUT FILTER Réglage de	la commutation jour/nuitAUTO : la commutation entre les modes jour et nuit s’effectue automatiquementDAY : la caméra reste toujours en mode jourNIGHT : la caméra reste toujours en mode nuit
D/N LEVEL	(0-2) : réglage du seuil de commutation entre jour et nuit. (0 – valeur d’éclairage faible, 2 – valeur d’éclairage élevée)
SHARPNESS	(0-15) : fonction de logiciel pour le réglage de la netteté de l’image vidéo. Une valeur élevée augmente la netteté de l’image vidéo mais également le bruit d’image.

MOTION PARAMETER

AUTO FLIP	ON
PROPORTIONAL	PAN ON
PARK TIME	5
PARK ACT	NONE
SCAN SPEED	26
IMAGE FREEZE	OFF
DOME SPEED	3
BACK	EXIT

Fonction Description
AUTO FLIP Inclinaison continue jusqu'à 180 degrés (pas d'arrêt à 90 degrés)Off : fonction désactivéeOn : fonction activée
PROPORTIONAL PAN ON	: la vitesse de pivotement et d'inclinaison se commande en fonction du réglage du zoom. Nous recommandons d'utiliser ce paramètre.OFF : fonction désactivée. Il peut être difficile de suivre des personnes lorsque le facteur de zoom est élevé.
PARK TIME Le dôme peut exécuter les fonctions suivantes après une certaine durée d'inactivité (de 5 à 720 secondes).
PARK ACT Une fois la durée définie écoulée, vous pouvez exécuter l'une de ces fonctions (Park Action) :Auto-Scan, Frame Scan, Random Scan, Tour1-8, Muster 1-8,Preset 1-8, Panorama Scan, Tilt Scan
SCAN SPEED Réglage de la vitesse de scan :de 1 à 40°/seconde.
IMAGE FREEZE La fonction fige l'image en temps réel au cours du lancement de l'un des préréglages. Cela réduit la charge du réseau. Vous pouvez de plus masquer des zones privées.ON : fonction activéeOFF : fonction désactivée
DOME SPEED (1-10) : plus la valeur est élevée, plus la vitesse de rotation/d'inclinaison est élevée.

PRESETS

PRESET NUM

1

SET PRESET

CLEAR

Les numéros de préréglage 33-45 et 92-105 sont réservés à la commande des fonctions de la caméra. Ces numéros ne sont pas utilisables comme préréglages.

Fonction Description
PRESET NUM Jusqu'à 256	préréglages peuvent être utilisés. [UNDEFINED] apparaît si aucun préréglage n'a été défini.
Quand la position de préréglage n'a pas encore été configurée, ce message s'affiche.
SET PRESET Réglage de la position de préréglage
CLEAR PRESET Permet de supprimer le préréglage défini.

Préréglage	Fonction
33 Auto Flip 97 Démarrage scan aléatoire
34 Pan Zéro 98 Démarrage scan image
35 Tour 1	99 Démarrage scan pivotant
36 Tour 2	100 Démarrage scan incliné
37 Tour 3	101 Démarrage scan panoramique
38 Tour 4	102 Tour 5
39 Filtre de coupure IR ON 103 Tour 6
40 Filtre de coupure IR OFF 104 Tour 7
41 Modèle 1 105 Tour 8
42	Modèle 2
43	Modèle 3
44	Modèle 4
92 Activation des réglages de limite
93 Définition des réglages de limite
94	Redémarrage
95 Menu d'affichage à l'écran
96	Arrêt scan

PATROLS

Fonction Description
PATROL NUM Affichage du tour en cours de traitement. 8 tours sont disponibles en tout.
EDIT PATROL Vous pouvez modifier les tours ici.
PREVIEW Contrôle du tour défini.
CLEAR PATH Suppression du tour.
PATROL-D Temps d'attente pour le Fast-Patrol entre les différents préréglages (Fast Patrol via préréglage 46, appel de tous les préréglages programmés 1-32)

Modification de tour :

NUM	PST	TIME	SPEED
1	0	6	30
2	0	6	30
3	0	6	30
4	0	6	30
5	0	6	30
6	0	6	30
7	0	6	30
DONE: IRIS+		QUIT: IRIS-

Fonction	Description
NUM	Affichage du numéro des préréglages du tour.
PST (PRESET)	Sélectionnez les préréglages définis auparavant ici.
DWELL	Temps d'attente pour chaque préréglage.
SPD (SPEED)	Réglage de la vitesse de tour.

1. Déplacez le joystick vers le haut et vers le bas pour sélectionner le préréglage à modifier.
2. Déplacez la joystick à gauche et à droite pour sélectionner NUM, PRESET, TIME ou SPEED.
3. Une fois l'option sélectionnée, déplacez le joystick vers le haut ou vers le bas pour modifier la valeur.
4. Appuyez sur IRIS+ pour sauvegarder les paramètres ou sur IRIS- pour les annuler.

Vitesse de tour (vue d'ensemble) :

Level	Speed(°/s)	Level	Speed(°/s)	Level	Speed(°/s)
1	0.3	2	2	3	4
4	6	5	8	6	10
7	12	8	14	9	16
10	18	11	20	12	25
13	30	14	35	15	40
16	45	17	50	18	55
19	60	20	65	21	70
22	80	23	90	24	100
25	110	26	120	27	130
28	140	29	150	30	160
31	170	32	190	33	210
34	230	35	250	36	270
37	290	38	310	39	330
40	350

TIME TASK

La fonction TIME TASK effectue des tâches et fonctions précises.

TASK NUM 1

TASK STATE OFF

TASK RESUME(S) 5

TASK DAY MON

Fonction Description
TASK NUM Sélection de la task	tâche 1-8
TASK STATE Réglage des	tâches temporiséesOff : fonction désactivéeON : fonction activée
TASK RESUME(S) Temps	après lequel la tâche est lancée
TASK DAY Sélectionnez le	début et la fin. Vous pouvez sélectionner un jour du lundi au dimanche.
TASK EDIT Section : il est possible	possible de planifier 5 tâchesStart : heure de débutEnd : heure de finAction : les tâches suivantes peuvent être définies : Preset 1 – 8, Muster 1 – 4, Tour 1 – 8, Panorama Scan, Tilt Scan, Dome Reboot, Dome Adjust, Ausgang 1, Ausgang 2, Auto Scan, Random Scan, Frame Scan
TASK CLEAR Suppression	de la tâche sélectionnée.
TASK COPY Copier la tâche
	Whole week: semaine entièreMon-Fri : lundi à vendredi

PATTERNS

Fonction Description
PATTERN NUMBER Quatre	modèles sont programmables.
PATTERN RECORD L'affichage REMAIN MEMORY indique la mémoire disponible.Attention : la fonction Auto Flip s'active pendant la sauvegarde ou l'appel du modèle. Le mouvement de pivotement/inclinaison et le zoom ne peuvent pas être sauvegardés simultanément.
PATTERN PREVIEW Aperçu du modèle actuel
PATTERN CLEAR Permet de supprimer le modèle créé.Attention : la suppression du modèle 2 entraînera également la suppression des modèles 3 et 4.
REMAINING MEMORY Affichage de la mémoire restante

11. Maintenance et nettoyage

11.1 Test de fonctionnement

Contrôlez régulièrement la sécurité technique du produit, par ex. l'état du boîtier.

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez une remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles ;
• si l'appareil ne fonctionne plus et
• après un stockage long dans de mauvaises conditions ou
• après avoir été soumis à de fortes contraintes au cours du transport.

Remarque :

le produit ne nécessite aucune maintenance de votre part. Aucune des pièces à l'intérieur de ce produit ne nécessite de maintenance ou de contrôle de votre part. N'ouvrez jamais le produit.

11.2 Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez légèrement le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil, ceci détruirait l'appareil. N'utilisez aucun détergent chimique, cela pourrait endommager la surface du boîtier.

12. Élimination

Les appareils portant ce pictogramme ne doivent pas être éliminés avec les déchets ménagers. Lorsque le produit arrive en fin de vie, mettez-le au rebut selon les dispositions légales en vigueur.

Veuillez vous adresser à votre revendeur ou déposez-le dans un point de collecte de matériel électrique de votre commune.

13. Caractéristiques techniques

	HDCC81000
Enregistreur d'images	1/3" CMOS
Type de caméra	Dôme PTZ Speed
Résolution	720p
Éléments d'image (total)	1280 x 720
Éléments d'image (effectifs)	1280 x 720
Objectif	4 à 92 mm
Angle de visée horizontal	3° à 55°
Diaphragme	Auto
Zoom optique	23x
Zoom numérique	16x
Commutation jour/nuit	Filtre pivotant IR (ICR), couleur/noir et blanc
Éclairage minimum (couleur)	1 lux
Éclairage minimum (noir et blanc)	0,05 lux
AGC	Auto
Balance des blancs	Auto
WDR	70 dB
Compensation de contre-jour	BLC, DWDR
Angle de pivotement	360° infini
Vitesse de pivotement	Pivotement manuel : 0,1° à 250°/sPréréglages pivotement : 300°/s
Angle d'inclinaison	0 à 90° (Auto Flip)
Vitesse d'inclinaison	Inclinaison manuelle : 0,1° à 120°/sPréréglages inclinaison : 200°/s
Nombre de préréglages	256
Nombre de tours	8 tours (32 préréglages possibles par tour)
Nombre de modèles	4 modèles
Masquage des zones privées	-
Entrée alarme	-
Sortie d'alarme	-
Protocole	ABUS-C (pilotage par câble coaxial), Pelco-D, Pelco-P
Alimentation électrique	24 V CA
Puissance	12 watts (chauffage et LED IR compris)
Température de fonctionnement	-10 °C à +50 °C
Humidité de l'air	90 % maximum
Indice de protection	IP20
Dimensions (Hx∅)	179,5 x 165 mm
Poids	Env. 2 kg
Certifications	CE, RoHS, ReachHDCC82500
Enregistreur d'images	1/3" CMOS
Type de caméra	Dôme PTZ Speed
Résolution	1080p
Éléments d'image (total)	1920 x 1080
Éléments d'image (effectifs)	1920 x 1080
Objectif	4 à 120 mm
Angle de visée horizontal	1,7° à 58°
Diaphragme	Auto
Zoom optique	30x
Zoom numérique	16x
Commutation jour/nuit	Filtre pivotant IR (ICR), couleur/noir et blanc
Éclairage minimum (couleur)	1 lux
Éclairage minimum (noir et blanc)	0,05 lux
AGC	Auto
Balance des blancs	Auto
WDR	70 dB
Compensation de contre-jour	BLC, DWDR
Angle de pivotement	360° infini
Vitesse de pivotement	Pivotement manuel : 0,1° à 250°/sPréréglages pivotement : 300°/s
Angle d'inclinaison	0 à 90° (Auto Flip)
Vitesse d'inclinaison	Inclinaison manuelle : 0,1° à 120°/sPréréglages inclinaison : 200°/s
Nombre de préréglages	256
Nombre de tours	8 tours (32 préréglages possibles par tour)
Nombre de modèles	4 modèles
Masquage des zones privées	-
Entrée alarme	-
Sortie d'alarme	-
Protocole	ABUS-C (pilotage par câble coaxial), Pelco-D, Pelco-P
Alimentation électrique	24 V CA
Puissance	50 watts (chauffage et LED IR compris)
Température de fonctionnement	-25 °C à +65 °C
Humidité de l'air	90 % maximum
Indice de protection	IP66
Dimensions (Hx∅)	353,4 x 220 mm
Poids	Env. 5,5 kg
Certifications	CE, RoHS, Reach

Analoge HD PTZ Dome
