Producttype	Bewakingscamera
Merk	ABUS
Model	TVHD50500
Videoresolutie	1920 x 1080 (Full HD)
Kijkhoek	90°
Nachtzicht	Ja, tot 20 m (IR-LED)
Beschermingsgraad	IP66 (weerbestendig)
Voeding	12 V DC, netadapter inbegrepen
Afmetingen (L x H x D)	120 x 80 x 70 mm
Gewicht	500 g
Connectiviteit	Ethernet RJ45, PoE (Power over Ethernet)
Opslag	microSD-kaart (tot 128 GB) of NVR
Bewegingsdetectie	Ja, met ingebouwd alarm
Audiofunctie	Ingebouwde microfoon, tweerichtingsaudio
Bedrijfstemperatuur	-20°C tot +50°C
Reiniging	Reinigen met een zachte, droge doek
Veiligheid	Wachtwoordbeveiliging, SSL-codering
Garantie	2 jaar
Repareerbaarheid	Onderdelen op verzoek beschikbaar

Veelgestelde vragen - TVHD50500 ABUS

Hoe installeer ik de ABUS TVHD50500 camera?

Bevestig de camera aan de muur met de meegeleverde schroeven, sluit de Ethernet-kabel aan op uw router of PoE-switch en sluit indien nodig de voeding aan. Gebruik de ABUS-app voor de eerste configuratie.

Wat is de maximale resolutie van de camera?

De maximale resolutie is 1920 x 1080 pixels (Full HD) bij 25 beelden per seconde.

Werkt de camera draadloos?

Nee, de TVHD50500 is een bedrade camera met Ethernet RJ45-aansluiting. Het ondersteunt PoE om de bedrading te vereenvoudigen.

Kan de camera buiten worden gebruikt?

Ja, dankzij de beschermingsgraad IP66 is hij bestand tegen regen, stof en extreme temperaturen.

Hoe krijg ik op afstand toegang tot de camera?

Download de ABUS Link Watch-app op uw smartphone. Maak een account aan, voeg de camera toe via zijn IP-adres of QR-code en bekijk de livestream waar u ook bent.

Is nachtzicht in kleur of zwart-wit?

Nachtzicht is zwart-wit met IR-LED's. Het maximale bereik is ongeveer 20 meter.

Welk type opslag is compatibel?

De camera accepteert microSD-kaarten tot 128 GB voor lokale opname. Het kan ook opnemen op een compatibele NVR via het netwerk.

Hoe reset ik de camera naar fabrieksinstellingen?

Houd de Reset-knop aan de achterkant van de camera 10 seconden ingedrukt tot het lampje knippert. De netwerkinstellingen en het wachtwoord worden gewist.

Heeft de camera een microfoon?

Ja, een ingebouwde microfoon maakt het mogelijk om audio op te vangen. U kunt ook spreken via een externe luidspreker indien aangesloten.

Waar vind ik de volledige gebruikershandleiding?

U kunt de handleiding in PDF-formaat downloaden op onze website notice-facile.com door te zoeken op model TVHD50500. Het bevat alle installatie- en configuratiedetails.

GEBRUIKSAANWIJZING TVHD50500 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 54.

Dag/nacht HD-SDI 1080p standaard camera

Originele gebruikershandleiding in het Duits. Bewaren voor toekomstig gebruik!

Geachte klant,

Hartelijk bedankt voor de aankoop van dit product.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) gedeponeerd.

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle bedienings- en veiligheidsinstructies in acht!

Alle genoemde firma's en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Als u vragen heeft, neem dan contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover. ABUS Security-Center GmbH & Co. KG stelt zich niet aansprakelijk voor technische en typografische fouten en behoudt zich het recht voor te allen tijden, zonder aankondiging vooraf, wijzigingen aan het product en in de bedieningshandleiding aan te brengen. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Wij staan niet in voor de inhoud van dit document.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor gevolgschade!

Wij stellen ons niet aansprakelijk voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies worden veroorzaakt. In zulke gevallen vervalt ieder recht op garantie!

Geachte klant,

de volgende veiligheids- en gevareninstructies dienen niet alleen voor de bescherming van uw gezondheid, maar ook voor de bescherming van het toestel. Lees de volgende punten aandachtig door:

• Binnenin het toestel zijn er geen delen die u moet onderhouden. Bovendien vervalt door het openen/demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• Natheid of te hoge luchtvochtigheid
• Extreme kou of hitte
- Direct zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen
- Sterke magneetvelden, zoals in de buurt van machines of luidsprekers
- De camera mag niet geopende diafragma tegen de zon worden gericht, hierdoor kan de sensor beschadigd raken.
- De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim enz. kunnen gevaarlijk speelgoed zijn voor kinderen.
• De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel om veiligheidsredenen uit de buurt van kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten toestellen in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens aangegeven zijn. Hogere spanningen kunnen het apparaat vernietigen en uw veiligheid in gevaar brengen (elektrische schok).

Zorg er bij installatie in een aanwezige videobewakingsinstallatie voor dat alle toestellen gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en aansluiting op het kabelnet niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het stroomnet of aan de huisinstallatie zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.

Sluit de installatie zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Inhoudsopgave

1. REGLEMENTAIR GEBRUIK 55
2. VERKLARING VAN SYMBOLEN 55
3. LEVERINGSOMVANG....55
4. KENMERKEN EN FUNCTIES....55
5. BESCHRIJVING VAN HET TOESTEL 56

5.1 OVERZICHT – TYPENUMMER.... 56
5.2 UITPAKKEN....56

1. MONTAGE 56

6.1 STROOMVOORZIENING....56
6.2 OBJEKTIEFMONTAGE 57
6.3 AANBRENGEN VAN DE VIDEOKABEL 57
6.4 MONTEREN VAN DE CAMERA 57

1. ACHTERAANZICHT VAN DE CAMERA....58
2. BEELDSCHERMMENU (OSD) 59
3. ONDERHOUD EN REINIGING 65

9.1 FUNCTIETEST 65
9.2 REINIGING 65

1. AFVALVERWERKING....65

2. TECHNISCHE GEGEVENS 66

De dag/nacht HD-SDI 1080p standaard camera is uitgerust met een hoogwaardige beeldopnemer. Deze dient voor de videobewaking binnen in combinatie met een opnametoestel of een bewakingsmonitor. Een uitvoerige functiebeschrijving vindt u in hoofdstuk 4. „Kenmerken en functies”.

Het product mag niet vochtig of nat worden. De videobewakingscamera is alleen bestemd voor het gebruik in droge binnenruimtes. Voor het gebruik van deze camera buiten dient een desbetreffende weerbestendige behuizing (bijv. TV8493) te worden gebruikt.

Een ander gebruik dan hierboven beschreven kan tot beschadiging van het product leiden. Daarnaast bestaan er andere gevaren. Elk ander gebruik is niet reglementair en leidt tot het verlies van de garantie; elke aansprakelijkheid wordt uitgesloten. Dit geldt ook als verbouwingen en/of veranderingen aan het product uitgevoerd zijn.

Lees de gebruikershandleiding volledig en aandachtig door voordat u het product in gebruik neemt. De gebruikershandleiding bevat belangrijke informatie voor de montage en bediening.

2. Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt wanneer er gevaar voor de

gezondheid bestaat, bijv. door een elektrische schok.

Een uitroepteken in de driehoek wijst op belangrijke instructies in deze gebruikershandleiding die absoluut in acht genomen moeten worden.

Dit symbool geeft aan dat u bijzondere tips en instructies met betrekking tot de bediening krijgt.

3. Leveringsomvang

• Dag/nacht HD-SDI 1080p standaard camera
• C-Mount objectiefadapterring
- Sokkel voor de camerahouder inclusief schroeven
- Aansluitkabel voor de 12 VDC voedingsspanning (TVHD50000)
- Gebruikershandleiding

4. Kenmerken en functies

• HD-SDI – High Definition Serial Digital Interface
  • Full-HD resolutie (1080p, 2.0 MPx)
• Transmissie via aanwezige CCTV infrastructuur (coaxkabel)
• Dag/nacht-omschakeling met elektromechanisch IR-draaifilter
• Tweede video-uitgang voor de camera-instelling (FBAS)
• WDR functie voor de balancering van grote beeldcontrasten
• Comfortabele OSD (On-Screen-Display) voor de cameraconfiguratie
• Compatibel met spanningsgestuurde Auto-Iris megapixel-objectieven

5. Beschrijving van het toestel

5.1 Overzicht – typenummer

Modelnummer	TVHD50000	TVHD50500
Resolutie 1080p / 2.0 MPx 1080p / 2.0 MPx
WDR √ √
DNR √ √
Dag/nacht (IR-zwenkfilter)	√ √
Bedrijfsspanning 12	VDC/24 VAC 110 - 240 VAC

5.2 Uitpakken

Tijdens het uitpakken dient u het toestel met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Indien het apparaat beschadigingen vertoont, stuurt u het met de verpakking terug en brengt u de leveringsdienst op de hoogte.

6. Montage

6.1 Stroomvoorziening

Voordat u aan de installatie begint, controleert u of de netspanning en de nominale spanning van de camera overeenkomen.

TVHD50000

TVHD50500

(1) TVHD50000 vervoegt over een 12 VDC/24 VAC voedingsspanning. De polariteit bij gelijkspanning moet daarbij niet in acht worden genomen Om een netstekkervoeding (DC-aansluiting 5,5mm x 2,1mm) aan de camera aan te sluiten, moet eerst de meegeleverde adapterkabel aan de camera worden geïnstalleerd. Hiervoor worden de stiften ingedrukt en de kabeluiteinden in de klemmen gevoerd.

(2) TVHD50500 vervoegt over een 110 - 240VAC voedingsspanning (reeds voorgeïnstalleerde kabel).

De camera is voor objectieven van CS-aansluitschroefdraad voorzien. Een objectief met C-aansluitschroefdraad kan met de meegeleverde objectiefadaptererring worden gemonteerd.

Voordat een objectief met C-aansluitschroefdraad wordt gemonteerd, moet ervoor worden gezorgd, dat de objectiefadaptererring aan de camera is gemonteerd. Omdat anders bij de montage de CMOS-beeldopnemer beschadigd raakt.

Bij objectieven met DC-diafragma bevindt de aansluiting voor de objectiefkabel zich aan de rechterzijde van de camera. Het objectieftype wordt automatisch door de camera herkend. Een objectief met DC-diafragmaregeling wordt voor optimale beeldkwaliteit aanbevolen.

Voor nauwkeurige instelling van de scherpstelling van het beeld kan aanvullend op de instellingen aan het objectief de zgn. Back-Focus-instelling aan de camera worden uitgevoerd. Aan de zijkant van de camera bevindt zich een fixatieschroef voor de Back-Focus-ring.

6.3 Aanbrengen van de videokabel

Om het videosignaal van de HD-SDI-camera door te geven aan een HD-SDI-convertor/monitor of HD-SDI-recorder, moet op de aansluiting „Video-OUT“ een coaxkabel van het type RG6 of RG59 met BNC-stekker (male, mannelijk) worden aangesloten. De kabellengte tot het volgende toestel mag niet langer zijn dan 80 meter (RG59) resp. 150 meter (RG6). Om de reikwijdte te vergroten kunnen bijpassende HD-SDI-repeaters worden gebruikt.

6.4 Monteren van de camera

Voor de montage wordt de meegeleverde sokkel naar wens aan de onder- of bovenkant van de camera bevestigd. Hiervoor wordt de plaat uitgelijnd met de reeds voorgedefinieerde schroefopeningen en met de meegeleverde schroeven bevestigd.

LET OP!

Tijdens de montage moet de camera van de netspanning gescheiden zijn.

Opgelet!

De camera mag niet tegen de zon in worden gericht, omdat de sensor van de beeldopnemer hierdoor beschadigd kan raken.

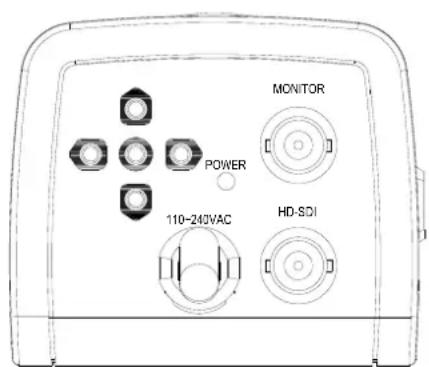

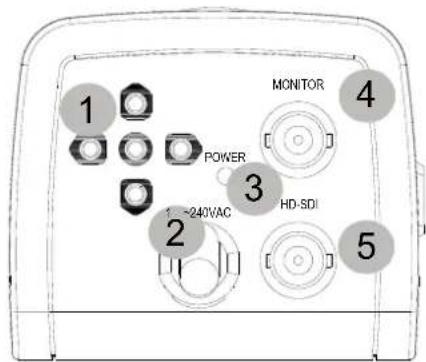

7. Achteraanzicht van de camera

12VDC/24VAC variant

110\~240VAC variant

(1) OSD bedieningstoetsen

(2) Spanningsaansluiting (12 VDC/24 VAC of 110 - 240 VAC)
(3) Status-LED (actief bij voorhanden spanning)
(4) BNC testmonitoruitgang (MONITOR)
(5) BNC HD-SDI videouitgang (HD-SDI)

Toetsen

Functie

(1) Enter : menu betreden/actie uitvoeren
(2) Omhoog : navigatie in het menu
(3) Omlaag : navigatie in het menu
(4) Links : waarde verlagen/optie selecteren
(5) Rechts : waarde verhogen/optie selecteren

8. Beeldschermmenu (OSD)

Functie Beschrijving
QUICK INSTALL Snelle instelling van de belangrijkste cameraparameters
ADVANCED MENU Gedetailleerde instelling van alle cameraparameters
EXIT	Menu verlaten

QUICK INSTALL

Voor een eenvoudige configuratie van deze camera werd de functie „QUICK INSTALL” geïmplementeerd. Met deze functie navigeert u door de belangrijkste menupunten om een snelle instelling van de camera op de gegeven lichtomstandigheden te bereiken.

Als deze selectieve instelling geen optimale beeldperformance opleveren kunt u de functie „QUICK INSTALL” altijd opnieuw uitvoeren en de instellingen aanpassen.

Door drukken op de toets „Enter” op de achterkant van de camera komt u in het hoofdmenu („MAIN MENU“) van de camera. Gebruik de bedieningstoetsen, zoals beschreven in vorige hoofdstuk, voor toegang tot de menufunctie „QUICK INSTALL“ en om de gewenste instellingen uit te voeren.

MAIN MENU

QUICK INSTALL

ADVANCED MENU

EXIT

Het menu „QUICK INSTALL“ bevat de volgende stappen:

Een beschrijving van de verschillende stappen vindt u in de volgende tabel.

Om in het menu „QUICK INSTALL” naar de volgende stap te gaan, moet het menupunt „NEXT” in het display worden bevestigd.

Via het menupunt „BACK“ komt u bij de vorige stap.

Functie Beschrijving Standaard		waarde
EXPOSURE	DC / AESInstellingen voor het gebruikte objectiefDC: Instellingen voor spanningsgestuurde AI-objectievenAES: Instelling voor objectieven met handmatige diafragma	DC
SHUTTER Instellingen voor de belichtingsregelingSHUTTER: automatische of handmatige instelling voor de belichtingstijd.		AUTO
WDR Instellingen voor de belichtingsregelingWDR: Wide Dynamic functie deactiv = „OFF”Wide Dynamic functie activ = „ON”		OFF
WHITEBALANCE	AWB / ATW / PTLInstellingen voor de witbalansfunctie	AWB

Een nauwkeurigere beschrijving van de desbetreffende functies vindt u op de volgende pagina's.

ADVANCED MENU

EXPOSURE DC ..

WHITE BALANCE AWB

ENHANCE ..

D/N AUTO ..

MISCELLANEOUS

RESTORE DEFAULT

EXIT

Functie Beschrijving
EXPOSURE Instellingen	voor de belichtingsregeling
WHITE BALANCE Instellingen voor de witbalans
ENHANCE Instellingen voor de beeldoptimalisering
D/N	Dag-/nachtinstellingen
MISCELLANEOUS Instellingen voor de beeldspiegeling, maskering, de cameranaam en de live-beeld-verificatie.
RESTORE DEFAULT Terugzetten van de instellingen
EXIT Verlaten van het beeldschermmenu

EXPOSURE

Functie	Beschrijving
EXPOSURE Instellingen voor de belichtingsregeling
	DC: de belichtingsregeling van de camera is voor wisselende lichtomstandigheden ingesteld.Shutter: Auto: Automatische instelling van de belichtingstijd 1/30s-1/10000s: vaste instelling van de belichtingstijdWDR: functie voor de verbetering van de beeldkwaliteit bij extreme beeldcontrasten (WDR – Wide Dynamic Range). Bij activering wordt de beeldruis versterkt.OFF: Functie gedeactiveerdON: Functie geactiveerdAES: de belichtingsregeling van de camera is voor wisselende lichtomstandigheden ingesteld. Er kunnen uitsluitend objectieven met handmatige diafragmaregeling worden gebruikt.
Functie Beschrijving
Instellingen voor de witbalans	AWB: Auto White BalanceDe berekening van de witbalans wordt dynamisch en continu in het bereik 2700~9500K uitgevoerd.
	ATW: Auto Tracking White BalanceDe berekening van de witbalans wordt dynamisch en continu in het bereik 1800~10500K uitgevoerd.
	PTL: Push-To-LockDe witbalans wordt na het drukken op de toets „Enter” aan de achterkant van de camera uitgevoerd en de waarde wordt permanent opgeslagen.

ENHANCE

Functie Beschrijving
AGC	Automatic Gain Control (0~20)Hoe hoger de waarde, hoe hoger de maximale versterkingswaarde is. De beeldperformance bij slechte lichtomstandigheden wordt verbeterd, de beeldruis kan daarbij sterker worden.
GAMMA	Gamma waarde (0~3)Aanpassing van de grijsschaal op het weergavetoestel
APERTURE	Apertuur waarde (0~15)Een hogere waarde vergroot de scherpte, versterkt echter ook de beeldruis.
WDR	Wide Dynamic Range functiefunctie voor de verbetering van de beeldkwaliteit bij extreme beeldcontrasten (WDR – Wide Dynamic Range). Bij activering wordt de beeldruis versterkt.OFF: Functie gedeactiveerdON: Functie geactiveerd
DNR	Digitale ruisonderdrukking (Digital Noise Reduction, DNR)(0~15)De digitale ruisonderdrukking wordt automatisch geactiveerd bij geringe helderheid. Een hogere waarde kan de beeldruis verlagen.De beeldscherpte wordt verlaagd met de stijgende DNR-waarde.
BRIGHTNESS	Instelling voor de helderheid (0~15)
CONTRAST	Instelling voor het contrast (0~15)
COLOR SATURATION	Instelling voor het verzadiging (0~15)
D/N	Dag-/nachtinstellingenAUTO: De omschakeling tussen dag- en nachtmodus geschiedt automatisch, gestuurd door de lichtsensor aan de voorkant van de camera.DELAY TIME (5~60): vertragingstijd, voor een omschakeling.NIGHT CHROMA: instellingen voor de kleurweergave in de nachtmodusNO CHROMA: zwart-witmodusCOLOR: kleurmodusNIGHT MODE: instelling voor de contrastbehandeling in de nachtmodus.NORMAL: geen WDR-functie in nachtbedrijfWDR: Wide Dynamic Funktion in nachtbedrijfDAY: de instelling van de camera is op de dagmodus gefixeerd.NIGHT: de instelling van de camera is op de nachtmodus gefixeerd.
MIRROR	BeeldspiegelingOff: beeldspiegeling geactiveerdH: horizontale beeldspiegelingV: verticale beeldspiegelingH/V: horizontale en verticale beeldspiegeling
MASK	Instelling van de privézonemaskeringMask (1~16): configuratie en activering tot 16 privézones;selectie van een masker via de toetsen„links/rechts” op de achterkant van de cameraMask Status (Off / On): masker uit / aanPosition: selectie van dit submenu via de toets „Enter”. Hetwijzigen van de maskerpositie geschiedt via de toetsen links/rechts/omhoog/omlaag. Het menu kan via de toets Enter worden verlaten.Size: selectie van dit submenu via de toets „Enter”. Hetwijzigen van de maskergrootte geschiedt via de toetsen links/rechts/omhoog/omlaag. Het menu kan via de toets Enter worden verlaten.
CAMERA ID	Instellingen voor de cameratitelweergave in de OSDID Display: weergave van de cameratitel Aan/UitON:AanOFF:UitCamera ID: vastleggen van de cameranaam (Max. 18 tekens)Links/Rechts:navigatieEnter: teken selecterenLeft: één positie naar links navigerenRight: één positie naar rechts navigerenRight: teken wissen
WINKER	LivebeeldverificatieMet de functie „Winker” is een livebeeldverificatie mogelijk, daarvoor wordt een knipperend symbool in het camerabeeld weergegeven.Off: livebeeldverificatie gedeactiveerdOn: livebeeldverificatie geactiveerd
Functie Beschrijving
RESTOREDEFAULT	Instellingen terugzettenSelecteer deze functie om de af fabriek ingestelde camaraparameters terug te zetten.Let op: alle uitgevoerde instellingen gaan verloren!YES: terugzetten van de instellingen. Bevestig de actie met de toets „ENTER” op de achterkant van de camera.NO: terugzetten van de instellingen afbreken.

9. Onderhoud en reiniging

9.1 Functietest

Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er dient vanuit te worden gegaan dat een veilig gebruik niet meer mogelijk is, als

• het toestel zichtbare beschadigingen heeft,
• het toestel niet meer functioneert en
• na langere opslag onder ongunstige omstandigheden of
• na zware transportbelastingen.

Let a.u.b. op het volgende:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in dit product, open het nooit.

9.2 Reiniging

Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek licht met lauw water bevochtigd worden.

Zorg ervoor dat er geen vloeistoffen in het toestel binnendringen, omdat het toestel hierdoor vernield wordt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing beschadigd kan raken.

10. Afvalverwerking

Apparaten die zo gemarkeerd zijn, mogen niet met het gewone huisvuil meegegeven worden. Voer het product aan het einde van de levensduur af volgens de geldende wettelijke bepalingen.

Neem contact op met uw dealer of breng de producten naar het gemeentelijke verzamelpunt voor elektrisch afval.

1. Technische gegevens

	TVHD50000	TVHD50500
Beeldopnemer	1/2,8" Progressive Scan Sony Exmore CMOS
DSP	Sony IT-N
Cameratype	HD-SDI standaard camera
Resolutie	1080p
Beeldelementen (totaal)	2000 x 1241
Beeldelementen (effectief)	1920 x 1080
Objectiefvatting	CS, C
Objectiefregeling	AI
Dag-/nachtomschakeling	IR draaifilter (ICR), kleur / zwart-wit
Minimale verlichting (kleur)	1 lux bij F1.2
Minimale verlichting (IR)	0 lux bij F1.2
Ruisonderdrukking	2D DNR
Electronic-Shutter	Rolling shutter
Witbalans	AWB, 1800~10000K
Versterkingsregeling	Auto
Tegenlichtcompensatie	Soft-WDR
Dynamisch bereik (WDR)	50 dB
Videosysteem	SMPTE292M (HD-SDI)
Synchronisatie	Intern
Maskeren van privézones	16 vrij configureerbare maskers
Backfocus-instelling	Ja
Aansluitingen	1 x BNC (HD-SDI),1 x BNC (FBAS, 1Vss, 75 Ohm),1 x DC (5,5x2,1mm)
Voedingsspanning	12 V DC, 24 V AC 110 - 240 V AC
Energieverbruik	500 mA (max.)
Bedrijfstemperatuur	-10°C ~ +50°C
Luchtvochtigheid	0 - 85%, niet-condenserend
Beschermingsklasse	IP34
Afmetingen (b x h x d)	69 x 59 x 122 mm
Gewicht	420 g
Certificeringen	CE, RoHS, Reach

Dag/nat HD-SDI 1080p standardkamera

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.

Wijzigingen in techniek en uitrusting voorbehouden.

Redaktionel note
