MODE D'EMPLOI TVHD50500 ABUS
FR Manuel utilisateur
Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!
Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 38.
Traduction française du manuel utilisateur original en allemand. A conserver pour utilisation ultérieure !
Introduction
Chère cliente, cher client,
Nous vous remercions d'avoir porté votre choix sur ce produit.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus-sc.com).
Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lisez attentivement ce manuel utilisateur !
Avant la mise en service du produit, veuillez lire le manuel utilisateur dans son intégralité. Prière de respecter toutes les consignes d'utilisation et de sécurité !
Tous les noms de sociétés et de produits sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé.
Clause de non-responsabilité
Ce manuel utilisateur a été élaboré avec le plus grand soin. Si vous veniez cependant à remarquer des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler.
La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et les manuels utilisateur sans préavis.
ABUS Security-Center n'est pas responsable des dommages directs et indirects consécutifs qui seraient liés à l'équipement, à la puissance et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.
En cas de dommages résultant du non-respect de ce manuel utilisateur la garantie devient caduque. Nous déclinons toute responsabilité en cas de dommages consécutifs !
Nous déclinons toute responsabilité en cas de dommages matériels et/ou corporels résultant d'une manipulation impropre ou du non-respect des consignes de sécurité. Dans ce type de cas, la garantie devient caduque !
Chère cliente, cher client,
les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention :
- Aucune pièce interne du produit ne nécessite un entretien de votre part. Par ailleurs, l'ouverture/le démontage de l'appareil entraînera automatiquement une annulation de la certification (CE) et de la garantie.
- En cas de chute, même de faible hauteur, le produit risque d'être endommagé.
Evitez d'utiliser le produit dans les conditions ambiantes suivantes :
- Emplacement humide ou humidité élevée de l'air
- Froid ou chaleur extrême
- Exposition directe aux rayons solaires
- Poussière ou gaz, vapeurs ou solutions inflammables
- Fortes vibrations
- Champs magnétiques importants, comme à proximité des machines ou haut-parleurs
- Diriger la caméra en direction du soleil lorsque le diaphragme est ouvert est interdit. Cela risque d'entraîner la destruction du capteur.
- Toute installation de la caméra sur des surfaces instables est interdite.
Consignes de sécurité générales :
- Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
- Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu'ils pourraient avaler.
- Prière de ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices.
- Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible.
- Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés.
- Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service !
- Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).
Si vous souhaitez installer l'appareil au sein d'un système de vidéosurveillance déjà présent, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.
En cas de doute, confiez le montage, l'installation et le câblage à un électricien qualifié au lieu d'y procéder par vous-même. Tout travail mal exécuté et effectué par des amateurs sur le réseau électrique ou sur les installations intérieures représente un grand danger pour autrui ainsi que pour vous-même.
Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient constamment séparés et que rien ne puisse les relier, même pas en cas de défaut.
Table des matières
- UTILISATION CONFORME 39
- SIGNIFICATION DES SYMBOLES ...... 39
- CONTENU DE LA LIVRAISON....39
- CARACTÉRISTIQUES ET FONCTIONS....39
- DESCRIPTION DE L'APPAREIL 40
5.1 VUE D'ENSEMBLE – NUMÉRO DE TYPE 40
5.2 DÉSEMBALLAGE....40
- MONTAGE 40
6.1 ALIMENTATION ÉLECTRIQUE 40
6.2 MONTAGE DE L'OBJECTIF 41
6.3 INSTALLATION DU CÂBLE VIDÉO 41
6.4 MONTAGE DE LA CAMÉRA 41
- VUE ARRIÈRE DE LA CAMÉRA....42
- MENU AFFICHAGE À L'ÉCRAN (OSD)......43
- MAINTENANCE ET NETTOYAGE 49
9.1 TEST DE FONCTIONNEMENT 49
9.2 NETTOYAGE 49
-
ELIMINATION 49
-
FICHE TECHNIQUE....50
1. Utilisation conforme
La caméra standard jour/nuit HD-SDI 1080p est équipée d'un capteur d'images de haute qualité. Elle permet une surveillance vidéo en zone intérieure en association avec un enregistreur ou un écran de surveillance.
Les fonctions sont décrites en détail dans le chapitre « 4. Caractéristiques et fonctions ».
Le produit ne doit pas être mouillé ni humide. La caméra de vidéosurveillance est conçue uniquement pour être utilisée en intérieur, dans des locaux secs. Lors d'une utilisation de la caméra en extérieur, il est nécessaire d'utiliser un boîtier de protection contre les intempéries approprié (TV8493, par exemple).
Toute utilisation différente de celle décrite ci-dessus peut entraîner une dégradation du produit et occasionner d'autres dangers. Tout autre usage est considéré comme non conforme et entraîne la perte de la garantie ; toute responsabilité est alors exclue. Cela vaut également si le produit a été l'objet de transformations et/ou autres modifications.
Veuillez lire le manuel utilisateur attentivement et dans son intégralité avant de mettre le produit en service. Il contient des informations importantes concernant le montage et l'utilisation.
2. Signification des symboles
Le symbole montrant un éclair entouré d'un triangle est utilisé en cas de danger pour la santé, en raison par exemple d'un risque d'électrocution.
Un point d'exclamation placé dans un triangle signale, dans ce manuel utilisateur, des informations importantes dont il faut absolument tenir compte.
Ce symbole indique la présence de conseils et astuces d'utilisation.
3. Contenu de la livraison
• Caméra standard jour/nuit HD-SDI 1080p
- Bague d'adaptation d'objectif pour monture C
- Socle de support de caméra avec vis
- Câble de raccordement pour alimentation 12 V c.c. (TVHD50000)
• Manuel utilisateur
4. Caractéristiques et fonctions
- HD-SDI – High Definition Serial Digital Interface
• Résolution Full HD (1080p, 2,0 MPx) - Transmission via infrastructure CCTV classique (câble coaxial)
- Commutation entre les modes jour/nuit avec filtre infrarouge électromécanique
- Deuxième sortie vidéo pour configuration de la caméra (FBAS)
- Fonction WDR permettant d'équilibrer les forts contrastes de l'image
- Affichage à l'écran (On-Screen-Display, OSD) pratique pour la configuration de la caméra
- Compatible avec les objectifs mégapixels à iris automatique à commande sous tension
5. Description de l'appareil
5.1 Vue d'ensemble – Numéro de type
| Numéro du modèle | TVHD50000 TVHD50500 | |
| Résolution 1080p / 2.0 MPx 1080p / 2.0 MPx | ||
| WDR √ √ | ||
| DNR √ √ | ||
| Jour/nuit (filtre infrarouge amovible) |  | |
| Tension de fonctionnement | 12 V c.c. / 24 V c.a. 110 | à 240 V c.a. |
5.2 Désemballage
Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.
Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier présente des dommages, veuillez le renvoyer avec son emballage et informer le service de livraison.
6. Montage
6.1 Alimentation électrique
Avant de commencer l'installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.
TVHD50000
TVHD50500
(1) TVHD50000 dispose d'une alimentation électrique de 12 V c.c./24 V c.a. Il n'est pas nécessaire de tenir compte de la polarité dans le cadre d'une alimentation en courant continu.
Pour raccorder un bloc d'alimentation (connecteur DC 5,5mm x 2,1mm) à la caméra, vous devez d'abord installer le câble adaptateur fourni au niveau de la caméra. Pour ce faire, les goupilles doivent être enfoncées et les extrémités des câbles introduites dans les bornes.
(2) TVHD50500 dispose d'une alimentation électrique 110 - 240 V c.a. (câble préinstallé).
6.2 Montage de l'objectif
La caméra est prévue pour des objectifs avec filetage de raccord CS. Vous pouvez monter un objectif avec filetage de raccord C à l'aide de la bague d'adaptation d'objectif.
Avant de monter un objectif avec filetage de raccord C, assurez-vous que la bague d'adaptatation d'objectif est montée sur la caméra.
Sinon, le capteur d'images CMOS risque d'être endommagé lors du montage.
Dans le cas des objectifs avec obturateur DC, le raccord pour le câble de l'objectif se trouve sur le côté droit de la caméra. Le type d'objectif est reconnu automatiquement par la caméra. Pour une qualité d'image optimale, nous vous recommandons un objectif à commande de diaphragme DC.
Pour un réglage précis de la mise au point de l'image, il est en outre possible d'effectuer un réglage du foyer arrière de la caméra en plus du réglage de l'objectif. Une vis de fixation pour l'anneau du foyer arrière se trouve sur le côté de la caméra.
6.3 Installation du câble vidéo
Pour pouvoir transmettre le signal vidéo de la caméra HD-SDI à un convertisseur, un écran ou un enregistreur HD-SDI, un câble coaxial de type RG6 ou RG59 avec fiche mâle BCN doit être branché au raccord « Video-OUT ». La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 80 m dans le cas d'un câble de type RG 59 et 150 m dans le cas d'un câble RG6. Afin d'augmenter la portée, des répétiteurs HD-SDI correspondants peuvent être utilisés.
6.4 Montage de la caméra
Lors du montage, le socle fourni doit être fixé, selon vos besoins, sur la face supérieure ou sur la face inférieure de la caméra. Pour ce faire, la plaquette doit être orientée en direction des orifices de vis prédéfinis et être fixée avec les vis fournies.
ATTENTION!
Pendant le montage, l'alimentation électrique de la caméra doit être coupée.
ATTENTION!
Lorsque le diaphragme est ouvert, la caméra ne doit pas être orientée vers le soleil, car cela pourrait détruire le capteur.
7. Vue arrière de la caméra

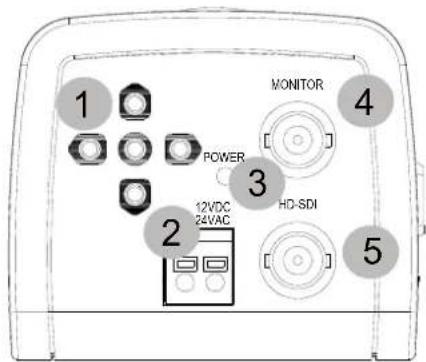

Version 12 V c.c./24 V c.a.

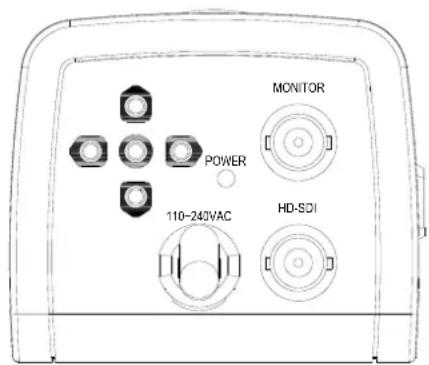

Version 110 \~ 240 V c.a.
(1) Touches de commande de l'affichage à l'écran
(2) Connecteur d'alimentation (12 V c.c. / 24 V c.a. ou 110\~240 V c.a.)
(3) LED d'état (actif lorsque sous tension)
(4) sortie de l'écran de test BNC (MONITOR)
(5) sortie vidéo BNC HD-SDI (HD-SDI)
Touches
Fonction
(1) Entrée : entrer dans un menu / effectuer une action
(2) Haut : navigation dans un menu
(3) Bas : navigation dans un menu
(4) Gauche : réduire une valeur / choisir une option
(5) Droite : augmenter une valeur / choisir une option
8. Menu affichage à l'écran (OSD)
| Fonction Description | |
| QUICK INSTALL Réglage rapide des principaux paramètres de la caméra | |
| ADVANCED MENU Réglage détaillé de tous les paramètres de la caméra | |
| EXIT Sortie du menu | |
QUICK INSTALL
La fonction « QUICK INSTALL » a été implémentée afin de faciliter la configuration de la caméra. Cette fonction vous aide à naviguer dans les options de menu principales afin de régler rapidement la caméra en fonction des conditions lumineuses.
Si les réglages ne vous permettent pas d'obtenir une performance optimale, vous pouvez en tout temps exécuter une nouvelle fois la fonction « QUICK INSTALL » pour adapter les réglages.
Si vous appuyez sur la touche « Entrée » sur la plaque arrière de la caméra, vous arrivez dans le menu principal (« MAIN MENU ») de la caméra. Utilisez les touches de commande comme décrit dans le chapitre précédent pour arriver à la fonction « QUICK INSTALL » afin d'effectuer les réglages souhaités.
MAIN MENU
QUICK INSTALL
ADVANCED MENU
EXIT
Le menu « QUICK INSTALL » comprend les étapes suivantes :
Le tableau ci-après présente un récapitulatif des différentes étapes.
Pour arriver à l'étape suivante depuis le menu « QUICK INSTALL », confirmez l'option de menu « NEXT » sur l'afficheur.
Sélectionnez « BACK » pour revenir à l'étape précédente.
| Fonction Description Valeur | standard | |
| EXPOSURE | DC / AESRéglages de l'objectif utiliséDC : réglage des objectifs Al à commande sous tensionAES : réglage des objectifs avec diaphragme manuel | DC |
| SHUTTER Réglages de la commande de l'expositionSHUTTER Réglage automatique ou manuel du temps d'exposition | AUTO | |
| WDR Réglages de la commande de l'expositionWDR : Wide Dynamic Function désactivée = « OFF »Wide Dynamic Function activée = « ON » | OFF | |
| WHITEBALANCE | AWB / ATW / PTLRéglages de la balance des blancs | AWB |
Vous trouverez ci-après une description détaillée des diverses fonctions.
ADVANCED MENU (menu avancé)
ADVANCED MENU
EXPOSURE DC ..
WHITE BALANCE AWB
ENHANCE ..
D/N AUTO ..
MISCELLANEOUS
RESTORE DEFAULT
EXIT
| Fonction Description | |
| EXPOSURE Réglages de la commande de l'exposition | |
| WHITE BALANCE Réglages de la balance des blancs | |
| ENHANCE .. Réglages de l'optimisation de l'image | |
| D/N | Réglages jour/nuit |
| MISCELLANEOUS Réglages de l'inversion de l'image, du masquage, du nom de la caméra et du contrôle d'image en direct | |
| RESTORE DEFAULT Réinitialisation des réglages | |
| EXIT Sortie du menu affiché à l'écran | |
EXPOSURE (exposition)
| Fonction | Description |
| EXPOSURE | Réglages de la commande de l'expositionDC : la commande de l'exposition de la caméra est réglée pour des conditions lumineuses changeantes.SHUTTER Auto : réglage automatique du temps d'exposition 1/30s-1/10000s : réglage fixe du temps d'expositionWDR : fonction d'amélioration de la qualité des images en cas de contrastes d'image extrêmes (WDR – Wide Dynamic Range). Le bruit d'image est réduit lorsque la fonction est activée.OFF : fonction désactivéeON : fonction activéeAES : la commande de l'exposition de la caméra est réglée pour des conditions lumineuses changeantes. Vous ne pouvez utiliser que des objectifs à diaphragme manuel. |
| Fonction Description | |
| Réglages de la balance des blancs | |
| AWB: Auto White BalanceLe calcul de la balance des blancs s'effectue de manière dynamique et continue dans une plage de 2700~9500K. | |
| ATW: Auto White BalanceLe calcul de la balance des blancs s'effectue de manière dynamique et continue dans une plage de 1800~10500K. | |
| PTL: Push-To-LockAprès que vous avez pressé la touche « Entrée » sur la plaque arrière de la caméra, la balance des blancs s'équilibre et la valeur est enregistrée de façon permanente. | |
ENHANCE (améliorations)
| Fonction Description | |
| AGC | Automatic Gain Control (0~20)Plus cette valeur est élevée, plus la valeur d'augmentation maximale est élevée. La performance d'image dans de mauvaises conditions de luminosité est améliorée, mais le bruit d'image peut alors augmenter. |
| GAMMA | Valeur gamma (0~3)Adaptation de l'échelle des gris sur l'appareil d'affichage |
| APERTURE | Valeur d'ouverture (0~15)Une valeur élevée permet d'obtenir une plus grande netteté, mais fait aussi augmenter le bruit d'image. |
| WDR | Fonction Wide Dynamic Range :Fonction d'amélioration de la qualité des images en cas de contrastes d'image extrêmes (WDR – Wide Dynamic Range). Le bruit d'image est réduit lorsque la fonction est activée.OFF : Fonction désactivéeON : Fonction activée |
| DNR | Réduction numérique du bruit (Digital Noise Reduction, DNR) (0~15)La réduction numérique du bruit est activée automatiquement lorsque la luminosité est faible. Une valeur élevée peut permettre de faire diminuer le bruit d'image. La netteté de l'image diminue à mesure que la valeur DNR augmente. |
| BRIGHTNESS | Réglage de la luminosité (0~15) |
| CONTRAST | Réglage de la luminosité (0~15) |
| COLOR SATURATION | Réglage de la saturation (0~15) |
D/N - jour/nuit
| Fonction Description | |
| D/N | Réglages jour/nuitAUTO : la commutation entre les modes jour et nuit s'effectue automatiquement. Elle est commandée par le capteur de lumière situé sur la face avant de la caméraDELAY TIME (5~60) : temporisation avant qu'une commutation ne s'effectueNIGHT CHROMA : réglage du rendu des couleurs en mode nuitNO CHROMA : mode noir et blancCOLOR : mode couleurNIGHT MODE : réglage du traitement des contrastes en mode nuitNORMAL : pas de fonction WDR en mode nuitWDR : fonction Wide Dynamic Range en mode nuitDAY : la caméra est réglée sur le mode jour.NIGHT : la caméra est réglée sur le mode jour. |
| MIRROR | Inversion de l'imageOff : inversion de l'image désactivéeH : inversion de l'image horizontaleV : inversion de l'image verticaleH/V : inversion de l'image horizontale et inversion de l'image verticale |
| MASK | Réglage du masquage des zones privéesMask (1 ~ 16) : configuration et activation de zones privées (jusqu'à 16 zones); choix d'un masque par l'intermédiaire des touches « Gauche » et « Droite » sur la plaque arrière de la caméraMask Status (Off / On) : masque désactivé / activéPosition : choix de ce sous-menu par l'intermédiaire de la touche « Entrée ». Pour changer la position du masque, utilisez les touches « Gauche », « Droite », « Haut » et « Bas ». Vous pouvez quitter le menu par l'intermédiaire de la touche « Entrée ».Size : choix de ce sous-menu par l'intermédiaire de la touche « Entrée ». Pour changer la grandeur du masque, utilisez les touches « Gauche », « Droite », « Haut » et « Bas ». Vous pouvez quitter le menu par l'intermédiaire de la touche « Entrée ». |
| CAMERA ID | Réglages de l'affichage de l'identification de la caméra sur l'affichage à l'écranID Display : affichage de l'identification de la caméra activé/désactivéON : activéOFF : désactivéCamera ID : définition du nom de la caméra (max. 18 caractères)Gauche/Droite : navigationEntrée : sélectionner un caractèreGauche : se déplacer d'un caractère vers la gaucheDroite : se déplacer d'un caractère vers la droiteDelete : effacer un caractère |
| WINKER | Contrôle d'image liveLa fonction « Winker » permet un contrôle d'image live. Un symbole clignotant correspondant s'affiche dans l'image de la caméra.Off : contrôle d'image live désactivéOn : contrôle d'image live activé |
| Fonction Description | |
| RESTORE DEFAULT | Réinitialisation des réglagesSélectionnez cette fonction pour rétablir les paramètres d'origine de la caméra.Attention : tous les réglages effectués seront perdus ! YES: réinitialisation des réglages. Validez l'opération en appuyant sur la touche « Entrée » sur la plaque arrière de la caméra.NO: annulation de la réinitialisation des réglages |
9. Maintenance et nettoyage
9.1 Test de fonctionnement
Contrôlez régulièrement la sécurité technique du produit (par exemple endommagement du boîtier).
Lorsque l'on suppose que le fonctionnement n'est pas sans risque, il faut mettre le produit hors service et s'assurer qu'il ne puisse être mis en service par inadvertance.
Le fonctionnement n'est pas sans risque si :
- l'appareil présente des endommagements visibles,
- l'appareil ne fonctionne plus et
- après un stockage long dans de mauvaises conditions ou
- après avoir été soumis à de fortes contraintes lors du transport.
Remarque importante :
Le produit ne nécessite aucun entretien de votre part. Aucune pièce interne du produit ne nécessite un entretien ou un contrôle de votre part, ne l'ouvrez jamais.
9.2 Nettoyage
Nettoyez le produit avec un tissu propre et sec. En cas de salissures plus importantes, il est possible d'humidifier le tissu avec de l'eau tiède.
Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil ; cela pourrait endommager l'appareil. N'utilisez pas de produits nettoyants chimiques ; cela risquerait d'endommager la surface du boîtier.
10. Elimination
Les appareils munis de ce symbole ne doivent pas être jetés dans les ordures ménagères. À la fin de sa durée de vie, éliminez le produit conformément aux dispositions légales en vigueur.
Veuillez vous adresser à votre vendeur ou éliminez les produits par le biais du point de collecte des appareils et composants de rebut électriques de votre
commune.
- Fiche technique
| TVHD50000 | TVHD50500 | |
| Capteur d'images | 1/2,8" Progressive Scan Sony Exmore CMOS | |
| DSP | Sony IT-N | |
| Type de caméra | Caméra standard HD-SDI | |
| Résolution | 1080p | |
| Éléments d'image (total) | 2000 x 1241 | |
| Éléments d'image (utiles) | 1920 x 1080 | |
| Monture d'objectif | CS, C | |
| Commande de l'objectif | AI | |
| Commutation jour/nuit | Filtre infrarouge amovible (ICR), couleur / noir et blanc | |
| Éclairage minimum (couleur) | 1 lux @ F1.2 | |
| Éclairage minimum (IR) | 0 lux @ F1.2 | |
| Fonction de réduction du bruit | 2D DNR | |
| Obturateur électronique | Obturateur aléatoire | |
| Balance des blancs | AWB, 1800~10000K | |
| Réglage du gain | auto | |
| Compensateur de contre-jour | Soft WDR | |
| Gamme dynamique (WRD) | 50 dB | |
| Système vidéo | SMPTE292M (HD-SDI) | |
| Synchronisation | interne | |
| Masquage de zones privées | 16 masques librement configurables | |
| Ajustement du foyer arrière | Oui | |
| Raccordements | 1 x BNC (HD-SDI),1 x BNC (FBAS, 1Vss, 75 Ohm),1 x DC (5,5 x 2,1 mm) | |
| Alimentation électrique | 12 V CC/24 V CA 110-24∅ V CA | |
| Consommation de courant | 500 mA (max.) | |
| Température de fonctionnement | -10°C ~ +50 ☐ | |
| Humidité de l'air | 0 ~ 85%, sans condensation | |
| Indice de protection | IP34 | |
| Dimensions (L x H x P) | 69 x 59 x 122 mm | |
| Poids | 420 g | |
| Certifications | CE, RoHS, Reach | |
Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur.
Impression, même partielle, interdite.
Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
Impressum
- Introduction
- Clause de non-responsabilité
- Chère cliente, cher client,
- Table des matières
- Utilisation conforme
- Signification des symboles
- Contenu de la livraison
- Caractéristiques et fonctions
- Description de l'appareil
- Vue d'ensemble – Numéro de type
- Désemballage
- Montage
- Alimentation électrique
- Montage de l'objectif
- Installation du câble vidéo
- Montage de la caméra
- ATTENTION!
- Vue arrière de la caméra
- Touches
- Fonction
- Menu affichage à l'écran (OSD)
- QUICK INSTALL
- MAIN MENU
- ADVANCED MENU (menu avancé)
- ADVANCED MENU
- EXPOSURE (exposition)
- Maintenance et nettoyage
- Test de fonctionnement
- Remarque importante :
- Nettoyage
- Elimination
- Impressum
Marque : ABUS
Modèle : TVHD50500
Catégorie : Caméra de surveillance
