BRUGSANVISNING TVVR36100 ABUS

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og håndtering.

Vær også opmærksom på dette, hvis produktet gives videre til en tredje person.

Opbevar derfor denne betjeningsvejledning til senere brug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pågældende sidetal.

Español

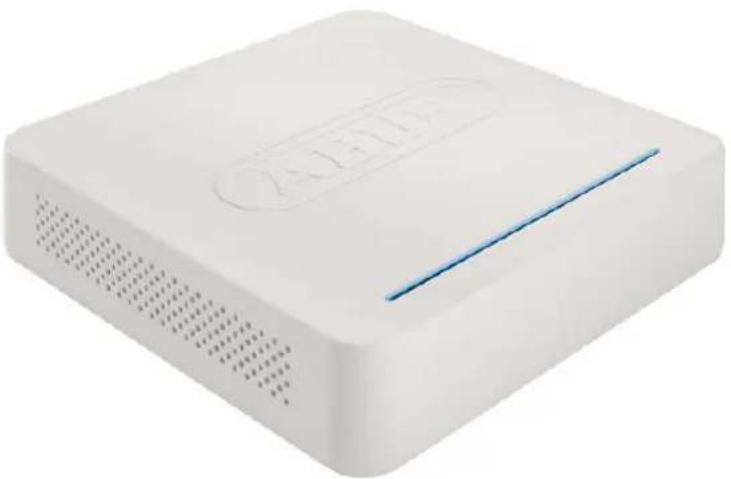

ABUS 4-kanal netværksvideooptager TVVR36000

Betjeningsvejledning

Version 1.0

CE

Dansk

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og håndtering.

Vær også opmærksom på dette, hvis produktet gives videre til en tredje person.

Opbevar derfor denne betjeningsvejledning til senere brug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pågældende sidetal.

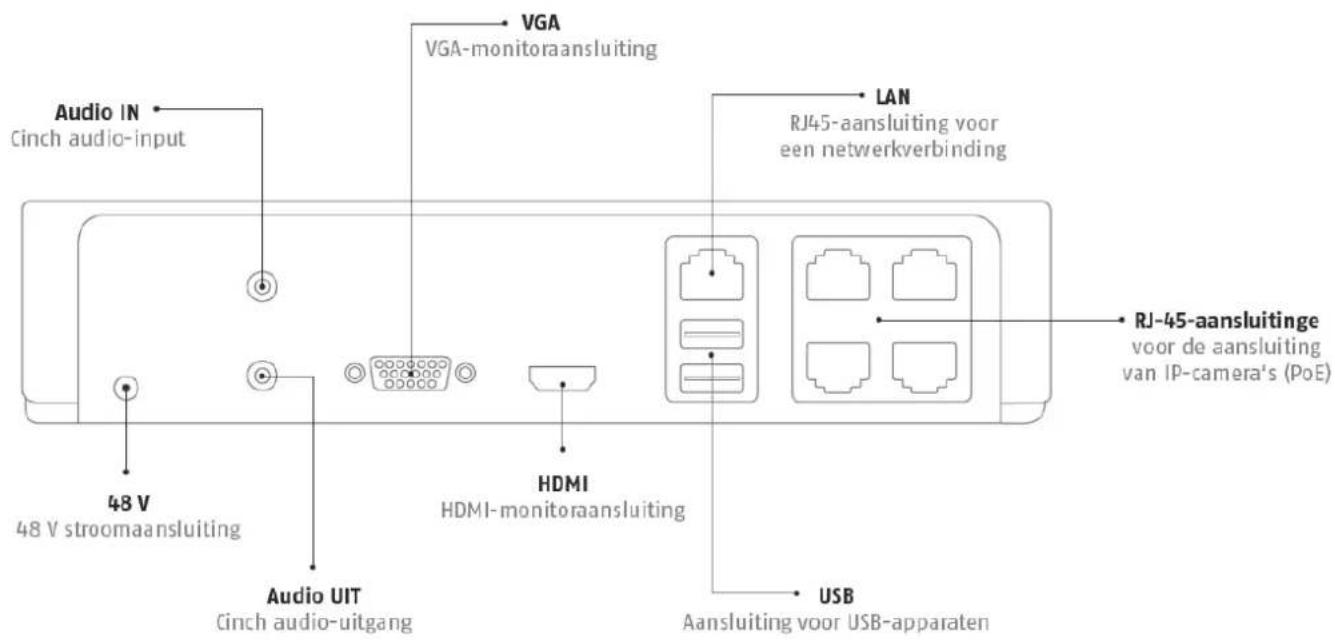

Oversigt over apparatet

Se s. S. 247.

Bagside

Du kan styre apparatet på følgende måde:

- USB-mus

Se oversigten på s.231.

No	BetegnelseFunktion
1	AUDIO IN: Cinch-audioindgang
2	VGA:• Monitortilslutning VGA (9 stikben), videoud-gangssignal
3	LAN:• Ethernet-LAN-tilslutning
4	RJ45-tilslutninger:• Tilslutning af op til fire PoE-kameraer
5	USB:• USB-tilslutninger til betjeningen via mus og til dataeksport
6	HDMI• HDMI-monitortilslutning
7	AUDIO OUT:• Audioudgang cinch (synkroniseret med vide-oudgangen)
8	STR∅MFORSYNING• 48 V DC-strømtilslutning

Betjening med musen

i

Henvisning

Den videre beskrivelse i denne betjeningsvejledning foretages med musen.

Tast	Funktion
Venstre	Enkeltklik:Valg i menuen, aktivering af et indtast-ningsfelt eller en TAB, visning af menuen Quick SetDobbeltklik:Skifter visningen af skærm enkeltbillede-flere billeder ved live-visning og afspilningKlik og træk:Opretter privatmasker eller -zoner
Højre	Enkeltklik:Henter popup-menuenTilbage til den forrige menu
Scrolle-hjul	I live-visningen:Viser forrige/næste kamera

Systembetjening 231

Generelt 231

Installation af harddisken 237

Etablering af tilslutninger....237

Konfiguration af apparatet....237

Vigtige sikkerhedshenvisninger....238

Symbolforklaring 238

Korrekt anvendelse 238

Generelt 238

Strømforsyning....238

Overbelastning/overspænding 239

Kabler 239

Opstillingssted/driftsomgivelser 239

Fjernbetjening 239

Vedligeholdelse og pleje 240

Tilbehør 240

Idriftsættelse 240

Børn 240

Indledning....241

Generelle informationer ....241

Udpakning....241

Leveringsomfang 241

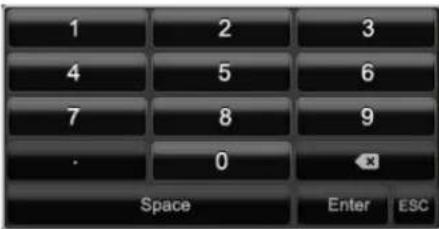

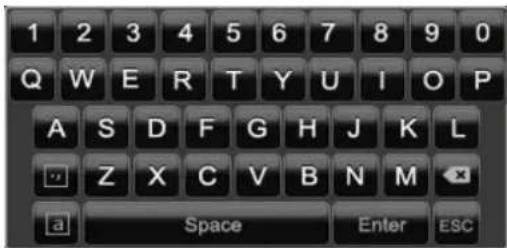

Skærmtastatur 242

Start af apparatet 242

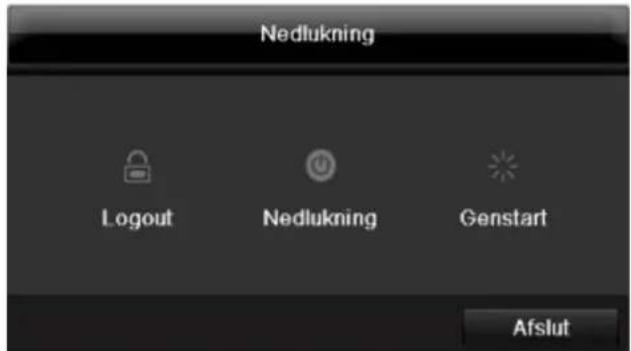

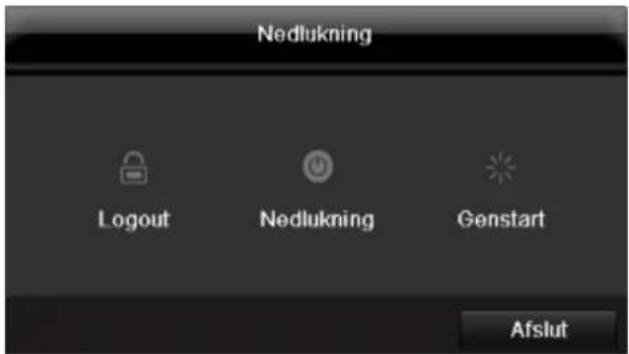

Nedlukning, Logout og genstart af apparatet....242

Statusvisninger 243

Generelt 243

DVR LED-statuspanelet....243

Indstilling af systemet....244

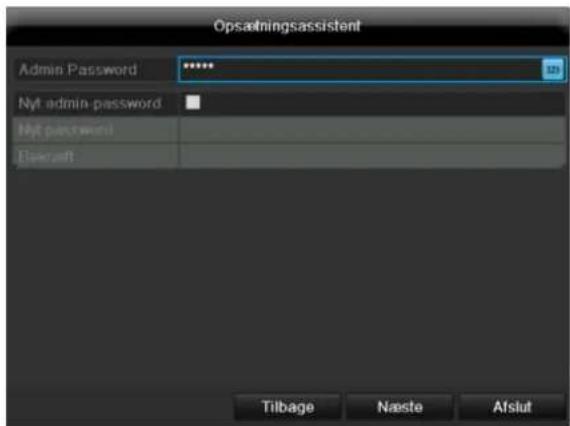

Indstilling af administratoren 244

Dato / tid....244

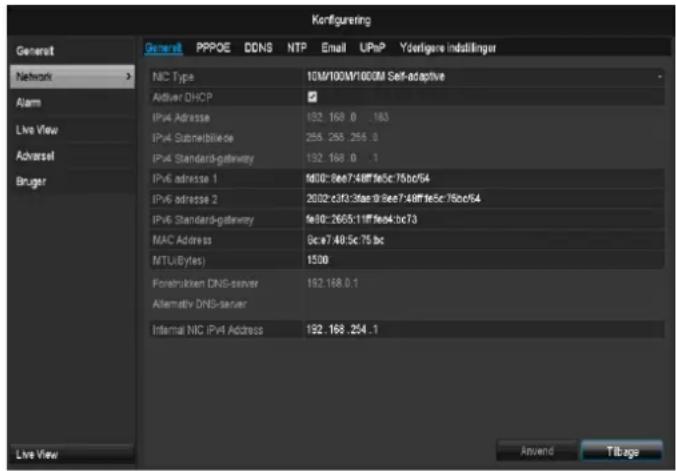

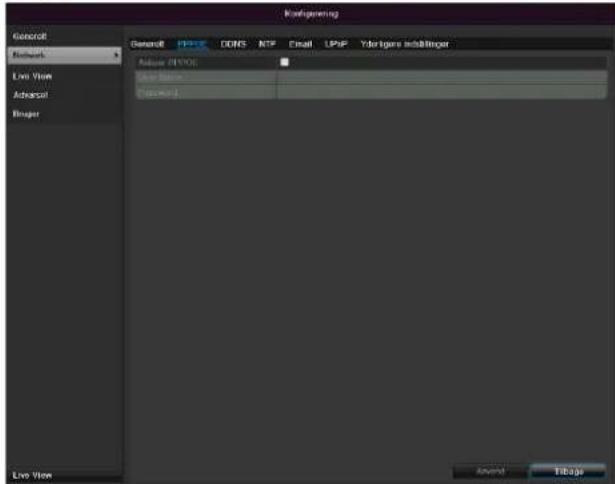

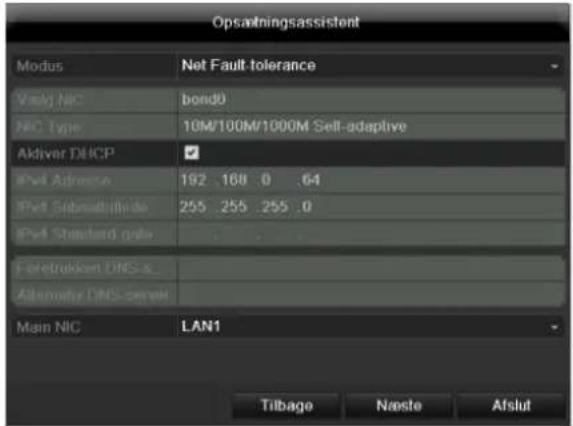

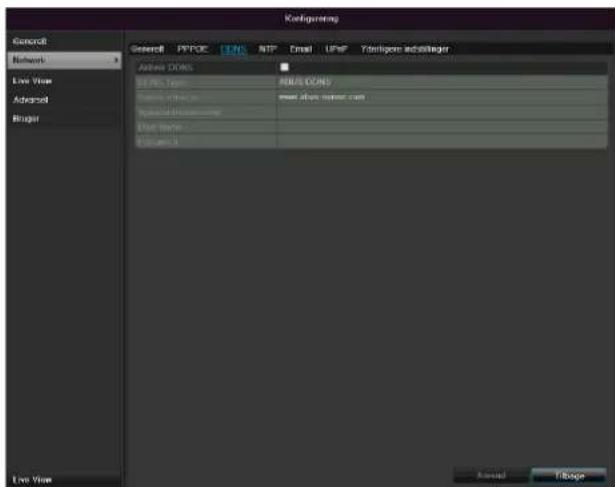

Netværksindstillinger....245

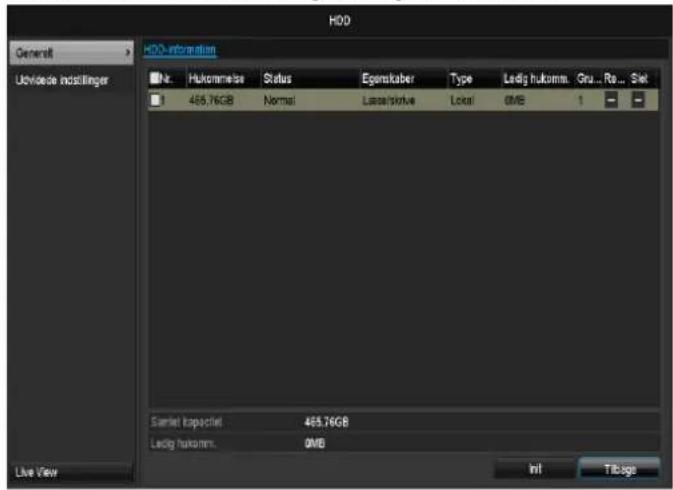

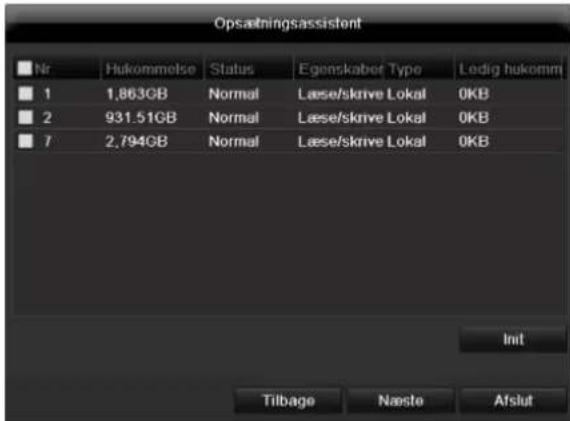

Forvaltning af harddisk....245

Kameraoptagelse 245

Live-visning 246

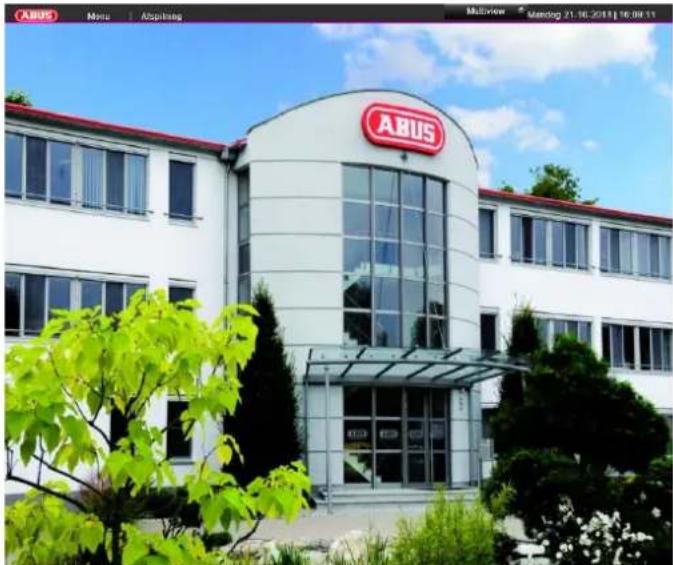

Overblik....246

Statussymboler 246

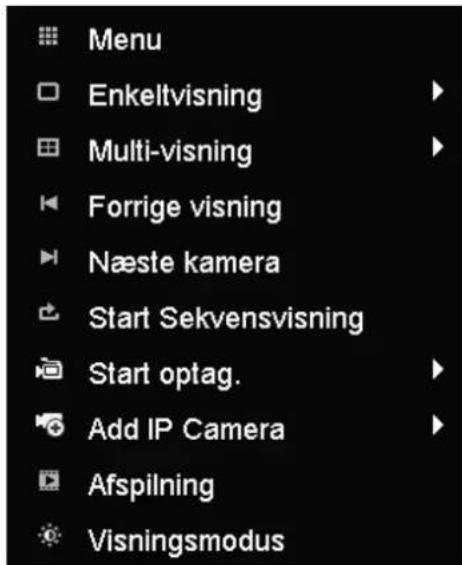

Popup-menu ved musebetjening 246

Menulinje i kamerabilledet 247

Indstillinger 248

Indstilling af kameraudgangen 248

Live-afspilning....249

Generelt 249

Afspilningsskærmen 249

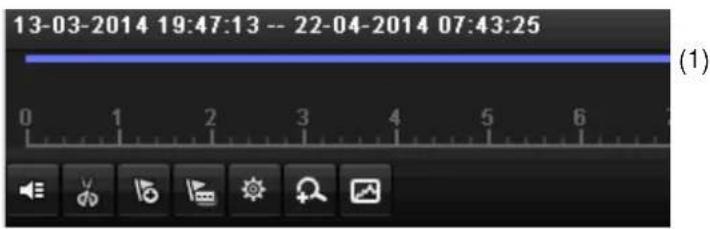

Styring via kontrolfelt 249

Højreklik under løbende afspilning....249

Apparatmenu 251

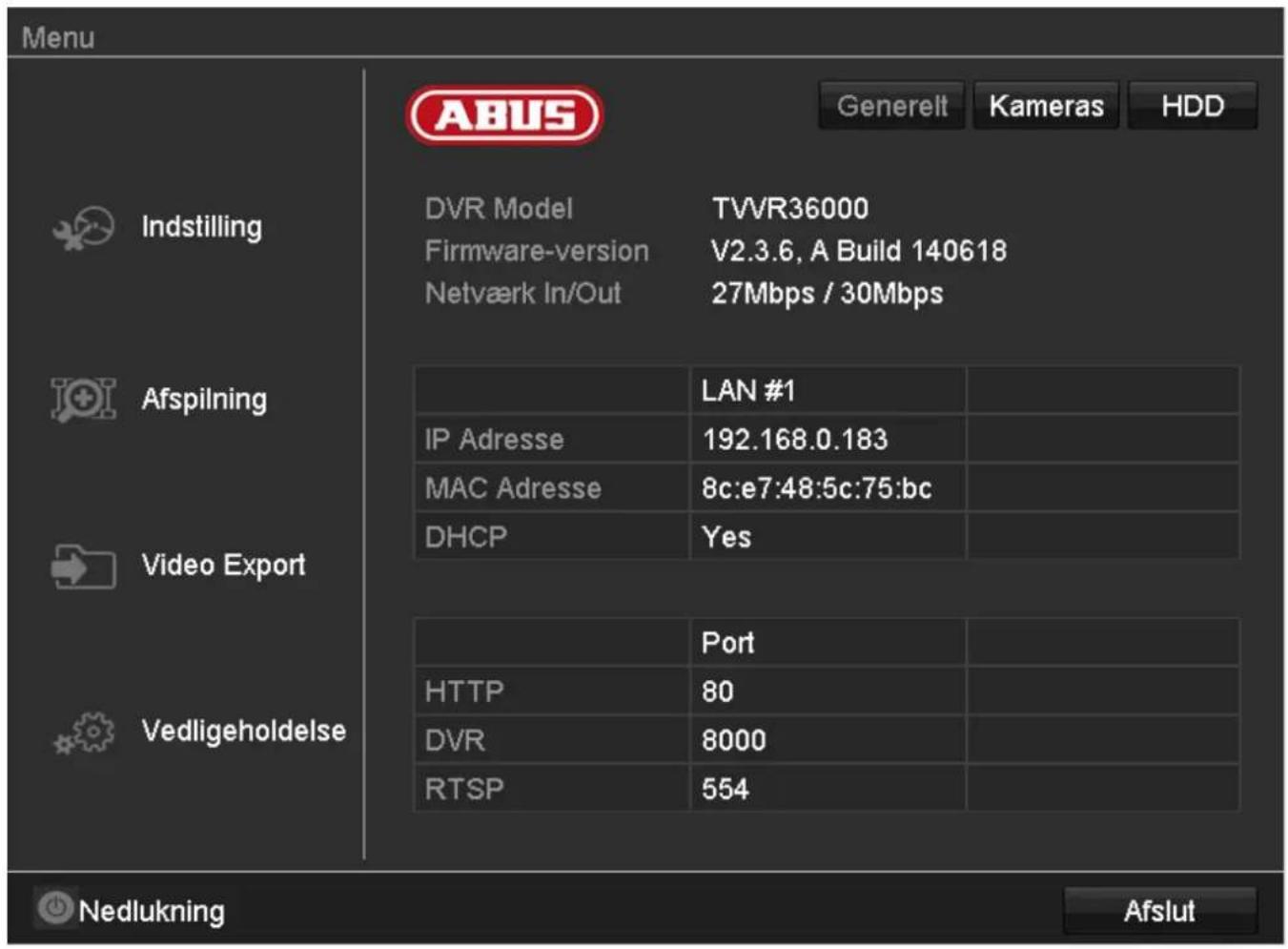

Menuoversigt 251

Netværksopbygning 255

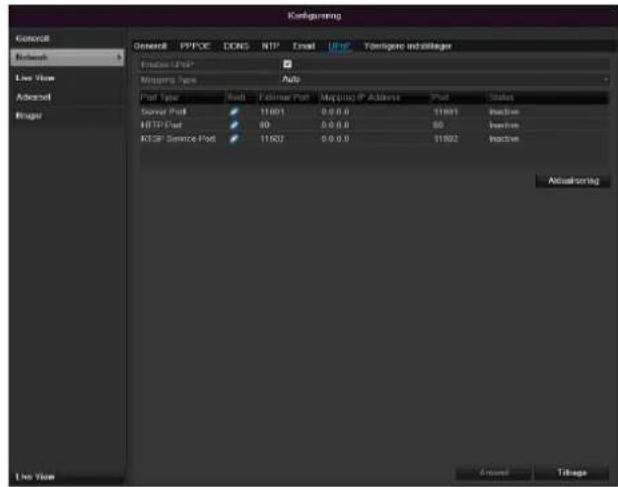

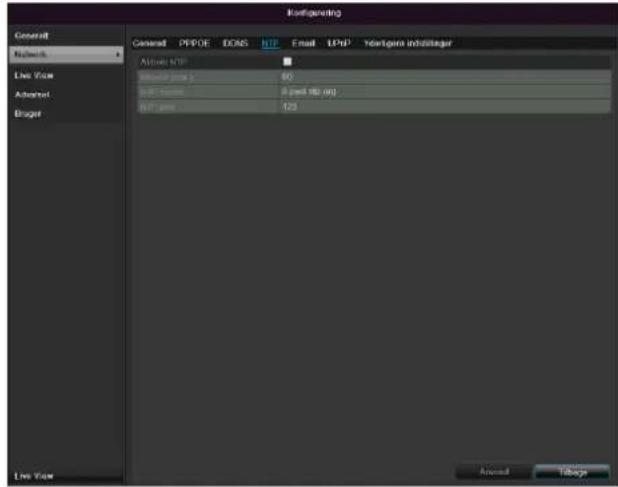

Netværkskonfiguration 255

Advarsel 259

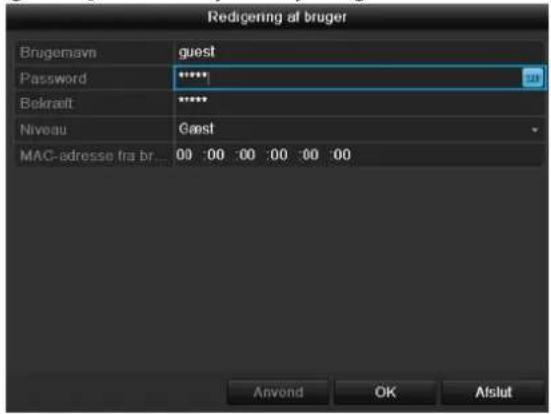

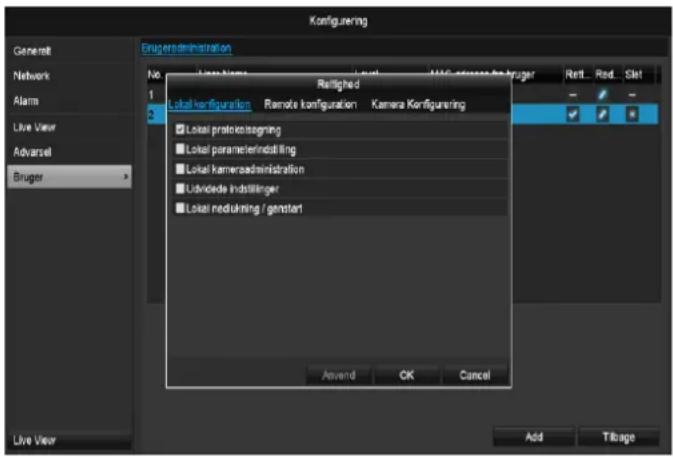

Bruger 259

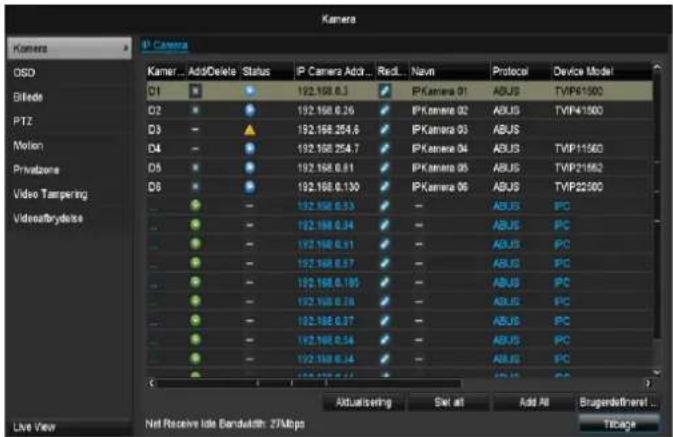

Kamera....260

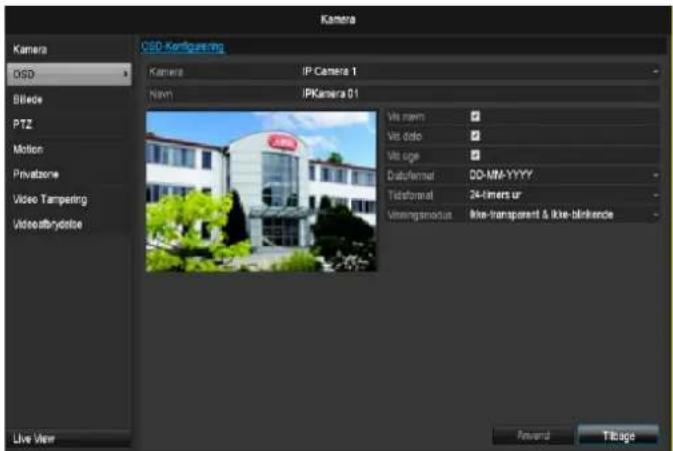

OSD 278

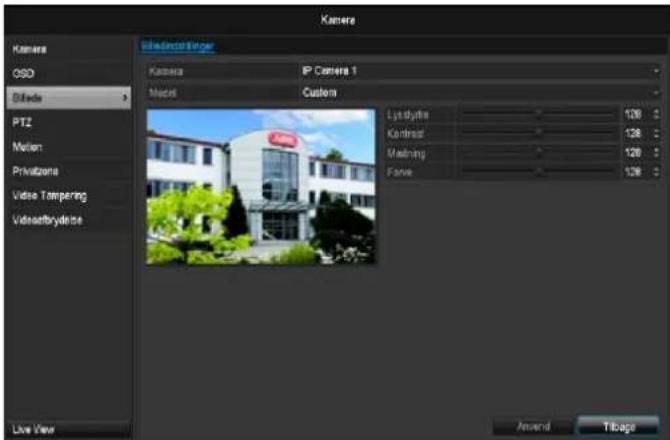

Billede 278

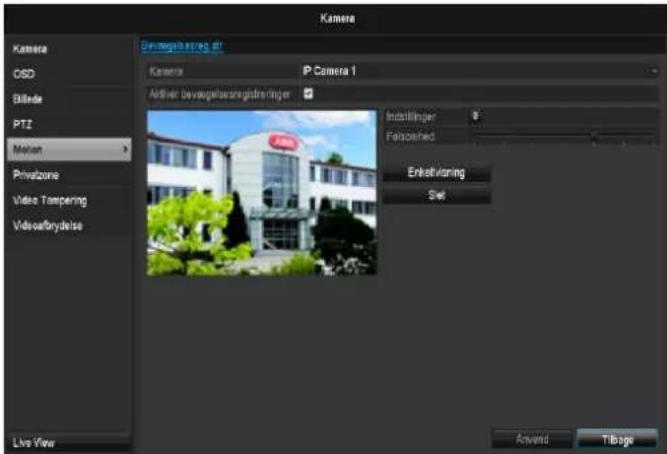

Bevægelse 278

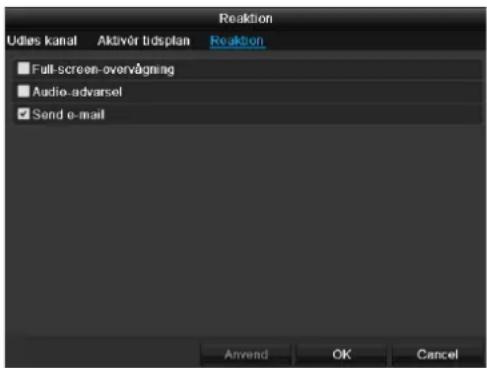

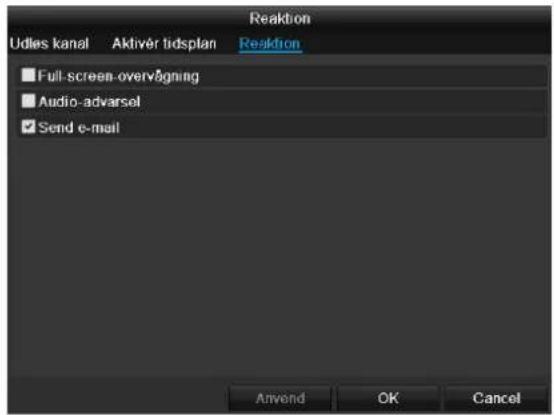

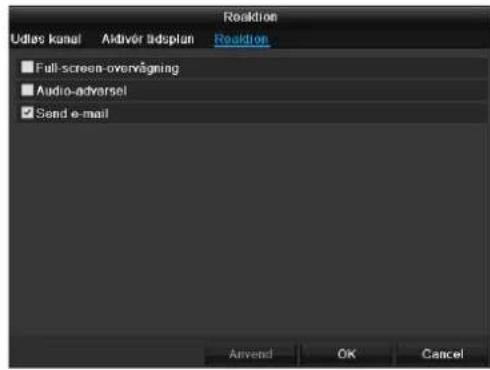

Reaktion....279

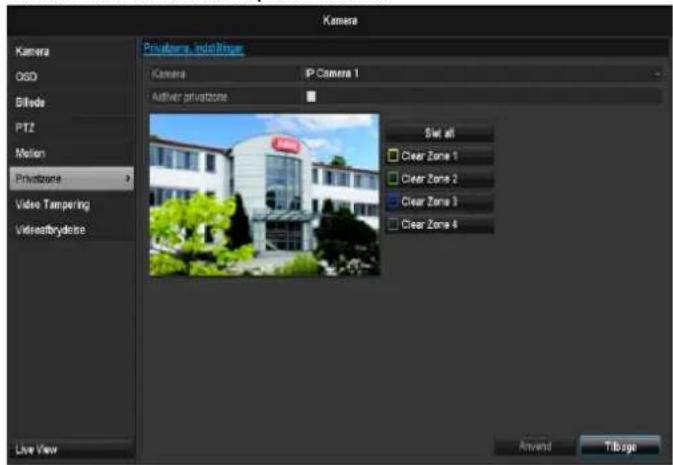

Privatzone 279

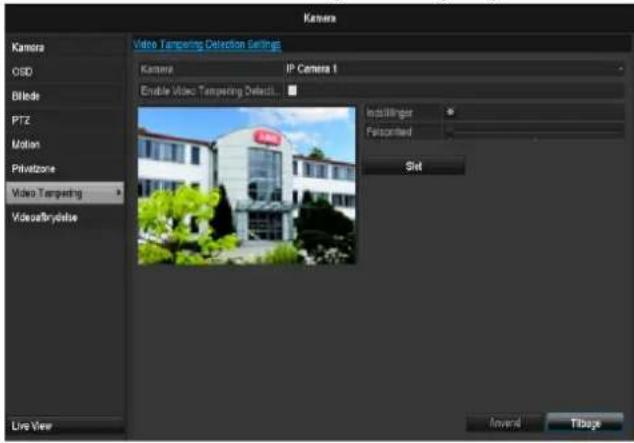

Sabotageovervågning 263

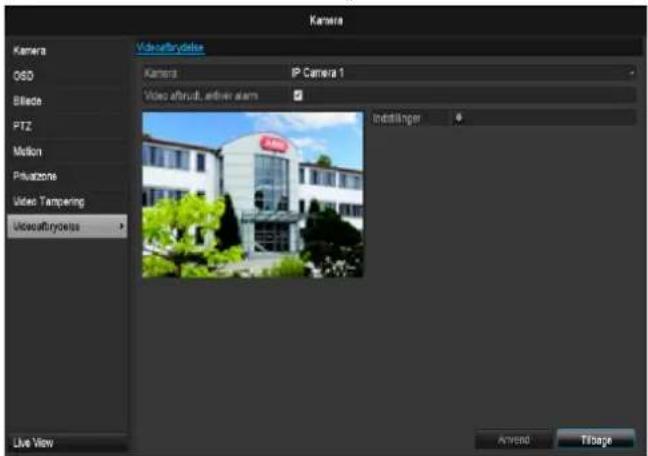

Videoafbrydelse 264

Optagelse....265

Definition 265

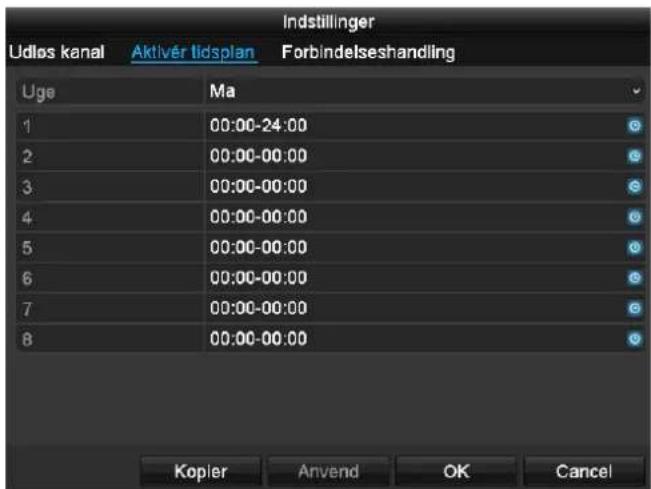

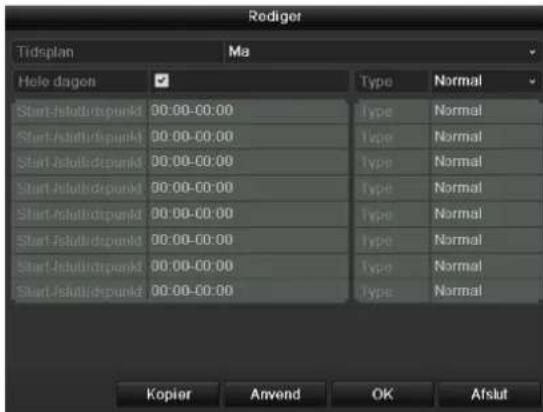

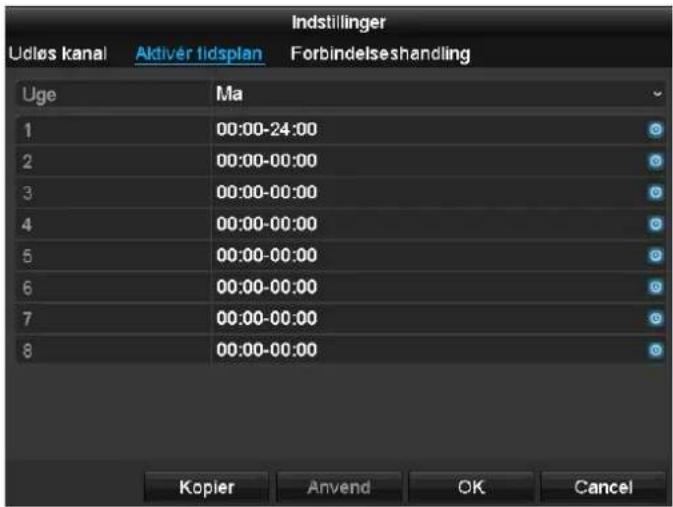

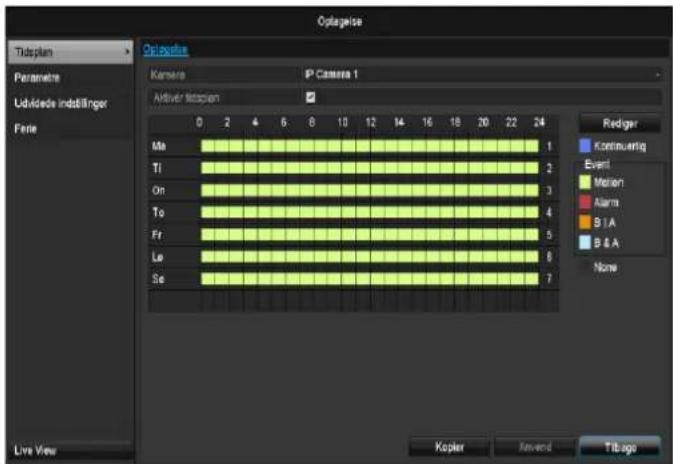

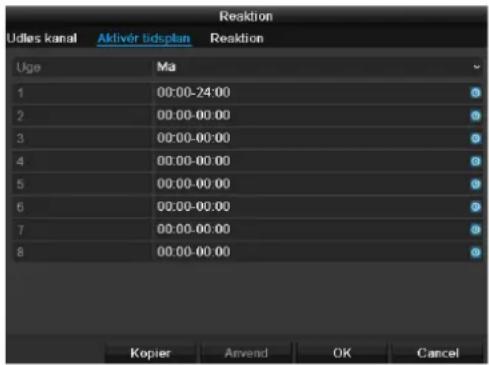

Tidsplan....265

Kodning....266

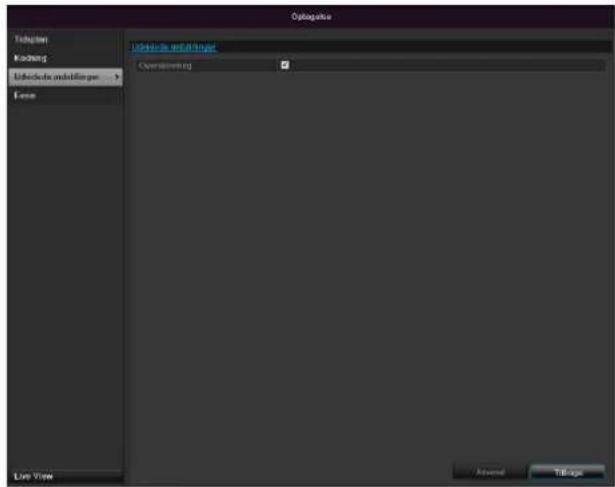

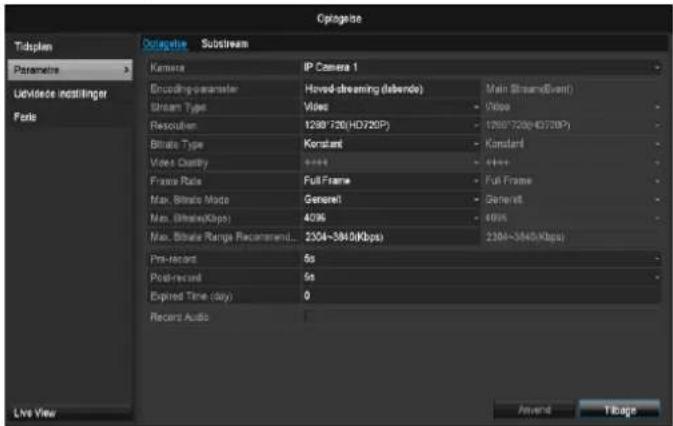

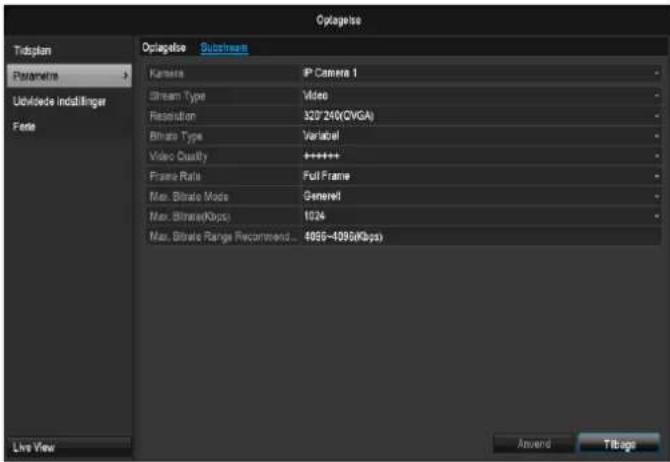

Kartotekskortet Optagelse 266

Udvidede indstillinger 267

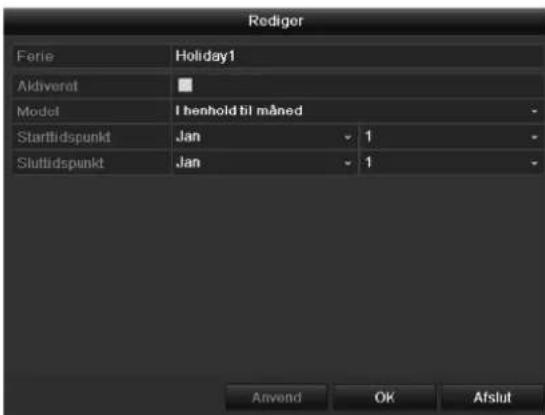

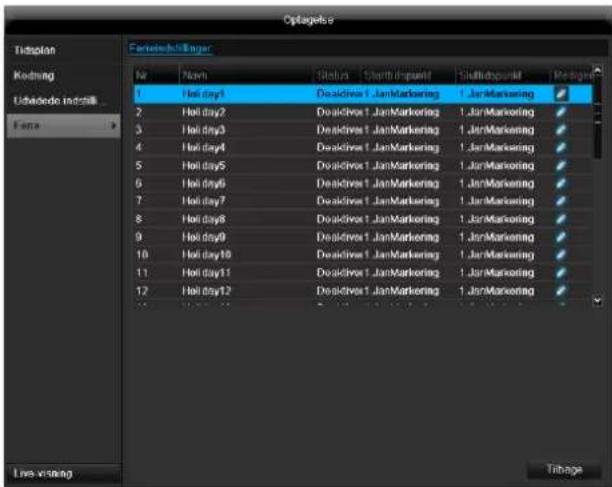

Ferie 267

HDD 268

Harddisks 268

Indbygning af en harddisk 268

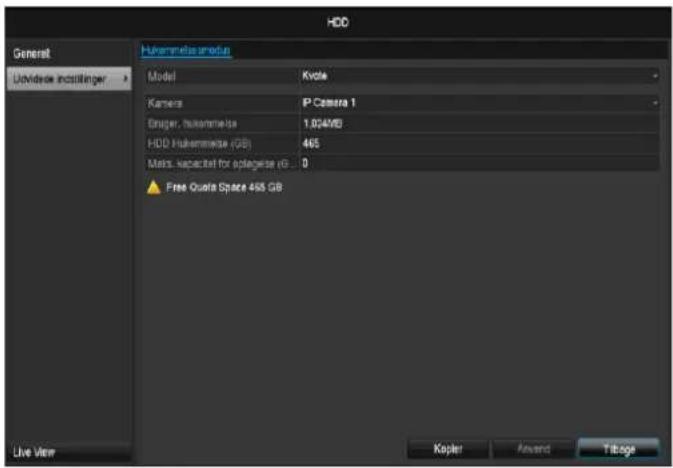

Kameraets harddiskindstillinger 269

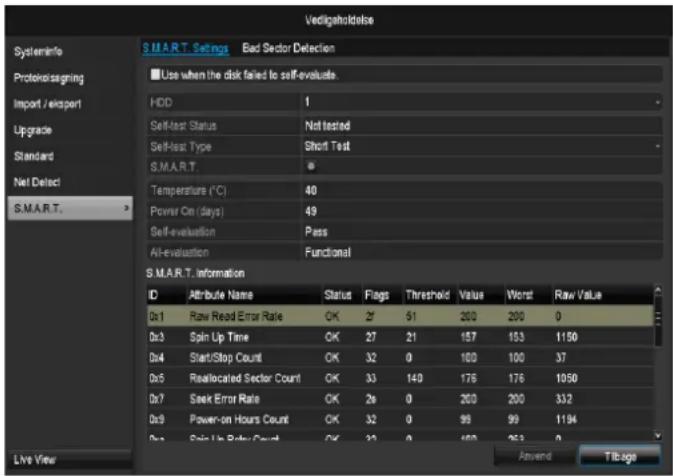

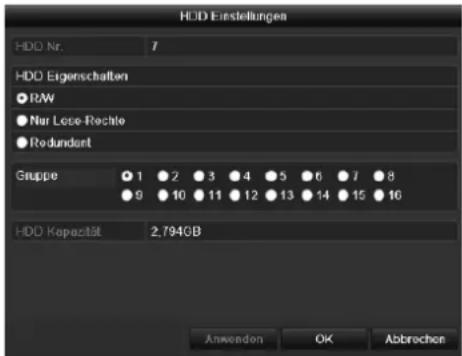

S.M.A.R.T....269

Kontrol af harddiskstatussen....269

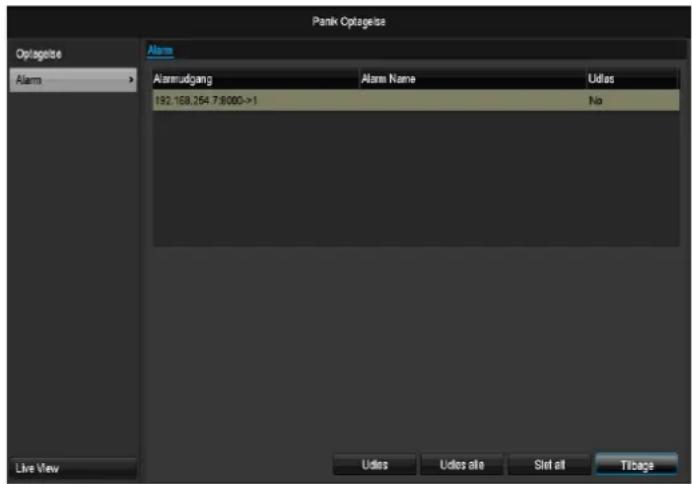

Panikoptagelse....270

Optagelse....270

Afspilning....271

Normal....271

Hændelse....271

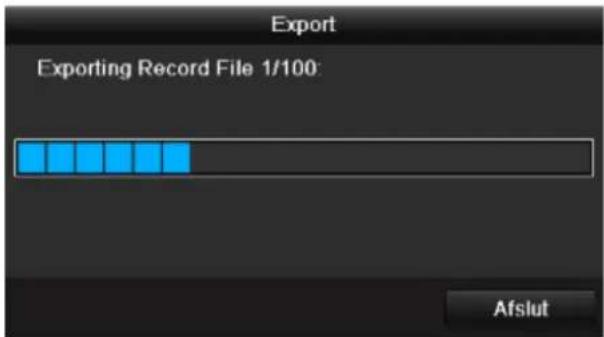

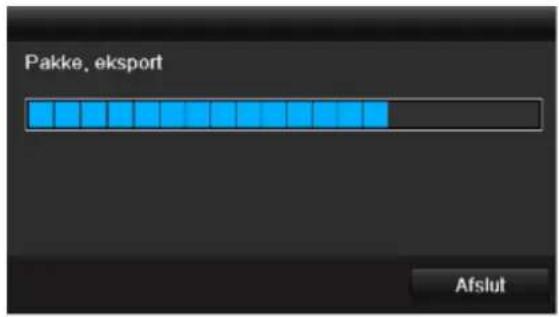

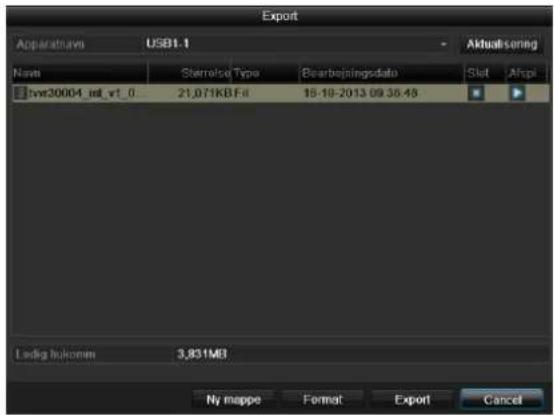

Videoeksport 272

Normal....272

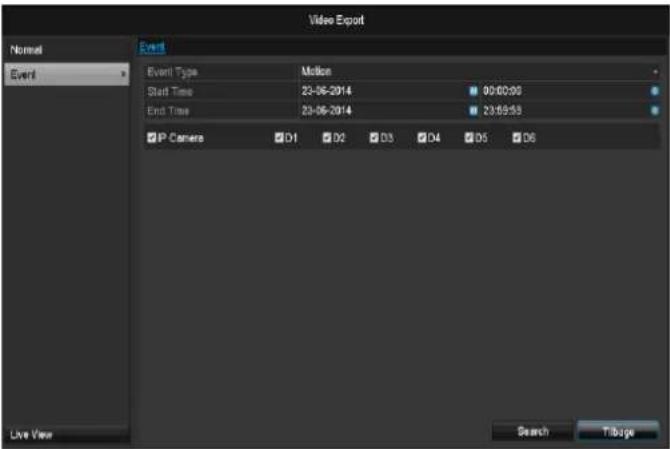

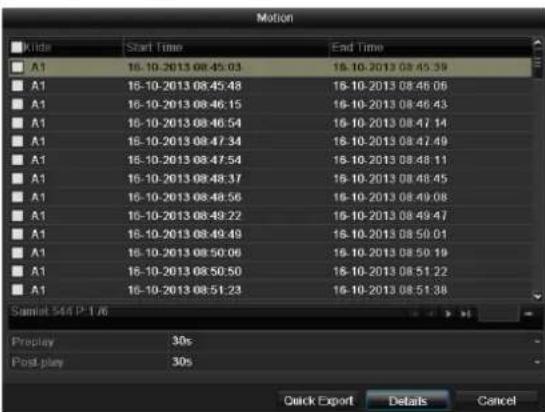

Hændelse (hændelsestype ,Bevægelsesregistrering') 273

Vedligeholdelse....274

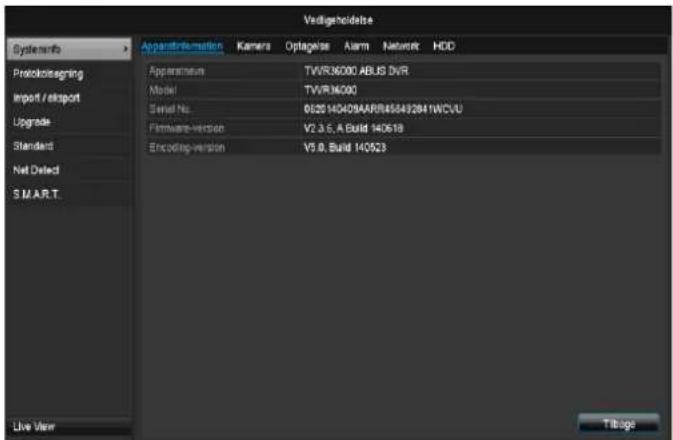

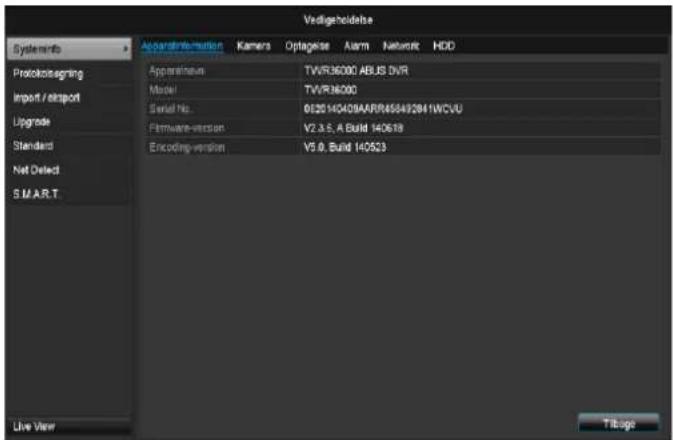

Systeminfo 274

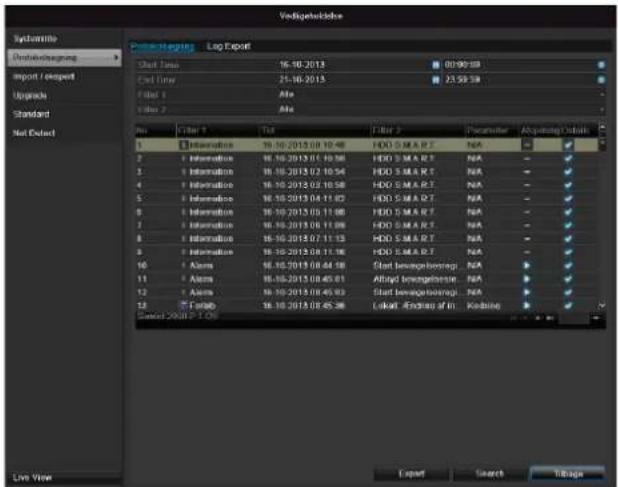

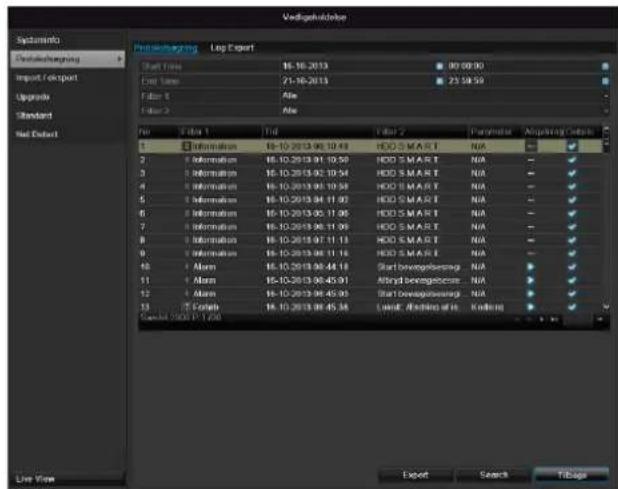

Protokolsøgning 274

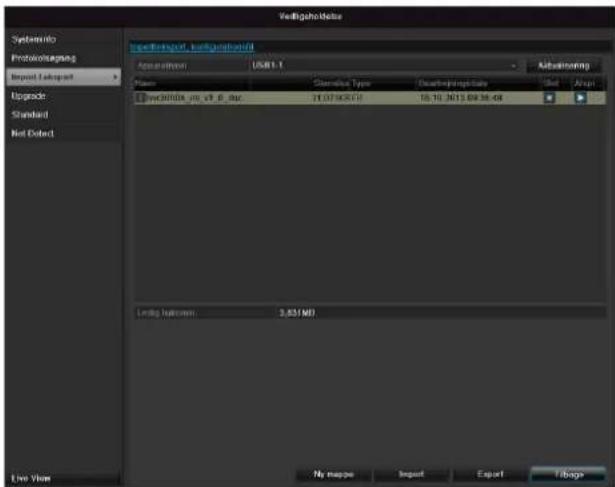

Import / Eksport....274

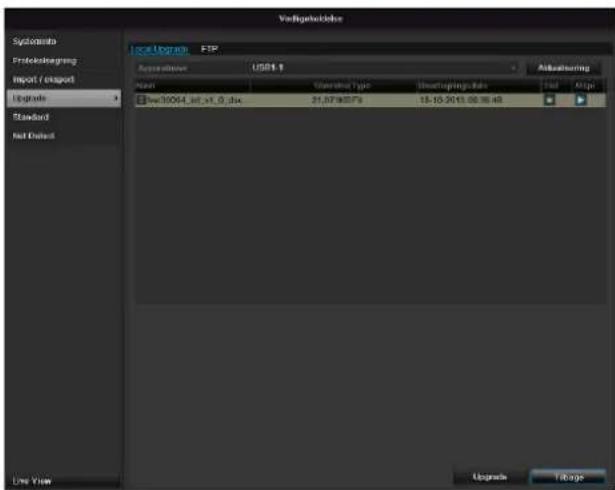

Opdatering 274

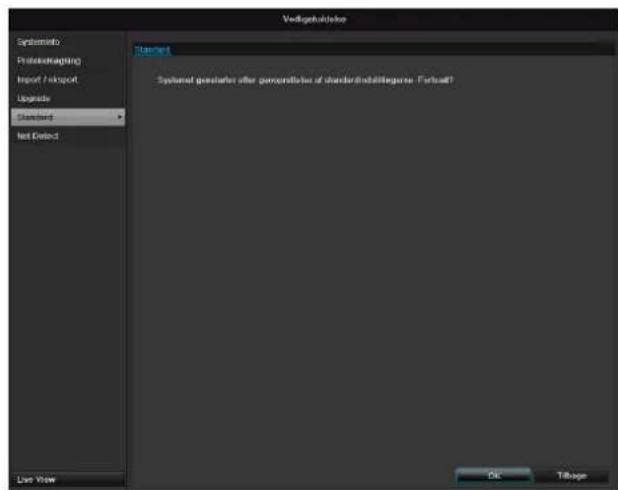

Udførelse af Standard 276

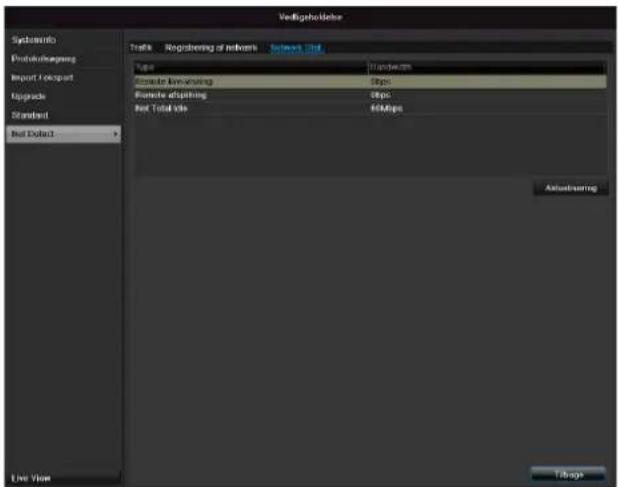

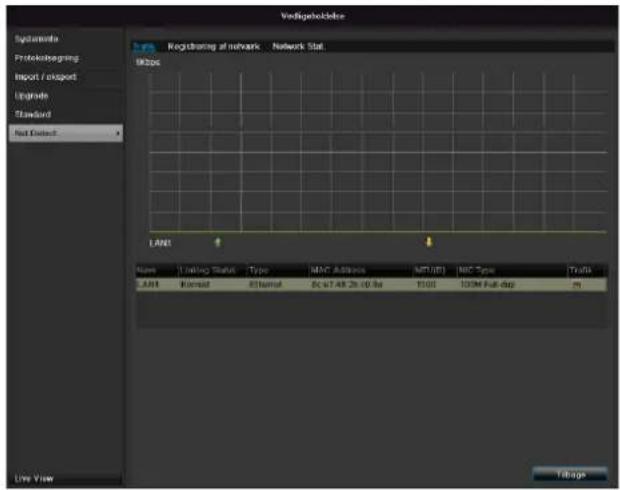

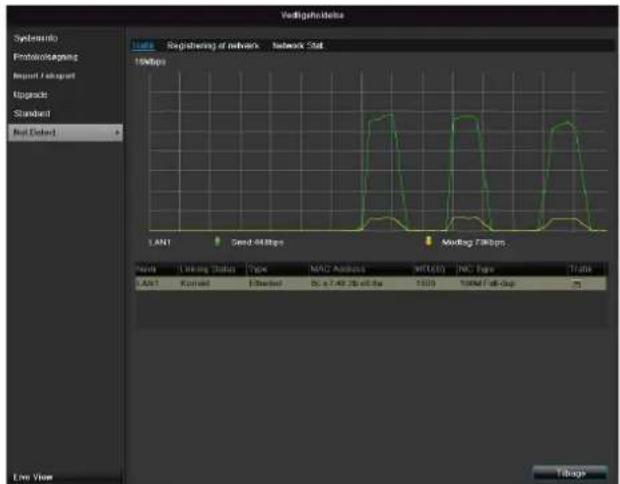

Netværk....276

Indhold

Nedlukning....278

Display....278

Indstillinger: Optagelse 278

Indstillinger: Netværk....278

Rengøring og pleje af apparatet....279

Henvisning 279

Udbedring af fejl....279

Tekniske data 280

HDD-lagerkapacitet 280

Bortskaffelse 281

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater 281

Henvisning til RoHS EF-direktivet....281

Ordforklaring 282

Anvendte fagbegreber ....282

Om det interne harddiskdrev 284

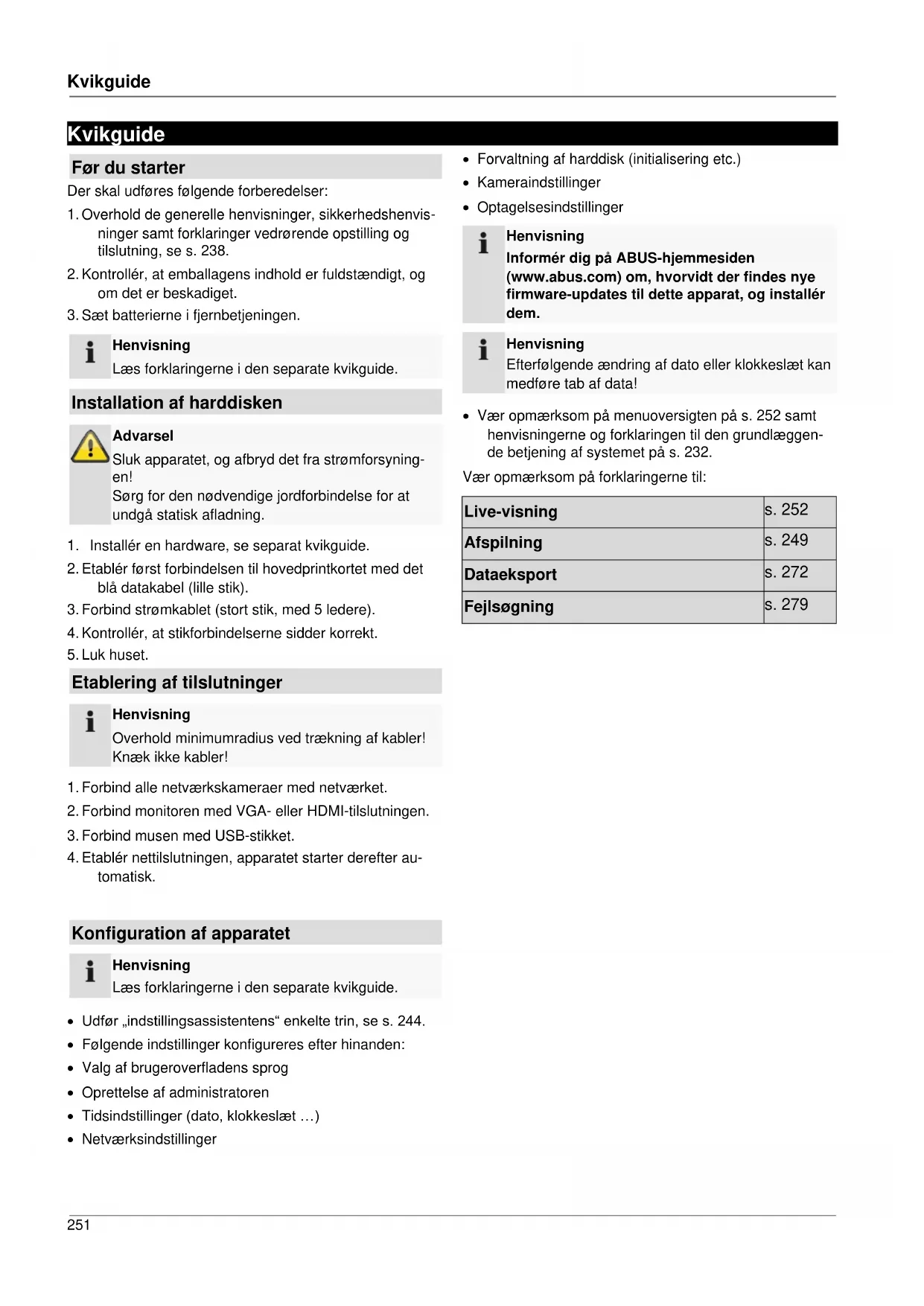

Kvikguide

Før du starter

Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 238.
2. Kontrollér, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Sæt batterierne i fjernbetjeningen.

Henvisning

Læs forklaringerne i den separate kvikguide.

Installation af harddisken

Advarsel

Sluk apparatet, og afbryd det fra strømforsyningen! Sørg for den nødvendige jordforbindelse for at undgå statisk afladning.

1. Installér en hardware, se separat kvikguide.
2. Etablér først forbindelsen til hovedprintkortet med det blå datakabel (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontrollér, at stikforbindelserne sidder korrekt.
5. Luk huset.

Etablering af tilslutninger

Henvisning

Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind alle netværkskameraer med netværket.
2. Forbind monitoren med VGA- eller HDMI-tilslutningen.
3. Forbind musen med USB-stikket.
4. Etablér nettilslutningen, apparatet starter derefter automatisk.

Konfiguration af apparatet

Henvisning

Læs forklaringerne i den separate kvikguide.

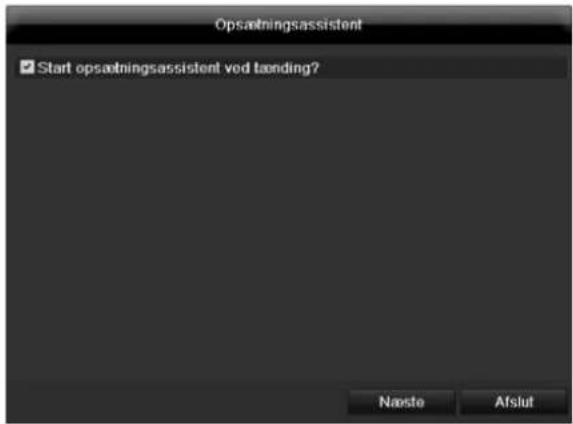

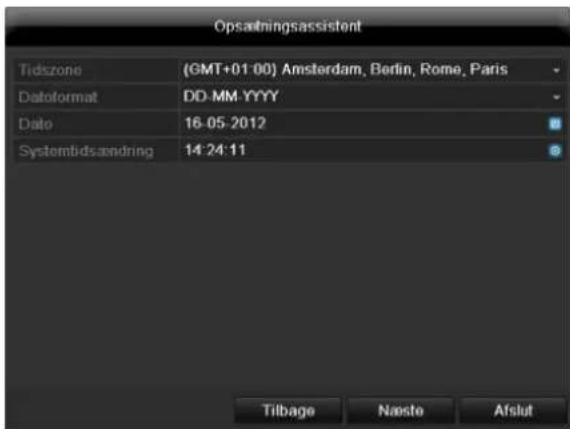

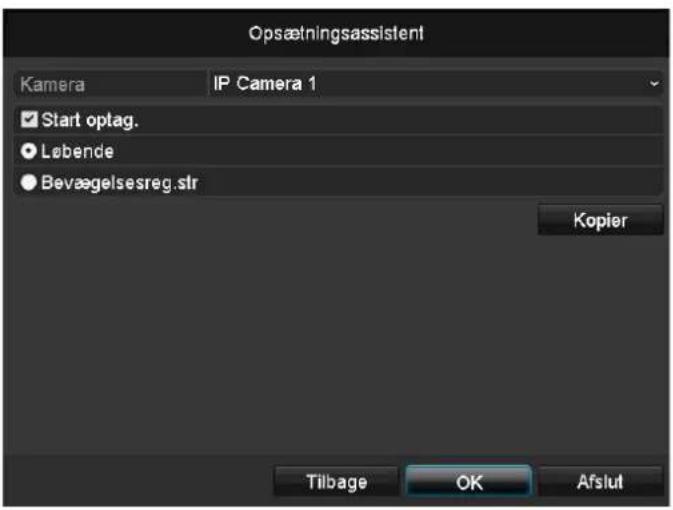

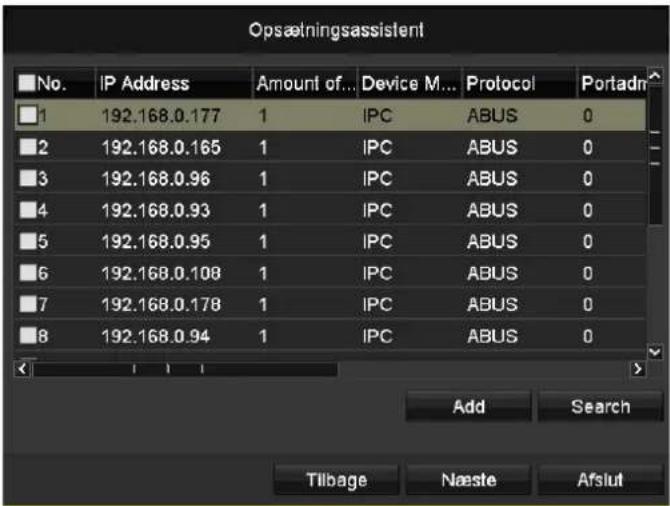

• Udfør „indstillingsassistentens“ enkelte trin, se s. 244.
• Følgende indstillinger konfigureres efter hinanden:
  • Valg af brugeroverfladens sprog
• Oprettelse af administratoren
• Tidsindstillinger (dato, klokkeslæt ...)

• Netværksindstillinger

• Forvaltning af harddisk (initialisering etc.)

• Kameraindstillinger
• Optagelsesindstillinger

Henvisning

Informér dig på ABUS-hjemmesiden (www.abus.com) om, hvorvidt der findes nye firmware-updates til dette apparat, og installér dem.

Henvisning

Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!

- Vær opmærksom på menuoversigten på s. 252 samt henvisningerne og forklaringen til den grundlæggen-de betjening af systemet på s. 232.

Vær opmærksom på forklaringerne til:

Live-visning	s. 252
Afspilning	s. 249
Dataeksport	s. 272
Fejlsøgning	s. 279

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen hhv. på apparatet:

Symbol

	Advarsel	Advarsel mod fare for kvæstelser eller farer for helbredet.
	Advarsel	Advarsel mod fare for kvæstelser eller farer for helbredet som følge af elektrisk spænding.
	Vigtigt	Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.
	Henvisning	Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

Betydning

1.... Handlungsopfordring/-anvisning med fastlagt rækkefølge for handlingstrinene i teksten

- ... Liste uden fastlagt rækkefølge i teksten eller - ... advarselshenvisningen

Korrekt anvendelse

Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt!

Dette apparat må kun anvendes til følgende formål:

- Denne 4-kanal netværksvideooptager anvendes i kombination med tilsluttede videosignalkilder (netværkskameraer) og videogengivelsesapparater (CRT- eller TFT-monitor) til at overvåge objekter.

Henvisning

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle advarselshen-visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti.

Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.

I sådanne tilfælde bortfalder ethvert krav om garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder.

Strømforsyning

• Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet.
• Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel

Forebyg tab af data! Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse.

• Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
• Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.
• For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

- For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strømnettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Åbn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet.

- Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel

Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installatør installere en harddisk.

Ved ukorrekt installation af harddisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne.
• Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt.
• Netkabler og netstik må ikke ændres eller manipuleres.
• Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet.
• Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv.
• Driftstemperatur og driftsluftfugtighed:
• 10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima.

Sørg for, at

- en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider).

- direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet.

- der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet.

- apparatet ikke står umiddelbart i nærhden af magnet-felter (f.eks. højttalere).

- der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet.

- kontakt med stænk og dråber og aggressive væsker undgås.

- apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet).

- der ikke trænger fremmedlegemer ind.

- apparatet ikke udsættes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.

- apparatet ikke udsættes for voldsomme rystelser og vibrationer.

Fjernbetjening

- Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.

Vedligeholdelse og pleje

Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol.
• Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.
• Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød.
• Rengør apparatets hus og fjernbetjeningen med en fugtig klud.
• Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.
• Anvend ikke de følgende substanser:
• Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler.
• Gnid forsigtigt over overfladen med bomuldskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spænding. Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger.

Tilbehør

- Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse!
• Åbn kun huset for at installere harddisken.

Advarsel

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand.

Ukorrekte og uprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp.
• Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).

Indledning

Kære kunde.

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY

Som bruger er du forpligtet til at følge denne betjenings-vejledning for bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet.

Udpakning

Håndtér apparatet meget forsigtigt, när du pakker det ud.

Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet.

Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS 4-kanal netværksvideooptager
- Strømforsyning
- USB-mus
- SATA-kabel og skruer til harddisk
• Cd
- Brugerhåndbog
- Quick guide

Skærmtastatur

Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet:

Ved indtastninger, der kun består af tal, vises følgende skærmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Tasterne har identisk funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
• Klik på Enter for at afslutte indtastningen.
• Klik på ← for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start af apparatet

Bemærk

Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet!

Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS.

Hvis apparatet tilsluttes til strømforsyningen, starter det automatisk, og LED-statuspanelet lyser.

1. Under opstarten gennemfører apparatet en selvtest.
2. Til sidst vises indstillingsassistenten. Afslut den for at komme til live-visningen.

Nedlukning, Logout og genstart af apparatet

Klik på Nedlukning i hovedmenuen. Oversigten vises.

Nedlukning Logout Nedlukning Genstart Afslut

1. Vælg optionen Nedlukning for at frakoble, og bekræft forespørgslen med Ja. Apparatet frakobles.

2. Tryk ikke på nogen tast under frakoblingen!

3. Træk nu i strømforsyningens stik.

2.Vælg det venstre symbol Logout for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.
3. Vælg det højre symbol Genstart for at genstarte. Apparatet foretager en genstart.

Tilkobling af apparatet

- Tilslut strømforsyningen for at starte apparatet.

Statusvisninger

Generelt

Følgende statusvisninger informerer dig om driftstilstanden:

• LED'er på apparatets forside
- Akustiske signaltoner
- Icons (displayelementer) på monitoren

Henvisning

Læs forklaringerne i den separate kvikguide.

DVR LED-statuspanelet

Tilstand	Funktion
Lyser konstant blåt	Systemstatus OK
Fra	Apparatet er frakoblet, eller statusvisningen blev deaktiveret manuelt i menuen.

Visninger på monitoren

• Permanent optagelse: „Blät R“
• Bevægelsesregistreringsoptagelse: „Gult R“

Indstillingsassistent

Indstilling af systemet

Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er netværksvideooptageren indstillet til optagelse og overvågning.

Henvisning

Alle detailindstillinger findes i apparatmenuen, se oversigt.

Når der tændes første gang, vises valget af sprog

Sprog Systemsprog Dansk

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik på √ for at fortsætte. Følgende forespørgsel vises:

Opsætningsassistent ✓ Start opsætningsassistent ved banding? Næste Afslut

- Klik på Naeste for at starte assistenten.

Henvisning

Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og asistenten startes ikke længere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet. Følgende er forindstillet

„1 2 3 4 5“.

Opsætningsassistent Admin Password ***** Nyt admin password * Nyt password Elaeroft Tilbage Næste Afslut

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).
2. Aktivér „afkrydsningsboksen“ foran Nyt admin password for at oprette et nyt kodeord.
3. Indtast det nye kodeord, og bekræft din indtastning i feltet nedenunder.
   4.Klik på Naeste.

Dato / tid

Opsaavningsassistent Tidszone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Dataformat DD-MM-YYYY Date 16.05.2012 Systembidsandring 14:24:11 Tilbage Nastle Afslut

1. Indtast systemtiden bestående af dato og klokkeslæt.
2. Afslut indstillingen med Naeste.

Netværksindstillinger

Opsattningsassistent Modus Net Fault tolerance Vssj NIC bond0 NIC Type 10M/100M/1000M Sell-adaptive Adiver DHCP ✓ iFvrl Adressa 192 168 0 .64 iFvrl Subsatitilde 255 255 .255 0 iFvrl Standard gate Forestruktion DNS.s Alternator DNS-serose Main NIC LAN1 Tilbage Næste Afslut

Henvisning

Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. Aktiver DHCP: Hvis DHCP er indstillet i netværkrouteren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk

2. DHCP ikke aktiveret: Indtast dataene manuelt (IPv4-adresse, IPv4-subnetmaske samt den standardmæssigt indstillede IPv4 gateway = routerens IPv4-adresse). Som option kan du også indtaste DNS-serverens adresse, som du har brug for til at sende e-mails

En typisk adresse kunne se ud på følgende måde:

Ved fjernadgang via internettet skal enheden tildeles en fast netværksadresse.

Forvaltning af harddisk

Opsatningsassistent Nr Hukommelse Status Egenskabet Type Ledig hukomm 1 1,863GB Normal Læse/skrive Lokal 0KB 2 931.51GB Normal Læse/skrive Lokal 0KB 7 2,794GB Normal Læse/skrive Lokal 0KB Init Tilbage Næste Afslut

1. For at indstille en ny harddisk skal du aktivere „checkboxen“ med et venstreklik og derefter klikke på Initialiser.

Advarsel

Alle data, der befinder sig på den, slettes i den forbindelse!

1. Bekræft sikkerhedsforespørgslen med OK. Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.

2. Afslut indstillingen med OK, og klik på Next.

Netværkskameraerne

Opsætningsassistent No. IP Address Amount of... Device M... Protocol Portadm 1 192.168.0.177 1 IPC ABUS 0 2 192.168.0.165 1 IPC ABUS 0 3 192.168.0.96 1 IPC ABUS 0 4 192.168.0.93 1 IPC ABUS 0 5 192.168.0.95 1 IPC ABUS 0 6 192.168.0.108 1 IPC ABUS 0 7 192.168.0.178 1 IPC ABUS 0 8 192.168.0.94 1 IPC ABUS 0 Add Search Tilbage Næste Afslut

1. Klik på Søg for at vise netværkskameraerne i dit netværk.
2. Aktivér de ønskede kameraer for at tilføje netværkskameraer, og klik på Tilføj.
3. Klik på Næste for at fortsætte med indstillingen.

i

Henvisning

Følgende kameraer er fuldstændigt integreret med ABUS-protokollen og kan konfigureres via indstillingsassistent: TVIP11560, TVIP41500, TVIP61500, TVIP61550.

Kameraoptagelse

Opsætningsassistent Kamera IP Camera 1 ✓ Start optag. ● Løbende ● Bevægelsesreg.str Kopier Tilbage OK Aflut

1. Vælg et kamera, som du ønsker at optage med, under „Kamera“.
2. Aktivér checkboxen „Start optagelse“.

3. Vælg optagelsestypen. Du kan vælge mellem „Tidsplan“ og „Bevægelsesregistrering“. For en bevægelsesoptagelse skal den kamerainterne bevægelsesregistrering aktiveres.

4. Tryk på Kopier for at overtage indstillingen for andre kameraer. Vælg dertil kameraerne, der vises i det nye vindue. Aktivér den pågældende checkbox med et museklik.

5. Afslut indstillingen og indstillingsassistenten med OK.

Live-visning

Overblik

Live-visningen starter automatisk, när apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen.

Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet.

• Klik på symbolet for at åbne popup-menuen til multi-visningen.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

På hovedskærmen vises signalerne for de tilsluttede kameraer.

- Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning.

Statussymboler

- Følgende symboler vises afhængigt af apparatets driftsstatus:

Symbol	Betydning
R	Gul: Bevægelsesoptagelse• Optagelse kun ved bevægelsesregistrering
R	Blå: Optagelse• Permanent optagelse

Popup-menu ved musebetjening

i

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Menu Enkeltvisning Multi-visning Forrige visning Næste kamera Start Sekvensvisning Start optag. Add IP Camera Afspilning Visningsmodus

Menu	Åbner hovedmenuen
Enkeltvisning	Full screen for det valgte kamera
Multi-visning	Forskellige kameralayouts
Forrige visning	Visning af det forrige kamera
Næste kamera	Visning af de(t) næste kamera(er)
Start Sekvens-visning	Starter kamerasekvensen
Start optagelse	Starter bevægelsesregistreringen el-ler tidsplanen for hele dagen
Tilføjelse af netværkskamera	Tilføjelse af ekstra netværkskame-raer
Afspilning	Skift til afspilning
Visningsmodus	Indstilling af visningsmodussen for skærmvisningen

i

Henvisning

Start Auto-switch (sekvensvisning):

Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.

Menulinje i kamerabilledet

Klik på et kamerabillede i enkelt- eller multi-visningen.

Der vises en valgmenu:

(1)

2)

(3)

(4)

(5)

(6)

(7)

No	Symbolets betydning
(1)	Område til at bevæge miniaturelisten
(2)	Aktivér/deaktivér manuel optagelse
(3)	∅jeblikkelig afspilning af de sidste 5 minutter
(4)	Aktivering/deaktivering af audiofunktionen
(5)	Digitalt zoom
(6)	Indstillinger for billedvisningen
(7)	Luk valgmenuen

Indstillinger

Henvisning

Live-visningen kan indstilles på følgende måde.

På kartotekskortet General står følgende indstillinger til rådighed:

Video visning	VGA/HDMI,Vælger tilslutningen, hvos indstillingerne ændres
Live-visning-modus	Forskellige kameralayouts1x1, 2x2, 1x5
Varighed	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Aktivering af au-dio	Aktiverer audioudgangen (VGA/BNC) til live-visningen.
Vis statuspanel	Aktivering/deativering af statuspane-let
Vis hændelse	Tildeler monitor til gengivelse af hændelser
Full-screen-overvågning, va-righed	I sekunder, som hændelsen vises på den tildelte monitor.
Post Event Dis-play Time	i sekunder, bestemmer varigheden af pop-up vindue til en begivenhed

Henvisning

VGA monitor tilsluttet:

En tilsluttet VGA monitor vil automatisk blive hovedmonitor der hvor lyd udgangen også er tilknyttet. BNC udgangen Video Spot Out viser kameraer i sekvens og i fuld skærm.

HDMI-monitor ikke tilsluttet:

Hvis HDMI-kablet ikke er tilsluttet til monitoren ved starten, gengives hovedvideosignalet på VGA-tilslutningen Main. Tilslut VGA-kablet, og start optageren igen for at foretage den automatiske registrering.

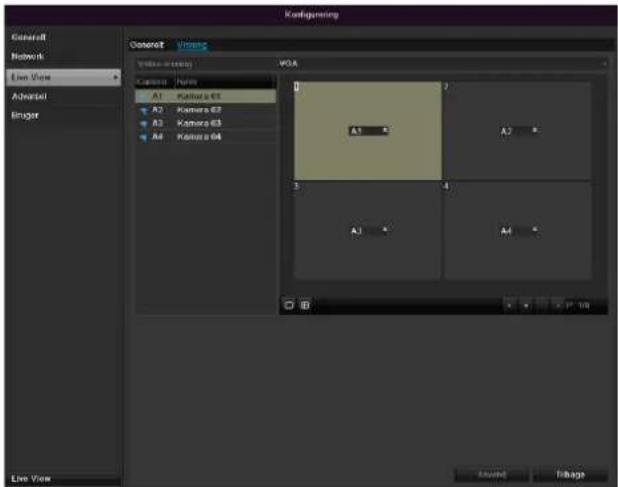

Indstilling af kameraudgangen

Du kan vise maks. 4 kameraer i live-visningen samtidigt.

1.Klik på Set.

Kontagening General Network Live View Advanced Bringer General Video Video-Blending VGA Kamera A1 Kamera B2 Kamera C3 Kamera D4 Kamera E5 Kamera F6 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 End Around Tillage

2.Vælg displaymodusen.

• 1 x 1
• 2 × 2
• 1 × 5

3.Med navigationstasterne tilordner du det ønskede kamerasignal til det pågældende skærmudsnit.

- Indstillingen X betyder, at dette kamera ikke vises.

4.Klik på OK for at overtage indstillingen.

Live-afspilning

Generelt

Afspilningen kan foretages på tre forskellige måder:

• Via hændelsessøgning i hovedmenuen
- Fra live-visningen
• Via logfilen i vedligeholdelsesmenuen

i Henvisning

Knapperne „forrige fil/dag/hændelse“ anvendes forskelligt afhængigt af afspilningsmodussen:

Normal afspilning:

Ved at trykke på knappen springer afspilningen til den forrige/næste dag.

Hændelsessøgning:

Ved at trykke på knappen springer afspilningen til den forrige/næste hændelsesdag.

Dataeksport:

Ved at trykke på knappen springer afspilningen til den forrige/næste fil.

i Henvisning

Det er muligt at afspille op til 4 kamerakanaler samtidig.

Afspilningsskærmen

No	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen
4	Kontrolfelt med tidsakse (se til højre)

Styring via kontrolfelt

Kontrolfeltet (4) anvendes til at styre den løbende afspilning. Symbolerne har følgende betydning:

13-03-2014 19:47:13 -- 22-04-2014 07:43:25 (1)

No	Symbolets betydning
1	Tidsakse:Klik med musen i tidsaksen for at fortsætte afspilningen et andet stedKlik på „skyderen“, og træk den til det ønskedetidspunkt for at starte afspilningen fra dette tid-spunkt
2	Aktivér/deaktivér audio
3	Start/stop eksport af video-clip. Når afspilningenforlades, vises clippet i eksportdialogen.
4	Tilføjmarkering (se afspilningstype „Markering“)
5	Tilføj brugerdefineret marking (se afspilnings-type „Markering“)

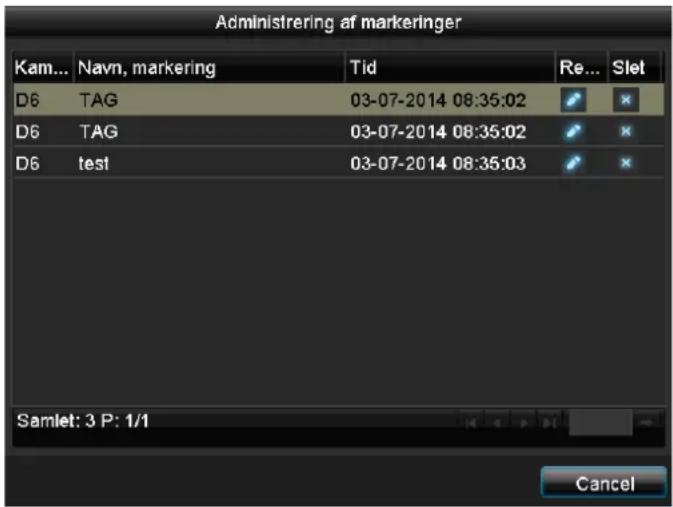

6	Administrér markering
7	Digitalt zoom
8	Smart-søgning:Ved at oprette et søgevindue vises bevægelses-data fra optagelserne i det valgte visuelle områdei tidspanelet.Vigtigt:Smart-søgningen er kun mulig ved afspilning af etenkelt kamera.
9	Afspilning baglæns
10	Afspilning stop
11	Afspilning start/pause
12	Springer 30 sekunder tilbage
13	Springer 30 sekunder frem
14	Langsom frem (16x → 1x)
15	Hurtigt frem (1x → 16x)
16	Forrige dag
17	Næste dag
18	Reducér udsnit af tidspanel
19	Forøg udsnit af tidspanel

Klik på „Administrer markeringer“ (6):

Administrering af markeringer Kam... Navn, marking Tid Re... Slet D6 TAG 03-07-2014 08:35:02 D6 TAG 03-07-2014 08:35:02 D6 test 03-07-2014 08:35:03 Samlet: 3 P: 1/1 Cancel

- Klik på redigeringssymbolet for at ændre beskrivelsen af din markering. Klik på slettesymbolet for at fjerne.

Valg afspilningstype

Ved at vælge afspilningstypen (5) kan der vises og filtreres forskellige type optagelser og hændelser i afspilningsvisningen.

Type	Beskrivelse
Varighed	Afspilning af optagede videodata.
Hændelse	Søgning og afspilning af videodata, som blev optaget ved hjælp af bevægelsesgen-kendelse eller alarmindgang.
Markering	Søgning og afspilning af videodata, som blev forsynet med en markering.
Ekstern fil	Søgning og afspilning af videodata, som blev fundet på et tilsluttet eksternt data-medium (USB).

Apparatmenu

Menuoversigt

Efterfølgende menuoversigt viser dig alle menuer, som apparatet skal indstilles og styres med. Derudover kan du på den højre side se vigtige informationer om dit apparat.

• Klik på den ønskede menu for at åbne den.
• Klik på Exit for at lukke menuoversigten.

Menu ABUS Generelt Kameras HDD Indstilling DVR Model TVVR36000 Firmware-version V2.3.6, A Build 140618 Netværk In/Out 27Mbps / 30Mbps Afspilning IP Adresse LAN #1 MAC Adresse 192.168.0.183 DHCP Yes Video Export Vedligeholdelse Port HTTP 80 DVR 8000 RTSP 554 Nedlukning Afslut

Menubeskrivelse

Menu	Beskrivelse	se s.
Indstilling	Leder videre til menuerne Konfiguration, Kamera, Optagelse, HDD, Afspilning.	252
Afspilning	Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. bevægelsesregistrering samt markeringer, der er placeret i afspilningen.	271
Videoeksport	Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. alarmer eller bevægelsesregistrering, samt alarmhændelser og markeringer, der er placeret i afspilningen.	272
Vedligeholdelse	Systeminformationer, gennemsøgning af protokol, import/eksport af konfiguration, vedligeholdelse af apparat som f.eks. update til ny firmware, indlæsning af fabriksindstillinger, visning af netværksbelastning.	274

Indstillinger

Indstilling

Konfigurering

Kamera

Optagelse

HDD

Panik Optagelse

Tilbage

Menu	Beskrivelse	se s.
Konfigurering	Administration af alle apparatindstillinger (generelt, netværk, live-visning, adversel, bruger).	253
Kamera	Menu til indstilling af kameraparametre (OSD-konfiguration, billedmodus, , bevægelsesregistrering, privatzone, sabotageovervågning, videoafbrydelse).	261
Optagelse	Menu til indstilling af optagelsesparametre (tidsplan, kameropløsning, ferie etc.).	265
HDD	Initialisering og forvaltning af indbygget harddisk (tildeling af læse-/skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).	268

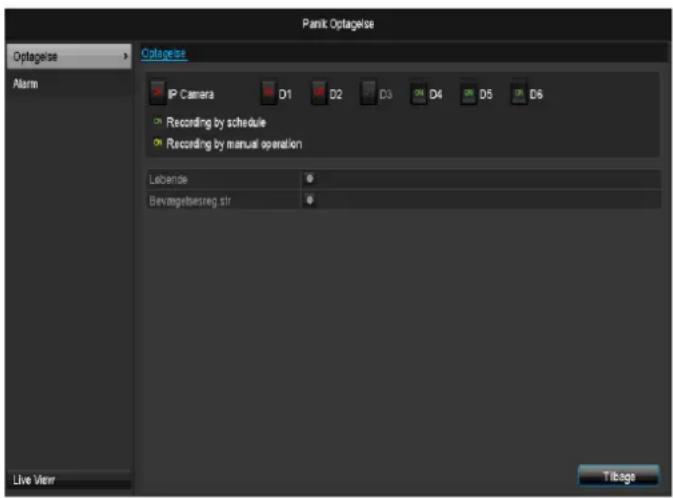

Panikoptagelse	Menu til indstilling af manuelle optagelser.	270

Konfigurering

Konfiguring General DST-instillinger Yrdelgers instillinger Spring Denix Ratoulsen 1280°720/60HZ Tidoczone (GMT+61:00) Amsterdam, Berlin, Rome, Paris Deteroformal DD-MM-YYYY Date 23-06-2014 SystemIsströmung 10:45:30 Mensiums histaniged Active assistant Active angangskode Enable Light Live View Avand Tbage

Henvisning

Menuen Settings forvalter alle apparatindstillinger.

Advarsel

Kontrollér, at dato og klokkeslæt blev indstillet korrekt.

BEMÆRK:

Efterfølgende ændring kan medføre tab af data!

Sørg rettidigt for en datasikring.

Overblik

Menü	Indstilling	Side
Generelt	Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, y-derligere indstillinger	254
Netværk	Nødvendige netværksindstillinger (manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus	255
Alarm	Indstillinger for netværkskameraernes alarm-l/IO'er	256
Live View	Displayindstillinger, tilordning af hændelsesudgangen	253
Advarsel	Apparatets reaktion i nød-stilfælde (harddisk fuld, netværk afbrudt etc.)	260

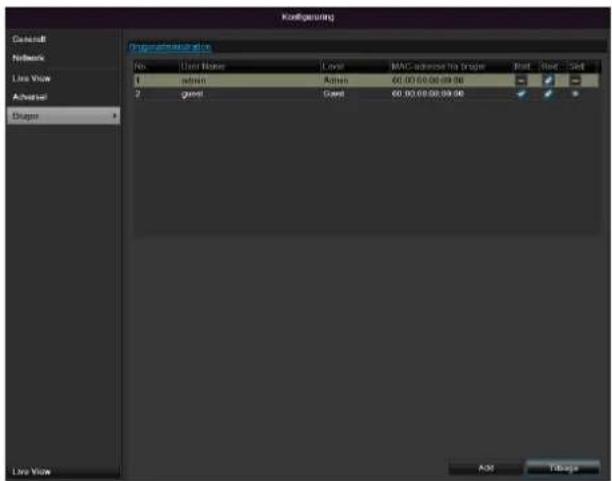

Bruger	Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder	260

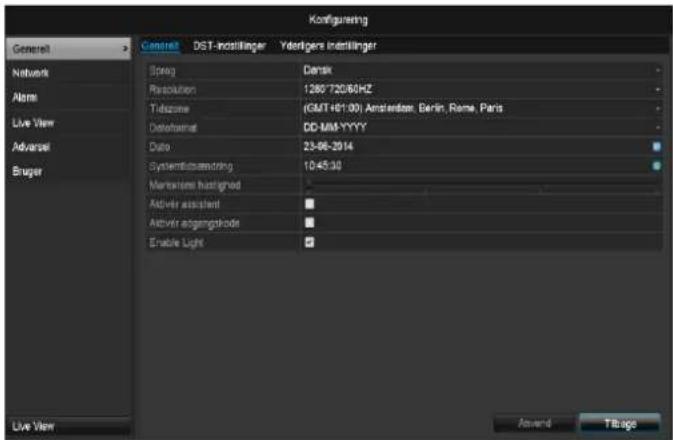

Generelt

Konfiguring General DST-institving Yerstige institving Spring Dansk Resolution 1280°720/6GHz Telezene (GMT 401:00) Amsterdam, Berlin, Rome, Paris Defektivat DD-MM-YYYY Date 23-06-2014 Systematicanering 10:45:30 Manzanins histranged Active assistant Active angangskode Enable Light Live View Anvend Tillage

Kartotekskort General	Indstilling
Sprog	OSD-sprog
Opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Time)
Datoformat	MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, ÅÅÅÅ-MM-DD
Systemtidsændring/Dato	Dato, klokkeslæt
Markørens hastighed	Rullepaneler, til venstre lav, til højre høj hastighed
Aktivér assistent	Afkrydsningsboks aktiveret: Assistenten vises ved systemstart.
Aktivér ID-autentificering	Afkrydsningsboks deaktive-ret: Intet kodeordAfkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
Aktivering af LED-statuspanel	Afkrydsningsboks deaktive-ret: LED-statusvisningen er deaktiveret.Afkrydsningsboks aktiveret: LED-statsuvisningen lyser blåt, når optageren tilkoblet.
Aktivering af remote-adgang	Afkrydsningsboks aktiveret: Den tekniske supports ad-gang til remotekonfigurationen er aktiveret.
Kartotekskortet DST-indstillinger	Indstilling
Automatistik DST-tilpasning	Med aktiveret checkbox skifter ap-paratet automatisk til sommertid.
Aktivér DST	Med aktiveret checkbox kan der vælges en præcis start-/slutdato.
fra / til	Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias: Ændring af sommertiden til refer-encetid
Yderligere indstil-linger	Indstilling
Navn	Entydig specifikation af apparatet
Nr	Til entydig identificering ved an-vendelse med en fjernbetjening
Auto. aflogning	Aldrig / 1 ... 30 minutter – styrer, hvor længe menuen vises, indtil menuen skjules igen
Hændelse, hen-visning	Afkrydsningsboks aktiveret: Akustisk alarmering ved henvisninger som f.eks. bevægelsesregistrering, HDD fuld, etc.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Netværkskonfiguration

Generelt

De korrekte netværksindstillinger er uomgængelige, hvis du vil

Læs efterfølgende generelle henvisninger, før apparatet indstilles.

Et netværk er en sammenslutning af mindst 2 netværk-segnede apparater.

Overførselstyper:

• Kabelforbundne netværker (f.eks. CAT5-kabel)
• Trådløse netværker (WLAN)
• Andre overførselsmuligheder (Powerline)

Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde.

Begreber

Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker.

Parameter	Indstilling
IP address	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP-adresseområder, der er reserveret til offentlige netværker som f.eks. internet-tet.
Private address range	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnet mask	Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter	Indstilling
Name server	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de).Når man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den.Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver.DHCP'er står til rådighed i aktuelle route-re. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog.Henvisning:Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du være opmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføre proble-mer.
Port	En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC address	MAC-adressen (Media-Access-Control-adresse, også ethernet-ID) er netværka-dapterens specifikke hardware-adresse. Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 231.

Henvisning

Læs vejledningerne og henvisningerne vedrørende netværksapparaterne.

Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt.

Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra!

Netværkskonfiguration

Konfiguring General PPPOE DDNS NTP Email UPnP Yderligere indstillinger Network Alarm Live View Adversel Bruger NIC Type 10M/100W/100M Self-adaptive Addiver DHCP IPv4 Adresse 182.168.0.183 IPv4 Subnetbillede 255.255.255.0 IPv4 Standard-gateway 132.168.0.1 IPv6 adresse 1 fe100:8ee7:48ff fe5c:75bc/64 IPv6 adresse 2 2002 c3f3:3fee-10 Bee7:48ff fe5c:75bc/64 IPv6 Standard-gateway fe100:2665:11ff fe5c:73 MAC Address 8ce7:49.5c:75 bc MTU(Bytes) 1500 Foretrukken DNS-server 192.168.0.1 Alternative DNS-server Internal NIC IPv4 Address 192.168.254.1 Live View Anvend Tilbage

TAB	Indstilling
General	Indstillinger for det lokale netværk samt valg af netværks-mode.
PPPOE	PPPOE anvendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangs-dataene (identifikation, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualise-re hostnavne eller DNS-poster
NTP	Network Time ProtocolServer til synkronisering af klokkeslæt
Email	Her specificerer du mail-indstillingerne,hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm.
UPnP	Universal Plug and PlayIndstillinger til den komfortable aktivering af netværksapparater i et IP-netværk.
Yderligere indstillinger	Her konfigurerer du IP-adressen på pc'en, som der skal sendes en medde-lelse til ved en alarm.

Kartotekskortet Generelt

Parameter	Indstilling
NIC Type	Her indstiller du overførselshastigheden for det indbyggede netværkskort. Tip: 10M/100/1000M Self-adaptive
Aktiver DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket.DHCP aktiv: Efterfølgende indtastningsfelter er deaktiverede, da parametrene modtages fra DHCP.Henvisning:Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „af-krydsningsboksen“).
IPv4 Adresse	Netværksapparatet adresse i netværket ved manuel tildeling
IPv4 Subnetbillede	Normalt 255.255.255.0
IPv4 Standard-gateway	Gatewayens adresse til internetadgangen
IPv6 adresse 1	Lokal (Link local) IPv6-adresse
IPv6 adresse 2	Global (Global unicatst) IPv6-adresse
IPv6-standard-gateway	Gatewayens IPv6-adresse til inter-netadgangen
MAC Adress	Det indbyggede netværkskorts hardware-adresse
MTU (Bytes)	Beskriver de største protokoldatas maks. størrelse.
Foretrukken DNS-server	Adresse på Domain Name Server som regel gatewayens IP-adresse
Alternativ DNS-server	IP-adresse på den alternative DNS

Henvisning

Nogle af disse indstillinger kan ikke vælges for visse modes.

PPPOE

Kaufenging General Network Live View Adversal Binger General DONS NTP Email LPSF Yertgere aktifinger Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View Live View

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangsidentifikationen) og kodeordet, og bekræft kodeordet.
   2.Overtag dine data med Anvend.

Advarsel

Brug så vidt muligt kun PPPOE, hvis der ikke er nogen router til rådighed!

DDNS

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abus-server.com. Læs hertil FAQs på websiden.
2. Aktivér afkrydsningsfeltet „Aktivér DDNS“, vælg derefter DDNS-type „DynDNS“, og indtast IP-adressen www.abus-server.com i feltet „Server-adresse“.
3. Overtag dine data med Anvend. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

NTP

Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter hvilket tidsrum synkroniseringen skal foretages igen. Indtast NTP-serverens IP-adresse og NTP-porten.

2. Overtag dine data med Anvend.

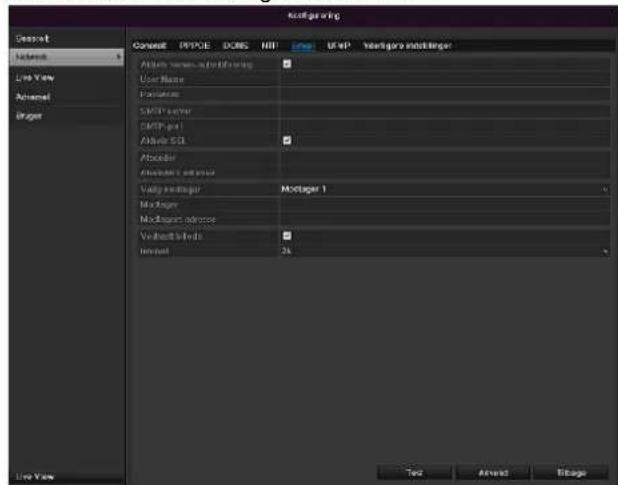

E-mail

Ved en alarm kan apparatet sende en meddelelse via e-mail. Indtast e-mail-konfigurationen her:

Parameter	Indstilling
Aktivér server-authentificering	Aktivér „afkrydsningsboksen“, når en tilmelding foretages på internet-udbyderens server
Brugernavn	Mail-konto hos udbyderen
Password	Kodeord, som e-mail-kontoen er beskyttet med
SMTP-server	Udbyderens SMTP-serveradresse
SMTP-port	Angiv SMTP-porten(standardmæssigt: 25)

Aktivér SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen
Afsender	Afsendernavn
Afsenders adresse	E-mail-adressen, der hører til e-mail-kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager	Indtast modtagerens navn her
Modtagers adresse	Indtast modtagerens e-mail-adresse
Vedhæft billede	Aktivér ,afkrydsningsboksen', när kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg en udløsningstid mellem 2 og 5 sekunder. Billederne sendes først, när der blev detekteret bevægelse i det definerede tidsrum.

1. Indtast parametrene for e-mail-meddelelsen.

2.Klik derefter på Test for at sende en e-mail som test.

1. Når dine indtastninger er korrekte, og du har modtaget en bekræftelses-mail, skal du trykke på Anvend.

i

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontrollér evt. junk-mail-indstillingerne for din mail-client.

i

Henvisning

Adgangsdataene og indstillingerne for SMTP-forsendelsen får du fra din e-mail-provider. E-mail-providere tilbyder til dels kun SSL-kryptering til e-mail-forsendelsen. Denne optagers SSL-kompatibilitet blev testet med følgende providere: GMX, Web.de, GMail.

UPnP

Korligering General Network Live View Advanced Banner General PPQCE DONG NTP Email UHP Envirote Indicllager Enerase Unit Message Type Auto Port Type Web Fdder Port Mapping IP Address Pin Status Server Port 11601 0.0.0 11601 Inactive HTTP/Port 80 0.0.0 80 Inactive RCSF Service Port 11502 0.0.0 11502 Inactive Adjustancing Live View Amount Titrags

Parameter	Indstilling
Aktivér UPnP	Aktivér afkrydsningsfeltet for at akti-vere synligheden i et IP-netværk. Når funktionen er aktiveret, indføjes der automatisk en portvideresendelse for alle netværksporte i routeren (såfremt UPnP i routeren er aktiv).Når UPnP er aktiveret, overføres netværksportene, der er konfigureret med UPnP (såfremt ABUS DDNS er aktiv), til ABUS-serveren.
Mapping-type	Ved indstillingen „manuel“ kan netværksportene fastlægges manuelt med knappen „Redigér“.Ved indstillingen „auto“ kontrollerer optageren for fri netværksporte på routeren og fastlægger portnumrene efter et tilfældigt mønster.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

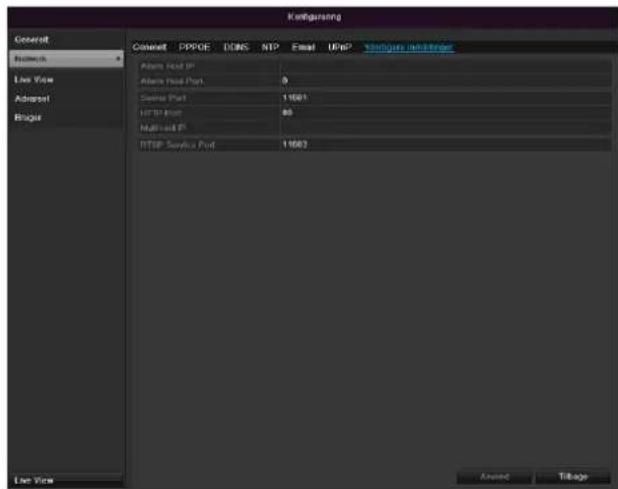

Yderligere indstillinger

Kündigungs General Network Live View Address Address Internet Connect PP/CE EONS NTP Email UFP Volumen und Internet Alores Head IP Alores Head Port 0 Sierra Port 11601 MTSP Port 80 Multi-Head F DTSP Server Port 11603 Live View Around Tillage

Parameter	Indstilling
Alarm Host IP	CMS-stationens netværksadresse
Alarm Host Port	CMS-stationens port
Server Port	Port til datakommunikation
HTTP Port	Port til webserver
Multicast IP	For at minimere trafik kan du indtaste en multicast-IP.
RTSP Service Port	Angiv RTSP-porten(standard: 554)

i

Henvisning

Server Port 8000 samt HTTP Port 80 er standard-ports for Remote Clients og Remote Internet-browser-adgang.

Alarm

Henvisning

Dette menupunkt står kun til rådighed, hvis der er tilsluttet et kompatibelt kamera med alarmind- og - udgang, f.eks. TVIP11560.

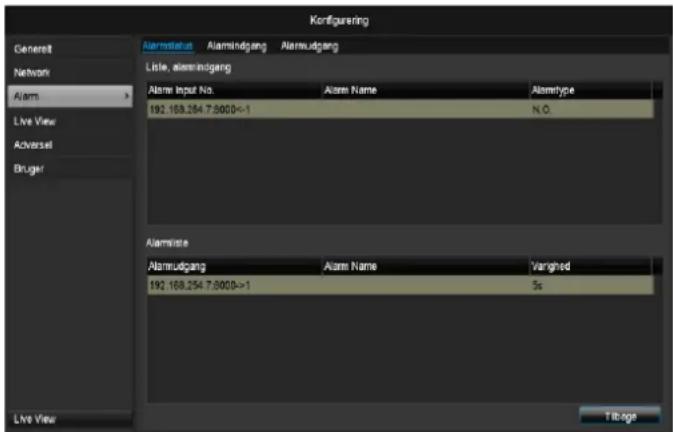

Alarmstatus

KoRfiguring General Network Alarm Live View Adversel Bruger AlarmStatus Alarmindgang Alarmudgang Liste, alarmindgang Alarm Input No. Alarm Name Alarmtype 192.168.254.7.8000->1 N.O. Alarmrate Alarmudgang Alarm Name Varghed 192.168.254.7.8000->1 5s Live View TBpage

Her ser du en liste med alle netværkskameraernes alarmind- og alarmudgange og deres aktuelle status.

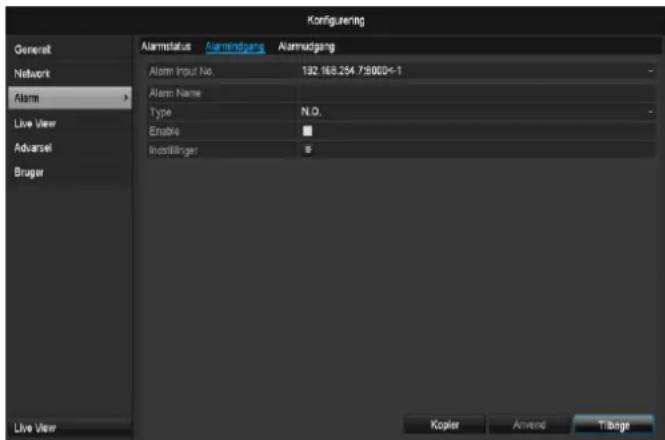

Alarmindgang

Korfiguring General Network Alarm Live View Advansel Bruger Alarmstatus Alarmindgang Alarmudgang Alarm Input No. 192 168.254.7:8000<-1 Alarm Name Type N.D. Enable ■ Indstlinger s Live View Kopier Amend Tisbage

- Vælg en reaktion i tilfælde af alarm ved at klikke på symbolet 'Indstilling' under "Reaktion".

Parameter	Indstilling
Alarm ind-gang	Vælg alarmindgangen for at foretage ind-stillingerne. Du kan vælge alarmindgan-gen ved hjælp af netværksadressedata.
Alarmnavn	Indtast en entydig beskrivelse, f.eks. dør-kontakt lagerhal
Type	N.O.: Koblingskreds normalt åbnet.N.C.: Koblingskreds normalt lukket

• Aktivér alarmindgangen ved at markere afkrydsningsfeltet ved "Indstillinger".
• Fastlæg optagerens reaktion i tilfælde af alarm under „Indstillinger“.
• Klik på Kopiér for at overtage disse indstillinger for andre kameraer.

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

Indstillinger

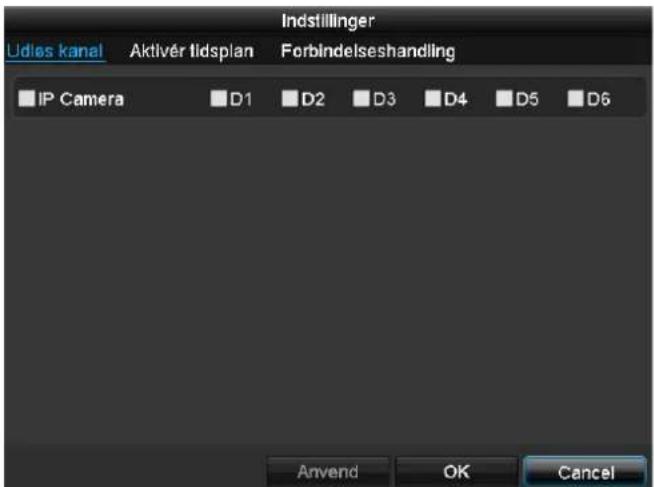

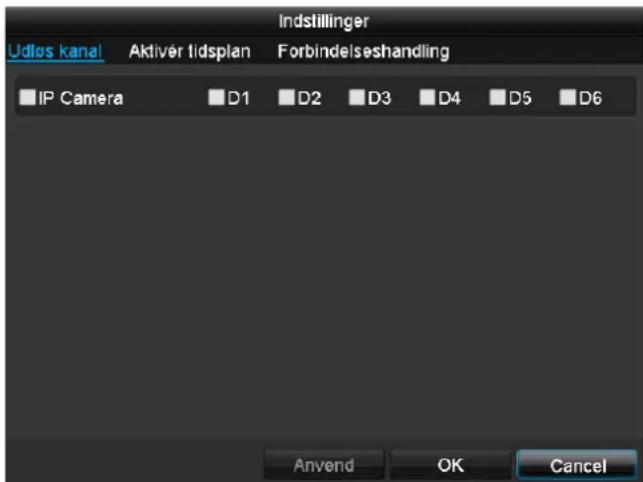

Kartotekskortet Udløs kanal

Indstillinger Udløs kanal Aktiver tidsplan Forbindelseshandling IP Camera D1 D2 D3 D4 D5 D6 Anvend OK Cancel

Vælg den kamerakanal, som skal udløses i tilfælde af alarm, ved at markere det passende afkrydsningsfelt.

Kartotekskortet Aktivér tidsplan

Indstillinger Udles kanal Aktiver tidsplan Forbindelseshandling Uge Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopier Anvend OK Cancel

• Fastlæg, på hvilket tidspunkt de reaktioner, som skal vælges på kartotekskortet "Reaktion", skal aktiveres i tilfælde af alarm.
• Klik på "Kopiér" for at overtage disse indstillinger for andre ugedage eller for hele ugen.

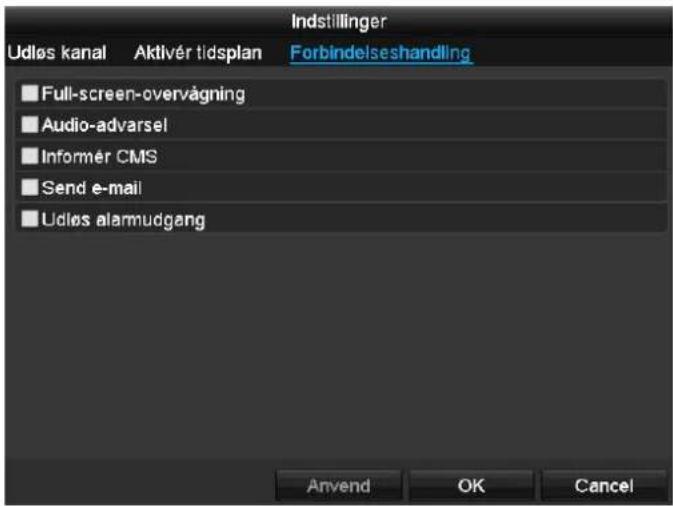

Forbindelseshandling

Vælg kartotekskortet Forbindelseshandling.

Her kan du konfigurere optagerens reaktion ved en alarm ved at klikke på den pågældende checkbox

Indstillinger Udløs kanal Aktivér tidsplan Forbindelseshandling Full-screen-overvågning Audio-advarsel Informer CMS Send e-mail Udløs alarmudgang Anvend OK Cancel

Parameter	Meddelelser
Full screen-popup	Kameraet vises i livevisningen som full screen
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Der lyder en akustisk advar-selstone fra CMS.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 29
Udløs alarmudgang	Alarmudgangen udløses i tilfælde af alarm.

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

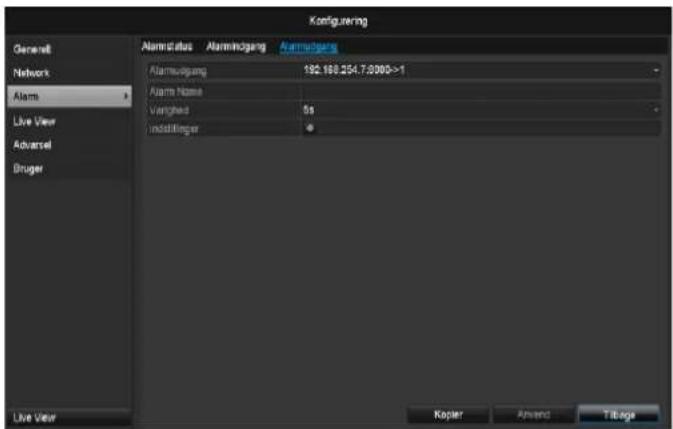

Alarmudgang

Henvisning

Dette menupunkt står kun til rådighed, hvis der er tilsluttet et kompatibelt kamera med alarmudgang, f.eks. TVIP11560.

Kofig.nering General Network Alarm Live View Abversel Bruger Alarmstatus Alarmnegang Alarmnegang Alarmnegang 192.168.254.7.3000->1 Alarm Name Varigred 5s Indistrieger Live View Koper Admend T/Barge

- Vælg en reaktion i tilfælde af alarm ved at klikke på symbolet 'Indstilling' under "Reaktion".

Parameter	Indstilling
Alarm ud-gang	Vælg alarmudgangen for at foretage indstillingerne. Du kan vælge alarmudgangen ved hjælp af netværksadressedata.
Alarmnavn	Indtast en entydig beskrivelse, f.eks. dør-kontakt lagerhal
Varighed	Vælg her varigheden af alarmudgangens aktivering.

• Aktivér alarmudgangen ved at markere afkrydsningsfeltet ved "Indstillinger".
• Fastlæg optagerens reaktion i tilfælde af alarm under „Indstillinger“.
• Klik på Kopiér for at overtage disse indstillinger for andre kameraer.
• Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

Indstillinger

Aktivér tidsplan

Indstillinger Udlos kanal Aktiver Tidsplan Forbindelseshandling Uge Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopier Anvend OK Cancel

- Fastlæg, på hvilket tidspunkt alarmudgangen skal være aktiveret.

Advarsel

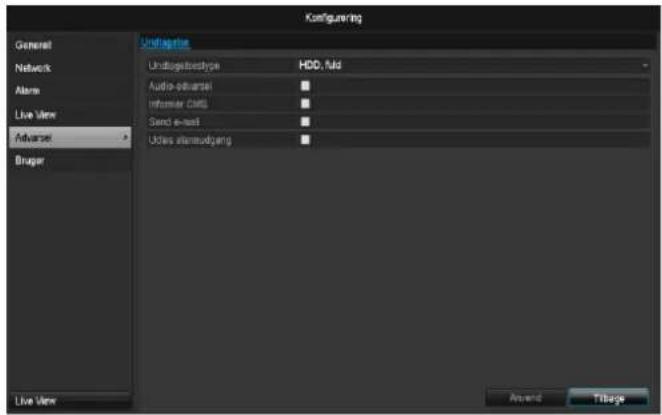

Kofiguring General Network Alarm Live View Advanced Bruger Unifugitive UnifugitiveType HDD, fold Audio-squartel Informer CMG Send e-mail Udtes alternudizing Live View Around Tigrage

Du kan udløse en alarm for følgende fejltyper:

• HDD, fuld
• HDD, fejl
• Netværk afbrudt
• IP-konflikt
  • Ugyldig registrering
• Optagelse fejl

Parameter	Meddelelser
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Der sendes en meddelelse til CMS-softwarens hændel-seslog.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.
Udløs alarmudgang	Den valgte alarmudgang aktiveres i tilfælde af fejl.

Bruger

Følgende er forindstillet

„1 2 3 4 5“.

I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Tilføy for at tilføje en ny bruger.

Redigening af bruger Brugemavn guest Password ***** Bekraft ***** Niveau Gaest MAC-adresse fra br.... 00 :00 :00 :00 :00 :00 Anvond OK Aislut

Parameter	Indstilling
User Name	Entydig identifikation
Password	Adgangskode til apparatet og til appa-ratforvaltningenHenvisning: Skift kodeord re-gelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Bekræft	Indtast af sikkerhedsmæssige årsager adgangskoden igen
Niveau	VIGTIGT:På niveauet Manager kan der indstil-les flere rettigheder end på niveauet User.
User's MAC Address	MAC-adresse på netværkadapteren for pc'en, som den pågældende bruger anvenderHenvisning:Det begrænser adgangen til pc'en,hvis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekræft indtastningen af kodeordet i feltet nedenunder.
   3.Vælg niveauet, og angiv MAC-adressen.
2. Bekræft indstillingerne med et klik på OK.

Advarsel

Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.

Indstilling af rettigheder

Styr brugerens adgangsrettigheder ved at klikke på symbolet „Rettighed“. Kun adgangsdata for manuelt tilføjede brugere kan ændres:

Konefiguring General Network Alarm Live View Advarsel Bruger No. 1 2 Rølighed Local konfiguration Remote konfiguration Kamera Konfiguring Lokai protein/segmenting Lokai parameter/indollling Lokai kameraadministration Lukråde indstillinger Lokai nedukring / genstar1 Add OK Cancel Add Tilbage

i

Henvisning

Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet.

Brugeren kan/må have adgang til apparatet via netværksforbindelsen.

På kartotekskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværk eller lokalt).

Parameter	Indstilling
Lokal konfiguration	Lokal protokolsøgningLokal parameterindstillingLokal kameraadministrationUdvidede indstillingerLokal nedlukning/genstart
Remote konfiguration	Kamerarettigheder:Remote protokolsøgningRemote parameterindstillingRemote kameraadministrationRemote styring af video-visningTo-vejs audioRemote styring af alarmUdvidede indstillingerRemote genstart
Kamera konfiguration	Kamerarettigheder:Remote live-visningLokal manuel styringRemote manuel styringLokal afspilningRemote afspilningLokal videoeksport

Advarsel

Rediger de generelle indstillinger for brugeren (navn, kodeord, niveau, MAC-adresse) ved at klikke på symbolet „Rediger“ eller på kartotekskortet „Rediger kodeord“.

Kamera

Kamera

Kamera OSD Billets PTZ Motion Privatzone Video Tampering Videobrydote Live View IP Camera Kamer... Add/Delete Status IP Camera Add... Red... Navn Protocol Device Model D1 192.168.0.3 IPCamera 01 ABUS TVIP61500 D2 192.168.0.26 IPCamera 02 ABUS TVIP41500 D3 192.168.254.6 IPCamera 03 ABUS D4 192.168.254.7 IPCamera 04 ABUS TVIP11560 D5 192.168.0.81 IPCamera 05 ABUS TVIP21562 D6 192.168.0.130 IPCamera 06 ABUS TVIP22500 - 192.168.0.3 - ABUS PC - 192.168.0.4 - ABUS PC - 192.168.0.7 - ABUS PC - 192.168.0.9 - ABUS PC - 192.168.0.7 - ABUS PC - 192.168.0.7 - ABUS PC - 192.168.0.4 - ABUS PC - 192.168.0.4 - ABUS PC - 192.168.0.4 - ABUS PC - 192.168.0.7 - ABUS PC Actualising Set all Add All Brugendefinert... Net Receive Idle Bandwidth: 27Mbps Tologic

Vælg den ønskede kamerakanal under Kamera. Klik på Opdatér for at vise netværkskameraerne i dit netværk.

Klik Slet alle for slette kameraerne, der allerede er tilføjet.

Klik Tilføj alle for at tilføje alle viste kameraer. Vær opmærksom på, at der maks. kan tilføjes 6 kameraer.

Vælg Brugerdefineret for at tilføje et kamera manuelt.

OSD

Camera CSD-Konfigering Camera IP Camera 1 Name IPCamera 01 Vi nam Vi dolo Vioge Dataframe DD-MM-YYYY Telatoren 24-timers ur Vermengenostus like-transparent & ikke-blinkende Live View Reward Tillage

Kamera	Kamera, der skal indstilles
Navn	Bekræft dine indstillinger med An-vend og OK.
Vis navn	Tildeling af kameranavnet
Vis dato	Aktivering/deaktivering af visning af kameranavnet i live-visningen
Vis uge	Visning af ugevisningen i live-visningen
Datoformat	Aktivering/deaktivering af visning af ugen i live-visningen
Tidsformat	Valg af visningsformatet for datoen
OSD-font	Indstillinger vedrørende visningen af kameranavnet og datoen

Billede

Camera OSD Blade PT2 Motion Privatzone Video Tampering Vidnaethydrase Live View Shelzindlinger Camera IP Camera 1 Model Custom Lystyle 120 Kontext 128 Melting 128 Farve 128 Amend Tbage

Tilpas ved hjælp af indstillede indstillinger eller ved hjælp af brugerdefinerede indstillinger kamerabilledet til lysforholdene under „Modus“.

Bevægelse

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Kamera GSD Bilde PTI Melnier Privatzone Video Tampering Videoafrydeise Live View On magelastreg. str Kamera P Camera 1 Aktiver Devaugelastregladreinerer Instituierer Faissonhed Erkaftvanning Set Arrow Tilbage

Sæt fluebenet ved bevægelsesgenkendelse.

Derudover skal bevægelsesgenkendelsen aktiveres i

Henvisning

For at optage ved hjælp af bevægelsesgenkendelse skal du indstille tidsplanen under Optagelse.

netværkskameraerne, yderligere oplysninger herom findes i håndbogen til dit netværkskamera.

Reaktion

Udløs kanal

Ved at klikke på „Reaktion“ vises kartotekskortet Udløs kanal (kun ved bevægelsesregistrering):

Indstillinger Udløs kanal Aktivér Iidsplan Forbindelseshandling IP Camera D1 D2 D3 D4 D5 D6 Anvend OK Cancel

Vælg en eller flere kamerakanaler, der skal udføre en reaktion i tilfælde af alarm.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Indstillinger Udlos kanal Aktivér Idsplan Forbindelseshandling Uge Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopier Anvend OK Cancel

1. Vælg dagen, og indtast tidsplanen.

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du konfigurere optagerens reaktion ved en alarm ved at klikke på den pågældende checkbox

Reaktion Udles kanal Aktiver tidsplan Reaktion Full-screen-overvågning Audio-advarsel Send e-mail Anvend OK Cancel

Parameter	Meddelelser
Full screen-overvågning	Kameraet vises i livevisningen som full screen
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Der lyder en akustisk advar-selstone fra CMS.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 29
Udløs alarmudgang	Alarmudgangen udløses i tilfælde af alarm.

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Privatzone

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Aktivér fluebenet ved privatzone.

Kamera Private zone, addlinger Camera IP Camera 1 Addriver privazione Privatzone Video Tampering Videoatbrydoline Live View Swt all Clear Zone 1 Clear Zone 2 Clear Zone 3 Clear Zone 4 Arrow Tibage

1. Markér op til fire privatzoneområder med musen.

2. Vælg under Kopiér, om indstillingen skal overtages for alle kameraer.

3. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Sabotageovervågning

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Aktivér fluebenet ved sabotageovervågning.

Kamera Video Tampering Detection Settings Kamera IP Camera 1 Enable Video Tampering Detection... Installinger Farsenberg Slot Video Tampering Video/Brybide Live View Anvend Tibuge

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Indstillinger Udlos kanal Aktivér lidsplan Forbindelseshandling Uge Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopier Anvend OK Cancel

1. Vælg dagen, og indtast tidsplanen.

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox.

Reaction Udlles kanal Aktivör lidsplan Reaktion Full-screen-overvägning Audio-adversel Send e-mail Anvend OK Cancel

Parameter	Meddelelser
Full screen-popup	Kameraet vises i livevisning- en som full screen
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Der lyder en akustisk advar- selstone fra CMS.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 29
Udløs alarmudgang	Alarmudgangen udløses i tilfælde af alarm.

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Videoafbrydelse

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Sæt fluebenet under alarm for „Video Loss“.

Camera Video retrud Camera IP Camera 1 Video retrud, other alarm Instillinger Live View ANSO Storage

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Reaktion Udles kanal Aktivér lidsplan Reaktion Uge Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopier Anvend OK Cancel

1. Vælg dagen, og indtast tidsplanen.

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.

2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox.

Reaction Udles kanal Aktöver trdsplan Reaktion Full-screen-overvågning Audio-advarsel Send e-mail Anvend OK Cancel

Parameter	Meddelelser
Full screen-overvågning	Kameraet vises i livevisning-en som full screen
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Der lyder en akustisk advar-selstone fra CMS.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 29

Udløs alarmudgang

Alarmudgangen udløses i tilfælde af alarm.

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Optagelse

Definition

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kar-totekskortet Schedule:

i

Henvisning

Da indstillingerne for kartotekskortene Optagelse og ∅jeblikkeligt billede er forskellige, beskrives de kun en gang

Optagise Tideplan Parametre Udividede indstillinger Fene Objective Camera IP Camera 1 Active tidespan 0 2 4 6 8 10 12 14 16 18 20 22 24 Ma Ti On To Fr Le Se Rediger Kontmuering Event Motion Alarms B I A B & A None Live View Kopier Reverse Tilago

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper.

Farvesymbol	Forklaring
Blå	Varighed: Tidsrum i timer
Gul	Bevægelsesgenkendelse
Rød	Alarm
Orange	Bevægelse eller alarm
Lyseblå	Bewegung und Alarm
Grå	Intet valg

• Vælg kameraet, og klik på checkboxen Aktivér tidsplan.
• Klik på Rediger for at bestemme tidsplanens type og varighed.

Rodiger Tidsplan Ma Hole dagon ✓ Type Normal Start-Isalutidspunkt 00:00-00:00 Type Normal Start-Isalutidspunkt 00:00-00:00 Type Normal Start-Isalutidspunkt 00:00-00:00 Type Normal Start-Isalutidspunkt 00:00-00:00 Type Normal Start-Isalutidspunkt 00:00-00:00 Type Normal Start-Isalutiispunkt 00:00-00:00 Type Normal Start-Isalutiispunkt 00:00-00:00 Type Normal Kopier Anvend OK Afslut

1. Definér dagen, der skal indstilles, i pulldown-menu under 'Tidsplan'.
2. Aktivér/deaktivér 'Hele dagen'. Hvis Hele dagen er aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.
3. Deaktivér All Day, hvis du vil indstille tidsafhængige indstillinger.

i

Der skal optages fra kl. 11:00 – 07:00. For at gøre dette skal der oprettes 2 tidszoner:

1. 11:00 - 24:00
   2.00:00-07:00

2. Angiv optagelsestype i pulldown-menuen:

3. Varighed

4. Bevægelse
5. Alarm
6. Bevægelse eller alarm

7. Bevægelse og alarm

8. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 – til 24:00; tidsrummene for de enkelte raster må ikke overlappe.

i

Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre „udløsere“ som bevægelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

- På Kopiér kan du overtage denne indstilling for andre dage eller hele ugen

Afslut dine indstillinger på optagelsesskæmbilledet med Anvend og derefter OK.

Kodning

Kartotekskortet Optagelse

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne.

Optogen Options Substream Camera IP Camera 1 Encoding-parameter Hoved-streaming (Isbende) Main Stream Event Stream Type Video 70bps Resolution 1289/720(HD720P) 1289/720(HD720P) Bitrate Type Konstant Konstant Video Quality ++++ ++++ Frame Rate Full Frame Full Frame Max. Bitrate Mode General General Max. Bitrate(Kbps) 40Hz 40Hz Max. Bitrate Range Recommendation... 2304-3645(Kbps) 2304-3645(Kbps) Pre-Record 5s Post-record 5s Expired Time (day) 0 Recent Audio - Live View Avend Tbage

I denne undermenu står der følgende indstillingsmuligheder til rådighed:

Kamera	Kamera, der skal indstilles
Encoding Parameter	Stream, der skal indstills
Stream-type	Fordefineret stream-video
Opløsning	Auto, WD1(960x480)4CIF(704x576),2CIF(704 x 288), CIF(352x288), QCIF(176x144)
Bitrate	Valg af en variabel eller konstant bitrate
Videokvalitet	Forskellige kvalitetstrin+++: middel kvalitet+++++: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate-modus	Valg af modusen for indstillinger-ne af bitratenBrugerdef. (32 – 3072)
Maks. bitrate (Kbps)	Indstillinger af den maks. bitrate
Maks. bitrateo-mråde anbefalet	Anbefalet bitrate afhængigt af den indstillede opløsning, billedrate, etc.
Fremløbstid	Tid i sekunder, der optages før en alarm
Efterløbstid	Tid i sekunder, der optages efter en alarm
Markér forløbet tid	Indstilling af den længste opbe-varingstid for optagede filer.
Aktivér 960-modus	Aktiveret:Optagelse med WD1-opløsning mulig.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

TAB Substream

Optagose Tidoplan Parameter Ublonde indillinger Forte Optagose Substream Camera IP Camera 1 Stream Type Video Resorption 320'240(CVGA) Bitrate Type Variable Video Quality ++++++ Frame Rate Full Frame Max. Bitrate Mode General Max. Bitrate(Kbps) 1026 Max. Bitrate Range Recommendation 4995-4999(Kbps) Live View Anvend T8ago

Følgende parametre kan indstilles:

Kamera	Kamera, der skal indstilles
Stream-type	Fordefineret stream-video
Opløsning	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
BitRate-type	Valg af en variabel eller kon- stant bitrate
Videokvalitet	Forskellige kvalitetstrin +++: middel kvalitet+++++: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate- modus	Generelt, Brugerdef. (32 - 3072)
Maks. bitrate (Kbps)	32~3072 (Kbps)
Maks. bitrateo- mråde anbefalet	192~320 (Kbps)

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

Udvidede indstillinger

Overskrivning

Fastlægger du, om ældre optagelser overskrives, når harddisken er fuld.

Ferie

I denne undermenu kan der foretages 32 forskellige optagelsesindstillinger for ferie eller feriedage.

Klik på „Rediger“-symbolet for at foretage disse indstillinger.

Rodiger Ferie Holiday1 Aktiveret ■ Model I henhold til måned Starttidspunkt Jan 1 Sluttidspunkt Jan 1 Anvend OK Afslut

Ferie	Manuel indtastning af navnet på ferien eller feriedagen
Aktiveret	Aktivering og deaktivering af den indstillede ferie
Model	Efter dato/efter uge/efter måned
Starttidspunkt	Valg af startda-toen/starttidspunktet
Sluttidspunkt	Valg af slutdatoen/sluttidspunktet

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

HDD

Harddisks

Henvisning

Apparatet kan administrere en 2,5" SATA-harddisk.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel

Alle data på en harddisk sletter ved initialiseringen!

Sørg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn afdækningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sørg for, at de er jordforbundet.
3. Åbn ikke huset i rum med tæpper eller andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

1. Indbyg harddisken, og etablér tilslutningerne.

2. Montér huset igen, og forbind apparatet med strømnettet.

Henvisning

Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.

Klik i menuen på „HDD“ for at foretage indstillingerne vedrørende harddiskadministrationen.

Harddiskforvaltningens parametre

HDD General Uchloide installinger HDD information No. Hukommets Status Eigenskaber Type Ledig hukomm. Gra... Re... Slot 465.76GB Normal Laser/skrive Local OMB 1 Sarat Ispachel 465.76GB Ledig hukomm. OMB Live View Intl Tibarge

HDD information
Label	Viser det interne tilslutningsnummer
Capacity	Harddisklager i GB
Status	Viser harddiskenes aktuelle status: Ikke initialiseretNormalDefektI dvale (= standby)
Property	Read-only: SkrivebeskyttelseLæse/skrive: Læse og skrive
Type	Lokalt: ApparatharddiskNFS: NetværksharddiskUndgå om muligt at anvende NFS-lagring af hensyn til eventuelle kompatibilitetsproblemer
Free Space	Viser ca. lagerpladsen, der er fri til optagelser
Delete	Fjernelse af harddisken

1.Vælg harddisken ved at aktivere „afkrydsningsboksen“.
2. Start processen ved at klikke på Init.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Statusbjælken viser initialiseringens forløb.
5.Når processen er afsluttet, vises.

Kameraets harddiskindstillinger

Klik på undermenuen „Udividede indstillinger“

Modus: Hukommelse

HDD General Unidende instillinger Hukummelēs model Model Kvote Camera P Camera 1 Einger, hukummelēs 1.0240KB HDD Hukummelēs (GB) 465 Mats, kapacitel for aplagase iG 0 Free Quota Space 465 GB Live View Kopier Award Tibuge

Kamera	Valg af kamerakanalen, der skal redigeres
Bruger, hukommelse, video	En optagelsesfils filstørrelse
HDD-kapacitet (GB)	Harddisklager i GB
Maks. kapacitet (GB) til optagelse	Fastlæg den maks. optagelsesstørrelse på harddisken pr. kamera.

1. Vælg under Kopiér, om indstillingen skal overtages for alle kameraer.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Harddiskgruppen skal gemmes.
3. Klik på Anvend, og bekræft i det næste vindue genstarten med OK.

Panikoptagelse

Optagelse

Tryk på REC-tasten, eller gå i hovedmenuen til Pani- koptagelse for at starte en manuel billed- /videooptagelse.

Klik på undermenuen Optagelse.

Panit Optagise Optagise Alarm Optagise IP Camera D1 D2 D3 D4 D5 D6 Recording by schedule Recording by manual operation Labende Bevægelsbesreg.str Live View Tilbage

IP Camera	Valg af indstillingerne for alle kameraerKlik på „Off“ eller „On“ for at ændre indstillingerne.„On grøn“Optagelse efter tidsplan.On gul:Optagelse med manuel betjeningOff rød:Ingen optagelse
Varighed	Klik på tegnet for at aktivere den permanente optagelse for alle kanaler hele dagen.Klik på „Ja“ for at bekræfte valget.
Bevægelsesregistrering	Klik på tegnet for at aktivere bevægelsesregistreringen for alle kanaler hele dagen.Klik på „Ja“ for at bekræfte valget.

Alarm

Vælg her alarmudgangen, der skal tilkobles ved en panikotpagelse.

Pank Options Options Alarm Alarm Alarm Name Udies 192.168.264 7:0000->1 No Live View Udies Udies site Sirt all Tilbage

Du kan tilkoble flere alarmudgange ved en panikreaktion.

Vælg Udløs for at aktivere den valgte alarmudgang.

Klik Udløs alle for aktivere alle alarmudgange.

Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks.

• USB-medier
• USB-harddisk
  • DVD-brænder etc.

- Med valget „Quick Export“ eksporteres alle optagelser i det valgte tidsrum. I den forbindelse skal man være opmærksom på, at der ikke kan eksporteres end 24 timer

1. Indtast parametrene.
2. Klik på Details for at begrænse søgningen.

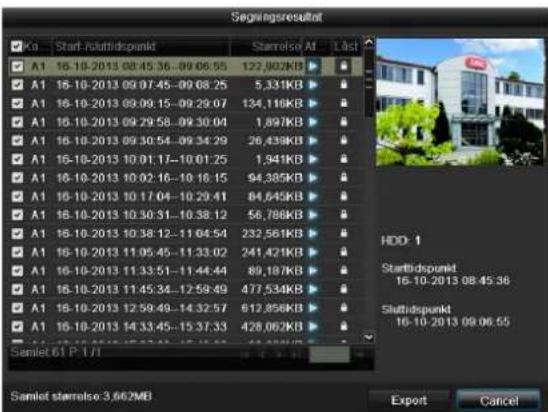

Signingsresultat Ku Start-Starttispunkt Starrelso AI Last A1 16.10-2013 08:45:36...09:06:55 122,902KB A1 16.10-2013 09:07:45...09:08:25 5,331KB A1 16.10-2013 09:09:15...09:29:07 134,116KB A1 16.10-2013 09:29:58...09:30:04 1,897KB A1 16.10-2013 09:30:54...09:34:29 26,439KB A1 16.10-2013 10:01:17...10:01:25 1,941KB A1 16.10-2013 10:02:16...10:16:15 94,385KB A1 16.10-2013 10:17:04...10:29:41 84,645KB A1 16.10-2013 10:30:31...10:38:12 56,786KB A1 16.10-2013 10:38:12...11:04:54 232,561KB A1 16.10-2013 11:05:45...11:33:02 241,421KB A1 16.10-2013 11:33:51...11:44:44 89,187KB A1 16.10-2013 11:45:34...12:59:49 477,534KB A1 16.10-2013 12:59:49...14:32:57 612,856KB A1 16.10-2013 14:33:45...15:37:33 428,062KB Samlet 61 P-1/T HDD- 1 Starttispunkt 16-10-2013 08:45:36 Starttispunkt 16-10-2013 09:06:55 Samlet starrelso:3.662MB Export Cancel

• Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises.
• Ved at klikke på „Afspilning“-symbolet kan du vise på pågældende optagelse.

• Klik på „Låst“-symbolet for at spærre eller frigive en fil.

• Klik på Export for at komme til eksport-skærmen.

Export Apparathmap USB1.1 Name Sternelse Type Bearbeitingsdata Slot Altpt Ivrs30004_inf_vt_0 21.071KB.Fil 18-18-2013.09.35.49 Lsdig.bukonen 3,831MB Ny mappe Format Export Cancel

1. Vælg det tilsluttede medium, hvor datasikringen skal foretages, i pulldown-menuen.
   2.Klik Aktualisering, hvis mediet ikke vises.

- Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

3.Klik på Export for at starte eksporten. Sikringsprocessen vises.

Export Exporting Record File 1/100: Afslut

i

Henvisning

Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfit.

Hændelse (hændelsestype, Bevægelsesregistrering')

Video Export Normal Event Event Type Motion Start Time 22-06-2014 05:00:00 End Time 23-06-2014 23:09:58 IP Camera D1 D2 D3 D4 D5 D6 Live View Search Tilbage

Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg kameraet ved at aktivere eller deaktivere checkboxen, og klik på Søg.

Ved begge hændelsestyper vises følgende vindues, när der trykkes på knappen Søg:

Motion Klide Start Time End Time A1 16-10-2013 08:45:03 16-10-2013 08:45:39 A1 16-10-2013 08:45:48 16-10-2013 08:46:06 A1 16-10-2013 08:46:15 16-10-2013 08:46:43 A1 16-10-2013 08:46:54 16-10-2013 08:47:14 A1 16-10-2013 08:47:34 16-10-2013 08:47:49 A1 16-10-2013 08:47:54 16-10-2013 08:48:11 A1 16-10-2013 08:48:37 16-10-2013 08:48:45 A1 16-10-2013 08:48:56 16-10-2013 08:49:08 A1 16-10-2013 08:49:22 16-10-2013 08:49:47 A1 16-10-2013 08:49:49 16-10-2013 08:50:01 A1 16-10-2013 08:50:06 16-10-2013 08:50:19 A1 16-10-2013 08:50:50 16-10-2013 08:51:22 A1 16-10-2013 08:51:23 16-10-2013 08:51:38 Sample 544 P. T.6 Preplay 30s Post play 30s Quick Export Details Cancel

Vælg filerne, der skal eksporteres, ved at aktivere eller deaktivere checkboxesen. Under „Pre-play“ og „Post-play“ kan du indstille for- og efteralarmtiden. Dermed kan du definere din eksportvideos længde. Klik på Detaljer for at vise den valgte video. For nærmere informationer om vinduet Detaljer, se Normal (s. 265).

i

Henvisning

„Pre-play“-optagelser/foralarmoptagelser kan kun vises, hvis der blev optaget før alarmen.

i

Henvisning

Undermenuerne „Varighed“ og „Billede“ er tilsvarende og anføres derfor ikke seperat

Vedligeholdelse

Henvisning

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

Vedigenholdelse SystemInfo Protoklcsigning Import / export Upgrade Standard Net Defect S.M.A.R.T. Live View Apparistratulation Kamera Optagelse Alarm Network HDD Apparismus TVVR36000 ABLIS DVR Model TVVR36000 Serial No: 0520 14D409AAR8455412841WCVU Firmware-version V2.3.5, A Build 140618 Encoding-version V5.9, Build 140523 Tilbage

Menu	Indstilling
Systeminfo	Oplysninger om apparatet (serienummer, firmwarestatus etc.)
Protokolsøgning	I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information.
Import / Eksport	Eksport og import af indstillinger
Opdatering	Foretager firmware-opgradering
Standard	System-reset
Netværk	Visning af optagerens overførsels- og modtagelseshastighed
S.M.A.R.T.	Kontrol af harddisken for fejl

Systeminfo

Vodigeholdelse Systems ApparainInformation Kamera Optagise Alarm Network HDD Protocol setting Import / export Upgrade Standard Net Defect S.M.A.R.T. Apparainum TVVR36000 ABUS SVR Model TVVR36000 Serial No. 0520140408AARR458492841WCVU Firmware-version V2.3.5, A Build 140618 Encoding-version V5.0, Build 140523 Live View Tilbage

Henvisning

I informationsmenuen vises apparatets tekniske data samt informationer om kameraets forskellige indstillinger, optagelse, alarm, netværk og HDD. Det er f.eks. nyttigt ved support-forespørgsler.

Protokolsøgning

Systematic Modulinkering Import / export Upgrade Standard Net Detect Systematic Log Export Start Date 16-10-2013 00:00:59 End Date 21-10-2013 21:50:59 Filter 1 Alt Filter 2 Alt File Edit View Export Search Help 1 Information 16.10.2013.08.10.48 HDD S M A R T. N/A 2 Information 16.10.2013.01.10.58 HDD S M A R T. N/A 3 Information 16.10.2013.07.10.54 HDD S M A R T. N/A 4 Information 16.10.2013.02.10.58 HDD S M A R T. N/A 5 Information 16.10.2013.04.11.83 HDD S M A R T. N/A 6 Information 16.10.2013.05.11.88 HDD S M A R T. N/A 7 Information 16.10.2013.06.11.89 HDD S M A R T. N/A 8 Information 16.10.2013.07.11.13 HDD S M A R T. N/A 9 Information 16.10.2013.08.11.16 HDD S M A R T. N/A 10 Atom 16.10.2013.08.44 58 Start breuropierungs: N/A 11 Atom 16.10.2013.08.45 61 Alital breuropierungs: N/A 12 Atom 16.10.2013.08.45 63 Start breuropierungs: N/A 13 To lab 16.10.2013.08.45 58 Lokart Redness af in: Redline Select 2008-7-05

Henvisning

Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedty-per/hændelser/parametre:

• Alle
• Alarm
• Undtagelse
• Forløb
  • Information

Filter1	Filter2
Alle	-
Alarm	AlleStart/Afbryd bevægelses-registreringStart/Afbryd sabotageover-vægning
Undtagelse	AlleVideosignaltabUgyldig registreringHDD fuldHDD, fejlIP-konfliktNetværk afbrudtUndtagelse, optagelseVideo, ind-/udgangssignaler uensOptagelsesbuffer
Forløb	AllePower OnLokalt: Ikke-planlagt nedlukningLokalt: Nedlukning, gen-start, tilmelding, frameldingLokalt: Endring af indstil-lingerLokalt: UpdateLokalt: Start optagelse
Information	AlleHDD-informationHDD S.M.A.R.T.Start optagelseAfslut optagelseSlet gammel optagelse

1. Vælg hændelsen, som du vil søge efter i logfilen, og vælg en underparameter.
2. Indtast dato og klokkeslæt under Start Time og End Time, klik på Søg.
3. Resultatet vises:

Systemo Log Exporting Import export Upgrade Standard Net Defect Log Exporting Log Export Start Time Start Time Finish Time Finish 1 Finish 2 End End 3 End 4 End 5 End 6 End 7 End 8 End 9 End 10 End 11 End 12 End 13 End 14 End 15 End 16 End 17 End 18 End 19 End 20 End 21 End 22 End 23 End 24 End 25 End 26 End 27 End 28 End 29 End 30 End 31 End 32 End 33 End 34 End 35 End 36 End 37 End 38 End 39 End 40 End 41 End 42 End 43 End 44 End 45 End 46 End 47 End 48 End 49 End 50 End 51 End 52 End 53 End 54 End 55 End 56 End 57 End 58 End 59 End 60 End 61 End 62 End 63 End 64 End 65 End 66 End 67 End 68 End 69 End 70 End 71 End 72 End 73 End 74 End 75 End 76 End 77 End 78 End 79 End 80 End 81 End 82 End 83 End 84 End 85 End 86 End 87 End 88 End 89 End 90 End 91 End 92 End 93 End 94 End 95 End 96 End 97 End 98 End 99 End 100

- Skift af siderne sker ved hjælp af navigationslinjen:

(1) (2) (3) (4) (5) (6)

i Henvisning

Tryk på (3) eller (2) for henholdsvis at bladre frem eller tilbage. Tryk på (4) eller (1) for at springe til henholdsvis første eller sidste side.

For at gå til et bestemt sidetal skal du indtaste tal- let i feltet ved (5) og bekræfte tallet ved at klikke på (6).

• Klik på Details for at få nøjagtigere oplysninger.
• Klik på Play for evt. at starte optagelsen til hændelsen.
• Klik på Eksport for at gemme logfilen på et USB-medium.

Import / Eksport

Verilogoholite Systematic Protokontagung Import /Leiport Upgrade Standard Not Dated Spectrisport, Leipzig/All Applicator: USB1.1 Name: Standard Type: Deutropopologie File Edit Help [ ] 20100000000 18.10.2013.09.36.48 Leipot version: 3.83/MD Line View No maps Import Export History

Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.

Opdatering

Verkaufaktiva Systems Protektzüberg Import / export Upgrade Standard Net Default Local Upgrade FTP Accessives USB1.0 Addicting Model Material Type StructungsRate Total Alt% Bzw10054_at +1.0.bdw 21.07487fs 18-10-2013.00:36:48 Upgrades Filing

i Henvisning

Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP.

• Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik.

• Forbind USB-stikket med et af USB-stikkene på apparatet.

• Vælg USB-stikket, klik evt. på Aktualisering.

• Vælg opgraderingsfilen, klik på Update.
• Vent, indtil apparatet foretager en genstart.
• Kontrollér evt. firmware-versionen under Information i menuen Maintenance.

i

Henvisning

• Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netværk!
• Indstil en pc som FTP-server.
• Indtast FTP-serverens IP-adresse.

Udførelse af Standard

Verzugschäfte SystemInfo Proakturaging Import / Export Upgrade Standard Not Detect System1 Systemal geosterer after generation of standard inabilitagene Fortue? OK nanange

i

Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, alarmer etc slettes under processen!

Undgå at miste indstillingerne ved at gemme dem inden. Efter reset kan du in dlæse dem igen.

Netværk

Vodipokohole Regulating at network - Network Stat ID2ps LAN1 Name Loading Status Type MNC Address MPT/UTS MNC Type Truths LAM Karnout ATnamut 8x47.48.2x 00:56 15:00 100M Full-dap m Line View Eating

i

Henvisning

Her vises informationer om netværkstrafikken og netværksportene.

Kartotekskortet Netværksbelastning

Mængden af modtagne og sendte data vises grafisk. I feltet under grafikken vises afhængigt af netværksindstillinger status og informationer for en eller to netværkstilslutninger.

Kartotekskortet Netværksregistrering

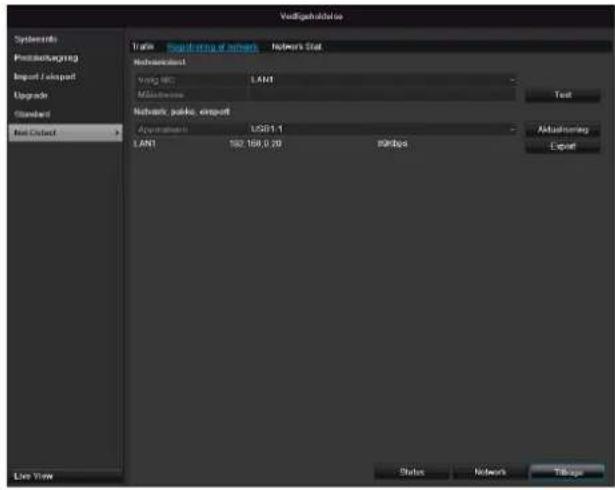

Verkaufshidvice Systems Postbackpacking Import / export Upgrade Standard Net Direct Train Regular name of network Network Stat Networkmail Vray ID: LANT Maintenance Test Network packet export Application ID: USB1.1 LANT: 192 158.6 20 Networks Attenuering Export Status Network Tilggs Live View

Under „Netværkstest“ kan du teste forbindelsen til en anden enhed, som f.eks. en computer („pinge‘). Indtast netværksadressen på den enhed, som skal testes (f.eks. 192.168.0.25), og tryk på Test.

Der vises informationer for to parametre:

Parameter	Indstilling
Gennemsnitlig forsinkelse	Den tid, som den enhed, der ,pinges' til, skal bruge på at svare
Pakketabsværdi:	Viser i procent, hvor mange af pak-kerne der ikke blev overført

Henvisning

I tilfælde af en høj pakketabsværdi anbefales det at gentage „Netværkstest“.

Henvisning

Hvis der fortsat er en høj pakketabsværdi, bør du kontrollere netværket for ukorrekt kabelføring eller skader på kablet.

Jo større pakketabsværdien er, desto dårligere er forbindelsen mellem den enhed, der er 'pinget' til, og optageren.

Under „Netværkspakkeeksport“ kan du eksportere indstillingerne for de enkelte tilslutninger, eller afhængigt af indstilling den enkelte tilslutning.

1. Vælg et lagringsmedie under „Apparatnavn“, hvor indstillingerne skal gemmes.
2. Klik på Eksport.

Pakke, eksport Afslut

Når udviklingsvisningen er færdig, vises der et vindue med en henvisning, hvis initialiseringen lykkedes. Luk vinduet med OK.

• Klik på Status for at få vist status for LAN-tilslutningerne (tilsluttet/ikke tilsluttet).
• Klik på Netværk for at ændre dine netværksindstillinger (se s. 256).

Kartotekskortet Registrering af netværk

I denne TAB vises den anvendte bändbredde for apparatet.

Med klik på Aktualisér kan udskifte dataene.

S.M.A.R.T.

Vedigeholdaise SystemInfo Protoinisagring Import / export Upgrade Standard Net Detect S.M.A.R.T. S.M.A.R.T. Settings Bad Sector Detection ■ Use when the disk failed to self-evaluate HDD 1 Self-test Status Net tested Self-test Type Short Test S.M.A.R.T. Temperature (°C) 40 Power On (days) 49 Self-evaluation Pass All-evaluation Functional S.M.A.R.T. Information ID Attribute Name Status Flags Threshold Value Worst Raw Value Dx1 Raw Read Error Rate OK 25 51 200 200 0 Dx3 Spin Up Time OK 27 21 157 153 1150 Dx4 Start/Stop Count OK 32 0 100 100 37 Dx5 Reallocated Sector Count OK 33 140 176 176 1050 Dx7 Seek Error Rate OK 26 0 200 200 332 Dx9 Power-on Hours Count OK 32 0 99 99 1194 Dx10 Spin In Power Count OK 33 0 100 255 0 Live View Amend Tillage

Klik på undermenuen „S.M.A.R.T.“.

I denne undermenu har du mulighed for at kontrollere din harddisk for fejl.

HDD Einstellungen HDD Nr. 7 HDD Eigenschaften ● RW ● Nur Lese-Rechte ● Redundant Gruppe ● 1 ● 2 ● 3 ● 4 ● 5 ● 6 ● 7 ● 8 ● 9 ● 10 ● 11 ● 12 ● 13 ● 14 ● 15 ● 16 HDD Kapazität 2,794GB Anwenden OK Abbrechen

HDD	Valg af harddisken, der skal redige-res
Selvteststatus	Viser den aktuelle selvtests status.
Selvtesttype	Vælg typen for selvtesten.Kort test/udvidet test/transporttest
S.M.A.R.T.	Klik på ikonet for at starte selvtes-ten
Temperatur (°C)	Visning af harddisktemperaturen
Tilkobling(dage)	Visning af harddiskens driftsdage
Selvevaluering	Selvevalueringens statusvisning
Komplet analyse	Analysens statusvisning

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Vigtigt:

Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

Kontrol af harddiskstatussen

Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART-oplysningerne (Self-Monitoring, Analysis and Reporting Technology).

• Hent logfilen, og søg efter oplysningerne/S.M.A.R.T. Harddisk. Indstilling af harddiskalarmer
• Du kan fastlægge alarmer, der informerer dig om harddiskfejl. Hent Advarsel i menuen Indstillinger.

Nedlukning

Nedlukning Logout Nedlukning Genstart Afslut

i Henvisning

• Vælg Logout for at spærre betjeningsmenuen.
• Vælg Nedlukning for at slukke apparatet.
- Vælg Genstart for at boote (slukke og tænde igen).

Display

Henvisning

Indstillinger: Optagelse

Henvisning

Indstillinger: Netværk

Henvisning

Se beskrivelse på s.255.

Rengøring og pleje af apparatet

Henvisning

Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen.

Fejl	Årsag	Løsning
Ingen strøm	Netkablet er ikke tilsluttetNetafbryder på OFFStikdåsen er uden strøm	Tilslut netkablet korrekt til stikdåsenStil netafbryderen på ONTilslut evt. et andet apparat til stikdåsen
Intet billede	Skærmen er ikke indstillet til modtagelsenVideokablet er ikke tilsluttet korrektDen tilsluttede monitor er slukket	Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optagerenTilslut videokablet korrektTænd monitoren
Ingen lyd	Audiokablerne er ikke tilsluttet korrektApparater, der er tilsluttet via audiokablerne, er ikke tændt.Audio-tilslutningskablet er beskadiget	Tilslut audiokablerne korrektApparater, der er tilsluttet via audiokablet, er ikke tændtUdskift kablet
Harddisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrektHarddisk defekt eller ikke systemkonform	Tilslut kablerne korrektUdskift harddisk med anbefalet harddisk.
USB-stik fungerer ikke	Apparatet understøttes ikkeUSB-hub blev anvendt	Tilslut korrekt USB-medium, USB 2.0Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværkskablets tilslutning løsNetværksindstillinger (DHCP, IP-adresse etc.) forkerte	Sæt netværkskablet i.Kontrollér netværkskonfigurationen, og ret den evt..
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, så polerne vender rigtigt (+,-), eller tommeFjernbetjeningen er for langt væk fra optagerenDer findes en forhindring mellem fjernbetjeningen og optagerenFor lys belysning eller lysstofrør?	Skift batterierne ud med nye. Ret fjernbetjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen.Anvend fjernbetjeningen inden for en afstand på 7 mFjern forhindringenUdeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for høj	Rengør apparatet, og fjern alle genstande, der forhindrer ventilationen

Tekniske data

Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager	TVVR36000
Videokomprimering	H.264
Kameraindgange	6 (4x PoE + 2x IP)
Monitorudgange	1 x VGA, 1 x HDMI
Driftsmodus	Triplex
Opløsning (live-visning)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60Hz
Opløsning @ billedrate pr.kamera (optagelse)	WD1, 4CIF, 2CIF, CIF, QCIF @ 25 fps
Samlet billedhastighed	100 fps
Kompressionstrin	6
Efteralarmlager	0–30 sec. / 5–900 sec.
Lagermedium	1 x 2,5" SATA HDD
Datasikring	1 x USB 2.0
Visninger	1/2/4
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm
Søgemodi	Efter hændelse, dato og tid, S.M.A.R.T
Brugertrin	2 (maks. 31 brugere)
Netværkstilslutning	1 x RJ45 10/100 Mbps
Samtidig netværksadgang	128 kameraforbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport
DDNS	√
NTP	√
Alarmering	Akustisk adverselssignal, OSD-signal, e-mail
Styring	USB-mus
OSD-sprog	Tysk, engelsk, fransk, hollandsk, dansk,italiensk, polsk, spansk, svensk, russisk
Spændingsforsyning	48 V DC, 1,5 A, 50~60 Hz
Effektforbrug	<10 W (uden harddisk og PoE-forsyning)
Driftstemperatur	-10 °C ~ + 55 °C
Mål (BxHxD)	200 x 45 x 200 mm
Vægt	≤ 0,8 kg uden harddisk
Certificeringer	CE

HDD-lagerkapacitet

Den påkrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede opløsning samt af optagelsen bitrate.

På den medfølgende CD kan du finde et program der hjælper dig til at kalkulere hvor meget plads du har behov for. Yderligere kan du også downloade denne software fra vores hjemmeside.

Oversigt tilslutningskombinationer

Det er muligt at tilslutte en spot-monitor. Se i tabellen nedenfor, hvilke kombinationer der er mulige. Et flueben står for muligt, et kryds står for ikke kompatibel med hinanden.

VGA+HDMI	VGAonly	HDMIonly
√	√	√

Bortskaffelse

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater

Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaffelsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskrifter, när materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-direktivet.

Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet:

a)0,1 % bly (efter vægt)
b)Kviksølv
c) Hexavalent chrom
d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter
e)0,01 % cadmium (efter vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billedsignal med 1080 pixel og „Interlaced“-visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio- eller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem.

DHCP

„Dynamic Host Configuration Protocol“

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internetrouter) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret.

Domain

Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverførselsmetode. Der foretages f.eks. en optagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF.

DVR

Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

„Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite-signal“. Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

„Hard Disk Drive“; harddisk (magnetpladelager)

Digitalt datalager i computere eller DVR'er.

HDVR

Hybrid-DVR; DVR til at optage analoge kameraer og netværkskameraer.

http

„Hypertext Transfer Protokoll“;

en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computernettet, der er baseret på internet-protokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret.

JPEG

Kompressionsmetode med få tab til fotos. De fleste digi- talkameraer gemmer deres fotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd'er er de digitale audiosignaler komprimeret og optaget i dette format.

NTP

„Network Time Protocol“

Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPL∅SNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter.

PAL

„Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder. Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer“ kan anvendes som fjernfo-respørgselsplads enten med den medfølgende software eller via en browser.

Pixel

„Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller -visning.

PIP

„Picture in picture“. Forkortelse for „billede-i-billede“-funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første.

PPPoE

„PPP over Ethernet“ (Point-to-Point-Protocol)

Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“.

PTZ

„Pan-Tilt-Zoom“

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skærmdiagonalens mål. En tomme svarer til 2,54 centimeter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

„Universal Serial Bus“

Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

HDMI/VGA

„Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.

Om det interne harddiskdrev

Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser skal sikres på eksterne medier for at undgå uventede datatab.

i

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet.
• Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, när apparatet sikringskontakten.

• Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:

• Vent mindst to minutter efter meddelelsen OFF (apparatets display).

• Træk netstikket ud.
• Flyt apparatet.

- Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning!

- Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken.

- Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal harddisken udskiftes.

Hänvisning till EG-direktiv RoHS 480

Ordlista....481

Terminologi 481

Via det interna hårddisken....483

Snabbguide

Innan du börjar
